制作同轴电缆BNC接头的标准作业流程
同轴电缆BNC接头做法
同轴电缆BNC接头做法(图)BNC接头是一种用于E1同轴电缆的连接接头。
目前同轴线缆被广泛应用于通信系统中,如PCM设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。
下面广州银讯将简述一下BNC接头做法:1、剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。
(如下图)将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线分别留长约7mm和3mm。
2、连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替,但需注意一是不要使芯线插针变形太大,二是将芯线压紧以防止接触不良,三是掌握好电烙铁的温度,当在铬铁上加松香冒出柔顺的白烟,而又“吱吱”作响时为焊接最佳状态。
四是控制焊接时间,不要太长,这样会损坏接头和芯线。
五是焊接时间不宜过久,但要完全熔著,以免造成虚焊。
六是先移去焊锡,后移去烙铁。
七是烙点表面要光滑、有光泽。
八是焊点完全冷却前,要保持同轴线与针芯稳定,不可晃动。
(如下图)用电烙铁给BNC头上锡,一定要足够的锡以保证焊接强度。
3、装配BNC接头连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。
BNC接头做法
BNC接头做法具体方法如下: 1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替,但需注意一是不要使芯线插针变形太大,二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好,用卡线钳上的六边形卡口用力夹,使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下,断路和短路均会导致无法通信,还有可能损坏网卡或集线器。
注意:制作组装式BNC接头需使用小螺丝刀和电工钳,按前述方法剥线后,将芯线插入芯线固定孔,再用小螺丝刀固定芯线,外层金属屏蔽线拧在一起,用电工钳固定在屏蔽线固定套中,最后将尾部金属拧在BNC接头本体上。
制作焊接式BNC接头需使用电烙铁,按前述方法剥线后,只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上,套上硬槊料绝缘套和软槊料尾套即可。
同轴电缆BNC视频头制作
东莞市纺织服装学校
8
同轴电缆BNC视频头制作
BNC视频头的制作步骤
4.
固定:将裸露的芯线理好后穿入BNC头线夹中间 的孔里并固定好位置;
东莞市纺织服装学校
9
同轴电缆BNC视频头制作
BNC视频头的制作步骤
5.
焊接:用尖头的烙铁直接焊接,注意烙铁的温度 一定要高,焊接速度要快;
东莞市纺织服装学校
10
同轴电缆BNC视频头制作
BNC视频头的制作步骤
6.
套上套管:整理毛刺后拧上屏蔽套壳;Biblioteka 东莞市纺织服装学校11
同轴电缆BNC视频头制作
BNC视频头的检测
1.
2.
整体焊接不能出现虚焊或毛 刺,焊点要光滑。 检查焊点是否有碰到地线。
东莞市纺织服装学校
12
实战演练
制作一头同轴电缆的BNC头。
东莞市纺织服装学校
东莞市纺织服装学校
3
同轴电缆BNC视频头制作
同轴电缆的结构
同轴电缆由外向内分别为保护胶皮层、金属屏蔽网
线(接地屏蔽线)、乳白色透明绝缘层和铜芯线( 信号线)。
东莞市纺织服装学校
4
同轴电缆BNC视频头制作
BNC头
BNC头是常见的电视设备接头。
BNC 头 主要分 两种 ,一 种 是传输编 解码 安装 时 附配
的推压式接头,另一种是市面常见的焊接式。
东莞市纺织服装学校
5
同轴电缆BNC视频头制作
BNC头
东莞市纺织服装学校
6
同轴电缆BNC视频头制作
BNC视频头的制作步骤
1.
2.

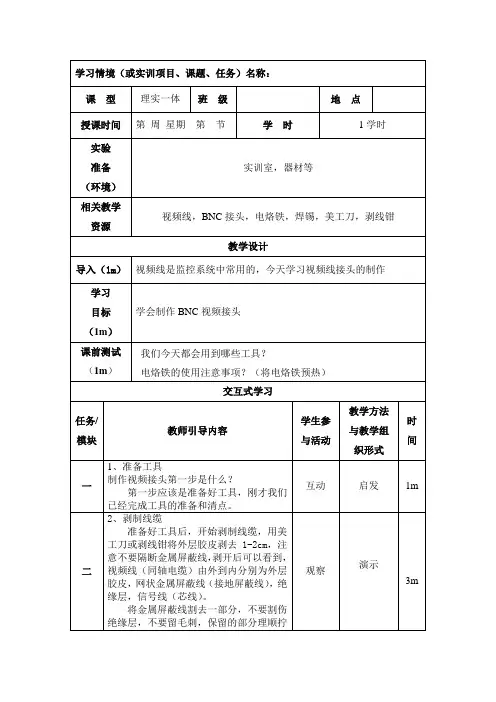

BNC视频接头制作教案
学习情境(或实训项目、课题、任务)名称:课型理实一体班级地点授课时间第周星期第节学时1学时实验准备(环境)实训室,器材等相关教学资源视频线,BNC接头,电烙铁,焊锡,美工刀,剥线钳教学设计导入(1m)视频线是监控系统中常用的,今天学习视频线接头的制作学习目标(1m)学会制作BNC视频接头课前测试(1m)我们今天都会用到哪些工具?电烙铁的使用注意事项?(将电烙铁预热)交互式学习任务/模块教师引导内容学生参与活动教学方法与教学组织形式时间一1、准备工具制作视频接头第一步是什么?第一步应该是准备好工具,刚才我们已经完成工具的准备和清点。
互动启发1m二2、剥制线缆准备好工具后,开始剥制线缆,用美工刀或剥线钳将外层胶皮剥去1-2cm,注意不要隔断金属屏蔽线,剥开后可以看到,视频线(同轴电缆)由外到内分别为外层胶皮,网状金属屏蔽线(接地屏蔽线),绝缘层,信号线(芯线)。
将金属屏蔽线割去一部分,不要割伤绝缘层,不要留毛刺,保留的部分理顺拧观察演示3m成一股待用,留的太多或太少都不好,太多可能BNC头拧不上,太少则容易断。
割去部分绝缘层,留下绝缘层高出外层胶皮约3mm,注意不要割断了信号线。
实际留下的金属屏蔽线和信号线长度根据BNC头来确定,最后应外形美观,不能有“断”和“短”的情况。
三3、焊接线缆剥好后,将BNC接口接到线缆上,注意先上尾端弹簧,信号线和金属屏蔽线分别上好,卡箍用剥线钳卡紧到外层胶皮上。
用已经预热好的电烙铁和焊锡焊接金属屏蔽线和信号线,一般先把金属屏蔽线焊接到外壳上以固定,注意焊锡不要太多造成BNC头拧不上;然后焊接中间的信号线,同样不要焊锡太多造成短路。
最后,完成接头制作后,将工具收拾归位。
观察演示3m四学生2人1组进行操作,教师指导操作分组实践3m-8m学生在实践中主要存在的问题课堂评估(1m)BNC视频接头制作的注意要点?课后小结(1m)准备工具及收拾工具的重要性BNC视频接头制作要注意不能产生“断”和“短”的情况课后作业(1m)根据“断”和“短”的要点,是否能总结出视频线的检测方法?。
BNC接头压接做法
BNC接头压接做法具体方法如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替,但需注意一是不要使芯线插针变形太大,二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好,用卡线钳上的六边形卡口用力夹,使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下,断路和短路均会导致无法通信,还有可能损坏网卡或集线器。
注意:制作组装式BNC接头需使用小螺丝刀和电工钳,按前述方法剥线后,将芯线插入芯线固定孔,再用小螺丝刀固定芯线,外层金属屏蔽线拧在一起,用电工钳固定在屏蔽线固定套中,最后将尾部金属拧在BNC接头本体上。
制作焊接式BNC接头需使用电烙铁,按前述方法剥线后,只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上,套上硬槊料绝缘套和软槊料尾套即可。
同轴电缆接头制作的方法2
同轴电缆接头制作的方法2同轴电缆接头制作的方法2同轴电缆是一种常用的传输信号的电缆,它由内导体、绝缘层、外导体和外护层组成。
接头是指将两根同轴电缆连接起来以实现信号传输的装置。
同轴电缆接头制作主要包括以下步骤。
第一步:准备工作在制作同轴电缆接头之前,需要准备以下工具和材料:1.同轴电缆:根据实际需要,选择合适规格和长度的同轴电缆。
2.切割工具:使用剥线钳或刀具按照需要的长度切割同轴电缆。
3.剥光工具:使用剥光钳剥除电缆末端的外护层和绝缘层。
4.螺纹接头:根据电缆的规格和类型选择合适的螺纹接头。
5.护套:为了保护接头和电缆,可以使用热缩套或防水胶带等材料。
第二步:剥光电缆在剥光电缆之前,需要首先测量所需的剥光长度。
然后,使用剥光钳或刀具将电缆末端的外护层和绝缘层剥离。
请注意,不要割伤内导体,以免影响信号传输。
第三步:安装螺纹接头将剥光的电缆放入螺纹接头中,并确保内导体与接头的针脚连接良好。
然后,旋紧接头的外部螺纹,使其与电缆牢固连接。
第四步:保护接头为了保护接头和电缆免受外界环境的影响,可以采取一些保护措施,如使用热缩套或防水胶带等材料。
将保护材料放在接头和电缆的连接处,然后使用热风枪或火机等工具加热保护材料,使其收缩并牢固地包裹住接头和电缆。
第五步:测试接头连接在完成接头制作后,需要进行测试以确保连接的质量。
使用测试仪器或仪表检测接头的电阻和信号传输性能,确保接头连接良好且无故障。
总结:同轴电缆接头的制作过程包括准备工作、剥光电缆、安装螺纹接头、保护接头和测试接头连接等步骤。
在制作接头时,需要注意保护内导体,确保接头连接牢固和信号传输质量良好。
制作完成后,使用适当的测试仪器进行检测,以确保接头连接质量可靠。
视频线缆成端BNC接头制作作业指导书
通信系统施工安装项目视频线缆成端BNC接头制作作业指导书编制人:审核人:批准人:视频线缆成端BNC接头制作作业指导书1适用范围适用于城市轨道交通通信机房视频线缆成端BNC接头制作。
2作业条件及施工准备2.1作业条件作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
2.2施工准备通信机房视频线缆成端BNC接头所涉及的各种外部技术数据收集,施工劳动组织配备、材料准备及设备工器具的配置。
3引用施工技术标准(1)《城市轨道交通通信工程质量验收规范》(GB50382-2006)(2)《地下铁道工程施工及验收规范》(GB50299-2003)(3)《铁路通信工程施工技术指南》(TZ205-2009)(4)《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》(TB10306-2009,J949-2009)(5)《通信系统施工蓝图》。
4作业内容(1)施工准备:根据设计图机柜盘面布置图对机柜内对线缆成端位置进行确认。
(2)视频BNC固定板定位。
(3)视频线缆BNC插座安装。
(4)视频线缆开剥整理排列:根据现场情况确定线缆开剥长度,开剥处进行热缩管防护。
(5)BNC连接器焊接成端:对视频线外导体进行压接,内导体芯线进行焊接。
(6)BNC连接器成端测试:用工程宝进行测试。
(7)填写记录。
5施工技术标准(1)视频线缆成端BNC接头的规格、型号、安装位置应符合设计要求。
(2)视频线缆成端BNC接头电缆与外部线缆对接应符合要求。
线缆连接采用锡焊焊接连接,屏蔽层接通良好。
(3)视频线缆成端BNC接头与机柜立柱之间连接牢固,线缆连接良好,绑扎整齐美观。
6工序流程及操作要点6.1工序流程图图4-6-1工序流程图6.2操作要点(1)施工准备1)按照装配图清点核对设备、材料及配件数量。
同轴电缆连接头的方法和步骤
同轴电缆连接头的方法和步骤嘿,大家好!今天咱们来聊聊同轴电缆连接头的那些事儿。
别害怕听到“同轴电缆”这几个字,其实它跟我们平常用的电缆没啥太大区别,只不过它的外表有点“硬核”,看起来就像是一个长长的金属管子。
那怎么把这条“硬核”电缆接到设备上呢?别急,我这就给你说说步骤,保证让你轻松搞定。
1. 准备工作1.1 首先,你得拿出你要用的工具。
这里必须有一把锋利的剥线钳、一个好用的压接钳,还有你要用的连接头。
如果你还没准备好这些,那赶紧去找找,别等到动手时发现少了一个东西,那就真是要哭了。
1.2 在动手之前,最好是把你的工作区域清理一下。
别让一堆乱七八糟的工具挡了你的视线,工作起来可不方便。
一个干净的桌面,能让你心情舒畅,不然就像打麻将时桌子上堆满了零食一样,乱得让人没法专心。
2. 剥线2.1 好了,准备好工具后,我们就开始剥线。
记住,剥线的时候一定要小心,不要把里面的铜线也给剥掉了。
否则,你的电缆可能会变成一根没用的废品。
把电缆外面的塑料保护层剥去,然后露出里面的铜网和绝缘层。
这个过程像剥洋葱一样小心翼翼,别让铜线露出过多,否则接头可能接不上。
2.2 剥好线之后,你会看到一根根金属丝,就像是一群小小的“战士”,准备为你打下坚实的基础。
把这些金属丝向外摊开,就像是在铺一张小小的“网”。
注意,金属丝不要折断,也不要缠绕得太乱,否则接头可能会出现接触不良的情况。
3. 安装连接头3.1 接下来,我们进入了最关键的部分——安装连接头。
把你刚才处理好的电缆末端插入连接头,确保它们对接得很紧密。
你可以用手试试,如果感觉到很紧,就说明接对了。
这个过程像是给电缆穿上了“新衣服”,要让它穿得整整齐齐,才能让它看起来精神焕发。
3.2 然后,用压接钳把连接头压紧。
这个步骤就像是给电缆的“新衣服”做一个“终极修整”,确保它不会在使用过程中松脱。
压接的时候,要用点儿力气,但也别用得太猛,否则可能会把电缆弄坏。
压好之后,你可以试着拉一拉连接头,如果没松动,那就说明安装成功啦。
BNC连接器及电话水晶头的制作
实验一BNC连接器及电话水晶头制作一、实验目的:1.掌握75-3同轴电缆的剥线方法、预留长度和BNC头的连接方法。
2.掌握电话线与RJ11水晶头的连接方法。
3.掌握一些常用工具和操作技巧。
二、实验仪器设备:有压线钳、尖头钳、剪刀、简易剥线打线器、万用表、检测台。
如图1-1所示。
图1-1部分工具三、实验注意事项:1.实验严格按照操作步骤执行,在剪、剥线材时注意不要用力过大,以免伤及自身或危及周围同学。
2.严禁使用工具在室内进行玩耍。
3.实验完成后,各组将指定区域内的垃圾清除。
四、实验内容:(一)BNC连接器制作:要求:每人独立完成一根线缆的制作。
具体步骤如下:第1步:用剪刀剪平同轴电缆,如图1-2a所示,套上BNC护线套和套管如图1-2b 所示,在离线端15mm用同轴电缆专用剥线钳将细缆外皮剥除,如图1-2c所示。
a bc图1-2细缆外皮剥除第2步:将屏蔽层金属丝分为二股,用剪刀剪去白色保护层,露出芯线长约4-5mm,白色保护层约2-3mm,屏蔽层金属丝约8mm。
如图1-3所示图1-3 保护层处理第3步:将BNC尾部固定片用尖嘴钳掰开,如图1-4a,将屏蔽层金属丝绕在白色保护层铝箔外,将探针插入BNC的芯线上,一直要插到底,然后拧上固定螺丝如图1-4b所示,再套上护套管,用尖嘴钳将尾部固定片夹紧,如图1-4c所示。
ab c图1-4 BNC头连接第4步:把套在网线的金属套环推到网线与BNC连接器连接处,顺时针拧紧,使网线与BNC连接器通过BNC金属套环紧紧连接起来,如图1-5所示。
至此,细缆的一端制作完成,然后,接照上面的步骤制作另一端的BNC接头。
图1-5 BNC头制作完成第5步:检测。
细缆制作完毕以后,应当使用上述的网线测试仪进行连通性测试。
如果没有网线测试仪,也可以普通的万用电表进行测试,测量时需将万用表挡位打在x10电阻档,只要用表笔的两端分别接触探针或者连接器内壁,如果电阻很小,证明网线的制作是成功的。
制作同轴电缆接头的方法
制作同轴电缆接头的方法同轴电缆接头是将两根或多根同轴电缆连接起来的一种电缆连接器。
同轴电缆接头具有良好的电磁屏蔽能力和传输性能,广泛应用于无线通信、电视信号传输、雷达系统等领域。
下面将介绍制作同轴电缆接头的方法。
1.准备材料和工具:同轴电缆、同轴电缆接头、电缆剥线钳、电缆剥皮刀、锡焊丝、锡焊台、热缩套管、剪刀等。
2.确定接头类型:根据需要连接的电缆类型和尺寸,选择相应的同轴电缆接头。
常见的同轴电缆接头有BNC、N型、TNC型、SMA等。
3.剥皮:使用电缆剥皮刀或电缆剥线钳,根据接头的要求,剥掉电缆外皮的一段。
注意不要剥掉导体的外皮和绝缘层。
4.阻抗匹配:同轴电缆的阻抗通常为50欧姆或75欧姆。
如果接头需要实现阻抗匹配,可以使用合适的阻抗匹配器。
5.处理导体:根据接头类型和要求,处理电缆的导体。
对于大部分接头类型来说,需要将导体剥皮并插入接头内。
可以使用电缆剥皮刀或电缆剥线钳将导体表面的绝缘层剥离。
确保导体长度适当,以便插入接头内并保持导体的连续性。
6.处理绝缘层:将绝缘层剥离一段,插入接头内。
根据接头要求,可能需要将绝缘层剥离一段以获得更好的接触。
7.锡焊:使用锡焊丝和锡焊台将导体固定在接头上。
根据接头和电缆类型的不同,可能需要在导体和接头之间添加焊锡、锡片或焊锡套等。
确保焊接质量良好,避免冷焊和短路现象的发生。
8.热缩套管:使用热缩套管固定接头和电缆的连接处。
将热缩套管套在接头和电缆连接处上,并使用加热器或火机加热热缩套管,使其收缩并固定接头。
9.检查和测试:完成接头制作后,检查焊接和连接部位的质量。
使用测试仪器对接头进行测试,确保信号传输正常。
总之,制作同轴电缆接头需要仔细熟悉接头类型和制作方法,并使用适当的工具和材料。
在制作过程中,需要注意阻抗匹配、焊接质量和良好的屏蔽性能等因素,以确保接头的质量和信号传输的稳定性。
同轴电缆接头制作(最终版)
同轴电缆接头制作的重要性
总结词
同轴电缆接头制作的质量直接影响信号传输的质量和 稳定性,是保障通信系统正常运行的关键环节。
详细描述
同轴电缆接头制作是通信系统建设中的重要环节,其质 量直接关系到信号传输的质量和稳定性。一个优质的同 轴电缆接头能够实现低失真、低噪声的信号传输,提高 通信系统的性能和可靠性。因此,在同轴电缆接头的制 作过程中,应严格遵守制作工艺要求,选用优质的原材 料和附件,确保接头的电气性能和机械强度达到最佳状 态。同时,对于不同类型的同轴电缆接头,应采用不同 的制作工艺和材料,以确保其适用于特定的使用场景和 环境条件。
VS
详细描述
在制作同轴电缆接头时,应确保芯线完好 无损,连接器接触良好,同时应遵循制作 规范,避免引入干扰信号。如发现信号质 量差,应检查电缆和连接器状态,并重新 制作接头。
制作过程中损伤电缆
总结词
在制作同轴电缆接头过程中,如操作不当,可能会损伤电缆,影响信号传输。
详细描述
在剥离电缆外护套和内绝缘层时,应使用合适的工具,并控制力度,避免损伤芯线和绝缘层。如发现 电缆损伤,应及时修复或重新制作接头。
感谢您的观看
THANKS
详细描述
同轴电缆接头有多种类型,如BNC(Bayonet Neil-Concelman)、N(Bayonet Navy)、F(Flat)、TNC(Threaded Connector)等。每种类型的接头都有其特定 的使用场景和优缺点,选择合适的接头类型对于保证信号传输质量至关重要。在选择同 轴电缆接头时,需要考虑接口的规格、频率范围、机械性能和环境因素等多个方面。
高性能的射频同轴电缆接头制作需要使用高品质的连接器 和适配器。制作时需要将同轴电缆的外导体和内导体分别 与连接器的对应端子相连接,然后用螺丝固定。这种接头 具有良好的电气性能和稳定性,适用于高频率信号的传输 。
02同轴电缆接头制作讲解
02同轴电缆接头制作讲解同轴电缆接头是一种用于连接同轴电缆两端的装置,它可以提供良好的电信号传输和保护电缆连接部分不受损害。
下面是一个关于同轴电缆接头制作的详细解释。
1.材料准备首先,为准备制作同轴电缆接头所需的材料。
这些材料包括同轴电缆、同轴电缆接头、防水胶、扭矩扳手、钢丝刷、切割刀、锡线、锡焊台、锡焊丝。
2.准备工作首先,将需要连接的两端同轴电缆进行切割。
确保每一条电缆的接触面光滑、无杂质,并使用钢丝刷将电缆的外保护层清洁干净。
3.应用接头接下来,将接头慢慢地放在已切割的同轴电缆上,确保其能够准确贴合。
然后,使用扭矩扳手将接头固定在电缆上,确保其牢固并且不会松动。
4.热缩套管连接部分被接头包覆之后,使用热缩套管进行覆盖。
将热缩套管放在接头上,然后使用锡焊台进行加热,使得套管能够均匀地收缩并与电缆连接部分紧密结合。
确保热缩套管完全包住了接头和电缆,并提供良好的防水和保护。
5.锡焊接地线为了更好地保护电缆连接,我们可以将接地线焊接在电缆连接部分。
首先,用钢丝刷清理接地线和电缆接触面,然后使用锡焊台和锡焊丝将其连接在一起。
6.进行电阻测试完成所有以上步骤之后,我们需要进行电阻测试来确保同轴电缆接头质量良好并且能够正常工作。
将电阻测试仪的两个探头分别接触同轴电缆的两端,然后观察测试结果。
如果测试结果显示电阻值在合理范围内,那么表示同轴电缆接头制作成功。
7.做好标记和整理完成全部制作后,我们需要为同轴电缆接头做好标记和整理工作。
可以在接头上打上识别码,并将电缆整理好并安装在相应的支架或者布线系统中。
总结:通过以上步骤,我们可以制作出一个高质量的同轴电缆接头。
制作过程涉及到多种材料和工具的使用,需要仔细操作,确保每一个环节都正确无误。
同轴电缆接头的质量对于电信号的传输非常重要,因此制作过程需要细心、精确,以确保接头具有良好的导电性能和可靠性。
同轴电缆接头做法
双绞线同轴电缆接头做法及电脑时路由器的安装计算机2007-09-21 10:11:31 阅读464 评论0 字号:大中小双绞线接头做法:双绞线有两种接法:EIA/TIA 568B标准和EIA/TIA 568A标准。
具体接法如下:T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线:两头都按T568B线序标准连接。
交叉线:一头按T568A线序连接,一头按T568B线序连接。
我们平时制作网线时,如果不按标准连接,虽然有时线路也能接通,但是线路内部各线对之间的干扰不能有效消除,从而导致信号传送出错率升高,最终影响网络整体性能。
只有按规范标准建设,才能保证网络的正常运行,也会给后期的维护工作带来便利。
同轴电缆接头做法制作同轴电缆BNC接头同轴电缆两端通过BNC接头连接T型BNC头,通过T型BNC头连接网卡,用同轴电缆组网需在同轴电缆两端制作BNC接头。
BNC接头有压接式、组装式和焊接式,制作压接式BNC接头需要专用卡线钳和电工刀。
压接式BNC接头制作步骤如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。
同轴电缆连接头的方法和步骤
同轴电缆连接头的方法和步骤1. 引言嘿,朋友们,今天咱们来聊聊一个看似复杂但其实不难的事情——同轴电缆连接头!说到电缆,很多人可能觉得枯燥无味,但实际上,只要你掌握了窍门,它就像做一顿美味的家常菜,简单又好上手!同轴电缆可是个很有用的小家伙,常常出现在电视、网络和各种电子设备里。
咱们今天就一起探讨如何让它们“牵手”在一起,保证信号畅通无阻,哇塞,这可是个大工程呢!2. 准备工作2.1 工具和材料在开始之前,先得准备好你的工具。
没有工具可真是如同没有盐的菜,味道差得很!你需要的工具有:剥线钳、剪刀、同轴电缆连接头(当然这个是必备的啦)、电工胶带和可能需要的螺丝刀。
想象一下,你的工具就像是厨师的刀具,都是一把好手!只要你有这些,咱们就能开工了。
2.2 确定连接方式接下来,我们得确定要用什么样的连接头。
市场上有好几种,最常见的就是F型连接头。
你可不能像进超市一样随便拿,要选对哦!不同的设备需求不同,要根据实际情况来选择。
选对了连接头,后面的步骤就能顺利进行,省心又省力。
3. 开始连接3.1 剥线好啦,工具齐全了,连接头也选好了,咱们就可以开始动手了!第一步,剥线。
你得小心翼翼地把同轴电缆的外层绝缘层剥掉,通常剥掉大约1英寸(2.5厘米)就差不多了。
别急,动作要稳,切忌心急火燎。
要是不小心切到里面的铜线,那可就要重来喽。
像剥香蕉皮一样,小心翼翼的就对了!3.2 连接头的安装然后,咱们来安装连接头。
把剥好的电缆插入连接头,确保铜芯和屏蔽层都连接好。
这个步骤就像是给电缆穿衣服,得合身才行!如果铜芯没露出来,那信号就会像打了个盹儿,懒得传输。
安装好之后,拧紧连接头,像是在给它上紧“安全带”,确保一切稳固。
最后,用电工胶带把连接处缠好,既能保护电缆,又能防止短路,真是一举两得!4. 检查与测试4.1 确认连接连接完后,咱们得来个终极检查!确保所有的连接都牢固、可靠。
就像是检查婚礼上的戒指,得看看是不是戴牢了,才放心。
同轴电缆BNC视频头制作资料
东莞市纺织服装学校
3
同轴电缆BNC视频头制作
同轴电缆的结构
同轴电缆由外向内分别为保护胶皮层、金属屏蔽网 线(接地屏蔽线)、乳白色透明绝缘层和铜芯线( 信号线)。
东莞市纺织服装学校
4
同轴电缆BNC视频头制作
BNC头
BNC头是常见的电视设备接头。 BNC头主要分两种,一种是传输编解码安装时附配
东莞市纺织服装学校
8
同轴电缆BNC视频头制作
BNC视频头的制作步骤
4. 固定:将裸露的芯线理好后穿入BNC头线夹中间 的孔里并固定好位置;
东莞市纺织服装学校
9
同轴电缆BNC视频头制作
BNC视频头的制作步骤
5. 焊接:用尖头的烙铁直接焊接,注意烙铁的温度 一定要高,焊接速度要快;
东莞市纺织服装学校
同轴电缆BNC视频头制作
东莞市纺织服装学校
1
同轴电缆BNC视频头制作
同轴电缆
同轴电缆从用途上分可分为基带同轴电缆和宽带同 轴电缆。
基带电缆的阻抗为50Ω,它又可以分细同轴电缆和 粗同轴电缆,仅仅用于数字传输,数据率可达10M bps,传输带宽为1~20MHz,所以也称为网络同 轴电缆。
宽带电缆的阻抗为75Ω,常用于CATV网,故称为 CATV电缆或视频同轴电缆,传输带宽可达1GHz ,目前常用CATV电缆的传输带宽为750MHz。
的推压式接头,另一种是市面常见的焊接式。
东莞市纺织服装学校
5
BNC头
同轴电缆BNC视频头制作
东莞市纺织服装学校
6
同轴电缆BNC视频头制作
BNC视频头的制作步骤
1. 拧开BNC视频头。 2. 把BNC视频头套筒先套进同轴线
东莞市纺织服装学校
BNC接头接法
简介BNC接头,是一种用于同轴电缆的连接器,全称是Bayonet Nut Connector (刺刀螺母连接器,这个名称形象地描述了这种接头外形),又称为British Naval Connector(英国海军连接器,可能是英国海军最早使用这种接头)或Bayonet Neill Conselman(Neill Conselman刺刀,这种接头是一个名叫Neill Conselman的人发明的)。
BNC接口即常说的细同轴电缆接口。
编辑本段分类分类:BNC分焊式和免焊式焊式焊式顾名思义就是用烙铁和焊锡固定,这个是目前国内使用较为普遍的形式。
焊接的按外形分类又可以分为英式和美式两种;按材质分又可以分为包芯,锌合金和铜的。
免焊式免焊又分两种:一种是用螺丝扭紧,就是中间轴线接线带有个螺丝,用于快速连接,缺点是容易氧化后接触不良,优点是对线缆的要求不高,国内的线缆的规格都比较参差不齐,所以国内的免焊接产品中也是使用比较普遍的。
另三种是对线缆要求都比较高的,一般国外使用比较多,分别是直拧式、冷压式、挤压式。
直拧式是不需要压接工具,把同轴电缆按照一定长度剥好线后,通过顺时针旋转进去就可以固定和接触良好,优点是安装使用方便,缺点是对线缆要求规格标准;冷压式是通过专用的冷压钳压接,和压接水晶头类似,这种接法优点是接触效果好,方便快捷,是大批量连接最快的方法,也是比较可靠耐用的,缺点是对线缆要求规格标准;挤压式是最近从国外引进的一款压接方式,其压接效果和直拧式类似,但是防水性和后拉力更强,比较适合恶劣环境使用。
编辑本段特性BNC接口的一般特性:产品技术特性:特性阻抗:75Ω频率范围:0~2GHz接触电阻:内导体≤2.0mΩ ;外电阻≤0.2mΩ绝缘电阻:≥5000MΩ介质耐压:1500V电压驻波比:≤1.3连接器耐久性:500次产品材料及涂覆:中心接触件:插针——黄铜、镀金(加粗);插孔——锡青铜或铍青铜、黄金壳体和其它金属零件:黄铜、镀镍(加厚)绝缘体:聚四氟乙烯线夹:黄铜、镀银密封圈:硅橡胶编辑本段使用状况BNC接头可没有被淘汰,因为同轴电缆是一种屏蔽电缆,有传送距离长、信号稳定的优点。
制作同轴电缆接头的方法
制作同轴电缆接头的方法同轴电缆接头是将两根同轴电缆的中心导体和外部导体相互连接的一种电连接方法。
制作同轴电缆接头的方法有多种,下面将详细讲解其中的几种常用方法。
1.裸线接头方法:首先,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。
接着,将两根内导体的绝缘层剥除一段,露出中心导体。
用电焊上的火花将两个中心导体焊接在一起,保证焊点的牢固性和稳定性。
随后,将两根外护层之间的金属网层合并在一起,用电焊焊接固定金属网层。
最后,用绝缘胶带或热缩套管对接头部分进行绝缘保护。
2.BNC接头方法:BNC接头是一种通用的同轴电缆接头,其制作方法如下:首先,将BNC接头的外壳拧下,露出接头的内部结构。
然后,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。
接着,将内导体插入BNC接头的中心孔中,并用螺丝拧紧固定。
将外护层插入接头的边缘插槽中,并用螺丝拧紧固定。
最后,将BNC接头的外壳再次拧上,完成接头的制作。
3.N型接头方法:N型接头是用于较高频率的同轴电缆连接,其制作方法如下:首先,将N型接头的外壳拧下,露出接头的内部结构。
然后,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。
接着,将内导体插入N型接头的中心孔中,并用螺丝拧紧固定。
将外护层插入接头的边缘插槽中,并用螺丝拧紧固定。
最后,将N型接头的外壳再次拧上,完成接头的制作。
4.F型接头方法:F型接头是用于电视天线等设备的同轴电缆连接,其制作方法如下:首先,将F型接头的外壳拧下,露出接头的内部结构。
然后,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。
接着,将内导体插入F型接头的中心孔中,并用螺丝拧紧固定。
将外护层插入接头的边缘插槽中,并用螺丝拧紧固定。
最后,将F型接头的外壳再次拧上,完成接头的制作。
总结:制作同轴电缆接头的方法有很多种,其中常见的有裸线接头、BNC接头、N型接头和F型接头等方法。
根据不同的需求和设备,选择适合的制作方法并严格按照步骤进行操作,以确保接头的牢固性和可靠性。
同轴电缆接头制作(最终版)
接头与线缆性能及型号应用
(二)、同轴电缆传输距离
电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同 轴线的 衰减有关。
传输速率
使用同轴电缆
最长传输实测值
280米
2M ( 75 欧 ) SYV-75-2-1
34/45M
140M 155M
SYV-75-2-1(且单板设 置“加均衡”) SYV-75-2-2
动手操作
二、学员动手
当场制作L9接头,并给予正确指导,做完后进行检查, 直至能较好的完成.
三、答疑
根据学员提出的问题,给予解答。
动手操作
四、思考题
1、L9接头制作完成后发现有问题,可否用工具拔出继续 用该接头重新制作?
2、当发现正在使用的线缆某端接头出现问题时,直接拔 出接头,不考虑其他因素就用电烙铁重新焊接该接头。这样 做法是否正确,它存在什么问题?
一
二 三 四 五 六 七
常用电缆介绍
常用接头介绍 接头与线缆性能及型号应用 接头制作 维护保养及故障处理 动手操作 思考题
一、常用电缆介绍
常用电缆介绍
(一)、 SDH常用同轴电缆的介绍
目前SDH光网络中常用同轴电缆有:SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-751-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。
2、使用注意事项:使用带接地的烙铁并保证接地良好,或将要 制作的电缆与设备分离,防止漏电烧坏设备;
接头制作3、制作步骤: ①、来自线:使用剥线钳将线缆绝缘外层剥去
接头制作
②、焊接芯线:依次套入电缆头尾套,压接套管,将屏蔽网(编 织线)往后翻开,剥开内绝缘层,露出芯线长 2.5mm,将芯线 (内导体)插入接头,注意芯线必须插入接头的内开孔槽中,最 后上锡。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
制作同轴电缆BNC接头的标准作业流程
同轴电缆两端通过BNC接头连接T型BNC头,通过T型BNC头连接网卡,用同轴电缆组网需在同轴电缆两端制作BNC接头。
BNC接头有压接式、组装式和焊接式,制作压接式BNC接头需要专用卡线钳和电工刀。
压接式BNC接头制作步骤如下:
1.剥线
同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。
2.连接芯线
购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替,但需注意一是不要使芯线插针变形太大,二是将芯线压紧以防止接触不良。
3.装配BNC接头
连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;
4.压线
保持套筒与金属屏蔽线接触良好,用卡线钳上的六边形卡口用力夹,使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下,断路和短路均会导致无法通信,还有可能损坏网卡或集线器。
注意:制作组装式BNC接头需使用小螺丝刀和电工钳,按前述方法剥线后,将芯线插入芯线固定孔,再用小螺丝刀固定芯线,外层金属屏蔽线拧在一起,用电工钳固定在屏蔽线固定套中,最后将尾部金属拧在BNC接头本体上。
制作焊接式BNC接头需使用电烙铁,按前述方法剥线后,只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上,套上硬槊料绝缘套和软槊料尾套即可。
