储罐呼吸阀的一般知识说明

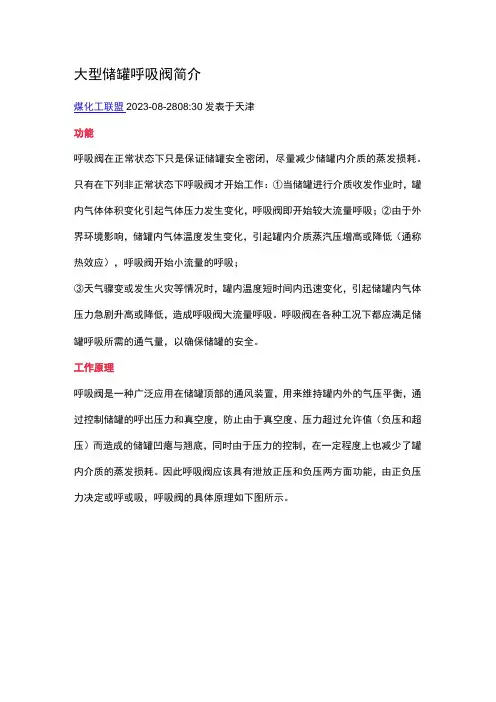

大型储罐呼吸阀基础知识
大型储罐呼吸阀简介煤化工联盟2023-08-2808:30发表于天津功能呼吸阀在正常状态下只是保证储罐安全密闭，尽量减少储罐内介质的蒸发损耗。
只有在下列非正常状态下呼吸阀才开始工作：①当储罐进行介质收发作业时，罐内气体体积变化引起气体压力发生变化，呼吸阀即开始较大流量呼吸；②由于外界环境影响，储罐内气体温度发生变化，引起罐内介质蒸汽压增高或降低（通称热效应），呼吸阀开始小流量的呼吸；③天气骤变或发生火灾等情况时，罐内温度短时间内迅速变化，引起储罐内气体压力急剧升高或降低，造成呼吸阀大流量呼吸。
呼吸阀在各种工况下都应满足储罐呼吸所需的通气量，以确保储罐的安全。
工作原理呼吸阀是一种广泛应用在储罐顶部的通风装置，用来维持罐内外的气压平衡，通过控制储罐的呼出压力和真空度，防止由于真空度、压力超过允许值（负压和超压）而造成的储罐凹瘪与翘底，同时由于压力的控制，在一定程度上也减少了罐内介质的蒸发损耗。
因此呼吸阀应该具有泄放正压和负压两方面功能，由正负压力决定或呼或吸，呼吸阀的具体原理如下图所示。
呼吸阀的工作原理当储罐承受正压时，呼吸阀打开呼出气体泄放正压；当储罐承受负压时，呼吸阀打开吸入气体泄放负压。
由此在一定的压力范围内确保储罐安全。
按工作原理可将呼吸阀分为重力式、弹簧式和先导式3种。
1.重力式呼吸阀重力式呼吸阀是靠阀盘本身的重量与罐内外压差产生的上举力相平衡而工作的，具体结构形式如下图所示。
重力式呼吸阀具体工作原理如下图所示。
重力式呼吸阀阀盘所受的总外力为叶，F为阀盘本身的重力G,上举力为πD2(P2-P1)/4β1)当阀盘本身的重力与上举力相等,呼吸阀呼出阀盘与呼出口阀座严密配合，吸入阀盘与吸入口阀座严密配合，此时阀盘所受总外力^F=G-πD2(P2-P1)∕4β2)当储罐内产生大于设定压力的超压时罐内高压直接作用于呼出口阀盘下方，并克服阀盘重力以及作用于阀盘上的大气压力，从而打开呼出口阀盘排出罐内过高气压，使罐内压力与大气压力保持平衡。
储罐呼吸阀的一般知识说明
储罐呼吸阀的一般知识说明
储罐呼吸阀，一般情况下用来安装于油罐的顶部，用来保护油罐的密闭性，对油罐有着保护的作用，因此成为很多储罐中最为重要的一个部分，今天笔者就来解读一下储罐呼吸阀的一些工作原理及作用，让我们清楚的认识它。
储罐呼吸阀可以通过油罐本来所承受的压力程度来减少油蒸汽的排放，一般情况下罐内的气体压力如果在呼吸阀的压力控制范围之内，那么储罐呼吸阀只需要保持储罐的密封性即可；
除此之外，我们都知道储罐呼吸阀通常利用阀盘来控制油罐的呼吸正压及吸气负压；如果罐内的气体压力升高的值达到控制正压，那么压力阀就会被顶开，从而使得气体从罐内溢出；相反，罐内的气体压力空间在不断下降时，罐内的大气就会将顶开压力阀进入罐内，从而保障罐内压力不再下降。
除了以上的介绍外，我们在使用储罐呼吸阀的时候还需要注意以下几点：呼吸阀的做盘如果太轻或者被损坏，那么就会出现罐内的油品进入空气中，由此会发生爆裂或者变形的危险；当然，我们在使用储罐呼吸阀的同时，还需要注意，如果该设备出现锈蚀或堵塞的状况时（尤其是冬季），其油蒸汽内会因为含水而结冻，从而影响了储罐呼吸阀的正常工作，因此，这二点都需要我们谨慎处理！。

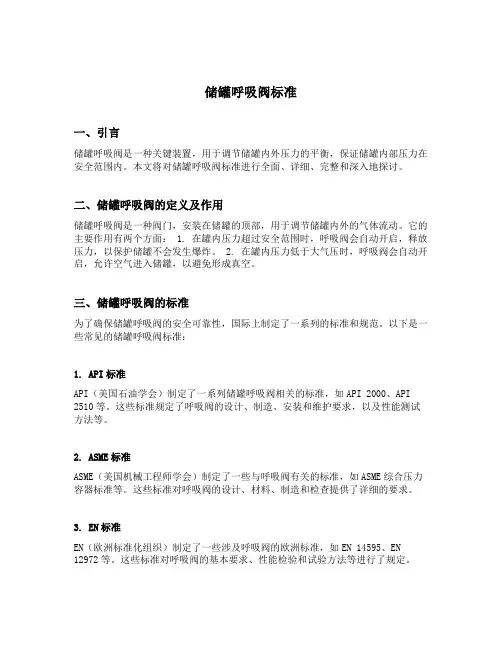

储罐呼吸阀标准
储罐呼吸阀标准一、引言储罐呼吸阀是一种关键装置，用于调节储罐内外压力的平衡，保证储罐内部压力在安全范围内。
本文将对储罐呼吸阀标准进行全面、详细、完整和深入地探讨。
二、储罐呼吸阀的定义及作用储罐呼吸阀是一种阀门，安装在储罐的顶部，用于调节储罐内外的气体流动。
它的主要作用有两个方面： 1. 在罐内压力超过安全范围时，呼吸阀会自动开启，释放压力，以保护储罐不会发生爆炸。
2. 在罐内压力低于大气压时，呼吸阀会自动开启，允许空气进入储罐，以避免形成真空。
三、储罐呼吸阀的标准为了确保储罐呼吸阀的安全可靠性，国际上制定了一系列的标准和规范。
以下是一些常见的储罐呼吸阀标准：1. API标准API（美国石油学会）制定了一系列储罐呼吸阀相关的标准，如API 2000、API 2510等。
这些标准规定了呼吸阀的设计、制造、安装和维护要求，以及性能测试方法等。
2. ASME标准ASME（美国机械工程师学会）制定了一些与呼吸阀有关的标准，如ASME综合压力容器标准等。
这些标准对呼吸阀的设计、材料、制造和检查提供了详细的要求。
3. EN标准EN（欧洲标准化组织）制定了一些涉及呼吸阀的欧洲标准，如EN 14595、EN 12972等。
这些标准对呼吸阀的基本要求、性能检验和试验方法等进行了规定。
四、储罐呼吸阀的选型要点选用合适的储罐呼吸阀对于储罐的安全运行至关重要。
以下是一些选型要点：1. 压力范围根据储罐的设计压力和预期工作压力变化范围，选择合适的储罐呼吸阀额定压力。
2. 流量要求根据储罐的设计流量和预期负载变化情况，选择合适的储罐呼吸阀额定流量。
3. 材料选择根据储罐内介质的性质及其对材料的腐蚀性，选择合适的储罐呼吸阀材料。
4. 温度范围根据储罐的设计温度和预期工作温度变化范围，选择合适的储罐呼吸阀的额定温度。
五、储罐呼吸阀的安装和维护正确的安装和定期的维护对于储罐呼吸阀的性能和寿命至关重要。
以下是一些建议和要点：1. 安装位置储罐呼吸阀应该安装在距离储罐顶部一定高度的位置，以防止液体进入呼吸阀。
储罐顶部呼吸阀工作原理
储罐顶部呼吸阀工作原理
储罐顶部呼吸阀是一种用于储罐系统的重要设备，其主要作用是在储罐内外压力差异变化时，平衡储罐内外的压力，防止储罐内部产生过高或过低的压力，从而保护储罐系统的安全运行。
储罐顶部呼吸阀的工作原理可以简单概括为以下几点：
1. 压力平衡，当储罐内部液体蒸发或被抽取时，储罐内部的压力会下降，此时呼吸阀会打开，允许外部空气进入储罐，以平衡内外压力差异，防止储罐产生负压。
2. 防止过压，当储罐内部温度升高或液体蒸发释放气体时，储罐内部的压力会增加，呼吸阀会打开，将多余的气体排出，以防止储罐内部产生过高的压力。
3. 防止爆炸，在储罐内部发生火灾或爆炸时，呼吸阀可以释放内部的压力，避免储罐因压力过高而发生爆炸。
储罐顶部呼吸阀的工作原理是通过灵活的阀门设计和压力传感器等装置实现的，当储罐内外压力差异发生变化时，呼吸阀能够及时响应并调节内外压力，确保储罐系统的安全运行。
因此，储罐顶
部呼吸阀在储罐系统中扮演着至关重要的角色，对于储罐的安全运行和液体储存具有重要意义。
立式储罐机械呼吸阀的作用
立式储罐机械呼吸阀的作用
立式储罐的机械呼吸阀是用来调节储罐内外气体压力平衡的装置。
其作用主要有以下几点：
1. 排除储罐内部压力过高或过低：储罐内气体在温度变化或负压抽吸时，会产生压力变化，机械呼吸阀通过打开或关闭来排除过高或过低的气体压力，保持储罐内外气体压力平衡，避免储罐因压力问题发生变形或爆炸。
2. 保护储罐免受外部污染：机械呼吸阀采用过滤器或密封设计，可以阻止空气中的灰尘、颗粒物等污染物进入储罐，保持储罐内部环境的清洁。
3. 避免气体泄漏：机械呼吸阀的密封结构可以有效防止气体泄漏，减少气体损失，并避免有害气体对环境的污染和安全隐患。
4. 防止火灾扩散：机械呼吸阀采用防火设计，当储罐内气体发生火灾时，阀门会关闭，以阻止火灾的蔓延，起到防火作用。
总之，机械呼吸阀在立式储罐中起到了保护储罐安全、防止气体泄漏和污染、防止火灾扩散等重要作用。

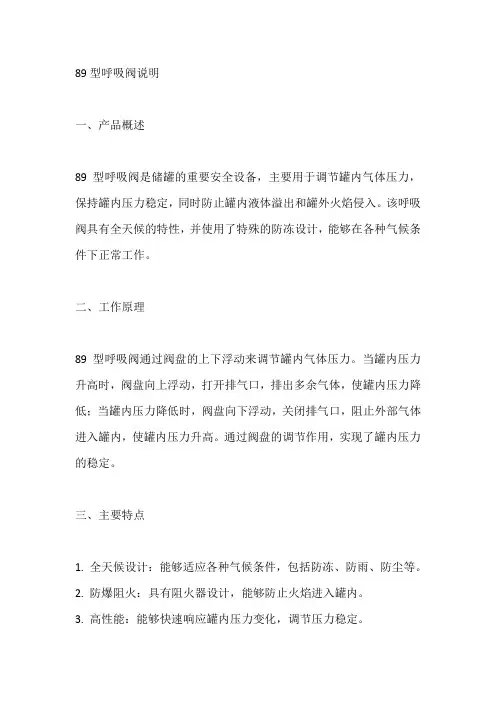

89型呼吸阀说明书
89型呼吸阀说明一、产品概述89型呼吸阀是储罐的重要安全设备，主要用于调节罐内气体压力，保持罐内压力稳定，同时防止罐内液体溢出和罐外火焰侵入。
该呼吸阀具有全天候的特性，并使用了特殊的防冻设计，能够在各种气候条件下正常工作。
二、工作原理89型呼吸阀通过阀盘的上下浮动来调节罐内气体压力。
当罐内压力升高时，阀盘向上浮动，打开排气口，排出多余气体，使罐内压力降低；当罐内压力降低时，阀盘向下浮动，关闭排气口，阻止外部气体进入罐内，使罐内压力升高。
通过阀盘的调节作用，实现了罐内压力的稳定。
三、主要特点1. 全天候设计：能够适应各种气候条件，包括防冻、防雨、防尘等。
2. 防爆阻火：具有阻火器设计，能够防止火焰进入罐内。
3. 高性能：能够快速响应罐内压力变化，调节压力稳定。
4. 易维护：结构简单，方便拆卸和维修。
5. 寿命长：采用高品质的材料和先进的工艺制造而成。
四、使用操作1. 安装：将呼吸阀安装在储罐顶部，按照厂家提供的安装指南进行操作。
2. 操作：呼吸阀自动调节罐内压力，无需人工干预。
如需手动操作，请务必在专业人员的指导下进行。
五、维护保养1. 定期检查：至少每年检查一次呼吸阀，包括阀盘、阀座、密封件等部位。
2. 清洁：定期清除呼吸阀上的灰尘和污垢，保持清洁。
3. 更换密封件：如发现密封件磨损或老化，应及时更换。
4. 维修：如发现呼吸阀故障或异常，应及时联系专业人员进行维修。
六、注意事项1. 使用前应先检查呼吸阀是否符合相关标准和规范。
2. 使用时应保证储罐处于安全状态，防止发生意外事故。
3. 在维护和保养过程中，应遵循厂家提供的操作指南和注意事项。
4. 如发现呼吸阀有故障或异常情况，应及时处理或联系专业人员进行检修。
3007-2014储罐呼吸阀规格及数量设计标准
3007-2014储罐呼吸阀规格及数量设计标准摘要：一、储罐呼吸阀概述二、储罐呼吸阀规格设计标准1.阀门尺寸2.阀门材质3.阀门压力等级4.阀门开启和关闭速度三、储罐呼吸阀数量设计标准1.储罐容量与呼吸阀数量的关系2.环境因素对呼吸阀数量的影响3.安全因素对呼吸阀数量的影响四、储罐呼吸阀设计注意事项1.阀门位置选择2.阀门与储罐连接方式3.阀门维护和检修五、结论正文：一、储罐呼吸阀概述储罐呼吸阀是一种重要的安全设备，主要用于调节储罐内部压力，保证储罐在充装、卸载过程中安全稳定运行。
储罐呼吸阀不仅能防止罐内压力过高或过低，还能避免罐体变形、泄漏等安全隐患。
二、储罐呼吸阀规格设计标准1.阀门尺寸储罐呼吸阀的尺寸应根据储罐的容量、直径等因素合理选型。
一般情况下，阀门直径应略大于储罐直径的1/4，以确保阀门具有良好的流通性能。
2.阀门材质储罐呼吸阀的材质应具有较高的耐腐蚀性、耐磨性和强度。
根据储罐内物料的性质，可选用碳钢、不锈钢、铸铁等材质。
3.阀门压力等级储罐呼吸阀的压力等级应与储罐的设计压力相匹配。
一般情况下，阀门压力等级分为0.6MPa、1.0MPa、1.6MPa等几个等级。
4.阀门开启和关闭速度储罐呼吸阀的开启和关闭速度应适中，既能保证在压力波动时迅速开启和关闭，又能避免产生过大的冲击力。
一般情况下，阀门开启和关闭速度在1-2秒内为宜。
三、储罐呼吸阀数量设计标准1.储罐容量与呼吸阀数量的关系储罐呼吸阀的数量应根据储罐的容量、设计压力等因素确定。
一般情况下，储罐容量越大，呼吸阀数量越多。
2.环境因素对呼吸阀数量的影响在恶劣环境下，如高温、高湿、有毒有害气体等，应适当增加储罐呼吸阀的数量，以确保储罐安全运行。
3.安全因素对呼吸阀数量的影响根据储罐所储存物料的特性，如易燃、易爆、有毒等，应增加储罐呼吸阀的数量，以降低安全风险。
四、储罐呼吸阀设计注意事项1.阀门位置选择储罐呼吸阀的位置应便于操作和检修，并避免对储罐内部物料产生不良影响。
呼吸阀报告1
④、当呼吸阀用在氮封罐上，则氮气供气管的接管位置一定要远离呼吸
阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不会直接排
除，达到氮封的目的。
9、呼吸阀的微修及保养：
①、呼吸阀属精密产品，是储罐的安全喉道，特别是阀盘随时都在起
跳，故阀杆与阀套间应保持绝对干净，不得有杂质。每周必需定人定时
上罐检查，当储罐工作时，会听到呼吸阀内“砰”-“砰”-“砰”轻微的
Vtk为储罐容积：m³
Ri 为保温系数，无保温为1，部分保温和全保温时可通过API 2000的 公式计算。
4.2.2出料
出料时吸入量为Vv=最大液体出料量 *(1.025/0.996)X(273.15/（273.15+物料温度))
计算亦可等于泵出料量*0.94
故正常吸入量=Vrr+Vv
API2000为 通风大气和低压储罐
压力超过设置值），导致N2自动控制阀不开启、而不能及时补充N2，导致大量
空气从呼吸阀进入储罐，引起产品颜色不好、达到混合气体的爆炸极限范围内而
产生安全隐患。
11、公司内部使用 情况分析
说明：我们公司现
状：
a、罐顶呼吸阀及
阻火器安装位置太
高，管道过长，
检查清理、微修不
方便。
b、 原料储罐N2及
呼吸阀使用正常
呼吸阀报告
1、呼吸阀（Breather Valve）简介
呼吸阀是一种
用于常压储罐顶部
的安全设施，他可
以保持常压储罐中
的压力始终处于正
常状态，用来降低
常压储罐挥发性液
体的蒸发损失，并
保护储罐罐体免受
超压或真空度破坏。
2.1、呼吸阀种类区分：
呼吸阀规格型号及参数
呼吸阀规格型号及参数
一、呼吸阀简介
呼吸阀是用于储罐压力平衡的设备，当罐内压力升高时，呼吸阀可以自动打开，排出罐内气体，降低压力；当罐内压力降低时，呼吸阀可以自动关闭，阻止外部气体进入罐内。
呼吸阀对于保证储罐的安全运行起着至关重要的作用。
二、呼吸阀规格型号
常见的呼吸阀规格型号有：DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500等。
这些规格型号表示呼吸阀的直径，单位为毫米。
三、呼吸阀参数
1.工作温度：呼吸阀的工作温度应满足罐内介质的温度要求，通常在-20℃～
+150℃之间。
2.压力范围：呼吸阀的压力范围应根据储罐的设计压力确定，通常在-
20kPa～+2kPa之间。
3.材质：呼吸阀的材质应满足罐内介质和外部环境的要求，常用的材质有碳
钢、不锈钢等。
4.防爆等级：呼吸阀的防爆等级应根据罐内介质的爆炸危险性确定，常用的
防爆等级有隔爆型、本质安全型等。
5.操作方式：呼吸阀的操作方式可分为手动操作和自动操作两种，自动操作
又可分为气动操作和电动操作两种。
6.密封性能：呼吸阀的密封性能应满足使用要求，常用的密封材料有橡胶、
聚四氟乙烯等。
7.防护等级：呼吸阀的防护等级应根据使用环境和防尘要求确定，常用的防
护等级有IP54、IP55等。
火车罐车上呼吸阀的参数
火车罐车上呼吸阀的参数火车罐车上的呼吸阀是一种安全装置，用于调节罐车内外气压差，并保持恒定的罐内压力。
它通常由几个参数来描述，包括阀门口径、流量、材质和工作压力等。
1.阀门口径：阀门口径是指呼吸阀的开启通道的直径，一般以毫米（mm）为单位表示。
不同类型和尺寸的罐车会选择不同的阀门口径，以满足其所需的通气流量。
常见的口径有50mm、80mm、100mm等，根据具体需求进行选择。
2.流量：呼吸阀的流量是指单位时间内通过阀门的气体流量。
罐车中的液体或气体会产生膨胀或收缩，导致罐车内外气压差。
呼吸阀需要通过适当的流量来平衡罐内外的压力差，以维持罐车内部的压力稳定。
流量的单位通常以立方米/小时（m³/h）表示。
3.材质：呼吸阀通常由耐腐蚀的金属合金制成，以承受罐车内外不同的化学物质和环境条件。
常见的材质有不锈钢、铝合金等。
选用合适的材质可以防止腐蚀和泄漏，确保呼吸阀的长期可靠运行。
4.工作压力：呼吸阀的工作压力是指它能够承受的最大压力。
罐车内外的气压差会导致呼吸阀的开启和关闭，工作压力需要在罐车系统的设计压力范围内。
常见的工作压力有0.1MPa、0.2MPa、0.3MPa等。
除了上述参数，还有一些其他的特点和功能也需要考虑：1.密封性能：呼吸阀需要具备良好的密封性能，以防止罐车中的液体或气体泄漏，并保持罐内的压力稳定。
密封性能的好坏直接影响到呼吸阀的安全性能。
2.操作方式：罐车的呼吸阀可以根据需求进行手动或自动操作。
手动操作需要人工调整，适用于简单的操作场景；自动操作根据罐车内外压力差的变化，自动控制呼吸阀的开启和关闭。
3.过滤功能：呼吸阀通常会配备过滤装置，用于阻止外界的固体颗粒或液滴进入罐车内部。
过滤装置可以防止污染物对罐车内液体的影响，并保护呼吸阀的正常工作。
4.防爆性能：罐车呼吸阀需要具备一定的防爆性能，以防止罐车内部发生可燃气体或粉尘的爆炸。
防爆性能通常通过选择合适的材料和结构设计来实现。
储油罐呼吸阀的使用原理
储油罐呼吸阀的使用原理简介：呼吸阀是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体、油品蒸发损耗。
根据中国《石油化工设计防火规范》（GB50160-92）的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。
作用：呼吸阀是保证储罐正常呼吸的一种安全装置,它不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能最大限度减少罐内介质的排放,减少环境污染。
工作原理：当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座产密配合,吸入阀瓣与吸入口阀座产密配合。
当储罐内压力超过大气压力值时,罐内高压直接作用于呼出口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼出阀瓣由通道排出罐内过高气压,使罐压力与大气压力保持平衡。
当储罐内压力低于大气压力值时(即产生过低负压),大气压通过吸气通道进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。
呼吸阀的工作原理：呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，呼吸阀打开吸入气体泄放负压。
由此保证压力在一定范围内，保证容器安全。
一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替.呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。
各种呼吸阀的工作原理：呼吸阀在蒸汽加热系统中起到阻汽排水作用，选择合适的呼吸阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型呼吸阀的工作性能、特点进行全面的了解。
呼吸阀的品种很多，各有不同的性能。
选用呼吸阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的呼吸阀才是正确和有效的。
储油罐呼吸阀的使用原理
储油罐呼吸阀的使用原理储油罐，咱们可能不常接触，但它可是在工业界和石油行业中扮演着不可或缺的角色。
想象一下，一座巨大的储油罐，就像一个超级大的水壶，里面装满了油。
可这油不是随便装的，咱们可得注意些小细节，尤其是呼吸阀的作用。
1. 呼吸阀的基本功能1.1 保持平衡先说说呼吸阀的基本功能。
就像人需要呼吸一样，储油罐也需要透气。
这里的“透气”可不是随便开个窗户，而是要通过呼吸阀来实现。
当罐内的油量发生变化时，油的液面就会升降。
这就像你喝水时，杯子里的水面会上升、下降，随着你一口口地喝下去。
呼吸阀就像是给储油罐打了个气，帮助它保持内部压力的平衡，避免罐子因为压力变化而变形或损坏。
1.2 防止污染再者，呼吸阀还可以防止外界污染物进入储油罐。
要知道，储油罐里的油可是“贵族”一样的存在，随随便便让脏东西进来，那可是大问题。
呼吸阀可以防止灰尘、雨水，甚至小鸟的飞来飞去，确保罐内的油始终保持纯净，就像一位贵妇人一样，要保持形象！2. 呼吸阀的工作原理2.1 吸气与排气说到呼吸阀的工作原理，那就有点儿意思了。
想象一下，呼吸阀就像一个开关，能够根据内部压力的变化自动开启和关闭。
内部压力升高时，呼吸阀就会打开，放出多余的气体，像是个小喷泉，给罐子降降温；而当内部压力降低时，呼吸阀又会紧紧关闭，防止外面的空气“闯入”，真是一位守护者啊！2.2 设计与材料呼吸阀的设计可得特别讲究。
通常它们是由金属或塑料制成，得能耐高温、抗腐蚀，毕竟罐子里装的是油，这油可不是好对付的。
再加上，呼吸阀还得有密封性能，确保任何时候都不会漏气，像是个铁桶般牢靠。
设计师们可是费尽心思，力求让呼吸阀既好看又好用！3. 维护与注意事项3.1 定期检查不过，再好的东西也得好好维护。
呼吸阀就算再优秀，定期检查也是必须的。
这就像你要定期给自己的车做保养，不然车子可就得罢工了。
呼吸阀的检查主要是看它的密封性和灵活性，确保它在关键时刻能正常工作，避免出现意外情况。
罐区呼吸阀及氮封调节阀
二、氮封调节阀
导阀实体图
二、氮封调节阀常见问题
1、内壁污垢。某装置开车初期，发现24台氮封阀 工作都不正常。拆阀检查，发现氮封阀的气导阀、 主阀和两个阀芯室内壁等沾了一层厚厚的污垢，经 过擦拭，涂润滑脂后能正常使用。在阀座处还发现 了一些焊渣导致开车后管道内的铁锈、 残存的杂 物等被氮气吹到了氮封阀内，使主阀不能回到阀座 上。
2、导压管堵塞。如果导压管堵塞，氮封阀没有反 馈信号，也会造成氮气不停地向罐内补充。
3、弹簧弹力变小。如果气导阀、主阀和两个阀芯 室不脏，而且导压管也未堵塞，应检查气导阀下面 小弹簧的弹力，若弹力减小，会使氮封阀不停地补 气。可以将弹簧拉长，增加其弹力。
二、氮封调节阀
4、密封圈损坏。气导阀在工作过程中动作较频繁。 使密封圈经常受到阀座的冲击，导致密封圈磨损或 断裂，起不到密封作用，更换密封圈即可。 5 、压缩弹簧：如有裂纹等影响强度的缺陷，必须 换新。 6、易损零件：密封垫片与O型圈，每次检修时，全 部换新。膜片必须检查是否有预示将来可能发生裂 纹、老化与腐蚀等痕迹，根据检验结果，决定是否 更换。
五、罐顶呼吸阀的检查
对于氮封压力的检查，压力应在0.1KPa至0.6Kpa之间，压力 指针无大范围波动。
五、罐顶呼吸阀的检查
检查完后，将呼吸阀头盖螺栓卡好，上部黄色线处螺栓禁止随 意调节。
五、罐顶呼吸阀的检查
呼吸阀使用一段时间后，有时会出现防冻液渗漏的情况，原因 有几种：隔膜螺栓松动；隔膜有裂纹 。
二、氮封调节阀
氮气引压线 过滤器
感应线接口 导阀出口线
二、氮封调节阀
主阀活塞
氮封阀剖面图
导阀阀芯
主阀阀芯 主阀进气口
二、氮封调节阀
当储罐压力等于或大于设定的压力时， 膜片就被向上顶起，气导阀在弹簧的作用下 向上移动，把气导阀上的密封圈紧紧压在阀 座上，关闭了控制气的进口，同时导阀阀芯 室的压力增加并接近氮气总管的压力，此压 力通过内部通道，传到主阀阀芯室。主阀的 活塞是在一个密封室内就处于氮气总管压力 的作用，由于主阀阀芯上、下所受气体压力 平衡，所以主阀阀芯在自重和弹簧的作用下 将阀门紧密关死。
储罐呼吸阀标准(一)
储罐呼吸阀标准(一)储罐呼吸阀标准•储罐呼吸阀的定义•储罐呼吸阀的作用•储罐呼吸阀的分类•储罐呼吸阀的安装标准储罐呼吸阀的定义储罐呼吸阀是一种用于保护储罐和管道的装置，能够控制储罐内外部分的气体压力平衡，从而避免罐内压力过高或过低导致的安全事故。
储罐呼吸阀的作用储罐呼吸阀的主要功能有：•控制罐内外压力平衡，避免罐内压力过高或过低造成的安全事故。
•防止油气泄漏，保护环境，保护健康。
储罐呼吸阀的分类储罐呼吸阀根据其结构和功能可以分为以下几类：•带液密封的呼吸阀：可防止空气中的水汽进入罐内，保证罐内液体不被污染。
•不带液密封的呼吸阀：结构简单，价格低廉，但无法防止空气中的水汽进入罐内。
•带阻燃器的呼吸阀：在呼吸通道中设置了阻燃器，避免空气中的火源进入罐内导致爆炸。
•带真空破坏装置的呼吸阀：当罐内压力低于大气压时，真空破坏装置自动打开，避免罐体垮塌。
储罐呼吸阀的安装标准为了保证储罐呼吸阀的安全性，其安装应符合以下标准：•储罐呼吸阀应安装在罐体某一高度的位置，并与罐体呈45度角或更小的倾斜角度。
•储罐呼吸阀应符合相关的国家标准，其安装应由专业人员进行。
•储罐呼吸阀安装完毕后，应进行通气试验和防漏测试，确保其正常工作。
•储罐呼吸阀应根据不同的液体类型进行选择，确保其工作性能能够满足液体的特性要求。
•储罐呼吸阀在使用过程中应定期检查和维护，确认其正常工作状态。
•储罐呼吸阀应与其他罐体附件、安全阀、液位仪等配合使用，确保罐体的安全和可靠性。
总之，储罐呼吸阀在储存液体时起着非常重要的作用，其安装和使用需要符合相关标准，特别是在选择和使用时应格外注意，避免因此造成安全事故发生。
呼吸阀基础知识
呼吸阀基础知识呼吸阀基础知识一、哪些储罐需要设呼吸阀？1.《石油化工企业设计防火标准》GB 50160-2008（2018年版)第6.2.19条甲B、乙类液体的固定顶罐应设阻火器和呼吸阀；对于采用氮气或其他气体气封的甲B、乙类液体的储罐还应设置事故泄压设备。
2.《建筑设计防火规范》GB 50016—2014 （2018年版）第5.4.15条设置在建筑内的锅炉、柴油发电机，其燃料供给管道应符合下列规定：1 在进入建筑物前和设备间内的管道上均应设置自动和手动切断阀；2 储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀，油箱的下部应设置防止油品流散的设施；3 燃气供给管道的敷设应符合现行国家标准《城镇燃气设计规范》GB 50028 的规定。
3.《石油库设计规范》（GB 50074-2014）第6.4.4条下列储罐通向大气的通气管管口应装设呼吸阀：1、储存甲B、乙类液体的固定顶储罐和地上卧式储罐；2、储存甲B类液体的覆土卧式油罐；3、采用氮气密封保护系统的储罐。
第6.4.5条呼吸阀的排气压力应小于储罐的设计正压力，呼吸阀的进气压力应大于储罐的设计负压力。
当呼吸阀所处的环境温度可能小于或等于O℃时，应选用全天候式呼吸阀。
4.《石油天然气工程设计防火规范》（GB 50183-2004）第6.4.4条污油罐及污水沉降罐顶部应设呼吸阀、阻火器及液压安全阀。
规定污油罐及污水沉降罐顶部应设呼吸阀、液压安全阀及阻火器的目的是防止罐体因超压或形成直真空导致破裂，造成罐内介质外泄。
同时防止外部火源引爆引燃罐内介质。
每个呼吸阀及液压安全阀均应配置阻火器，它们的性能应分别满足《石油储罐呼吸阀》SY/T 0511、《石油储罐液压安全阀》SY/T 0525.1、《石油储罐阻火器》SY/T 0512的要求。
二、关于呼吸阀检验、维护保养的要求：1．《常压储罐完整性管理》（GB/T37327-2019）8.6.1 常压储罐用呼吸阀每年至少进行一次检验。
呼吸阀知识
所以仍能保持良好的密封。
当罐内压力升高到定压值时，将压力阀打 开，罐内气体通过呼气阀(即压力阀)侧排入 外界大气中，此时真空阀由于受到罐内正 压作用处于关闭状态。反之，当罐内压力 下降到一定真空度时，真空阀由于大气压 的正压作用而打开，外界的气体通过吸气 阀(即真空阀)侧进人罐内，此时压力阀处于 关闭状态。
(3)由于气候变化等原因引起罐内物料蒸汽 压增高或降低，呼吸阀则呼出蒸汽或吸人 空气或氮气(通常称热效应)。
(4)发生火灾时，储罐因呼出气体受热引起 罐内液体蒸发量剧增，呼吸阀便开始向罐 外呼出，以避免储罐因超压而损坏。
(5)在其它工况下，如挥发性液体的加压输 送、内外部传热装置化学反应、操作失误 等，呼吸阀则相应进行呼出或吸人，以避 免储罐因超压或超真空而遭受损坏。
气进罐后不直接排出，起到氮封作用。
(5)如果呼吸阀内带有阻火器，必须考虑阻 火器的压降对呼吸阀排出压力的影响，以 免储罐超压。
(6)当建罐地区历年最冷月份温度的平均值 低于或等于0时，呼吸阀必须有防冻措施， 以防止呼吸阀阀盘冻住或阻塞导致储罐排 气不畅或补气不足，而导致储罐超压鼓罐 或低压瘪罐。
且减少储罐内物料的挥发和损耗，对安全 和环保均起到一定的促进作用。
呼吸阀的内部结构实质上是由一个压力阀 盘(即呼气阀)和一个真空阀盘(即吸气阀)组 合而成的，压力阀盘和真空阀盘既可并排 布置，也可重叠布置。其工作原理：当储 罐压力和大气压力相等时，压力阀和真空 阀的阀盘和阀座紧密配合，阀座边上密封 结构有“吸附”效应，使阀座严密不漏。 当压力或真空度增加时，阀盘开始开启， 由于在阀座边上仍存在着“吸附”效应，
常用标准
呼吸阀常用的标准有：
SY/T 0511.1-2010 《石油储罐附件 第1部分： 呼吸阀》
罐呼吸知识
罐呼吸又名：贮罐呼吸；储罐呼吸；小呼吸排放罐呼吸排放是由于温度和大气压力的变化引起蒸气的膨胀和收缩而产生的蒸气排出，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放方式。
贮罐安有呼吸阀，专门用于罐呼吸。
呼吸阀分为两种：一种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。
第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。
对于存放有毒物质的贮罐，是没有的呼吸阀的，或者加活性碳过滤器等处理装置的。
呼吸阀一般用在常压或低压贮罐上，即只有常压和低压贮罐才有罐呼吸排放（在低压罐上常有蒸汽回收系统），高压贮罐没有排放量，无呼吸损失和工作损失。
固定顶罐的主要排放量分为呼吸损失（小呼吸排放）和工作损失（大呼吸排放）。
呼吸排放计算固定顶罐的呼吸排放可用下式估算其污染物的排放量：LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC式中：LB-固定顶罐的呼吸排放量（Kg/a）；M-储罐内蒸气的分子量；P-在大量液体状态下，真实的蒸气压力（Pa）；D-罐的直径（m）；H-平均蒸气空间高度（m）；△T-一天之内的平均温度差（℃）；FP-涂层因子（无量纲），根据油漆状况取值在1~1.5之间；C-用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1；KC-产品因子（石油原油KC取0.65，其他的有机液体取1.0）工作排放计算工作排放是由于人为的装料与卸料而产生的损失。
因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。
储罐呼吸阀工作原理
储罐呼吸阀是用于调节储罐内部压力的设备，它在储罐内部气体压力超过设定值时，允许气体进出储罐，以维持安全的操作条件。
下面是储罐呼吸阀的基本工作原理：
压力释放：当储罐内部气体压力超过预设的安全值时，储罐呼吸阀会打开，将多余的气体释放到大气中，以降低储罐内的压力。
这可以防止储罐因过高的压力而损坏或发生危险。
防止真空形成：当储罐内部气体压力下降到低于设定值时，储罐呼吸阀会打开，允许空气从大气中进入储罐，以防止储罐内形成真空。
真空可能导致储罐变形、坍塌或引起其他操作上的问题。
防止气体泄漏：储罐呼吸阀通常配有防止外部气体和液体进入储罐的阻隔装置，以防止可能的气体泄漏或污染。
这个阻隔装置可以是过滤器、油雾器或其他形式的气体处理设备。
安全装置：储罐呼吸阀通常还配备了其他安全装置，如紧急切断装置或过载保护装置，以确保在异常情况下储罐能够安全地操作。
这些装置可以根据具体应用需求进行定制。
需要注意的是，具体的储罐呼吸阀设计和工作原理可能因不同的应用和工程要求而有所不同。
在实际应用中，应根据相关规范、标准和储罐设计要求来选择和配置适合的储罐呼吸阀，以确保储罐的安全操作和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
储罐呼吸阀的一般知识说明
储罐呼吸阀，一般情况下用来安装于油罐的顶部，用来保护油罐的密闭性，对油罐有着保护的作用，因此成为很多储罐中最为重要的一个部分，今天笔者就来解读一下储罐呼吸阀的一些工作原理及作用，让我们清楚的认识它。
储罐呼吸阀可以通过油罐本来所承受的压力程度来减少油蒸汽的排放，一般情况下罐内的气体压力如果在呼吸阀的压力控制范围之内，那么储罐呼吸阀只需要保持储罐的密封性即可；除此之外，我们都知道储罐呼吸阀通常利用阀盘来控制油罐的呼吸正压及吸气负压；如果罐内的气体压力升高的值达到控制正压，那么压力阀就会被顶开，从而使得气体从罐内溢出；相反，罐内的气体压力空间在不断下降时，罐内的大气就会将顶开压力阀进入罐内，从而保障罐内压力不再下降。
除了以上的介绍外，我们在使用储罐呼吸阀的时候还需要注意以下几点：呼吸阀的做盘如果太轻或者被损坏，那么就会出现罐内的油品进入空气中，由此会发生爆裂或者变形的危险；当然，我们在使用储罐呼吸阀的同时，还需要注意，如果该设备出现锈蚀或堵塞的状况时（尤其是冬季），其油蒸汽内会因为含水而结冻，从而影响了储罐呼吸阀的正常工作，因此，这二点都需要我们谨慎处理！。
