可控源音频大地电磁测深(CSAMT)作业指导书

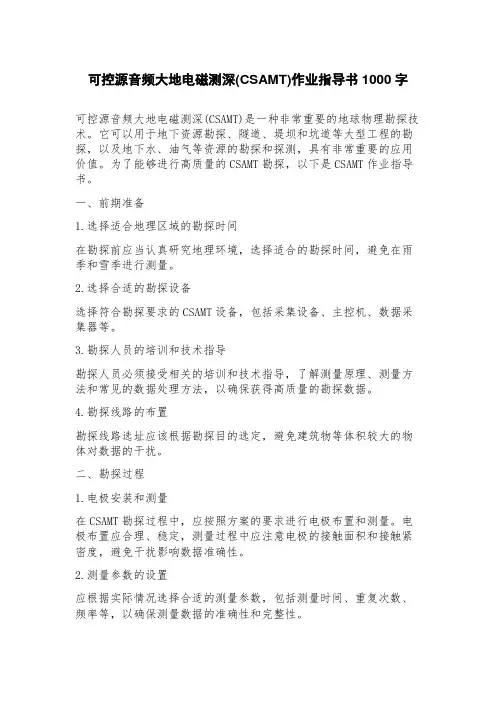

可控源音频大地电磁测深(CSAMT)作业指导书1000字可控源音频大地电磁测深(CSAMT)是一种非常重要的地球物理勘探技术。
它可以用于地下资源勘探、隧道、堤坝和坑道等大型工程的勘探，以及地下水、油气等资源的勘探和探测，具有非常重要的应用价值。
为了能够进行高质量的CSAMT勘探，以下是CSAMT作业指导书。
一、前期准备1.选择适合地理区域的勘探时间在勘探前应当认真研究地理环境，选择适合的勘探时间，避免在雨季和雪季进行测量。
2.选择合适的勘探设备选择符合勘探要求的CSAMT设备，包括采集设备、主控机、数据采集器等。
3.勘探人员的培训和技术指导勘探人员必须接受相关的培训和技术指导，了解测量原理、测量方法和常见的数据处理方法，以确保获得高质量的勘探数据。
4.勘探线路的布置勘探线路选址应该根据勘探目的选定，避免建筑物等体积较大的物体对数据的干扰。
二、勘探过程1.电极安装和测量在CSAMT勘探过程中，应按照方案的要求进行电极布置和测量。
电极布置应合理、稳定，测量过程中应注意电极的接触面积和接触紧密度，避免干扰影响数据准确性。
2.测量参数的设置应根据实际情况选择合适的测量参数，包括测量时间、重复次数、频率等，以确保测量数据的准确性和完整性。
3.数据采集及文件存储勘探过程中应及时采集数据，并进行文件存储。
数据采集时应注意记录勘探线路位置和时间信息，保证采集的数据能够和勘探区域的地理位置一一对应。
三、后期处理1.数据的质量控制进行数据质量控制，并根据勘探结果对数据进行初步筛选，去掉可能存在的干扰数据。
2.数据的处理根据勘探目的，选择合适的数据处理方法，如频谱分析、角度域反演等。
在进行数据处理前，应先进行数据预处理，并做好数据的校正和标准化。
3.结果的解释和分析根据数据处理的结果进行结果的解释和分析，确定勘探区的物性模型，得到相关的资源信息和构造信息。
以上就是CSAMT作业指导书的内容，勘探人员在进行工作时应仔细遵循，以确保获得可靠的勘探数据和准确的信息。
可控源音频大地电磁法(CSAMT)勘查设计资料
可控源音频大地电磁法（CSAMT）勘查方案设计单位：二〇〇八年四月第一章前言1.1 项目概况目标任务是：查明区内地层、及构造的分布情况………………………1.2位置与交通1.3自然地理及经济地理概况1.4以往开展的类似工作第二章工作区域地质及构造情况第三章工作方法3.1测网布设3.2 工作方法及技术要求本次物探工作投入可控源音频大地电磁法执行以下有关规范、规程：1) 《可控源声频大地电磁法勘探技术规程》（SY/T 5772 – 2002）2) 《物化探工程测量规范》（DZ/T0153-1995）3) 《地球物理勘查图式图例及用色标准》（DZ/T0069 –1993）（1）工作中采用的仪器为加拿大凤凰公司生产的V8多功能电法采集系统。
根据工作区要求的勘查深度大、附近人文干扰大等实际情况，采用抗干扰能力强的可控源音频大地电磁法（CSAMT法）进行勘查，CSAMT法测量方式采用标量。
收发距暂定为3km，具体将按试验结果定。
了解300m深度范围内岩体、构造分布情况。
（2)数据处理采用V8多功能采集系统配套反演软件。
了解矿区内异常响应特征，包括异常强度、形态、范围、时间特性、频率特性、地质噪声及信噪比等，查明外来电磁噪声电平及干扰特征，检查设计工作精度工作装置等是否合理工方法是否有效等，并依据方法试验结果确认，确定最佳的装置和测量参数。
3.3 质量要求和评价3.4 可控源音频大地电磁法（CSAMT）精度及质量要求1）本次CSAMT测量的质量评价将通过计算检查点与原始测量卡尼亚电阻率的均方相对误差Mr来衡量。
其计算公式如下：Mr＜±5%为合格。
2）质量检查：总工作量的5%。
3）CSAMT工作精度综合CSAMT测地工作精度要求，CSAMT精度用电磁法测地精度表中B级精度。
3.5 仪器型号及主要技术指标3.5.1本项目拟使用以下几种物探仪器：V8多功能接收机、TXU-30多功能发射机、30KW发电机3.5.2各仪器主要技术指标如下：1）V8多功能接收机主要技术指标V8是加拿大凤凰公司自1975年以来研制开发的第八代多功能电法系统，在非常成熟的系统2000和V5,V6A的基础上，V8更趋向于尽善尽美，包括轻便坚固的采集系统和GPS同步系统以及触摸式防水ASCII键盘和彩色的背光屏幕，让操作员可以轻松地对数据质量进行监控处理。
可控源音频大地电磁测深CSAMT野外作业指导书

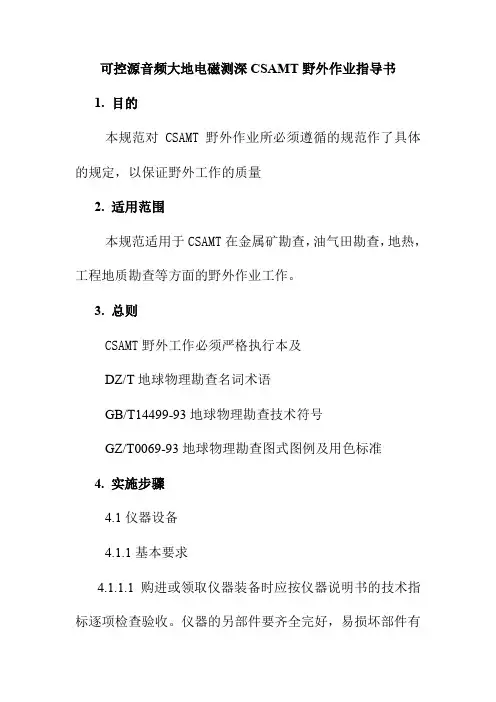

可控源音频大地电磁测深CSAMT野外作业指导书1. 目的本规范对CSAMT野外作业所必须遵循的规范作了具体的规定，以保证野外工作的质量2. 适用范围本规范适用于CSAMT在金属矿勘查，油气田勘查，地热，工程地质勘查等方面的野外作业工作。
3. 总则CSAMT野外工作必须严格执行本及DZ/T地球物理勘查名词术语GB/T14499-93地球物理勘查技术符号GZ/T0069-93地球物理勘查图式图例及用色标准4. 实施步骤4.1仪器设备4.1.1基本要求4.1.1.1购进或领取仪器装备时应按仪器说明书的技术指标逐项检查验收。
仪器的另部件要齐全完好，易损坏部件有一定量的备品，工具齐全。
4.1.1.2所有仪器设备如发射机，接收机，磁传感器，发电机组，电台等都应指定专人负责，严格按说明书的规定使用，维护和管理。
4.1.1.3仪器设备必须建立专门档案，及时详细记载仪器故障情况和处理结果以及使用交接等事项。
4.1.1.4仪器设备必须存放在阴凉，通风，干燥，无腐蚀气味，无强磁场的地方。
使用中要保持仪器清洁，干燥，防潮，防震，防尘，防爆晒。
4.1.1.5仪器设备在搬运中必须轻拿轻放，长途运输时应放入垫有海绵的包装箱内，并由专人负责运送。
4.1.1.6每年开工前和收工后，对所有仪器设备必须进行一次全面检查，维护和校准。
4.1.1.7所有仪器设备在正常工作期间，除日常维护保养外，必须按期进行下列检查：a.每天施工前后，必须进行自检，并取得合格的自检打印记录；b.每天施工前必须将接收机和发射机控制器单位晶振电源预热一小时后，在进行同步校准。
仪器各系统电源应每天充电；c.仪器每月应置于基点进行校验，其相对误差不得大于设计指导书4.2.3.2.c甲级的要求，每月检查一次接收机的测程误差，不得大于3%；d.非生产期间，需每月应进行一次通电检查，检查打印记录应存入档案。
电瓶应按说明书要求定期充电。
4.1.1.8仪器设备所配的另部件，备件及工具要随仪器妥善保管，不得作其它使用。

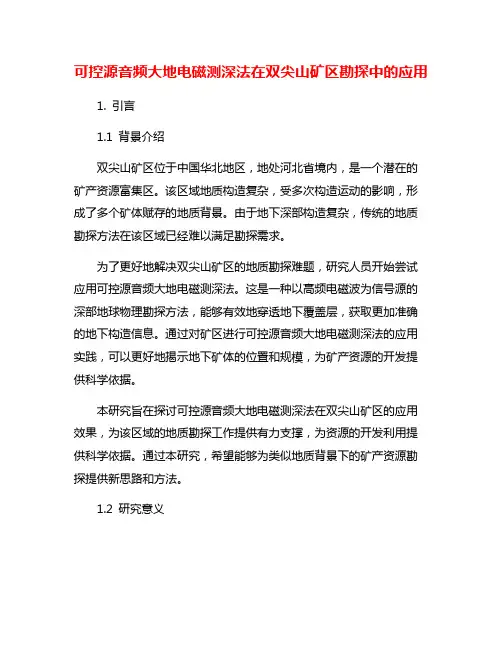

可控源音频大地电磁测深法在双尖山矿区勘探中的应用
可控源音频大地电磁测深法在双尖山矿区勘探中的应用1. 引言1.1 背景介绍双尖山矿区位于中国华北地区，地处河北省境内，是一个潜在的矿产资源富集区。
该区域地质构造复杂，受多次构造运动的影响，形成了多个矿体赋存的地质背景。
由于地下深部构造复杂，传统的地质勘探方法在该区域已经难以满足勘探需求。
为了更好地解决双尖山矿区的地质勘探难题，研究人员开始尝试应用可控源音频大地电磁测深法。
这是一种以高频电磁波为信号源的深部地球物理勘探方法，能够有效地穿透地下覆盖层，获取更加准确的地下构造信息。
通过对矿区进行可控源音频大地电磁测深法的应用实践，可以更好地揭示地下矿体的位置和规模，为矿产资源的开发提供科学依据。
本研究旨在探讨可控源音频大地电磁测深法在双尖山矿区的应用效果，为该区域的地质勘探工作提供有力支撑，为资源的开发利用提供科学依据。
通过本研究，希望能够为类似地质背景下的矿产资源勘探提供新思路和方法。
1.2 研究意义双尖山矿区是一个重要的矿业资源区域，地下矿产资源潜力巨大。
由于地下地质情况较为复杂，传统的勘探方法往往难以满足勘探需求。
研究如何更有效地进行矿区勘探具有重要的意义。
通过本次研究，我们将不仅可以验证可控源音频大地电磁测深法在双尖山矿区的适用性和有效性，也有望为矿区勘探提供新的思路和方法。
研究结果将对该地区的矿产资源开发和利用具有积极的促进作用，为地质勘探技术的发展和矿产资源的综合利用提供有力支撑。
本研究具有重要的理论和实践意义。
1.3 研究目的研究目的是为了深入探究可控源音频大地电磁测深法在双尖山矿区勘探中的应用效果和优势，验证其在矿区勘探中的可行性和有效性。
通过对矿区内地下结构和矿藏分布进行精准探测，为矿区的资源开发和利用提供科学依据和技术支持。
通过研究可控源音频大地电磁测深法的应用实践，总结其在实际勘探中遇到的问题和挑战，为未来在矿区勘探中更好地应用该技术提供经验和参考。
最终的目的是全面评估该方法在双尖山矿区勘探中的效益和应用价值，为矿区勘探工作提供科学依据和技术支持。
可控源音频大地电磁测深CSAMT资料整理解释作业指导书
可控源音频大地电磁测深CSAMT资料整理解释作业指导书1．目的本规程对CSAMT资料整理和解释工作必须遵循作了具体的规定，以保证资料的质量。
2．适用范围本规程适用于CSAMT资料的整理和解释工作。
3．总则CSAMT资料的整理和解释工作必须严格执行本规定及DZ/T地球物理勘查名词术语GB/T14499-93地球物理勘查技术符号GZ/T0069-93地球物理勘查图式图例及用色标准4．实施步骤4.1资料整理4.1.1基本要求资料整理按工作进度可分为当日整理、阶段整理、野外验收前整理、最终验收前整理。
在各阶段上资料整理的基本要求为：4.1.1.1及时对各种原始记录、曲线、磁盘(带)、测线坐标进行编录。
4.1.1.2施工单位必须配备现场处理系统，现场处理系统应具备常规处理的基本模块，一般包括各类支曲线图，剖面图，平面图，一维正反演，振幅一相位转换，静态效应校正，相关滤波等。
4.1.1.3所有观测数据按处理系统要求的格式输入微机，并打印或汇成曲线4.1.1.4对所有数据进行100%检查，对可疑数据进行检查，确保原始数据的可靠性。
4.1.2数据的编辑与平滑4.1.2.2对测点中偏离太大，明显畸变的数据进行平滑差值。
4.1.2.2原则上不作自动平滑，不随意删除频点，对曲线首尾支畸变严重的频点，应参考相邻测点予以校正。
4.1.2.3应提交一套完整的编辑平滑后的数据。
4.1.3资料的平面波场处理4.1.3.1近场校正，一般应采用全区视电阻率校正法，也可根据相应仪器提供的校正软件进行校正。
4.1.3.2近场校正后的曲线应当平滑连续，没有超过45°陡峭上升现象，否则应采用采用多种校正方式做比较试验，以选择最佳校正方法。
4.1.4静态位移校正4.1.4.1根据已知地质资料和原始断面等值线图(视电阻率，相位，电场，磁场等断面图)及地形起伏情况，判断可能静态位移现象及其严重性。
4.1.4.2选择最佳静态位移校正方法，对数据进行静态位移校正，校正后应当提供一套完整的数据。
电磁法勘探--可控源音频大地电磁测深法..
2.1 电磁法勘探--可控源音频大地电磁测深法(CSAMT)由于天然场源的随机性和信号微弱，MT 法需要花费巨大努力来记录和分析野外数据。
为克服MT 法的这个缺点，加拿大多伦多大学教授 D.W.Strangway 和他的学生Myron Goldstein 提出了利用人工（可控）场源的音频大地电磁法（CSAMT ）。
这种方法使用接地导线或不接地回线为场源，在波区测量相互正交的电、 磁场切向分量， 并计算卡尼亚电阻率，以保留AMT 法的一些数据解释方法。
自20世纪70年代中期， CSAMT 法得到实际应用， 一些公司相继生产用于CSAMT 法测量的仪器和应用解释软件。
进入80年代后，该方法的理论和仪器得到很大发展，应用领域也扩展到普查、 勘探石油、 天然气、 地热、 金属矿产、 水文、 工程、 环境保护等各个方面， 从而成为受人重视的一种地球物理方法。
虽然CSAMT 法属于一种人工源的频率电磁深测， 但和通常的频率域电磁测深不同。
这主要因为CSAMT 法测量两个相互垂直的电磁场切向分量计算卡尼亚电阻率， 因而具有较强的抗干扰能力， 且更容易获得对地电变化较灵敏的相位差信息； 又由于波区电磁场十分接近平面波， 因而其资料处理、 解释也较为简便， 可以保留AMT 法中的许多解释方法。
CSAMT 和AMT 或MT 亦有不同， 根本原因是CSAMT 法使用了人工场源，因而极化方向明显，信噪比高，易于观测。
但是，由于使用了人工场源， CSAMT 法必然受场源效应影响， 这主要包括非平面波效应、 场源附加效应、 阴影效应和测深通道的弯曲。
2.2.1 CSAMT 基本理论CSAMT 有2种常用的场源——水平电偶极子和垂直磁偶极子，此处注重讨论其场的特征和快速计算方法。
2.2.1.1水平层状半空间上水平如图2.2.1所示， N 层水平层状介质中第n 层的电阻率和层厚度分别记为ρn 和h n 。
水平电偶极子（接地导线）位于层状介质表面，偶极矩为P=IdL （I 为谐变电流）。
第六章可控源音频大地电磁测深
第六章可控源音频大地电磁测深可控源音频大地电磁测深(Controlled Source Audio —frequency Magnetotelluric , 简称 CSAMT 是一种利用接地水平电偶源为信号源的一种电磁测深法。
该方法的工作频率为音频,其原理和常规大地电磁测深法类似,其实质是利用人工激发的电磁场来弥补天然场能量的不足。
由于 CSAMT 具有野外数据质量高、重复性好,解释与处理方法简单(解释方法直接套用 MT 方法、解释剖面横向分辨率高、方法不受高阻层屏蔽及工作成本低廉等优点。
近年来,该方法不仅在我国南方和西北地区油气勘探中得到了广泛应用,而且在工程物探、电法找水和地热与金属矿勘探方面也受到了地球物理工作者的青睐。
4.6.1 CSAMT 的基本理论根据在南方地区的试验发现,电偶极子方式的 CSAMT 具有机动性强、效率高、成本低但勘探深度小于 MT ,较之磁偶极子方式更适应于南方地区的油气勘探工作。
因此,本章中仅介绍电偶极子方式的 CSAMT 法。
一、均匀半空间介质中接地水平电偶极子的电磁场如图 4.6.1 建立直角坐标系。
假定电偶极子向地下供入的是谐变场 i t ew - ,在似稳状态下,我们有 P 点的电磁场分量的表达式为3 cos 1(1 2 ikr r Idl E e ikr rqps - éù =++ ëû (4.6.1 3 sin 2(1 2 ikr Idl E e ikr r q qps - éù =-+ ëû (4.6.211101 3 sin 3(((((( 22222222 r o Idl ikr ikr ikr ikr ikr ikr ikr H I K I K I K r q p ìü éù=+- íý êú ëû îþ(4.6.3112 cos (( 222r Idl ikr ikrH I K r q p =-(4.6.422 22 3sin 1 1(1 23 ikrz Idl H e ikr k r k r q p éù =--+- êú ëû(4.6.5式中,s 为均匀介质中的电导率;Idl 为电偶极矩;r 为收发距;q 为 P 点的方位角; m I 、 m K 为第 m 阶修改后的贝塞尔函数。
可控源音频大地电磁测深(CSAMT)作业指导书
目录章节号内容页码1. 立项作业指导书 (2)2. 设计编写作业指导书 (4)3. 野外作业指导书 (11)4. 资料整理作业指导书 (16)5. 资料野外验收作业指导书 (20)6. 成果报告编写作业指导书 (23)7. 成果报告评审作业指导书 (26)立项作业指导书1.目的立项是可控源音频大地电磁测深法(CSAMT)工作质量的起点，其质量将直接影响成果质量和找矿效果。
本规范对可控源音频大地电磁测深法立项工作所必须遵循的规则作了具体规定，以提高立项质量。
2.适用范围本规范适用于申请上级主管部门、社会企事业单位委托承包、招标承包的可控源音频大地电磁测深法的前期立项工作。
3.总则可控源音频大地电磁测深法立项工作必须严格执行本规定及DZ/T地球物理勘查名词术语GB/T14499-93地球物理勘查技术符号GB/T0069-93地球物理勘查图式图例及用色标准4.实施步骤4.1 综合研究在确定任务时，应结合具体情况系统地收集和细致地研究目标区内前人工作成果资料(含以往地质、物探、化探、遥感等资料)，作到充分利用已有资料，不作重复工作，分析在以往工作成果基础上获得新成果的可能性和新成果的价值，研究开展可控源音频大地电磁测深法的地球物理前提及方法的有效性。
4.2 项目规划4.2.1可控源音频大地电磁测深法(以下简称CSAMT)是利用人工源建立谐变电磁场，在固定发收距r的情况下人为的改变电磁场的频率f，以达到探测地下不同深度地层构造的目的。
该方法的主要特点是能穿透高阻容屏蔽层，探测深度大，分辨率高。
可用于金属矿勘探、油气田勘探、深部地层构造勘探和解决水文工程地质等问题。
4.2.2 CSAMT应用条件4.2.2.1勘查对象与周围地质体之间存在较明显的电阻率差异。
4.2.2.2勘查对象产生的电性异常能从干扰背景中分辨出来。
4.2.2.3凡属下列情况之一者，只宜列为试验研究项目a.方法有效性尚不明确的新区b.新装置、新参数的探索与使用c.外来电磁噪声干扰较严重，使用现有仪器及观测的效果受到影响的地区。
可控源音频大地电磁测深法
可控源音频大地电磁法(CSAMT) 是在大地电磁法 (MT)和音频（n×10-1~n×103）大地电磁法(AMT)的基 础上发展起来的一种人工源频率域电磁测深方法.实质 是人工源卡尼亚电阻率测深法，有三大特点：使用人 工场源; 测量卡尼亚电阻率，而不是测量单分量视电阻 率;改变频率进行测深; 为了克服AMT 观测上的一些困难，20世纪70年代 初，加拿大多伦多大学的D.W.Strangway教授和他的学 生M.A．Goldstein提出沿用AMT的测量方式，观测人工 供电产生的音频电磁场。由于所观测电磁场的频率、 场强和方向可由人工控制，而其观测方式又与AMT法 相同，故称这种方法为可控源音频大地电磁法 (CSAMT)。
垂向区的布置图
CSAMT的仪器是具有实时处理的数字化仪，频率范围要求从0.1到200 Hz为了使用 更为有效，仪器应为多道。最高采样率要求达到0.25ms。每道都要有去假频滤波器和 抑制电源干扰的滤波器，同时整机的特性必须噪声低、输入阻抗高，道间干扰小。 GDP-32Ⅱ+仪器照片 V8仪器照片
3）提高观测质量的技术措施
—— 阻抗相位
3.4.2 CSAMT野外工作方法
1）最佳测量分量和位置的选择 垂向区：供电偶极的赤道区， r 共轴区：供电偶极的轴向区，
4
为远区。
r 5
为远区。
2）野外工作方法技术
供电偶极距：一般为1～3km 测点距供电偶极的距离（收发距）：5～20km 电场测量电极距：10～300m，一般用不极化电极 接收的磁场信号经绝缘线输送到接收器与电场同时记录。
3.4.4
应用实例
1）CSAMT在山西沁水盆地煤层气勘探中的应用
可控源音频大地电磁法CSAMT介绍
上部静态效应 旳“挂面条” 异常，使中部 旳低阻异常形 态畸变。
底部旳高阻 异常，可能 是近场效应 旳成果。
甘肃花牛山金银铅锌矿
此类“直上 直下”旳 “挂面条” 异常，是静 态效应校正 做旳不好引 起旳假异常。
底部旳特高 阻异常，很 可能是“近 场效应”旳 成果，应引 入“近场效 应校正”。
采用MT旳数据处理和解释 软件处理CSAMT资料,效果 一般不佳:
CSAMT“静态效应”旳特点
CSAMT相对于MT静态效应有特点
1. 测量电极距较小，静态效应更突出； 2. 高频段供电电流较小，观察误差较大
3. 测点距较小，且一般（标量测量）与 测量电极距相同，成EMAP布极；
4. 相位观察精度可能较高。
CSAMT应该，而且能够建立和采用 与MT不同旳静态效应校正措施。
1. 静态效应校正效果往往不好
2. 不作近场效应校正，使深部 出现高阻假异常。
采用优异CSAMT软件， 对上述三个CSAMT资料 旳处理和解释成果。
本区出现 大量“直 上直下” 旳异常 （所谓 “挂面条” 异常）， 很可能是 静态效应 校正做旳 不好旳成 果。
电阻率断面及解释推断图（2023年计 算）
a＝900Ωm， f ＝1 Hz时， ＝15 km
近场校正
•当不满足“远区场”条件
（r>3 ）时，需要做“近场校
正”。 •已经建立了多种“近场校正”措
施，使观察成果能形象地反应地
近场校正例1
均匀大地
近场校正例2
低型二层大地
近场校正例3
Q型三层大地
近场校正例4
K型三层大地
近场校正例5
HK型四层大地
热烈祝贺内蒙古地矿局 物探方法技术及测试分析高级培训班
可控源音频大地电磁测深(CSAMT)作业指导书
可控源音频大地电磁测深(CSAMT)作业指导书可控源音频大地电磁测深(CSAMT)作业指导书1.引言1.1 编写目的1.2 文档范围2.测深原理2.1 可控源音频大地电磁测深原理概述2.2 CSAMT的工作机制2.3 CSAMT仪器设备及原理3.作业前准备3.1 前期资料调研3.2 现场勘测3.3 人员配备及技术要求3.4 仪器设备准备4.测深作业流程4.1 现场测深位置布置4.2 探头安装和配置4.3 信号发射和接收4.4 数据采集和处理5.数据处理与解释5.1 数据校正与滤波处理5.2 CSAMT数据解释原则5.3 深度判定方法5.4 地下结构解释方法6.作业安全与注意事项6.1 作业前的检查与准备6.2 操作安全规范6.3 紧急事故处理与应急预案7.结束作业与报告撰写7.1 作业结束事项7.2 数据处理与结果展示7.3 报告撰写要求8.附录8.1 测深仪器设备说明书8.2 数据处理软件使用手册8.3 术语表8.4 参考文献附件：1.CSAMT仪器设备说明书2.数据处理软件使用手册法律名词及注释：1.CSAMT：可控源音频大地电磁测深说明：CSAMT是一种地球物理勘探方法，通过测量地下介质对电磁波的响应来推断地下结构。
2.数据校正与滤波处理说明：数据校正是指对测得的原始数据进行处理，消除干扰因素，提高数据质量。
滤波处理是指对数据进行滤波处理，提取出有效信息。
3.深度判定方法说明：深度判定方法是指根据CSAMT数据的特征，判断地下结构的深度。
4.地下结构解释方法说明：地下结构解释方法是指利用CSAMT数据分析和解释地下地质结构。
可控源音频大地电磁测深CSAMT野外资料验收作业指导书
可控源音频大地电磁测深CSAMT野外资料验收作业指导书1．目的本规程对CSAMT资料野外验收所必须遵循的规则作了具体的规定。
2．适用范围本规程适用于CSAMT资料的野外验收工作。
3．总则CSAMT资料的野外验收工作，必须严格执行本规定及调查项目野外验收暂行办法。
4．实施步骤4.1验收前对原始资料必须进行系统整理，校对，检查工作。
对于控制不够的地段补做工作，对于遗留问题进行修正，必要时组织人员复查。
4.2验收前必须进行综合整理，编制相关综合图件，并对综合图件进行系统检查，修正。
4.3验收前必须对所有资料进行系统的检查，校对，校对其吻合性，检查批注，内容及格式等的全面性，合理性，规．范性，在此基础上编写项目工作总结，有条件时制作幻灯片。
4.4验收前必须对各类资料分类，编目，造册，规范管理工作，并填写资料清单。
4.5项目实施分队在计划验收前一个半月，向院总工办提出野外验收申请，以便于院向有关主管部门申请有关事项和联系局监督专家等。
4.6委托我院验收项目的验收人员由局监督专家，院领导，质量办，有关专业调查部人员组成，人数5~7人。
其中院监督审查专家2人以上，院质量体系评审员1人以上。
4.7院决定验收的前3~5日电话通知项目承担单位有关事宜。
4.8验收对象为：野外实地和各项原始资料(包括实物资料)。
验收内容为：工作任务完成情况，对各类地质现象的控制程度，技术方法的合理性，资料的完整性，可靠性，一致性及质量记录的全面性，野外异常图存在的问题及要补作的工作及质量体系运行情况等。
验收时间为5~7天，其中野外天以上。
2实地检查时间．4.9野外验收须要提供的资料4.9.1应提供的原始资料a.原始数据软盘b.操作员工作记录，测点班报c.视电阻率原始记录曲线d.点位测量记录及其数据软盘e.仪器检测，维护及标定记录4.9.2应提供预处理数据软盘及相应的打印资料a.视电阻率及相位曲线及数据软盘b.视电阻率和相位剖面图c.其他资料4.9.3应提供以下表册及野外工作总结a.可控源音频大地电磁测深勘探地质任务完成情况表(见)b.可控源音频大地电磁测深勘探视电阻率，相位曲线质量评定表(见)见(可控源音频大地电磁测深勘探检查点误差统计表c.)d.野外工作总结4.10野外验收实行打分制，在此基础上，根据成果及较突出的问题编写验收意见书。
可控源大地电磁测深法_CSAMT_在沙漠腹地找水中的技术应用
可控源大地电磁测深法(CSAM T)在沙漠腹地找水中的技术应用严盛新(新疆有色地质勘查局物探大队 乌鲁木齐830011)摘 要 运用可控源大地电磁测深法在沙漠腹地进行水文物探工作在我国很少使用,无前人经验可供借鉴。
物探方法具有技术先进、透视力强、信息量大等诸多特点,但也有局限性和多解性的弱点。
为了发挥物探方法的特点,克服其自身的不足,在对资料进行解释时,应以实际资料建立的地球物理勘探模型和综合解释相互结合,以确保物性资料的准确性。
关键词 可控源大地电磁测深法(CSAM T) 沙漠腹地 找水 理论模型 综合解释 近些年,随着西部大开发的不断深入,在塔里木盆地大规模的油气资源被广泛开发、利用,工业及生活用水的需求越来越大,水资源短缺已成为制约能源开发的关键。
迫切需要在塔中找到可供使用的水源地,为油田开发提供便利服务。
基于此目的,我们在塔中开展了为期3个月的水文物探工作,在我区已有的两大沙漠,都具有形成历史较长、地表覆盖以细砂及亚砂土层为主的特点。
我们开展的工作区在塔克拉玛干沙漠腹地,工作区地下水丰富,沉积厚度一般在500～800m,山前坳陷带达上千米,低洼处1～2 m即可见水。
据钻探资料,塔中地区深部600多米深度仍为松散饱和含水砂层,局部含薄层亚粘土、粘土透镜体夹层。
塔里木盆地地下水长途径流向沙漠中补给,在向沙漠腹地运移过程中,由于径流滞缓,水位埋深浅,在高温蒸发浓缩作用下,地下水化学特征具有明显的垂直和水平分带性。
在水平方向上是径流路径愈长,地层颗粒越细,矿化度逐渐升高;同时在垂直于径流方向的水平面上,离古河道愈远,水质越差,粘土质含量越大,在沿垂直方向上具有上咸下淡的分带性,同时随着深度加深,地温增高,离子活动性加大。
通过实验表明:地下水电阻率与其矿化度、温度存在着密切关系。
经过测定数据对比发现:随着地下水矿化度的逐渐升高,电阻率逐渐降低,二者呈对数负关系。
这为我们利用CSAM T电法勘探在本区划分岩性分层及了解地下储水构造(主要指断裂构造)方面有了很好的基础。
可控源音频大地电磁测深法(CSAMT)ppt课件
• 对场源效应所作的改正统称为场源效应校正。
场源效应校正
• 非平面波效应的校正 • 场源附加效应及校正 • 场源阴影效应及校正
– 参考书目 – 何继善等编 可控源声频大地电磁法 中南工大出版社 1990
Controlled Source Audio Magneto Telluric (CSAMT)
A B
Transmitting Source
Offset
Hy Ex
Hy
R x Receiving Station
Ex
High signal-to-noise ratio and high precision within 3000m depth. 电磁法勘探技术
• 产生的影响：静态位移会使测深曲线的 定量解释结果，无论电阻率还是层厚度 都会产生误差；而在对视电阻率拟断面 图作定性解释时，会使粗心的解释者误 将静态位移推断为陡立的深大断裂或垂 向大延伸的异常体。因此，对静态位移 作校正，消除或减小其影响，是CSAMT资 料处理的一项不可缺少的重要任务
• 校正方法：静态位移不可避免，我们必 须对那些与水平电场E有关的测量值进行 校正。基本方法有三个： • 空间滤波法； • 相位积分法； • 使用独立的、无静态效应的测量结果进 行辅助校正
可控源音频大地电磁测深法 (CSAMT)
汇报内容
• • • • • 野外施工方法 理论模拟 资料处理 实例 资料归档
可控源音频大地电磁法(CSAMT)，采用人
工场源供电，其频率范围为0.25～8192Hz。由 于CSAMT法所观测电磁场的频率范围、场强和 方向可由人工控制，其观测方式又与MT方法相 同，所以称为“可控源音频大地电磁法”。
大地电磁测深法作业指导书
大地电磁测深法作业指导书大地电磁测深法是指可控源音频大地电磁测深(CSAMT)和音频大地电磁测深(AMT)。
1.目的为了规范和提高大地电磁测深法的勘查工作及其质量，提出该项目的设计、勘查、资料整理和报告编写等方面的要求。
2.适用范围本作业指导书主要针对地热勘查工作中的适用于大地电磁测深法，其他地质勘查中的大地电磁测深法应遵照相应的规范要求执行。
3.总则地热勘查工作中的大地电磁测深法工作，必需按本作业指导书和相应的规范要求执行。
设计编写1.实施步骤1.1 设计书编写的准备工作(综合研究)1.1.1 项目实施单位根据有关部门下达的《任务书》，认真研究项目的目标任务，落实设计编写的具体方案，系统收集，分析与任务有关的资料。
充分收集测区内所有前人工作成果资料(包括地质、矿产、物探、化探和遥感图像资料及各种科研成果)，详细研究各种资料的可信度和存在问题，了解测区地质构造轮廓及地层、火成岩分布等性质。
同时，应注意收集环境地质、水文地质、灾害地质、管道设施及输变电网布局等资料。
作到充分利用以往资料，不作重复工作，分析在以往工作成果基础上获得新成果的可能性和新成果的价值，分析方法的有效性，充分利用先进适用的方法技术，获得最大的地质找矿效果。
1.1.2必要时，应在设计前进行现场踏勘和方法有效性试验，其主要内容为：a.实地考察测区地形、地貌、交通及生活条件b.核对已收集的地质、物化探及测绘资料c.测定电性参数，并分析它们于勘查对象的相关性d.在某些典型地段进行方法有效性试验1.1.3落实编写部门和任务。
编写部门用两天时间起草编写的具体方案，报有关专业地质调查部门审核，经批准后着手设计前的准备工作。
1.2技术设计1.2.1 CSAMT装置AB接地长导线为发射源，在ｒ＞3δ(趋肤深度)的扇形范围内布置测网，通过在接收点同时测量电场和磁场两个互相垂直的水平分量的振幅和相位，计算阻抗视电阻率P E/H和相位差φE-H。
装置图如下：A1.2.2 CSAMT装置的技术要求1.2.2.1利用场强单分量视电阻率时，装置必须满足偶极子条件，而利用单一的比值视电阻率时可放宽。
可控源音频大地电磁测深法(CSAMT)教学教材
• 相位积分法；
• 使用独立的、无静态效应的测量结果进 行辅助校正
可控源音频大地电磁测深资料正 、反演
• 实际中多应用MT一维、二维或三维正反 演方法进行反演。
汇报内容
• 野外施工方法 • 理论模拟 • 资料处理 • 实例 • 资料归档
Application in XX city
CSAMT法的显著特点是工作效率高。人工场 源克服了天然场源信号弱的不足，因而信噪比高。 如果野外测点密集，按排列接收，一个小时左右 便可完成一套频率的测量，一台仪器一天便可完 成几个乃至十几个排列的观测。敷设一次供电线 路，能观测一块相当大的测区，生产效率高。
电磁法勘探技术
特点： 最高功率：200kw（传统: 30） 电流：100-150A（传统:30） 频率范围：9600-0.0078Hz （传统： 8192-0.125） 频点数：82（传统:14） 信噪比增加 勘探深度加大 分辨率提高
汇报内容
• 野外施工方法 • 理论模拟 • 资料处理 • 实例 • 资料归档
理论模拟计算
10000
RHO(omm) after correct
RHO(omm) pre-correct Ex
1000
100
100
10
10
1
10000 1000
100
10
1
fre q .(h z)
(a)
1
0.1
0.01
10000 1000
100
10
1
fre q .(h z)
(b)
10 1
0.1 0.01 0.001
Hy
1000 100 10 1 0.1 0.01
可控源音频大地电磁法
可控源音频大地电磁法(CSAMT)利用人工场源激发地下岩石，在电流流过时产生的电位差，接收不同供电频率形成的一次场电位，由于不同频率的场在地层中的传播深度不同，所反映深度也就与频率构成一个数学关系，不同电导率的岩石在电流流过时所产生的电位和磁场是不同的，CSAMT方法就是利用不同岩石的电导率差异观测一次场电位和磁场强度变化的一种电磁勘探方法。
CSAMT采用可控制人工场源。
测量由电偶极源传送到地下的电磁场分量，两个电极电源的距离为1-2km。
测量是在距离场源5—10km 以外的范畴进行．此时场源可以近似为一个平面波。
编辑本段优点由于该方法的探测深度较大(通常可达2km)，并且兼有剖面和测深双重性质，因此具有诸多优点：第一。
使用可控制的人工场源，测量参数为电场与磁场之比——卡尼亚电阻率．增强了抗干扰能力，并减少地形的影响。
第二，利用改变频率而非改变几何尺寸进行不同深度的电测深．提高了工作效率．一次发射町同时完成7个点的电磁测深。
第三．探测深度范围大，一般可达1~2km。
第四，横向分辨率高。
可以灵敏地发现断层。
第五，高阻屏蔽作用小，可以穿透高阻层。
与MT和AMT法相同，CSAMT 法也受静态效应和近场效应的影响．可以通过多种静态校正方法来消除“静态效应”的影响。
编辑本段前景CSAMT法一出现就展示了比较好的应用前景．尤其是作为普通电阻率法和激发极化法的补充，可以解决深层的地质问题，如在寻找隐伏金属矿、油气构造勘查、推覆体或火山岩下找煤、地热勘查和水文工程地质勘查等方面．均取得了良好的地质效果第一章野外工作方法和技术3.1 频率域激电工作程序3.1.1踏勘根据地质任务在选择测区时，应组织力量进行踏勘，踏勘的目的在于了解测区的地质特点和地球物理前提以及接地条件、干扰水平、生活驻地、交通运输等情况。
3.1.2试验工作对新的工作测区，在编写设计时应在典型的地质剖面上或具有代表性的地段，做一定数量的试验工作，具体实验工作量以能对测区的地球物理特征有一定的了解为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录章节号内容页码1. 立项作业指导书 (2)2. 设计编写作业指导书 (4)3. 野外作业指导书 (11)4. 资料整理作业指导书 (16)5. 资料野外验收作业指导书 (20)6. 成果报告编写作业指导书 (23)7. 成果报告评审作业指导书 (26)立项作业指导书1.目的立项是可控源音频大地电磁测深法(CSAMT)工作质量的起点，其质量将直接影响成果质量和找矿效果。
本规范对可控源音频大地电磁测深法立项工作所必须遵循的规则作了具体规定，以提高立项质量。
2.适用范围本规范适用于申请上级主管部门、社会企事业单位委托承包、招标承包的可控源音频大地电磁测深法的前期立项工作。
3.总则可控源音频大地电磁测深法立项工作必须严格执行本规定及DZ/T地球物理勘查名词术语GB/T14499-93地球物理勘查技术符号GB/T0069-93地球物理勘查图式图例及用色标准4.实施步骤4.1 综合研究在确定任务时，应结合具体情况系统地收集和细致地研究目标区内前人工作成果资料(含以往地质、物探、化探、遥感等资料)，作到充分利用已有资料，不作重复工作，分析在以往工作成果基础上获得新成果的可能性和新成果的价值，研究开展可控源音频大地电磁测深法的地球物理前提及方法的有效性。
4.2 项目规划4.2.1可控源音频大地电磁测深法(以下简称CSAMT)是利用人工源建立谐变电磁场，在固定发收距r的情况下人为的改变电磁场的频率f，以达到探测地下不同深度地层构造的目的。
该方法的主要特点是能穿透高阻容屏蔽层，探测深度大，分辨率高。
可用于金属矿勘探、油气田勘探、深部地层构造勘探和解决水文工程地质等问题。
4.2.2 CSAMT应用条件4.2.2.1勘查对象与周围地质体之间存在较明显的电阻率差异。
4.2.2.2勘查对象产生的电性异常能从干扰背景中分辨出来。
4.2.2.3凡属下列情况之一者，只宜列为试验研究项目a.方法有效性尚不明确的新区b.新装置、新参数的探索与使用c.外来电磁噪声干扰较严重，使用现有仪器及观测的效果受到影响的地区。
d.勘查对象与围岩之间电性差异较小，或勘查对象的相对规模不大，埋深较大，无法肯定是否能测出异常响应的地区。
4.3 项目论证在开展可控源音频大地电磁测深的工作中，必须按区划、区调、物化探、地质普查勘探与科研等“五统一”部署工作，进行综合找矿，综合评价，以减少CSAMT异常的多解性。
为此，应根据CSAMT方法本身的特点及所能解决地质问题的能力，合理地确定CSAMT的具体任务及其在综合方法中的作用。
当目标区存在着多种CSAMT异常可能时，要组织有关技术人员对目标任务，立项的可行性进行论证，主要对立项依据、指导思想、工作性质、部署原则、工作重点、地区安排、技术战略、预期成果、组织管理和经费概算等进行论证，提出切实可行的意见和建议。
4.4 项目发布发布立项计划，并根据资料占有情况，人员设备状况对拟定项目作出主要工作量安排和立项申请编制时间安排。
承担立项申请编制人员，根据安排意见及时组织收集地、物、化、遥资料和有关标准，编制立项申请。
4.5 立项申请根据专家的规划，论证意见和建议及立项指南及时编写和提交项目申报材料，项目申报材料的要求，按地质调查项目立项暂行规定及程序文件执行。
5.考评标准5.1申报材料齐全，符合立项相关要求。
5.2立项依据充分，任务目标恰当。
5.3技术路线先进，实施方案可行。
5.4工种、方法配置合理，主攻方向明确。
5.5经费概算合理。
设计编写作业指导书1.目的CSAMT项目设计是把有关的理论和技术规范细化，作出具体的规定，以保证设计编写的质量。
2.适用范围本规范适用于CSAMT项目设计编审工作。
3.总则CSAMT设计编写工作必须严格执行本规定及DZ/T地球物理勘查名词术语GB/T14499-93地球物理勘查技术符号GB/T0069-93地球物理勘查图式图例及用色标准中国地质调查局地质调查项目设计编写总体要求中国地质调查局地质调查项目设计编写技术要求中国地质调查局地质调查项目设计预算编制暂行办法中国地质调查局地质调查项目设计预算暂行办法中国地质调查局地质调查项目设计审查暂行办法中国地质调查局地质调查项目设计预算审查暂行办法4.实施步骤4.1 设计书编写的准备工作(综合研究)4.1.1 项目实施单位根据有关部门下达的《任务书》，认真研究项目的目标任务，落实设计编写的具体方案，系统收集，分析与任务有关的资料。
充分收集测区内所有前人工作成果资料(包括地质、矿产、物探、化探和遥感图像资料及各种科研成果)，详细研究各种资料的可信度和存在问题，了解测区地质构造轮廓及地层、火成岩、矿产的分布等性质，建立阅读卡片。
同时，应注意收集环境地质、水文地质、灾害地质、管道设施及输变电网布局等资料。
作到充分利用以往资料，不作重复工作，分析在以往工作成果基础上获得新成果的可能性和新成果的价值，分析方法的有效性，充分利用先进适用的方法技术，获得最大的地质找矿效果。
4.1.2设计前必须组织有关人员对任务书进行评审，审查各项要求是否规定的合适，明确，充分理解各项要求和目标任务，了解各部的人员设备状况满足要求的能力，认真领会任务书的各项要求，特别是有关地质效果的要求，若认为其某些要求不明确，应及时向下达任务书的单位进一步明确；若认为任务书中某些要求难以达到或不甚合理，应与任务书下达单位协商调整。
4.1.3必要时，应在设计前进行现场踏勘和方法有效性试验，其主要内容为： a.实地考察测区地形、地貌、交通及生活条件 b.核对已收集的地质、物化探及测绘资料 c.测定电性参数，并分析它们于勘查对象的相关性 d.在某些典型地段进行方法有效性试验4.1.4落实编写部门和任务。
编写部门用两天时间起草编写的具体方案，报有关专业地质调查部门审核，经批准后着手设计前的准备工作。
4.2技术设计 4.2.1 CSAMT 装置AB 接地长导线为发射源，在ｒ＞3δ(趋肤深度)的扇形范围内布置测网，通过在接收点同时测量电场和磁场两个互相垂直的水平分量的振幅和相位，计算阻抗视电阻率P E/H 和相位差φE-H。
装置图如下：A4.2.2 CSAMT 装置的技术要求4.2.2.1利用场强单分量视电阻率时，装置必须满足偶极子条件，而利用单一的比值视电阻率时可放宽。
4.2.2.2确定ｒ距(发射源到测量点的距离)的原则是确保勘探深度和分辨率能力的条件下宜小不宜大。
ｒ距大小可通过正演模拟和实地试验来选择，一般要求如下：ｒ≥3H(H 为目标物埋深) AB ≤21ｒ MN<101ｒ4.2.2.3 ｒ方向应尽量和地层，构造走向一致，在未知区施测时，可待构造位置大致确定后再进行二次布置。
4.2.2.4测区基本收发距应统一，并应有3%的坐标点作ｒ距观测，布置在主测线，已知地段和典型的地电断面上。
4.2.2.5需要同时勘查测区内不同深度的标志层时，对浅部标志层应另布置相应的小ｒ距进行对比。
4.2.2.6记录点应选在接收中心。
4.2.2.7当用发射点固定的扇形装置观测比值视电阻率时，扇形角应控制在60°的范围内，观测单分量视电阻率时应为30°。
移动发射点位置时，至少有两个接受点衔接。
若衔接差异大，则要增加衔接点。
4.2.2.8发射点相对接收点位置，全区要统一。
4.2.3工作精度4.2.3.1 CSAMT 工作精度用全区质量评级标准衡量，全区质量评级标准包括系统质量和原始记录质量两部分。
全区质量评级标准如下：4.2.3.2系统检查工作的评价a.系统检查观测在全区不能少于总工作量的5%。
其中，不同日期重新布极检查观测不能少于1/3。
b.系统检查点应随机抽取，重点放在地质异常，质量疑义，曲线无规律的区段，并大体均匀分布全区。
c.系统检查评级标准d.均方相对误差用下列公式计算m=±21)(21/∑=-n i A A A ii i n 式中：n 频点数(i=1.2……n) A i ：第i 个频点的电阻率或相位A i ′：检查观测第i 个频点的电阻率或相位注：单频点系列仪器(即频率按2倍递增)高频第一个频点和双频点系列仪器(加密)高频第一、第二频点检查可不参与评级。
4.2.3.3物理点原始记录评级标准 a.甲级、乙级评级标准注：(1) 不符合质量要求的频点系指不符合规范质量要求所观测的频点或记录不全，经涂改的频点。
(2) 畸变点指超过曲线圆滑值±5% 。
b.达不到乙级和有下列情况之一者，评为废品：（1）采用的装置达不到目的者。
（2）不符合质量要求的频点连续出现三个。
（3）检查观测超限三个频点。
（4）观测所用仪器未按规定检验或校验未达到要求。
（5）未按设计施工，所观测的测点既无助于解决设计的地质任务，无助于方法，仪器的改进。
（6）定点、定线精度未达到规定要求。
4.2.4测网布置原则4.2.4.1测线要尽可能垂直于勘查对象的总体走向，并尽可能与已知点相接。
4.2.4.2勘探网度要与地质任务、勘探程度，最终成果平面图比例尺相适应。
要求对勘探区的最小勘查对象至少有两条测线，每条测线不少于两个相邻测点予以控制。
在构造复杂地区，测网可适当加密。
4.2.4.3测线及测点编号按自西向东，自南向北的顺序编录。
4.2.4.4在完成任务的前提下，测线距宜选择和发收距ｒ一致。
4.2.5测地工作4.2.5.1测点的平面位置其电位误差工作比例尺的成果图上应不大于2毫米；高程误差应满足：当勘查对象的最小埋深超过50米时，不得超过最小埋深的2% ；当勘查对象的最小埋深不足50米时，其高程误差应小于1米。
4.2.5.2测网基线或重要剖面端点，均应埋设固定标志并与测区附近的三角点或物探测网控制点联测。
4.2.6生产试验工作4.2.6.1开工初期应在测区选择有代表性的地电断面和观测条件尤其是有钻孔的已知地段进行多参数、变ｒ距的生产试验工作。
4.2.6.2生产试验工作的目的a.了解勘查对象的异常响应特征。
b.查明外来电磁干扰特征。
c.检查仪器设备的工作性能。
d.检验工作精度，测网密度，工作装置等是否合理。
4.2.7设计书编写4.2.7.1设计编写时，项目负责人必须依据设计编写要求，编制详细的设计提纲，报项目实施单位审批。
项目负责人按批准的提纲，及时组织设计编写人员，参照有关标准，按时完成设计文稿编写工作。
4.2.7.2设计书的主要内容包括：项目名称，工作地区，范围，比例尺，任务及目的，地质，地球物理特征，工作方法与技术，提交的成果，技术经济指标与生产管理，设计附图，附表等。
5.设计评审5.1项目设计在规定期限内编制完备，上报院总工办，总工办组织人员初审，并填制初审意见表。
5.2初审未通过的设计，打回编制部门责令期限修改补充。
对于初审通过的设计进行复制，并汇同项目任务书，初审意见一并上报。
