TB混凝土原材料检测项目及频率

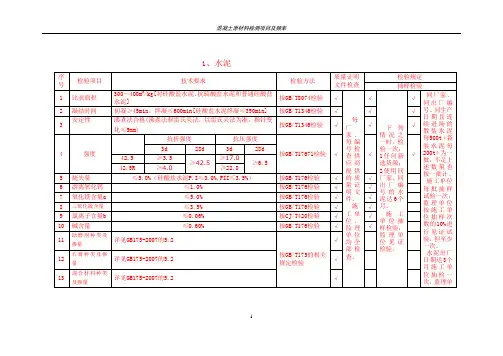

1、水泥

2、在氯盐环境条件下，混凝土宜采用低氯离子含量的水泥，不宜使用抗硫酸盐硅酸盐水泥。

3、在硫酸盐化学侵蚀环境条件下，混凝土应采用低C3A含量的水泥，且胶凝材料抗蚀系数（56d）不得小于0.80 。胶凝材料抗蚀系数按附录F检验。

2、粉煤灰

2、应采用岩相法检验细骨料的矿物组成和类型，再按快速砂浆棒法进行快速砂浆棒膨胀率进行检验，快速砂浆棒膨胀率应小于3.0%，0.10（含）~0.20

（不含）%时，混凝土的碱含量应满足表6.3.2规定；0.20（含）~0.30（不含）%时，还应对混凝土采取抑制碱－骨料反应的技术措施，并经试验证明抑制有效。梁体、轨道板、轨枕、接触网支柱等构件中使用的细骨料的快速砂浆棒膨胀率应小于0.20%。

3、冻融破坏环境下，细骨料的含泥量应不大于2.0%，吸水率不大于1%;

4、当细骨料中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门检验，确认能满足混凝土耐久性要求时，方能采用。

筋最小间距的3/4，配制强度等级C50及以上预应力混凝土时，粗骨料的最大公称粒径不应大于25mm。

2、应采用岩相法检验粗骨料的矿物组成，若含有碱—硅酸反应活性矿物，其砂浆棒膨胀率应小于0.10%，否则按《验标》第6.3.2的要求采取技术措施。不得使用具有碱—硅酸反应活性矿物的骨料。

2、抽检试验用水泥宜为工程用水泥。

2、抽检试验用水泥宜为工程用水泥。

2、养护用水除不溶物、可溶液物可不作要求外，其它质量要求同拌合用水一致。
