轴承座的实体建模、网格划分、加载、求解及后处理
有限元分析轴承座

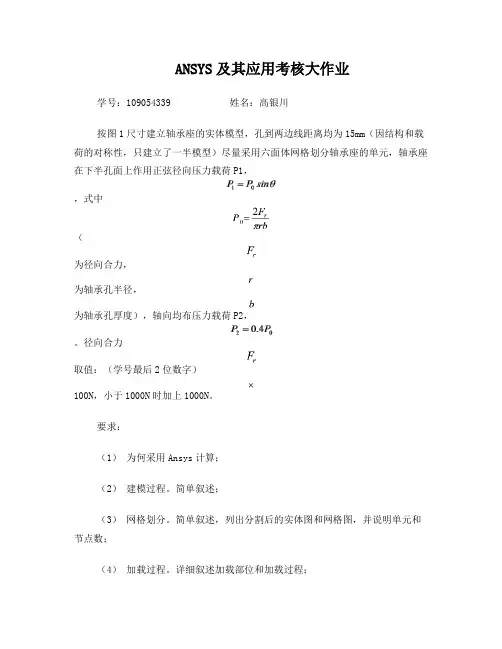

ANSYS及其应用考核大作业学号：109054339 姓名：高银川按图1尺寸建立轴承座的实体模型，孔到两边线距离均为15mm（因结构和载荷的对称性，只建立了一半模型）尽量采用六面体网格划分轴承座的单元，轴承座在下半孔面上作用正弦径向压力载荷P1，，式中（为径向合力，为轴承孔半径，为轴承孔厚度），轴向均布压力载荷P2，。
径向合力取值：（学号最后2位数字）100N，小于1000N时加上1000N。
要求：（1）为何采用Ansys计算；（2）建模过程。
简单叙述；（3）网格划分。
简单叙述，列出分割后的实体图和网格图，并说明单元和节点数；（4）加载过程。
详细叙述加载部位和加载过程；（5）计算结果。
列出米塞斯等效应力、第一主应力和变形图，并进行强度分析；（6）学习体会；一.采用Ansys计算的原因随着现代工业的不断发展，人们对产品质量的要求逐步提高，传统的产品设计技术目前已远远不能满足产品的功能和市场的要求。
而现代设计技术是以电子计算机为手段，以网络为基础，建立在现在管理之上，运用工程设计的新理论、新方法，实现计算机结果最优化，设计过程高效化的设计技术，它是传统设计技术的延伸和发展，它使传统设计技术发生了质的飞跃。
有限元法已成为非常普及的数字化分析方法，国际上已发布了众多的有限元分析软件，因此，甚至可以说只要你能够进行工程设计和画图，就可以进行有限元分析。
因此采用Ansys计算，很方便，很实用。
二. 建模过程。
1. 创建基座模型（1）生成长方体（2）平移并旋转工作平面（3）创建圆柱体2. 创建支撑部分3. 偏移工作平面到轴瓦支架的前表面4．创建轴瓦支架的上部5. 在轴承孔的位置创建圆柱体为布尔操作生成轴孔做准备6．从轴瓦支架“减”去圆柱体形成轴孔.7. 创建一个关键点8.创建一个三角面并形成三棱柱9.关闭 working plane display.10．沿坐标平面镜射生成整个模型.11.粘接所有体.三. 网格划分网格划分是有限元分析的关键环节，有时候好的网格划分不仅可以节约计算时间，而且往往是求解成功的钥匙。
ANSYS培训资料

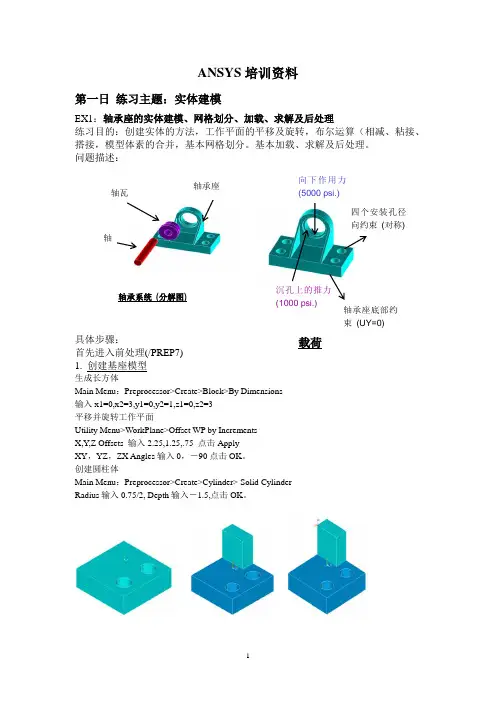

轴承座轴瓦 轴 四个安装孔径向约束 (对称) 轴承座底部约束 (UY=0) 沉孔上的推力(1000 psi.)向下作用力 (5000 psi.) ANSYS 培训资料第一日 练习主题：实体建模EX1：轴承座的实体建模、网格划分、加载、求解及后处理练习目的：创建实体的方法，工作平面的平移及旋转，布尔运算（相减、粘接、搭接，模型体素的合并，基本网格划分。
基本加载、求解及后处理。
问题描述：具体步骤： 首先进入前处理(/PREP7) 1. 创建基座模型生成长方体Main Menu ：Preprocessor>Create>Block>By Dimensions 输入x1=0,x2=3,y1=0,y2=1,z1=0,z2=3 平移并旋转工作平面Utility Menu>WorkPlane>Offset WP by Increments X,Y ,Z Offsets 输入2.25,1.25,.75 点击Apply XY ，YZ ，ZX Angles 输入0，－90点击OK 。
创建圆柱体Main Menu ：Preprocessor>Create>Cylinder> Solid Cylinder Radius输入0.75/2, Depth 输入－1.5,点击OK 。
载荷拷贝生成另一个圆柱体Main Menu：Preprocessor>Copy>V olume拾取圆柱体,点击Apply, DZ输入1.5然后点击OK 从长方体中减去两个圆柱体Main Menu：Preprocessor>Operate>Subtract V olumes首先拾取被减的长方体，点击Apply,然后拾取减去的两个圆柱体，点击OK。
使工作平面与总体笛卡尔坐标系一致Utility Menu>WorkPlane>Align WP with> Global Cartesian2. 创建支撑部分Utility Menu: WorkPlane -> Display Working Plane (toggle on)Main Menu: Preprocessor -> -Modeling-Create -> -V olumes-Block -> By 2 corners & Z在创建实体块的参数表中输入下列数值:WP X = 0WP Y = 1Width = 1.5Height = 1.75Depth = 0.75OKToolbar: SA VE_DB3. 偏移工作平面到轴瓦支架的前表面Utility Menu: WorkPlane -> Offset WP to -> Keypoints +1. 在刚刚创建的实体块的左上角拾取关键点2. OKToolbar: SAVE_DB4．创建轴瓦支架的上部Main Menu: Preprocessor -> Modeling-Create -> Volumes-Cylinder -> Partial Cylinder + 1). 在创建圆柱的参数表中输入下列参数:WP X = 0WP Y = 0Rad-1 = 0Theta-1 = 0Rad-2 = 1.5Theta-2 = 90Depth = -0.752). OKToolbar: SAVE_DB5. 在轴承孔的位置创建圆柱体为布尔操作生成轴孔做准备Main Menu: Preprocessor -> Modeling-Create -> V olume-Cylinder -> Solid Cylinder +1.) 输入下列参数:WP X = 0WP Y = 0Radius = 1Depth = -0.18752.) 拾取Apply3.) 输入下列参数:WP X = 0WP Y = 0Radius = 0.85Depth = -24.)拾取OK6．从轴瓦支架“减”去圆柱体形成轴孔.Main Menu: Preprocessor -> Modeling-Operate -> Subtract -> Volumes +1. 拾取构成轴瓦支架的两个体，作为布尔“减”操作的母体。
对轴承座进行有限元受力分析
四. 加载和求解 １. 定义分析类型 Main Menu >Solution > Analysis Type > New Analysis, 选择Static
2. 定义位移约束 提示：首先切换成前视图（front view） Main Menu >Solution> Define Loads >Apply >Structural>Displacement > On Areas, 在弹出对话框中选Circle
以小孔中心为圆心 画圆, 将圆周边刚好划入, 点击 OK.
在弹出的对话框中选全约束, 输入值为:0 用同样的方法,对四个孔圆柱面加全约束
3. 加载荷 便于保证载荷加到指定的面上,可先显示面的编号 Utility Menu >PlotCtrls> Numbering
Utility Menu >Plot> Areas
减去1个小圆 Main Menu>Proprocessor> Modeling>Operate>Booleans >Subtract> Volumes 弹出对话框中后，用光标先点基体(即总体，此时总体颜 色变红），点击OK，再点1个要减去的圆，再点击OK
5.建立右边部分 Main Menu> Preprocessor>Modeling>Create>Volumes >Block>By 2 corners & z, 在弹出的对话框中输入数据, 然后点击OK
Menu>Proprocessor> Modeling>Operate>Booleans >Subtract> VoMain lumes ,弹出对话框后，用光标先点基体(即总体，此时总 体颜色变红），然后点击OK，再点2个要减去的圆孔，再点击 OK (鼠标右键，点Replot刷新）
机械零件有限元分析实验报告
中南林业科技大学机械零件有限元分析实验报告专业：机械设计制造及其自动化年级： 2013级班级：机械一班姓名：杨政学号：20131461I一、实验目的通过实验了解和掌握机械零件有限元分析的基本步骤；掌握在ANSYS 系统环境下，有限元模型的几何建模、单元属性的设置、有限元网格的划分、约束与载荷的施加、问题的求解、后处理及各种察看分析结果的方法。
体会有限元分析方法的强大功能及其在机械设计领域中的作用。
二、实验内容实验内容分为两个部分：一个是受内压作用的球体的有限元建模与分析，可从中学习如何处理轴对称问题的有限元求解；第二个是轴承座的实体建模、网格划分、加载、求解及后处理的综合练习，可以较全面地锻炼利用有限元分析软件对机械零件进行分析的能力。
实验一、受内压作用的球体的有限元建模与分析对一承受均匀内压的空心球体进行线性静力学分析，球体承受的内压为1.0×108Pa，空心球体的内径为0.3m，外径为0.5m，空心球体材料的属性：弹性模量2.1×1011，泊松比0.3。
R1=0.3R2=0.5承受内压：1.0×108 Pa受均匀内压的球体计算分析模型（截面图）1、进入ANSYS→change the working directory into yours→input jobname: Sphere2、选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4node 42 →OK (back to Element Types window)→ Options… →select K3: Axisymmetric →OK→Close (the Element Type window)3、定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→ OK4、生成几何模型生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS→依次输入四个点的坐标：input：1(0.3，0)，2(0.5，0)，3(0，0.5)，4(0，0.3)→OK 生成球体截面ANSYS 命令菜单栏: Work Plane>Change Active CS to>Global SphericalANSYS Main Menu: Preprocessor →Modeling →Create →Lines →In Active Coord→依次连接1,2,3,4 点生成4 条线→OKPreprocessor →Modeling →Create →Areas →Arbitrary →By Lines→依次拾取四条线→OKANSYS 命令菜单栏: Work Plane>Change Active CS to>Global Cartesian5、网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool→(Size Controls) lines: Set→拾取两条直边:OK→input NDIV: 10 →Apply→拾取两条曲边:OK →input NDIV: 20 → OK →(back to the mesh tool window) Mesh: Areas，Shape: Quad，Mapped →Mesh →Pick All(in Picking Menu) → Close( the Mesh Tool window)6、模型施加约束给水平直边施加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement→On Lines →拾取水平边：Lab2: UY → OK给竖直边施加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement Symmetry B.C.→On Lines→拾取竖直边→OK 给内弧施加径向的分布载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure →On Lines →拾取小圆弧；OK →input V ALUE:1e8→OK7、分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →close8、结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window)Contour Plot→Nodal Solu…→select: DOF solution, 分别选X-Component of displacement + Deformed Shape with undeformed model;Y-Component of displacement + Deformed Shape with undeformed model;Displacement vector sum + Deformed Shape with undeformed model.Contour Plot→Nodal Solu…Stress 下分别选X-Component of stress + Deformed Shape with undeformed model;Y-Component of stress + Deformed Shape with undeformed model;Z-Component of stress + Deformed Shape with undeformed model;Vonmises stress + Deformed Shape with undeformed model.查看各后处理结果的数据并回答最后面的问答题。
轴承座及微机械车轮模型的网格划分及--轴承座的加载求解分析
轴承座及微机械车轮模型的网格划分及轴承座的加载求解分析一、实验目的掌握轴承座及微机械车轮模型的网格划分二、实验器材能够安装ANSYS软件，内存在512MHz以上，硬盘有5G空间的计算机三、实验说明(1)设置网格划分控制以建立需要的网格密度。
若需用自动网格划分功能，应在退出前处理后激活自适应网格划分。
(2)通过划分实体模型的网格生成节点和单元。
(3)在生成节点和单元后定义面与面的接触单元、自由度耦合及约束方程等。
(4)保存模型数据(5)退出前处理四、实验内容和步骤（一）、轴承座的网格划分及加载求解分析1. 定义工程名；过滤参数；2. 定义单元类型Main Menu>Preprocessor>Element Type >Add/Edit/Delete ...选择“Structural-Solid”，“10Node 92”单击OK3. 定义材料特性EX=2e5PRXY=0.3Toolbar: SAVE_DB4. 实体建模（已完成）5. 划分网络：用网格划分器Mesh Tool 将几何模型划分单元.Main Menu>Preprocessor>Mesh Tool...① 将智能网格划分器（ Smart Sizing ）设定为 “on”② 将滑动码设置为 “6” (也可将其设置为“5”或更小值来获得更密的网格) ③ 确认Mesh Tool 的各项为: Volumes, Tet, Free④ MESH —Pick All （如果在网格划分过程中出现任何信息，拾取 “OK” 或 “Close”）⑤ 关闭 Mesh ToolToolbar: SAVE_DB 6. 约束四个安装孔 Main Menu>Solution>Loads-Apply>Structural-Displacement>SymmetryB.C.-On Areas +① 绘出 Areas (Utility Menu: Plot-> Areas)② 拾取四个安装孔的8个柱面 （每个圆柱面包括两个面）说明：在拾取时，按住鼠标的左键便有实体增亮显示，拖动鼠标时显示的实体随之改变，此时松开左键即选中此实体。
轴承座进行结构分析-1
进行轴承座受力结构分析，轴承座材料弹性模量2.06E5，泊松比0.29，结构尺寸如图1所示，轴承座的底面受垂直方向的约束，底面螺栓孔受水平方向的约束，轴孔的台阶面受到的轴向推力。
要求底座与加强筋划分为六面体网格(Solid186)，其余部分划分为四面体网格(Solid 187)，用五面体单元进行过渡。
用Word文档写出前处理，处理和后处理的主要步骤，并附主要步骤的图片（实体模型，网格划分，约束加载），最后给出轴承座的V on Mises等效应力云图和变形图，判断轴承座强度能否满足要求。
（模型结构和载荷左右对称，可以先做出模型的一半，利用对称约束进行求解，然后显示整个模型的结果）。
（每班学号前15同学为第一组，其余为第二组，第一组材料用Q235钢，台阶面压力55Pa/mm2，第二组材料用HT200，台阶面压力35Pa/mm2，求解完成后保存.DB文件统一由学委拷贝上交，上交作业有文件大小相同者，都记零分）。
图1. 轴承座工程图
图2. 正面网格剖分图
图3. 背面网格剖分图
图4. 载荷约束
图5. 应力云图。
轴承座结构分析-1
大作业
进行轴承座受力结构分析，轴承座材料为Q235钢，弹性模量2.06E5MPa，泊松比0.29，结构尺寸如图1所示，轴承座的底面受垂直方向的约束，底面螺栓孔受水平方向的约束，轴孔的台阶面受到40Pa/mm2的轴向推力。
要求底座与加强筋划分为六面体网格(Solid186)，其余部分划分为四面体网格(Solid 187)，用五面体单元进行过渡。
用Word文档写出前处理，处理和后处理的主要步骤，并附主要步骤的图片（实体模型，网格划分，约束加载），最后给出轴承座的V on Mises 等效应力云图和变形图，判断轴承座静强度能否满足要求。
（模型结构和载荷左右对称，可以先做出模型的一半，利用对称约束进行求解，然后显示整个模型的结果）。
图1. 轴承座工程图
图2. 正面网格剖分图
图3. 背面网格剖分图
图4. 载荷约束
图5. 应力云图。
轴承座的有限元分析
轴承座的有限元分析教程10：轴承座的有限元分析轴承座的几何尺寸如图所示：交互式的求解过程1进入ANSYS程序→ANSYS 10.0 →Configure ANSYS Products →file Management→input job name: zhouchengzuo→Run2建立几何结构2.1 创建长方体1．Main Menu: Preprocessor→Modeling→Create→V olumes→Block→By Dimensions。
2. 分别输入X1=0，X2=76，Y1=0，Y2=25，Z1=38，Z2=-38。
3．按下OK按钮。
4．Utility menu：PlotCtrs→Pan,Zoom,Rotate…。
5. 按下Pan-Zoom-Rotate窗口内的ISO按钮。
6. 关闭Pan-Zoom-Rotate窗口。
2.2 创建长方体的两个圆孔。
调整工作平面的位置及角度1．Utility menu：WorkPlane→Display Working Plane。
2. WorkPlane→Offset WP to→XYZ Locations +→在文本框中输入：57，0，19→OK。
3．WorkPlane→Offset WP by Increments…→将角度滚动条滑到90 度作为旋转的角度。
4. 按下上面一组按钮中的X-按钮。
5.按下OK按钮。
6. Main Menu: Preprocessor→Modeling→Create→Volumes→Cylinder→Solid Cylin der。
7. 输入WP X ：0，WP Y ：0，Radius：9.5，Depth：38。
8. 按下OK按钮。
9. Utility menu：WorkPlane→Offset WP to→XYZ Locations + →在文本框中输入：57，0，-19→OK。
10. Main Menu: Preprocessor→Modeling→Create2.3 创建支撑部分1. Utility menu ：WorkPlane →Offset WP to →Global Origin 。
轴承座ANSYS分析
机设定单09－1、2、3有限元法大作业
轴承座实体建模及静力学分析
图1为某轴承座的实体结构，图中尺寸单位为m，轴承座的受力及约束情况如图2所示，要求用ANSYS软件完成该轴承座的实体建模及静力学仿真分析，并撰写分析报告。
已知材料属性为弹性模量为3⨯107Pa，泊松比为0.3。
具体要求：1. 报告由实体建模、单元类型选择、网络划分、加载及约束及后处理等几部分组成，关键操作步骤及主要参数的确定在报告中需作明确说明，后处理需给出应力云图与应变云图，并对计算结果进行分析。
2. 图2中镗孔上的推力P a和座孔向下的作用力P s为分别式(1)和式(2)计算。
+
=
P(1)
本人学号后
(位
2
1000
)Pa
a
+
=
)Pa
本人学号后
(位
3
5000
P(2)
s
3. 分析报告用A4纸打印，注明班级、学号及姓名，于课程结束后2周内统一上交。
图1 轴承座实体结构
图2 轴承座受载及约束情况。
ANASYS轴承座练习含详细步骤
有限元练习：练习任务：1：熟悉简单的ANSYS操作；2：参照下面图形，建立模型，并加载分析，得出结论作用力：图上粉红色箭头的是面载荷，均布在导孔端面上，面压力值为：1000；轴承孔下半部分作用有径向压力，压力值为：5000。
可以参照如下操作步骤：1．启动ANSYS(1)Utility Menu→File→Change Directory…改变工作目录(2) Utility Menu→File→Change Jobname…定义文件名(3) Utility Menu→File→Change Title…定义分析标题2．定义分析类型GUI：Main Menu→Preferences，在对话框中选择分析类型为Structural，程序分析方法为h-Method. 3．定义单元类型：定义10-节点四面体实体结构单元(SOLID92)Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add，在弹出的对话框中左边选择Structural Solid ，右边框选择Tet 10 Node 92→OK4. 定义材料特性Main Menu：Preprocessor→Material Props→Material Models，Structural→Linear→Elastic→Isotropic。
输入弹性模量EX=3e7，泊松比PRXY=0.3，OK。
5．创建几何模型该模型是左右对称结构，只需创建对称部分。
整体坐标原点设在对称面与基座底面的后交点处。
(1)创建底座Main Menu: Preprocessor →Modeling →Create →Volumes →Block→by dimensiongs 在弹出的对话框（x1,x2）；(y1,y2)；(z1,z2)依次输入（0，3）；（0，1）；（0，3）观察立体图象：Utility Menu→PlotCtrls→ Pan,Zoom,Rotate→Iso绘正等侧视图。
ansys 论文
计算力学结课论文（普通高等教育）论文题目 ANSYS 有限元分析学 院专业名称班 级学 号姓 名指导教师 赵东 职 称ANSYS软件介绍ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。
由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, I－DEAS, AutoCAD等，是现代产品设计中的高级CAE工具之一。
ANSYS有限元软件包是一个多用途的有限元法计算机设计程序，可以用来求解结构、流体、电力、电磁场及碰撞等问题。
因此它可应用于以下工业领域：航空航天、汽车工业、生物医学、桥梁、建筑、电子产品、重型机械、微机电系统、运动器械等。
软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。
前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型；分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力；后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。
软件提供了100种以上的单元类型，用来模拟工程中的各种结构和材料。
该软件有多种不同版本，可以运行在从个人机到大型机的多种计算机设备上，如PC，SGI，HP，SUN，DEC，IBM，CRAY等。
ANSYS软件提供的分析类型1.结构静力分析用来求解外载荷引起的位移、应力和力。
静力分析很适合求解惯性和阻尼对结构的影响并不显著的问题。
ANSYS程序中的静力分析不仅可以进行线性分析，而且也可以进行非线性分析，如塑性、蠕变、膨胀、大变形、大应变及接触分析。
基于ANSYS的轴承座分析详解
32
二、施加载荷并求解 1.定义单元类型
定义单元类型1为10-节点四面体实体结构单元 (SOLID92) Main Menu: Preprocessor > Element Type > Add/Edit/Delete ... (1)Add (2)选择 Structural-Solid, 并下拉菜单选择 “Tet 10Node 92”单击OK (3)Close
3
2 4
2
1
1
24
继续 Main Menu： Preprocessor>Modeling>Operate>Booleans>Subtr act >Volumes首先拾取1和2，点击Apply,然后拾取4 ，点击Apply。
25
(10)合并重合的关键点 Main Menu > Preprocessor > Numbering Ctrls>Merge Items 将Label 项 设置为 “Keypoints”, 单击 [OK]
39
7. 在轴承孔的下半部分施加径向压力载荷，这 个载荷是由于受重载的轴承受到支撑作用而产生 的。
Main Menu: Solution > Define Loads>Apply > Structural>Pressure >On Areas (1)拾取宽度为.1875” 的下面两个圆柱面 (2)OK (3)输入压力60e6 (4)OK Toolbar: SAVE_DB
1
ANSYS基础
——轴承座静力分析
轴承座
轴瓦
轴
1
静力分析 —主要用来分析由于稳态外载荷所 引起的系统或零部件的位移、应力、应变和 作用力。
ANSYS之轴承座作业
本科毕业设计（论文） ANSYS轴承座建模及应力分析学院名称：汽车与交通工程学院专业：汽车服务工程班级：13汽服B学号： ***********姓名：*******指导教师姓名：唐金花二〇一四年四月轴承座应力分析摘要：对工作的轴承座进行应力分布分析，可以验证轴承座的设计是否合理，从而指导设计人员设计轴承座，优化轴承座的结构。
本节内容以有限元分析为基础，对轴承座进行模拟在现，以及施加相应的受力，得到模拟结果。
从而对结果研究分析，改进轴承座的设计结构以及材料的使用，避免了在实际加工中，因材料与受力的缺陷，造成的损失。
同时，也能模拟各种不同的受力情况，为实际应用中出现的不同应用环境造成的偏差，提供依据，达到最优设计。
关键词：应力分析；模拟结果；提供依据；最优设计bearing analysisAbstract：Bearing on the work carried out the analysis of stress distribution, can verify the design of the bearing seat is reasonable, so as to guide the design of bearing seat, optimize the structure of the bearing seat. This section is based on the finite element analysis, simulations are performed in the bearing seat, and a corresponding force, simulation results. The results of research and analysis, structure design improvement of bearing seat and the use of materials, to avoid in the actual processing, because of the material and the defect stress, loss. At the same time, also can simulate various stress conditions, provide the basis for the deviation caused by different application environment, in practical application, the optimum design.Keywords：stresss analysis;simulation results provide basis; optimal design目录第一章轴承座一的应力分析 (2)1.1定义工作文件名和工作标题 (2)1.2定义单元类型及材料属性 (2)1.3建模 (3)1.4网格划分 (7)1.5施加约束，载荷并求解 (8)1.6、浏览分析结果 (12)1.7、对文件进行保存 (14)第二章轴承座二的应力分析和模态分析 (15)2.1 定义工作文件名和工作标题 (15)2.2 定义单元类型及材料属性 (15)2.3 建模 (17)2.4 网格划分 (21)2.5 施加约束，载荷并求解 (22)2.6 浏览分析结果 (25)2.7 进行模态分析 (27)2.8 进行结果后处理 (29)2.9 进行保存 (30)参考文献 (32)致谢 (33)第一章轴承座一的应力分析1.1、定义工作文件名和工作标题（1）定义工作文件名，执行Utility Menu>File>Change Jobname,在对话框输入“**************”，选择【New log and error files】中，单机ok按键。
基于ANSYS的轴承座有限元分析
基于ANSYS的轴承座有限元分析摘要:NSYS软件具有建模简单、快速、方便的优点，因而成为大型通用有限元程序的代表。
基于有限元思想，运用ANSYS软件建立了轴承座的三维模型，对轴承座进行强度分析．先通过选择单元类型，划分网格、施加边界条件等步骤建立轴承座的有限元模型，再对轴承座进行强度和变形分析，找出结构最易破坏的位置。
计算结果表明该轴承座强度符合设计要求。
关键词:轴承座; 有限元；ANSYS;实体建模；网格划分Finite Element Analysis of Bearing Seat Based on ANSYSAbstract：Because the software of ANSYS has the characteristeristics Such as model building simply,fast and conveniently,it becomes the representation of large universal finite element procedure.Based On finite element theory．the 3D model of a beating block was established with ANSYS software carry out the intensity analysis for bearing seat ．At first，establish the selecting unit type，dividing grid，and imposing boundaries；then，carry out intensity and distortion analysis and find out the most fragile components of the system．The result presented that the intensity of this bearing seat could reach the design request. Keywords:bearing seat；finite element;ANSYS;the entity sets up the mold;the mesh divide the line1 前言作为工业领域中不可或缺的配件，轴承座在汽车、航空、冶金、矿山等行业的应用越来越广泛。
ANSYS大作业_轴承座有限元分析
轴承座轴瓦 轴四个安装孔径向约束 (对称) 轴承座底部约束 (UY=0)沉孔上的推力 (3000 psi.) 向下作用力 (15000 psi.) 基于ANSYS 的轴承座有限元分析一、 问题描述在我们机械设计课程中曾经学习过轴系，主要是学习了轴的设计、受力分析以及轴承的设计等等。
但没有对轴承座的承受能力进行分析，所以我在这里主要是对一种简单的轴承座进行了有限元分析。
在查阅了相关资料之后，可将分析的轴承座示意如下图。
