电气测试技术 第7章 电气测试技术的智能化和虚拟化
《电气测量技术》课件
总结与展望
电气测量技术在现代社会中起着重要作用，未来随着科技的发展，它将继续 发展并适应新的应用领域。
功率分析仪
用于测量电力系统中的功率因数、功率质量等参数 的仪器。
夹式电流表
用于测量交流电流的一种便携式测量工具。
电气测量技术的实验方法
1
准备实验
选择合适的实验装置和仪器，并设置正确的实验参数。
2
进行实验
依据实验要求进行电气参数的测量和记录。
3
数据分析
对实验数据进行处理和分析，得出结论和建议。
电气测量技术的实例分析
《电气测量技术》PPT课 件
电气测量技术是研究电气量的测量理论和方法的学科，应用广泛涉及各个领 域，包括工业、能源、通信、交通等。
什么是电气测量技术
电气测量技术是一门研究电气量测量的学科，旨在准确测量电流、电压、功率等电气参数，以获得所需的数据 和信息。
电气测量技术的应用领域
工业
电气测量技术在工业生产中用于监测电气设备 的状态和性能，以确保生产过程的安全和效率。
2 电桥原理
用于测量电阻和其他电气参数的平衡电桥，通过比较电流或电压的大小来确定未知量。
3 传感器技术
利用传感器将非电气量转换为电信号，以实现对温度、湿度、压力等参数的测量。
电气测量技术的常用仪器设备
万用表
用于测量电压、电流和电阻等基本电气参数的便携 式仪器。
示波器
用于显示电压波形和信号频率等的测量仪器。
能源
电气测量技术在能源领域中用于度量电力消耗 和监测电网稳定性，以提供可靠的电力供应。
通信
《电气测量技术》教学大纲
《电气测量技术》教学大纲课程编号: 学时数：40适用专业：电气工程及其自动化学分数：3执笔人：编写日期：一、课程的性质与目的课程性质：《电气测量技术》是电气工程及其自动化专业的专业必修课，在学生掌握《电子技术基础》、《电路分析》等专业技术课程的基础之上，综合运用强弱电等相关方面的知识，达到能熟练掌握电气测量技术与误差分析处理方法、数字化测量技术、智能仪表与虚拟仪器、数据采集技术以及干扰抑制技术。
二、课程教学内容，重、难点安排，学时分配第一章测量基础（4学时）1．电测技术的主要内容及特点。
（测量方法、测量系统、测量过程与测量单位）2．测量基准与量具3．测量误差及误差分析（误差的基本概念及分类。
）4．误差数据处理与测量结果表示5．误差分配与最佳测量方案确定第二章测量系统基本特性（4学时）1．测量系统的组成与基本特点2．测量系统的静态特性3．测量系统的动态特性4．测量系统的基本原则第三章数字化测量技术（8学时）1．概述2．传感器数字化3．数模转换与模数转换4．V/F与F/V转换5．数字式计数器6．数字式电压表7．数字式万用表8．数字式功率表9．数字式相位表第四章智能化仪表与虚拟仪器（4学时）1．仪表的智能化与虚拟技术2．智能化仪表（自动校准、自动补偿、自动量程转换）。
3．虚拟仪器技术与虚拟仪器开发语言LabView第五章数据采集技术（4学时）1．模拟多路开关2．测量放大器3．采样保持电路4．单片数据采集系统第六章非电量电测技术（6学时）1．传感器信号调理技术2．温度检测3．运动量检测4．力与力矩检测5．流量检测第七章磁测量（6学时）1．基本磁场规律2．磁场测量方法3．静态磁特性测量4．动态磁特性测量第八章干扰抑制技术（4学时）1．电磁干扰2．干扰表征3．干扰抑制三、课程教学的基本要求先修课程：《模拟电子电路》、《数字逻辑与系统》、《电路分析》、《微机原理及接口技术》、《自动控制原理》四、教材或参考书申忠如《电气测量技术》科学出版社陶时澍《电气测量技术》中国计量出版社。

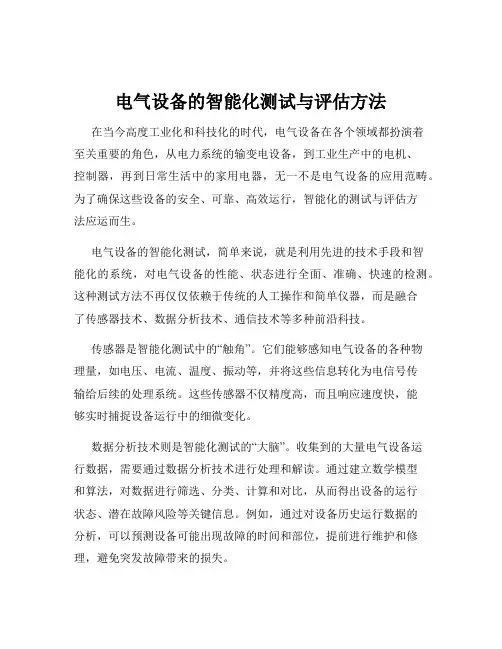

电气设备的智能化测试与评估方法
电气设备的智能化测试与评估方法在当今高度工业化和科技化的时代，电气设备在各个领域都扮演着至关重要的角色，从电力系统的输变电设备，到工业生产中的电机、控制器，再到日常生活中的家用电器，无一不是电气设备的应用范畴。
为了确保这些设备的安全、可靠、高效运行，智能化的测试与评估方法应运而生。
电气设备的智能化测试，简单来说，就是利用先进的技术手段和智能化的系统，对电气设备的性能、状态进行全面、准确、快速的检测。
这种测试方法不再仅仅依赖于传统的人工操作和简单仪器，而是融合了传感器技术、数据分析技术、通信技术等多种前沿科技。
传感器是智能化测试中的“触角”。
它们能够感知电气设备的各种物理量，如电压、电流、温度、振动等，并将这些信息转化为电信号传输给后续的处理系统。
这些传感器不仅精度高，而且响应速度快，能够实时捕捉设备运行中的细微变化。
数据分析技术则是智能化测试的“大脑”。
收集到的大量电气设备运行数据，需要通过数据分析技术进行处理和解读。
通过建立数学模型和算法，对数据进行筛选、分类、计算和对比，从而得出设备的运行状态、潜在故障风险等关键信息。
例如，通过对设备历史运行数据的分析，可以预测设备可能出现故障的时间和部位，提前进行维护和修理，避免突发故障带来的损失。
通信技术在智能化测试中起到了“桥梁”的作用。
它能够将分布在不同位置的电气设备与测试系统连接起来，实现远程监控和数据传输。
这样，技术人员无需亲临现场，就可以随时随地掌握设备的运行情况，大大提高了工作效率和管理水平。
在智能化测试的基础上，对电气设备进行评估是保障其可靠运行的重要环节。
评估的目的是综合考虑设备的性能、可靠性、安全性、经济性等多方面因素，为设备的使用、维护和更新提供科学依据。
性能评估是评估电气设备的基本指标。
这包括设备的输出功率、效率、精度等方面的测试和分析。
例如，对于一台电机，需要评估其在不同负载下的转速、转矩、功率因数等性能参数，以确定其是否满足设计要求和实际应用的需要。
电气测试技术ppt课件
11.05.2020
.
15
6．物质的量的单位——摩[尔](mol] 一系统的物质的量，该系统中所包含的基本单元数与 0.012kg碳-12的原子数目相等(1971年第14届国际计量 大会决定增加的基本单位)。在使用摩时，应指明基本 单元是原于、分子、离子、电子及其它粒子，或是这些 粒子的特定组合。
11.05.2020
.
22
(2)准确度。表示测量结果与真值的一致程度。 例：某电压表准确度ε＝0.5V，说明该表的指示值偏离被
测量不会大于0.5V。 ε↓→准确度↑→系统误差小
(3)精确度：精密度和准确度的综合反映。 τ＝ε＋δ——精密度、准确度中某一个高，另一个低都
不能说精确度高！
11.05.2020
⑤ 几何量：长度、厚度、角度、直径、间距、形状、粗 糙度、硬度、材料缺陷等
⑥ 物体的性质和成分量：空气的湿度（绝对、相对）、 气体的化学成分、浓度、液体的粘度、浊度、透明度、 物体的颜色
⑦ 状态量：工作机械的运动状态（启停等）、生产设备 的异常状态（超温、过载、泄漏、变形、磨损、堵塞、 断裂等）
11.05.2020
1960年第11届国际计量大会(CGPM)正式通过了SI。
随后一些国际组织，如国际法制计量组织(OIML)，国际 标准化组织(ISO)和国际电工委员会(IEC)等也采用了国 际单位制。
11.05.2020
.
13
（一）国际单位制(SI)
国际单位制由7个基本单位、两个辅助单位和19个 具有专门名称的导出单位所组成。
《电气测试技术》
单 位：电气信息工程学院 教 师：王 玉 联系方式：
电气工程师如何利用虚拟现实技术进行电力设备故障排查
电气工程师如何利用虚拟现实技术进行电力设备故障排查虚拟现实技术是近年来迅速发展的一项前沿技术，它具有模拟真实场景的能力，为电力设备故障排查提供了全新的工具和方法。
本文将探讨电气工程师如何利用虚拟现实技术进行电力设备故障排查，以提高效率和准确性。
一、虚拟现实技术在电力设备故障排查中的应用虚拟现实技术是一种通过计算机生成虚拟环境来模拟真实情境并进行交互的技术。
在电力设备故障排查中，电气工程师可以利用虚拟现实技术进行以下方面的工作：1. 故障仿真与模拟虚拟现实技术可以用于电力设备故障仿真与模拟，通过建立电力系统的虚拟模型，模拟各种故障情况，电气工程师可以在虚拟环境中进行多次尝试和实验，探索可能的故障原因和解决方案，以减少实际故障排查的时间和成本。
2. 远程协同排查虚拟现实技术可以建立起跨地理位置的远程协同平台，电气工程师可以共同进入虚拟环境，实时观察和分析电力设备的运行状态，共同讨论故障排查的策略和方法，提高工作效率和准确性。
3. 虚拟漫游与导航虚拟现实技术可以为电气工程师提供虚拟漫游与导航功能，通过头戴显示器等设备，电气工程师可以沉浸式地进入电力设备的虚拟场景中，实时查看设备内部结构、线路连接情况等，准确快速地定位故障点。
4. 智能数据分析虚拟现实技术结合人工智能和大数据分析，可以对电力设备的运行数据进行虚拟化处理和智能分析，通过虚拟实验和模拟，寻找电力设备故障的规律和特征，为电气工程师提供更准确的故障诊断和预测能力。
二、虚拟现实技术带来的优势和挑战虚拟现实技术在电力设备故障排查中带来了许多优势，包括：1. 提高安全性通过虚拟环境的模拟与仿真，在故障排查时可以避免电力设备带来的潜在危险，减少人员伤亡和设备损坏的风险。
2. 增加学习和培训效果虚拟现实技术可以提供更生动、直观、互动的学习与培训环境，电气工程师可以通过虚拟现实技术进行实践操作和模拟演练，提高学习与培训的效果和效率。
3. 增强故障排查的准确性虚拟现实技术可以提供更真实的场景模拟，电气工程师可以更全面地了解电力设备的工作状态，准确判断故障原因，避免因人为因素造成的排查失误。
《电气测试技术》课件第7章 电气测试技术的智能化和虚拟化
7.1.3 虚拟仪器化
在计算机测试系统的基础上，出现了虚拟仪器的概念，并得到广泛的
应用。虚拟仪器技术可以在大大节约开发时间的基础上使系统具有强
大的扩展功能和近乎完美的用户体验。虚拟仪器技术使得现代测控系
统更加灵活、紧凑、经济，功能更加强大。无论测量、测试、计量或
工业过程控制和分析处理，还是其它更为广泛的测控领域，虚拟仪器
电气测试技术
（2）基于Internet的网络测控
利用现有Internet资源而无须建 立专门的拓扑网络，使组建测控 网络、企业内部网络以及它们与 Internet的互联都十分方便。
基于Internet的网络测控系统中 实现信号采集与控制的前端模块 具有虚拟仪器不可比拟的强大功 能，它不仅完成信号的采集和控 制，在一定程度上还兼顾实施对 信号的分析与传输。
采样方法
(1)直流采样法 (2)交流采样法
①同步采样法 (i)硬件同步采样法 (ii)软件同步采样法
②准同步采样法 ③非整周期采样谐波分析法 ④非同步采样法
电气测试技术
7．2 采样计算式仪表
1.采样方法 (1)直流采样法 (2)交流采样法 ①同步采样法 (i)硬件同步采样法 (ii)软件同步采样法 ②准同步采样法 ③非整周期采样谐波分析法 ④非同步采样法
软测量技术主要包括三部分的内容：一是根据某种最优原则研究建立 软测量数学模型的方法，这是软测量技术的核心；二是模型实时运算 的工程化实施技术，这是软测量技术的关键；三是模型自校正技术， 这是提高软测量精度的有效方法。
电气测试技术
7.2 微机化仪器的典型功能
近年来，随着微电子技术、网络及通信技术和相关学科的发展，测试技术 发展迅猛，出现了一些新的概念、理念和技术，表现出一些新的发展方向。
电气工程中的智能测量技术
电气工程中的智能测量技术在当今科技飞速发展的时代，电气工程领域也迎来了一系列重大的变革和创新。
其中，智能测量技术的出现和应用，无疑为电气工程的发展注入了强大的动力。
智能测量技术不仅提高了测量的精度和效率，还为电气工程的优化设计、故障诊断和运行维护等方面提供了有力的支持。
智能测量技术是什么呢？简单来说，它是一种将先进的传感器技术、数据采集与处理技术、通信技术以及智能算法等相结合的测量手段。
通过这些技术的融合，能够实现对电气参数的实时、准确、全面的测量和分析。
在电气工程中，智能测量技术的应用范围非常广泛。
首先，在电力系统中，它可以用于对电压、电流、功率、频率等基本参数的测量。
通过实时监测这些参数，电力系统的运行状态可以得到及时的掌握，从而为电力调度和控制提供重要的依据。
例如，智能电表就是智能测量技术在电力系统中的一个典型应用。
它不仅能够准确测量用户的用电量，还可以实现远程抄表和数据传输，大大提高了电力管理的效率和智能化水平。
其次，在电气设备的研发和生产过程中，智能测量技术也发挥着重要的作用。
例如，在电机的设计和制造中，通过对电机的磁场、温度、振动等参数的智能测量，可以对电机的性能进行准确评估，为优化设计提供数据支持。
在变压器的生产中，智能测量技术可以用于检测变压器的绝缘性能、绕组电阻等参数，确保变压器的质量和可靠性。
再者，在电气系统的故障诊断中，智能测量技术更是不可或缺的。
当电气系统出现故障时，通过对故障前后的电气参数进行测量和分析，可以快速准确地定位故障点，并判断故障的类型和严重程度。
例如，在输电线路的故障诊断中，利用智能测量装置可以检测到线路中的短路、断路等故障，并及时发出警报，以便维修人员进行处理，从而保障电力系统的安全稳定运行。
那么，智能测量技术是如何实现这些功能的呢？这就离不开一系列关键技术的支持。
先进的传感器技术是智能测量的基础。
传感器能够将各种电气参数转换为电信号，为后续的测量和处理提供原始数据。
电气设备的智能化测试技术
电气设备的智能化测试技术在当今科技飞速发展的时代，电气设备在各个领域的应用越来越广泛，从工业生产到日常生活，从能源供应到交通运输，电气设备都扮演着至关重要的角色。
为了确保这些电气设备的安全可靠运行，智能化测试技术应运而生。
智能化测试技术是指利用先进的传感器、计算机技术、通信技术和数据分析算法等手段，对电气设备进行全面、准确、高效的测试和监测。
与传统的测试方法相比，智能化测试技术具有诸多优势。
首先，智能化测试技术能够实现实时监测。
通过在电气设备上安装各种传感器，可以实时采集设备的运行参数，如电压、电流、功率、温度、湿度等。
这些实时数据能够帮助运维人员及时发现设备的异常情况，采取相应的措施，避免故障的发生或扩大。
其次，智能化测试技术具有更高的测试精度。
传统的测试方法往往受到人为因素和测试设备精度的限制，而智能化测试技术采用了先进的传感器和数字化测量技术，能够大大提高测试数据的准确性和可靠性。
再者，智能化测试技术能够实现自动化测试。
借助计算机程序和自动化控制技术，可以对电气设备进行自动测试和数据分析，减少了人工操作的繁琐和误差，提高了测试效率。
智能化测试技术的实现离不开一系列关键技术的支持。
传感器技术是智能化测试的基础。
各种类型的传感器，如电压传感器、电流传感器、温度传感器等，能够将电气设备的物理量转化为电信号，为后续的处理和分析提供数据来源。
目前，新型传感器不断涌现，如光纤传感器、MEMS 传感器等，它们具有更高的精度、更小的体积和更好的抗干扰能力。
数据采集与处理技术是智能化测试的核心环节。
通过高速的数据采集设备，将传感器采集到的模拟信号转换为数字信号，并进行滤波、放大、校准等处理，以提高数据的质量。
同时，运用数据压缩、存储和传输技术，将大量的测试数据快速、准确地传输到数据处理中心。
数据分析与诊断技术是智能化测试的关键。
利用机器学习、人工智能等算法，对采集到的测试数据进行分析和挖掘，提取有用的信息，判断设备的运行状态，诊断潜在的故障。
电气工程及其自动化的智能化技术分析
电气工程及其自动化的智能化技术分析
随着科技的不断进步，电气工程及其自动化领域也在不断发展。
智能化技术是当前电
气工程及其自动化领域的一个热门话题，是指通过人工智能、物联网、大数据等技术手段，将设备、工厂、生产过程等实现自主智能化，从而提高生产效率、降低成本、提升产品质
量等。
一、人工智能
人工智能是智能化技术的核心。
随着深度学习、机器学习等人工智能技术的不断发展，它们已被广泛应用于电气工程及其自动化领域。
以机器视觉为例，无需人工干预，机器便
可以自主地对图像进行识别和分类，实现工艺过程的实时监控和检测。
同时，在电力系统中，人工智能技术也可以自主完成大量的任务，如防范电力系统的故障和损坏，提高电力
设备的运行效率等。
二、物联网
物联网技术的出现，极大的促进了智能化的进程。
它将各种智能化设备和智能传感器
连接起来，形成物联网系统，实现实时数据的共享和处理，大大提高了产品生产效率。
例如，物联网技术可以实现电力系统的远程监测，方便电力工程师及时掌握电力设备的状态，科学制定相关维护计划，提高设备的运行效率和生产质量。
三、大数据
大数据技术可以帮助企业更好地把握实时生产数据，便于生产线的及时调整和管理，
提高生产效率，降低产品生产成本。
同时，大数据也可以进一步深化相关人工智能的应用，在工厂流程中进行更为复杂的数据采集和处理，从而实现智能产品制造。
总结来看，电气工程及其自动化的智能化技术不仅可以提高生产效率，还可以降低成本，提高产品质量。
这也是未来电气工程及其自动化领域发展的重要方向。
电气工程中电力设备的智能检测技术
电气工程中电力设备的智能检测技术在当今社会，电力作为支撑现代工业和日常生活的关键能源，其稳定供应和安全运行至关重要。
而电力设备作为电力系统的核心组成部分，其性能和可靠性直接影响着整个电力系统的稳定与安全。
为了确保电力设备的正常运行，及时发现潜在的故障和隐患，智能检测技术应运而生。
电力设备的种类繁多，包括变压器、断路器、开关柜、电缆等。
这些设备在长期运行过程中，由于受到电、热、机械、环境等多种因素的影响，容易出现各种故障。
传统的检测方法主要依靠人工定期巡检和离线试验，不仅效率低下，而且难以发现设备早期的潜在故障。
随着科技的不断进步，智能检测技术凭借其高效、准确、实时等优势，逐渐成为电力设备检测的主流手段。
智能检测技术的实现离不开先进的传感器技术。
传感器就像是电力设备的“眼睛”，能够实时感知设备的运行状态参数，如电压、电流、温度、湿度、局部放电等。
这些传感器可以安装在设备的关键部位，通过有线或无线的方式将采集到的数据传输到监测系统。
例如，在变压器中，可以安装油温传感器、绕组温度传感器、局部放电传感器等，实时监测变压器的运行温度和内部放电情况。
数据采集与传输是智能检测技术的重要环节。
采集到的大量原始数据需要经过有效的处理和传输，才能为后续的分析和诊断提供支持。
目前，常用的数据传输方式包括有线通信（如以太网、RS485 等）和无线通信（如 WiFi、蓝牙、Zigbee 等）。
在一些特殊环境或难以布线的场所，无线通信方式具有明显的优势。
同时，为了保证数据的准确性和完整性，还需要采用数据压缩、加密等技术。
数据分析与处理是智能检测技术的核心部分。
采集到的大量数据需要通过各种算法和模型进行分析，以提取有用的信息和特征。
常用的数据分析方法包括时域分析、频域分析、小波分析、人工智能算法等。
例如，通过时域分析可以获取电压、电流的幅值、相位等信息；频域分析则可以揭示设备的频谱特征；小波分析能够对非平稳信号进行有效的处理；人工智能算法，如神经网络、支持向量机等，则可以实现对设备故障的智能诊断和预测。
电气设备的智能化测试与评估技术
电气设备的智能化测试与评估技术在当今科技飞速发展的时代，电气设备在各个领域的应用日益广泛，从工业生产到日常生活，从能源供应到交通运输，电气设备的稳定运行对于保障社会的正常运转和人们的生活质量起着至关重要的作用。
为了确保电气设备的可靠性、安全性和高效性，智能化测试与评估技术应运而生，并逐渐成为电气设备领域的研究热点和发展方向。
电气设备的智能化测试是指利用先进的传感器技术、数据采集与处理技术、自动控制技术以及计算机技术等，对电气设备的运行状态、性能参数等进行实时监测和分析。
与传统的测试方法相比，智能化测试具有更高的精度、更快的速度和更强的适应性。
它可以实现对电气设备的非侵入式测试，即在不影响设备正常运行的情况下获取相关数据，从而有效地减少了测试过程对设备的干扰和损害。
在智能化测试中，传感器技术是关键的一环。
各种类型的传感器，如电流传感器、电压传感器、温度传感器、湿度传感器等，被安装在电气设备的关键部位，用于实时感知设备的运行状态信息。
这些传感器能够将物理量转化为电信号，并通过数据采集系统传输到计算机进行处理和分析。
例如，通过电流传感器可以监测设备的电流变化，从而判断设备是否存在过载或短路等故障；温度传感器可以实时监测设备的发热情况，及时发现过热隐患，预防火灾等事故的发生。
数据采集与处理技术是智能化测试的核心。
采集到的大量原始数据需要经过有效的处理和分析，才能提取出有价值的信息。
现代的数据处理技术包括数字滤波、频谱分析、小波变换等，可以对数据进行去噪、特征提取和故障诊断。
例如，通过频谱分析可以发现电气设备中的谐波成分，从而评估设备的电能质量；小波变换则能够在时域和频域上对信号进行精确分析，有效地检测出设备的早期故障。
自动控制技术在智能化测试中也发挥着重要作用。
通过自动控制技术，可以实现对测试过程的自动化控制，如自动调节测试参数、自动切换测试模式等。
这不仅提高了测试效率，还降低了人为因素对测试结果的影响。
电气工程中的虚拟现实技术应用
电气工程中的虚拟现实技术应用在当今科技飞速发展的时代，电气工程领域也在不断引入新的技术来提升工作效率、优化设计流程以及提高安全性。
其中，虚拟现实技术（Virtual Reality，简称 VR）的应用正逐渐成为电气工程领域的一个重要研究和实践方向。
虚拟现实技术是一种能够创建和体验虚拟世界的计算机仿真系统，它利用计算机生成一种模拟环境，使用户沉浸到该环境中。
在电气工程中，这一技术的应用范围广泛，涵盖了从电力系统的设计与规划，到电气设备的维护与检修，再到电力教育培训等多个方面。
在电力系统的设计与规划中，虚拟现实技术展现出了巨大的优势。
过去，工程师们往往依赖于二维图纸和抽象的数据来构思和设计电力系统。
这种方式不仅缺乏直观性，而且难以准确预估系统在实际运行中的各种情况。
而借助虚拟现实技术，工程师们可以创建一个三维的虚拟电力系统模型，身临其境地观察和分析系统的布局、线路走向、设备配置等。
他们能够在虚拟环境中模拟不同的运行条件，如高峰负荷、故障情况等，从而提前发现潜在的问题并进行优化设计。
这不仅提高了设计的准确性和可靠性，还大大缩短了设计周期，降低了成本。
对于电气设备的维护与检修工作，虚拟现实技术同样带来了显著的改变。
传统的维护与检修流程通常需要技术人员依据操作手册和经验来进行，对于复杂的设备和故障，可能需要多次尝试才能确定问题所在，这不仅耗费时间，还可能增加设备的停机时间和维修成本。
而通过虚拟现实技术，技术人员可以在进行实际操作之前，先在虚拟环境中对设备进行拆解、组装和故障排查的模拟练习。
他们可以熟悉设备的内部结构和工作原理，了解各种故障的表现形式和解决方法。
当面对实际的维护与检修任务时，技术人员能够更加迅速、准确地定位和解决问题，提高工作效率和质量。
在电力教育培训方面，虚拟现实技术更是具有不可替代的作用。
对于电气工程专业的学生和新入职的员工来说，理解和掌握复杂的电气系统和设备的工作原理是一项具有挑战性的任务。
电气工程中的虚拟现实技术应用
电气工程中的虚拟现实技术应用在当今科技飞速发展的时代，电气工程领域也迎来了一系列创新变革，其中虚拟现实技术（Virtual Reality，简称 VR）的应用正逐渐成为备受关注的焦点。
虚拟现实技术通过创建沉浸式的虚拟环境，为电气工程的设计、培训、维护等方面带来了全新的思路和方法。
虚拟现实技术的核心原理是利用计算机生成的三维虚拟场景，结合多种传感器和交互设备，使用户能够身临其境地感受和操作虚拟环境中的对象。
在电气工程中，这一技术主要基于强大的计算机图形学、实时仿真技术以及精准的传感器反馈。
在电气设备的设计阶段，虚拟现实技术展现出了巨大的优势。
传统的设计方法往往依赖于二维图纸和计算机辅助设计（CAD）软件，设计师们需要在脑海中构建三维模型，这可能导致对设计细节的理解不足和潜在的设计缺陷。
而借助虚拟现实技术，设计师可以直接“走进”他们所设计的电气设备中，从各个角度进行观察和评估。
例如，在设计一个大型变电站时，设计师可以在虚拟环境中直观地看到设备的布局、线缆的走向以及各个部件之间的空间关系。
他们可以实时修改设计参数，立即看到修改后的效果，从而大大提高了设计的效率和质量。
此外，通过与其他相关专业人员（如结构工程师、施工人员等）在同一虚拟环境中进行协作和交流，可以避免因信息不对称而导致的设计冲突，进一步优化设计方案。
在电气工程的教育培训领域，虚拟现实技术也带来了革命性的变化。
对于电气专业的学生来说，理解复杂的电气原理和设备操作往往具有一定的难度。
通过虚拟现实技术，学生可以亲身体验电气设备的内部结构和工作原理。
比如，在学习变压器的工作原理时，学生可以进入一个虚拟的变压器内部，观察电磁场的分布、绕组的连接方式以及铁芯的作用。
这种直观的学习方式能够加深学生对抽象概念的理解，提高学习效果。
对于在职的电气工程师，虚拟现实技术为他们提供了逼真的培训场景，让他们在安全的虚拟环境中练习操作高风险的电气设备，如高压开关柜、大型发电机组等。
电气工程与自动化的虚拟现实与增强现实技术
电气工程与自动化的虚拟现实与增强现实技术随着科技的不断发展，虚拟现实（Virtual Reality，简称VR）与增强现实（Augmented Reality，简称AR）技术在电气工程与自动化领域中得到了广泛的应用。
这两项前沿技术为工程领域带来了许多创新，极大地推动了产业的发展。
本文将深入探讨电气工程与自动化领域中虚拟现实与增强现实技术的应用，分析其对工程实践的影响，并展望未来的发展趋势。
一、虚拟现实技术在电气工程中的应用虚拟现实技术是一种通过计算机生成的模拟环境，使用户能够沉浸其中，并能够与虚拟环境进行交互。
在电气工程领域，虚拟现实技术被广泛用于模拟与测试。
例如，在电力系统设计中，工程师可以利用虚拟现实技术建立电网模型，通过模拟不同工况下的运行情况，从而优化电网设计方案。
此外，虚拟现实技术还可以用于培训与教育。
工程师可以利用虚拟环境进行实操模拟，提高实际操作的熟练度。
同时，虚拟实境中的互动性也使得学习过程更加生动直观。
二、增强现实技术在电气工程中的应用增强现实技术通过将虚拟信息叠加到真实世界中，为用户提供了丰富的信息展示方式。
在电气工程领域，AR技术为工程师们提供了全新的工作方式。
一方面，AR技术可以用于实时的工程数据展示。
在现场施工过程中，工程师可以通过AR眼镜或设备，将实时的数据、图表等信息叠加到视野中，使得工作人员能够直观地获取所需信息，从而提高了工作效率。
另一方面，AR技术也可以用于设备维护与维修。
通过AR技术，工程师可以在现实环境中查看设备的运行状态，并实时获取相关的维护信息，有助于提前预防潜在故障，保障设备的正常运行。
三、虚拟现实与增强现实技术的融合发展随着科技的不断进步，虚拟现实与增强现实技术也呈现出融合发展的趋势。
通过将虚拟信息与真实环境相结合，工程师们可以获得更加全面的信息展示，从而提升工作效率与精度。
举例而言，在电力设备的设计与维护中，融合了VR与AR技术的。
电气设备的智能化检测技术
电气设备的智能化检测技术在当今科技飞速发展的时代，电气设备在各个领域的应用越来越广泛，从工业生产到日常生活，从能源供应到交通运输，电气设备的稳定运行对于保障生产生活的正常秩序至关重要。
而电气设备的智能化检测技术则成为了确保其安全可靠运行的关键手段。
电气设备在长期运行过程中，由于受到各种因素的影响，如过载、短路、绝缘老化、温度过高、湿度变化等，可能会出现故障或性能下降。
这些问题如果不能及时发现和处理，不仅会影响设备的正常运行，甚至可能引发严重的安全事故，造成人员伤亡和财产损失。
因此，对电气设备进行定期检测和维护是非常必要的。
传统的电气设备检测方法主要依靠人工巡检和定期停电试验。
人工巡检往往存在检测效率低、准确性差、容易漏检等问题；而定期停电试验则会影响设备的正常运行，给生产带来不便，并且无法实时监测设备的运行状态。
随着信息技术和传感器技术的不断发展，智能化检测技术逐渐崭露头角。
智能化检测技术的核心是利用各种先进的传感器和监测设备，实时采集电气设备的运行参数和状态信息，如电压、电流、功率、温度、湿度、局部放电等，并通过数据传输技术将这些信息传送到监控中心。
监控中心的数据分析系统对这些数据进行处理和分析，运用智能算法和模型，判断设备是否存在故障隐患，并及时发出预警信号，以便采取相应的维护措施。
在智能化检测技术中，传感器的应用起着至关重要的作用。
常见的传感器包括温度传感器、湿度传感器、电流传感器、电压传感器、局部放电传感器等。
这些传感器能够高精度地测量电气设备的相关参数，并将其转换为电信号或数字信号，为后续的数据分析提供可靠的数据源。
例如，温度传感器可以实时监测电气设备的温度变化，当温度超过设定的阈值时，表明设备可能存在过热故障，需要及时处理。
局部放电传感器则能够检测到电气设备内部的局部放电现象，这是绝缘老化的早期征兆。
通过对局部放电信号的分析，可以提前发现绝缘故障，避免设备发生短路等严重事故。
数据传输技术是实现智能化检测的重要环节。
电气工程中的智能化测量技术
电气工程中的智能化测量技术在当今科技飞速发展的时代，电气工程领域的智能化测量技术正逐渐成为推动行业进步的关键力量。
智能化测量技术的出现，不仅极大地提高了测量的精度和效率，还为电气工程的稳定运行和优化发展提供了有力的支持。
智能化测量技术在电气工程中的应用范围十分广泛。
在电力系统中，它能够对电压、电流、功率等关键参数进行精确测量，从而帮助电力工作人员实时掌握系统的运行状态，及时发现潜在的故障和问题。
例如，智能电表的普及使得电力用户的用电量能够被更加准确地计量，为电力公司的计费和管理提供了可靠的数据支持。
在电气设备的制造和检测过程中，智能化测量技术也发挥着重要作用。
通过对设备的各项性能指标进行高精度测量，可以有效地保证设备的质量和可靠性。
比如，在电机的生产过程中，利用智能化测量技术可以对电机的转速、转矩、温度等参数进行实时监测和分析，及时发现制造过程中的缺陷和不足，提高电机的成品率和性能。
智能化测量技术的核心在于其采用了先进的传感器技术。
这些传感器具有高灵敏度、高精度、快速响应等优点，能够准确地感知电气量的变化，并将其转化为电信号。
与传统传感器相比，智能化传感器还具备自诊断、自校准和远程通信等功能，大大提高了测量系统的可靠性和智能化水平。
同时，数据处理和分析技术也是智能化测量的关键环节。
通过采用先进的算法和软件，对采集到的大量测量数据进行处理和分析，可以提取出有用的信息和特征。
例如，利用数据分析技术可以对电力系统的负荷曲线进行预测，为电力调度提供决策依据；在电气设备的故障诊断中，可以通过对设备运行数据的分析，准确判断故障的类型和位置，提高设备的维修效率。
此外，智能化测量技术还与通信技术紧密结合。
通过无线通信或网络通信技术，测量数据可以实现实时传输和远程监控。
这使得工作人员能够在控制中心对分布在不同地点的电气设备进行集中监测和管理，大大提高了工作效率和管理水平。
在实际应用中，智能化测量技术也面临着一些挑战。
探讨电气工程及其自动化的智能化技术
探讨电气工程及其自动化的智能化技术电气工程是指利用电力设备和系统进行电力传输、分配、变换、控制和利用的工程技术。
而自动化技术是指利用各种技术手段和设备来实现对生产、运营和管理过程的自动控制。
随着科技的不断发展，电气工程及其自动化的智能化技术也在不断更新。
电气工程及其自动化的智能化技术的发展对现代工业和社会产生了深远的影响。
智能化技术的应用使得生产过程更加高效、智能和可控，同时提高了工作效率和质量，降低了能源消耗和环境污染。
下面我们就来探讨一下电气工程及其自动化的智能化技术的相关内容。
电气工程及其自动化的智能化技术在工业生产中的应用。
随着制造业的发展，工业生产过程不断复杂化和高度自动化。
智能化技术的应用使得生产线能够实现智能化控制和自动化生产，提高了生产效率和产品质量。
在汽车制造行业，智能化技术实现了智能化装配线和自动化生产流水线，大大提高了汽车生产的效率和质量。
智能化技术的应用也为电力系统提供了更加可靠、安全和高效的运行方式。
通过智能化电气设备和系统的应用，电力系统的运行状态可以实时监测和分析，从而提高了电力系统的稳定性和可靠性。
智能化技术的应用还将大大提高电力系统的运行效率，降低其能耗，减少能源浪费。
电气工程及其自动化的智能化技术在城市建设和智能化家居中也有着广泛的应用。
在城市建设中，智能化技术实现了智能化照明系统、智能化交通信号系统、智能化楼宇管理系统等，使得城市建设更加智能化、高效化和节能减排。
而在智能化家居领域，智能化技术实现了智能化家居控制系统、智能家电系统等，为人们提供了更加智能、便捷和舒适的生活方式。
电气工程及其自动化的智能化技术的应用对于工业生产、电力系统、城市建设以及家庭生活都带来了巨大的改变。
智能化技术的广泛应用使得电力系统更加智能、高效、可靠，提高了工业生产的效率和质量，改善了城市建设的质量和环境，为人们提供了更加智能、便捷和舒适的生活方式。
随着工业4.0的到来，智能化技术也面临着一些挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1.1 新型传感器不断出现
1．基于新材料的物性型传感器不断出现 2．集成化、多功能化、智能化传感器不断出现 3．各类仿生型传感器不断出现
7.1.2 测试系统的小型化、微型化及集成化
微机技术和大规模集成电路技术的应用使得测试系统的紧凑程度得到 极大提高。各种基于新材料、新效应和新工艺的新型传感器的不断出 现，使得传感器在精度提高的同时体积也逐渐变小；信号处理电路的 集成程度不断提高，使得测试系统的小型化、微型化及集成化成为可 能；新型的显示和记录仪器及模块不断出现，也使得整个系统的体积 不断减小。
简单公式 “仪器=AD/DA+CPU+软件”
13
7.2 微机化仪表的典型功能
仪器仪表技术的发展有两条主线：一条是从模拟仪表、数 字化仪表到智能仪表；另一条是从单台仪器、叠架式仪器系 统到虚拟仪器。 传统的仪器是一个独立的装置，有机箱，操作面板，信号 输入输出端，还有开关、旋钮等。检测结果输出的方式有指 针式表头、数字式和图形等，可能还有打印输出。 一般由三大功能块组成：信号的采集和控制、信号的分析 与处理以及结果的表达与输出。这些功能块全部都是以硬件 (或固化的软件)的形式存在。
软测量技术主要包括三部分的内容：一是根据某种最优原则研究建立 软测量数学模型的方法，这是软测量技术的核心；二是模型实时运算 的工程化实施技术，这是软测量技术的关键；三是模型自校正技术， 这是提高软测量精度的有效方法。
7.2 微机化仪器的典型功能
近年来，随着微电子技术、网络及通信技术和相关学科的发展，测试技术 发展迅猛，出现了一些新的概念、理念和技术，表现出一些新的发展方向。
测量过程和控制的软件化
➢仪器硬件变得简单、体积与功耗均减小、可靠性提高、灵活性增强、自动化程度更高。
➢ 可实现简单的人机对话、自检、自诊断、自校准、LCD或LED显示和打印输出等。
➢在软件控制方式下，改换仪器功能并不需要更换硬件，仅改变软件即可。这是传统的纯
硬件式仪器所不及的。
数据处理能力
➢智能仪器最突出的特点，主要表现为能改善测量的准确度和对测量结果进行再加工。
14
7.2 微机化仪表的典型功能
基于Internet的网络测控系统中 实现信号采集与控制的前端模块 具有虚拟仪器不可比拟的强大功 能，它不仅完成信号的采集和控 制，在一定程度上还兼顾实施对 信号的分析与传输。
7.1.6 软测量技术的发展
软测量就是选择与被测变量（难以直接测量，称为主导变量）相关的 一组可测变量（称为二次变量或辅助变量），构造某种以可测变量为 输入、被测变量为输出的数学模型，使用计算机进行模型的数值运算， 从而得到被测变量的估计值的过程。这类数学模型及相应的计算机软 件也被称为软测量估计器或软测量仪表。
电气测试技术
闵永智 教授
1
7电气测试技术的智能化和虚拟化
7.1 测试仪器的新发展
近年来，随着微电子技术、网络及通信技术和相关学科的发展，测试技术 发展迅猛，出现了一些新的概念、理念和技术，表现出一些新的发展方向。
仪器的研制和生产趋向智能化、微型化、集成化、芯片化和系统工程化。 利用现代微制造技术（光、机、电）、纳米技术、计算机技术、仿生学原 理、新材料等高新技术开发新的科学仪器已经成为主流。虚拟仪器技术、 现场总线技术、网络技术和智能信息处理技术也开始广泛应用于测试系统 之中。
7.1.3 虚拟仪器化
在计算机测试系统的基础上，出现了虚拟仪器的概念，并得到广泛的 应用。虚拟仪器技术可以在大大节约开发时间的基础上使系统具有强 大的扩展功能和近乎完美的用户体验。虚拟仪器技术使得现代测控系 统更加灵活、紧凑、经济，功能更加强大。无论测量、测试、计量或 工业过程控制和分析处理，还是其它更为广泛的测控领域，虚拟仪器 都以自身无与伦比的强大功能和灵活性组态为设计者提供了一种极佳 的模式。
7.1.5 测试系统的网络化
(1)基于现场总线技术的网络化测控系统
现场总线是应用在生产现场，在微机化测 量控制设备之间实现双向串行多节点数字 通信的系统，是开放式、数字化、多点通 信的底层控制网络。
现场总线面向工业生产现场，主要用于实 现生产/过程领域的基本测控设备（现场 级设备）之间以及与更高层次测控设备 （车间级设备）之间的互连。
仪器的研制和生产趋向智能化、微型化、集成化、芯片化和系统工程化。 利用现代微制造技术（光、机、电）、纳米技术、计算机技术、仿生学原 理、新材料等高新技术开发新的科学仪器已经成为主流。虚拟仪器技术、 现场总线技术、网络技术和智能信息处理技术也开始广泛应用于测试系统 之中。
7.2 微机化仪表的典型功能
7.1.4 测试系统的智能化
测试系统的智能化主要表现在测试系统对信息的检测、信号处理、信 息的记忆、逻辑思维与推理决策等方面，出现了智能仪器、智能传感 器等新概念。
智能测试系统以微处理器为核心，通过总线及接口与I/O通道及输入/ 输出设备相连。微处理器作为控制单元来控制数据采集装置进行采样， 并对采样数据进行计算及数据处理，如数字滤波、标度变换、非线性 补偿等。然后把计算与分析结果进行显示或打印。智能测试系统广泛 采用键盘、LED显示器，它们由微处理器控制，显示测试结果或处理 结果及图像等。
现场总线已有多个版本，目前工业生产中 广泛采用的现场总线技术包括PROFIBUS现 场总线、LonWorks现场总线、基金会现场 总线（FF）、CAN总线和HART总线等。
（2）基于Internet的网络测控
利用现有Internet资源而无须建 立专门的拓扑网络，使组建测控 网络、企业内部网络以及它们与 Internet的互联都十分方便。
➢对测量结果进行在线处理，方便、快速、可避免主观因素干扰。
➢ 可执行多种算法，实现各种误差的计算与补偿、能校准测量仪器的非线性。降低测
量误差，提高测量准确度。
12
7.2 微机化仪表的是一台纯硬件仪器无法 比拟的。
灵活的功能切换、量程切换、算法切换、硬件模 块置换、显示方式选择、控制功能增选……
