硅酸盐水泥的生产原料、工艺流程、资料
通用硅酸盐水泥生产概述
01
通用硅酸盐水泥主要由硅酸三钙、硅酸二钙、铝酸三钙和铁铝
酸四钙等矿物组成。
水化反应
02
通用硅酸盐水泥与水混合后，各种矿物成分发生水化反应，释
放出热量并生成水化产物。
凝结与硬化
03
水化反应过程中，水泥浆逐渐失去塑性，开始凝结并最终硬化
成为坚硬的水泥石结构。
质量控制
原料质量
生产通用硅酸盐水泥的原料包括石灰石、黏土、铁粉等，需确保原 料质量稳定，以满足产品质量要求。
通用硅酸盐水泥生产 概述
目录
• 通用硅酸盐水泥简介 • 通用硅酸盐水泥的生产原料 • 通用硅酸盐水泥的生产工艺
目录
• 通用硅酸盐水泥的性能与质量控制 • 通用硅酸盐水泥的生产现状与发展趋势
01
通用硅酸盐水泥简介
定义与特性
定义
通用硅酸盐水泥是一种以硅酸钙 为主要成分的水硬性胶凝材料， 通过与水混合后能够迅速硬化并 保持强度。
根据生产配方，将不同成分的原料按 照一定的比例进行混合。
混合
通过混合机将配料后的原料进行均匀 混合，确保各成分在原料中分布均匀。
煅烧与冷却
煅烧
将混合均匀的原料送入回转窑中，在高温下进行煅烧，使原料中的化学成分发生反应，形成硅酸盐水泥熟料。
冷却
将煅烧后的熟料送入冷却机中进行冷却，降低熟料的温度，便于后续的包装和运输。
原料替代
研发新的原料替代技术，减少传统原料的使用， 降低生产成本。
节能减排技术
研发和应用新的节能减排技术，提高能源利用效 率和环保水平。
THANKS
感谢观看
铁粉
01
铁粉在通用硅酸盐水泥中主要作为矿化剂使用，可以加速水 泥的硬化速度和提高水泥的强度。
硅酸盐水泥资料
硅酸盐水泥水泥是建筑上用量很大的材料之一，它从诞生至今为人类社会进步及经济发展作出了巨大贡献，广泛应用于工业、农业、国防、水利及交通等基本建设中。
由于水泥具有生产原料广泛、相对成本较低及工程使用性能良好等特点，在目前乃至未来相当长的时期内水泥仍将是不可替代的建筑材料。
如今我国已经是世界上水泥产量最高、使用量最多的的国家。
我国水泥产量的90%左右属于硅酸盐系列水泥。
水泥，指加水拌和成塑性浆体后，能胶结砂、石等适当材料并能在空气和水中硬化的粉状水硬性胶凝材料。
水泥按其矿物组成分为硅酸盐类水泥、铝酸盐类水泥、硫铝酸盐类水泥、铁铝酸盐类水泥及氟铝酸盐类水泥。
按性质和用途可以分为：通用水泥、专用水泥及特性水泥。
通用水泥：建筑工程中常用的水泥。
如硅酸盐水泥、普通硅酸盐水泥等。
专用水泥：有专门用途的水泥。
如中、低热水泥、道路水泥、砌筑水泥等。
特性水泥：某种性能比较突出的水泥。
如快硬硅酸盐水泥、抗硫酸盐水泥、膨胀水泥等。
通用硅酸盐水泥：以硅酸盐水泥熟料、适量的石膏和混合材料制成的水硬性胶凝材料。
混合材料：在硅酸盐水泥中，掺入的一些天然或人工合成的矿物材料、工业废渣（如矿渣、火山灰、粉煤灰等）称为混合材料。
混合材料分为活性混合材料和非活性混合材料。
活性混合材料：粒化高炉矿渣、火山灰质混合材料、粉煤灰非活性混合材料：石英砂、石灰石、黏土、窑灰、慢冷矿渣等掺混合材料的目的是改善水泥的某些性能、调整水泥强度、增加水泥品种、扩大水泥的使用范围、综合利用工业废料、节约能源、降低水泥成本等。
硅酸盐水泥熟料：凡以适当成分的生料（主要成分为CaO、SiO2、Al2O3、Fe2O3）烧至部分熔融，所得以碳酸钙为主要成分的产物称为硅酸盐水泥熟料，简称熟料。
通用硅酸盐水泥的分类：按混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥。
硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣和适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外统称的波特兰水泥）。
硅酸盐水泥的生产原料、工艺流程
聚煤网 2022-05-23 15:12:12 浏览 11摘要：以碳酸钙为主要成份的原料，是水泥熟料中 CaO 的主要来源。
如石灰石、白垩、石灰质泥灰岩、贝壳等。
一吨熟料约需 1.4~1.5 吨石灰质干原料，在生料中约占 80%摆布。
1.硅酸盐水泥的主要成份硅酸三钙(3CaO•SiO2)、硅酸二钙(2CaO•SiO2)、铝酸三钙(3CaO•AI2O3)、铁铝酸四钙(4CaO•AI2O3•Fe2O3) 其中： CaO 62~67%； SiO2 20~24%； AI2O3 4~7%；Fe2O3 2~6%。
2.硅酸盐水泥生产的主要原料(1) 石灰质原料：以碳酸钙为主要成份的原料，是水泥熟料中CaO 的主要来源。
如石灰石、白垩、石灰质泥灰岩、贝壳等。
一吨熟料约需 1.4~1.5 吨石灰质干原料，在生料中约占 80%摆布。
石灰质原料的质量要求品位 CaO (%) MgO (%) R2O (%) SO3 (%) 燧石或者石英(%)一级品＞48 ＜2.5 ＜1.0 ＜1.0 ＜4.0二级品 45~48 ＜3.0 ＜1.0 ＜1.0 ＜4.0(2)黏土质原料：含碱和碱土的铝硅酸盐，主要成份为 SiO2，其次为 AI2O3，少量 Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3 的主要来源。
黏土质原料主要有黄土、黏土、页岩、泥岩、粉砂岩及河泥等。
一吨熟料约需 0.3~0.4 吨黏土质原料，在生料中约占 11~17%。
黏土质原料的质量要求品位硅酸率铁率 MgO (%) R2O (%) SO3 (%) 塑性指数一级品 2.7~3.5 1.5~3.5 ＜3.0 ＜4.0 ＜2.0 ＞12二级品 2.0~2.7 或者 3.5~4.0 不限＜3.0 ＜4.0 ＜2.0 ＞12普通情况下 SiO2 含量 60~67%，AI2O3 含量 14~18%。
(3)主要原料中的有害成份① MgO：影响水泥的安定性。
水泥熟料中要求 MgO＜5%，原料中要求 MgO＜3%。
国标325标号硅酸盐水泥

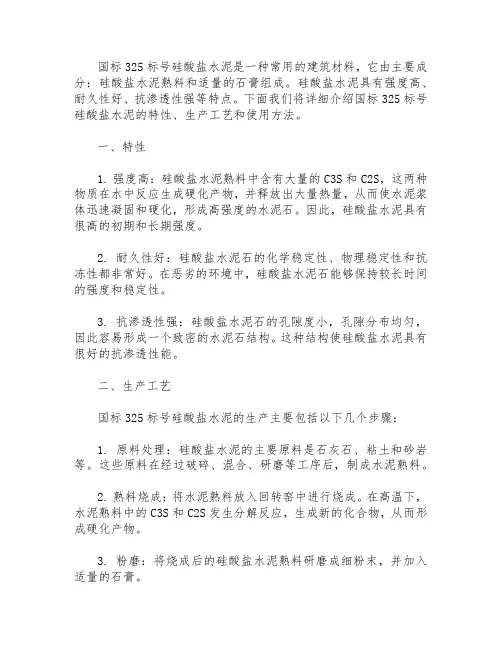

国标325标号硅酸盐水泥是一种常用的建筑材料，它由主要成分：硅酸盐水泥熟料和适量的石膏组成。
硅酸盐水泥具有强度高、耐久性好、抗渗透性强等特点。
下面我们将详细介绍国标325标号硅酸盐水泥的特性、生产工艺和使用方法。
一、特性1. 强度高：硅酸盐水泥熟料中含有大量的C3S和C2S，这两种物质在水中反应生成硬化产物，并释放出大量热量，从而使水泥浆体迅速凝固和硬化，形成高强度的水泥石。
因此，硅酸盐水泥具有很高的初期和长期强度。
2. 耐久性好：硅酸盐水泥石的化学稳定性、物理稳定性和抗冻性都非常好。
在恶劣的环境中，硅酸盐水泥石能够保持较长时间的强度和稳定性。
3. 抗渗透性强：硅酸盐水泥石的孔隙度小，孔隙分布均匀，因此容易形成一个致密的水泥石结构。
这种结构使硅酸盐水泥具有很好的抗渗透性能。
二、生产工艺国标325标号硅酸盐水泥的生产主要包括以下几个步骤：1. 原料处理：硅酸盐水泥的主要原料是石灰石、粘土和砂岩等。
这些原料在经过破碎、混合、研磨等工序后，制成水泥熟料。
2. 熟料烧成：将水泥熟料放入回转窑中进行烧成。
在高温下，水泥熟料中的C3S和C2S发生分解反应，生成新的化合物，从而形成硬化产物。
3. 粉磨：将烧成后的硅酸盐水泥熟料研磨成细粉末，并加入适量的石膏。
4. 包装：将加工好的水泥粉末通过自动包装机进行包装，方便运输和存储。
三、使用方法国标325标号硅酸盐水泥的使用方法如下：1. 搅拌：将硅酸盐水泥粉末与适量的水混合，搅拌均匀。
2. 浇筑：将搅拌好的水泥浆体倒入模具中，或者直接浇筑在需要铺设的地面上。
3. 养护：硅酸盐水泥浆体在凝固过程中需要进行养护。
养护时间一般为7天左右，保持表面湿润。
总之，国标325标号硅酸盐水泥是一种优良的建筑材料，具有强度高、耐久性好、抗渗透性强等特点。
在使用时，需要注意使用方法和养护时间，以保证水泥石的质量和稳定性。
水泥厂工艺流程(配图)
下载可编辑复制一、水泥生产原燃料及配料生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。
1、石灰石原料石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。
石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。
2、黏土质原料黏土质原料主要提供水泥熟料中的、、及少量的。
天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。
其中黄土和黏土用得最多。
此外，还有粉煤灰、煤矸石等工业废渣。
黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。
3、校正原料当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的含量不足，有的和含量不足）必须根据所缺少的组分，掺加相应的校正原料（1）硅质校正原料含80%以上（2）铝质校正原料含30%以上（3）铁质校正原料含50%以上下载可编辑复制二、硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料的矿物主要由硅酸三钙（）、硅酸二钙（）、铝酸三钙（）和铁铝酸四钙（）组成。
三、工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
破碎过程要比粉磨过程经济而方便，合理选用破碎设备和和粉磨设备非常重要。
在物料进入粉磨设备之前，尽可能将大块物料破碎至细小、均匀的粒度，以减轻粉磨设备的负荷，提高黂机的产量。
物料破碎后，可减少在运输和贮存过程中不同粒度物料的分离现象，有得于制得成分均匀的生料，提高配料的准确性。
（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
简述硅酸盐水泥的生产工艺流程
简述硅酸盐水泥的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硅酸盐水泥是一种广泛使用的建筑材料。
它的生产工艺流程主要包括以下几个步骤：1. 原材料的准备：硅酸盐水泥的生产主要原材料是石灰石和粘土。
第三节 硅酸盐水泥的生产工艺
(5) 液相的形成与熟料的烧结 液相的形成（1250~1280℃）
液相的组成：由氧化铁、氧化铝、氧化 钙、氧化镁和碱及其他组分 最低共熔温度：物料在加热过程中，两种或两种以上组分 开始出现液相的温度称为最低共熔温度。
其大小与组分的性质与数目有关。
液相量：液相量与组分的性质、含量、温度等因素 有关(一般为20~30%) 。液相多形成C3S容 易，但过多，会造成转窑内结圈，立窑内 结炉瘤等。
（1） 使熟料中的C3S和C2S呈介稳态存在，减少C3S分解， 防止β-C2S向γ-C2S转化而降低水硬活性，提高熟 料质量；防止MgO晶体长大，有利于水泥安定性 ；急冷熟料晶粒小，活性高；C3A主要呈玻璃体， 抗硫酸盐性能提高； （2） 改善熟料的易磨性； （3）回收熟料带走的热量，预热二次空气，提高窑的热 效率； （4）便于熟料运输、贮存与粉磨。
破碎：就是依靠外力（主要是机械力），克服固体物料内 聚力，将大块物料变成小块物料的过程。 破碎的方法： a)压碎 b)磨碎 c) 劈碎 d) 折碎 e)冲击破碎
根据破碎后物料粒度的大小，将破碎分为粗碎、
中碎和细碎三种。
入料粒度（mm） 粗碎 中碎 300 ~ 900 100 ~ 350 出料粒度（mm） 100 ~ 350 20 ~ 100
应能充分进行，必须使烧成带有一定的高度，还要 将煤的粒度、鼓风压力和通风情况加以综合考虑。 但是机立窑中料球如果在烧成带停留时间过长，易 产生过烧，引起结大块、炼边、甚至架窑，反而影 响产质量，增加不必要的能耗。 过短，将漏生。
(3) 冷却带 该带物料温度低于1300℃。在该带中，高温 熟料与从窑下鼓入的冷空气进行热交换，空气被 加热后进入烧成带供燃料燃烧之用。
C－S－A－F四元系统，不同温度下，液相的计算公式：
硅酸盐水泥的生产及工艺过程非常好的课件
硅酸盐水泥的种类
按照细度分类
分为普通硅酸盐水泥和矿渣硅酸盐水 泥。
按照用途分类
分为通用水泥、专用水泥和特性水泥 。
硅酸盐水泥的应用
建筑工程
用于混凝土浇筑、砂浆配制等， 是建筑行业中最常用的建筑材料
之一。
产品质量控制
产品质量检测
定期对生产出的硅酸盐水泥进行质量检测，包括强度、凝结时间、安定性等方面的检测 。
产品储存与运输
加强产品的储存和运输管理，防止产品受潮、结块，确保产品质量稳定。
05
硅酸盐水泥的生产设备
破碎设备
破碎设备是硅酸盐水泥生产中的重要设备之一，主要用于将原料破碎成小块，以便于后续的加工处理 。
石灰石的质量对水泥的品质和产量都有重要影响，因此对石灰石的品质要求较高 ，需要满足一定的纯度、粒度和化学成分。
黏土质原料
黏土质原料是硅酸盐水泥生产的另一重要原料，主要提供硅 和铝等元素。黏土质原料经过高温煅烧后形成硅酸三钙、铝 酸三钙等矿物成分，也是水泥熟料的主要组成部分。
黏土质原料的质量对水泥的品质和产量也有重要影响，需要 满足一定的纯度、粒度和化学成分要求。
道路工程
用于道路基层和面层的浇筑、修补 等，具有较好的耐久性和稳定性。
水利工程
用于水库、堤坝等水利设施的浇筑 和加固，具有较强的抗渗性和耐久 性。
02
硅酸盐水泥的生产原料
石灰石
石灰石是硅酸盐水泥的主要原料之一，其主要成分是碳酸钙（CaCO3）。石灰石 经过高温煅烧后分解成氧化钙（CaO）和二氧化碳（CO2），是水泥熟料的主要 矿物成分。
常用的破碎设备包括颚式破碎机、锤式破碎机和反击式破碎机等，这些设备通过施加外力将大块原料 破碎成小块，以便于后续的加工处理。
第二章 硅酸盐水泥
§2-1
硅酸盐水泥
2.1.4 硅酸盐水泥的技术性质
1.实际密度、堆积密度、细度 硅酸盐水泥的密度主要取决于其熟料矿物组 成，一般为3.05～3.20。堆积密度主要取决 于堆积时的紧密程度。在混凝土配合比设计 时，通常采用1300kg/m3。 2.标准稠度用水量 标准稠度用水量是指拌制水泥净浆时为达到 标准稠度所需的用水量，以水与水泥质量之 比的百分数表示，一般在24%～30％之间。
§2-1
硅酸盐水泥
2.1.3 硅酸盐水泥的水化、凝结硬化
3）水泥石的结构 水泥石的组成：凝胶体（C—S—H） 、未水化的水泥颗粒内核、毛细孔和凝胶孔、晶体粒子 Ca（OH）2
图3.1.2 水泥石的结构 A－未水化水泥颗粒； B－胶体粒子（C－S－H等）； C－晶体粒子（Ca（OH）2等）；D －毛细孔（毛细孔水）； E－凝胶孔
§2-1
硅酸盐水泥
2.1.4 硅酸盐水泥的技术性质
3.凝结时间 凝结时间是指水泥从加水开始到失去流动性所需大时间，分为 初凝和终凝。 初凝时间为水泥从开始加水拌和起至水泥浆失去可塑性所需的 时间； 终凝时间为水泥从开始加水拌和起至水泥浆完全失去可塑性并 开始产生强度所需的时间。 水泥的初凝时间不宜过早，以便在施工时有足够的时间完成 混凝土的搅拌、运输、浇捣和砌筑等操作；水泥的终凝时间 不宜过迟，以免拖延施工工期。国家标准规定：硅酸盐水泥 初凝时间不得早于45min，终凝时间不得迟于6.5h。
§2-1
硅酸盐水泥
2.1.3 硅酸盐水泥的水化、凝结硬化
1）硅酸盐水泥的水化
3CaO· Al2O3+6H2O → 3CaO·Al2O3· 6H2O 铝酸三钙 水化铝酸三钙
4CaO· Al2O3· Fe2O3+7H2O→ 3CaO· Al2O3· 6H2O+CaO· Fe2O3· H2O
硅酸盐工业简介
制水泥和玻璃时都需要用的原料是（ 制水泥和玻璃时都需要用的原料是（ C ） （A）粘土 （B）石英 （C）石灰石 （D）纯碱 ） ） ） ）
陶瓷
陶瓷(China) 三、陶瓷(China)
主要原料： 1、主要原料：黏土
2、传统生产过程：混和、成型、干燥、烧结、冷却 传统生产过程：混和、成型、干燥、烧结、
特性
水 泥 水硬性
玻 璃 玻璃态
纯碱、石灰石、 纯碱、石灰石、石英
玻璃熔炉 Na2SiO3 CaSiO3 SiO2
Na2CO3+SiO2 = Na2SiO3+CO2↑
高温
原料 黏土、石灰石 黏土、 适量石膏） （适量石膏） 设备 成分 水泥回转窑
2CaO•SiO2 3CaO •SiO2 3CaO •Al2O3
5、主要成分：硅酸三钙(3CaO SiO2)、 主要成分：硅酸三钙(3CaO•SiO (3CaO 硅酸二钙(2CaO (2CaO•SiO 硅酸二钙(2CaO SiO2)、 铝酸三钙(3CaO Al 铝酸三钙(3CaO•Al2O3)等 (3CaO 6、主要性能：水硬性 主要性能：
一种材料磨成细粉成浆后,能在潮湿空气和水中硬 一种材料磨成细粉成浆后 能在潮湿空气和水中硬 化并形成稳定化合物的性能,叫做水硬性 叫做水硬性。 化并形成稳定化合物的性能 叫做水硬性。 主要用途： 7、主要用途：
二、玻璃 纯碱、 1、原 料：纯碱、石灰石和石英 2、主要设备：玻璃熔炉 主要设备： 3、生产过程：原料粉碎，玻璃熔炉中强热，成 生产过程：原料粉碎，玻璃熔炉中强热， 型冷却 4、反应原理：复杂的物理、化学变化，主要 反应原理：复杂的物理、化学变化， 反应
高温
Na2CO3+SiO2==Na2SiO3+CO2↑
硅酸盐水泥的生产工艺过程
硅酸盐水泥的生产工艺过程硅酸盐水泥是一种常见的建筑材料，其生产工艺过程经过几个主要步骤。
下面将详细介绍硅酸盐水泥的生产工艺过程。
一、原料准备硅酸盐水泥的主要原料包括石灰石、硅石和黏土。
这些原料需要经过破碎、研磨和混合等步骤进行准备。
首先，石灰石和硅石需要经过破碎机的破碎，使其成为适合生产的颗粒。
然后，破碎后的石灰石和硅石通过磨煤机进行磨细，以增加其表面积。
黏土需要经过混合机进行混合，以确保其成分均匀。
二、原料烧结准备好的原料需要进一步进行烧结。
在硅酸盐水泥的生产过程中，通常采用湿法或干法两种不同的烧结方法。
湿法烧结是指将准备好的混合料加入大型旋转窑中，加入水进行溶解和反应。
在湿法烧结过程中，水会将原料中的硅酸盐和其他杂质进行溶解，然后通过反应形成硅酸盐水泥的主要成分。
另一种干法烧结方法是将混合料送入炉内进行热处理。
干法烧结过程中，混合料被加热到高温，使其发生化学反应，形成硅酸盐水泥的主要成分。
不管是湿法还是干法烧结，烧结后的产物被称为生料。
三、磨矿生料需要经过磨矿过程，以进一步细化和均匀化。
在磨矿过程中，生料被送入磨煤机，并加入适量的石膏和其他辅料。
磨煤机中的钢球和磨板会将生料研磨成较细的粉末。
四、混合和烧结磨矿后的粉末需要进行混合和烧结。
首先，混合粉末被送入旋转窑中。
在旋转窑中，粉末会经历高温和高压的热处理过程，以形成硅酸盐水泥的最终成分。
热处理中的高温会使粉末中的物质相互反应，形成水化硅酸盐矿物。
五、磨磨机烧结后的硅酸盐水泥熟料需要经过磨磨机的研磨。
研磨过程中，熟料被送入磨磨机，并加入适量的石膏和其他辅料。
磨磨机中的钢球和磨板会将熟料研磨成细小的粉末。
六、包装和贮存研磨完成后的硅酸盐水泥被送入包装机进行包装，通常是袋装或散装。
袋装水泥通常用于小规模施工，而散装水泥用于大规模项目。
包装好的水泥袋需要存放在干燥且通风良好的仓库中，确保其质量和使用寿命。
总结起来，硅酸盐水泥的生产工艺过程包括原料准备、原料烧结、磨矿、混合和烧结、磨磨机，以及最后的包装和贮存。
4-1 硅酸盐水泥
水泥的优点： 1、可塑性好，可调成各种形状和尺寸的
泥凝土构件； 2、适应性强，可用于海上、地下或干热、
严寒地区以及耐侵蚀、防辐射等特殊要求的工 程；
3、耐久性好，水泥混凝土既没有钢材的 生锈问题，也没有木材的腐朽等缺点，更没有 塑料制品的老化、污染等问题；
4、可获得很高的强度，通过改变熟料的 矿物组成，既可调节其性能，获得高的强度， 还能与纤维等材料匹配，制成水泥基复合材料；
■ 1824年，英国J．阿斯普丁发明了一种把石灰石和粘土混和 后加以煅烧来制造水泥的方法，并获得了专利权。这种水泥 同英国附近波特兰小城盛产的石材颜色相近，故称为波特兰 水泥。人类最早是利用间歇式土窑（后发展成土立窑）煅烧 水泥熟料。
■ 1877年回转窑烧制水泥熟料获得了专利权，继而出现了单筒 冷却机、立式磨及单仓钢球磨等，从而有效地提高了水泥的 产量和质量。
生产 厂 甲
乙
熟料矿物成分，%
Ｃ3S 56
C2S 17
C3Ａ Ｃ4AF
12
15
42
35
7
16
解
由甲厂硅酸盐水泥熟料配制的硅酸盐水泥的强度 发展速度、水化热、２８d时的强度均高于由乙厂硅 酸盐水泥熟料配制的硅酸盐水泥．但耐腐蚀性则低 于由乙厂硅酸盐水泥熟料配制的硅酸盐水泥。
某大体积的混凝土工程，浇注两周后拆模，发现挡墙有 多道贯穿型的纵向裂缝。该工程使用42.5Ⅱ型硅酸盐水 泥，其熟料矿物组成如下：
三、硅酸盐水泥的凝结和硬化
1.凝结硬化的概念
水泥浆通过水泥熟料矿物的水化反应、凝 结硬化过程变成坚硬固体—复杂的物理化学变 化过程。
凝结——水泥与水拌合后最初形成可塑浆体，随着时间 增长，水泥浆变稠，失去可塑性，但还不具备强度， 此过程即为“凝结”；
硅酸盐水泥生产工艺流程
硅酸盐水泥生产工艺流程水泥生产原料及配料、硅酸盐水泥熟料的矿物组成、硅酸盐水泥生产工艺流程、硅酸盐水泥生产的原料水泥生产原料及配料：生产硅酸盐水泥的主要原料为石灰原料和粘土质原料,有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足,还可以利用工业废渣作为水泥的原料或混合材料进行生产。
ﻫ1、石灰石原料石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。
石灰石是水泥生产的主要原料,每生产一吨熟料大约需要1.３吨石灰石，生料中80%以上是石灰石。
ﻫ2、黏土质原料黏土质原料主要提供水泥熟料中的、、及少量的。
天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。
其中黄土和黏土用得最多。
此外，还有粉煤灰、煤矸石等工业废渣。
黏土质为细分散的沉积岩,由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。
3、校正原料当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时(有的含量不足,有的和含量不足）必须根据所缺少的组分,掺加相应的校正原料（1)硅质校正原料含8０％以上ﻫ(2）铝质校正原料含３０%以上ﻫ(３）铁质校正原料含 50%以上硅酸盐水泥熟料的矿物组成：硅酸盐水泥熟料的矿物主要由硅酸三钙（）、硅酸二钙( )、铝酸三钙( )和铁铝酸四钙( )组成。
硅酸盐水泥生产工艺流程：１、破碎及预均化（1)破碎水泥生产过程中，大部分原料要进行破碎,如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料,开采后的粒度较大，硬度较高，因此石灰石是生产水泥用量最大的原料,开采后的粒度较大，硬度较高,因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
ﻫ破碎过程要比粉磨过程经济而方便,合理选用破碎设备和和粉磨设备非常重要。
在物料进入粉磨设备之前，尽可能将大块物料破碎至细小、均匀的粒度，以减轻粉磨设备的负荷,提高黂机的产量。
物料破碎后，可减少在运输和贮存过程中不同粒度物料的分离现象,有得于制得成分均匀的生料，提高配料的准确性。
胶凝材料学硅酸盐水泥
二、通用硅酸盐水泥（common portland cement)：GB175-2007
• 以硅酸盐水泥熟料和适量石膏，及规定的 混合材料制成的水硬性胶凝材料。
• 按照混合材料的品种和掺量分为：硅酸盐 水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、 火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥 和复合硅酸盐水泥。
胶凝材料学
第四章 硅酸盐水泥
概述
一、水泥的定义及品种
• 水泥是一类具有水硬性的无机胶凝材料。按 照国家标准规定：凡细磨材料，加入适量水 后，成为塑性浆状，能在空气中硬化，又能 在水中硬化，并能把砂、石等材料牢固地胶 结在一起的水硬性胶凝材料，通称水泥。
• 按水硬性矿物不同，分为硅酸盐水泥、铝酸 盐水泥、硫铝酸盐水泥、氟铝酸盐水泥
2、使硅酸三钙和硅酸二钙呈介稳状态，避免 -C2S转变为-C2S和C3S分解。
3、使方镁石晶体的尺寸因来不及长大而保持 细小均匀分布状态，克服熟料中氧化镁含 量高的不利因素 。
4、使熟料内部粒子产生较大的结晶应力，形 成较多的微细裂缝
第三节 熟料矿物的组成结构及其性能
a
b
• （a）放大倍数为400X的显微镜下观察到的水泥熟
硅酸盐水泥
• 凡由硅酸盐水泥熟料、0%~5%的石灰石 或粒化高炉矿渣、适量石膏磨细制成的水 硬性胶凝材料，称为硅酸盐水泥（即波特 兰水泥）。
• 硅酸盐水泥分为两种类型：不掺混和材料 的称为Ⅰ型硅酸盐水泥，代号P·Ⅰ；掺加 不超过水泥质量5%的石灰石或粒化高炉 矿渣的称为Ⅱ型硅酸盐水泥，代号P·Ⅱ。
传递的过程； 3、碳酸盐在一定温度下，吸收热量进行分解并释放
出二氧化碳的化学反应过程； 4、分解出的二氧化碳穿过氧化钙层向表面扩散的传
水泥工艺生产硅酸盐水泥的原料及配料计算
水泥工艺生产硅酸盐水泥的原料及配料计算介绍硅酸盐水泥是一种常用的建筑材料，广泛用于混凝土的制作、修补和加固。
本文将介绍硅酸盐水泥的生产工艺，以及其所需的原料及配料计算。
硅酸盐水泥的生产工艺硅酸盐水泥的生产主要有以下几个步骤：1.原料破碎与混合：将所需原料（如石灰石、黏土、铁矿石等）进行破碎，并按一定比例混合，以获取所需的化学成分。
2.原料烧成：将混合后的原料送入旋转窑或立窑中进行高温烧制，烧成过程中原料发生物理和化学变化，形成熟料。
3.熟料研磨：将烧成后的熟料进行研磨，使其颗粒尺寸适应建筑用水泥的技术要求。
4.混合材加入：根据需要，可将适量的矿渣、粉煤灰等混合材加入到熟料中，以改善水泥的性能。
5.水泥包装与贮存：将成品水泥装入袋子或散装，进行包装，并存放在干燥通风的仓库中。
硅酸盐水泥的原料及配料计算硅酸盐水泥的生产所需的原料包括石灰石（CaCO3）、黏土（Al2O3·SiO2·H2O）和铁矿石（Fe2O3）等。
根据硅酸盐水泥中的化学成分要求，可以通过以下公式进行原料及配料计算：1.用于产生CaO的石灰石的量（kg）：–石灰石量 = 所需CaO量 / 石灰石含量2.用于产生Al2O3和SiO2的黏土量（kg）：–黏土量 = 所需（Al2O3 + SiO2）量 / 黏土含量3.用于产生Fe2O3的铁矿石量（kg）：–铁矿石量 = 所需Fe2O3量 / 铁矿石含量在进行原料计算时，需要参考硅酸盐水泥的化学成分要求，并查阅相关原料的化学成分数据。
示例计算假设生产一吨硅酸盐水泥的化学成分要求如下：•CaO含量：65%•Al2O3含量：5%•SiO2含量：20%•Fe2O3含量：3%根据这些要求，可以进行以下原料及配料计算：1.石灰石量计算：–所需CaO量 = 1000 kg × 0.65 = 650 kg–假设石灰石的CaCO3含量约为80%，则石灰石量 = 650 kg /0.8 ≈ 813 kg2.黏土量计算：–所需（Al2O3 + SiO2）量 = 1000 kg × (0.05 + 0.2) = 250 kg–假设黏土的Al2O3·SiO2·H2O含量约为60%，则黏土量 = 250 kg / 0.6 ≈ 417 kg3.铁矿石量计算：–所需Fe2O3量 = 1000 kg × 0.03 = 30 kg–假设铁矿石的Fe2O3含量约为70%，则铁矿石量 = 30 kg /0.7 ≈ 43 kg根据以上计算，生产一吨硅酸盐水泥所需的原料数量为：813 kg石灰石、417 kg黏土和43 kg铁矿石。
硅酸盐水泥熟料的煅烧工艺
硅酸盐水泥熟料的煅烧工艺硅酸盐水泥熟料是一种重要的建筑材料，其主要成分是硅酸盐矿物质。
熟料的生产是通过对原料进行煅烧工艺来实现的。
以下是硅酸盐水泥熟料的煅烧工艺的详细步骤：1. 原料准备：硅酸盐水泥熟料的主要原料包括石灰石、黏土和其他辅助原料。
这些原料需要粉碎和混合以获得均匀的化学成分。
2. 煤粉燃烧：在水泥炉中，需要使用煤粉作为主要燃料。
煤粉经过燃烧反应产生高温和热量，为后续反应提供能量。
3. 干法预热：将经过预处理的原料送入水泥炉，通过高温烟气进行干法预热。
在预热过程中，原料中的水分逐渐蒸发，从而实现干燥和预热的目的。
4. 煅烧反应：在水泥炉中，原料经过预热后被加热至高温，从而引发一系列的化学反应。
其中，主要的反应是石灰石的分解反应，将石灰石中的钙碳酸钙分解为氧化钙和二氧化碳。
此外，还有一系列的矿物转化反应和固相反应发生。
5. 冷却：煅烧后的硅酸盐水泥熟料需要进行冷却。
这一过程通过烟气和新鲜空气流通来降低熟料的温度，避免过度煅烧。
6. 粉磨：冷却后的熟料被送入水泥磨进行粉磨处理。
通过磨破磨、分级破磨和分级等步骤，熟料被加工成细度符合要求的水泥产品。
硅酸盐水泥熟料的煅烧工艺是一个复杂的化学和物理变换的过程。
煅烧过程中，需要控制适当的温度、时间和燃烧条件，以确保熟料的质量。
同时，通过优化煅烧工艺，可以降低能耗和环境排放，实现节能减排的目的。
硅酸盐水泥熟料煅烧工艺的详细步骤：7. 烟气处理：在炉内煅烧过程中，产生大量的烟气、灰尘和废气。
这些废气含有有害物质，需要进行处理以减少对环境的影响。
常见的烟气处理方法包括电除尘、袋式除尘等，以去除烟气中的粉尘和固体颗粒，并通过喷淋洗涤等方式去除废气中的二氧化硫等有害物质。
8. 能源回收：在煅烧过程中，通过使用高温烟气作为热源，可以回收能量并用于干法预热等步骤。
这种能源回收措施不仅可以降低能源消耗，减少生产成本，还可以减少对自然资源的开采和环境的影响。
9. 质量控制：在整个煅烧工艺中，对煅烧过程的温度、时间和燃烧条件等进行严格控制，以确保熟料的质量。
第四章 硅酸盐水泥的原料及预分解生产工艺的配料特点
(2)另外灰岩中其他矿物杂质对其硬度影响也很显著， 如其中石英含量高，尤其是以燧石结核形式存在， 则其很难磨，腐蚀性很大，不适于立磨。
2 影响生料易烧性的因素
由于石灰石原料在生料配比中达到80%左右， 所以石灰石的理化性质对水泥熟料形成过程中的碳 酸盐分解、固相反应和熟料矿物的最终形成均有显 著影响，以易烧性来进行分析。
50-54 48-50 45-48 40-45
MgO (%) <1.0
<2.0 <3.0 <4.0 <5.0
SiO2+R2O3 (%) <1
1-5 5-10 10-15 15-25
备注 常用
常用 常用 可用 掺用
高钙泥灰岩 低钙泥灰岩 泥灰岩
（2） 石灰石矿床形态
一般为层状、块状结构，纯净的石灰石为白 色，当含有石灰石、菱镁矿、燧石、石英、铁矿 等时各显青灰、灰黑、浅黄或浅棕色。 （3） 石灰石的主要矿物 石灰石的主要矿物为方解石，其结晶状态有 隐晶结构、结晶粒状结构、生物结构、碎屑结构 等。主要反映了成岩时间长短、结晶完善程度等， 显然对水泥生产中的易磨、易烧性能影响显著。 见下表。
<0.015
泥灰岩
<1.0
<4.0
<0.015
2.粘土质原料
粘土质原料是水泥熟料中酸性氧化物的主要来 源。从天然矿物来源看，主要有黄土、粘土、页岩 及粉砂岩、河泥及湖泥四类。详见249页。 粘土质原料中矿物对熟料形成也有显著的影响， 一般来说： (1) 较细高岭石晶体和非晶态二氧化硅； （2）较小的不完整二氧化硅晶体； (3) 结晶完整粗大石英晶体； (4) 云母类矿物（R2O）。 关于粘土质原料的品质要求见下表。
硅酸盐水泥的水化过程课件
生产工艺与原料
生产工艺
硅酸盐水泥的生产工艺主要包括生料 制备、熟料烧成、水泥粉磨和包装等 阶段。
原料
硅酸盐水泥的主要原料包括石灰石、 黏土、铁矿粉等，其中石灰石是主要 原料，提供钙质成分。
性质与特点
性质
硅酸盐水泥硬化后具有较高的抗压强度、耐久性、耐磨性等 特点。
特点
硅酸盐水泥水化热较高，早期强度增长快，适用于大型工程 和混凝土结构的施工。
硅酸盐水泥的水化过程课件
• 硅酸盐水泥简介 • 硅酸盐水泥的水化反应 • 硅酸盐水泥的水化机理 • 硅酸盐水泥的水化性能 • 硅酸盐水泥的应用与展望
01
硅酸盐水泥简介
定义与分类
定义
硅酸盐水泥是一种以硅酸钙为主 要成分的水硬性胶凝材料，通过 与水反应后形成坚硬的水泥石。
分类
根据熟料矿物组成和混合材料的 种类，硅酸盐水泥可分为普通硅 酸盐水泥、早强硅酸盐水泥、低 热硅酸盐水泥等。
提高能效和资源利用率
改进生产工艺，提高硅酸盐水泥的能效和资源利用率，降低生产成 本。
THANKS
感谢观看
水化热对于大体积混 凝土施工和冬季施工 有一定的技术指导意 义。
水化热的大小和速度 与水泥的种类、掺合 料和水的温度有关。
硬化速度与强度发展
硅酸盐水泥的硬化速度较快， 可以在数小时内初凝，并在28 天内达到设计强度。
水泥的强度发展与水灰比、温 度和湿度等条件有关。
适当控制硬化速度和强度发展 可以提高混凝土结构的耐久性 和稳定性。
水化产物的种类与结构
总结词
硅酸盐水泥的水化产物主要包括氢氧化钙、水化硅酸钙、水化铝酸钙等，这些产物的结构复杂，对水泥石的强度 和稳定性起着重要作用。
详细描述
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅酸盐水泥生产的原料聚煤网2014-05-23 15:12:12 浏览111.硅酸盐水泥的主要成分硅酸三钙（3CaO•SiO2）、硅酸二钙（2CaO•SiO2）、铝酸三钙（3CaO•AI2O3）、铁铝酸四钙（4CaO•AI2O3•Fe2O3）其中：CaO 62～67%； SiO2 20～24%； AI2O3 4～7%； Fe2O3 2～6%。
2.硅酸盐水泥生产的主要原料(1) 石灰质原料：以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。
如石灰石、白垩、石灰质泥灰岩、贝壳等。
一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。
石灰质原料的质量要求品位 CaO（%） MgO（%） R2O（%） SO3（%）燧石或石英（%）一级品＞48 ＜2.5 ＜1.0 ＜1.0 ＜4.0二级品 45～48 ＜3.0 ＜1.0 ＜1.0 ＜4.0(2)粘土质原料：含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。
粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。
一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。
粘土质原料的质量要求品位硅酸率铁率 MgO（%） R2O（%） SO3（%）塑性指数一级品 2.7～3.5 1.5～3.5 ＜3.0 ＜4.0 ＜2.0 ＞12二级品 2.0～2.7或3.5～4.0 不限＜3.0 ＜4.0 ＜2.0 ＞12一般情况下SiO2含量60～67%，AI2O3含量14～18%。
(3)主要原料中的有害成分① MgO：影响水泥的安定性。
水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。
②碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。
水泥熟料中要求R2O＜1.3%，原料中要求R2O＜4%。
③ P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。
当水泥熟料中P2O5含量在0.3%时，效果最好，但超过1%时，熟料强度便显著下降。
P2O5含量应限制。
④ TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。
当TiO2含量达0.5～1.0%，强化作用最显著，超过3%时，水泥强度就要降低。
如果含量继续增加，水泥就会溃裂。
因此在石灰石原料中应控制TiO2＜2.0%。
3. 硅酸盐水泥生产的辅助原料(1)校正原料①铁质校正原料：补充生料中Fe2O3的不足，主要为硫铁矿渣和铅矿渣等。
②硅质校正原料：补充生料中SiO2的不足，主要有硅藻土等。
③铝质校正原料：补充生料中AI2O3的不足，主要有铝钒土、煤矸石、铁钒土等。
校正原料的质量要求硅质原料硅率 SiO2（%） R2O（%）＞4.0 70～90 ＜4.0铁质原料 Fe2O3＞40%铝质原料 AI2O3＞30%(2) 缓凝剂：以天然石膏和磷石膏为主。
掺加量3～5%。
4.工业废渣的利用①赤泥：烧结法生产氧化铝排出的赤色废渣，以CaO、SiO2为主。
掺加石灰质原料可配制成生料。
②电石渣：以CaO为主。
可替代部分石灰石生产水泥。
③煤矸石：以SiO2、AI2O3为主。
可替代粘土生产水泥。
④粉煤灰：以SiO2、AI2O3为主。
可替代粘土配制生料，也可作混合材料。
⑤石煤：以SiO2、AI2O3为主。
可作不粘土质原料，也可作燃料。
硅酸盐水泥生产的原料1.硅酸盐水泥的主要成分硅酸三钙（3CaO·SiO2）、硅酸二钙（2CaO·SiO2）、铝酸三钙（3CaO·AI2O3）、铁铝酸四钙（4CaO·AI2O3·Fe2O3）其中：CaO 62～67%；SiO220～24%；AI2O34～7%；Fe2O32～6%。
2.硅酸盐水泥生产的主要原料(1)石灰质原料：以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。
如石灰石、白垩、石灰质泥灰岩、贝壳等。
一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。
石灰质原料的质量要求(2)粘土质原料：含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。
粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。
一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。
一般情况下SiO2含量60～67%，AI2O3含量14～18%。
(3)主要原料中的有害成分①MgO：影响水泥的安定性。
水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。
②碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。
水泥熟料中要求R2O＜1.3%，原料中要求R2O＜4%。
③P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。
当水泥熟料中P2O5含量在0.3%时，效果最好，但超过1%时，熟料强度便显著下降。
P2O5含量应限制。
④TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。
当TiO2含量达0.5～1.0%，强化作用最显著，超过3%时，水泥强度就要降低。
如果含量继续增加，水泥就会溃裂。
因此在石灰石原料中应控制TiO2＜2.0%。
3. 硅酸盐水泥生产的辅助原料(1)校正原料①铁质校正原料：补充生料中Fe2O3的不足，主要为硫铁矿渣和铅矿渣等。
②硅质校正原料：补充生料中SiO2的不足，主要有硅藻土等。
③铝质校正原料：补充生料中AI2O3的不足，主要有铝钒土、煤矸石、铁钒土等。
(2)缓凝剂：以天然石膏和磷石膏为主。
掺加量3～5%。
4.工业废渣的利用①赤泥：烧结法生产氧化铝排出的赤色废渣，以CaO、SiO2为主。
掺加石灰质原料可配制成生料。
②电石渣：以CaO为主。
可替代部分石灰石生产水泥。
③煤矸石：以SiO2、AI2O3为主。
可替代粘土生产水泥。
④粉煤灰：以SiO2、AI2O3为主。
可替代粘土配制生料，也可作混合材料。
⑤石煤：以SiO2、AI2O3为主。
可作不粘土质原料，也可作燃料。
硅酸盐水泥生产工艺水泥生产工艺要点：两磨一煅烧一、硅酸盐水泥生产方法分类立窑生产工艺过程我国水泥生产主要工艺与装备的技术进步摘要：在我国，由于经济技术水平、资源分布、交通运输条件等原因，不仅发展了许多种形式的水泥生产工艺与装备，而且每种形式的水泥生产工艺与装备都发展了多种规模的生产线。
随着我国经济技术水平的不断提高、交通运输条件的不断改善，以及在广大水泥工作者的不懈努力下，我国水泥工业的生产工艺与装备越来越先进、单条生产线的生产能力越来越大、自动化水平越来越高、环保效果越来越好，各项技术经济指标越来越理想，正一步一步顺应着世界水泥工业新型干法水泥的发展潮流——大型化、信息化、节能、环保、生态化。
关键词：水泥生产；工艺与装备；技术进步1 前言以水泥混凝土材料为主体所构成的现代建筑文明，是继“秦砖汉瓦”之后人类建筑材料文明的又一伟大创造。
水泥因其数量大、用途广、使用方便、性能优良，以及具有许多其它材料不可取代的性能、具有同地球环境亲和共融的生态产品属性，而与钢材、木材同为人类文明建设的三大基础工程材料之一，并且至今仍无可以取代水泥的更合适的材料。
可见，水泥对人类生活文明的重要性不言而喻，没有水泥的世界将是不可想象的。
自从英国人阿斯普丁于1824年取得波特兰水泥(我国称硅酸盐水泥)专利以来，在世界各地水泥工作者的不懈努力下，硅酸盐水泥的主要生产工艺与装备已历经多次重大技术创新：第一次是上世纪初，湿法回转窑的出现并得到全面推广，提高了水泥的产量和质量，奠定了水泥工业作为现代化工业的基础。
一直到上世纪60年代，湿法回转窑生产工艺曾盛行一时。
第二次是上世纪50－70年代，悬浮预热和预分解技术的出现，大幅度提高了水泥熟料烧成过程的热效率和单机生产能力，促进了水泥工业向大型化、现代化的方向发展。
第三次是上世纪80年代以后，计算机信息化和网络化技术在水泥工业的广泛应用，使得水泥工业真正进入了现代化阶段，形成了一套具有现代高科技特征和符合优质、高效、节能、环保要求，以及大型化、自动化的现代水泥生产工艺和装备。
第四次是上世纪90年代中期，在工业发达国家出现了水泥生态化的高潮，即从可持续发展的角度开发工业废弃物及城市生活垃圾等再循环利用技术，逐步减少天然资源和天然能源的消耗，最大程度地减少环境污染，最大限度地接收、消纳工业废弃物及城市生活垃圾等，使水泥工业达到与环境友好、相容、和谐、共存。
我国作为世界水泥生产和消费的重要成员，进入新世纪以来，主要生产工艺与装备紧跟世界水泥工业的发展潮流，即以发展新型干法水泥生产技术为基点的同时，向生产规模大型化、装备高效化（包括节能、降耗、安全运转、信息化、提高劳动生产率等各项技术经济指标）、产品高性能化、生产过程清洁化以及废弃物综合利用等方面发展，不断推进水泥工业成为资源、环境与人类社会协调、持续发展的循环经济产业体系。
2 我国水泥工业主要生产工艺与装备的技术进步1889年，清政府在唐山创办士敏土厂（启新洋灰公司），采用立窑生产工艺与装备，1892年建成投产。
后从丹麦购进两台干法回转窑，淘汰了原有立窑生产工艺与装备，于1906年建成年产4万吨的水泥厂，标志着中国水泥工业的诞生和百年中国水泥工业史的开端。
但是，由于内战不断和外来侵略，到1949年新中国成立时，我国水泥生产工艺与装备仍非常落后，主要以湿法回转窑、老式干法回转窑工艺与装备为主，水泥年产量仅66万吨。
1949年新中国成立以后，我国的水泥工业和其它工业一样得到较快发展：50－60年代，采用湿法、半干法回转窑工艺与装备，先后新建和扩建了32个重点大中型企业，同时中小型立窑水泥企业也发展起来，为我国水泥工业的发展奠定了基础。
到60年代末，水泥产量达到了1800多万吨。
70－80年代，尤其是改革开放以来，国民经济的稳步高速发展带动了我国水泥生产工艺与装备的快速进步。
除了继续新建和扩建湿法回转窑生产线外，通过引进、消化、吸收和技术创新，以预分解窑生产工艺为中心的新型干法水泥生产技术在我国诞生并得以迅速发展，我国自行开发出了700－2000t/d熟料的预分解窑生产线；机立窑水泥生产工艺与装备已基本成熟。
到80年代末，水泥产量已超过2亿吨。
90年代，我国水泥工业生产工艺与装备技术进步、水泥产量增长的势头依然强劲。
成熟的700－2000t/d熟料国产化预分解窑生产线已走出国门，出口亚洲、非洲等发展中国家；4000t/d熟料预分解窑国产化示范生产线也于1998年12月建成投产；1990年开始，全国掀起了推广“立窑节能十四项技术”的高潮，强有力地推动了我国立窑水泥工业生产工艺与装备的技术进步，取得了特别显著的经济效益、社会效益和环境效益，涌现出了一批现代立窑水泥生产企业。
