视频安防监控系统检验实施规范
安防监控系统检验调试与验收实施方案
安防监控系统检验调试与验收实施方案1. 引言本文档旨在提供一份关于安防监控系统检验调试与验收实施方案的详细说明。
安防监控系统的检验调试与验收是确保系统正常运作和达到预期目标的关键步骤。
本方案将包括检验调试步骤、验收准则以及相应的验收流程。
2. 检验调试步骤2.1 硬件检查在进行安防监控系统的检验调试前，首先需要对系统硬件进行全面检查。
确保各个摄像头、服务器、录像机等设备都正常工作、连接可靠，并且符合技术规格和要求。
2.2 网络配置与通信测试安防监控系统的运行需要稳定可靠的网络环境。
在检验调试过程中，应对系统网络进行配置，并进行通信测试，确保系统能够正常进行数据传输和远程访问。
2.3 视频图像质量调试视频图像质量是安防监控系统的重要指标之一。
在检验调试过程中，需要对每个摄像头的视频图像质量进行调试，包括图像清晰度、色彩准确性和对比度等方面。
2.4 报警与事件处理测试安防监控系统的报警与事件处理功能对于及时响应安全事件非常重要。
在检验调试过程中，应进行报警测试，验证系统能够准确识别报警事件，并采取相应的处理措施。
2.5 远程访问调试远程访问是现代安防监控系统的常见需求之一。
在检验调试过程中，应对远程访问功能进行测试，确保系统能够在不同网络环境下实现远程图像传输和控制操作。
3. 验收准则为了确保安防监控系统的质量，制定了以下验收准则：1. 系统硬件设备符合技术规格和要求；2. 系统网络配置正确，通信稳定可靠；3. 视频图像质量满足预期要求；4. 报警与事件处理功能正常可靠；5. 远程访问功能实现稳定可靠。
4. 验收流程安防监控系统的验收流程如下：1. 检验调试阶段：根据2节的检验调试步骤，进行系统的全面调试；2. 验收准则评估：根据3节的验收准则，对系统的硬件设备、网络配置、视频图像质量、报警与事件处理功能以及远程访问功能进行评估；3. 验收报告编写：根据检验调试和验收评估结果，编写详细的验收报告，包括系统优势、不足之处以及改进建议等方面的内容；4. 验收确认：提交验收报告给相关人员进行确认，确认后方可正式验收。

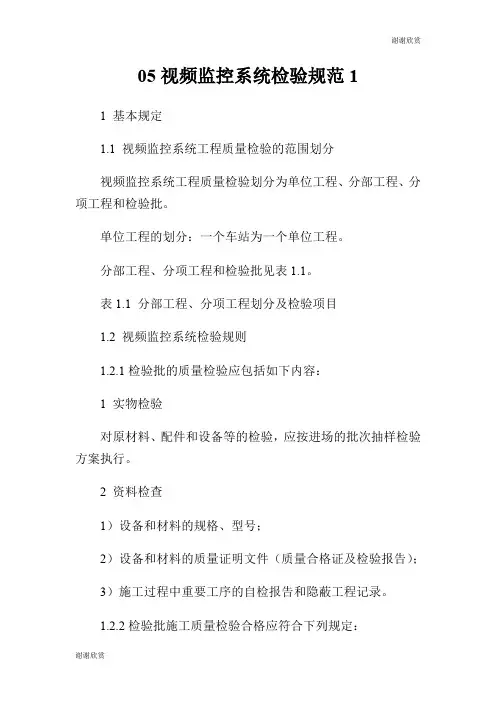

05视频监控系统检验规范.doc
05视频监控系统检验规范11 基本规定1.1 视频监控系统工程质量检验的范围划分视频监控系统工程质量检验划分为单位工程、分部工程、分项工程和检验批。
单位工程的划分：一个车站为一个单位工程。
分部工程、分项工程和检验批见表1.1。
表1.1 分部工程、分项工程划分及检验项目1.2 视频监控系统检验规则1.2.1检验批的质量检验应包括如下内容：1 实物检验对原材料、配件和设备等的检验，应按进场的批次抽样检验方案执行。
2 资料检查1）设备和材料的规格、型号；2）设备和材料的质量证明文件（质量合格证及检验报告）；3）施工过程中重要工序的自检报告和隐蔽工程记录。
1.2.2检验批施工质量检验合格应符合下列规定：1 主控项目的质量经抽样检验全部合格。
2 一般项目的质量经抽样检验全部合格；有允许偏差项目的抽查点，除有专门要求外，合格点率应达到80%及以上，且不合格点的最大偏差不得大于规定的允许偏差的1.5倍。
1.2.3分项工程施工质量检验合格应符合下列规定：1 分项工程所含的检验批均应符合合格质量的规定；2 分项工程所含的检验批的质量检验记录应完整。
1.2.4分部工程施工质量检验合格应符合下列规定：1 分部工程所含分项工程的质量均应验收合格；2 质量控制资料应完整；3 分部工程中有关安全及功能的检验和抽样检测结果应符合有关规定。
1.2.5单位工程施工质量检验合格应符合下列规定：1 单位工程所含分部工程的质量均应检验合格；2 质量控制资料应完整；3 单位工程所含分部工程有关安全和功能的检测资料应完整；4 主要功能的抽查结果应符合有关标准规范的规定。
1.2.6当工程施工质量不符合要求，经返工重做的或更换配件、设备的检验批，应重新进行检验。
1.3 工程施工质量检验的程序和组织1.3.1检验批经由施工单位自检合格后报监理单位，由监理工程师组织施工单位专职质量检查员等进行检验。
监理单位应对全部主控项目进行检查，对一般项目可根据具体情况进行检验。
视频安防监控系统检验实施规范精编版
工程测试、验收及运用的检测技术、测试仪器1 范围本标准规定了视频安防监控系统检验的基本程序、检验项目和要求、试验方法及检验规则。
本标准适用于建筑内、外部的视频安防监控系统。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后听有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GA 308 安全防范系统验收规则GB 50198 民用闭路监控电视系统工程技术规范GA／T367 视频监控系统技术要求GB 6996．11 透射式电视区域测试图GB 6996．12 透射式电视灰度测试图A型GB 50348 安全防范工程技术规范GB／T17626．2 电磁兼容试验与测量技术静电放电抗扰度试验GB／T17626．4 电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验GB／T17626．11 电磁兼容试验与测量技术电压暂p短时中断和电压变化的抗扰度试验GA／T74 安全防范系统通用图形符号GB／T16677 报警图像信号有线传输装置3 术语和定义下列术语和定义适用于本标准。
3．1 安全防范系统以维护社会公共安全和预防、制止重大治安事故为目的，综合运用技术防范产品和其他相关产品所组成的电子系统或网络。
3．2 视频高清视频指视频经过编码后的图像分辨率达到720P（含）以上的数字视频，即分辨率为1280*720（720P）或更高分辨率的属于高清视频，如1920*1080（1080P/i）等。
3．3 视频探测用光电成像技术对目标进行感知并生成视频图像信号的一种探测手段。
3．4图像质量指能够为观察者的分辨的光学图象质量，它通常包括分辨率、灰度等级、色彩指标及信噪比等。
3．5 图像分辨率目前应用最广范的摄像机分辨率1280*720（720P）或更高分辨率的属于高清视频，如1920*1080（1080P/i）等。
视频监控系统巡检及其安全技术规程
8.UPS电源是否正常
检查
三级巡检
每周
1.包括二级巡检内容
检查
2.评价监控功能有无改进
运行值班人员反馈意见
3.评价系统运行稳定性和安全性
异常记录
视频监控系统巡检及其安全技术规程
适用设备型号
摄像机（SHEPERSSC-7223）;硬盘录像机（大华DH-DVR1604GB-U）
生产厂家
巡检类型
巡检周期
巡检内容
巡检方法
一级巡检图像是否清晰
监视、操作
2.录像、放像是否正常
3.各摄像头有无故障
监视、操作
4.云台控制是否正常
监视、操作
5.硬盘录像机是否正常
有无故障信号
二级巡检
每天
1.PLC有无故障信号；
检查
2.PLC柜内温度、湿度、灰尘聚集状况；
检查
3.PLC柜上触摸屏显示是否正常
检查
4.PLC柜内电气元件、电源、避雷器、照明是否正常
检查
5.网络通信器件、线缆是否正常
检查
6.上位机运行是否正常
检查
7.监控软件运行是否正常，各项监控功能是否正常
高清视频监控系统验收规范方案说明
监控系统验收方法一、一般规定1、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平竖直、劳固结实。
2、直线管的管径利用率应为30%~40%,弯管的管径利用率应为20%~30%。
3、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
4、暗管必须弯曲敷设时，其路由长度应 < 15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
5、在暗管孔内不得有各种线缆接头。
6电源线配线时，所用导线截面积应满足用电设备最大输出功率。
7、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
8、穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。
9、视频电缆到摄像机的预留长度不小于30CM二、主要材料质量要求1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。
3、室外设备连接电缆时，必须从设备的下部进线。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
6电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
7、暗盒接线头留长30厘米，所有线路应贴上标签，8、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。
穿线管在暗盒中保留5毫米。
9、暗线敷设必须配管。
10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm11、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
12、线槽外观要求：横平竖直，大小均匀。
13、线槽线管的固定①地面PVC管要求每间隔一米必须固定；②槽PVC t要求每间隔两米必须固定；③墙槽PVC管要求每间隔一米必须固定。
视频监控系统规范与标准(2024版)
GB 50348-2004
施工现场勘察 勘察并拟定前端设备安装方案，必要时应作现场模拟
试验。 摄像机：安装位置、监视现场一天的光照度变化和夜
间提供光照度的能力、监视范围、供电情况； 勘察并拟定线缆、管、架（桥）敷设安装方案。 勘察并拟定监控中心位置及设备布置方案。 监控中心面积； 线缆进线、接线方式；
6.3.5 工程设备的安装应符合下列要求： 9 控制设备安装。
1) 控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢 固、便于操作维护。机柜架）背面、侧面离墙净距离应符合本规范 3.13.11条的规定。
2) 所有控制、显示、记录等终端设备的安装应平稳，便于操作。 其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避 光施。在控制台、机柜（架）内安装的设备应有通风散热措施，内 部接插件与设备连接应牢靠。
GB 50348-2004
3.11.6 光缆敷设应符合下列规定： 6 管道敷设光缆时,无接头的光缆在直道上敷设时应有人
工逐个入孔同步牵引；预先作好接头的光缆，其接头部分 不得在管道内穿行。光缆端头应用塑料胶带包扎好，并盘 圈放置在托架高处。 7 光缆敷设完毕后，宜测量通道的总损耗,并用光时域反 射计观察光纤通道全程波导衰减特性曲线。
3) 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排 列、捆扎整齐，编号，并有永久性标志。
GB 50348-2004
6.3.6 供电、防雷与接地施工应符合下列要求： 1 系统的供电设施应符合本规范3.12节的规定。摄像机
GB 50348-2004
3.11.5 线缆敷设应符合下列规定： 3）下列情况可采用明管配线： ——易受外部损伤； ——在线路路由上，其它管线和障碍物较多，不宜明敷
视频安防监控系统检验报告
视频安防监控系统检验报告视频安防监控系统检验报告1、概述本报告旨在对视频安防监控系统进行全面的检验和评估，以确保系统的功能和性能符合相关的要求。
2、检验标准本次检验参考了以下标准和规范：- GB/T 28181-2016《安全技术防范视频监控系统技术要求》- GB/T 23249-2008《安全技术防范技术订货规范视频监控系统》- GB/T 5037-2013《防爆电气装置标识》- GB 2894-2012《电气装置防爆安全标志》- 相关法律法规和技术要求3、检验内容3.1 硬件设备检验3.1.1 摄像头检验- 摄像头数量和位置是否符合设计要求- 摄像头分辨率是否满足监控需求- 摄像头图像质量是否清晰- 摄像头是否能稳定工作并正常录像3.1.2 视频录像设备检验- 视频录像设备是否支持足够的存储容量- 视频录像设备的录像质量是否满足需求- 视频录像设备是否能够正常录制和存储视频数据3.1.3 监控中心设备检验- 监控中心设备是否能够正常接收和显示视频信号- 监控中心设备是否稳定工作，并能够进行远程控制和管理3.2 软件系统检验3.2.1 视频数据传输检验- 视频数据传输是否稳定可靠- 视频数据传输是否具备防丢包和自动恢复功能3.2.2 视频数据存储检验- 视频数据存储是否可靠，并具备备份和恢复功能- 视频数据存储是否满足长期保存需求3.2.3 视频图像分析检验- 视频图像分析算法是否准确可靠- 视频图像分析功能是否满足安防需求4、检验结果与评估根据对视频安防监控系统的检验，我们得出以下结果和评估：- 系统硬件设备符合设计要求，并能够正常工作- 软件系统功能稳定，满足安防监控需求- 视频数据传输和存储均可靠可行5、附件本文档涉及以下附件：- 系统硬件设备清单- 摄像头安装位置示意图- 检验过程中的照片和录像资料6、法律名词及注释- 安全技术防范视频监控系统技术要求：国家标准，规定了安防监控系统的技术要求和测试方法。
(完整)高清视频监控系统验收规范
监控系统验收方法一、一般规定1、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平竖直、劳固结实。
2、直线管的管径利用率应为 30%~40% ，弯管的管径利用率应为 20%~30% 。
3、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
4、暗管必须弯曲敷设时，其路由长度应≤ 15米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
5、在暗管孔内不得有各种线缆接头。
6、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
7、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。
8、穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。
9、视频电缆到摄像机的预留长度不小于30CM。
二、主要材料质量要求1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。
3、室外设备连接电缆时，必须从设备的下部进线。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
6、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
7、暗盒接线头留长30厘米，所有线路应贴上标签，8、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。
穿线管在暗盒中保留5毫米。
9、暗线敷设必须配管。
10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。
11、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
12、线槽外观要求：横平竖直，大小均匀。
13、线槽线管的固定①地面PVC管要求每间隔一米必须固定；②槽PVC管要求每间隔两米必须固定；③墙槽PVC管要求每间隔一米必须固定。
高清视频监控系统验收规范
高清视频监控系统验收规范一、总则规定1、所有线路全程必须经过管道或线槽。
对管道或线槽不便的部位应采取适当的保护措施，布线要美观、横竖、牢固。
2、直管的管径利用率为30%~40%，弯管的管径利用率为20%~30%。
3、布线上有局部干扰源，不能满足最小净距要求时，应使用钢管。
4、隐管必须弯敷敷设时，其走线长度应≤15米，该段不应有S弯。
连续弯曲2次以上时，应安装接线盒。
所有转弯均使用弯管机完成，并且是标准转弯半径。
不得使用国家明令禁止的三通、四通等。
5、暗管孔内不得有各种电缆接头。
6、电源线接线时，所用导线的截面积应满足用电设备的最大输出功率。
7、电线与暖气管、热水管、燃气管的平行距离不小于300mm，交叉距离不小于100mm。
8、穿入管道导线的接头应位于接线盒内，接头应搭接牢固，并用绝缘胶带包扎，均匀、严密。
9、视频线到摄像机的预留长度不小于30CM。
二、主要材料质量要求1、分体设备和设备的规格型号应符合设计要求和现行国家电气产品标准的相关规定。
2、设备和设备的包装应完好，材料外观不得损坏，附件、备件应齐全。
3. 将电缆连接到室外设备时，电缆必须从设备下部连接。
4、金属线保护管和接线盒外观不得压扁、开裂，管内不得有毛刺，管口应平整。
5、通讯系统中使用的配电系统的接线盒、接线盒和开关插座，应选择与各设备的产品相匹配。
6、电源线接线时，所用导线的截面积应满足用电设备的最大输出功率。
7、卡带接线头长度为30厘米，所有线路均应标明。
8、穿线管与卡匣连接处，卡匣不得剪断，必须开原管孔，穿线管必须穿出。
穿线管在纸盒中保持 5 毫米。
9. 暗线敷设必须是管道。
10、电源线和插座与电视线、网线、音视频线和插座的水平距离不小于500mm。
11、穿入管道导线的接头应设置在接线盒内，接头搭接牢固，绝缘胶带缠绕均匀、严密。
12、线槽的外观要求：水平和垂直，尺寸统一。
13、线槽的固定①地面PVC管必须每隔一米固定一次；②开槽PVC管必须每两米固定一次；③墙槽的PVC管必须每隔一米固定一次。
监控系统验收规范方案
监控系统验收规范一、一般规定1、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平竖直、劳固结实。
2、直线管的管径利用率应为 30%~40% ，弯管的管径利用率应为 20%~30% 。
3、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
4、暗管必须弯曲敷设时，其路由长度应≤ 15米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
5、在暗管孔内不得有各种线缆接头。
6、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
7、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交叉距离不应小于 100mm 。
8、穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。
9、视频电缆到摄像机的预留长度不小于30CM。
二、主要材料质量要求1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。
3、室外设备连接电缆时，必须从设备的下部进线。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
6、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
7、暗盒接线头留长 30 厘米，所有线路应贴上标签，8、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。
穿线管在暗盒中保留 5 毫米。
9、暗线敷设必须配管。
10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。
11、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
12、线槽外观要求：横平竖直，大小均匀。
13、线槽线管的固定① 地面PVC管要求每间隔一米必须固定；② 槽PVC管要求每间隔两米必须固定；③ 墙槽PVC管要求每间隔一米必须固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频安防监控系统检验实施规范Last revision date: 13 December 2020.工程测试、验收及运用的检测技术、测试仪器1 范围本标准规定了视频安防监控系统检验的基本程序、检验项目和要求、试验方法及检验规则。
本标准适用于建筑内、外部的视频安防监控系统。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后听有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GA 308 安全防范系统验收规则GB 50198 民用闭路监控电视系统工程技术规范GA／T367 视频监控系统技术要求GB 6996．11 透射式电视区域测试图GB 6996．12 透射式电视灰度测试图 A型GB 50348 安全防范工程技术规范GB／T17626．2 电磁兼容试验与测量技术静电放电抗扰度试验GB／T17626．4 电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验GB／T17626．11 电磁兼容试验与测量技术电压暂p短时中断和电压变化的抗扰度试验GA／T74 安全防范系统通用图形符号GB／T16677 报警图像信号有线传输装置3 术语和定义下列术语和定义适用于本标准。
3．1 安全防范系统以维护社会公共安全和预防、制止重大治安事故为目的，综合运用技术防范产品和其他相关产品所组成的电子系统或网络。
3．2 视频高清视频指视频经过编码后的图像分辨率达到720P（含）以上的数字视频，即分辨率为1280*720（720P）或更高分辨率的属于高清视频，如1920*1080（1080P/i）等。
3．3 视频探测用光电成像技术对目标进行感知并生成视频图像信号的一种探测手段。
3．4图像质量指能够为观察者的分辨的光学图象质量，它通常包括分辨率、灰度等级、色彩指标及信噪比等。
3．5 图像分辨率目前应用最广范的摄像机分辨率1280*720（720P）或更高分辨率的属于高清视频，如1920*1080（1080P/i）等。
3．6 视频信号丢失报警指视频主机对视频信号监控测现场图像变化，一旦达到设定阀值，系统即视为视频信号丢失，并给出报警信息的一种系统功能。
3．7 前端设备指分布于探测现场的各类设备，通常指摄像机以及相关设备（如镜头、云台、编解码器、防护罩等）。
4 检验基本程序4．1 检验过程主要环节4．1．1 对主要技术文件、资料进行审查。
4．1．2 根据合同及设计文件确定检验项目，制定抽样方案及抽样方法。
4．1．3 实施检验，并作好原始记录，进行数据处理。
4．1．4 对检验结果进行判定及评价。
4．2 检验前准备工作4．2．1 申请检验单位应按GA308的规定办理委托检验手续，并向检验机构提供工程合同、正式设计文件、系统初验报告、系统原理图、平面布防图、设计变更文件、设备器材清单、隐蔽工程随工验收单、主要设备的检验报告或认证书等资料。
图纸应规范，图形符号按GA/T74的规定标注。
4．2．2 编制检验细则，内容包括：检验目的、检验依据、检验内容和方法、测试用仪器仪表、检验步骤、记录与数据处理方法、抽样方案及抽样方法、人员组织安排、检验结果评判方法等。
4．2．3 检验项目应覆盖系统的功能要求、工程合同、设计文件等文件规定的性能范围。
设计变更应符合GB50348的要求。
5 检验项目和要求5．1 基本功能及性能检验项目、系统基本功能及性能要求应符合GB50348及设计文件的要求，具体要求见表1。
表1 基本功能及性能注：正式设计文件中有技术指标时按时按设计要求检验；具体工程中有的而本表未设计到的特殊项目，按相应标准、工程合同、正式设计文件的要求检验。
5．2 电源、安全性和电磁兼容5．2．1 一般规定5．2．1．1 如无特殊要求，主要对视频监控系统进行电源转换和备电容量试验，对交流供点的监控室内的控制设备进行安全性试验。
5．2．1．2 电磁兼容试验应在系统设计有要求且现场实验环境满足标准要求的前提下进行。
一般要求对监控室内各控制设备进行静电放电抗扰度试验、电快速瞬变，脉冲群抗扰度试验，检验系统抗干扰能力。
5．2．2 电源及安全性要求5．2．2．1 系统的电源及电气安全性能应符合表2要求表2 电源和电气安全性能5．2．3 系统电磁兼容5．2．3．1 系统的电磁兼容性能应符合表3的要求。
表3 电磁兼容性能注：推荐表3规定的实试验项目和试验等级，也可根据设计文件增减试验项目及调整试验等级。
5．2．3．2 性能判据a) A：代表在试验过程中受试设备应安预期连续运行，不允许有性能下降或功能丧失情况发生。
b)B：代表在试验过程中受试设备应按预期连续运行，在试验过程中性能下降是允许的，但能自行恢复，不允许实际运行状态或存贮数据有所改变。
c)C：代表允许初小暂时的功能丧失，只要这种功能可自行恢复或是通过如更换保险丝等手段进行操作来恢复。
6 实验方法6．1 实验基本条件及一般要求6．1．1 所有实验均在以下条件下进行。
a) 温度：15-35℃；b)相对湿度：45%-75%；c)大气压力：86-10kpa;d)电压：220v±10%;e)所有测量应在开机30min后运行。
6．1．2 检测前，安防系统一级工程应运行1～2个月，二级工程至少1个月。
检测宜安排在工程运行3个月内进行。
6．1．3 检测过程应遵从先产品（查证），后系统；先子系统，后集成系统的顺序；要求定量检测的项目，在同一条件下每个点必须进行三次以上读值。
6．1．4 要求定性检测的项目，判定应一致，结论应明确。
6．2设备器材检测根据设计文件核对对设备、器材的数量、型号、生产厂等，比作出记录。
可采用列出设备、器材清单或通过文字叙述系统概况的方式表述检查结果。
6．3系统主控制设备功能按系统操作说明对系统的各项控制、遥控功能进行实际操作，并反复多次，检验其是否准确、可靠、操作自如。
在检验其控制功能的同时，检测被控制设备的功能和性能；并在监控室通过显示设备的状态和监视器的图像检查系统的画面切换功能；切断系统电源，5min后开机，目测观察所有字符设置不应改变。
6．4系统图像质量的主观评价6．4．1观看距离应为应荧光屏高度的6倍，室内应光线柔和，照度应满足监控室设计要求。
系统图像的主观评价方法参照GB50198规定进行。
参加主观测试的评价人员应不少于5名，并应包括专业人员和非专业人员。
6．4．2浏览系统全部画面显示图像，随即选取前端摄像机摄取的能够，根据图像的劣化程度，按五级损伤制进行评价打分，分数直接对应级数，统计所有的评价结果，与平均分数相差2分以上的为无效评价，满分为5分。
表4五级损伤制主观评价评分分级6．5图像记录回放逐项检查录像设备对前端摄像机摄取图像的记录功能,对采用数字录像设备的系统应自动完成录像。
连续录制5min后回放该图像，与现场图像比较不应有明显变化，并按方法进行主观评价。
6．6图像分辨率及图像灰度等级6．6．1图像分辨率在摄像机标准度下，在摄像机前端设置符合GB要求的投射式电视测试图或标准水平清晰度标准测试图，置测试卡与摄像机轴线垂直，沿轴线缓慢前后移动测试卡，使监视器中测试图像刚好满屏时，用目视法观察图像中心楔行能分辨的最大线数。
对可变焦摄像机，测试卡与摄像机距离3-5m为宜。
6．6．2图像灰度等级在摄像机标准照度下，在摄像机前端设置符合GB要求的投射式电视灰度测试图标准灰度等级测试卡或标准灰度等级测试卡。
安的要求与步骤，用目视法测量可分辨的最大灰度鉴别等级。
6．6．3测试过程中允许调整监视器的对比度和亮度以达到最佳的状态，并记录现场照度值。
6．7网络传输质量网络传输时延≤300ms，传输时延抖动≤50ms，传输丢包率≤1*10（-5）包误差率≤1*10（-4）单路前端设备接入监控中心的网络传输带宽应≥2Mbps;各级监控中心间网络单路的网络传输带宽应≥.6．8 系统多画面显示图像质量要求通过画面分割控制器分别将画面切至2、4、6、9、12等画面，目视检查系统显示多画面图像质量，应符合表1要求。
观看距离应为荧光屏高度的6倍左右，室内照度应满足监控室设计要求。
6．9 摄像机视场范围对照射界方案用皮尺测量实际视场范围和盲区范围。
根据被保护现场的风险等级级别要求，判定视频探测视场范围是否符合设计要求。
6．10 电源、安全性和电磁兼容6．10．1 主电源电压适用范围在系统总电源输入端接入调压器，将电源电压由220V分别调整为187V和242V，每次试验时间不少于5min。
试验过程用精度级电压表监视。
6．10．2 备用电源转换功能使系统处于正常工作状态，切断系统主交流电源，5min后恢复，观察此过程中主电源和备用电源自动转换、电源指示灯的变化等系统状态，试验工进行三次。
6．10．3 备用电源容量使系统由备用电源供点，将精度级适当量程的电流表串接在其输出端，用精度级300V量程电压表监测电压，测量个工作状态的功耗值，估算出备用电源的使用时间。
6．10．4 电磁兼容按GB/\GB/规定的方法进行试验，受试设备应能正常工作。
6．11 系统接地电阻目测检查系统中所有采用基本绝缘和接地措施的接地、等电位连接，接地母线应采用铜质线，接地端子应有地线符号标记，应与系统的保护地一点接地相连。
将系统专用接地干线从地面引出端处断开，用精度级接地电阻测量仪进行测量，测量进行三次，取其平均值。
如果工程施工完工后已作过检验的可审查其检验报告。
系统防雷措施安GB50348中第节的要求检查。
6．12 绝缘电阻受试设备电源插头不插入电源，电源开关接通的情况下，用级500V兆欧表测量电源插头或电源引入端与外壳裸露金属不见之间的绝缘电阻，稳定5s后测量。
6．13泄漏电流受试设备应置于绝缘下，用242V电压供点，直到温度趋于平衡。
用级量程10mA泄漏电流测试仪测量泄漏电流值。
6．14 抗电强度受试设备在电源插头或电流引入端与易触及金属表面间，以220V/min的速度上升至规定值，保持1min，应无闪络、无击穿。
6．15 设备安装及施工质量检查6．15．1根据设计文件核对设备及线缆的数量、型号、生产厂、安装位置等，并作出记录。
视频监控系统所使用设备标志的内容应符合GA/T367的要求。
可采用列出设备、器材清单或通过文字叙述系统概况的方式表述检查的结果。
6．15．2摄像机及相关前端设备的安装a)根据设计要求锁定云台转动的起点和终点，检查云台转动是否平稳、刹车是否有回程等现象。
b)支架与建筑物、支架与云台均应牢固安装。
所接电源线、信号线及控制线接出端应固定，且留有一定的余量，以不影响云台的转动为宜。
信号线和电源线应分别引入。
