液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。
由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。
CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。
我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。
背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。
高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。
我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。
我们现在维修时常用的冷极型灯管有两种。
二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。
第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。
第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。
与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。
ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。
ON/OFF信号一般为高电平开启，低电平关闭。
但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。
一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。
液晶背光块去保护的方法
液晶背光块去保护的方法LT液晶背光块去保护的方法:本帖最后由南召修电视于2015-3-18 21:06 编辑TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路; \3 n3 e/ H* d3 m3 P; y! Q7 Q TL5451 15 对地短路$ C$ i( N6 ]7 b5 b; y8 VTA9687CN 1脚吸空 1 M; B! Y, T$ w( XTa9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地7 H# R7 [0 g; @4 D( _AT1741 15 对地短路AT1380 2 对地短路# C$ {( {/ _! L) H* @4 FKA7500 1和16 对地短路FA3629 15和16 将外接电容短路$ @' W: Q) ~1 g FA3630 7和10 对地短路FAN7318 1脚对地 1 t- u) k: X( i% `, \FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护,MP1038EY 用导线11脚连接2脚' C4 E6 ^; G7 I4 K+ C MP1048EY 1、5接地 U6 w5 R% S) c5 lmps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路 4 @% b; }( _0 a: J' V- G- k3 v0 q OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地 \& ]+ T2 M) C. ~- L3 b( r4 G1 POZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ9976 8脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9741 15 对地短路BIT3101 2和15 吸空引脚BA9743 15 对地短路BIT3102 5 吸空引脚 1 P/ I" N6 Z. N7 [) DMB3775 15 对地短路BIT3105 4 吸空引脚AT1741 15 对地短路BIT3106 4和27 吸空引脚AT1380 2 对地短路 BIT3107 4 吸空引脚# N+ W' H1 \. X4 l- ?# q. M% vKA7500 1和16 对地短路BIT3193 15 吸空引脚TL494 1和16 对地短路AAT1100 8 对地短路FA3629 15和16 AAT1107 15 对地短路FA3630 7和10 对地短路' B2 _9 R/ E) LOZ9938 直接不亮吸空6脚闪下黑屏吸空7脚3 \" z. F9 C& c! D; z" ` DSG5841和SG6841是完全一样的可以直接代换如果没有该器件，可以用LD7522代换，只是把原先SG5841的4脚对地的24K电阻改为100K就好: [' o5 F; H: ]; g芯片型号保护脚说明# P2 a: V6 _4 ~$ @6 ^5 `7 LTL5001 5 对地短路: m [% A0 j( B! ]$ D X5 ?& _TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路% ]/ w0 b" v9 LAT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路% D$ I! n5 F! W6 f# nTL494 1和16 对地短路494的2脚到12V之间跨接10K电阻解除平衡保护" R( W2 ?4 v: H; b0 m4 q% W2 e' l: @* g% u- cFA3629 15和16 将外接电容短路FA3630 7和10 对地短路/ j% s+ v4 z0 D$ Y7 c4 m# {OZ960 OZ962 2 对地短路# [0 Z B: G7 ]9 e OZ965 4 对地短路OZ9RR 8 对地短路OZ9938去除保护是3脚对地9 H" Z: @9 J/ ]8 C" A' t- m BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚 2 r- r" n! E$ u) yBIT3105 4 吸空引脚& X5 Q: c) f: q$ n: _1 I# | BIT3106 4和27 吸空引脚! V! q* O0 L7 L BIT3107 4 吸空引脚" ~; G% [. G5 vBIT3193 15 吸空引脚. \; ?1 z+ U' U% L; U AAT1100 8 对地短路AAT1107 15 对地短路- G7 ~1 o+ S' g$ [芯片型号保护脚说明TL5001 5 对地短路% R2 M; C- h4 s0 n: eTL1451 15 对地短路TL5451 15 对地短路* y3 p0 X) }" n0 D( V$ @: R r BA9741 15 对地短路8 w/ t' q5 I6 Z8 ?! g% f BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路: x. j$ s4 H, l TAT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路# ?2 E2 g& T. ? OZ960 OZ962 2 对地短路OZ965 4 对地短路7 F7 I# e) D* x$ uOZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚- b1 D5 m v7 z ^" a BIT3107 4 吸空引脚BIT3193 15 吸空引脚- p8 U2 v E6 g ~1 o AAT1100 8 对地短路AAT1107 15 对地短路FAN7314 1脚对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路/ W& w; E4 z6 `& bBA9741 15 对地短路BA9743 15 对地短路 3 r: q1 j& w4 b& u& k5 j( vMB3775 15 对地短路# `0 m- s3 W6 S, y* P( X7 cAT1741 15 对地短路! S2 w0 O4 K6 k) z9 X5 [. m( LAT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路! Q G9 z& h% p# T( R# ~, KOZ9RR 8 对地短路BIT3101 2和15 吸空引脚 2 V. I) t+ Y9 [8 r. n- ]8 ?- m BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚; f5 ^& `1 I) z# v0 b- }BIT3193 15 吸空引脚 4 I7 n3 v3 @: I% gAAT1100 8 对地短路, }+ d4 s7 T% T, j [0 D. k, S AAT1107 15 对地短路型号引脚处理方法TL5001 5 对地短路' T/ U. \2 C% HTL1451 15 对地短路0 x3 l! c, V7 g6 o6 Y5 @# X, g TL5451 15 对地短路' s) W) s7 c4 O# @/ P TBA9741 15 对地短路BA9743 15 对地短路9 u, O. u5 b+ g: A [5 BMB3775 15 对地短路8 }$ A7 v: v8 q6 w+ k6 _AT1741 15 对地短路, ]4 p1 Y7 i# q: O9 AAT1380 2 对地短路KA7500 1和16 对地短路* G' q- ?# p2 G! }TL494 1和16 对地短路& z8 |# q5 h2 t, }FA3629 15和16 将外接电容短路FA3630 7和10 对地短路 4 J) K4 M9 ~+ D" L, G#S% wOZ960 OZ962 2 对地短路 2 o" P" i8 P% R8 S5 ` OZ965 4 对地短路& I* X2 o6 t0 |$ bOZ9RR 8 对地短路BIT3101 2和15 吸空引脚9 ]6 v- o3 o* }/ }* z BIT3102 5 吸空引脚+ r6 U; E2 j C+ m9 JBIT3105 4 吸空引脚 5 L9 {- W1 i0 d0 `3 E9 H r BIT3106 4和27 吸空引脚* @6 u" S+ \. K3 E: b1JBIT3107 4 吸空引脚0 ~9 A4 @1 c2 t0 m! P6 Z! A BIT3193 15 吸空引脚AAT1100 8 对地短路AAT1107 15 对地短路TL5001 5 对地短路7 m9 s! P# F! v+ x- @ TL1451 15 对地短路: L5 y$ |5 ]$ q \% `. STL5451 15 对地短路BA9741 15 对地短路 4 E* m9 y9 F7 c" rBA9743 15 对地短路MB3775 15 对地短路$ @+ O' D/ c% g) ^ J6 J; E z AT1741 15 对地短路AT1380 2 对地短路! ]/ A$ b7 ~+ Y: k; Q" l KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路) r8 v5 ]. z+ X$ Z7 d0 w OZ965 4 对地短路OZ9RR 8 对地短路+ V- W. D2 j- w( Z+ { BIT3101 2和15 吸空引脚# s0 F u% ~! S# t BIT3102 5 吸空引脚! \/ z( i% U4 |BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚, L$ U |* o( N( mBIT3193 15 吸空引脚# D* W$ d3 a% u* Y" h7 v: c1 r0 V* AAAT1100 8 对地短路AAT1107 15 对地短路8 p: C/ @8 X' DMP1038保护脚是6脚/INL837 14 对地短路7 K* V* Y, `6 [6 y5 w# b! ?5 s6 a DF6109A 13 对地短路LCD常用PWM芯片去除保护方法大全LCD常用PWM芯片去除保护方法大全; G8 G. j. P# A' ]5 T/ ]( y- `芯片型号供电脚使能输出脚CT/RT 反馈脚保护脚去保护方法AAT1100 3 无4//5/612 1/15/14 8 飞线到地 1o- Y" L( p, @AAT1100A 3 16 4//5/6 无 1/15/14 8 飞线到地7 X" C0 _0Z$ V$ yAAT1100B 3 16 4//5/610 1/15/14 8 飞线到地$ L* S,^; c2 N" M# A rAAT1100C 3 16 4//5/6无1/15/14 8 飞线到地AAT1107 9 无7/10/141/2 4/3/13 15 飞线到地AA1343 9 无7/101/2 4_3/12_13 15 飞线到地' `7 Z/ G; w' j, L. z%OAT1380 3 无 57 1 2 飞线到地AT1741 9 无7/101/2 3/4/13/14 15 飞线到地BA9741 9 无7/101/2 3/4/13/14 15 飞线到地BA9743 9 无7/101/2 3/4/13/14 15 飞线到地BIT3101A 10 6 8/91 4/13 2/15 吸空断开BIT3102A2 无 17 4 5 吸空断开 2 y$ d% {( S( r; W8 @+ RBIT3105 13/18 14 9/10/11/12 7 1 4 吸空断开. B3 u+ y9k$ J+ ?- HBIT3106 6/12 24 15/16/17/18 9 2/29 4/27 吸空断开- x$ w; \9 {) [( b3 n6 s1 S BIT3107 13/18 14 9/10/11/12 7 1 4 吸空断开! c-~0 F; ?. L7 p( U1 tBIT3107/371310 6 8/9 41 5/1 3-2个IN4148到地 1 Z+ N+ _5 ?) U: Y# C/ S/ V8 N DF61062 7/8 1/164 14 飞线到地?DF6109 2 81/3/14/16 5 15 飞线到地? 8 f% k9 }/ C7 d5 g7 zFAN7314 17 3 18/19/14/15 13/12 9 1 1个IN4148到地FP5451 9 无7/10/ 1/2 3/4/13/14 15 飞线到地. s* x, ^&g6 N: g4 H9 ]5 f' ^KA7500 12 无 8/9/10/11选2 5/6 1/2/15/16 1/16 飞线到地MB3775 9 无7/10 1/2 3/4/13/14 15 飞线到地OZ960 5 3 11/12/1 9/20 18/17 9 10/2空 3个IN14148到地 4 M. J" |% }) wOZ964 5 311/12/19/20 18/17 9 1 3个IN14148到地, {8 y; ?7 T, |; X- W& v. l# k; i' COZ965 16 12 10/11 14/15 6 4 飞线到地OZ9RR 6 1 4/52 8 7 拆外接高压电容OZ9910 13 8 1/3/15/1 6 5 11 10 3个IN14148到地OZ9930 6 1 4/52 8 7拆外接高压电容+ X6 \ A. ^6 p6 k% t, ?OZ9936 6 1 4/52 8 7 拆外接高压电容OZ9938 2 10 1/1513 5 3/6空短接到地/吸空" V( g- W3 p, m$ q. E2 ^OZ9939 2 101/15 13 5 3/6空短接到地/吸空SEM2005 10 11 8 /9 12 4 3/2 吸空断开SP5001 13/18 14 9/10/11 /12 7 1 4 吸空断开TL5001 2 无1 7 4 5飞线到地TL1451 9 无7/10 1/2 3/4/13/14 15 飞线到地TL1454 9 无7/10 1/2 3/4/13/14 15 飞线到地7 }4 M4 `# R9 n+ ?' y- R4 w6 V' OTL494 12 无8/9 /10/11选2 5/6 1/2/15/16 1/16 飞线到地7 P9T8 V x9 {( v1 a用的是OZ9938 或OZ9939，OZ9938去保护：1、完全不亮时，断开第6脚；亮一下就灭时，断开第7脚或者从第三脚接3个1N4148到地即可0 X, S:r& }! v4 ]' E2，现在一部分人在用的办法，这两款显示器高压板的电源管理芯片，用的是OZ9938 或OZ9939，OZ9938去保护：1、完全不亮时，断开第6脚；亮一下就灭时，断开第7脚或者从第三脚接3个1N4148到地即可。
背光去保护方法

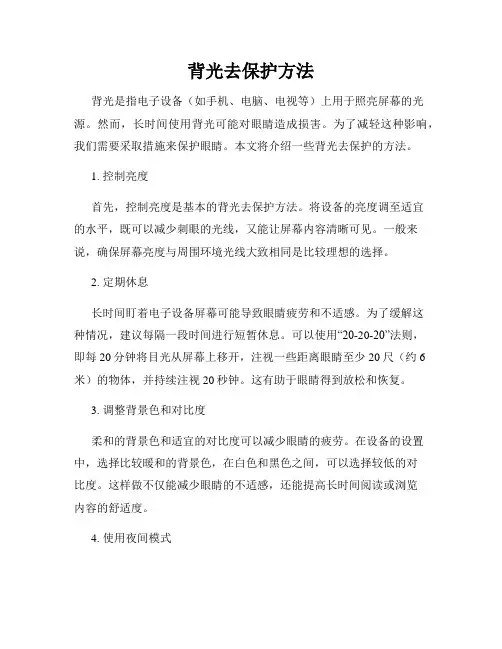

背光去保护方法背光是指电子设备（如手机、电脑、电视等）上用于照亮屏幕的光源。
