中国中车大吨位旋挖钻机的研发与创新

中国中车大吨位旋挖钻机的研发与创新发表时间:2019-06-19T15:17:35.600Z 来源:《建筑模拟》2019年第17期作者:黄志文[导读] 旋挖钻机具有功率大、智能、高效、安全、环保等特点,是目前最先进的钻孔灌注桩设备。
黄志文北京中车重工机械有限公司北京昌平 102200摘要:旋挖钻机具有功率大、智能、高效、安全、环保等特点,是目前最先进的钻孔灌注桩设备。
本文阐述了北京中车重工大吨位旋挖钻机主要部件的研发创新,利用pro-E三维软件设计模型,并通过ANSYS有限元分析软件进行仿真分析,得到部件在各工况下的受力状态,保证整机设备的安全使用要求。
关键词:旋挖钻机北京中车重工研发创新有限元分析 1.前言自2009年起,中车北京重工通过自主创新,研发生产36吨米以上的旋挖钻机,填补了民族品牌大吨位旋挖钻机市场的空白。
该类型旋挖钻机整体集成了新款CAT345GC全电控底盘,为业内首创,高灵敏度操作,实现各工作的精准控制,施工效率提高20%。
CAT345GC可扩展式底盘和上车全套设备,液压与传动系统采用Rexroth马达与Brevini减速机,采用先进的负载反馈技术可使流量按需分配至系统各工作装置,实现不同工况的最佳匹配,最大程度的节省了发动机功率,油耗降低15%。
结构方面进行了创新与突破,采用后置主卷扬、双动臂变幅结构、板焊式桅杆、新式动力头,保证整体的可靠性及结构的安全性。
关键结构件均采用细晶粒高强度钢板制造,强度高、刚度好、重量轻,并结合有限元静态及屈曲分析结果进行优化设计,使得结构更加合理。
采用先进的焊接技术,使得大吨位钻机轻量化的愿望成为可能。
本文结合中车北京重工大型旋挖钻机的研发历程与现状,着重总结中车北京重工在TR368HC旋挖钻机的研发成果以及解决的关键性技术难题。
2.TR368HC大吨位旋挖钻机的结构创新 2.1主卷扬双减速机双马达后置结构 2.1.1 传统主卷扬结构及其缺陷主卷扬结构为旋挖钻机主要的工作装置,包括液压马达、减速机、主卷扬机架、主卷扬筒等部件,实现提放钻杆及钻进过程中的浮动。
45吨旋挖钻机伸缩式履带行走装置设计

目录第一章绪论 (2)1.1 旋挖钻机的介绍 (2)1.2 旋挖钻机发展概况 (2)1.2.1 国外发展概况 (2)1.2.2 国内发展概况 (3)1.3本文所作的工作 (5)第二章履带行走架的介绍 (6)2.1履带行走装置的特点 (6)2.2履带行走装置的构造 (6)2.2.1行走架 (7)2.2.2履带 (9)2.2.3支重轮 (10)2.2.4引导轮 (10)2.2.5驱动轮 (10)2.2.6托链轮 (10)2.2.7张紧装置 (11)2.3设计方案的选择 (11)第三章履带行走架的设计计算 ................ 错误!未定义书签。
3.1履带行走装置的设计计算..................... 错误!未定义书签。
3.1.1计算接地比压......................... 错误!未定义书签。
3.1.2行走牵引力的计算 ..................... 错误!未定义书签。
3.1.3支重轮数量的计算 ..................... 错误!未定义书签。
3.2履带架伸缩梁强度的校核..................... 错误!未定义书签。
3.3螺纹连接的强度计算 ........................ 错误!未定义书签。
3.3.1螺栓的校核 .......................... 错误!未定义书签。
第四章基于PRO/E伸缩式履带行走装置的建模.... 错误!未定义书签。
4.1 PRO/E的简介............................. 错误!未定义书签。
4.2 支撑架的建模............................ 错误!未定义书签。
第五章结论. (29)参考文献................................. 错误!未定义书签。
45吨旋挖钻机伸缩式履带行走装置设计摘要:旋挖钻机施工工艺在我国是近几年才推广使用的一种较先进的桩基施工工艺。
45吨旋挖钻机驱动轮和拖链轮设计

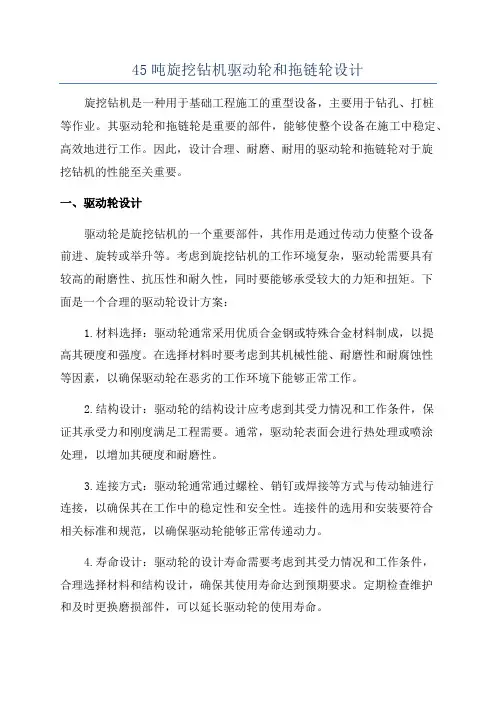

45吨旋挖钻机驱动轮和拖链轮设计旋挖钻机是一种用于基础工程施工的重型设备,主要用于钻孔、打桩等作业。
