管道工程图的分类与表示方法汇总
合集下载
详解管道工程识图与施工(高清图文)
33
给水管道附件：指管路上的截止阀、闸阀、止回阀及各 式配水龙头等，用于调节管道系统中水量水压，控制水 流方向以及关断水流便于管道仪表和设备检修的各类阀 门。
常见的阀门有：
1）截止阀：关闭严密，水流阻力较大，只适用于管径小 于50mm的管路上。
2）闸阀：全开时水流直线通过，水流阻力小，适用于管 径大于50mm的管道。
平面图中立管编号
系统图中立管编号
7
3 详图编号
在本图上
3 详图编号
5 详图编号 1 2 在 12号 图 上 5 详图编号 3 被索引图号
8
管道图中，若有多种管道，应在管线的中间注上规
定的字母符号以区别各种不同的管路。常见的管道水管 蒸汽管
S
S
X
X
R
R
Z
Z
凝结水管 循环水管
铸铁管
a.分类：按材质分秋墨铸铁和普通灰口铸铁管 安浇注形式分砂型离心铸铁直管和连续铸铁直管
b.特点：耐腐蚀，寿命长；重量大，难安装；质地脆，易 损坏
c.适用范围：：管径大于或等于75mm的埋地管道
常用管材与管件 管道材料
以镀锌焊接钢管为例，用DN、De两种标注方法如下： DN20 De25×2.5mm ；DN25 De32×3mm ；DN32 De40×4mm
4
3）d -- 混凝土管公称直径 钢筋混凝土管以内径d表示（如d230,d380）等 4）ф-- 无缝钢管公称直径。在通风空调工程中圆形风管也用 其表示外径。如ф100:108 × 4、ф320等
1、管道工程图中标注管径的符号有De、DN、d、ф。 1）De----主要是指管道外径，一般采用De标注的，均需要 标注成“外径×壁厚”的形式。常用于表示无缝钢管、焊接 钢管（直缝或螺旋缝）、铜管、不锈钢管、PPR、PE管、 高密度聚乙烯管（HPPE）、聚丙烯管管径及壁厚。 2）DN----是公称直径，一般来说，《给水排水制图标准》 上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管 等管材，管径宜以公称直径DN表示。聚乙烯（PVC）管、 钢塑复合管管径也常用公称直径表示。
给水管道附件：指管路上的截止阀、闸阀、止回阀及各 式配水龙头等，用于调节管道系统中水量水压，控制水 流方向以及关断水流便于管道仪表和设备检修的各类阀 门。
常见的阀门有：
1）截止阀：关闭严密，水流阻力较大，只适用于管径小 于50mm的管路上。
2）闸阀：全开时水流直线通过，水流阻力小，适用于管 径大于50mm的管道。
平面图中立管编号
系统图中立管编号
7
3 详图编号
在本图上
3 详图编号
5 详图编号 1 2 在 12号 图 上 5 详图编号 3 被索引图号
8
管道图中，若有多种管道，应在管线的中间注上规
定的字母符号以区别各种不同的管路。常见的管道水管 蒸汽管
S
S
X
X
R
R
Z
Z
凝结水管 循环水管
铸铁管
a.分类：按材质分秋墨铸铁和普通灰口铸铁管 安浇注形式分砂型离心铸铁直管和连续铸铁直管
b.特点：耐腐蚀，寿命长；重量大，难安装；质地脆，易 损坏
c.适用范围：：管径大于或等于75mm的埋地管道
常用管材与管件 管道材料
以镀锌焊接钢管为例，用DN、De两种标注方法如下： DN20 De25×2.5mm ；DN25 De32×3mm ；DN32 De40×4mm
4
3）d -- 混凝土管公称直径 钢筋混凝土管以内径d表示（如d230,d380）等 4）ф-- 无缝钢管公称直径。在通风空调工程中圆形风管也用 其表示外径。如ф100:108 × 4、ф320等
1、管道工程图中标注管径的符号有De、DN、d、ф。 1）De----主要是指管道外径，一般采用De标注的，均需要 标注成“外径×壁厚”的形式。常用于表示无缝钢管、焊接 钢管（直缝或螺旋缝）、铜管、不锈钢管、PPR、PE管、 高密度聚乙烯管（HPPE）、聚丙烯管管径及壁厚。 2）DN----是公称直径，一般来说，《给水排水制图标准》 上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管 等管材，管径宜以公称直径DN表示。聚乙烯（PVC）管、 钢塑复合管管径也常用公称直径表示。

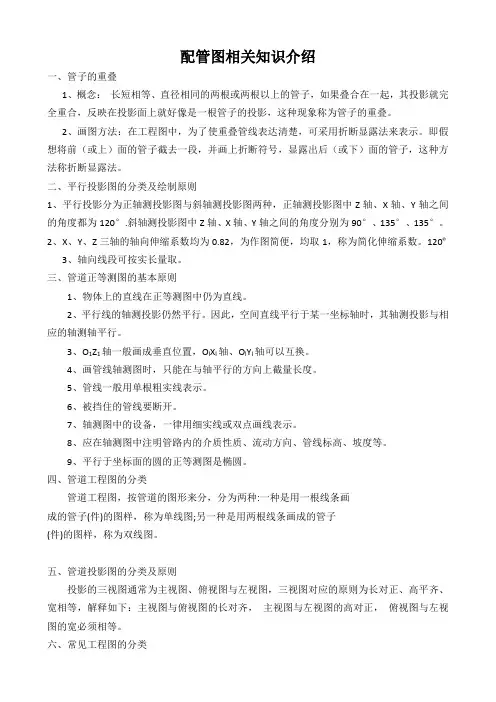

配管图相关知识介绍
配管图相关知识介绍一、管子的重叠1、概念：长短相等、直径相同的两根或两根以上的管子，如果叠合在一起，其投影就完全重合，反映在投影面上就好像是一根管子的投影，这种现象称为管子的重叠。
2、画图方法：在工程图中，为了使重叠管线表达清楚，可采用折断显露法来表示。
即假想将前（或上）面的管子截去一段，并画上折断符号，显露出后（或下）面的管子，这种方法称折断显露法。
二、平行投影图的分类及绘制原则1、平行投影分为正轴测投影图与斜轴测投影图两种，正轴测投影图中Z轴、X轴、Y轴之间的角度都为120°.斜轴测投影图中Z轴、X轴、Y轴之间的角度分别为90°、135°、135°。
2、X、Y、Z三轴的轴向伸缩系数均为0.82，为作图简便，均取1，称为简化伸缩系数。
120º3、轴向线段可按实长量取。
三、管道正等测图的基本原则1、物体上的直线在正等测图中仍为直线。
2、平行线的轴测投影仍然平行。
因此，空间直线平行于某一坐标轴时，其轴测投影与相应的轴测轴平行。
3、O1Z1轴一般画成垂直位置，O l X l轴、O l Y l轴可以互换。
4、画管线轴测图时，只能在与轴平行的方向上截量长度。
5、管线一般用单根粗实线表示。
6、被挡住的管线要断开。
7、轴测图中的设备，一律用细实线或双点画线表示。
8、应在轴测图中注明管路内的介质性质、流动方向、管线标高、坡度等。
9、平行于坐标面的圆的正等测图是椭圆。
四、管道工程图的分类管道工程图，按管道的图形来分，分为两种:一种是用一根线条画成的管子(件)的图样，称为单线图;另一种是用两根线条画成的管子(件)的图样，称为双线图。
五、管道投影图的分类及原则投影的三视图通常为主视图、俯视图与左视图，三视图对应的原则为长对正、高平齐、宽相等，解释如下：主视图与俯视图的长对齐，主视图与左视图的高对正，俯视图与左视图的宽必须相等。
六、常见工程图的分类1、管道工程图种类：管道平面图；管道立、剖面图；管道轴测图；管道节点图；剖视图；展开图。
管道图纸的图形表示方法
保持图纸清晰易读
使用合适的线型和颜色表示不同的管道和附件，避免使用过多的颜色 和线型，以免混淆和误解。
保持图纸比例一致
在绘制过程中要保持图纸比例一致，避免出现比例失调或变形的情况 。
注意图纸的细节表达
在绘制过程中要注意细节的表达，如管道的连接方式、阀门的开关方 向等，以便施工和验收时准确理解。
使用标准符号和标注方法
管道连接的表示方法
法兰连接
焊接连接
图纸上用法兰符号表示，包括法兰类型、 密封面形式、规格等信息。
在图纸上用焊缝符号表示，注明焊缝类型 （如对接焊缝、角焊缝等）和焊接方法（ 如手工电弧焊、自动焊等）。
螺纹连接
卡箍连接
用螺纹符号表示，包括螺纹类型（如普通 螺纹、管螺纹等）、规格和旋向。
用卡箍符号表示，注明卡箍类型和规格。
工程量统计与预算
利用图纸进行管道工程量的统计，为工程预 算提供依据。
材料采购与检验
依据图纸中的材料清单进行采购，并按照图 纸要求进行材料检验。
维护与检修
在管道使用过程中，根据图纸进行维护和检 修，确保管道安全运行。
图纸变更与版本管理
变更申请与审批
对于需要变更的图纸，应提出变更申请并经 过审批，确保变更的合理性和可行性。
管道布置的图形展示
平面布置图
展示管道在平面上的走向、分支 、管径变化等，用单线或双线表 示管道。
立面布置图
展示管道在立面上的高度变化、 支撑方式等，用单线或双线表示 管道，并标注标高。
剖面图
展示管道的剖面形状、内部结构 等，用实线或虚线表示管道轮廓 和内部结构。
管道交叉与跨越的表示
管道交叉
在图纸上用交叉符号表示，注明交叉角度、管道间距等信息。
使用合适的线型和颜色表示不同的管道和附件，避免使用过多的颜色 和线型，以免混淆和误解。
保持图纸比例一致
在绘制过程中要保持图纸比例一致，避免出现比例失调或变形的情况 。
注意图纸的细节表达
在绘制过程中要注意细节的表达，如管道的连接方式、阀门的开关方 向等，以便施工和验收时准确理解。
使用标准符号和标注方法
管道连接的表示方法
法兰连接
焊接连接
图纸上用法兰符号表示，包括法兰类型、 密封面形式、规格等信息。
在图纸上用焊缝符号表示，注明焊缝类型 （如对接焊缝、角焊缝等）和焊接方法（ 如手工电弧焊、自动焊等）。
螺纹连接
卡箍连接
用螺纹符号表示，包括螺纹类型（如普通 螺纹、管螺纹等）、规格和旋向。
用卡箍符号表示，注明卡箍类型和规格。
工程量统计与预算
利用图纸进行管道工程量的统计，为工程预 算提供依据。
材料采购与检验
依据图纸中的材料清单进行采购，并按照图 纸要求进行材料检验。
维护与检修
在管道使用过程中，根据图纸进行维护和检 修，确保管道安全运行。
图纸变更与版本管理
变更申请与审批
对于需要变更的图纸，应提出变更申请并经 过审批，确保变更的合理性和可行性。
管道布置的图形展示
平面布置图
展示管道在平面上的走向、分支 、管径变化等，用单线或双线表 示管道。
立面布置图
展示管道在立面上的高度变化、 支撑方式等，用单线或双线表示 管道，并标注标高。
剖面图
展示管道的剖面形状、内部结构 等，用实线或虚线表示管道轮廓 和内部结构。
管道交叉与跨越的表示
管道交叉
在图纸上用交叉符号表示，注明交叉角度、管道间距等信息。
管道工程图案表示技巧
螺纹连接
螺纹连接通常用于小口径的管道连接。在图示中，螺纹连接被表示为两条带有螺旋线的圆 柱体相交。这种表示方法可以清晰地展示出螺纹的形状和连接方式。
安装位置和方向图示
管道走向
在图示中，管道的走向通常用箭头表示。箭头的方向指示了 管道的流向，箭头的长度和粗细可以用来表示管道的尺寸和 重要性。
安装高度和角度
03
管道及附件表示方法
管道表示方法
单线表示法
用一条线表示管道的走向 。常用于表示直径较小、 管路较长的管道。
双线表示法
用两条平行的细实线表示 管道本体，两条线间距应 考虑管道直径。
颜色与线型
根据管道内流体性质，可 采用不同颜色或线型加以 区分。
阀门等附件表示方法
图形符号
阀门等附件在图纸上一般采用规定的 图形符号表示，如圆形、方形等。
确定供水水源，设计合 理的水处理流程。
输水管网布局
根据城市规划和用水需 求，规划输水管网走向
和布局。
节点与泵站
设置必要的节点和泵站 ，确保供水压力和流量
。
标注与图例
使用统一规范的标注和 图例，如管径、阀门析
输送方式与介质
确定石油输送方式（如泵送、 压力输送等）和介质（原油、
标注
在管道工程图案中，用文字、 数字或符号表示管道及其附件 的规格、型号、材质等信息。
02
管道工程图案绘制方法
手工绘制技巧
选择合适的比例尺
使用标准符号
根据管道工程的规模和复杂程度，选择适 当的比例尺，以便清晰地表示出管道的走 向、连接点和附属设施。
采用国际或行业通用的管道工程符号，准 确表示管道、阀门、设备、仪表等元素。
04
管道连接与安装图示技 巧
螺纹连接通常用于小口径的管道连接。在图示中，螺纹连接被表示为两条带有螺旋线的圆 柱体相交。这种表示方法可以清晰地展示出螺纹的形状和连接方式。
安装位置和方向图示
管道走向
在图示中，管道的走向通常用箭头表示。箭头的方向指示了 管道的流向，箭头的长度和粗细可以用来表示管道的尺寸和 重要性。
安装高度和角度
03
管道及附件表示方法
管道表示方法
单线表示法
用一条线表示管道的走向 。常用于表示直径较小、 管路较长的管道。
双线表示法
用两条平行的细实线表示 管道本体，两条线间距应 考虑管道直径。
颜色与线型
根据管道内流体性质，可 采用不同颜色或线型加以 区分。
阀门等附件表示方法
图形符号
阀门等附件在图纸上一般采用规定的 图形符号表示，如圆形、方形等。
确定供水水源，设计合 理的水处理流程。
输水管网布局
根据城市规划和用水需 求，规划输水管网走向
和布局。
节点与泵站
设置必要的节点和泵站 ，确保供水压力和流量
。
标注与图例
使用统一规范的标注和 图例，如管径、阀门析
输送方式与介质
确定石油输送方式（如泵送、 压力输送等）和介质（原油、
标注
在管道工程图案中，用文字、 数字或符号表示管道及其附件 的规格、型号、材质等信息。
02
管道工程图案绘制方法
手工绘制技巧
选择合适的比例尺
使用标准符号
根据管道工程的规模和复杂程度，选择适 当的比例尺，以便清晰地表示出管道的走 向、连接点和附属设施。
采用国际或行业通用的管道工程符号，准 确表示管道、阀门、设备、仪表等元素。
04
管道连接与安装图示技 巧
管道图
三、正等测图
（一）轴间角及轴向伸缩系数 1.轴间角 正等测图的轴间角X1O1Y1＝X1O1Z1＝Y1O1Zl=120º，O1Z1轴一般画 成铅直方向，OlXl轴、OlYl轴与水平线成30º角，如图2-33所示。
图2-33 正等测图的轴间角及画法
三、正等测图
2.轴向伸缩系数
X、Y、Z三轴的轴向伸缩系数均为 0.82，为作图简便，均取1， 称为简化伸缩系数。 轴向线段可按实长量取。 如此画出的轴测图比实际的轴测图放大了 0.82倍，但不影响图 形的立体感。
管路图
管路及其附件的表示方法
一、管子
断裂符号
Δ<<D
D<<L
管子的重叠与交叉
(一）管子的重叠
1、概念： 长短相等、直径相同的两根或两根以上的管子，如 果叠合在一起，其投影就完全重合，反映在投影面上就好 像是一根管子的投影，这种现象称为管子的重叠。
2、画图方法： 在工程图中，为了使重叠管线表达清楚，可采用折 断显露法来表示。即假想将前（或上）面的管子截去一段 ，并画上折断符号，显露出后（或下）面的管子，这种方 法称折断显露法。
一、管道剖面图的概念 在复杂的管道施工图中，往往有多根管道、管件、阀 门，设备纵横交错，布置密集，影响识读，为了完整、 清楚地反映各管线的真实结构和具体尺寸，一般采用管 道剖面图解决。
管道剖面图是假想用剖切平面在适当位置将管网剖 断，移去观察者和剖切平面之间的部分，对剩余管线作 正投影而得到的图形。它是利用剖切符号既能表示位置， 又能表示投射方向的特点，来表示管线的某个投影的。
三、正等测图
（二）作管道正等测图的基本原则
1.物体上的直线在正 等测图中仍为直线。 2. 平 行 线 的 轴 测 投 影 仍然平行。因此，空间直 线平行于某一坐标轴时 ， 其轴测投影与相应的轴测 轴平行。 3.O1Z1 轴一般画成垂直 位置， Olxl 轴、 OlYl 轴可以 互换，坐标轴可以反向延 长，如图2-34所示。
管道工程图画法中的管道分支和分流的图示
特殊材料及防腐措施表示
对于采用特殊材料或采取特殊防腐措施的管道系统，需在图纸上进 行相应标注。
安全阀及泄压装置表示
在特殊管道系统中，安全阀和泄压装置等安全设备的作用至关重要 ，需用特定的图形符号进行详细表示。
06
总结与展望
回顾本次项目成果
完成了管道工程图画法中的管道分支和分流图示的规范制定，为相关从业 人员提供了明确的操作指导。
虚拟现实技术
结合虚拟现实技术，为设计师提供身临其境的设计体验，进一步优 化管道工程设计。
提升自身专业素养
01
深入学习管道工程相关理论知识，不断完善自己的知
识体系。
02
关注行业最新动态和技术发展趋势，保持敏锐的洞察
力和前瞻性。
03
积极参与实际项目，通过实践锻炼提高自己的专业技
能和解决问题的能力。
THANKS
分流设备及阀门表示
分流设备如三通、四通等以图形符号表示，阀门用特定的图形符 号表示其类型和开关状态。
流向及流量标注
在管道上标注箭头表示流向，同时标注流量数据，以便清晰了解 管道内流体的分配情况。
案例二：复杂管道系统分支与分流图示
多层管道表示
在复杂管道系统中，可采用分层表示法，将不同层次的管道以不同 颜色或线型表示，以便区分。
情况选择合适的比例尺，并确保管道的尺寸与比例尺相符。
03
比例标注
在管道工程图中，应在合适的位置标注比例尺和相应的比例数值，以便
读者能够准确地理解图中的分流情况。
05
实际应用案例解析
案例一：简单管道系统分支与分流图示
管道走向及分支表示
在简单管道系统中，主管道以直线表示，分支管道以斜线或曲线 表示，分支点用圆圈或箭头标明。
对于采用特殊材料或采取特殊防腐措施的管道系统，需在图纸上进 行相应标注。
安全阀及泄压装置表示
在特殊管道系统中，安全阀和泄压装置等安全设备的作用至关重要 ，需用特定的图形符号进行详细表示。
06
总结与展望
回顾本次项目成果
完成了管道工程图画法中的管道分支和分流图示的规范制定，为相关从业 人员提供了明确的操作指导。
虚拟现实技术
结合虚拟现实技术，为设计师提供身临其境的设计体验，进一步优 化管道工程设计。
提升自身专业素养
01
深入学习管道工程相关理论知识，不断完善自己的知
识体系。
02
关注行业最新动态和技术发展趋势，保持敏锐的洞察
力和前瞻性。
03
积极参与实际项目，通过实践锻炼提高自己的专业技
能和解决问题的能力。
THANKS
分流设备及阀门表示
分流设备如三通、四通等以图形符号表示，阀门用特定的图形符 号表示其类型和开关状态。
流向及流量标注
在管道上标注箭头表示流向，同时标注流量数据，以便清晰了解 管道内流体的分配情况。
案例二：复杂管道系统分支与分流图示
多层管道表示
在复杂管道系统中，可采用分层表示法，将不同层次的管道以不同 颜色或线型表示，以便区分。
情况选择合适的比例尺，并确保管道的尺寸与比例尺相符。
03
比例标注
在管道工程图中，应在合适的位置标注比例尺和相应的比例数值，以便
读者能够准确地理解图中的分流情况。
05
实际应用案例解析
案例一：简单管道系统分支与分流图示
管道走向及分支表示
在简单管道系统中，主管道以直线表示，分支管道以斜线或曲线 表示，分支点用圆圈或箭头标明。
管道工程识图总结
管道工程识图总结
第一章 管道三视图
一、单双线图的表示方法
1、管道双、单线图的由来
2、三种摆放位置情况下，管道单双线图
二、90°弯头的单双线三视图
三、三通的单双线三视图
四、四通的单双线三视图
五、变径管（大小头）的单、双线图
六、阀门的单双线三视图
二、管道交叉与重叠
1、管道的交叉表示
2、管道的重叠表示 断高前露低后
第三章 管道剖视、剖面、节点图 与展开图
一、剖视图 1、剖视图概念
2、剖视图分类
全剖
半剖
局部剖二、剖面图 1、剖面来自号2、 剖面图的分类1)重合剖面 2)移出剖面
3、管线与管线之间的剖切
三、节点图
第四章 给水排水工程图
一、城市给水排水工程与建筑给水排水工程的 划分
二、室外给水排水工程图 1、平面图
2、给水管道纵断面图
3、给水管道节点图
三、室内给水排水工程图
某住宅底层给水排水平面图
某住宅标准层（二层及以上）给水排水平面图
某住宅给水系统图
某住宅排水系统图
第五章 采暖工程图与通风工程图
一、采暖工程图
二、通风工程图
习题
1、由正立面图和平面图，完成左侧立面图。 左侧立面图？？
正立面图
平面图
2、用双线法画出等径三通的三视图（尺寸自定）
3、根据平面图，完成管道轴测图（尺寸自定）
（1）
（2）
（3）
4、由正立面图和平面图，画出斜等轴测图
5、室内给水排水工程图识读顺序及方法 6、室内采暖工程图识图顺序及方法
三、管道三视图的识读
第二章 管道的轴测图
1、管道的斜等轴测图坐标
2、斜等轴测图绘制原则
第一章 管道三视图
一、单双线图的表示方法
1、管道双、单线图的由来
2、三种摆放位置情况下，管道单双线图
二、90°弯头的单双线三视图
三、三通的单双线三视图
四、四通的单双线三视图
五、变径管（大小头）的单、双线图
六、阀门的单双线三视图
二、管道交叉与重叠
1、管道的交叉表示
2、管道的重叠表示 断高前露低后
第三章 管道剖视、剖面、节点图 与展开图
一、剖视图 1、剖视图概念
2、剖视图分类
全剖
半剖
局部剖二、剖面图 1、剖面来自号2、 剖面图的分类1)重合剖面 2)移出剖面
3、管线与管线之间的剖切
三、节点图
第四章 给水排水工程图
一、城市给水排水工程与建筑给水排水工程的 划分
二、室外给水排水工程图 1、平面图
2、给水管道纵断面图
3、给水管道节点图
三、室内给水排水工程图
某住宅底层给水排水平面图
某住宅标准层（二层及以上）给水排水平面图
某住宅给水系统图
某住宅排水系统图
第五章 采暖工程图与通风工程图
一、采暖工程图
二、通风工程图
习题
1、由正立面图和平面图，完成左侧立面图。 左侧立面图？？
正立面图
平面图
2、用双线法画出等径三通的三视图（尺寸自定）
3、根据平面图，完成管道轴测图（尺寸自定）
（1）
（2）
（3）
4、由正立面图和平面图，画出斜等轴测图
5、室内给水排水工程图识读顺序及方法 6、室内采暖工程图识图顺序及方法
三、管道三视图的识读
第二章 管道的轴测图
1、管道的斜等轴测图坐标
2、斜等轴测图绘制原则
管道工程识图与施工(建工)
1
当建筑物内穿过一层及多于一层楼层的立管数量多于一
个时，也常采用阿拉伯数字编号，如图。
J L -1 J L - 1（ 管 道 类 别 代 号 - 编 号 ）
平面图中立管编号
系统图中立管编号
7
详图索引编号
3 详图编号
在本图上
3 详图编号
5 详图编号 1 2 在 12号 图 上 5 详图编号 3 被索引图号
4
管径标注与系统编号
） 混凝土管公称直径 钢筋混凝土管以内径表示（如）等 ）ф 无缝钢管公称直径。在通风空调工程中圆形风管也用其 表示外径。如ф × 、ф等
5
管道工程中管道标示及系统编号
管径尺寸应标注在管道变管径处。水平管道的管径尺寸
应标注在管道上方。斜管道（指轴测图中前后方向的管道） 的管径尺寸应标注在管道的斜上方；竖管的管径尺寸应标 注在管道的左侧。
34
、用水设备 包括：卫生器具、
消防设备和生产用水设备 等。 、升压和储水设备
当室外给水管网 的水压不足或建筑物内部 对供水安全性和稳定性要 求比较高时，需在给水系 统中设置水泵，水箱、气 压给水设备和储水设备等。
35
常用管材与管件 管道材料
塑料管
.分类：聚氯乙烯管、聚丙烯管、聚丁烯管、（工 程塑料）管
图例：表∽表
图风管剖面图表示方法
特殊部位的处理
管道连接、转向、交叉、重叠时的表示方法 （）管道转向、连接时表示方法，见图 （）管道交叉时表示方法：后面的或低的管线
要断开表示，教材图 （）管道重叠时用折断显露法表示，即假想前
面的管子截去一节，用折断号表示，露出后面 的管子，教材图、。 （）管子中断时，应管子引至何处或从何处引 来，教材图，下图。
管道工程图画法中的常见符号和缩写
快速接头符号
用于表示采用快速接头的管道， 通常包括接头类型、尺寸和连接 方式等信息。
05
阀门类型及其在图纸上的表示 方法
截止阀图纸表示方法
01
截止阀在图纸上通常用一个矩形表示，矩形内部有一条与管道 方向垂直的直线，表示阀门的关闭位置。
02
阀门的手柄或执行机构在图纸上用一个小的矩形或圆形表示，
通常位于阀门的一侧。
流向箭头表示流体在管道中的流动方向，通常位于阀门的上游
03
或下游。
球阀图纸表示方法
球阀在图纸上通常用一个圆形 表示，圆形内部有一个与管道 方向垂直的直线或弧线，表示 阀门的关闭位置。
球阀的手柄或执行机构在图纸 上用一个小的矩形或圆形表示 ，通常位于阀门的一侧。
流向箭头表示流体在管道中的 流动方向，通常位于阀门的上 游或下游。
异径接头
表示管道连接处管径的改变，常用 两个不同管径的直线管道符号组合 表示。
法兰与阀门符号
法兰
表示管道连接的一种方式，常用两个平行的直线表示法兰的两个密封面。
阀门
表示管道上的控制元件，用于调节或切断流体流动。阀门符号多种多样，根据阀 门类型和开启方式的不同而有所区别。例如，截止阀常用一个直线管道上带有一 个横杠的符号表示；球阀常用一个圆形符号表示阀门的球体部分。
标高与坡度
用标高符号表示管道的垂直高 度，用坡度符号表示管道的倾 斜程度。
隔热与防腐标注
用特定的符号和缩写表示管道 的隔热层、防腐层等附加保护
措施。
04
管道连接方式与表示方法
焊接连接表示法
焊缝符号
用于表示焊缝类型、焊缝尺寸和焊接方法等信息的符号。
焊接接头符号
用于表示管道焊接接头的类型、位置和尺寸等信息的符号。
管道工程图的分类与表示方法-精品文档
14
3 1
1 2
1 1
平面图
1 2 3 4 3 2
1
立面图 在给定的平面图的基础上绘制立面图时候， 我们把前面的管道断开表示； 把后面的管道划在中间 。
管道的交叉
当管道相交叉而 不连接的情况下我们 把后面的管道（也就 是距离我们较远的管 道）断开表示； 把前面的管道 （也就是距离我们较 近的管道）完整表示。
管道代号
G
三、管道图例
四、管道工程图的基本表示法
管道平面图：管道施工图中最基本的一种图样， ● 它主要表示设备、管道在建筑物内的平面布置， 管线的走向、排列和各部分的长宽尺寸，以及每 根管子的坡度和坡向，管径和标高等具体数据及 其相对位置。 ①给水管道平面图 ②排水管道平面图 ③采暖管道平面图 ④通风空调平面图
编号
系统编 号或入 口编号
编号示例： JL-1 JL-1 J 1 楼层 L2 R1
1号给水引入管
平面图及系统图
2号采暖立管及1号入口管系统
⑥管道的转向、分支、重叠及密集处的
管线的表示：
单线管的转向：
B
A
A向
B向
B 双线管的转向： A向
A
B向
单线管的分支：
B
A
A向
B向
双线管的分支： B向
A向
例1、根据管道的立面图与平面图， 绘制管道的系统图。
道工程图的基本表示方法。
6.1 管道工程图的分类
按项目性质分类
管道工程图
工 业 管 道 工 程 图 民 用 管 道 工 程 图 给排水管道工程图 供暖管道工程图 燃气管道工程图
通风与空调管道工程图
按图形和作用分类
基本图
管道工程图
管道工程图画法基础图解
、点划线等。
管件符号
用规定的图形符号表示管件的 类型和规格，如弯头符号、三
通符号等。
法兰符号
用规定的图形符号表示法兰的 类型和规格，包括法兰面形式
、密封面形式等。
阀门符号
用规定的图形符号表示阀门的 类型和规格，包括阀门种类、
驱动方式等。
常用阀门及附件表示方法
截止阀
用于截断或接通管道中的流体，通常表示 为“J”形符号。
标注说明
包括管道规格、材质、连接方式、压力等级等信息，以及工艺流程中 的关键控制点和安全注意事项。
THANKS
感谢观看
连接方式选择原则
根据管道的工作压力、温度和 介质性质选择合适的连接方式
。
考虑管道的安装、拆卸和维修 方便性，选择易于操作的连接
方式。
根据管道的材质和壁厚选择合 适的连接方式，确保连接的强 度和密封性。
在满足使用要求的前提下，尽 量选择经济合理的连接方式。
04
管道布置与走向规划
管道布置原则及要求
管道工程图画法基础 图解
演讲人：
日期：
目录
• 管道工程图概述 • 管道元件及符号识别 • 管道连接方式及表示方法 • 管道布置与走向规划
目录
• 管道工程图绘制步骤与技巧 • 实例分析：典型管道工程图解读
01
管道工程图概述
定义与作用
定义
管道工程图是用图形符号、尺寸 、文字等，表示管道系统的布置 、走向、连接、材质、规格、压 力、温度等内容的图样。
。
管件
连接、改变管道方向或增加管 道功能的零部件，如弯头、三 通、异径管等。
法兰
用于管道连接的零部件，通过 螺栓连接两个法兰，使管道形 成密封的连接。
管件符号
用规定的图形符号表示管件的 类型和规格，如弯头符号、三
通符号等。
法兰符号
用规定的图形符号表示法兰的 类型和规格，包括法兰面形式
、密封面形式等。
阀门符号
用规定的图形符号表示阀门的 类型和规格，包括阀门种类、
驱动方式等。
常用阀门及附件表示方法
截止阀
用于截断或接通管道中的流体，通常表示 为“J”形符号。
标注说明
包括管道规格、材质、连接方式、压力等级等信息，以及工艺流程中 的关键控制点和安全注意事项。
THANKS
感谢观看
连接方式选择原则
根据管道的工作压力、温度和 介质性质选择合适的连接方式
。
考虑管道的安装、拆卸和维修 方便性，选择易于操作的连接
方式。
根据管道的材质和壁厚选择合 适的连接方式，确保连接的强 度和密封性。
在满足使用要求的前提下，尽 量选择经济合理的连接方式。
04
管道布置与走向规划
管道布置原则及要求
管道工程图画法基础 图解
演讲人：
日期：
目录
• 管道工程图概述 • 管道元件及符号识别 • 管道连接方式及表示方法 • 管道布置与走向规划
目录
• 管道工程图绘制步骤与技巧 • 实例分析：典型管道工程图解读
01
管道工程图概述
定义与作用
定义
管道工程图是用图形符号、尺寸 、文字等，表示管道系统的布置 、走向、连接、材质、规格、压 力、温度等内容的图样。
。
管件
连接、改变管道方向或增加管 道功能的零部件，如弯头、三 通、异径管等。
法兰
用于管道连接的零部件，通过 螺栓连接两个法兰，使管道形 成密封的连接。
管道识图总结PPT课件
.
16
4、三通轴测图
.
17
5、管子重叠轴测图
.
18
6、管子交叉轴测图
.
19
7、管道轴测图
.
20
例：热交换器接管轴测图
.
21
第三章 管道剖视、剖面、节点图 与展开图
一、剖视图 1、剖视图概念
.
22
2、剖视图分类
全剖
半剖
.
23
局部剖
.
24
二、剖面图 1、剖面符号
.
25
.
26
2、 剖面图的分类
1)重合剖面 2)移出剖面
.
27
.
28
3、管线与管线之间的剖切
.
29
三、节点图
.
30
第四章 给水排水工程图
一、城市给水排水工程与建筑给水排水工程的 划分
.
31
二、室外给水排水工程图 1、平面图
.
32
2、给水管道纵断面图
.
33
3、给水管道节点图
.
34
三、室内给水排水工程图
某住. 宅底层给水排水平面图
管道工程识图总结
.
1
第一章 、单线图的由来
.
2
2、三种摆放位置情况下，管道单双线图
.
3
二、90°弯头的单双线三视图
.
4
三、三通的单双线三视图
.
5
四、四通的单双线三视图
.
6
五、变径管（大小头）的单、双线图
.
7
六、阀门的单双线三视图
.
8
二、管道交叉与重叠
35
某住宅标准层. （二层及以上）给水排水平面图
管道识图总结
管道工程识图总结
第一章 管道三视图
一、单双线图的表示方法
1、管道双、单线图的由来
2、三种摆放位置情况下，管道单双线图
二、90°弯头的单双线三视图
三、三通的单双线三视图
四、四通的单双线三视图
五、变径管（大小头）的单、双线图
六、阀门的单双线三视图
二、管道交叉与重叠
1、管道的交叉表示
2、管道的重叠表示 断高前露低后
三、管道三视图的识读
第二章 管道的轴测图
1、管道的斜等轴测图坐标
2、斜等轴测图绘制原则
1）根据平面图画系统 横画横，竖画斜，圆圈画垂直 2）根据立面图画系统图 横画横，竖画垂直，圆圈画斜
3、90°弯头轴测图
4、三通轴测图
5、管子重叠轴测图
6、管子交叉轴测图
பைடு நூலகம் 7、管道轴测图
例：热交换器接管轴测图
2、给水管道纵断面图
3、给水管道节点图
三、室内给水排水工程图
某住宅底层给水排水平面图
某住宅标准层（二层及以上）给水排水平面图
某住宅给水系统图
某住宅排水系统图
第五章 采暖工程图与通风工程图
一、采暖工程图
一层采暖平面图
二层、顶层采暖平面图
二、通风工程图
习题
1、由正立面图和平面图，完成左侧立面图。 左侧立面图？？
第三章 管道剖视、剖面、节点图 与展开图
一、剖视图 1、剖视图概念
2、剖视图分类
全剖
半剖
局部剖
二、剖面图 1、剖面符号
2、 剖面图的分类
1)重合剖面 2)移出剖面
3、管线与管线之间的剖切
三、节点图
第四章 给水排水工程图
一、城市给水排水工程与建筑给水排水工程的 划分
第一章 管道三视图
一、单双线图的表示方法
1、管道双、单线图的由来
2、三种摆放位置情况下，管道单双线图
二、90°弯头的单双线三视图
三、三通的单双线三视图
四、四通的单双线三视图
五、变径管（大小头）的单、双线图
六、阀门的单双线三视图
二、管道交叉与重叠
1、管道的交叉表示
2、管道的重叠表示 断高前露低后
三、管道三视图的识读
第二章 管道的轴测图
1、管道的斜等轴测图坐标
2、斜等轴测图绘制原则
1）根据平面图画系统 横画横，竖画斜，圆圈画垂直 2）根据立面图画系统图 横画横，竖画垂直，圆圈画斜
3、90°弯头轴测图
4、三通轴测图
5、管子重叠轴测图
6、管子交叉轴测图
பைடு நூலகம் 7、管道轴测图
例：热交换器接管轴测图
2、给水管道纵断面图
3、给水管道节点图
三、室内给水排水工程图
某住宅底层给水排水平面图
某住宅标准层（二层及以上）给水排水平面图
某住宅给水系统图
某住宅排水系统图
第五章 采暖工程图与通风工程图
一、采暖工程图
一层采暖平面图
二层、顶层采暖平面图
二、通风工程图
习题
1、由正立面图和平面图，完成左侧立面图。 左侧立面图？？
第三章 管道剖视、剖面、节点图 与展开图
一、剖视图 1、剖视图概念
2、剖视图分类
全剖
半剖
局部剖
二、剖面图 1、剖面符号
2、 剖面图的分类
1)重合剖面 2)移出剖面
3、管线与管线之间的剖切
三、节点图
第四章 给水排水工程图
一、城市给水排水工程与建筑给水排水工程的 划分
管道工程图形符号大全
管道工程图形符号管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设备及仪表管道及附件图形符号说明图形符号说明管道：用于一张图内只有一种管道四通连接管道：用汉语拼音字头表示管道类别流向导管：用图例表示管道类别坡向交叉管：指管道交叉不连接，在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管表示管道向后弯90°雨水斗弯折管表示管道向前弯90°排水漏斗存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接图形符号说明图形符号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门用于一张图内只有电动阀一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关放水龙头疏水器皮带龙头室外消火栓洒水龙头室内消火栓(单口)化验龙头室内消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式)卫生器具及水池图形符号说明图形符号说明水盆水纸用于一张图只有一种水盆或水池立式洗脸盆洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头妇女卫生盆矩形化粪池HC为化粪池代号立式小便器圆形化粪池除油池YC为除油池代号放气井沉淀池CC为沉淀池代号泄水井降温池JC为降温池代号水封井中和池ZC为中和池代号跌水井雨水口水表井本图例与流量计相同设备及仪表图形符号说明图形符号说明泵用于一张图只有一种泵管道泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器上图:平面下图:立面压力表自动记录压力表自动记录流量计电接点压力表转子流量计流量计减压孔板暖通工程图形符号线型 | 风管及部件 | 通风空调设备 | 阀门线型图形符号说明图形符号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线风管及部件图形符号说明图形符号说明风管送风管上图为可见剖面下图为不可见剖面排风管上图为可见剖面下图为不可见剖面风管测定孔异径管柔性接头中间部分也适用于软风管异形管(天圆地方)弯头带导流片弯头圆形三通消声弯头矩形三通风管检查孔伞形风帽筒形风帽百叶窗锥形风帽插板阀本图例也适用于斜插板送风口蝶阀回风口对开式多叶调节阀圆形散流器上图为剖面下图为平面光圈式启动调节阀方形散流器上图为剖面下图为平面风管止回阀防火阀电动对开多叶调节阀三通调节阀通风空调设备图形符号说明图形符号说明通风空调设备左图适用于带传动部分的设加湿器备,右图适用于不带传动部分的设备空气过滤器电加热器消声器减振器空气加热器离心式通风机空气冷却器轴流式通风机风机盘管喷嘴及喷雾排管风机挡水板流向:自三角形的底边至顶点压缩机喷雾式滤水器阀门图形符号说明图形符号说明安全阀膨胀阀散热放风门手动排气阀散热器三通阀一、线路敷设方法1、穿焊接钢管敷设：SC2、穿电线管敷设：MT（JDG、KBG）3、穿硬塑料管敷设：PC4、穿阻燃半硬聚氯乙烯管敷设：FPC5、电缆桥架敷设：CT6、金属线槽敷设：MR7、塑料线槽敷设：PR8、用钢索敷设：M9、穿聚氯乙烯塑料波纹电线管敷设：KPC10、穿金属软管敷设：CP11、穿水煤气管敷设：RC12、电缆沟敷设：TC13、直接埋设：DB14、混凝土排管敷设：CE二、导线敷设方式1、沿或跨梁（屋架）敷设：AB2、暗敷设在梁内：BC3、沿柱或跨柱敷设：AC4、暗敷设柱内：CLC5、沿墙面敷设：WS6、暗敷设在墙内：WC7、沿天棚或顶板面敷设：CE8、暗敷设在屋面或顶板内：CC9、吊顶内敷设：SCE10地板或地面下敷设：FC三、灯具安装方式1、线吊式自在器线吊式：SW2、链吊式：CS3、管吊式：DS4、壁装式：W5、吸顶式：C6、顶棚内安装：CR7、墙壁内安装：WR8、支架上安装：S9、柱上安装：CL10、座装：HM11、嵌入式：R。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(三)设备、材、保温材料等的名称、
规格、型号、数量的明细表。
以上这三点看上去不过是些文字说明，但它是施工图纸必不可少的一个组成部分，是
对图形的补充和说明。对于这些内容的了解有助于进一步看懂管道图。
(四)工艺流程图
流程图是对整个管道系统一系列工艺变化过程的原理图，通过它可以对设备的编号、
图1—3坡度所示。坡度箭头表示坡向下方
五、管道转向、连接、交叉、重叠等的表示方法
(一)管道的转向、连接
管道转向、连接表示方法如图1—4所示。图1—4(n)表示管道向下弯
90。；图1—4(b)表示管道向上弯90。；图1—4(c)、(P)表示管道用三通连接；图1—4(d)表示
管道用四通连接；图1—4(厂)表示管道向下弯90~后，又向后弯90。。
注管内底、沟内底标高。矩形风管应标注管底标高。散热器宜标注底标高，同一层、同标
高的散热器只标右边的一组。管道标高标注方法如图1—2所示。
豆二=
图1—2标高标注方法
(。)平面图、系统图中管道标高标注方法；(6)剖面图中管道标高标注方法；(c)平面图中沟道标高标注方法
(二)坡度
垫主一 为了便于排气排水，管道设置坡度。坡度用单面箭头表示。如图l_3
14
压力表
9或9
15
流量计
F饧或口
16
能量计
E，饧或回曼二嗣
17
水流开关
囤
二=[～
二、管道代号
管道图中，若有多种不同液体和气体的管道，应在管线的中 ， 基海管
间注上规定字母符号，以区别各种不同类的管路。常见管道代号——M-——煤气管
为：上水管(一般给水管)S；下水管(一般排水管)X；循环水管——R——热水管
图1—4管道转向、连接表示法
(一)图纸目录
对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以
便查阅。通过图纸目录我们可以知道全套专业图纸的名称、图号、数量以及选用的标准图
集等情况。
(二)设计施工说明
凡在图样上无法表示出来而又要施工人员知道的一些技术和质量方面的要求，一般都用文
字形式来加以说明。其内容一般包括工程的主要技术参数、施工和验收要求以及注意事项。
第一章 管道工程图的分类与表示方法
第一节管道工程图的分类
一、按专业分
按工程项目性质的不同，管道工程图可分为工业管道工程图和卫生管道(即暖卫管道)
工程图两大类。前者是为生产输送介质即为生产服务的管道，它属于工业设备安装工程。
后者是为生活或改善劳动卫生条件而输送介质的管道，它属于建筑安装工程。本书一至四
章就是讨论卫生管道工程图。卫生管道工程又可分为建筑给水排水管道、供暖管道、燃气
管道、通风与空调管道等许多具体的专业管道。
二、按图形和作用分
各种管道工程施工图均可分为基本图纸和详图两大部分。基本图纸包括图纸目录、设
计施工说明、设备材料表、工艺流程图、平面图、轴测图、(立)剖面图；详图包括大样
图、节点图和标准图等。
立面图和剖面图是施工图中常见的一种图形，它主要表达设备、管道在建筑物内垂直
方向上的布置和走向，以及每路管线的编号、管径和标高等具体数据。
在管道施工图中，立面图和剖面图从识读的方法上来说大致相同。
(八)节点图
节点图能清楚地表示某一部分管道的详细结构及尺寸，是对平面图及其他施工图所不
能反映清楚的某节点部位的放大。节点用代号来表示它的所在部位，例如“A”节点，那
个组成部分。一般由国家或有关部委颁发标准图集。
第二节 管道工程图的表示方法
管道工程图是管道工程语言，是设计人员用来表示设计意图和交流管道工程技术的重
要工具。因此，工程图的表示方法必须按国家标准进行。
一、管道图例
管道图中的管子、管件、阀门、栓类等均采用规定的图例表示。管道图例并不完全反
映实物的形象，只是示意性地表示具体的设备或管(阀)件。在阅读图纸时，首先应了解与
相同。暖卫等工程图中各种线型及其用途见表1—18。
四、管道标高与坡度
(一)管道标高
相对标高表明管道在空间的高度位置。标高应以“m”为单位，注写到小数点后第三
位，总平面图可注写到小数点后第二位。沟道、管道应标注起迄点、转折点、连接点、变
坡点、交叉点的标高。压力管道、圆形风管应标注管中心标高。重力管道、沟道宜分别标
就要在平面图上找到用“A”所表示的部位。
(九)大样图
大样图是表示一组设备的配管或一组管配件组合安装的一种详图。大样图的特点是用
双线图表示，对物体有真实感，并对组装体各部位的详细尺寸都作了标注。
(十)标准图
标准图是一种具有通用性质的图形。标准图中标有成组管道、设备或部件的具体图形
和详细尺寸，但是它一般不能用来作为单独进行施工的图纸，而只能作为某些施工图的一
图纸有关的图例符号及其所代表的内容。暖卫、通风空调管道图例见表1—1至表1一17。
给水排水管道图例表1一l
给水排水管道附件 裹1—2
续表
序号
名称
图例
附注
9
膜片执行机构
千
10
电动执行机构
。或0
如电动调节阌晶
11
电磁(双位)
执行机构
田或口
如电磁阀昌
12
记录仪
困
13
温度计
9葳巾
左为圆盘式温度表，右为管式温度计
XH；热水管R；凝结水管N；冷水管L；蒸汽管Z；煤气管M；——Y——删。冒
鼓风管GF；通风管TF；油管Y等。如图1—1所示。 图1—1管道规定代号示例
管道图中，若仅有一种管道或同一图上大多是相同的管路，
其管道代号可略去不注，但须在图纸中加以说明。‘
三、管道线型
管道工程图上的管道和管件常采用统一的线型来表示。不同的线型所表示的含义各不
以及每根管子的坡度和坡向，管径和标高
(六)轴测图(系统图)
轴测图是一种立体图，又称为系统图，它能在一个图面上同时反映出管线的空间走
向、帮助我们想像管线在空间的布置情况，是管道施工图中的重要图形之一。系统图有时
也能替代管道立面图或剖面图，例如，建筑给排水以及采暖通风工程图主要由平面图和系
统图组成。
(七)立面图和剖面图
建(构)筑物的名称及整个系统的仪表控制点(温度、压力、流量及分析的测点)有一个全面
的了解。同时，对管道的材质、规格、编号、输送的介质、流向以及主要控制阀门等也有
一个确切的了解。
(五)平面图
平面图是管道施工图中最基本的一种图样，
布置，管线的走向、排列和各部分的长宽尺寸，
等具体数据及其相对位置。
它主要表示设备、管道在建筑物内的平面
规格、型号、数量的明细表。
以上这三点看上去不过是些文字说明，但它是施工图纸必不可少的一个组成部分，是
对图形的补充和说明。对于这些内容的了解有助于进一步看懂管道图。
(四)工艺流程图
流程图是对整个管道系统一系列工艺变化过程的原理图，通过它可以对设备的编号、
图1—3坡度所示。坡度箭头表示坡向下方
五、管道转向、连接、交叉、重叠等的表示方法
(一)管道的转向、连接
管道转向、连接表示方法如图1—4所示。图1—4(n)表示管道向下弯
90。；图1—4(b)表示管道向上弯90。；图1—4(c)、(P)表示管道用三通连接；图1—4(d)表示
管道用四通连接；图1—4(厂)表示管道向下弯90~后，又向后弯90。。
注管内底、沟内底标高。矩形风管应标注管底标高。散热器宜标注底标高，同一层、同标
高的散热器只标右边的一组。管道标高标注方法如图1—2所示。
豆二=
图1—2标高标注方法
(。)平面图、系统图中管道标高标注方法；(6)剖面图中管道标高标注方法；(c)平面图中沟道标高标注方法
(二)坡度
垫主一 为了便于排气排水，管道设置坡度。坡度用单面箭头表示。如图l_3
14
压力表
9或9
15
流量计
F饧或口
16
能量计
E，饧或回曼二嗣
17
水流开关
囤
二=[～
二、管道代号
管道图中，若有多种不同液体和气体的管道，应在管线的中 ， 基海管
间注上规定字母符号，以区别各种不同类的管路。常见管道代号——M-——煤气管
为：上水管(一般给水管)S；下水管(一般排水管)X；循环水管——R——热水管
图1—4管道转向、连接表示法
(一)图纸目录
对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以
便查阅。通过图纸目录我们可以知道全套专业图纸的名称、图号、数量以及选用的标准图
集等情况。
(二)设计施工说明
凡在图样上无法表示出来而又要施工人员知道的一些技术和质量方面的要求，一般都用文
字形式来加以说明。其内容一般包括工程的主要技术参数、施工和验收要求以及注意事项。
第一章 管道工程图的分类与表示方法
第一节管道工程图的分类
一、按专业分
按工程项目性质的不同，管道工程图可分为工业管道工程图和卫生管道(即暖卫管道)
工程图两大类。前者是为生产输送介质即为生产服务的管道，它属于工业设备安装工程。
后者是为生活或改善劳动卫生条件而输送介质的管道，它属于建筑安装工程。本书一至四
章就是讨论卫生管道工程图。卫生管道工程又可分为建筑给水排水管道、供暖管道、燃气
管道、通风与空调管道等许多具体的专业管道。
二、按图形和作用分
各种管道工程施工图均可分为基本图纸和详图两大部分。基本图纸包括图纸目录、设
计施工说明、设备材料表、工艺流程图、平面图、轴测图、(立)剖面图；详图包括大样
图、节点图和标准图等。
立面图和剖面图是施工图中常见的一种图形，它主要表达设备、管道在建筑物内垂直
方向上的布置和走向，以及每路管线的编号、管径和标高等具体数据。
在管道施工图中，立面图和剖面图从识读的方法上来说大致相同。
(八)节点图
节点图能清楚地表示某一部分管道的详细结构及尺寸，是对平面图及其他施工图所不
能反映清楚的某节点部位的放大。节点用代号来表示它的所在部位，例如“A”节点，那
个组成部分。一般由国家或有关部委颁发标准图集。
第二节 管道工程图的表示方法
管道工程图是管道工程语言，是设计人员用来表示设计意图和交流管道工程技术的重
要工具。因此，工程图的表示方法必须按国家标准进行。
一、管道图例
管道图中的管子、管件、阀门、栓类等均采用规定的图例表示。管道图例并不完全反
映实物的形象，只是示意性地表示具体的设备或管(阀)件。在阅读图纸时，首先应了解与
相同。暖卫等工程图中各种线型及其用途见表1—18。
四、管道标高与坡度
(一)管道标高
相对标高表明管道在空间的高度位置。标高应以“m”为单位，注写到小数点后第三
位，总平面图可注写到小数点后第二位。沟道、管道应标注起迄点、转折点、连接点、变
坡点、交叉点的标高。压力管道、圆形风管应标注管中心标高。重力管道、沟道宜分别标
就要在平面图上找到用“A”所表示的部位。
(九)大样图
大样图是表示一组设备的配管或一组管配件组合安装的一种详图。大样图的特点是用
双线图表示，对物体有真实感，并对组装体各部位的详细尺寸都作了标注。
(十)标准图
标准图是一种具有通用性质的图形。标准图中标有成组管道、设备或部件的具体图形
和详细尺寸，但是它一般不能用来作为单独进行施工的图纸，而只能作为某些施工图的一
图纸有关的图例符号及其所代表的内容。暖卫、通风空调管道图例见表1—1至表1一17。
给水排水管道图例表1一l
给水排水管道附件 裹1—2
续表
序号
名称
图例
附注
9
膜片执行机构
千
10
电动执行机构
。或0
如电动调节阌晶
11
电磁(双位)
执行机构
田或口
如电磁阀昌
12
记录仪
困
13
温度计
9葳巾
左为圆盘式温度表，右为管式温度计
XH；热水管R；凝结水管N；冷水管L；蒸汽管Z；煤气管M；——Y——删。冒
鼓风管GF；通风管TF；油管Y等。如图1—1所示。 图1—1管道规定代号示例
管道图中，若仅有一种管道或同一图上大多是相同的管路，
其管道代号可略去不注，但须在图纸中加以说明。‘
三、管道线型
管道工程图上的管道和管件常采用统一的线型来表示。不同的线型所表示的含义各不
以及每根管子的坡度和坡向，管径和标高
(六)轴测图(系统图)
轴测图是一种立体图，又称为系统图，它能在一个图面上同时反映出管线的空间走
向、帮助我们想像管线在空间的布置情况，是管道施工图中的重要图形之一。系统图有时
也能替代管道立面图或剖面图，例如，建筑给排水以及采暖通风工程图主要由平面图和系
统图组成。
(七)立面图和剖面图
建(构)筑物的名称及整个系统的仪表控制点(温度、压力、流量及分析的测点)有一个全面
的了解。同时，对管道的材质、规格、编号、输送的介质、流向以及主要控制阀门等也有
一个确切的了解。
(五)平面图
平面图是管道施工图中最基本的一种图样，
布置，管线的走向、排列和各部分的长宽尺寸，
等具体数据及其相对位置。
它主要表示设备、管道在建筑物内的平面
