基于S7-200PLC的锅炉控制系统的设计

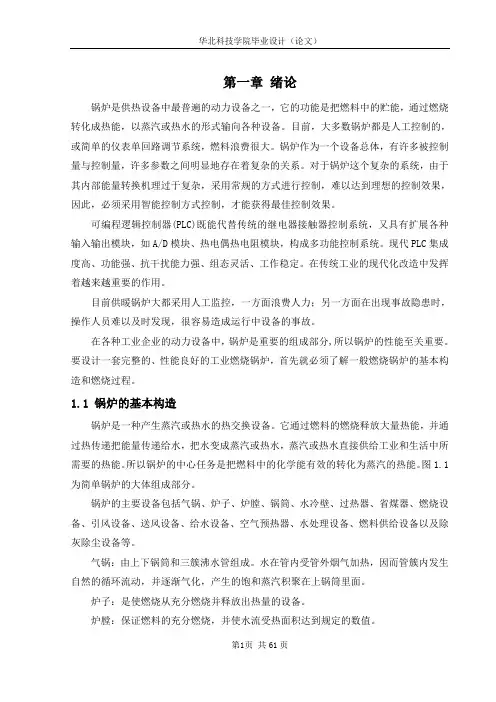

第一章绪论

锅炉是供热设备中最普遍的动力设备之一，它的功能是把燃料中的贮能，通过燃烧转化成热能，以蒸汽或热水的形式输向各种设备。目前，大多数锅炉都是人工控制的，或简单的仪表单回路调节系统，燃料浪费很大。锅炉作为一个设备总体，有许多被控制量与控制量，许多参数之间明显地存在着复杂的关系。对于锅炉这个复杂的系统，由于其内部能量转换机理过于复杂，采用常规的方式进行控制，难以达到理想的控制效果，因此，必须采用智能控制方式控制，才能获得最佳控制效果。

可编程逻辑控制器(PLC)既能代替传统的继电器接触器控制系统，又具有扩展各种输入输出模块，如A/D模块、热电偶热电阻模块，构成多功能控制系统。现代PLC集成度高、功能强、抗干扰能力强、组态灵活、工作稳定。在传统工业的现代化改造中发挥着越来越重要的作用。

目前供暖锅炉大都采用人工监控，一方面浪费人力；另一方面在出现事故隐患时，操作人员难以及时发现，很容易造成运行中设备的事故。

在各种工业企业的动力设备中，锅炉是重要的组成部分,所以锅炉的性能至关重要。要设计一套完整的、性能良好的工业燃烧锅炉，首先就必须了解一般燃烧锅炉的基本构造和燃烧过程。

1.1 锅炉的基本构造

锅炉是一种产生蒸汽或热水的热交换设备。它通过燃料的燃烧释放大量热能，并通过热传递把能量传递给水，把水变成蒸汽或热水，蒸汽或热水直接供给工业和生活中所需要的热能。所以锅炉的中心任务是把燃料中的化学能有效的转化为蒸汽的热能。图1.1为简单锅炉的大体组成部分。

锅炉的主要设备包括气锅、炉子、炉膛、锅筒、水冷壁、过热器、省煤器、燃烧设备、引风设备、送风设备、给水设备、空气预热器、水处理设备、燃料供给设备以及除灰除尘设备等。

气锅：由上下锅筒和三簇沸水管组成。水在管内受管外烟气加热，因而管簇内发生自然的循环流动，并逐渐气化，产生的饱和蒸汽积聚在上锅筒里面。

炉子：是使燃烧从充分燃烧并释放出热量的设备。

炉膛：保证燃料的充分燃烧，并使水流受热面积达到规定的数值。

锅筒：使自然循环锅炉各受热面能适应负荷变化的设备。（须指出，直流锅炉内无锅筒。）

水冷壁：主要是辐射受热面，保护炉壁的作用。

过热器：是将气锅所产生的饱和蒸汽继续加热为过热蒸汽的换热器。过热器一般都装在炉膛出口。

省煤器：是利用余热加热锅炉给水，以降低排出烟气温度的换热器。采用省煤器后，降低了排烟温度，提高了锅炉效率，节省了燃料。同时，由于提高了进入气包的给水温度，减少了因温差而引起的汽包壁的热适应力，从而延长了汽包的使用寿命。

燃烧设备：将燃料和燃烧所需的空气送入炉膛并使燃料着火稳定，充分燃烧。

引风设备：包括引风机、烟道和烟囱等几部分。用它将锅炉中的烟气连续排出。

送风设备：包括有鼓风机和分道组成。用它来供应燃料所需的空气。

给水设备：由给水泵和给水管组成。

空气预热器：是继续利用离开省煤器后的烟气余热，加热燃料燃烧所需要的空气，是一个换热器。省煤器出口烟温度高，装上空气预热器后，可以进一步降低排烟温度，也可改善燃料着火和燃烧条件，降低不完全燃烧所造成的损失，提高锅炉机组的效率。

水处理设备：其作用是为清除水中的杂质和降低给水硬度，以防止在锅炉受热面上结水垢或腐蚀。

燃料供给设备：由燃油给油泵、燃油开关等设备组成，保证锅炉所需燃料供应。

除灰除尘设备：是收集锅炉灰渣并运往储灰场地的设备。

此外，除了保证锅炉的正常工作和安全，蒸汽锅炉还必须装设安全阀、水位表、高低水位报警器、压力表、主气阀、排污阀和止污阀等，还有用来消除受热面上积灰的吹灰器，以提高锅炉运行的经济性，本设计由于篇幅其间，则就不必考虑这些问题了。

图1.1 锅炉控制系统硬件组成图

1.2 锅炉的工作原理及过程

锅炉是一种生产蒸汽的换热设备。它通过煤、油或燃气等燃料的燃烧释放出化学能，并通过传热过程将能量传递给水，使水转变为蒸汽，蒸汽直接供给工业生产中所需的热能，或通过蒸汽动力机能转变为机械能，或通过汽轮发电机转变为电能。所以锅炉的中心任务是把燃料中的化学能最有效地转变为蒸汽的热能。因此，近代锅炉亦称为蒸汽发生器。

锅炉的工作过程概括起来应该包括三个同时进行的过程：燃料的燃烧过程、水的汽化过程、烟气向水的传热过程。

1.2.1 燃料的燃烧过程

首先将燃料（这里用煤）加到煤斗中，借助于重力下落在炉排面上，炉排接电动机通过变速齿轮箱减速后由链轮来带动，将燃料煤带入炉内。燃料一面燃烧，一面向后移动，燃料所需要的空气是由风机送入炉排腹中风仓后，向上穿过炉排到达燃料层，进行燃料反应形成高温烟气。燃料燃烧剩下的灰渣，在炉排末端翻过除渣板后排入灰斗，（若是燃气式锅炉就没有这一部分了）这整个过程称为燃烧过程。

1.2.2 水的汽化过程

水的汽化过程就是蒸汽的产生过程，主要包括水循环和水分离过程。经处理的水由泵加压，先流经省煤器而得到预热，然后进入气锅。锅炉工作时气锅的工作介质是处于

饱和状态的汽水混合物。位于烟温较低区段的对流灌束，因受热较弱，汽水工质的容量较大，而位于烟温较高区段的对流管束，因受热强烈，相应的汽水工质的容量较小，从而量大的工质则向上流入下锅筒，而容量小的工质则向上流入上锅筒，形成了锅水的自然循环。

蒸汽所产生的过程是借助于上锅筒内设的汽水分离装置。以及在锅筒本身空间的重力分离力作用，使汽水混合物得到分离。蒸汽在上锅筒顶部引出后，进入蒸汽过热气，而分离下来的水仍回到上锅筒的下半部的水中。锅炉中的水循环，也保证与高温烟气相接触的金属受热面的以冷却而不被烧坏，是锅炉能长期安全运行的必要条件。而汽水混合物的分离设备则是保证蒸汽品质和蒸汽过热可靠工作的必要的设备。

1.2.3 烟气向水的传热过程

由于燃料的燃烧放热，炉内温度很高在炉膛的四周墙面上，都布置一排水管，俗称水冷壁。高温烟气与水冷壁进行强烈的辐射换热，将热量传给管内工质水。继而烟气受引风机和烟囱的引力而向炉膛上方流动。烟气从炉膛出口经过防渣管后，就冲刷蒸汽过热器——一组垂直放置的蛇型弯管受热面，使气锅中产生的饱和蒸汽在其中受烟气加热而得到的过热。烟气流经过过热气后掠过胀接在上、下锅筒间的对流管束，在管束间设置了折烟墙使烟气呈“S”型曲折地横向冲刷，再次以对流换热的方式将热量传递给管束的工质。沿途逐渐降低温度的烟气最后进入尾部烟道，与省煤器和空气预热器内的工质进行热交换后，以经济的较低的烟温排出锅炉。省煤器实际上同给水预热器和空气预热器一样，都设置在锅炉尾部（低温）烟道，以降低排烟温度提高锅炉效率，从而节省了燃料。

以上就是一般锅炉供水的过程，一个锅炉进行工作，其主要任务是：

(1)要是锅炉出口蒸汽压力稳定。

(2)保证燃烧过程的经济性。

(3)保持锅炉负压恒定。通常我们是炉膛负压保持在微负压（-10～80Pa）。

为了完成上述三项任务，我们对三个量进行控制：燃料量，送风量，引风量。从而使锅炉能正常运行。

1.3 难点分析

由于调节量是汽包水位，而调节量则是给水流量，通过对给水流量的调节，使汽包内部的物料达到动态平衡，变化在允许范围之内，虽然锅炉汽包水位对蒸汽流量和给水
