盒式PLC光分路器
广电网络光分路器的选型
《中国有线电视)2222(09)於CHIDA DIGIDAL CABLE TV-网络建设-中图分类号:TN913.0/文献标识码：B文章编号:1007-7022(2220)09-0989-02DOI：10.12071/ccatv.2020-09-003广电网络光分路器的选型□卩击欣（南京市六合区广播电视网络传输服务中心，江苏南京2113/0）摘要：：在广电网络双向化浪潮的推进下，基于EPON(以太无源光纤网络)的新型网络结构被多数广电运营商采用。
光纤网络中的无源光分路器是EPON网络中的重要环节。
对基于EPON的网络结构中无源光分路器作一简述，并就无源光分路器的选型、分光路数设计结合实际网络状况做一些探讨。
关键词：EPON；光分路；网络提速Radio and Television Network Optical Splitter Selection□LU Xic(Nanjine LiuPe Ratic and TV NetworV Transmission Service Center,Nanjine211500,Chine) Abstrkct:Uner the promotion of two-way ranic and television口戲⑷。
,，Vm eew口戲⑷。
,stalctprv baser on EPON(EW oti V Passive Optical Networ,)is dnopwr by most ranic diKi television onerators.Passive optical splitWr c optical distributioe detwora is ne讪卩。
,！!!:linU c EPON detwora.This panvs briern intronpcvs i O v passive opticai splitWr S EPONW i V detwora stractpro,and discassr i O v selection of passive optical splittvs ane the desige of opticai splittvs combieee with the aetpai detwora coneitioes.Key workt:EPON;opticai braecaine;networa acceleration0前言电信网络经历了“铜线ISDN、xDSL”、“五类线以太网”、“光纤以太网”，有线电视网络经历的“同轴CM”、侗轴+五类线”、“光纤DVB+以太网”，接入网光纤尽可能往用户侧延伸（光纤入户），已经是网络建设方案的常态。
PLC光分路器介绍及生产流程
PLC光分路器介绍及生产流程PLC光分路器是一种在光纤通信中广泛使用的光学器件，能够将输入光信号按照一定的比例分配到多个输出通道中。
它是一种被动的光学器件，不需要外部电源，稳定性高，损耗小，适用于各种光纤通信系统中的信号分配和光功率平衡等应用。
PLC光分路器的结构主要由硅基波导芯片和光纤阵列组成。
硅基波导芯片是一种具有高折射率差的材料，通过激光光刻技术制造出互相隔离的波导通道。
光纤阵列是将输入光纤与波导芯片连接起来的重要部分。
在光分路器的制造过程中，首先需要通过光纤脱包和切割等工艺将光纤端面处理成一定角度，然后使用UV固化胶将光纤与硅基波导芯片粘接在一起。
最后，通过光刻、湿法腐蚀等工艺将硅基波导芯片上多个波导结构加工完成。
1.原材料准备：选择适用于PLC光分路器制造的硅基材料，如硅片等。
2.设计和制作掩膜：根据设计需求，制作掩膜模板，用于后续光刻工艺的制作。
3.光刻工艺：使用掩膜模板进行光刻曝光，在硅基材料上形成互相隔离的波导通道。
这一步骤是PLC光分路器制造中最关键的一步。
4.湿法腐蚀：使用湿法腐蚀技术，将硅基材料上不需要的部分腐蚀掉，形成平整的波导结构。
5.热退火：通过热退火处理，使得波导通道的光学性能更加稳定和优化。
6.光纤粘接：将光纤端面处理成一定角度，并使用UV固化胶等材料将光纤与波导芯片粘接在一起。
7.封装测试：将制作好的PLC光分路器进行封装，并进行光学性能测试和质量检验。
需要注意的是，PLC光分路器的生产工艺比较复杂，要求高精度和高稳定性。
在每一步工艺过程中，都需要严格控制工艺参数和质量标准，以确保最终产品的性能和质量。
总结起来，PLC光分路器是一种重要的光学器件，广泛应用于光纤通信系统中。
其制造过程包括原材料准备、光刻工艺、湿法腐蚀、热退火、光纤粘接和封装测试等步骤。
通过这些工艺过程，制造出稳定性高、损耗小的PLC光分路器产品。
PLC光分路器
分支器式PLC
分支器式PLC是指在裸件式PLC的基本上，在输出端使用小分 支器盒（可固定于盒体）及0.9mm套管的小型光分路器组件。
模块型PLC
模块型PLC使用ABS塑料盒封装，端口采用尾纤引出。出纤 套管是0.9mm、2.0mm、3.0mm三种。
模块型PLC的应用
主要应用于光纤分配箱、机架。
PLC Splitter (平面光波导分路器)
Planar Lightwave Circuit Splitter
PLC Splitter 简介
• • • • PLC Splitter 工作原理 PLC Splitter 主要原材料 PLC Splitter 关键过程控制 PLC Splitter 应用分类
PLC Splitter 半成品示意图
关键过程控制(PLC Splitter环境测试)
PLC Splitter老化循环设备
PLC Splitter测试设备
PLC Splitter产品都经过老化循环，以保证 符合Telcordia GR-1209-CORE 和 GR-1221-CORE 标准。
PLC Splitter技术指标
* 1.室温测试，不加连接头 2.加UPC连接头,回波损耗 >50dB,.加APC连接头,回波损耗 >55dB
PLC Splitter参数特点
（1）损耗对光波长不敏感，可以满足不同波长的传输需要。 （2）分光均匀，可以将信号均匀分配给用户。 （3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内， 不需留出很大的安装空间。 （4）单只器件分路通道很多，可以达到32路以上。 （5）多路成本低，分路数越多，成本优势越明显。
芯片技术指标
P A R A M E TE R Operating Wavelength Fiber Spacing Typ. Insertion Loss Max. Uniformity PDL Return Loss* Directivity Substrate End Face Lid Operating Temp. Chip Dimension (LxWxH) ℃ mm 10.5 x 2.5 x 2.5 dB dB dB dB dB 7.3 ≤ 0.6 ≤ 0.1 10.7 ≤ 0.8 ≤ 0.15 ≥ 55 ≥ 55 Quartz 0 Polished or 8Tilt Polished (Top or Bottom Short) Quartz Full Lid - 40 ~ + 85 10.6 x 2.5 x 2.5 / 13.8 x 3.0 x 2.5 15.5 x3.5 x 2.5 17.2 x 5.5 x 2.5 14.2 ≤ 1.5 ≤ 0.25 17.5 ≤ 1.7 ≤ 0.3 UNIT um um dB 250 6.9 1x4 1x8 1 x 16 1 x 32 1.26 ~ 1.36 / 1.48 ~ 1.65 127 / 250 10.2 127 13.7 127 16.7
平面光波导PLC的光功率分路器检验规范
制定/修订人手写 （黑色中性笔） 部门专员或主管分 发 范 围：年月日 序号文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.审核批准手写 （黑色中性笔）部门经理手写 （黑色中性笔） 管理者代表或副 总年月日 修订内容年月日 修订人 修订时间份发部门 分发份数 （根据文件需要分发到相关部门）文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.一、 目的：为使平面光波导（PLC）光功率分路器检验规范检验项目符合行业要求，规范检验操作过程，特制订 本规范。
二、 适用范围：适用于PLC 分路器。
规定了基于PLC光功率分路器(以下简称PLC 分路器)的术语和定义、技术要 求和测试方法、可靠性试验条件和要求、检验规则以及标志、包装、贮存等条件。
三、 定义及职责： 定义：光功率分路：是指用于实现特定波段光信号的功率辑合及再分配功能的光无源器件。
平面光波导光功率分路器：是指采用平面光波导工艺技术制作的光功率分路器。
工作带宽：是指满足 PLC 分路器光学性能指标要求的光波长范围，单位为 nm. 分路器芯：是指直接由平面光波导工艺技术形成的 l xN 或 2xN 分路器的基本单元。
插入损耗(IL)：是指 PLC 分路器工作波长在规定输出端口的光功率相对全部输入光功率的减少值。
方向性(DL): 是指 PLC 分路器正常工作时，同一侧中非注入光一端的输出光功率与注入光功率(被测波长)的比值。
均匀性(FL): 是指 PLC 分路器在工作带宽范围内，均匀分光的光分路器各输出端口输出光功率皂剧的最大变化量。
偏振相关损耗(PDL)：是指传输光信号的偏振态在全偏振态变化时，PLC 分路器各输出端口输出光功率的最大变化量。
回波损耗(RL): 是指对 PLC 分路器的输入光功率中沿输入路径返回的量度。
职责：开发部：负责检验技术标准的制订。
(无)品质部：负责检验方法、抽样水准的制订。
品质部：外检负责箱体来料检验过程的执行；FQC 负责本规范在成品入库检验过程中的执行；OQC 负责本规范在成品出厂检验过程中的执行。

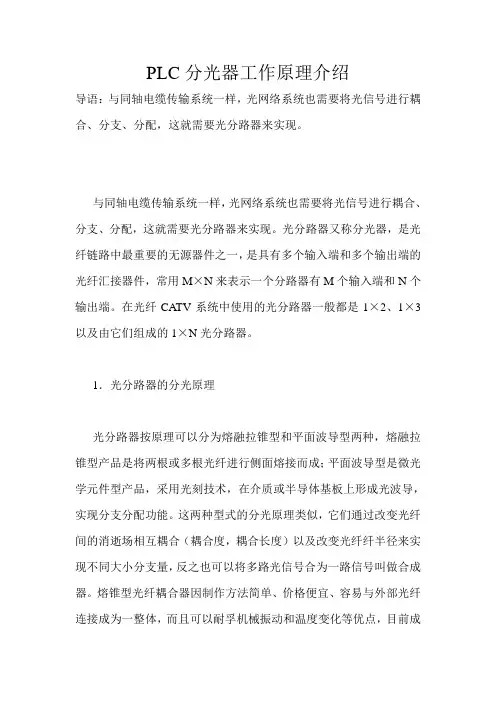

PLC分光器工作原理介绍
PLC分光器工作原理介绍导语：与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CA TV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
1．光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。
这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。
熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。
熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
2．光分路器的常用技术指标（1）插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lgPouti/Pin，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

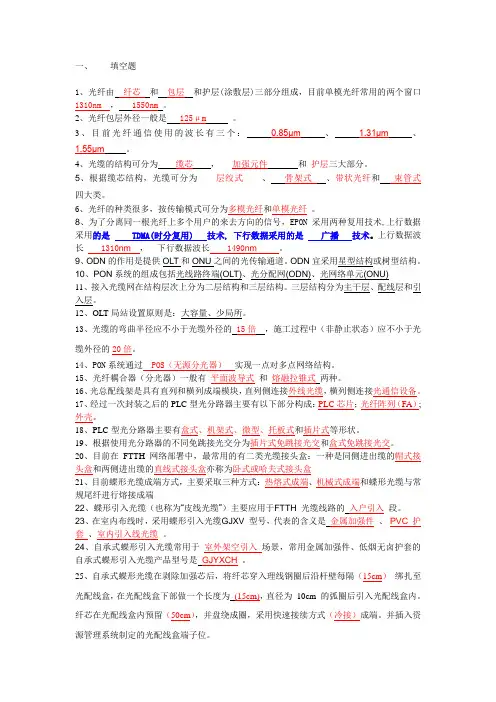

中国电信光接入网网络建设岗位技能认证模拟考试题-答案
一、填空题1、光纤由纤芯和包层和护层(涂敷层)三部分组成，目前单模光纤常用的两个窗口1310nm ，1550nm。
2、光纤包层外径一般是125μm。
3、目前光纤通信使用的波长有三个：0.85μm、 1.31μm、1.55μm。
4、光缆的结构可分为缆芯，加强元件和护层三大部分。
5、根据缆芯结构，光缆可分为层绞式、骨架式、带状光纤和束管式四大类。
6、光纤的种类很多，按传输模式可分为多模光纤和单模光纤。
8、为了分离同一根光纤上多个用户的来去方向的信号，EPON采用两种复用技术,上行数据采用的是 TDMA(时分复用) 技术, 下行数据采用的是广播技术。
上行数据波长 1310nm，下行数据波长 1490nm。
9、ODN的作用是提供OLT和ONU之间的光传输通道。
ODN宜采用星型结构或树型结构。
10、PON系统的组成包括光线路终端(OLT)、光分配网(ODN)、光网络单元(ONU)11、接入光缆网在结构层次上分为二层结构和三层结构。
三层结构分为主干层、配线层和引入层。
12、OLT局站设置原则是：大容量、少局所。
13、光缆的弯曲半径应不小于光缆外径的15倍，施工过程中（非静止状态）应不小于光缆外径的20倍。
14、PON系统通过 POS（无源分光器）实现一点对多点网络结构。
15、光纤耦合器（分光器）一般有平面波导式和熔融拉锥式两种。
16、光总配线架是具有直列和横列成端模块，直列侧连接外线光缆，横列侧连接光通信设备。
17、经过一次封装之后的PLC型光分路器主要有以下部分构成：PLC芯片；光纤阵列（FA）;外壳。
18、PLC型光分路器主要有盒式、机架式、微型、托板式和插片式等形状。
19、根据使用光分路器的不同免跳接光交分为插片式免跳接光交和盒式免跳接光交。
20、目前在FTTH 网络部署中，最常用的有二类光缆接头盒：一种是同侧进出缆的帽式接头盒和两侧进出缆的直线式接头盒亦称为卧式或哈夫式接头盒21、目前蝶形光缆成端方式，主要采取三种方式：热熔式成端、机械式成端和蝶形光缆与常规尾纤进行熔接成端22、蝶形引入光缆（也称为“皮线光缆”）主要应用于FTTH 光缆线路的入户引入段。
1x4 PLC 分路器规格书
一致性(UF)
≤0.6
dB
偏振相关损耗（PDL）
≤0.2
dB
回波损耗（RL）
≥50
dB
方向性
≥55
dB
光纤类型
G.657.A
尾纤类型
输入端：2.0mm松套管
输出端：2.0mm松套管
光纤长度
输入端X±0.05
m
输出端X±0.05
连接头类型
SC/UPC、FC/UPC
套管标识
输入端：In1
输出端：01~04
1×4平面光波导盒式（加头）分路器规格书
1.产品信息
型号: PLCS-P10483XXX-01
产品描述:1×4平面光波导盒式（加头）分路器。
2.版本记录
版本
版本说明
编制
审核
批准
日期
V0
初次发行
3.规格
参数
规格
单位
注释
端口配置
1×4
符合RoHS要求
工作波长
1620-1650
nm
插入损耗（IL）
≤7.2
封装尺寸
120*80*18
mm
工作温度
ቤተ መጻሕፍቲ ባይዱ-40 ~ +85
℃
储存温度
-40 ~ +85
℃
4.产品测试报告
产品测试报告将随产品附送，产品测试报告必须包括以下内容：
-插入损耗(室温值)偏振损耗(室温值)一致性(室温值)
-回波损耖(室温值)方向性(室温值)
5.包装
中性包装
------------------------------------------------------------End------------------------------------------------------------------
plc光分路器非均匀分光
plc光分路器非均匀分光
PLC光分路器（Planar Lightwave Circuit Splitter）是一种常用的光纤分光器件，用于将光信号按照一定的比例分配到多个输出通道上。
而非均匀分光则是指在分光过程中，不同的输出通道所分配的光功率不相等。
一般来说，PLC光分路器可以实现均匀分光和非均匀分光两种模式。
均匀分光是指将输入光信号按照相等的功率分配到每个输出通道上，每个通道输出的光功率相等。
而非均匀分光则是根据需求将输入光信号按照不同的比例分配到不同的输出通道上，使得每个通道输出的光功率不相等。
非均匀分光在一些特定应用场景中非常有用，例如在光通信系统中，根据不同距离或不同设备的要求，可以通过非均匀分光器件将光信号分配到不同的通道上，以满足不同传输距离或不同设备的需要。
同时，非均匀分光也可以用于光传感器中，根据不同传感器的灵敏度需求，将光信号按照不同的比例分配到不同的通道上进行检测。
总之，PLC光分路器可以实现非均匀分光，根据具体应用需求可以灵活调整光功率分配比例。
PLC分路器的封装过程包括耦合对准和粘接等操作
PLC分路器的封装过程包括耦合对准和粘接等操作。
PLC分路器芯片与光纤阵列的耦合对准有手工和自动两种，它们依赖的硬件主要有六维精密微调架、光源、功率计、显微观测系统等，而最常用的是自动对准，它是通过光功率反馈形成闭环控制，因而对接精度和对接的耦合效率高。
PLC分路器封装主要流程如下：（1）耦合对准的准备工作：先将波导清洗干净后小心地安装到波导架上；再将光纤清洗干净，一端安装在入射端的精密调整架上，另一端接上光源（先接6.328微米的红光光源，以便初步调试通光时观察所用）。
（2）借助显微观测系统观察入射端光纤与波导的位置，并通过计算机指令手动调整光纤与波导的平行度和端面间隔。
（3）打开激光光源，根据显微系统观测到的X轴和Y轴的图像，并借助波导输出端的光斑初步判断入射端光纤与波导的耦合对准情况，以实现光纤和波导对接时良好的通光效果。
（4）当显微观测系统观察到波导输出端的光斑达到理想的效果后，移开显微观测系统。
（5）将波导输出端光纤阵列（FA）的第一和第八通道清洗干净，并用吹气球吹干。
再采用步骤(2)的方法将波导输出端与光纤阵列连接并初步调整到合适的位置。
然后将其连接到双通道功率计的两个探测接口上。
6）将光纤阵列入射端6.328微米波长的光源切换为1.310/1.550微米的光源，启动光功率搜索程序自动调整波导输出端与光纤阵列的位置，使波导出射端接收到的光功率值最大，且两个采样通道的光功率值应尽量相等（即自动调整输出端光纤阵列，使其与波导入射端实现精确的对准，从而提高整体的耦合效率）。
图3.1分支PLC分路器芯片封装结构（7）当波导输出端光纤阵列的光功率值达到最大且尽量相等后，再进行点胶工作。
（8）重复步骤（6），再次寻找波导输出端光纤阵列接收到的光功率最大值，以保证点胶后波导与光纤阵列的最佳耦合对准，并将其固化，再进行后续操作，完成封装。
在上面的耦合对准过程中，PLC分路器有8个通道且每个通道都要精确对准，由于波导芯片和光纤阵列（FA）的制造工艺保证了各个通道间的相对位置，所以只需把PLC分路器与FA的第一通道和第八通道同时对准，便可保证其他通道也实现了对准，这样可以减少封装的复杂程度。
光分路器
由PLC自动对准封装系统完成的产品被称为裸分路器，其输出端是带状光 纤，需要通过一个扇出连接器进行分离并穿入900μm的保护套管，然后制作连 接头。这种带连接头的光分路器也不能直接交给FTTH施工队使用，需要进一步 封装成机箱式光分路器。在某些应用场合，为了减小安装尺寸，也可以由裸分 路器直接封装成模块式结构并制作连接头，其主体部分由一个ABS盒保护起来。 各种光分路器封装结构如图9所示。
光分路器简介
Writer：Renpeng 2012 /8/1
光分路器的功能及用途
光网络系统需要将光信号进行耦合、分支、分配，实现这些功能的是光分路器 （Splitter ）或耦合器（coupler）。光分路器又称光功率（Optical power ） 分配器或分光器，是光纤链路中最重要的光无源器件（Optical Passive Devices） 之 一，是具有多个输入端和多个输出端的光纤汇接器件，常用M× N来表示一个分 路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是 1× 2、 1× 3以及由它们组成的1× N光分路器。 光分路器主要是作为连接OLT(光线路终端)和ONU(光网络单元)的核心元器件。
图7.六维调整架
久下精机的PLC自动对准封装系统
PLC封装流程
PLC分路器封装主要流程如下(1X8)：
（1）耦合对准的准备工作：先将波导清洗干净后小心地安装到波导架上；再将光纤清洗干净， 一端安装在入射端的精密调整架上，另一端接上光源（先接632.8nm的红光光源，以便初步 调试通光时观察所用）。 （2）借助显微观测系统观察入射端光纤与波导的位置，并通过计算机指令手动调整光纤与波 导的平行度和端面间隔。 （3）打开激光光源，根据显微系统观测到的X轴和Y轴的图像，并借助波导输出端的光斑初步 判断入射端光纤与波导的耦合对准情况，以实现光纤和波导对接时良好的通光效果。 （4）当显微观测系统观察到波导输出端的光斑达到理想的效果后，移开显微观测系统。 （5）将波导输出端光纤数组（FA）的第一和第八通道清洗干净，并用吹气球吹干。再采用步 骤(2)的方法将波导输出端与光纤数组连接并初步调整到合适的位置。然后将其连接到双通道 功率计的两个探测接口上。 （6）将光纤数组入射端6.328微米波长的光源切换为1.310/1.550微米的光源，启动光功率 搜索程序自动调整波导输出端与光纤数组的位 置，使波导出射端接收到的光功率值最大，且 两个采样通道的光功率值应尽量相等（即自动调整输出端光纤数组，使其与波导入射端实现精 确的对准，从而提高整体 的耦合效率）。 图8分支PLC分路器芯片封装结构 （7）当波导输出端光纤数组的光功率值达到最大且尽量相等后，再进行点胶工作。 （8）重复步骤（6），再次寻找波导输出端光纤数组接收到的光功率最大值，以保证点胶后波 导与光纤数组的最佳耦合对准，并将其固化，再进行后续操作，完成封装。
OLT和ONU资料
业界容量最大OLT 占全球OLT发货量五分之一
6槽位中等容量 城郊/乡镇节点最佳选择
2T背板/20G槽位带宽/800G交换容量 单框128 PON口 单框256×E1/32×STM-1上行 单框可扩展16*8GE上行/级联
400G背板/10G槽位带宽 单框48 PON口 单框96×E1/12×STM-1上行 单框可扩展6*8GE上行/级联
O P F A
O P F A
O P F A
O P F A
G I U
➢ 21、22槽位为电源板槽位，插PRTG板，默认单配； ➢ 1～8、11～18共16个业务板槽位； ➢ 9、10槽位为主控板槽位，插SCUL板，默认单配； ➢ 19、20为GIU（通用接口单元）槽位，通过配置接口板提供上行口。 ➢ 19英寸插框相比该ETSI插框，少两个业务板槽位，其他槽位配置情况完全一致。
GICG
9
X1CA
11
GICF
5
X2CA
21
参数
GPON EPON 配置 配置
单框满配置最 1425W 745W 大功耗
整机最大功耗 2850W 1490W
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 6
MA5683T产品简介
➢ 外观尺寸
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 14
华为系列室外型机柜：F01E400
风扇控制板 风扇组
ODF
温湿度传感器
门禁
设备插框
避雷器+过压保护器+滤波器
电源系统 MDF / DDF 蓄电池
PLC Power Splitter型光分路器介绍
PLC Power Splitter产品介绍编制：日期：审核：日期：批准：日期：目录1、产品的概述2、产品的组成3、产品的性能参数4、产品的识别5、产品的应用1、产品概述：光分路器是把光信号分路/合路的光无源器件，一般是对同一波长的光信号进行分离或者合路。
按照光分路器的端口排布不同，可以分为对称的星型分路器和不对称的树型分路器；按照光纤类型可以分为单模光分路器和多模光分路器；按照带宽可以分为窄带光分路器和宽带光分路器。
按制作方式常见的为熔融拉锥（FBT）型分路器、平面光波导（PLC）分路器。
2、产品的组成：2.1 裸PLC器件的构造：2.2 模块式PLC的构造：3、产品的性能参数：3.1 无连接头产品的光学性能：3.2 含连接头产品的光学性能：4、 产品的识别： 4.1 各种样式的产品识别：裸器件 模块式分路器 4.2 产品的通道识别：4.2.1 裸器件的通道识别：参照下图 4.2.1.1 公共端：通道少的一侧4.2.1.2 多通道侧的定义如下：PORTBLUE ORANGE Color ColorPORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE PORTBLUE ORANGE GREEN BROWN Color Color PORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE GRAY 4.004.004.2.2 模块式光分路器的通道识别：参照下图4.2.2.1 公共端：通道少的一侧4.2.2.2 多通道侧的定义如下：5、产品的应用：5.1 产品的使用注意事项：5.1.1 拆开产品包装时，必须确认产品是否有损伤。
5.1.2 检查产品各连接头的防护是否齐全（仅针对加连接头产品）。
5.1.3 根据产品的连接头型号，选择相应的适配器及连接器进行使用。
