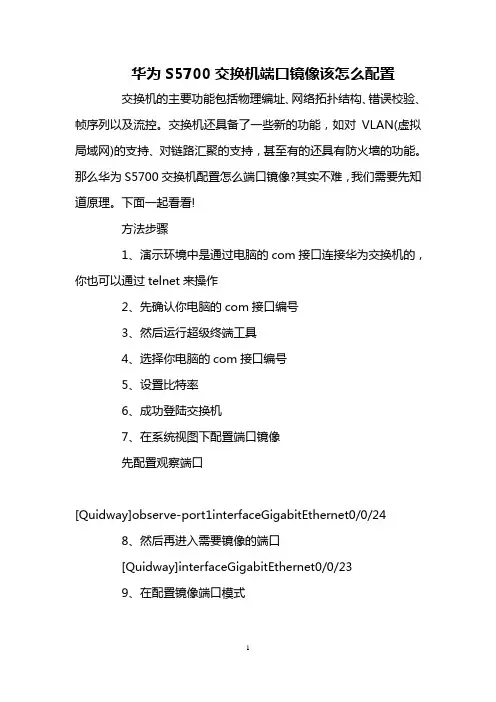

华为S5700交换机端口镜像该怎么配置
华为S5700交换机端口镜像该怎么配置交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能,如对VLAN(虚拟局域网)的支持、对链路汇聚的支持,甚至有的还具有防火墙的功能。
那么华为S5700交换机配置怎么端口镜像?其实不难,我们需要先知道原理。
下面一起看看!方法步骤1、演示环境中是通过电脑的com接口连接华为交换机的,你也可以通过telnet来操作2、先确认你电脑的com接口编号3、然后运行超级终端工具4、选择你电脑的com接口编号5、设置比特率6、成功登陆交换机7、在系统视图下配置端口镜像先配置观察端口[Quidway]observe-port1interfaceGigabitEthernet0/0/248、然后再进入需要镜像的端口[Quidway]interfaceGigabitEthernet0/0/239、在配置镜像端口模式[Quidway-GigabitEthernet0/0/23]port-mirroringtoobserve-po rt1both10、配置完成之后用displaycurrent查看下配置11、剩下的就是你吧电脑接入到24端口来观察23端口的数据了补充:交换机基本使用方法作为基本核心交换机使用,连接多个有线设备使用:网络结构如下图,基本连接参考上面的【方法/步骤1:基本连接方式】作为网络隔离使用:对于一些功能好的交换机,可以通过模式选择开关选择网络隔离模式,实现网络隔离的作用,可以只允许普通端口和UPlink端口通讯,普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用,还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方,扩展网络供应商的网络线路(用于一条线路多个IP的网络),连接之后不同的路由器用不同的IP连接至公网相关阅读:交换机硬件故障常见问题电源故障:由于外部供电不稳定,或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止,从而不能正常工作。
华为S5700-28C-SI三层交换机配置文档说明
1.现场情况说明:我这边是一台misgate服务器,下面有五台基于opc通讯的DCS服务器,现场需要做两个配置策略 1 misgate服务器可以和下面五台服务器相互访问 2 下面五台服务器相互之间不能访问图11 misgate服务器可以和下面五台服务器相互访问1 首先你要有根console线,你要有根console线,console线(重要的事说三遍)2 你要有个超级终端,有个超级终端,超级终端(重要的事说三遍,本文档附带超级终端)3 console线连接console口和电脑,打开超级终端,点击新建连接,正确设置波特率、地址位(三层交换机自带设置文档)4 配置VLAN间通过VLANIF接口通信示例(下面的代码是为交换机口分配ip,这个ip也是服务器的默认网关,但是请注意,按着当前步骤配置过后,六个服务器之间实际上是可以相互ping通的,也就是说,这个步骤只是实现了所有网段之间的互联,没有做下面五台服务器之间的隔离,不信的话可以拿两台电脑上试试,按照图一设置参数,然后相互ping)组网需求企业的不同用户拥有相同的业务,且位于不同的网段。
现在相同业务的用户所属的VLAN不相同,需要实现不同VLAN中的用户相互通信。
如图1所示,User1和User2中拥有相同的业务,但是属于不同的VLAN且位于不同的网段。
现需要实现User1和User2互通。
图1 配置VLAN间通过VLANIF接口通信组网图配置思路采用如下的思路配置VLAN间通过VLANIF接口通信:1.创建VLAN,确定用户所属的VLAN。
2.配置接口加入VLAN,允许用户所属的VLAN通过当前接口。
3.创建VLANIF接口并配置IP地址,实现三层互通。
说明:为了成功实现VLAN间互通,VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。
操作步骤1.配置Switch# 创建VLAN<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 30# 配置接口加入VLAN[Switch] interface gigabitethernet0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 10[Switch-GigabitEthernet0/0/1] quit[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 30[Switch-GigabitEthernet0/0/2] quit# 配置VLANIF接口的IP地址[Switch] interface vlanif 10[Switch-Vlanif10] ip address 129.0.0.1 24[Switch-Vlanif10] quit[Switch] interface vlanif 30[Switch-Vlanif20] ip address 129.0.4.1 24[Switch-Vlanif20] quit2.检查配置结果在VLAN10中的主机上配置IP地址为129.0.0.22/24,缺省网关为VLANIF10接口的IP地址129.0.0.1/24。
S5700交换机初始化和配置
华为S5700交换机初始化和配置TELNET远程登录方法:1,交换机开启Telnet服务<Huawei>system-view #进入系统视图[Huawei]telnet server ? #查看有enable还是disable选项,选择对应的开启方式。
[Huawei]telnet server enable #enable选项开启Telnet服务(普通系列一般为这个)[Huawei]undo telnet server disable #disable选项开启Telnet服务(CE高端系列一般为这个)2,配置VTY用户界面的最大个数(同时可以登录的最大数)[Huawei]user-interface maximum-vty 15 #默认是5,这个可以不设置3,配置VTY用户界面的终端属性[Huawei]user-interface vty 0 14 #上面是15所有这里是0 14 如果选择默认这里是0 4 [Huawei-ui-vty0-14]protocol inbound telnet #配置vty支持telnet协议4,配置VTY用户界面的用户验证方式[Huawei-ui-vty0-14]authentication-mode aaa #配置用户终端的身份验证模式为aaa认证为aaa认证[Huawei-ui-vty0-14]quit #退出vty配置界面5,配置登录验证方式[Huawei]aaa #进入aaa配置模式[Huawei-aaa]local-user admin1234 password ? #查看可以选择的密码选择[Huawei-aaa]local-user admin1234 password simple Huawei1234 #密码选项simple 账号admin1234 密码Huawei1234 (普通系列一般为这个)[Huawei-aaa]local-user admin1234 password irreversible-cipher Huawei12#$ #密码选项irreversible-cipher 账号admin1234 密码Huawei12#$ (CE高端系列一般为这个)[Huawei-aaa]local-user admin1234 service-type telnet #配置接入服务类型,如果还需要SSH 登录请加上[Huawei-aaa]local-user admin1234 privilege level 3 #配置账号的级别,默认3级是超级管理员的权限[Huawei-aaa]quit #退出<Huawei>telnet 127.0.0.1 #测试telnet配置是否OK<Huawei>save #保存配置===================================================================华为S5700交换机初始化和配置SSH和TELNET远程登录方法:AAA是指:authentication(认证)、authorization(授权)、accounting(计费)的简称,是网络安全的一种管理机制;Authentication是本地认证/授权,authorization和accounting是由远处radius(远程拨号认证系统)服务或hwtacacs(华为终端访问控制系统)服务器完成认证/授权;AAA是基于用户进行认证、授权、计费的,而NAC方案是基于接入设备接口进行认证的,在实际应用中,可以使用AAA的一种或两种服务。
华为交换机 s5700 SSH 配置
华为交换机s5700 SSH 配置需求:PC机客户端通过SSH能够远程登录交换机进行远程管理。
步骤一,生成本地密钥对:[test]rsa local-key-pair createThe key name will be: Auotnavi-callcenter-01_HostThe range of public key size is (512 ~ 2048).NOTES: If the key modulus is greater than 512,It will take a few minutes.Input the bits in the modulus[default = 512]:1024Generating keys....++++++............++++++...............++++++++.++++++++步骤二,配置VTY用户界面:[Auotnavi-callcenter-01]user[Auotnavi-callcenter-01]user-interface vty 0 4[Auotnavi-callcenter-01-ui-vty0-4]authentication-mode aaa[Auotnavi-callcenter-01-ui-vty0-4]protocol inbound ssh步骤三,创建SSH用户及密码#aaa#local-user root password simple 123456#local-user root privilege level 3#local-user root service-type ssh步骤四: 配置ssh用户的认证方式和服务方式[Quidway] ssh user 用户名authentication-type password或[Quidway] ssh authentication-type default password #如果用户过多可直接设置默认的认证方式[Quidway] ssh user username service-type {sftp | stelnet | all } #这步骤没有配置,可能出现server refused to start a shell/command.步骤五:使能ssh服务[Quidway] stelnet server enable。
华为S5700汇聚层交换机参数
Quidway S5700系列全千兆企业网交换机产品概述:Q uidway S5700系列全千兆企业网交换机(以下简称S5700),是华为公司为满足大带宽接入和以太网多业务汇聚而推出的新一代绿色节能的全千兆高性能以太网交换机。
它基于新一代高性能硬件和华为公司统一的VRP?( Versatile RoutingPlatform)平台,具备大容量、高密度千兆端口,可提供万兆上行,充分满足客户对高密度千兆和万兆上行设备的需求,同时针对企业网用户的园区网接入、汇聚、IDC千兆接入以及千兆到桌面等多种应用场景,融合了可靠、安全、绿色环保等先进技术,采用简单便利的安装维护手段,帮助客户减轻网络规划、建设和维护的压力,助力企业搭建面向未来的IT网络。
S5700系列以太网交换机为盒式设备,机箱高度为1U,提供标准型(SI)和增强型(EI)两种产品版本。
标准型支持二层和基本的三层功能,增强型支持复杂的路由协议和更为丰富的业务特性。
产品规格:强大的多业务支持能力S5700支持IGMP v1/v2/v3 Snooping/Filter/FastLeave/Proxy等协议。
S5700支持线速的跨VLAN组播复制功能,支持捆绑端口的组播负载分担,支持可控组播,可以充分满足IPTV 和其他组播业务的需求。
S5700支持MCE 功能,实现了不同VPN用户在同一台设备的隔离,有效解决用户数据安全问题,同时降低用户投资成本。
完备的高可靠保护机制S5700不仅支持传统的STP/RSTP/MSTP生成树协议,还支持SmartLink和RRPP等增强型以太网技术,可以实现毫秒级链路保护倒换,保证高可靠性的网络质量。
此外,针对Smartlink 和 RRPP均提供多实例功能,可实现链路负载分担,进一步提高了链路带宽利用率。
S5700支持以太Trunk(E-Trunk)功能。
在使用ETrunk之后,CE设备可以通过E-Trunk双归接入到两台PE设备上。
(整理)华为S5700交换机FTP_WEB(HTTP)_配置.
一、交换机FTP配置1、创建VLAN 10< huawei213>systeml-view[huawei213]vlan 102、将端口划入刚才新建的VLAN 10中(注意划入的端口模式需为ACCESS才可划入;与hybrid,trunk模式的划入方法不同)[huawei213-vlan10]port GigabitEthernet 0/0/2 to 0/0/10[huawei213-vlan10]quit3、设置VLAN 10的IP地址[huawei213]interface Vlanif 10[huawei213-Vlanif10]ip address 172.16.10.1 255.255.255.0[huawei213- Vlanif10]quit4、添加FTP登录用户[huawei213]aaa[huawei213-aaa]local-user user password cipher password (用户名user 密码(密文方式)password)[huawei213-aaa]local-user user privilege level 3 (设置用户权限)[huawei213-aaa]local-user user service-type ftp (设置这个用户用于FTP登录)[huawei213-aaa]local-user user ftp-directory flash:/ (设置这个用户登录到的FTP目录)[huawei213-aaa]quit5、开启交换机FTP服务[huawei213]ftp server enable6、属于VLAN 10的电脑FTP做测试(打开CMD)C:\Documents and Settings\Administrator>ftp 172.16.10.1Connected to 172.16.10.1220 FTP service ready.User (172.16.10.1:(none)): user331 Password required for user.Password:230 User logged in.ftp>这就说明登录成功了~二、交换机WEB配置注:要开启WEB服务,需要先上传WEB管理文件S5700SI-V100R005.002.web.zipFTP上传文件到交换机S5700SI-V100R005.002.web.zip(划分VLAN 设置IP等省略…)先将S5700SI-V100R005.002.web.zip文件放到C:\Documents and Settings\Administrator\目录C:\Documents and Settings\Administrator>ftp 172.16.10.1Connected to 172.16.10.1220 FTP service ready.User (172.16.10.1:(none)): user331 Password required for user.Password:230 User logged in.ftp>ftp> hashHash mark printing On ftp: (2048 bytes/hash mark) .ftp> put S5700SI-V100R005.002.web.zipftp>quit2、开启HTTP服务< huawei213>systeml-view[huawei213][huawei213]http server load flash:/s5700si-v100r005.002.web.zip (指向刚才上传WEB管理文件)[huawei213]http server enable3、设置WEB用户(注:也可以把以存的用户设置为WEB登录方式)[huawei213]aaa[huawei213-aaa]local-user webuser password cipher password (用户名webuser 密码(密文方式)password)[huawei213-aaa]local-user webuser service-type http (设置这个用户用于WEB登录)[huawei213-aaa]quit4、客户端电脑做WEB登录测试打开浏览器输入http://172.16.10.1/输入配置的用户名webuser及密码password 及验证码后确认登录OK大功告成!。
华为S5700_交换机_基础管理配置
[Quidway]local-user quidway
[Quidway-luser-quidway]password simple root123
[Quidway-luser-quidway]service-type terminal level 3
[Quidway]user-interface con 0
[Quidway-ui-console0]authentication-mode scheme [现在用:authentication-mode aaa]
4.TELNET:
4.1通过密码Biblioteka [Quidway]user-interface vty 0 4
[Quidway-ui-vty0-4]authentication-mode password
[Quidway]user-interface con 0
[Quidway-ui-console0]authentication-mode password
[Quidway-ui-console0]set authentication password simple root123
[Quidway-ui-console0]user privilege level 3------------->可以不配置,默认级别是3
[Quidway-luser-quidway]service-type telnet level 3
默认是VRP1.74和1.44是没有缺省用户名和密码的。必须配置。
默认是VRP3.3是没有缺省用户名和密码的。必须配置。
只有VRP3.4以后的有缺省用户名和密码:
USER:admin
华为S5700交换机FTPWEBHTTP配置.(DOC)
一、交换机FTP配置1、创建VLAN 10< huawei213>systeml-view[huawei213]vlan 102、将端口划入刚才新建的VLAN 10中(注意划入的端口模式需为ACCESS才可划入;与hybrid,trunk模式的划入方法不同)[huawei213-vlan10]port GigabitEthernet 0/0/2 to 0/0/10[huawei213-vlan10]quit3、设置VLAN 10的IP地址[huawei213]interface Vlanif 10[huawei213-Vlanif10]ip address 172.16.10.1 255.255.255.0[huawei213- Vlanif10]quit4、添加FTP登录用户[huawei213]aaa[huawei213-aaa]local-user user password cipher password (用户名user 密码(密文方式)password)[huawei213-aaa]local-user user privilege level 3 (设置用户权限)[huawei213-aaa]local-user user service-type ftp (设置这个用户用于FTP登录)[huawei213-aaa]local-user user ftp-directory flash:/ (设置这个用户登录到的FTP 目录)[huawei213-aaa]quit5、开启交换机FTP服务[huawei213]ftp server enable6、属于VLAN 10的电脑FTP做测试(打开CMD)C:\Documents and Settings\Administrator>ftp 172.16.10.1Connected to 172.16.10.1220 FTP service ready.User (172.16.10.1:(none)): user331 Password required for user.Password:230 User logged in.ftp>这就说明登录成功了~二、交换机WEB配置注:要开启WEB服务,需要先上传WEB管理文件S5700SI-V100R005.002.web.zipFTP上传文件到交换机S5700SI-V100R005.002.web.zip(划分VLAN 设置IP等省略…)先将S5700SI-V100R005.002.web.zip文件放到C:\Documents andSettings\Administrator\目录C:\Documents and Settings\Administrator>ftp 172.16.10.1Connected to 172.16.10.1220 FTP service ready.User (172.16.10.1:(none)): user331 Password required for user.Password:230 User logged in.ftp>ftp> hashHash mark printing On ftp: (2048 bytes/hash mark) .ftp> put S5700SI-V100R005.002.web.zipftp>quit2、开启HTTP服务< huawei213>systeml-view[huawei213][huawei213]http server load flash:/s5700si-v100r005.002.web.zip (指向刚才上传WEB管理文件)[huawei213]http server enable3、设置WEB用户(注:也可以把以存的用户设置为WEB登录方式)[huawei213]aaa[huawei213-aaa]local-user webuser password cipher password (用户名webuser 密码(密文方式)password)[huawei213-aaa]local-user webuser service-type http (设置这个用户用于WEB 登录)[huawei213-aaa]quit4、客户端电脑做WEB登录测试打开浏览器输入http://172.16.10.1/输入配置的用户名webuser及密码password 及验证码后确认登录OK大功告成!(注:素材和资料部分来自网络,供参考。
华为S5700交换机配置基于全局地址池的DHCP服务器
华为S5700交换机配置基于全局地址池的DHCP服务器客户端DHCP 服务器在同一网段,配置基于全局地址池的DHCP 服务器给客户端分配IP 地址的过程。
组网需求某公司有两个处于同一网络内的办公室,为了节省网络资源,两个办公室内的PC 机由一台交换机作为服务器统一分配IP 地址。
如图1 所示,SwitchA 应用为DHCP 服务器,SwitchB 和SwitchC 为用户接入交换机。
可在SwitchA 上配置基于全局的地址池和接口的地址池,下面以全局地址池为例配置SwitchA 为同一网段中的客户端动态分配IP 地址。
地址池网段10.1.1.0/24 分为两个网段:10.1.1.0/25 和10.1.1.128/25。
DHCP 服务器两个VLANIF 接口的IP 地址分别为10.1.1.1/25 和10.1.1.129/25。
网段:10.1.1.0/25 内的PC 机数量比较少且位置比较固定,地址租用期限配置为10 天,DNS 地址为10.1.1.2,无NetBIOS 地址,出口网关地址为10.1.1.126。
网段10.1.1.128/25 内的PC 机数量较多但经常外借,地址租用期限配置为2 天,DNS 地址为10.1.1.2,NetBIOS 地址为10.1.1.4,出口网关地址为10.1.1.254。
配置思路DHCP 服务器的配置思路如下:1. 启动公司网络内SwitchA 的DHCP 服务器功能。
2. 在Switch 上创建地址池并配置地址池的相关属性,如地址池范围、出口网关、NetBIOS 地址、地址租用期限等,准备提供给客户端。
3. 配置VLANIF 接口下本地DHCP 服务器的地址分配方式,DHCP 服务器从全局地址池中给客户端分配IP 地址。
数据准备要完成此配置举例,需要准备以下数据:SwitchA 上全局地址名称及范围说明以下配置均在SwitchA 上进行。
操作步骤步骤1 启动DHCP 服务。
华为s5700交换机配置全局地址池dhcp
SW1配置如下:<Huawei><Huawei>sy<Huawei>system-view (进入全局模式)Enter system view, return user view with Ctrl+Z.[Huawei]sy[Huawei]sysname SW1 ( 设备命名)[SW1][SW1]d[SW1]dhcp en[SW1]dhcp enable (使用DHCP功能)Info: The operation may take a few seconds. Please wait for a moment.done.[SW1][SW1]ip pool 10 (创建全局地址池,同时进入全局地址池视图)Info:It's successful to create an IP address pool.[SW1-ip-pool-10]netw[SW1-ip-pool-10]network 192.168.10.0 m[SW1-ip-pool-10]network 192.168.10.0 mask 24(配置全局地址池可动态分配的IP地址范围)[SW1-ip-pool-10][SW1-ip-pool-10]dns-list 8.8.8.8 (配置DNS )[SW1-ip-pool-10][SW1-ip-pool-10]gateway-list 192.168.10.1 (配置网关)[SW1-ip-pool-10]ex[SW1-ip-pool-10]excluded-ip-address 192.168.10.201 192.168.10.254 (保留不被分配的地址)[SW1-ip-pool-10][SW1-ip-pool-10]lease d[SW1-ip-pool-10]lease day 7 (IP租约期限)[SW1-ip-pool-10][SW1-ip-pool-10]dis this (查询当前模式的配置)#ip pool 10gateway-list 192.168.10.1 (网关)network 192.168.10.0 mask 255.255.255.0 (IP地址范围)excluded-ip-address 192.168.10.201 192.168.10.254 (保留IP地址范围)lease day 7 hour 0 minute 0 (IP租约周期)dns-list 8.8.8.8#return[SW1-ip-pool-10][SW1-ip-pool-10][SW1-ip-pool-10]quit (退出)[SW1][SW1][SW1][SW1]ip pool 20Info:It's successful to create an IP address pool.[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]netw[SW1-ip-pool-20]network 192.168.20.0 m[SW1-ip-pool-20]network 192.168.20.0 mask 24[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]d[SW1-ip-pool-20]dns-list 8.8.8.8[SW1-ip-pool-20][SW1-ip-pool-20]g[SW1-ip-pool-20]gateway-list 192.168.20.1[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]ex[SW1-ip-pool-20]excluded-ip-address 192.168.20.201 192.168.20.254 [SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]l[SW1-ip-pool-20]lease d[SW1-ip-pool-20]lease day 7[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]dis this#ip pool 20gateway-list 192.168.20.1network 192.168.20.0 mask 255.255.255.0excluded-ip-address 192.168.20.201 192.168.20.254lease day 7 hour 0 minute 0dns-list 8.8.8.8#return[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]q[SW1][SW1][SW1]v[SW1]vlan b[SW1]vlan batch 10 20 (批量创建vlan)Info: This operation may take a few seconds. Please wait for a moment...done. [SW1][SW1][SW1]int[SW1]interface g[SW1]interface GigabitEthernet 0/0/1 (进入port 1)[SW1-GigabitEthernet0/0/1]por[SW1-GigabitEthernet0/0/1]port l[SW1-GigabitEthernet0/0/1]port link-t[SW1-GigabitEthernet0/0/1]port link-type a[SW1-GigabitEthernet0/0/1]port link-type access (配置port 1 类型)[SW1-GigabitEthernet0/0/1][SW1-GigabitEthernet0/0/1][SW1-GigabitEthernet0/0/1]port[SW1-GigabitEthernet0/0/1]port def[SW1-GigabitEthernet0/0/1]port default v[SW1-GigabitEthernet0/0/1]port default vlan 10 (配置port 1 vlan) [SW1-GigabitEthernet0/0/1][SW1-GigabitEthernet0/0/1]quit (退出)[SW1][SW1]int[SW1]interface g[SW1]interface GigabitEthernet 0/0/2[SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2]por[SW1-GigabitEthernet0/0/2]port l[SW1-GigabitEthernet0/0/2]port link-t[SW1-GigabitEthernet0/0/2]port link-type a[SW1-GigabitEthernet0/0/2]port link-type access[SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2]por[SW1-GigabitEthernet0/0/2]port def[SW1-GigabitEthernet0/0/2]port default v[SW1-GigabitEthernet0/0/2]port default vlan 20[SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2]quit[SW1][SW1][SW1][SW1]int[SW1]interface v (配置VLANIF10接口下的客户端从全局地址池中获取IP地址)[SW1]interface Vlanif 10 (创建vlanif 10)[SW1-Vlanif10][SW1-Vlanif10][SW1-Vlanif10]ip add[SW1-Vlanif10]ip address 192.168.10.1 24 (配置IP地址)[SW1-Vlanif10][SW1-Vlanif10]dhcp sel[SW1-Vlanif10]dhcp select g[SW1-Vlanif10]dhcp select global (在vlanif 10模式下调用全局地址池)[SW1-Vlanif10][SW1-Vlanif10][SW1-Vlanif10]dis[SW1-Vlanif10]display this (查询当前配置参数)#interface Vlanif10ip address 192.168.10.1 255.255.255.0dhcp select global#return[SW1-Vlanif10][SW1-Vlanif10][SW1-Vlanif10]quit[SW1][SW1][SW1]int[SW1]interface v[SW1]interface Vlanif 20[SW1-Vlanif20][SW1-Vlanif20][SW1-Vlanif20]ip add[SW1-Vlanif20]ip address 192.168.20.1 24 [SW1-Vlanif20][SW1-Vlanif20]dhcp[SW1-Vlanif20]dhcp sel[SW1-Vlanif20]dhcp select g[SW1-Vlanif20]dhcp select global[SW1-Vlanif20][SW1-Vlanif20]dis this#interface Vlanif20ip address 192.168.20.1 255.255.255.0dhcp select global#return[SW1-Vlanif20][SW1-Vlanif20][SW1-Vlanif20]quit[SW1][SW1]dis[SW1]display ip pool (查看IP地址池配置情况)-----------------------------------------------------------------------Pool-name : 10Pool-No : 0Position : Local Status : UnlockedGateway-0 : 192.168.10.1Mask : 255.255.255.0VPN instance : -------------------------------------------------------------------------Pool-name : 20Pool-No : 1Position : Local Status : Unlocked Gateway-0 : 192.168.20.1Mask : 255.255.255.0VPN instance : --IP address StatisticTotal :506Used :0 Idle :398Expired :0 Conflict :0 Disable :108 [SW1][SW1][SW1]quit<SW1><SW1><SW1>save (保存配置,写入设备)The current configuration will be written to the device.Are you sure to continue?[Y/N]yNow saving the current configuration to the slot 0.Mar 18 2017 13:30:47-08:00 SW1 %%01CFM/4/SAVE(l)[63]:The user chose Y when deciding whether to save the configuration to the device.Save the configuration successfully.<SW1>PC情况如下。
华为S5700W-L系列交换机 快速配置
S5700W-L系列交换机快速配置发布日期2020-05-15目录1 小型园区组网场景 (1)1.1 数据规划 (2)1.2 快速配置小型园区 (3)1.2.1 登录设备 (3)1.2.2 配置管理IP和Telnet (4)1.2.3 配置接口与VLAN (5)1.2.4 配置DHCP (7)1.2.5 配置核心交换机路由 (8)1.2.6 配置出口路由器 (9)1.2.7 配置DHCP Snooping和IPSG (9)1.2.8 业务验证 (10)1.2.9 保存配置 (10)2 中小园区组网场景 (11)2.1 数据规划 (12)2.2 快速配置中小园区 (13)2.2.1 登录设备 (13)2.2.2 配置管理IP和Telnet (14)2.2.3 配置网络互连互通 (15)2.2.4 配置DHCP (18)2.2.5 配置OSPF (21)2.2.6 配置可靠性和负载分担 (21)2.2.7 配置链路聚合 (22)2.2.8 配置限速 (23)2.2.9 配置映射内网服务器和公网多出口 (24)2.2.10 业务验证和保存配置 (27)3 常见问题 (28)3.1 如何清除配置?如何清空配置?如何恢复出厂配置? (28)3.2 如何一键清除接口配置? (28)3.3 如何重置Console密码? (29)3.4 如何重置Telnet密码? (29)3.5 如何配置地址池中不参与自动分配的IP地址? (29)3.6 如何配置租期? (29)3.7 如何为客户端分配固定的IP地址? (30)1小型园区组网场景说明本文配置步骤以图中所示的接入交换机ACC1,核心交换机CORE和出口路由器Router为例。
●接入交换机与核心交换机通过Eth-Trunk组网保证可靠性。
●每个部门业务划分到一个VLAN中,部门间的业务在CORE上通过VLANIF三层互通。
●核心交换机作为DHCP Server,为园区用户分配IP地址。
华为三层交换机S5700-28C-EI配置文档
华为三层交换机S5700-28C-SI配置文档温馨提示:新买的设备默认情况设备是没有任何地址。
连接方式:用超级终端连接相关属性将线和ETH口连接好之后关掉电源重新上电,等进入到to continue press ENTER,按ENTER键回车。
输入原始密码admin进入正式配置界面第一步:设置METH口管理地址<quidway>system-view 进入系统调试模式[quidway]interface METH 0/0/1 进入到管理接口[quidway-METH 0/0/1]ip address 192.168.1.1 255.255.255.0 配置IP地址[quidway]quit第二步:由于设备本身支持web但是没有加载文件,需加载web文件<quidway>dir 显示当前路径和相及web等相关文件在dir下面信息找到xxxxxx.web.zip<quidway>system-view[quidway]http server load xxxxxx.web.zip 加载系统本身自带的web文件加载成功后开启web服务[quidway]http server enable 开启http服务第三步:新建web用户登录用户名和密码及赋予权限<quidway>system-view[quidway]aaa[quidway-aaa]local-user xxx password cipher|simper xxx 设置用户名和密码[quidway-aaa]local-user xxx server-type http 给xxx用户设置http登录模式[quidway-aaa]local-user xxx priviledge level 3-15 给xxx用户设置http登录等级否则只有ping和Tracert功能[quidway-aaa]quit即可第四步:保存命令以保证断电后配置不会丢失进入到<quidway>模式输入save然后按Y等待一会即可设置完成之后既可以登陆电脑指定IP地址如192.168.1.100/255.255.255.0Ping 192.168.1.1是否通如果通打开浏览器输入192.168.1.1输入第三步创建或者修改的用户名和密码登陆即可附:查看相关版本命令:display cur-configuation查看接口对于的IP地址display arp将设备恢复出厂设置reset saved-configuation查看端口位置:display interface brief查看光模块display transc eiver interace 端口verbose //查看光模块光信息。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
华为s5700交换机配置
1.通过串口和交换机的console口相连
2. 在PC上单击“开始> 所有程序> 附件> 通讯> 超级终端”打开超级终端软件,如图4-15所示新建一个连接。
3. 设置连接端口,如图4-16所示。
1
4. 设置端口通信参数,如果用户配置过用户界面,参数需要保持一致,如果没配置过,则与设备缺省值保持一致。
图4-17 端口通信参数设置
#添加VLAN
<Quidway> system-view
[Quidway] vlan 10
[Quidway-vlan10] quit
#设定端口模式
<Quidway> system-view
[Quidway] int gigabitethernet 0/0/21
. [Quidway-GigabitEthernet0/0/21] port link-type access
[Quidway-GigabitEthernet0/0/21]quit
#将端口加入Vlan
<Quidway> system-view
[Quidway] vlan 10
[Quidway-vlan10] port gigabitethernet 0/0/21
[Quidway- vlan10] quit
#设置VLAN IP(管理IP)
<Quidway> system-view
[Quidway] interface vlanif 10
[Quidway-Vlanif10] ip address 192.168.0.253 255.255.255.0
[Quidway- Vlanif10] shutdown
[Quidway- Vlanif10] undo shutdown
#开启http 服务
< Quidway >dir
Directory of flash:/
Idx Attr Size(Byte) Date Time FileName
0 -rw- 955 Feb 09 2012 16:16:09 private-data.txt
1 -rw- 1,089,840 Jan 01 1970 00:02:05
S5700SI-V100R005C01SPC100.web
.zip
2 -rw- 10,215,068 Oct 01 2008 00:02:28
3 -rw- 626,426 Jan 01 1970 00:03:17 s27_37_57-v100r005sph008.pat
4 -rw- 12,240 Jan 01 1970 00:03:19 $_patchstate_reboot
5 -rw- 70
6 Feb 09 2012 17:33:05 vrpcfg.zip
31,620 KB total (19,928 KB free)
< Quidway >system-view
[Quidway]http server load S5700SI-V100R005C01SPC100.web.zip
[Quidway]http server enable
设置电脑ip和192.168.0.253 在同一网段并且电脑能够和192.168.0.253ping通检测方法:浏览器打开http://192.168.0.253
User:admin Pwd:admin
#重启[Quidway] reboot。
