1概述单片机控制系统广泛应用在电气设备和电子产品中,而实现控制的外部操作多由键盘或计算机完成,有一定的局限性,比如,对一些电子产品所显示数据的修改来说,当安装位置较高时,按键控制很不方便,若采用PC,则除了电路更复杂外,造价也相应提高。

为此,我们研制了采用普通电视用的红外遥控器做控制器的单片机控制系统。

2硬件设计采用MCS251系列单片机,选用众合牌电视遥控器,重新设置按键功能。

将红外线接收头的输出端与单片机的外部中断(INT 0或INT1)连接,操作遥控器时,接收头有信号输出,单片机产生中断。

2. 1红外遥控器简介2. 1. 1 基本组成红外遥控器的核心是遥控发射集成电路,众合牌电视遥控器采用的集成芯片是M50462AP,其内部由图1中虚线框内各部分电路组成。

图1遥控发射集成电路2. 1.2 工作原理当遥控器有键被按下时, 振荡电路立即接通并起振, 扫描信号发生器随即发出 8路不同时序的扫描时序脉冲, 依次对键盘矩阵进行扫描, 键盘编码器则由接收到的回送信号判断出被按键位置, 并输出相应的编码至译码器, 经译码器进行码元变换后的信号被重新编码调制后输出。

2. 1.3 指令代码集成芯片M50462AP 的输出信号是脉冲位置调制码, 其载频是中心频率为 40kHz,占空比为3的方波信号。

一位脉冲位置调制码如图 2所示。

当脉冲宽度为1ms 时,代表一个二进制数/ 00;脉 冲宽度为2ms 时,代表一个二进制数/ 10。

定时 发生器 —1 J 1振荡电路编1 1 1 1码11输 调1岀 1 制1 1 1 1 1____ i fonA CDfD 刍反拢友译码器器图2脉冲位置调制码每一条传送指令由16位这样的/ 00、/ 10代码组成,这16位代码的前8位为用户码,用户码的构成形成为1110xx10,遥控器生产厂家可以将/ x0设为/ 10或/ 00,众合牌遥控器的用户码为11100010,即为E2H; 16位代码的后8位为数据码,即按键功能操作码,编码则如表1所列。

51单片机红外遥控程序

51单片机红外遥控程序
uchar show[2]={0,0};
unsigned long m,Tc;
unsigned char IrOK;
void delay(uchar i)
{
uchar j,k;
for(j=i;j>0;j--)
for(k=125;k>0;k--);
}
void display()
{
dula=0;
P0=table[show[0]];
MOV R7,#202
DELAY882_A
NOP
NOP
DJNZ R7,DELAY882_A
RET
;=============================1000
DELAY1000 ;1.085x ((229x4)+5)=999.285
MOV R7,#229
DELAY1000_A
NOP
NOP
DJNZ R7,DELAY1000_A
Qq:735491739
红外遥控发射芯片采用PPM编码方式,当发射器按键按下后,将发射一组108ms的编码脉冲。遥控编码脉冲由前导码、8位用户码、8位用户码的反码、8位操作码以及8位操作码的反码组成。通过对用户码的检验,每个遥控器只能控制一个设备动作,这样可以有效地防止多个设备之间的干扰。编码后面还要有编码的反码,用来检验编码接收的正确性,防止误操作,增强系统的可靠性。前导码是一个遥控码的起始部分,由一个9ms的低电平(起始码)和一个4. 5ms的高电平(结果码)组成,作为接受数据的准备脉冲。以脉宽为0. 56ms、周期为1. 12ms的组合表示二进制的“0”;以脉宽为1. 68ms、周期为2. 24ms的组合表示二进制的“1”。如果按键按下超过108ms仍未松开,接下来发射的代码(连发代码)将仅由起始码(9ms)和结束码(2. 5ms)组成。

单片机红外遥控原理

单片机红外遥控原理

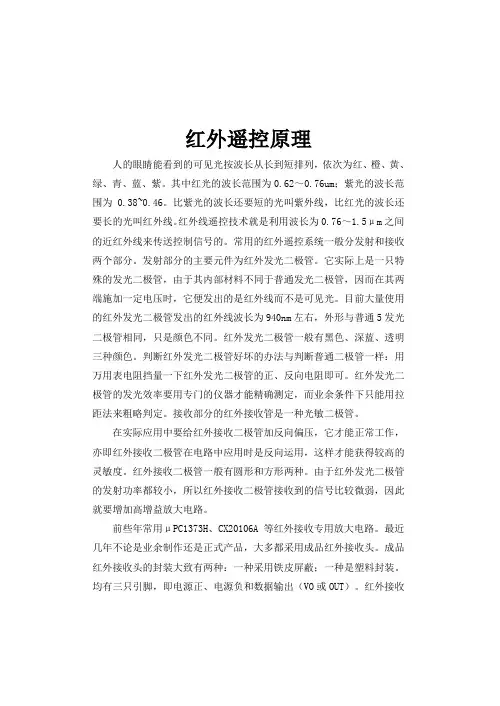

红外遥控原理人的眼睛能看到的可见光按波长从长到短排列,依次为红、橙、黄、绿、青、蓝、紫。

其中红光的波长范围为0.62~0.76um;紫光的波长范围为0.38~0.46。

比紫光的波长还要短的光叫紫外线,比红光的波长还要长的光叫红外线。

红外线遥控技术就是利用波长为0.76~1.5μm之间的近红外线来传送控制信号的。

常用的红外遥控系统一般分发射和接收两个部分。

发射部分的主要元件为红外发光二极管。

它实际上是一只特殊的发光二极管,由于其内部材料不同于普通发光二极管,因而在其两端施加一定电压时,它便发出的是红外线而不是可见光。

目前大量使用的红外发光二极管发出的红外线波长为940nm左右,外形与普通5发光二极管相同,只是颜色不同。

红外发光二极管一般有黑色、深蓝、透明三种颜色。

判断红外发光二极管好坏的办法与判断普通二极管一样:用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。

红外发光二极管的发光效率要用专门的仪器才能精确测定,而业余条件下只能用拉距法来粗略判定。

接收部分的红外接收管是一种光敏二极管。

在实际应用中要给红外接收二极管加反向偏压,它才能正常工作,亦即红外接收二极管在电路中应用时是反向运用,这样才能获得较高的灵敏度。

红外接收二极管一般有圆形和方形两种。

由于红外发光二极管的发射功率都较小,所以红外接收二极管接收到的信号比较微弱,因此就要增加高增益放大电路。

前些年常用μPC1373H、CX20106A等红外接收专用放大电路。

最近几年不论是业余制作还是正式产品,大多都采用成品红外接收头。

成品红外接收头的封装大致有两种:一种采用铁皮屏蔽;一种是塑料封装。

均有三只引脚,即电源正、电源负和数据输出(VO或OUT)。

红外接收头的引脚排列因型号不同而不尽相同,可参考厂家的使用说明。

成品红外接头的优点是不需要复杂的调试和外壳屏蔽,使用外壳屏蔽,使用起来如同一只三极管,非常方便。

但在使用时注意成品红外接收头的载波频率。

单片机中的红外遥控技术与应用

单片机中的红外遥控技术与应用

单片机中的红外遥控技术与应用在现代科技的快速发展中,红外遥控技术已经成为我们生活中不可或缺的一部分。

无论是家用电器、汽车、遥控玩具,还是工业控制系统,都有广泛应用红外遥控技术。

而在这些应用中,单片机的作用举足轻重。

单片机中的红外遥控技术不仅能够实现便捷的控制,还能够带来更多的创新与可能性。

首先,让我们来了解一下红外遥控技术的原理。

红外遥控技术利用红外线传输信号,实现与设备的通信和控制。

在发射器中,通过按下不同的按键来产生特定的编码信号。

这些信号经过发射器中的红外发射管发射出去,然后由接收器中的红外接收器接收。

接收到信号后,单片机解码信号,判断按下的按键,并执行对应的操作,如打开电灯、调节音量等。

可以说,单片机是整个红外遥控系统中的大脑,负责控制和协调各个环节。

红外遥控技术的应用范围非常广泛。

在家庭生活中,我们经常使用的电视、空调、音响等家电产品都支持红外遥控技术。

通过单片机的控制,我们可以将这些家电产品集中到一个遥控器上,实现统一控制,提高生活的便利性。

此外,红外遥控技术还可以应用于智能家居系统,让我们远程控制家里的灯光、窗帘、门锁等设备,实现智能化的生活方式。

除了家庭生活,工业领域也广泛应用红外遥控技术。

例如智能仓储系统中的自动导航小车,利用红外遥控技术实现路径规划和避障功能。

通过单片机的编程,小车可以根据红外传感器接收到的信号,判断前方是否有障碍物,并做出相应的动作,确保货物的安全运输。

此外,红外遥控技术还被应用于温度控制、风速控制等工业控制系统中,实现自动化生产。

红外遥控技术的应用还不止于此。

在医疗领域,红外遥控技术可以用于远程监护和远程手术等方面。

在军事领域,红外遥控技术可以用于导弹制导和无人机控制等方面。

在交通领域,红外遥控技术可以用于智能交通灯控制和车辆防盗系统等方面。

可以说,红外遥控技术已经渗透到生活的方方面面,成为一种日常生活不可或缺的技术。

然而,红外遥控技术也存在一些局限性。

首先,红外遥控技术的控制距离相对较短,一般在几米到几十米之间。

单片机STM32F103C8T6的红外遥控器解码系统设计

单片机STM32F103C8T6的红外遥控器解码系统设计

单片机STM32F103C8T6的红外遥控器解码系统设计一、本文概述本文旨在详细阐述基于STM32F103C8T6单片机的红外遥控器解码系统的设计和实现过程。

随着科技的不断进步和智能化设备的普及,红外遥控器作为一种常见的遥控设备,已经广泛应用于家电、安防、玩具等多个领域。

然而,红外遥控器发出的红外信号往往需要通过解码器才能被设备正确识别和执行,因此,设计一款高效、稳定、可靠的红外遥控器解码系统具有重要意义。

本文将首先介绍红外遥控器的基本原理和信号特点,然后详细阐述STM32F103C8T6单片机的性能特点和在红外遥控器解码系统中的应用优势。

接着,将详细介绍红外遥控器解码系统的硬件设计,包括红外接收头的选择、电路设计和PCB制作等。

在软件设计部分,将详细阐述如何通过STM32F103C8T6单片机的编程实现红外信号的接收、解码和处理,以及如何将解码后的数据通过串口或其他通信方式发送给主控制器。

本文还将对红外遥控器解码系统的性能进行测试和分析,包括信号接收距离、解码速度和稳定性等方面的测试。

将总结本文的主要工作和创新点,并对未来的研究方向进行展望。

通过本文的研究和实现,旨在为红外遥控器解码系统的设计提供一种新的思路和方法,同时也为相关领域的研究人员提供有益的参考和借鉴。

二、红外遥控器基础知识红外遥控器是一种常见的无线遥控设备,它利用红外光作为信息载体,通过发射和接收红外光信号实现对设备的远程控制。

这种遥控方式因其简单、低成本和无需视线连接等优点,在各类消费电子产品中得到了广泛应用,如电视机、空调、音响等。

红外遥控器的工作原理主要基于红外辐射和光电器件的检测。

遥控器内部通常包含一个或多个红外发射管,当按下按键时,发射管会发射出特定频率和编码的红外光信号。

接收端则配备有红外接收头,该接收头内部有一个光敏元件(如硅光敏三极管或光敏二极管),用于检测红外光信号并将其转换为电信号。

为了区分不同的按键操作,红外遥控器通常采用特定的编码方式对按键信号进行编码。

基于单片机的红外遥控设计与制作

基于单片机的红外遥控设计与制作

基于单片机的红外遥控设计与制作引言:红外遥控技术已广泛应用于日常生活中,如电视机、空调、音响等家电产品的遥控控制。

本文将介绍基于单片机的红外遥控器的设计和制作过程。

一、设计方案1.硬件设计(1)红外发射模块:负责发射红外信号,通过红外LED进行。

(2)红外接收模块:负责接收外界发射的红外信号,通过对接收到的信号进行解码,判断所接收到的红外遥控码是否与预设的相同。

(3)单片机:作为中央处理单元,负责控制红外发射和接收模块的工作。

(4)按键开关:用于控制红外发射模块,当按键按下时,红外发射模块进行红外信号的发射。

2.软件设计(1)初始化:对硬件进行初始化,包括设置单片机引脚的输入输出方向、设置红外接收模块相关参数等。

(2)红外码解码:通过红外接收模块接收到的红外信号进行解码,判断接收到的红外遥控码是否与预设的相同。

(3)功能实现:根据接收到的红外码,判断所对应的功能,并执行相应的操作。

二、制作过程1.硬件制作(1)选择合适的单片机,并连接红外发射和接收模块到单片机上。

(2)按照电路图进行焊接,注意焊接时的接线是否正确。

(3)搭建电路测试台,连接电源和调试设备,进行电路的测试和调试。

2.软件开发(1)选择合适的单片机开发工具,如Keil C51等,进行软件开发环境的搭建。

(2)编写初始化代码,并将其烧录到单片机上。

(3)编写红外码解码函数和功能实现函数,通过对接收到的红外码进行判断,执行相应的功能。

三、测试与调试1.进行硬件的测试和调试,检查电路连接是否正常,并观察红外接收模块是否能正确接收到红外信号。

2.进行软件的测试和调试,观察是否能正常解码和执行功能。

四、应用与展望总结:本文介绍了基于单片机的红外遥控器的设计和制作过程,包括硬件设计、软件设计、制作过程以及测试与调试。
