水套式加热炉的结构及工作原理

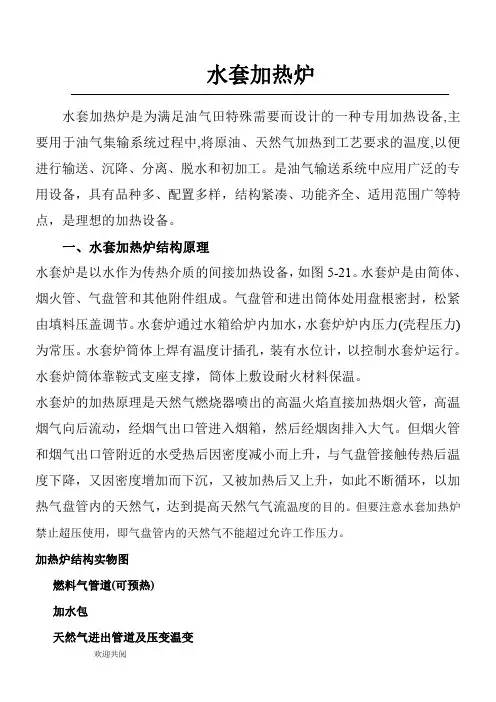

水套加热炉.(DOC)
水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。
是油气输送系统中应用广泛的专用设备，具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。
一、水套加热炉结构原理水套炉是以水作为传热介质的间接加热设备，如图5-21。
水套炉是由简体、烟火管、气盘管和其他附件组成。
气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。
水套炉通过水箱给炉内加水，水套炉炉内压力(壳程压力)为常压。
水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。
水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。
水套炉的加热原理是天然气燃烧器喷出的高温火焰直接加热烟火管，高温烟气向后流动，经烟气出口管进入烟箱，然后经烟囱排入大气。
但烟火管和烟气出口管附近的水受热后因密度减小而上升，与气盘管接触传热后温度下降，又因密度增加而下沉，又被加热后又上升，如此不断循环，以加热气盘管内的天然气，达到提高天然气气流温度的目的。
但要注意水套加热炉禁止超压使用，即气盘管内的天然气不能超过允许工作压力。
加热炉结构实物图燃料气管道(可预热) 加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）燃烧器多功能组合调节器（调节空气/燃料比例、监测炉温、压力火焰等）、人孔、液位计防爆门（烟囱或烟箱内发生爆炸时泄放压力）二、水套炉的运行操作规范1、开车前的准备工作1）首先检查炉体附件及各管线的阀门、管件、仪器、仪表是否装备齐全；2）对炉体及所有管线进行彻底吹扫和清洁，保证炉体及管线内不含液体和残渣；3）进行试漏检查，确保各个静密封点无泄漏；4）检查空气及烟气通道是否正常；5）检查燃烧器系统，保证燃料气压力正常，燃料气中不含液体。
2、开车步骤1）水套炉传热介质使用防冻液，防冻液冰点要低于当地最低环境温度。
水套式加热炉的结构及工作原理ppt课件
油气集输工艺技术
水套式加热炉的结构及工作原理
彭朋
1
一、水套式加热炉的结构教学内容
中间传热介质为 简称水套炉。
的火筒式间接加热炉，
1/2～2/3
2
一、水套式加热炉的结构教学内容
24 25 26
1 23
23
22
21
20 19 18
1715 16
4 5 6 7 8 9 10
Hale Waihona Puke 13 144一、水套式加热炉的结构教学内容
组成水套式加热炉的主体部分，它能 承受一定的内压力和温度，并且可容纳内 部构件和一定容积的水量。
5
一、水套式加热炉的结构教学内容
水套炉的受热面 。
常用管径规格：48mm、60mm、89mm、 114mm和 159mm。
间接式换热器
6
一、水套式加热炉的结构教学内容
11 12
3
一、水套式加热炉的结构教学内容
1—燃料总阀；2—二级合风；3—一级合风； 4—燃烧器；5—耐火燃烧道；6—鞍式支座； 7—火管；8—烟管；9—加热盘管；10—壳体； 11—排污阀；12—人孔；13—出液阀；14— 连通阀；15—进液阀；16—温度计；17—压 力表；18—加水阀；19—放空阀；20—温度 变送器；21—安全阀；22—烟道挡板；23— 烟囱；24—烟箱；25—防爆门；26—燃料阀。
7
二、水套式加热炉的工作原理教学内容
燃料 燃烧
热量
火管和烟管管壁
传热 介质
热量
被加热 介质
加热盘管管壁
8
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
9
水套加热炉
水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。
是油气输送系统中应用广泛的专)禁止超压使用，即气盘管内的天然气不能超过允许工作压力。
加热炉结构实物图燃料气管道(可预热)加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）燃烧器多功能组合调节器（调节空气/燃料比例、监测炉温、压力火焰等）、人孔、液位计防爆门（烟囱或烟箱内发生爆炸时泄放压力）二、水套炉的运行操作规范1、1）2）3）4）5）2、1）2）运行起来（初次运行，升温速度不能过快，以免热胀冷缩过快损坏炉体）；方法二：如下游管网无天然气，则需将下游外输阀门关闭，缓慢打开盘管进口阀门进行充压，待压力升起后关闭盘管进口阀门，然后点火使燃烧器运行起来；3）待加热炉内传热介质温度≥70℃时，缓慢依次打开盘管进口各阀门，使被加热天然气温度逐渐升高；4）待运行正常后，锁定控制系统参数，确保安全运行。
并将运行参数记录并存档，以便日后查用。
3、停车步骤1）关闭燃烧器；2）3）4）4、1）2）3）4）5、1）水套炉炉体是在常压状态下运行；2）盘管工作压力不得超过10Mpa;3）遇到下列情况之一时应紧急停炉：A、炉内水位低于最低水位线；B、火嘴或烟管发生穿孔或破裂；C、防爆门或烟箱密封失严，大量烟气外冒；D、就地或控制仪表中有一失灵者；E、控制柜器件及辅机出现故障，不能保证安全运行；F、不能在线处理的故障。
6、维护与保养6.16.2燃烧器的表面应时常保持洁净；每月1日清洁燃烧器风机通道及控制电路部分的灰尘，以保证正常的燃烧效率；检查燃烧器与控制系统的连线是否完好无损，如有问题应及时解决；检查供气压力及流量是否正常；三、燃烧器控制系统详解此图为燃烧器控制面板其具体控制过程在后面详细讲解。
1、手动/自动转换按钮。
油田水套加热炉应用简介
油田水套加热炉应用简介油田水套加热炉应用简介石西油田·基东采油站2011年8月前言给原油、天然气加热是油气集输过程中的最基本的工艺技术。
原油的储存、运输、脱水、稳定等都需要将原油加热到所需的温度。
加热油气所需的热能，来源于不同的热源和不同的方法。
加热炉是给原油等介质加热的一种设备，即加热炉利用燃料燃烧的火焰和烟气作为加热剂，来加热金属管内或容器中流动的原油、天然气或水，有不同的种类，本文主要介绍油田水套加热炉结构原理及使用维护方面的知识。
一、加热炉的分类（1）按功能分类①二合一，完成其加热和缓冲的功能或者加热和外输功能；②三合一，完成其加热、分离、和缓冲的功能；③四合一，完成其加热、分离、缓冲和游离水脱除功能；④五合一，完成其加热、分离、缓冲、游离水脱除和电脱水功能。
尽管合一程度不同，但内部结果大同小异，基本由隔板将壳体分成两段或多段结构，一侧完成介质加热缓冲的工艺要求，另一侧收油。
另外五合一装置的电脱水是其他合一装置未具备的，具有不同的特点。
油田将这些合一装置称为加热缓冲装置，通常在转油站比较多见。
（2）按加热方式分类①火筒式加热炉。
这种加热炉的壳体内无隔板，介质通常是含水较少的原油。
它主要由燃烧器、火管、烟管构成，通过火管壁、烟管内的烟气来对介质加热，提高介质温度。
②管式加热炉。
通常也称卧式圆筒炉。
它主要由燃烧器、辐射管、对流管构成。
通过热辐射和对流方式直接对炉管内的介质加热，外壳起到封闭火焰和炉管的作用，外壳不承压。
它的热效力较高，介质提升温度高，所以也称为高效炉。
它的工作介质通常是油、水或含油污水。
③水套加热炉。
主要由火管、烟管和受热盘管构成。
这种加热炉壳体内的介质是清水，盘管内的介质通常是含水较少的原油。
其工作原理是首先由烟管和火管内的烟气对其周围的水进行加热，然后热水对盘管内的介质进行水浴加热，提升盘管内介质的温度，通常盘管内的介质压力较高，以便外输。
④真空加热炉。
这种加热炉主要由燃烧器、烟管、火管、受热盘管构成。
水套式加热炉的结构及工作原理资料讲解
加热炉的工作原理--
水套式加热炉的工作原理及结构
课程提纲
1 水套加热炉的定义和作用 2 水套加热炉的工作原理 3 水套加热炉的结构组成及分类 4 水套加热炉的优缺点
一、水套加热炉的定义和作用
中间传热介质为 简称水套炉。
的火筒式间接加热炉，
1/2～2/3
一、水套加热炉的定义和作用
水套加热炉的外壳， 将水套加热炉的盘管、 火筒、 烟管包容其中，水套炉的得名原因。
三、水套加热炉的结构组成及分类
水套加热炉的炉膛。一般是用锅炉钢板卷制成的筒形结构 ，燃料经燃烧器喷入火筒内燃烧， 使水套内的水加热。
三、水套加热炉的结构组成及分类
用单根钢管或多根无缝钢管和管板组焊而成的管束。它与 火筒连接在一起， 高温的烟气通过烟管从烟囱中排出而 使水套内的水加温。
三、水套加热炉的结构组成及分类
标准水 主要由水套、火筒、烟管、烟囱、走油盘管及燃气燃烧 套加热炉 控制系统等组成(标准配置更安全、环保、高效)。
三、水套加热炉的结构组成及分类
。 组成水套式加热炉的主体部分，它能承受一定的内压力
和温度，并且可容纳内部构件和一定容积的水量
三、水套加热炉的结构组成及分类
课堂回顾
本节课主要讲了水套加热炉的结构 和工作原理及其各部件的作用，着 重对加热炉的结构和工作原理进行 了详细的讲解，以提高操作层员工 在实践中解决突发事故能力，纠正 误操作，杜绝违章，使我们的生产 平稳有序的进行
不妥之处请批评指正！
三、水套加热炉的结构组成及分类 盘管 也叫走油盘管，是由蛇形管组焊而成的钢管。介质
通过其中时被水套里的热水和蒸汽加热。
三、水套加热炉的结构组成及分类
也叫烟火管，水套加热炉燃烧及排放烟气的管道 。它由火筒和烟管组焊而成。
水套加热炉
水套加热炉水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。
是油气输送系统中应用广泛的专用设备，具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。
一、水套加热炉结构原理水套炉是以水作为传热介质的间接加热设备，如图5-21。
水套炉是由简体、烟火管、气盘管和其他附件组成。
气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。
水套炉通过水箱给炉内加水，水套炉炉内压力(壳程压力)为常压。
水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。
水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。
水套炉的加热原理是天然气燃烧器喷出的高温火焰直接加热烟火管，高温烟气向后流动，经烟气出口管进入烟箱，然后经烟囱排入大气。
但烟火管和烟气出口管附近的水受热后因密度减小而上升，与气盘管接触传热后温度下降，又因密度增加而下沉，又被加热后又上升，如此不断循环，以加热气盘管内的天然气，达到提高天然气气流温度的目的。
但要注意水套加热炉禁止超压使用，即气盘管内的天然气不能超过允许工作压力。
加热炉结构实物图燃料气管道(可预热) 加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）燃烧器多功能组合调节器（调节空气/燃料比例、监测炉温、压力火焰等）、人孔、液位计防爆门（烟囱或烟箱内发生爆炸时泄放压力）二、水套炉的运行操作规范1、开车前的准备工作1）首先检查炉体附件及各管线的阀门、管件、仪器、仪表是否装备齐全；2）对炉体及所有管线进行彻底吹扫和清洁，保证炉体及管线内不含液体和残渣；3）进行试漏检查，确保各个静密封点无泄漏；4）检查空气及烟气通道是否正常；5）检查燃烧器系统，保证燃料气压力正常，燃料气中不含液体。
2、开车步骤1）水套炉传热介质使用防冻液，防冻液冰点要低于当地最低环境温度。
水套炉工作原理
水套炉工作原理嘿，朋友们！今天咱来聊聊水套炉这玩意儿的工作原理哈。
水套炉啊，就像是个神奇的“热魔法盒子”。
你看，它里面有个炉膛，就好像是个小火炉，不断地燃烧着燃料，产生大量的热能。
这就好比咱冬天里烤火，火一烧起来，那温暖劲儿就来了。
水套炉里还有水呢，这些水就围着炉膛，像是给炉膛穿上了一件水做的衣服。
燃料燃烧产生的热量就会传递给这些水，让水变热。
这就好像你把一块石头扔进烧热的锅里，石头也会变热一样。
然后呢，被加热的水就开始发挥作用啦。
它会通过管道流到需要加热的地方，把热量带过去。
这就像你端着一碗热汤去给别人喝，汤把温暖传递给了别人。
你说这水套炉是不是很有意思？它能让燃料燃烧的热量乖乖地跟着水走，去到该去的地方。
而且啊，水套炉工作起来可稳定了呢！只要你给它足够的燃料，它就会源源不断地提供热量，就像一个勤劳的小蜜蜂，不停地工作着。
你想想看，在那些寒冷的地方，要是没有水套炉，那得多冷啊！水套炉就像是个小太阳，给人们带来温暖和舒适。
它也不挑燃料，什么天然气啊、石油啊，都能让它好好工作。
这多好啊，就像一个不挑食的好孩子，啥都能吃，还能长得壮壮的。
水套炉虽然看起来不起眼，但是它的作用可大了去了！它在石油开采、化工等很多领域都发挥着重要的作用呢。
没有它，好多工作可都没法顺利进行啦。
咱再想想，要是没有水套炉，那些石油啊、天然气啊怎么能顺利地被开采出来呢？它就像是一个默默奉献的幕后英雄，虽然不被大家经常提起，但是却非常重要。
所以说啊，水套炉真的是个很了不起的东西呢！它用自己小小的身躯，为我们的生活和工作带来了大大的便利。
咱们可不能小瞧了它呀！你说是不是呢？。
水套加热炉.
水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。
是油气输送系统中应用广泛的专用设备，具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。
一、水套加热炉结构原理水套炉是以水作为传热介质的间接加热设备，如图5-21。
水套炉是由简体、烟火管、气盘管和其他附件组成。
气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。
水套炉通过水箱给炉内加水，水套炉炉内压力(壳程压力)为常压。
水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。
水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。
水套炉的加热原理是天然气燃烧器喷出的高温火焰直接加热烟火管，高温烟气向后流动，经烟气出口管进入烟箱，然后经烟囱排入大气。
但烟火管和烟气出口管附近的水受热后因密度减小而上升，与气盘管接触传热后温度下降，又因密度增加而下沉，又被加热后又上升，如此不断循环，以加热气盘管内的天然气，达到提高天然气气流温度的目的。
但要注意水套加热炉禁止超压使用，即气盘管内的天然气不能超过允许工作压力。
加热炉结构实物图燃料气管道(可预热)加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）火焰等）、人孔、液位计防爆门（烟囱或烟箱内发生爆炸时泄放压力）二、水套炉的运行操作规范1、开车前的准备工作1）首先检查炉体附件及各管线的阀门、管件、仪器、仪表是否装备齐全；2）对炉体及所有管线进行彻底吹扫和清洁，保证炉体及管线内不含液体和残渣；3）进行试漏检查，确保各个静密封点无泄漏；4）检查空气及烟气通道是否正常；5）检查燃烧器系统，保证燃料气压力正常，燃料气中不含液体。
2、开车步骤1）水套炉传热介质使用防冻液，防冻液冰点要低于当地最低环境温度。
打开加热炉加水包，向炉体内加入防冻液，将液位计液位控制在中间水位（一般为1/2~2/3）；2）供给燃料气（气压表压力为0.2—0.3MPa ），使加热炉预热。
水套式加热炉结构与工作原理
三、水套加热炉的结构组成及分类
23
24
22
25 26
21
20 19 18
1715 16
1 23
4 5 6 7 8 9 10
13 14
11 12
1—燃料总阀；2—二级合风；3—一级合风；4—燃烧器；5—耐火燃烧道；6—鞍式支座；7—火 管；8—烟管；9—加热盘管；10—壳体；11—排污阀；12—人孔；13—出液阀；14—连通阀 ；15—进液阀；16—温度计；17—压力表；18—加水阀；19—放空阀；20—温度变送器；21—安 全阀；22—烟道挡板；23—烟囱；24—烟箱；25—防爆门；26—燃料阀。
三、水套加热炉的结构组成及分类
用单根钢管或多根无缝钢管和管板组焊而成的管束。它与火 筒连接在一起， 高温的烟气通过烟管从烟囱中排出而使水套 内的水加温。
第十一页，共19页。
三、水套加热炉的结构组成及分类
也叫走油盘管，是由蛇形管组焊而成的钢管。介质通 过其中时被水套里的热水和蒸汽加热。
盘管
第十二页，共19页。
课程提纲
1 水套加热炉的定义和作用 2 水套加热炉的工作原理
3 水套加热炉的结构组成及分类
4 水套加热炉的优缺点
第一页，共19页。
一、水套加热炉的定义和作用
中间传热介质为
水套炉。
的火筒式间接加热炉，简称
第二页，共19页。
1/2～2/3
一、水套加热炉的定义和作用
水套加热炉是为满足油田特殊需要而设计的一种专用加
热设备, 主要用于油气集输系统过程中,将原油天然气加
作
热到工艺要求的温度,以便进行输送、沉降、分离、脱水和
用
初加工。
第三页，共19页。
水套加热炉的结构及工作原理
三、加热炉的操作
（二）点炉的操作步骤
6）检查各种仪表（压力表、温度计）是否齐全完好， 投用熄火、停炉报警装置。 7）检查燃料油、天然气是否充足，管线是否畅通，各油 气阀是否关闭严密，有无渗漏现象，并启动燃料油泵及 电加热器，使燃油进行循环，燃料油压力控制在本炉的 适用规定范围内。
三、加热炉的操作
三、加热炉的操作
（一）点炉前的准备工作
1）工具、用具、材料准备： 250mm活动扳手2把，450mm管钳1把，阀门扳手1把；
2）穿戴好劳动保护用品。
三、加热炉的操作
（二）点炉的操作步骤
1）新建炉或检修后的加热炉，必须经过严密强度试压， 稳压24h，检查各部有无渗漏现象，合格后方可使用。
2）检查炉顶、炉膛、保温层、炉管和烟道是否达到投
三、加热炉的操作
（三）加热炉启动和正常运行
2、操作步骤： 3）待炉膛内着火后，迅速启动鼓风机通风给氧，炉内燃 烧稳定后，安上点火孔盖。 4）待炉燃烧旺盛后，调节风道挡板，炉前燃烧器合风， 使油和气能充分燃烧，调整到燃油呈橘黄色火焰，燃气 呈淡蓝色火焰，烟囱不冒烟的状态。
三、加热炉的操作
（三）加热炉启动和正常运行
一水套炉结构水套烟囱加水漏斗火嘴火嘴一水套炉结构二水套炉工作原理在水套的筒体中装设了火筒烟管油盘管等部件管等部件它们占据了筒体的一部分空间其余它们占据了筒体的部分空间其余的空间装的是水但水不能装满应为加至液位计的1223处燃料在火筒中燃烧后产生的热能以辐射射对流等传热形式将热量传给水套中的对流等传热形式将热量传给水套中的二水套炉工作原理水使水的温度升高并部分汽化水及其蒸汽再将热量传递给油盘管中的原油使油获得热量温度升高
（二）点炉的操作步骤
8）使用转烧火嘴时，要对电路和油路进行检查，是否达 到点火要求。 9）检查加热炉烟囱绷绳和接地线是否良好。 10）准备好点火用的火柴、点火钩及破布等。
水套炉工作原理
水套炉工作原理
水套炉是一种常用的加热设备，其工作原理是通过将加热介质（通常为蒸汽或热水）通过炉体外部的一层密封的水套来进行加热传递。
具体工作过程如下：
1. 加热介质进入水套炉的水套内部，通过管道系统输送进入。
2. 加热介质进入水套后，通过与外部的管道接触，传递热量给管道内的流体（通常为空气、液体或固体）。
3. 在热量传递过程中，加热介质的温度逐渐降低，同时被加热的流体温度逐渐升高。
4. 接收到热量的流体在经过水套炉后，可以达到预设的温度要求。
总的来说，水套炉的工作原理是通过将加热介质通过水套与待加热的流体进行热量传递，从而达到加热的目的。
水套加热炉的工作原理
水套加热炉的工作原理以水套加热炉的工作原理为标题，我们来探讨一下水套加热炉是如何工作的。
水套加热炉是一种常见的加热设备，广泛应用于工业生产中。
它的工作原理是利用外部加热源将热量传递给内部的加热介质，从而使加热介质升温，达到所需的加热效果。
我们来看一下水套加热炉的结构。
它主要由加热器、水套、加热介质、控制系统等组成。
加热器是提供热源的装置，可以是电加热器、燃气加热器等；水套则是将加热器和加热介质隔离开的装置，通常由金属材料制成，具有很好的导热性能；加热介质是水套加热炉内部的液体介质，通常选用水或油作为加热介质；控制系统则用于控制加热炉的工作温度和加热时间等参数。
当水套加热炉开始工作时，首先打开加热器，加热器开始提供热源。
热源通过水套传递给加热介质，使加热介质逐渐升温。
加热介质的温度会通过控制系统进行监测和调节，确保其在设定的温度范围内工作。
加热介质在升温过程中，会释放出大量的热量。
这些热量可以通过传导、对流和辐射等方式传递给需要加热的物体或工艺流体。
例如，在化工生产中，水套加热炉可以将热量传递给反应釜或蒸发器，从而实现反应或蒸发过程的加热需求。
在食品加工中，水套加热炉可以将热量传递给热水槽或蒸煮锅，从而实现食品的加热和煮熟。
需要注意的是，在使用水套加热炉时，必须确保加热介质的流动性。
因为加热介质在传递热量的过程中，会吸收大量的热能，从而导致温度升高。
如果加热介质长时间停留在加热器中，温度将会过高，可能引发安全事故。
因此，通常会通过泵或其他装置将加热介质循环流动，以保持加热介质的流动性和稳定性。
水套加热炉还可以通过控制系统对加热过程进行精确的控制。
通过设定和调节控制系统中的参数，可以实现加热炉的温度控制、加热时间控制等功能。
这对于一些对温度要求较高的工艺流程来说，非常重要。
水套加热炉的工作原理是利用外部加热源将热量传递给内部的加热介质，从而实现加热效果。
通过控制系统对加热过程进行控制，可以满足不同工艺流程对温度的要求。
水套炉结构
三、加热炉的操作
（三）加热炉启动和正常运行
1、准备工作： 1）工具、用具、材料准备： 250mm活动扳手2把，450mm管钳1把，阀门扳手1把。 2）穿戴好劳动保护用品。
三、加热炉的操作
（三）加热炉启动和正常运行
2、操作步骤： 1）通风结束后，待风量稳定，炉膛内没有正压后打开点 火孔，用点火钩上的油布试一下点火孔是否向外吹风。 2）将油布点燃，侧身将点火钩从点火孔送入炉膛，同时 慢慢打开燃油阀（或燃气阀）将火点燃。
水套炉的结构工作原理
一、水套炉结构
水套加热炉主要由水套、火筒、火嘴、沸腾管和走 油盘管五部分组成，用在油井井场给油井产出的油气 加温降粘。采用走油盘管浸没在水套中的间接加热方 法是为了防止原油结焦。
一、水套炉结构
一、水套炉结构
加水漏斗 烟囱
水套
火嘴
二、水套炉工作原理
在水套的筒体中，装设了火筒、烟管、油盘管等 部件，它们占据了筒体的一部分空间，其余的空间装 的是水，但水不能装满，在筒体上部留有一部分空间 （约为筒体的1/3）。
三、加热炉的操作
（二）点炉的操作步骤
6）检查各种仪表（压力表、温度计）是否齐全完好， 投用熄火、停炉报警装置。 7）检查燃料油、天然气是否充足，管线是否畅通，各油 气阀是否关闭严密，有无渗漏现象，并启动燃料油泵及 电加热器，使燃油进行循环，燃料油压力控制在本炉的 适用规定范围内。
三、加热炉的操作
三、加热炉的操作
（三）加热炉启动和正常运行
2、操作步骤： 3）待炉膛内着火后，迅速启动鼓风机通风给氧，炉内燃 烧稳定后，安上点火孔盖。 4）待炉燃烧旺盛后，调节风道挡板，炉前燃烧器合风， 使油和气能充分燃烧，调整到燃油呈橘黄色火焰，燃气 呈淡蓝色火焰，烟囱不冒烟的状态。
水套加热炉——精选推荐
水套加热炉引言水套加热炉是间接的加热设备，具有结构简单，制造容易，占地小，造价少，使用方便等特点，是现在油田广泛应用的加热设备。
一、水套加热炉结构1、火筒式水套加热炉的主要结构：水套、盘管、火管、烟囱、火嘴及附件组成（加热炉的四大安全附件：压力表、水位计、安全阀、防爆门）。
1、炉压表2、进水口3、安全阀4、烟囱5、防爆门6、烟道7、送风机8、火嘴9、油盘管 10、水盘管 11、水位计 12、人孔二、各部件的作用：安全阀：是一种自动泄压报警装置。
主要作用就是当锅炉的压力超过允许的数值时，能自动的开启排气泄压，同时能发出声响警报，警告司炉人员，以便采取必要的措施，降低锅炉压力，防止锅炉造成爆炸事故。
在使用过程中要定时活动手柄防止阀芯和阀座粘连，冬季更要勤活动，防止阀座冻死而起不到保护作用。
压力表：是一种用来测量压力大小的仪表。
是操作人员的眼睛，它可以提示操作人员压力的大小，以便控制达到安全运行的目的，必须每月（我单位半年效验一次）校验一次。
水位计：是一种反应液位的测量仪表，用来指示锅炉内水位的高低，可以协助操作人员监视锅炉水位的动态，以便控制锅炉水位是否在正常范围内。
防爆门：防爆门的主要作用是当炉膛和烟道发生爆炸时，防爆门能自动开启泄压，使炉膛内的部分烟气排出，而达到泄压的目的。
三、点炉前检查：检查炉体、防爆孔是否完好，检查水套炉各部件及压力表、安全阀、火嘴、闸门等附件是否齐全完好，管线有无渗水漏气。
检查水套炉内水位是否达到要求（应在水位计的1/2—2/3之间）。
打开望火孔和调风板，排尽炉膛余气。
改通小循环闸门。
四、点炉的操作1、打开天然气阀门，观察气压表压力为0.05—0.2MPa时开供气循环闸门2、开回水闸门3、按照三不点火要求操作（即：不检查不点；天然气无控制不点；火嘴天然气漏气不点）；点火时注意风向，站在上风，以免烧伤；4、开出水循环阀门，回水阀门；循环不畅应进行导流，打开放空阀放空；5、改油进加热炉流程：开启进出、油阀门；6、调风板控制火苗，压力达到规定值；若水位下降，应加水；7、点炉后，应及时观察加热炉的运行状况，注意观察压力、温度的变化情况。
水套式石墨合成炉的结构与它的原理
水套式石墨合成炉的结构与它的原理概述水套式石墨合成炉是一种用于高温高压下合成材料的设备，常被用于合成金刚石、立方氮化硼等超硬材料。
本文将介绍该炉的结构和原理。
炉体结构水套式石墨合成炉的炉体由炉膛、石墨加热器、水套等组成。
炉膛是由熔炼石英制成，耐高温、抗腐蚀、密封性优良，能够承受高温高压的环境。
石墨加热器是由多种规格的石墨棒组成，置于炉膛下方，通过电流向石墨棒加热，使炉膛内的气态物质变为液态物质。
水套则是被置于炉膛外部，负责从炉膛外部向炉膛内传递高压冷却水并从炉膛内部带走高温的热能。
工作原理水套式石墨合成炉通过上述的结构使其具备高温高压的环境，从而实现材料的合成。
石墨加热器通过向炉膛内部加热，使得气态物质逐渐达到合成所需的温度和压力。
在此基础上，高压冷却水在水套的作用下向炉膛内部传递，并通过炉膛内的高温物质而被加热。
冷却水在被加热后逐渐升温，将炉内物质的热能以热量形式带离炉膛。
最终，炉内的物质达到所需的合成条件，合成所需的超硬材料。
炉体优势水套式石墨合成炉具备以下优势：1.高温高压环境，保障物质的合成；2.水套冷却，可以快速带走工作温度高的炉体的热量，从而保护设备；3.石墨加热，温度快速达到设定温度，并具备充分的温度控制能力；4.炉膛密封性能好，可保证重要的反应气体和物理参数的稳定性。
确保设备安全要确保水套式石墨合成炉的安全运行，需要做好以下工作：1.火源远离设备，避免引起火灾；2.在炉体中加热压力前，先确保石墨加热器和水套完成加热和冷却工作；3.严格按照设备规范操作，避免操作和维护中的任何差错；4.定期检查设备维护情况，确保设备的正常工作；总结水套式石墨合成炉是一种用于高温高压下合成材料的设备。
它通过石墨加热器和水套的作用，实现了高温高压的环境，从而使材料得以合成。
由于其优良的密封性能和温度控制能力，使得炉体的工作稳定，也使得其具备很好的安全性能。
采油工程——水套炉的结构工作原理
第七章矿场油气集输第七章矿场油气集输第二节水套炉的结构工作原理给原油加热是油气集输过程中的最基本的工艺技术。
原油的储存、运输、脱水、稳定等都需要将原油加热到所需的温度。
加热原油所需的热能，来源于不同的热源和不同的方法。
加热炉是给原油等介质加热的一种设备，即加热炉利用燃料燃烧的火焰和烟气作为加热剂，来加热金属管内或容器中流动的原油或水。
有不同的种类。
常用的加热炉有两种类型：直接加热式加热炉和间接式加热炉。
一、水套加热炉的结构水套加热炉由水套、炉膛、火咀、沸腾管四个部分组成，是间接加热的油田常用加热设备，它具有效率高、便于操作管理、安全可靠等特点。
（如下图所示）二、水套加热炉的工作原理燃料在火筒中燃烧后，产生的热能以辐射、对流等传热形式将热量传给水套中的水，使水的温度升高，并部分汽化，水及其蒸汽再将热量传递给油盘管中的原油，使油获得热量，温度升高。
三、加热炉的操作（一）点炉前的准备工作1、准备工作：1）工具、用具、材料准备：250mm活动扳手2把，450mm管钳1把，阀门扳手1把；2）穿戴好劳动保护用品。
2、操作步骤：1）新建炉或检修后的加热炉，必须经过严密强度试压（实验压力为工作压力的1.5-2倍），稳压24h，检查各部有无渗漏现象，合格后方可使用。
2）检查炉顶、炉膛、保温表、炉管和烟道是否达到投产要求，并清除炉膛和烟道内施工或检修遗留下来的杂物。
3）检查风门、防爆门、观火口、火嘴是否安装合格，风门挡板是否灵活好用，并根据燃烧量调节好风门开度。
4）检查水位计是否密封，接头是否好用，并调整水位至2/3的位置。
5）检查安全阀、上水阀是否灵活好用，上水管线是否畅通。
6）检查各种仪表（压力表、温度计）是否齐全完好，投用熄火、停炉报警装置。
7）检查燃料油、天然气是否充足，管线是否畅通，各油气阀是否关闭严密，有无渗漏现象，并启动燃料油泵及电加热器，使燃油进行循环，燃料油压力控制在本炉的适用规定范围内。
8）使用转烧火嘴时，要对电路和油路进行检查，是否达到点火要求。
水套式加热炉的结构及工作原理 PPT
24
Hale Waihona Puke 2225 2621
20 19 18
1715 16
1 23
4 5 6 7 8 9 10
13 14
11 12
1—燃料总阀；2—二级合风；3—一级合风；4—燃烧器；5—耐火燃烧道；6—鞍 式支座；7—火管；8—烟管；9—加热盘管；10—壳体；11—排污阀；12—人孔； 13—出液阀；14—连通阀；15—进液阀；16—温度计；17—压力表；18—加水阀； 19—放空阀；20—温度变送器；21—安全阀；22—烟道挡板；23—烟囱；24—烟 箱；25—防爆门；26—燃料阀。
用单根钢管或多根无缝钢管和管板组焊而成的管束。它与 火筒连接在一起， 高温的烟气通过烟管从烟囱中排出而 使水套内的水加温。
也叫走油盘管，是由蛇形管组焊而成的钢管。介质 通过其中时被水套里的热水和蒸汽加热。
也叫烟火管，水套加热炉燃烧及排放烟气的管道 。它由火筒和烟管组焊而成。
1、常压燃烧水套加热炉：
水套式加热炉 的工作原理及结构
课程提纲
1 水套加热炉的定义和作用 2 水套加热炉的工作原理 3 水套加热炉的结构组成及分类 4 水套加热炉的优缺点
中间传热介质为 简称水套炉。
的火筒式间接加热炉，
1/2～2/3
水套加热炉是为满足油田特殊需要而设计的一种专用加
热设备, 主要用于油气集输系统过程中,将原油天然气加
不妥之处请批评指正！
燃烧器风机强制向炉膛供风，并配备白动程序点火与熄火保护装 置。大部分采用平直或平直与波形组合的火筒和螺旋槽构成，盘管采 用可拆式螺旋槽U形管束。优点：热效率高，结构紧凑，钢材耗量少。
2、负压燃烧水套加热炉：负压燃烧即燃烧所需空气为自然进
