2017-2018学年电子工程设计1笔试复习提纲(学生用)(2)
杭电电子设计考试复习
电子设计复习1.电阻的特点及选取以及碳膜、绕线电阻特点及应用场合碳膜电阻一般为小功率电阻(小于5W) 特点：成本较低，阻值范围宽，有良好的稳定性，温度系数不大且是负值，是目前应用最广泛的电阻器。
绕线电阻适用于大功率的场合，不适合在高频电路中应用. 它的特点是工作稳定，耐热性能好，误差范围小，额定功率一般在1瓦以上。
线绕电阻器具有可靠性高、稳定性好、无非线性，以及电流噪声、温度和电压系数小的优点。
例题：在有防火要求的使用场合，不适合使用的电阻？（金属膜电阻）在高频电路中，不适合选用的电阻？（绕线电阻）2.电容的选取及技术参数以及标称容量、进度的换算、寿命与温度关系电容标称容量：1.0，1.2，1.5，1.8，2.2，2.7，3.3，3.6，3.9，4.2，4.7，5.6，6.2，6.8，7.5，8.2。
实际电容值取上述基数的.精度：±5%(J级)，±10%(K级)，±20%(M级)寿命与温度关系：普通电容（CD11系列）寿命1000小时/85°下，工作温度每降低10°C，电解电容寿命增加一倍。
每增加10°C，寿命减少一倍。
3.电感分类及参数：高频、低频电感的材料及对应应用场合；损耗：铁耗、铜耗与频率关系高频（铁氧体芯）电感非线性元件，电感量随工作频率而改变，可做μH、mH级低频（矽钢片）电感：频率在几百Ｈｚ以下，可做mH级。
电感损耗有铁损和铜损两部分组成。
铁损：磁涡流产生的损耗，随频率增加而大幅度增加铜损：漆包线电阻产生的热损耗，工作频率越高绕组的损耗越大4.1Mos主要技术指标：a、额定电压：它主要由VMOS管的漏源击穿电压决定b、最大漏极电流:标称MOS管电流额定参数c、阀值电压:又称门极开启电压d、导通电阻：e、最高工作频率:作用下，电子从源区（S）通过沟道到漏区所需要的时间f、开通时间和关断时间：开通和关断时间越大,则MOS管开关损耗越大.g、极间电容:输入电容：Ciss = +, 输出电容：Coss =+4.2三极管主要技术指标：硅管（PN结压降：0.7V）锗管（PN结压降：0.3V）电流放大系数：β管子耐压越高，额定工作电流（I CM）越大，则β越小反向击穿电压：Ucbo (发射极开路) Uebo（集电极开路）Uceo（基极开路）三个参数中选最小一个为晶体管击穿电压，一般为Uebo集电极最大允许电流I CM集电极最大允许耗散功率P CM Pc=Ic×Uce 耗散功率与环境温度和散热条件有关（RoJ），手册上一般给出环境温度为20℃时P CM值。
电子技术基础(一)期末复习提要
《电子技术基础》（一）期末复习提要第一章半导体二极管、三极管和MOS管一、重点掌握内容1．半导体二极管的单向导电特性，伏安特性曲线，开关应用时开关条件及开头状态的特点。
2．半导体三极管（NPN）的输入特性和输出特性，截止、放大、饱和三种工作状态下的特点。
3．NMOS管开关应用时开关条件及开关工作状态下的特点，MOS管的使用特点。
二、一般掌握的内容1．PN结形成的原因，扩散和漂移的概念，PN结外加两种不同极性电压时的导电性能。
2．二极管的主要参数，几种常用的特殊二极管及它们的工作原理和特点。
3．三极管的工作原理和主要参数，α、β、I CBO、I CＥO的物理意义，它们之间的关系及对三极管性能的影响，三极管极限工作区的物理意义和划分。
4．增强型MOS管的工作原理、输出特性和转移特性，MOS管的工作特点及主要参数。
三、一般了解的内容1．三极管的内部载流子运动过程，三极管的开关时间、类型和型号。
2．耗尽型MOS管的工作原理，特性曲线和主要参数，MOS管的开关时间。
第二章数字逻辑基础一、重点掌握的内容1．二进制数的计数规律，二进制数、八进制数、十六进制数与十进制数之间的转换方法（整数）2.逻辑代数的三种基本运算，逻辑代数的基本公式和常用公式。
3．逻辑函数的公式化简法和卡诺图化简法。
4．逻辑函数的五种表示方法及其相互转换。
二、一般掌握的内容1．几种常用的复合函数（与非、或非、异或、同或、与或非）的定义及其表示方法。
2．逻辑函数中约束的概念，约束条件的表示方法，具有约束的逻辑函数的化简方法。
3．逻辑代数的三个基本规则。
三、一般了解的内容几种常用的二进制码及其特点：第三章门电路一、重点掌握的内容1．CMOS反相器的组成、工作原理及CMOS与非门、或非门、传输门、三态门、异或门的电路符号、逻辑功能和性能特点。
2．TTL反相器的电路组成、工作原理及TTL与非门、或非门、OC门、三态门、与或非门、异或门的电路符号、逻辑功能和性能特点。
南航大电子技术复习提纲2017
饱和失真： Q点很高，IB 很大
消除： Q下 移 I B RB
截止失真：Q点很低，IBQ 很小 消除 截止失 真： Q上 移 I B RB 输入过大引起的失真：工作点不合适；求最大输出电压；
Uomax=Ucemax=min{UCEQ-UCES， ICQR,L}
微变等效电路法：
Au，ri，ro
RB2
RE
CE
③ 去掉 CE 后重新分析①、 ②
①
VB UCC
IB IC
RB 2 RB 1 RB 2
IC I E
VB U BE VB RE RE
UCE UCC IC ( RC RE )
I BQ、 I CQ、 U CEQ
② 求 Au，ri，ro
电工与电子技术II（2）
复习课
2017年5月31日
第一章
半导体二极管和三极管
半导体基本知识☆
PN结☆ 二极管 应用电路 ☆☆☆☆ 结构☆ 三极管 放大原理 ☆☆ 工作区域 ☆ ☆☆☆
1.半导体基本知识
（1）物质按其导电性能可分为：导体，绝缘体，半导体
（2）本征半导体：纯净的、具有晶体结构的半导体
（5）二极管符号、分类、伏安特性、死区电压、导通电压、反向击穿： I（mA） I（mA） P I N 符号： 正向 阳 阴 反向击穿 正向 D 反向 电压 极 极 U（ V） U （ V ） U
硅 按材料 锗
导通电压 U （BR） 点接触 死区电压 导通电压 UD=0 按结构 Si 0.5V UD Si 0.7V 面接触 反向 Ge 0.1V Ge 0.3V
在本征半导体中掺入少量五价杂质元素（P）
电子设计工程师认证知识考试题
电子设计工程师认证知识考试题第一部分：基础知识1.定义什么是电流和电压？电流是电荷运动的流动，通常用安培（A）表示。
电压是电力单位电荷的能量，通常用伏特（V）表示。
2.什么是欧姆定律？欧姆定律是描述电流、电压和电阻之间关系的基本定律。
它表明，电流等于电压与电阻之间的比值，即I = V/R。
3.什么是电阻和导电性？电阻是材料抵抗电流流动的能力，通常用欧姆（Ω）表示。
导电性是导电材料传导电流的能力。
4.解释串联和并联电路的区别。
串联电路是将电子元件连接在同一路径上，电流只能顺序通过每一个元件。
并联电路是将电子元件连接在不同路径上，电流可以在不同路径上分流。
5.什么是半导体？半导体是一种介于导体和绝缘体之间的材料，其电阻随着温度和其他条件的变化而变化。
第二部分：数字电路1.什么是逻辑门？逻辑门是基本的数字电路组件，根据输入的逻辑信号产生输出信号。
常见的逻辑门有与门、或门、非门等。
2.解释特殊数字编码的作用。
特殊数字编码是一种将数字表示为二进制编码的方式。
它可以提供更高的数据压缩和容错能力，并提供有效的错误检测和纠正。
3.描述多路复用器和解复用器的功能。
多路复用器是用来将多个输入信号选择一个输出信号的设备。
解复用器是将一个输入信号转发到多个输出信号的设备。
4.什么是触发器？触发器是一种存储器件，用于存储和转换数字信号。
它可以在特定的时钟信号下改变其输出状态。
5.什么是计数器？计数器是一种特殊的触发器，可以在每个时钟脉冲到达时将其输出递增一位。
第三部分：模拟电路1.什么是放大器？放大器是一种电路，可以将输入信号放大到更高的电平，并增加输出信号的功率。
2.描述反馈电路的作用和类型。
反馈电路是将输出信号的一部分送回到输入信号中的电路。
它可以稳定系统的增益和频率响应，并改善系统的性能。
3.什么是滤波器？滤波器是一种电路，用于通过或阻塞特定频率的信号。
常用的滤波器有低通滤波器、高通滤波器和带通滤波器。
4.解释放大器的频率响应。

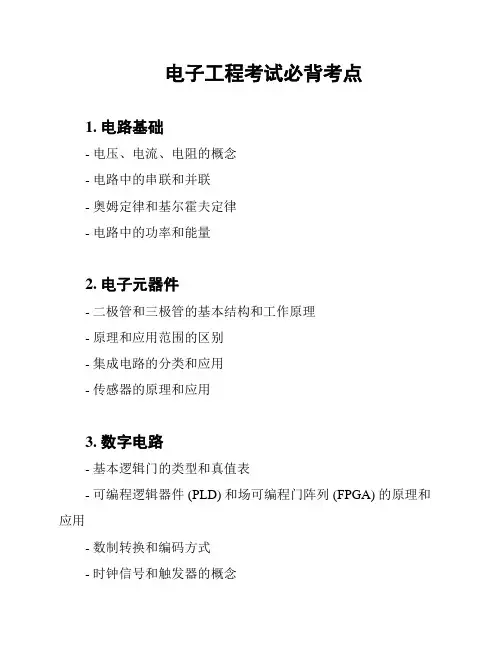

电子工程考试必背考点
电子工程考试必背考点
1. 电路基础
- 电压、电流、电阻的概念
- 电路中的串联和并联
- 奥姆定律和基尔霍夫定律
- 电路中的功率和能量
2. 电子元器件
- 二极管和三极管的基本结构和工作原理
- 原理和应用范围的区别
- 集成电路的分类和应用
- 传感器的原理和应用
3. 数字电路
- 基本逻辑门的类型和真值表
- 可编程逻辑器件 (PLD) 和场可编程门阵列 (FPGA) 的原理和应用
- 数制转换和编码方式
- 时钟信号和触发器的概念
4. 模拟电路
- 放大器的基本类型和特性
- 运算放大器的原理和应用
- 滤波器的分类和特点
- 模拟和数字信号的区别和处理方式
5. 信号与系统
- 连续时间信号和离散时间信号的特点
- 傅里叶级数和傅里叶变换的基本概念
- 系统的稳定性和可控制性
- 采样定理和信号重建
6. 通信原理
- 基本调制技术 (AM、FM、PM) 的原理和特点- 数字调制技术 (ASK、FSK、PSK) 的原理和特点- 调制解调器和通信信道
- 误码率和信噪比的关系
以上是电子工程考试中的一些必背考点，希望对你的复习有所帮助。
如果你需要进一步的资料或解释，请随时询问。
电子工程设计1笔试复习提纲A
\
[23] 为基于三种原理的变送器设计输出不小于负 0.7V 和输出大于 5.7V 的故障诊预案。 故障诊断预案 故障现象：输出小于 0.7V 和输出大于 5.7V 测试条件：与温度对应的传感器电流输入，输出不加负载 测试平台：电子工程设计训练调试台 测试设备：数字多用表直流电压档示波器
[24] 为基于三种原理的变送器设计输出小于 0.7V 和输出大于 5.7V 的故障诊预案。 [25] 计算使互补输出驱动器能够正常工作的晶体管电流放大倍数。 晶体管的电流放大倍数是基极电流 IB 与集电极电流 IC 的比值β，β=IC/IB，这个代表三极管的电 流控制能力，一般希望稍微大一些
电子网格 Electrical–控制放置操作作用于对象的“吸附”距离
[16] AD6 绘制原理图的二种主要元素—连线和节点的大小由各自的属性决定，连线和节点各有几种
规格？
连线尺寸：smallest，small，medium，large 4 种 连线颜色：0～238 共 239 种
节点尺寸：smallest，small，medium，large 4 种 节点颜色：0～238 共 239 种
[1] 用于传感器信号处理的电路叫什么？用于将模拟信号转换为数字信号的电路叫什么？用于将 数字信号转换为模拟信号的电路叫什么？
变送器 模数转换 数模转换 [2] 电抗器元件主要指的是哪几种元件？ ⑴ 电阻 ⑵ 电容 ⑶ 电感 ⑷ 变压器 [3] 用于电抗标称值表示的倍率符号有哪些？电阻、电容、电感的标称值各使用哪些倍率符号？
多层基本元素:说明文字,过孔,焊盘,线条,图形符号,阻焊膜
[14] AD6 主要功能是什么？
绘制电路原理图
自动设计印刷电路板（PCB）
[15] AD6 绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？
大一电子设计知识点
大一电子设计知识点电子设计是电子工程专业中的核心课程之一，它涵盖了电路设计、数字逻辑设计以及模拟电路设计等多个方面的知识。
下面将介绍一些大一电子设计的基础知识点。
一、电路设计知识点1. 电路基本概念：电流、电压、电阻、功率等。
2. 电路元件：电阻、电容、电感、二极管、三极管等。
3. 电路的串并联：串联和并联对电路中元件的影响。
4. 电路定律：欧姆定律、基尔霍夫定律等。
5. 交流电路：交流电的特点、交流电路中频率、相位等相关知识。
二、数字逻辑设计知识点1. 布尔代数：与、或、非、异或等逻辑运算。
2. 逻辑门电路：与门、或门、非门等常见的逻辑门。
3. 时序电路：触发器、计数器等时序电路的设计与应用。
4. 组合逻辑电路：由多个逻辑门组成的逻辑电路。
5. 存储器：SR锁存器、D锁存器和触发器等存储器的工作原理和设计。
三、模拟电路设计知识点1. 放大器：放大器的基本类型、放大器电路的设计原理。
2. 滤波器：低通滤波器、高通滤波器、带通滤波器等。
3. 运算放大器：运算放大器的基本原理、运算放大器电路的设计与应用。
4. 模拟信号的采样与保持：采样定理、采样电路的组成与设计。
5. 模拟与数字转换：数模转换与模数转换的原理和应用。
以上是大一电子设计的一些基础知识点，它们是电子工程专业中重要的基础，对于进一步学习和应用电子设计知识具有重要意义。
在学习过程中，应充分理解这些知识点的原理和相关应用，通过实践操作，加深对电子设计的理解和掌握。
电子设计在现代科技领域起着不可或缺的作用，掌握这些知识点有助于提高我们的电子工程能力和素质，为以后的学习和工作打下坚实的基础。
通过学习电子设计知识，我们可以为电子产品的开发、电路的设计与优化、系统的调试和故障排除等提供必要的工程支持。
同时，掌握电子设计知识还能够加深对电子技术的兴趣和热爱，为今后深入学习和研究电子工程提供良好的动力和动力基础。
总之，大一电子设计知识点的掌握对于电子工程专业学生来说至关重要，它是我们在学习和实践中不可或缺的基础。
2017-2018学年电子工程设计1笔试复习提纲(学生用)(2)
2017-2018电子工程设计-1笔试复习提纲(学生用)[1]用于传感器信号处理的电路叫什么？信号调理器或变送器。
用于将模拟信号转换为数字信号的电路叫什么？模/数（A/D）转换电路。
用于将数字信号转换为模拟信号的电路叫什么？数/模（D/A）转换电路。
[2]一般项目研发至少包括哪几个主要环节？需求分析，关键部件设计，方案设计，细节设计，设计实现，测试（评价）[3]电抗元件标称值E24系列数值规范规定的数值分布是什么？用于标识电阻1.0 1.1 1.2 1.3 1.5 1.6 1.82.0 2.2 2.4 2.73.0 3.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.29.1[4]电抗元件参数常用标注方法有哪些？P6直标法：将元件的参数直接标示在元件上；数码法：用数字表示倍率符号的方法，NNZ。
其中NN为二位有效数字，Z为“0”的个数；色码法：用颜色表示数字，倍率符号，偏差的方法。
“棕、红、橙、黄、绿、蓝、紫、灰、白、黑”分别表示“1234567890”10个数字。
用“金、银、无色”分别表示±5%、±10%、±20%三种偏差。
[5]小于1的倍率符号之间具有什么样的换算关系？[6]普通电抗元件精度标记方法有哪些？如何标注？精密元件一般元件[7]单、双面印刷电路板如何定义？各有几种基本元素？单面板：元件和布线分别在两面上双面板：元件和布线在板子的两面都有说明字符，焊盘，过孔（单面板没有），线条，图形符号，阻焊膜[8]实验中使用的AT969A电烙铁采用的是哪种控温方式？调温控温电烙铁，实时温度检测形成的闭环控温。
[9]AD6进行印刷电路板设计都需要建立哪些文件？建立工程文件、原理图设计文件[10]AD6如何使用快捷键进行图面显示操作？[11]AD6绘制原理图时，用于元件移动的按键操作有哪些？直线移动、顺时针旋转（Space）、翻转（X-水平翻转 Y-垂直翻转）[12]AD6的电阻、电容、二极管、三极管等常用元件封装如何命名？封装名中各部分具有什么含意？电阻：AXIAL0.3，表示电阻+引脚间距0.3英寸普通电容：RAD0.1，表示电容+引脚间距0.1英寸电解电容：RB.1/.2，内经0.1英寸，外径0.2英寸二极管：DIODE0.3，表示二极管+引脚间距0.3英寸三极管：TO-5 引脚品字排列间距0.1'', TO-126引脚一字排列间距0.1''TO-92B引脚一字排列间距0.05，TO-18引脚品字排列间距0.05DIP-40：40引脚双列直插；HDR1*8：单列8引脚接插件；HDR2*13：双列26引脚接插件[13]AD6主要功能是什么？绘制电路原理图，设计印刷电路板（PCB）[14]AD6绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？捕获网格（snap）--控制光标移动步距可视网格（visible）--控制显示网格大小电子网格（electrical）--控制放置操作作用于对象的“吸附”距离[15]将原理图上的内容转换为Word文档的主要操作步骤是什么？左键圈选要转换的区域，复制并在Word文档中粘贴。
电子电气设备设计复习(2)
大小有很大差别。
高电压小电流骚扰源以电场为主（电准稳态场－忽略了感应电压）， 磁场骚扰较小（有时可忽略）。 低电压高电流骚 扰 源 以 磁 场 骚 扰 为 主（磁准稳态场－忽略了位 移电流），电场骚扰较小。
• 随着频率增高，电磁辐射能力增加，产生辐射电磁场，并趋向于远
场骚扰。远场骚扰中的电场骚扰和磁场骚扰都不可忽略，因此需要 将电场和磁场同时屏蔽，即电磁屏蔽。
例4 一屏蔽室的工作频率范围是10KHz ~ 10GHz，要求通风孔的 总通风面积为0. 45m2 ，设计总屏蔽效能为95dB的截止波导通 风窗。 解： • 波导的截止频率： fc = f = 50GHz • 波导的截面形状：选用正方形截面波导 • 波导的截面尺寸： fc = 15×10 9/ a • 波导数目 a = 15×10 9/ fc = 3mm
1.2 滤波器的特性
1. 特性： 插入损耗，频率特性，阻抗特性，额定电流；外形尺 寸，工作环境，可靠性等。
( 1 ) 插入损耗（IL）
衡量滤波器性能的主要指标。定义：
U1 IL 20lg U2
(dB)
U1—— 未接入滤波器，信号源在负载上建立的电压； U2 —— 接入滤波器，信号源在负载上建立的电压。 • IL与信号源频率、源阻抗、负载阻抗等因素有关。
20[5 lg(0.32 0.89 2.51 3.98 7.08)]
76.6(dB)
3、截止波导式通风孔 的屏蔽效能 l
l
l
a 原理： 电磁波频率远低 于波导的最低截止频
D
W
截止频率： （a、D、W 的单位为：cm）
矩形波导：fc10 = 15×10 9/ a （Hz）
H＝ 0
涡流产生的反向磁场增强了金属板侧面的磁场使磁力线在金属板侧面绕行而过。 7
2017-2018学年第2学期—高频电子线路-试题部分-答案版(A)
××大学2017-2018学年第2学期考试试题科目：《高频电子电路》试题(A 卷) 学院： 专业班级： 姓名： 学 号：考试说明：本课程为闭卷考试，答案一律答在后面的答题纸上，答在其它地方无效，可携带 计算器 。
一、选择题（每题1分，共15分，将答案写在答题纸上）1、为了有效地发射电磁波，天线尺寸必须与 相比拟。
（ A ）A.辐射信号的波长B.辐射信号的频率C.辐射信号的振幅D.辐射信号的相位2、LC 串联电路处于谐振时，阻抗 ；LC 并联电路处于谐振时，阻抗 。
（ B ）A.最大 最大B.最小 最大C.最大 最小D.最小 最小3、LC 串、并联谐振电路中，当工作频率大于谐振频率时，阻抗分别呈现（ A ）。
A.感性 容性B.容性 感性C.感性 感性D.容性 容性4、要想获得理想的矩形选频特性，需要采用逼近理想特性的方法，以下哪种逼近法最接近于耦合谐振回路特性（ B ）。
A.巴特沃思逼近B.切比雪夫逼近C.贝塞尔逼近D.椭圆函数逼近5、如下图所示调谐放大器，接入电阻R 4的目的是（ C ）。
A.提高回路的Q 值B.提高谐振频率C.加宽通频带D.减小通频带6、在高频放大器中，多用调谐回路作为负载，其作用不包括（ D ）。
A.选出有用频率B.滤除谐波成分C.阻抗匹配D.产生新的频率成分7、以下几个表征晶体管高频特性的参数，它们频率大小关系正确的是（ D ）。
A.max f f f T >>βB.max T f f f >>βC.max T f f f <<βD.max f f f T <<β8、某超外差接收机的中频f i =465kHz ，输入信号载频f c =810kHz ，则本振信号频率为（ D ）。
A.2085kHzB.1740kHzC.1075kHzD.345kHz得分 阅卷教师9、丙类高频功率放大器中两电源E B 和E C 的作用分别是 和 。
电子设计工程师综合知识笔试题(多套综合含答案).doc
电子设计工程师综合知识笔试题（多套综合含答案）一、是非题（每题1・5分，共24分）k（V）三只普通硅二极管串联，可作2.1伏稳压管使用。
2、（J）在很高频率的条件下工作，晶体二极管将失去单向导电性能。
3、（V ）桥式整流，负载为电容滤波的电路屮，若电容器上的电压为17伏,则整流器输入的交流信号有效值一般要大于17伏。
4、（X）交流放大器级间耦合电容器的容量若减小，则放大器的低频特性将变差，即fL将减小。
5、（X）共发射极晶体管放犬器与共源极场效应管放人器相比，前者所允许的输入信号幅值将大于后者。
6、（X）触发器的置位端（置1端）至输出端的信号延时量一定大于触发器由输入端至输出端的延时量。
7、（X）在实际电路中，与门、与非门的多余输入端口最好都接高电平，以免干扰信号窜入电路。
8、（V ）译码器、加法器、触发器等都属于组合逻辑电路。
9、（V ）计算机系统既应包描硕件系统，也应包描软件系统。
10、（X）计算机的机器语言能为硕件电路所识别，它与所用CPU的类型无关。
11、（V） MCS-51单片机的复位屯平均为低电平，其持续（保持）时间应在2个机器周期以上。
12、（V ）MCS-51单片机与80C51单片机是完全兼容的。
13、（X）要对20HZ~10 k HZ的语音信号进行A/D传换，则釆样信号的频率应在10KIIZ以上。
14、（V ）信号源的输出阻抗一般均较低，电压表的输入阻抗均较高。
15、（X）直流稳压电源的内阻愈高，它的输出电压稳定性能就愈好。
16、（V）扫频仪是用来检测、分析信号频谱结构的一种测量仪器。
二、选择题（每题2分，共26分）1、（ A ）标注为2P2的电容器，其电容值为：A、2.2PFB、22PFC、220PFD、0.22uF2、（ B ）在色环（带）标注的电阻值的电阻体上，棕色代表数字：A、0B、 1C、 2D、 33、（ D ）稳压管、变容二极管在正常工作吋，应：A、二者均加正向电压B、二者均加反向电压C、前者加止向电压，后者加反向电压D、前者加反向屯压，后者加正向屯压4、（ B ）晶体管共集电极放大器与场效应管共漏极放大器的输出电压与输入电压间的相位关系为：A、均为同相B、均为反相C、前者为同相，后者为反相D、前者为反相，后者为同相5、（ A ）—前后沿很陡的方波通过一放大电路，若其输出的方波前后沿变得不陡，其至近似为三角波或锯齿波，其主要原因为：A、放大器的增益不合适B、放大器的下限截止频率化过高C、放大器的上限截止频率fH过低D、放大器的上限截止频率fH过高。
电子工程高考备考知识点重点强化
电子工程高考备考知识点重点强化电子工程是一门应用科学，涉及电子技术、计算机技术、通信技术等多个领域。
在高考备考过程中，强化电子工程相关知识点的掌握对于提高学生的综合素质和竞争力具有重要意义。
本文将对电子工程高考备考知识点进行详细解析，帮助学生系统地掌握重点内容。
1. 电子元件1.1 半导体器件•晶体管（BJT）：NPN型、PNP型•场效应晶体管（FET）：NMOS、PMOS、CMOS•晶闸管、GTO、GRT等1.2 集成电路•数字集成电路：逻辑门、触发器、计数器、寄存器•模拟集成电路：放大器、滤波器、振荡器1.3 传感器•温度传感器•压力传感器•光敏传感器•声音传感器2. 电子电路2.1 数字电路•逻辑函数与逻辑门•组合逻辑电路•时序逻辑电路•数字电路仿真2.2 模拟电路•信号发生与接收2.3 通信电路•调制与解调3. 计算机技术3.1 计算机组成原理•中央处理器（CPU）•输入/输出设备3.2 计算机操作系统•操作系统原理3.3 计算机网络•网络结构与协议•网络层与数据链路层4. 嵌入式系统4.1 嵌入式处理器•嵌入式处理器结构•处理器内核4.2 嵌入式操作系统•嵌入式操作系统原理•实时操作系统（RTOS）•嵌入式应用开发4.3 嵌入式系统设计•硬件设计与接口•软件设计与开发5. 电子工程实践5.1 电子实验•电子仪表与测量•电子元件焊接与调试•电子电路实验5.2 课程设计•设计任务与要求•方案论证与选择•电路设计与仿真5.3 创新与竞赛•科技创新项目•电子设计竞赛•实践经验与总结通过上面所述对电子工程高考备考知识点的详细解析，希望学生能够系统地掌握电子工程的重点内容，提高自己的综合素质和竞争力。
在备考过程中，注意理论联系实际，积极参加电子工程实践，为未来的学习和职业发展打下坚实基础。
祝各位考生高考顺利，前程似锦！## 例题1：晶体管的导通条件问题描述： NPN型晶体管在什么条件下导通？解题方法：1.了解NPN型晶体管的结构和工作原理。
北京工业大学_电子工程设计1考试复习范围_总结
2014-2015电子工程设计笔试复习提纲[1 ]设计温度控制系统选用的温度控制执行部件和控制方式是什么？ 温度控制执行部件：或称受控对象，为半导体制冷片。
控制方式：智能。
控制方式：智能、机械和单片机三种，实验选用的是智能的方式。
控制执行单元模/数 转换器单片机数/模 转换器[2]电阻的参数有哪些？哪些参数与制作材料有直接关系？标称阻值与偏差、负荷功率（额定功率）、温度系数、极限电压、阻值变化规律（电位器）和误 差率；温度系数与材料有直接关系。
常用电抗元件偏差符号表偏差百分数％ 土 0.1 土 0.25 土0.5 土1 ±5 ±10 ±20+ 20+ 30 *50 ■ 80 + 100 ■10 -20 -20 ■20-0 英文字母表示 BCDF JKMS EH曾用符号IIIIII IVVVI备注 精密元件（电阻） ，般元4 牛 适用于一部分电容[4] 常用标注方法标注的电抗元件标称值识别？1 •直标法：在元件表面上直接标出数值与偏差，可以用单位符号代替小数点。
直标法一 II 了然, 但只适用于较大体积元件且国际上不能通用。
，容量：56xlO~9F■楮度：±5% 卜耐压：63 V变传 送 0感 器器0 〜100C 。
q 控温［q 1€ 前向通道后向通道主控单元显加测日日输入控人机交 温结果 主 温数据互单元0 〜100C 。
V 测温2.数码法：用数字表示倍率符号的方法，NNZo NN为两位有效数字，Z为0的个数。
例：排阻上标有152J,表示阻值为1500Q，精度为±5%的排电阻。
3•色码法：用颜色表示数字、倍率符号、偏差的方法。
[5] 印刷电路板手工焊接属于哪种焊接分类、哪种焊接工艺? 钎焊（锡焊）、手工烙铁焊[6] AD6如何使用鼠标进行图面显示操作？Ctrl键+推滚轮：PgUp-放大图面。
Ctrl键+拉滚轮：PgDn-缩小图面。
Shift键+推滚轮：右移图面。
电子工程专业提纲
电子工程专业提纲提纲并没有同学们想象的那么麻烦，只需要简单说明的成文思路即可。
下面是为您搜集整理的电子工程专业，欢迎阅读借鉴。
篇一：提纲ﻭ题目：红外成像系统性能分析的计算机模拟为适应红外热成像系统的要求，本文采用面向对象的程序设计语言DelPhi语言，对红外热成像系统性能的计算机辅助设计探讨了一条有效的途径。
本文对研究课题采用类和目标的定义方法,描述了红外热成像系统中目标、背景、大气传输、红外接收和信号处理等子系统，通过理论分析，在比较的基础上,建立了验证热成像仪静态性能的数学模型，运用Delphi语言和数据库，将数据输入，静态性能计算，结果输出和文件管理等融为一体,一个较完整的软件包。
达到了直观、方便的操作效果。
完成的程序对机载前视红外仪、医用热像仪等具有代表性的几种热像仪进行性能分析，得到的调制函数(MＴF）,噪声等效温差(NETD）等性能参数的数据表格和曲线图,同野外实验所得数据相差误差在10％～２０%左右，该模型基本反映系统特性,满足用户使用和二次开发的需要。
中文摘要3-４ﻭﻭ英文摘要4-5ﻭﻭ目录５-6ﻭﻭﻭ第一章绪论６－15ﻭﻭﻭ１。
1 引言6－8ﻭ 1。
2 的提出和内容8－10ﻭ１.３红外系统性能分析的概况10—１1ﻭ 1。
4 在Ｄｅｌphi语言的实现11-15ﻭﻭ第二章研究对象的类分析15－２62.1 黑体辐射类15－2１ﻭﻭ2．2 大气传输的类建立２１—263。
1 热像仪组成和基本第三章数学模型的建立２６—4２ﻭﻭﻭ技术参数２6—３0ﻭﻭ3.2 静态性能模型的建立30-4０ﻭﻭ３.3视距估算模型的建立40—42ﻭﻭ第四章性能分析的计算机模拟实验42－50ﻭﻭ4．1数据模型在Dｅlphi上实现的流程图4２－４４ﻭﻭ4。
2类和对象在Ｄelpｈi上实现的源程序４4—４7ﻭﻭ 4．3 主程序界面47－５0ﻭﻭ第五章实验结果与分析５０－56第六章结论5６-57ﻭﻭ致谢５7—５8ﻭ５８-６0ﻭ附录60-7４ﻭﻭﻭ篇二:提纲ﻭﻭ题目:激光识别与通信系统若干问题的研究ﻭ本文对激光识别与通信系统的激光发射子系统、PIN光电接收子系统和APD回波接收子系统建立了数学模型.以此为出发点,对其进行了深入的理论分析和实验研究,给出了硬件电路设计的理论依据。
电子产品设计_复习题
电子产品设计_复习题电子产品设计复习提纲及参考答案一、名称解释1、SMT——表面安装技术2、MCM——多芯片组件3、SMC——表面安装元件4、SMD表面安装器件5、DIP——双列直插式6、THT——穿孔插入式印制电路板组装7、HIC——厚／薄膜混合微电子技术8、MCM——多芯片组件9、MSI——中规模集成电路10、SSI——小规模集成电路11、LSI——大规模集成电路12、VLSI—超大规模集成电路13、COB——芯片直接组装到印制电路板技术14、MCM——多芯片组件技术15、SOS——硅芯片-硅基板组装技术16、WSI——大圆片级集成组装技术17、TAB——载带自动焊接技术18、EMC——电子设备的电磁兼容性19、NEMP——强电磁脉冲干扰是指核电磁脉冲20、HEMP——高空核电磁脉冲21、HPM——非核高能微波电磁脉冲22、ESD——静电放电23、EMI——电磁干扰24、EMS——电磁敏感度25、LEMP——雷电电磁脉冲26、TCM——导热模块27、LCM——液冷模块28、LCS——液冷基板29、MTTF——到达故障前的平均时间MTBF——故障间的平均时间30 ESD——静电放电二、填空题、简答题和说明题1、电子组装是什么？电子组装是根据成熟的电路原理图，将各种电子元器件、机电元器件以及基板合理地设计、互连、安装、调试，使其成为适用的、可生产的小到集成电路，大至雷达、通信、超级巨型计算机等电子产品的技术过程。
2、电子组装工艺是什么？电子组装工艺是电子产品的制造工艺，涉及电子产品设计、研制、元器件筛选、装配、焊接、调试、试验、检验、包装等各个方面的工艺过程。
就电子整机产品而言，还涉及制造工艺的技术手段和操作技能，以及生产过程中的质量控制和工艺管理。
3、试说明电子组装的研究内容。
电子组装是一门将成熟电路转变为电子产品的工程科学，其主要研究内容有（1）电路划分与组装总体设计；（2）元器件选型和老化筛选；（3）互连与基板技术；（4）热设计；（5）防护技术；（6）组装连接技术；（7）测试与维修；（8）机械支持和保护。
电子设计工程师认证综合知识考试(辅导讲义)
（二）基本电路与电路基本定律一、基尔霍夫定律（1）基尔霍夫电流定律（KCL ）：在集总参数电路中，任何时刻，对任一结点，所有流出（或流入）该结点的支路电流的代数和等于零。
0=∑i注意：1.流出结点的电流取“+”，流入结点的电流取“-”；2.电流的流入和流出依据电流的参考方向而定；3.求和应对该结点的所有支路电流进行，不应遗漏。
（2）基尔霍夫电压定律（KVL ）：在集总参数电路中，任意时刻，沿任意回路，所有之路电压的代数和等于零。
0=∑u注意：1.首先应选定一个回路的绕行方向（顺时针或逆时针）；2.之路电压的参考方向与绕行方向一致取“+”，反之则取“-”；3.求和应遍及该回路中所有的支路电压，不应遗漏。
二、戴维宁定理（含源一端口的等效）一个含源一端口（含独立源、线性电阻和受控源），对外电路而言，可以用一个电压源和电阻的串联组合等效置换；电压源的电压等于含源一端口的开路电压，电阻等于含源一端口内部所有独立源置零后的输入电阻。
注意：1.应用时，应熟练求解oc u 、sc i 和eq R 等参量，（scoc eq i u R =） 2.等效时，应注意电压源的参考方向和oc u 一致。
三、叠加定理在线性电路中某处的电压或电流都是电路中各个独立源单独作用时，在该处分别产生的电压或电流的叠加。
注意：1.理解什么是“各个独立源单独作用”；2.注意各分量的参考方向要尽量一致；3.受控源时钟保留在各分电路中；4.功率不适用于叠加定理。
附：引申戴维宁定理——诺顿定理——最大功率传输定理；叠加定理——齐次定理。
四、滤波器根据输出端口对信号频率范围的要求，设计专门的网络，置于输入、输出端口之间，使输出端口所需要的频率分量能够顺利通过，而抑制不需要的频率分量，这种具有选频功能的中间网络被称之为滤波器。
通带——希望保留的频率范围；阻带——希望抑制的频率范围。
滤波器可分为：低通滤波器、高通滤波器、带通滤波器、带阻滤波器四种形式。
电子工程电路设计基础(知识点)
电子工程电路设计基础（知识点）一、简介电子工程电路设计是电子工程师必备的基础知识之一。
在电子产品的设计与开发过程中，电路设计是至关重要的环节。
本文将介绍一些电子工程电路设计的基础知识点。
二、电路元件1. 电阻器电阻器是电子电路中最基本的元件之一。
它的作用是抵抗电流，从而控制电路的电流强度和电压。
2. 电容器电容器用来储存电荷，并用于调节电路的电压和电流。
它根据储存电荷的方式可分为电解电容器、铝电解电容器、陶瓷电容器等。
3. 电感器电感器是用来储存电能的元件，它通过磁场感应产生电压，起到储能的作用。
4. 转换器转换器用于将电源的电压转换为适合电路工作的电压。
常见的转换器有升压转换器和降压转换器。
三、电路拓扑结构1. 串联电路串联电路是将电路中的元件按照一定顺序连接起来，电流依次通过每个元件。
串联电路的特点是电流在各个元件中相等，电压之和等于总电压。
2. 并联电路并联电路是将电路中的元件同时连接在一起，电流在各个元件中分流。
并联电路的特点是电流之和等于总电流，电压在各个元件中相等。
3. 混联电路混联电路是串联电路与并联电路的结合，既有串联的特点，又有并联的特点。
混联电路可以灵活地应用于各种电路设计中。
四、数字电路和模拟电路1. 数字电路数字电路使用逻辑门和触发器等元件来处理数字信号。
它的特点是信号离散，只有两个状态：低电平和高电平。
2. 模拟电路模拟电路将连续变化的物理量转换为电压或电流信号。
它的特点是信号连续变化，可以表示各种实际物理量。
五、常见电路设计1. 放大电路放大电路是指将输入信号放大为更大幅度的输出信号的电路。
常见的放大电路有放大器和运算放大器。
2. 滤波电路滤波电路用于去除电路中的杂波和噪声，使得输出信号更加纯净。
常见的滤波电路有低通滤波器和高通滤波器。
3. 时序电路时序电路用于控制电路的运行时间和时序关系，常见的时序电路有计数器和触发器。
六、常见电路设计软件1. ProtelProtel是一款专业的电子电路设计软件，提供了丰富的元件库和完善的电路仿真功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017-2018电子工程设计-1笔试复习提纲(学生用)
[1]用于传感器信号处理的电路叫什么？信号调理器或变送器。
用于将模拟信号转换为数字信号的电路叫什么？模/数（A/D）转换电路。
用于将数字信号转换为模拟信号的电路叫什么？数/模（D/A）转换电路。
[2]一般项目研发至少包括哪几个主要环节？
需求分析，关键部件设计，方案设计，细节设计，设计实现，测试（评价）
[3]电抗元件标称值E24系列数值规范规定的数值分布是什么？用于标识电阻
1.0 1.1 1.2 1.3 1.5 1.6 1.8
2.0 2.2 2.4 2.7
3.0 3.3 3.6 3.9
4.3 4.7
5.1 5.6
6.2 6.8
7.5
8.2
9.1
[4]电抗元件参数常用标注方法有哪些？P6
直标法：将元件的参数直接标示在元件上；
数码法：用数字表示倍率符号的方法，NNZ。
其中NN为二位有效数字，Z为“0”的个数；
色码法：用颜色表示数字，倍率符号，偏差的方法。
“棕、红、橙、黄、绿、蓝、紫、灰、白、黑”分别表示“1234567890”10个数字。
用“金、
银、无色”分别表示±5%、±10%、±20%三种偏差。
[5]小于1的倍率符号之间具有什么样的换算关系？
[6]普通电抗元件精度标记方法有哪些？如何标注？
精密元件
一般元件
[7]单、双面印刷电路板如何定义？各有几种基本元素？
单面板：元件和布线分别在两面上
双面板：元件和布线在板子的两面都有
说明字符，焊盘，过孔（单面板没有），线条，图形符号，阻焊膜
[8]实验中使用的AT969A电烙铁采用的是哪种控温方式？
调温控温电烙铁，实时温度检测形成的闭环控温。
[9]AD6进行印刷电路板设计都需要建立哪些文件？建立工程文件、原理图设计文件
[10]AD6如何使用快捷键进行图面显示操作？
[11]AD6绘制原理图时，用于元件移动的按键操作有哪些？
直线移动、顺时针旋转（Space）、翻转（X-水平翻转Y-垂直翻转）
[12]AD6的电阻、电容、二极管、三极管等常用元件封装如何命名？封装名中各部分具有什么含意？
电阻：AXIAL0.3，表示电阻+引脚间距0.3英寸
普通电容：RAD0.1，表示电容+引脚间距0.1英寸
电解电容：RB.1/.2，内经0.1英寸，外径0.2英寸
二极管：DIODE0.3，表示二极管+引脚间距0.3英寸
三极管：TO-5 引脚品字排列间距0.1'', TO-126引脚一字排列间距0.1'' TO-92B引脚一字排列间距0.05，TO-18引脚品字排列间距0.05
DIP-40：40引脚双列直插；HDR1*8：单列8引脚接插件；HDR2*13：
双列26引脚接插件
[13]AD6主要功能是什么？绘制电路原理图，设计印刷电路板（PCB）
[14]AD6绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？
捕获网格（snap）--控制光标移动步距
可视网格（visible）--控制显示网格大小
电子网格（electrical）--控制放置操作作用于对象的“吸附”距离
[15]将原理图上的内容转换为Word文档的主要操作步骤是什么？
左键圈选要转换的区域，复制并在Word文档中粘贴。
[16]如何识别普通二极管和普通电解电容的正、负极？二极管看黑道，电容看白道
[17]封装名中DIP、SIP各自代表的意义是什么？
DIP是双列直插式封装技术、SIP是单列直插式封装技术
[18]开关直流稳压电源的优缺点是什么？功耗小、发热量小、效率高，纹波、噪声大，动态响应特性差，实现电路相对复杂，成本较高。
[19]计算整流滤波电路滤波电容的最低耐压值？
[20]传感器信号处理电路的主要任务是什么？
传感器信号处理电路的主要任务是进行信号变换，最终将传感器输出的不同形式的弱电信号转换为后续电路能够处理的标准电压信号。
[21]从变送器电路的特性曲线分析电路标定存在哪些问题？
可能存在问题包括放大倍数不够或过大，零点偏低或偏高。
即T = 0℃时，v0≠0V；T = 100℃时，v0≠5V。
v0小于0V时应增大VR1电阻。
v0大于5V时应减小VR2电阻。
[22]为三种原里的变送器设计一个指标测试系统并设计测试方法。
零点测试(输入0度传感器测温信号，测输出端电压)；
满度测试(输入100度传感器测温信号，测输出端电压)；
误差测试(多个注入传感器测温信号，测输出电压),真实环境测试，分析数据得出结论
[23]为基于三种原理的变送器设计输出小于-0.7V和输出大于5.7V的故障诊预案。
输出负向饱和
输出正向饱和
运放同相端悬空
运放开环
恒流补偿电路短路
输出正向饱和
输出负相饱和
运放开环
运放同向端悬空
AD592-输出断路
AD592+端+12V断路
输出正向饱和
运放同向端悬空
运放开环
补偿电压输入断路
输出负相饱和
运放同向端悬空
运放开环
测温信号输入断路
AD592-负电源开路
测温信号AD592+输入端断路
[24]对三种不同原理的变送器进行测温上限大于100℃和测温下限小于0℃的量程扩展设计。
[25]设计一个互补输出的功率放大器？。
