振动分析案例(48个实例)
机械振动案例分析(专业材料)
稻谷书屋
11
一种吸声型的声屏障结构
利用声屏障将声源 和保护目标隔开
稻谷书屋
12
高架桥上的吸声屏障
高架桥上的吸声 与隔振组合屏障
稻谷书屋
13
在坦克炮塔内，陀螺仪、加速度计及角度传 感器不断地测定各种运动载荷，车载计算机根 据这些信息计算并发出抵消这些运动的控制指 令，通过伺服系统使炮塔相对于底盘水平转动、 火炮相对于炮塔高低俯仰，从而使坦克即使在 不断颠簸的运动中也能将火炮准确地对准目标。
稻谷书屋
19
振动的利用
“振动利用工程学” 是20世纪后半期逐渐形成和发展起来的一 门新学科，振动利用工程的发展使世人瞩目。就振动机械来说， 目前已成功应用于工矿企业中的振动机器已发展到数百种之多， 在许多部门，如采矿、冶金、煤炭、石油化工、机械、电力、水 利、土木、建筑、建材、铁路、公路交通、轻工、食品和谷物加 工、农田耕作以及在人类日常生活过程中。
稻谷书屋
4
战国初期为了防御敌国的地道战术在《墨子．备学篇》记载 了一种防御方式 ，守军在城内沿城墙根约每隔6米挖一口井。 深约3米左右。让陶工烧制坛子，有耳朵灵敏的人日夜值班， 并将耳朵贴在坛口侦听。如果敌人正在挖地道，通过坛中的 声音就能觉察。这种方法不仅能判断敌人否在挖洞，还能从 不同的坛口的声音确定声源方向。即地道的大致方位。这个 方法很有振动学理论根据。因为敌人挖地道的声波经同地下 传到坛子，坛子内空气柱发生共鸣，再引起坛口蒙皮的振动， 因此声音就大了
车载火炮稳定系统
稻谷书屋
14
振动引起的转子系统破坏
稻谷书屋
15
如果在加工时有强迫振动，又称为激励振动，它是由周期变 化的激振力所引起的，例如主轴回转不平衡、电机振动、传 动部件有缺陷，以及周围有振动源通过地基传给加工设备的 振动等，都会产生振纹。电机是主要动力源，也是振动源， 电机的振动对加工的影响很大。
振动诊断分析案例(十四)
振动故障分析诊断案例某公司动力厂新建1台25 MW抽凝式汽轮发电机组，汽轮机型号为C25-3．43／0．49-6，配套发电机型号为QrW一30-2C型。
汽轮发电机轴系临界转速设计值为1690r／min，汽轮机与发电机采用刚性联轴器连接，轴系结构示意图如图1所示。
1 汽轮发电机组调试运行过程中的异常振动情况汽轮发电机组安装基本完成以后，2010年5月2日晚上22：38，机组首次冲转，工作转速稳定运行时，机组#l一#4轴瓦3个方向最大振幅仅11um，所有测点振幅都在优良范围内。
5月3日10：56，第二次冲转，机组进行超速试验，超速试验过程中，机组振动平稳，最高转速3 270 r／min时，#1一#4轴瓦垂直振幅分别为8．4、14．4、6、5．8um。
5月12日机组带负荷正常运行时两次出现异常振动，情况如下：(1)12日10：38，发电机并网，11：09，负荷4 700 kW时振动突增，汽轮机轴瓦振动l1、2 V达134、170um，11：10停机，降速过程轴瓦振幅为35—40um。
(2)机组DCS振动曲线记录了一次异常振动发生过程，具体数据见表1。
从表1中可见：12日22：50，机组带负荷正常运行时，汽轮机#1、#2轴瓦振动正常，分别为11、15um；23：08，#2轴瓦振幅首先增加到30 um，23：09，#1、#2轴瓦振幅同时增加到87、106 um，23：10，#1、#2轴瓦振幅迅速增加到115、133um，23：12，停机前#1、#2轴瓦振幅分别达126、170um；转速降低到2960 r／min时，汽轮机#1、#2轴瓦振幅仍然较大。
汽轮机振动突变的整个过程中，发电机#4轴瓦振幅变化不大。
2 汽轮发电机组异常振动原因分析及处理2．1汽轮发电机组异常振动原因排查2．1．1汽轮发电机组静态检查12日停机后检查#1、#2、#3瓦，轴瓦金属乌金有磨损痕迹。
厂家给定：#1轴瓦顶隙为0．28—0．32mm，舵轴瓦顶隙为0．30—0．40 mm。
振动分析案例(48个实例)
实例No.7某油气田平台中甲板压缩机平台振动故障诊断
实例No.8某循环气压缩机管道振动和噪声故障
实例No.9某原油泵进口管道共振故障的诊断和排除
实例No.10某立式泵严重共振引起叶轮轴疲劳断裂故障的诊断
实例No.11某往复式空压机的出口管道共振故障的诊断
实例No.12某锅炉给水泵的流体动力振动故障的诊断
1996年11月2日某大型裂解气压缩机中压缸两端轴承座振动突 增数倍，诊断为转子严重不平衡!开缸检查证实，因进口过滤 器支承块断裂，刮下大量积精品焦课件，堆积在转子上造成严重不11 平 衡!经清焦处理，开车证实：振动恢复正常。
Case History #2 Rotor Unbalance
实例NO.2 30万吨/年乙烯装置裂解 气压缩机组转子动不平衡故障
Typical Spectrum典型的频谱
严重不平衡的典型频谱
Typical spectrum shows dominant GMF典型频谱表明转 子转速频率突增，这是精典品课型件 的转子不平衡的特征12!
实例No.41一次风机电动机转子与定子之间气隙变化故障的诊断
实例No.42某离心式冷水机(约克)电动机定子偏心或定子绝缘层短路故障诊断
实例No.43某干燥机排风机电动机转子条松动故障的诊断
实例No.44某变速交流感应电动机转子条松动故障的诊断
实例No.45某离心式冷水机(约克)电动机相位故障的诊断
实例No.46某电厂大型引风机电动机多根转子条断裂故障的诊断
实例No.19某驱动箱伞齿轮高噪声和振动故障的诊断
实例No.20某电动机转子条故障
实例No.21某纸机滚动轴承外环故障
实例No.22某纸机滚动轴承外环故障
实例No.23某纸机滚动轴承内环故障
振动诊断分析案例(十五)
振动故障分析诊断案例一、概述某热电装置有两台CFB锅炉，每台各配有I台一次风机、I台二次风机和1台引风机。
一次风机的转速1460 r／min，额定功率2500 kW，全压为22 kPa，流量335610 n13／h。
风机结构型式为双吸单出双支撑单级离心风机，风机与电机间采用带加长节的膜片联轴器联接，风机轴承采用带座滑动轴承，风机前后轴承各有一个bentlyl900测振探头。
二、存在问题2010年的一次风机在检修后运行过程中非驱动端轴承振动增大，从开机时<3 mm／s增大到4．5 mm／s，振动绝对值虽然还未超出允许值，但风机轴承尤其是非驱动端轴承基础平台及平台周边2-3 m范围内地面振感强烈，而2#CFB锅炉一次风机轴承振动在2 mn/s以下，可以确定一次风机存在某种机械故障。
三、故障诊断及处理道奇轴承在顶部有一个调整螺丝用以调整轴瓦紧力(图1)．按照风机厂家说明书要求，轴承安装时需将力矩扳手调整至2500 in．lb(约282 N·m)拧紧调整螺丝。
发现轴承振动增大后，将力矩扳手调整至280 N·m重新上紧，调整螺丝不动。
对机组振动进行监测，以进一步分析故障原因，风机测点布置。
见图2。
由表l可知。
风机测点4水平方向振动最大，振动值为4．7 mm ／s。
从测点4水平方向测点的时域波形(图3)和振动速度频谱(图4)可以看出，振动频谱主要表现为1倍频，同时伴随较丰富的谐频，从时域波形来看，有周期性冲击碰摩现象；而测点3的振动速度频谱有丰富谐频及整分数倍频率(图5)。
分析认为可能原因为：①轴瓦磨损或轴瓦间隙偏大；②机组动静部分间隙不均造成周期性的碰摩，可能是风机轴封碰摩或叶轮与机壳处气隙过小引起摩擦；③转子的运行过程出现不平衡或不对中。
锅炉停炉进行年度例行检修，借此机会对风机进行检查，重点是针对状态监测分析的原因做相应检查。
①检查风机轴瓦，风机轴瓦完好。
根据厂家图纸要求重新调整风机轴瓦间隙、找正对中。
振动大实例与原因分析PDF
1倍频振动大除了动平衡还应检查什么750KW异步电机3000V工频2极轴长2M6轴瓦档轴颈80mm端盖式滑动轴承中心高500mm。
检修后空载试车垂直4.6mm/s水平6.5mm/s轴向1.2mm/s振动较大振感很强。
振动频谱1倍频4-5mm/s2倍频1-2mm/s断电后1倍频2倍频值一点点降下来的。
据维修技师反应3年前空载试车也是振动大到现场连上机械接手在转就好了于是到现场安装试车结果振动还是大。
重新拆回车间转子在动平衡机上做了动平衡装配时轴瓦间隙也重新复测了。
再试车振动比原来还大了点频谱和原来一样。
我问了维修人员动平衡配重2面都加了轴瓦间隙都在标准里面。
请问做动平衡时是在1300-1500左右做的有无可能在3000转时平衡改变了除了动平衡还要检查其他什么可能是共振问题这个规格的电机转子固有频率接近5ohz 本案例中应大于50hz 动平衡后单机试转仍大是由于加重后固有频率下降更接近转频所以振动有升无减请注意动平衡的速度不是工频平衡本身可能是合格的联合运行振动值更大是由于连接上了被驱动设备形成转子副电机转子带载后固有频率下降较多更接近工频。
所以振动愈发的大其实就一句话组合转子的固有频率小于原来单体的好像这么说的原话不记得了据统计有19的设备振动来自动不平衡即一倍频而产生动不平衡有很多原因。
现场测量的许多频谱结果也多与机器的一倍频有关系下面仅就一倍频振动增大的原因进行分析。
一、单一一倍频信号转子不平衡振动的时域波形为正弦波频率为转子工作频率径向振动大。
频谱图中基频有稳定的高峰谐波能量集中于基频其他倍频振幅较小。
当振动频率小于固有频率时基频振幅随转速增大而增大当振动频率大于固有频率时转速增加振幅趋于一个较小的稳定值当振动频率接近固有频率时机器发生共振振幅具有最大峰值。
由于通常轴承水平方向的刚度小振动幅值较大使轴心轨迹成为椭圆形。
振动强烈程度对工作转速的变化很敏感。
1力不平衡频谱特征为振动波形接近正弦波轴心轨迹近似圆形振动以径向为主一般水平方向幅值大于垂直方向振幅与转速平方成正比振动频率为一倍频相位稳定两个轴承处相位接近同一轴承水平方向和垂直方向的相位差接近90度。
转动设备常见振动故障频谱特征及案例分析

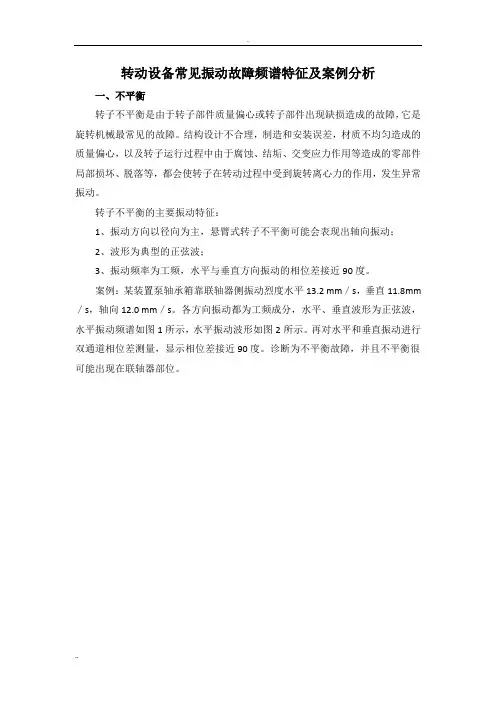

转动设备常见振动故障频谱特征及案例分析一、不平衡转子不平衡是由于转子部件质量偏心或转子部件出现缺损造成的故障，它是旋转机械最常见的故障。
结构设计不合理，制造和安装误差，材质不均匀造成的质量偏心，以及转子运行过程中由于腐蚀、结垢、交变应力作用等造成的零部件局部损坏、脱落等，都会使转子在转动过程中受到旋转离心力的作用，发生异常振动。
转子不平衡的主要振动特征：1、振动方向以径向为主，悬臂式转子不平衡可能会表现出轴向振动；2、波形为典型的正弦波；3、振动频率为工频，水平与垂直方向振动的相位差接近90度。
案例：某装置泵轴承箱靠联轴器侧振动烈度水平13.2 mm／s，垂直11.8mm ／s，轴向12.0 mm／s。
各方向振动都为工频成分，水平、垂直波形为正弦波，水平振动频谱如图1所示，水平振动波形如图2所示。
再对水平和垂直振动进行双通道相位差测量，显示相位差接近90度。
诊断为不平衡故障，并且不平衡很可能出现在联轴器部位。
解体检查未见零部件的明显磨损，但联轴器经检测存在质量偏心，动平衡操作时对联轴器相应部位进行打磨校正后振动降至2.4 mm／s。
二、不对中转子不对中包括轴系不对中和轴承不对中两种情况。
轴系不对中是指转子联接后各转子的轴线不在同一条直线上。
轴承不对中是指轴颈在轴承中偏斜，轴颈与轴承孔轴线相互不平行。
通常所讲不对中多指轴系不对中。
不对中的振动特征：1、最大振动往往在不对中联轴器两侧的轴承上，振动值随负荷的增大而增高；2、平行不对中主要引起径向振动，振动频率为2倍工频，同时也存在工频和多倍频，但以工频和2倍工频为主；3、平行不对中在联轴节两端径向振动的相位差接近180度；4、角度不对中时，轴向振动较大，振动频率为工频，联轴器两端轴向振动相位差接近180度。
案例：某卧式高速泵振动达16.0 mm／s，由振动频谱图(图3)可以看出，50 Hz（电机工频）及其2倍频幅值显著，且2倍频振幅明显高于工频，初步判定为不对中故障。
