GN19隔离开关说明书
GN19—10全工况系列户内高压隔离开关
G 隔1 9离 开 1关 全 工 况 系 列 户 内 高 压
限
一
压 隔 离开 关
,
全 工 况 系 列 户 内高
,
面 出现凝
c 的 露 9情 况 1 1下 仍 可 正 常 工
9 一1 0 系列 是在 G N 1 隔离开 关 的基 础 上 更 换 上 耐 凝 露 的绝 缘 子
,
作
用
,
特 别 适合 在 多 雨 潮 涅 的 地 区 使 本产 品 已在 凝 露条 件 下
电
话
:
4 咬4 8 7 4 0 4626 5102 60
电报挂 号
地 址
:
:ห้องสมุดไป่ตู้
邮政 编 码
:
,
。
保 持 了原 产 品 除 绝 缘 子
了
,
通过
。
以外 的全 部零 件 及 原 产 品 的 基本
7 5 kv
雷 电冲 击 电压 试验 和
参数和 装 配 要 求 使 之 能在 设 备 表
d Zk v 工
频 电压 试 验 并 获 得 成 功
,
工厂 名称
:
广 州 市高 华 电 器 厂
广 州 市泰 沙 路 金 紫 里 直 街 1 4 号
隔离开关讲解
对隔离开关的基本要求
1、具有明显的断点。 2、应有可靠的绝缘。 3、具有足够的热稳定、动稳定。 4、操作性能好。 5、结构简单、动作可靠。 6、带接地刀闸的隔离开关必须装设连锁机构。
• 隔离开关的作用
• 1、隔离电源，保证安全，电气设备检修时，用隔离开关将 需要检修的电气设备与带电的电源隔离，形成明显可见的 断开点，以保证检修人员和设备的安全。
1 户内式隔离开关：GN19系列隔离开关
1－静触头；2－基座；3－支柱绝缘子；4－拉杆绝缘子；5－动触头
每相导电部分主要由触刀(动触头)和静触头组成。静 触头是安装在固定于底架上面的两个支持绝缘子上，触刀 的一端通过螺栓轴销与一个静触头链接，转动触刀与另一 端静触头构成可分连接。触刀中间有拉杆瓷瓶，两端都有 夹紧弹簧，维持触刀对静触头的压力。
一.导电部分：
• 通过支持绝缘子固定在底座上，用于关合和断开电路，主 要包括由操作绝缘子带动而转动的刀闸（动触头或导电 杆）、固定在底座上的静触头和用来连接母线或设备的接 线端。刀闸常由两条或多条平行的铜板或铜管组成，铜板 的厚度和条数由隔离开关的额定电流决定。对电压等级较 高的隔离开关，由于对地距离较高，为了便于母线和电气 设备的检修，隔离开关还带有接地刀闸，用其来代替接地 线，而且还要在两者之间装设机械闭锁装置，以保证操作 顺序的正确性。
隔离开关型号及技术数据
G–高压隔离开 产品名
关
称
N-户内 式
W-户外 式
安装场 所
设计序 号
额定电压（ kV）
其他标志-G-高原型
额定短时耐受电流（ kA）
额定电流（
A） T- 统一设计
结构标 志
G-改进型 C-穿墙型 D-带接地开
GN19-24C隔离开关使用说明书
31.5
GN19-12C/630-20
24
630
20
50
GN19-12C/1000-31.5
24
1000
31.5
80
GN19-12C/1250-40
24
1250
40
100
五、安装尺寸图
六、订货须知
1） 订货时应注明产品型号、额定电压、额定电流及操动机构型号安装方式；
2） 隔离开关与操动机构配套供应，根据用户要求亦可单独供应。
二、型号及其含义
三、使用环境条件
1、海拔高度不超过1000m；
2、周围空气温度：上限+40℃，下限-30℃；
3、相对湿度：日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超过8度；
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。
四、主要技术参数
型号
额定电压
（KV）
额定电流
（A）
4S额定短时耐受电流
制造:上海昌开电器有限公司
GN19-24(C)系列户内交流高压隔离开关
一、用途
GN19-24(C)系列户内交流高压隔离开关适用于交流50Hz，额定电压24kV及以下电力系统中，配用型人力操作机构，作为在有电压而无负载情况下，分合电器之用。隔离开关配用CS6-1手动型操动机构。
本产品性能符合《交流高压隔离开关和接地开关》标准规定。
（有效值）（KA）
额定峰值耐受电流
（KA）
GN19-24/400-12.5
24
400
12.5
31.5
GN19-24/630-20
24
630
20
50
GN19-24/1000-31.5
gn19-10q型隔离开关参数
gn19-10q型隔离开关参数GN19-10Q型隔离开关是一种常用的高压开关设备，具有很多重要的参数。
以下将详细介绍这些参数，并对其作用进行解释。
1.额定电压（Rated Voltage）：GN19-10Q型隔离开关的额定电压一般为10kV。
额定电压是指设备能够正常工作的电压范围，超过该电压范围可能会导致设备损坏或失效。
2.额定电流（Rated Current）：GN19-10Q型隔离开关的额定电流一般为630A。
额定电流是指设备可以安全工作的电流范围，超过该电流范围可能导致设备过载，甚至发生火灾等危险。
3.隔离开断能力（Isolation Breaking Capacity）：GN19-10Q型隔离开关的隔离开断能力一般为20kA。
隔离开断能力是指设备可以安全切断电路的能力，超过该能力可能导致开关无法正常切断电路。
4.雷电冲击耐受能力（Lightning Impulse Withstand Voltage）：GN19-10Q型隔离开关的雷电冲击耐受能力一般为75kV。
雷电冲击耐受能力是指设备可以安全承受雷电冲击的能力，超过该能力可能导致设备受损。
5.支路电流耐受能力（Short-time Withstand Current）：GN19-10Q型隔离开关的支路电流耐受能力一般为20kA。
支路电流耐受能力是指设备可以安全承受短时间的大电流冲击的能力，超过该能力可能导致设备受损。
6.短路开断能力（Short-circuit Breaking Capacity）：GN19-10Q型隔离开关的短路开断能力一般为20kA。
短路开断能力是指设备可以安全切断电路的能力，超过该能力可能导致开关无法正常切断电路。
7.防护等级（Protection Level）：GN19-10Q型隔离开关的防护等级一般为IP4X。
防护等级是指设备对外界固体物质、液体物质和外界触摸的保护能力，数字越高表示防护能力越强。
8.操作机构额定操作力（Rated Operating Force）：GN19-10Q型隔离开关的操作机构额定操作力一般为≤200N。
gn19隔离开关电气符号
在电气工程图纸和相关技术资料中，隔离开关的电气符号通常表示为"GN19"。
这个符号代表了隔离开关的基本型号和特性。
"GN"通常代表隔离开关的系列名称，而"19"则可能表示该隔离开关的额定电流或特定规格。
这个符号简洁明了，能够快速识别出隔离开关的类型和规格。
此外，根据不同的设计和技术规格，隔离开关的电气符号可能还包含其他信息，例如操作方式、极数、是否带接地等。
这些信息有助于更准确地描述隔离开关的功能和用途，并为电气工程师和相关技术人员提供准确的指导。
总的来说，使用统一的电气符号能够方便技术交流和专业合作，提高电气设计和安装的准确性。
通过理解和正确使用这些电气符号，专业人员能够更好地理解和评估电路系统的构成和功能。

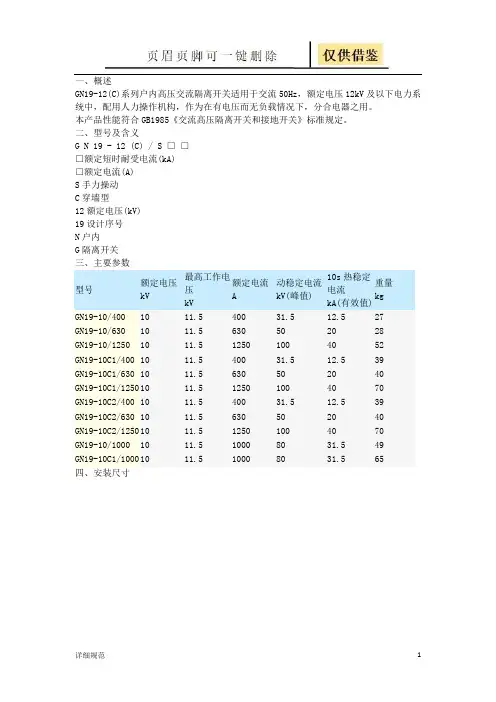

GN19隔离开关说明书(详实材料)
一、概述GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。
本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。
二、型号及含义G N 19 - 12 (C) / S □□□额定短时耐受电流(kA)□额定电流(A)S手力操动C穿墙型12额定电压(kV)19设计序号N户内G隔离开关三、主要参数型号额定电压kV最高工作电压kV额定电流A动稳定电流kV(峰值)10s热稳定电流kA(有效值)重量kgGN19-10/400 10 11.5 400 31.5 12.5 27 GN19-10/630 10 11.5 630 50 20 28 GN19-10/1250 10 11.5 1250 100 40 52 GN19-10C1/400 10 11.5 400 31.5 12.5 39 GN19-10C1/630 10 11.5 630 50 20 40 GN19-10C1/1250 10 11.5 1250 100 40 70 GN19-10C2/400 10 11.5 400 31.5 12.5 39 GN19-10C2/630 10 11.5 630 50 20 40 GN19-10C2/1250 10 11.5 1250 100 40 70 GN19-10/1000 10 11.5 1000 80 31.5 49 GN19-10C1/1000 10 11.5 1000 80 31.5 65 四、安装尺寸五、订货须知订购是须注明：1、产品型号、额定电压、额定电流及操动机构型号、安装方式。
2、隔离开关与操动机构配套供应，也可单独供应。
上海昌开电器有限公司。
GN19隔离开关安装使用说明书
GN19-12 GN19-12C型系列户内高压隔离开关安装使用说明书西安高压隔离开关厂产品概述GN19-10系列户内高压隔离开关（以下简称隔离开关）为额定电压10kV，三相交流50Hz的户内装置，作为有电压而无负载的情况下分合电路之用。
2使用环境条件及安装场所a.海拔高度不超过1000米;b.环境温度不高于＋40°C,不低于－30°C;c.相对湿度不大于90%,(＋25°C);d.应无剧烈震动、摆动或冲击的场所；e.应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其它爆炸性、侵蚀性物质。
3 技术参数4 隔离开关结构及工作原理GN19-12/400、630、1000、1250A型隔离开关的每一相导电部分通过两个支柱绝缘子固定在底架上，（GN19-12C/400、630、1000、1250A型隔离开关则一个为支柱绝缘子，一个为瓷套绝缘子）三相平行安装、导电部分由触刀、静触头、触座（或导电杆）组成。
每一相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴连接。
主轴通过手柄与连杆（用户自备）和CS6-1型手力操动机构相连在一起连动。
触刀由两片槽型铜板组成，它不仅增大了触刀散热面积对降低温度有利，而且提高了触刀的机械强度，使开关的动热稳定性提高，触刀一端通过（销轴）安装在触座上（或导电杆上）。
另一端与静触头相连接，而触刀的接触压力通过两端的弹簧来维持。
GN19-12(C)/1000、1250A在接触处安装有磁锁板，加磁锁板的目的是，当很大的短路电流通过时增强了触刀两槽型触刀之间的吸引力。
亦增强了接触处的接触压力，因而提高了开关的动热稳定性。
GN19-12©/400、630A隔离开关通过的电流小，因此无需加磁锁板。
底架装配：由底架、主轴、限位板、停挡及挡圈组成。
限位板主要用来保证导电触刀“分”“合”时所得到要求的终点位置。
5 安装与调整安装前的准备工作打开包装箱，按照装箱单检查产品备件及随机附带技术文件是否齐全，检查产品在运输过程中有无损伤。
GN19隔离开关说明书
G N19隔离开关说明书-CAL-FENGHAI.-(YICAI)-Company One1
一、概述
GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。
本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。
二、型号及含义
G N 19 - 12 (C) / S □□
□额定短时耐受电流(kA)
□额定电流(A)S手力操动C穿墙型12额定电压(kV)19设计序号N户内G隔离开关
四、安装尺寸
五、订货须知
订购是须注明：1、产品型号、额定电压、额定电流及操动机构型号、安装方式。
2、隔离开关与操动机构配套供应，也可单独供应。
上海昌开电器有限公司。
GN2-12～40.5隔离开关使用说明书
GN2-12～40.5(D)系列户内交流高压隔离开关,系三相交流50Hz的高压开关设备。用于电压10～35kV的电力系统中，作为有电压无负载的情况下分、合电路之用。该开关配用CS6-2型手动操作机构或CX6电动机构。
注：GN2-27.5型户内隔离开关配用CJ8型电动操动机构，主要用于电气化铁路，资料另外提供。
40
16
GN2-40.5/630-Ⅱ
40.5
630
40
16
GN2-40.5/1250-Ⅰ
40.5
1250
70
25
GN2-40.5/1250-Ⅱ
40.5
1250
70
25
三、结构简介
该隔离开关为三相联动式，由底架、转轴及联动板、支柱绝缘子、导电闸刀几静触头等部分组成。转轴装在底架上，轴上焊有联动板，通过拉杆绝缘子与闸刀相连。转轴两端伸出底架，其任何一端均可与操动机构相连进行分、合闸。本系列隔额定电压/kV
额定电流/A
动稳定电流（峰值）/kV
热稳定电流（有效值）/kA
10s
6s
GN2-12/2000
12
2000
80
36
GN2-12/3000
12
3000
100
50
GN2-20/400
20
400
50
10
GN2-40.5/400
40.5
400
50
20
10
GN2-40.5/400 (全工况)
四、安装尺寸
五、订货须知
订货时须注明产品型号、名称、额定电压、额定电流及操动机构型号及是否接地。
40.5
400
50
10
变电站设备之隔离开关
➢ （4）t秒热稳定电流（It）： t秒热稳定电流是指在t秒内，通过
隔离开关使其各部分发热不超过短在时通发过热这允一许电流温后度，的隔最大短路
电流。它是标志隔离开关承受短路离电开流关热不效应应损坏能而力是的能一个重要
参数。
继续正常工作。
➢ （5）动稳定电流（ies）：动稳定电流亦称极限通过电流。动稳 定电流是指隔离开关在合闸位置时，允许通过的短路电流最大 峰值。
二、隔离开关的分类
户内式
按装设地点 户外式
按极数
单极 三极
旋转式 按动作方式 摆动式
插入式
单柱式 按绝缘支柱数目 双柱式
三柱式
手动式 按操动机构 电动式
气动式
按有无接地刀闸
带接地刀闸 不带接地刀闸
220kV双柱水平开启式CR2
220kV三柱水平开启式DR2
KR5双柱折臂伸缩式
PR2单柱垂直开启剪刀式隔离开关
4、 GW7系列户外式隔离开关
静触头 三柱式隔离开关
绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7－220型
导电闸刀 传动装置 底座 操动机构
5、单柱垂直伸缩式户外交流高压隔离开关
导电关节
静触头
导电闸刀 绝缘支柱
传动装置 底座
操动机构
GW10－252型
6、双柱水平伸缩式结构，闸刀水平伸缩，分合状态清晰， 便于巡视。隔离开关制成单极形式，由三个单极组成一台三 相隔离开关。
▪ 4 操动机构：通过手动、电动、 气动、液压向隔离开关的动作 提供能源。
▪ 5支持底座：将导电部分、绝 缘子、传动机构、操动机构等 固定为一体，并使其固定在基 础上。
隔离开关的典型结构
1.户内式隔离开关——GN19系列隔离开关
GN19-10说明书-2012_12_07---_(1) 2
GN19－10/630系列高压隔离开关一、用途GN19－10/630系列高压隔离开关（以下简称开关）系户内高压电器设备，用于交流50赫兹，额定电压10千伏以及以下的网络中，作为有电压而无负载的情况下分，合电路之用。
二、使用环境条件1、海拔高度不超过1000m;2、周围环境温度不高于+40℃及不低于-5℃；3、相对湿度不大于90%（+25℃）4、无剧烈振动、摆动或冲击的场所；5、无火灾,爆炸,腐蚀金属破坏绝缘的有害气体及导电、尘埃场所三、型号及含义G N 19 104 S热稳定电流(千安)额定电流（安）额定电压（千伏）设计序号户内装置隔离开关四、主要技术参数五、结构简介GN19－10/630系列隔离开关的每相导电部分通过两个支柱绝缘子固定在角钢底座上，平行安装，导电部分由触头、触座和触刀组成，触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6-1T型操动机构相连，操动机构上用连动杆(用户自备)接至开关一起连动。
底架装配、由主轴限位板(停档)组成、限位板主要用来保证导电触刀分、合时的到位所设计的终点位置。
开关分闸时，操动机构手柄向下方向拉，可使开关分闸，反向上之推进则合闸。
在触头、触刀接触处加有压力弹簧的目的是：当很大的短路电流通过时加强了两触刀之间的压力。
亦即增加了接触处的接触压力，因此提高了开关的动热稳定性。
六、安装与调整5.1、安装前的准备工作5.2、打开包装箱，按照装箱单检查产品备件及随附技术文件是否齐全，检查产品在运输、保管过程中有无损伤。
5.3、将固定操动机构的零件拆除。
5.4、清除产品内的灰尘污物，用于抹布仔细擦拭绝缘子表面。
5.5、在所有机械摩擦部分，涂工业凡士林油。
5.6、隔离开关与操动机构可以垂直或倾斜安装在开关柜内。
5.7、按安装图给定的安装尺寸确定隔离开关的位置。
并注意开关在分合闸时，其导电部分对地的绝缘距离不小于125mm。
5.8、安装后CS6-1T型操动机构的手柄转动角度应与隔离开关“分”、“合”时主轴转动的角度相配合。
隔离开关结构及工作原理
隔离开关的基本结构和用途
常用隔离开关简介
（1）GN19—10系列户内高压隔离开关
用途：GN19—10系列户内高压隔离开关是三相交流50HZ的高压电器，适用于10kV电压等级作为网络在有压无载的情况下，分断与关合电路之用。
静触头为镀有银层的铜管，它的两端有接线板，用以与上层母线连接，动静触头的接触压力，由传动机构中的弹性装置并保持稳定的数值。静触头由母线接线夹、连接导线、静触头接线夹、静触头装配组成。
隔离开关的基本结构和用途
异形铜管
隔离开关的基本结构和用途
动作原理
(1)分闸过程：分闸过程平衡弹簧受拉平衡弹簧储能,平衡刀闸重力距. (2)合闸过程：合闸过程平衡弹簧释放能量,产生合闸力距,减少了合闸操作力距,合闸过程中最后弹性杆中弹簧被压缩储能,使产品在合闸状态能保持一个稳定的接触压力使动静触头接触可靠.
隔离开关的基本结构和用途
（6）GW16系列隔离开关
GW16-252型隔离开关三极装配
隔离开关的基本结构和用途
动作原理
运动过程由两部分运动复合而成，即折叠运动和夹紧运动。 折叠运动：由CJ型机构驱动旋转瓷瓶作水平运动，与旋转瓷瓶相连的一对伞齿轮带动平面双四连杆运动，从而使下导电管顺时针转动合闸，逆时针转动分闸，由于连扳与下导电管的铰接点不同，从而使与连扳上端铰接的操作杆相对于下导电管作轴向位移，从而使与齿轮轴固连的上导电管相对下导电管作伸直（合闸）或折叠（分闸）运动；另外，在操作杆轴向位移的同时，平衡弹簧按预定的要求储能或释能，最大限度地平衡隔离开关的重力矩，以便于隔离开关的运动。
隔离开关的基本结构和用途
（5）GW6系列隔离开关
GN2-27.5户内隔离开关使用说明书
GN2型户内隔离开关是三相交流50Hz高压开关设备，用于额定电压为27.5/35kV的电力系统中，作有电压无负载的情况下分合电路之用。本隔离开关配用CS6-2型手力操动机构，也可配用CJ型电动操动机构。
二、结构简介
本系列隔离开关为三相联动式，由底架、转轴及联动板、支柱、绝缘子与闸刀连接，转轴两端伸出底架其任何一端均可与操动机构相连，进行分、合闸。本系列隔离开关可以水平、垂直可倾斜安装。
图 GN2-27.5T双极隔离开关配电动或手动机构
图 GN2-27.5T单极隔离开关配操作机构联装图
四、订货须知
订货时须注明：产品型号、名称、额定电压、额定电流、操动机构型号、辅助开关节数、前联或后联。
三、主要技术数据
表1 技术参数
型号
额定电压kV
最高工作电压kV
额定电流A
额定峰值耐受电流kA
4秒额定短时耐受电流kA
单相重量kg
GN2-27.5
27.5
31.5
630
50
20
90
63
25
112
1250
80
31．5
100
1600
80
31．5
120
2000803Fra bibliotek．5120
① GN2-27.5型户内隔离开关配用CJ系列型电动操动机构，主要用于电气化铁路，资料另外提供。
通用说明书隔离开关
a.隔离开关运到现场后，置于平整、无积水的场地，宜运到实际安装位置附近便于安装。
b.设备及瓷件安置稳妥，并有防止损坏瓷件的措施，操作机构的金属传动局部应有防锈措施。
2、检查2.1对施工人员进行技术交底，做到交懂、交会。
2.2设备开箱时，监理、乙方技术负责人应共同开箱检验。
2.3本体和操动机构铭牌是否与设计相符，其辅助接点是否正确。
各部紧固螺栓不应有锈蚀现象，底架安装孔距与根底柱实际予留孔是否符合。
2.4瓷件外观无破损、裂缝，零件的外表漆层无脱落，绝缘件无霉变或变形。
3、本体的安装与调整3.1地面组装调整a.组装前检查基座转动局部的灵活情况，各机械转动局部加适量润滑脂，用手拨动应有灵活感。
b.隔离开关触头检查、清洗。
在去除铜触头外表氧化物时，要使用细纱纸打磨以免破坏涂层，触头外表镀层不允许有脱落现象。
载流局部可绕导电带连接牢固不得折损，接触良好并涂以电力复合脂。
3.2就位3.2.1就位a.将隔离开关底座固定在同一水平根底构架上，固定前用水平尺校平底座上平面，以免造成瓷柱安装后上部倾斜，调整后将底座螺栓紧固。
c.就位时，隔离开关主刀、地刀方向与设计方向一致。
d.导电闸刀就位后，检查安装位置正确前方可拧紧紧固螺栓，然后卸掉吊索。
起吊前千万不可松开固定上导电杆的固定夹板。
e.起吊前，先吊起底节支持绝缘子、旋转绝缘子固定后，再吊起开关头部按从上到下顺序依次装好各节瓷瓶，最后将组件吊至底节绝缘子上。
3.3机构就位、安装、检查a.机构手柄中心孔距地面高度为1100mm。
b.安装操作机构用线坠调整机构轴线位置使之与底座轴线重合，固定可靠。
c.机构的机械局部转动灵活，蜗轮与蜗杆啮合应吻合，转动轻便灵活，无卡阻现象。
d.辅助接点与设计一致，辅助开关与闸刀动作一致，接触可靠。
f.隔离开关本体接地符合设计要求。
g.拉杆的内径与机构轴的直径相配合，间隙不应大于1mm，拉杆的焊缝应无焊瘤，外表光滑牢固。
3.4调整a机构固定于设备柱上并使隔离开关操作机构均处于分闸位置的终端，然后顺时针方向在摇回半圈至一圈，用线坠检查隔离开关传动轴与机构轴是否同心，假设同心用连杆、连接头及万向接头将隔离开关传动轴与机构主轴连接在一起，固定其螺栓，将焊接处点焊上，手动操作几次隔离开关，假设分合正常，且手动分合闸操作力根本均匀，分合闸位置正确后再将焊接处焊好，否那么调节隔离开关传动轴与花键连接头位置。
GN19隔离开关说明书
一、概述
GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。
本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。
二、型号及含义
G N 19 - 12 (C) / S □□
□额定短时耐受电流(kA)
□额定电流(A)
S手力操动
C穿墙型
12额定电压(kV)
19设计序号
N户内
G隔离开关
三、主要参数
GN19-10C2/12501012501004070 GN19-10/10001010008049 GN19-10C1/10001010008065四、安装尺寸
五、订货须知
订购是须注明：
1、产品型号、额定电压、额定电流及操动机构型号、安装方式。
2、隔离开关与操动机构配套供应，也可单独供应。
上海昌开电器有限公司。
隔离开关
单母线分段接线方式 分段隔离开关控制闭锁回路
回路各部件名称
控制回路熔断器RD 母联断路器辅助接点DL 母联断路器靠Ⅰ母侧接地刀闸辅助接点01G 母联断路器靠Ⅱ母侧接地刀闸辅助接点02G Ⅰ母线接地刀闸辅助接点0ⅠG Ⅱ母线接地刀闸辅助接点0ⅡG
下面，防止操作中瓷瓶断裂落下造成人身伤害。
5.3 隔离开关不能分、合闸
序号 原因 处理方法
检查操作程序是否正确，如不正确，应立即停止操 作，并检查机械闭锁、电气回路闭锁、程序锁、电磁 锁等防误装置是否失灵，如为防误装置失灵应作缺陷 汇报，待检修人员处理正常后，方可操作。如确认操 作程序正确而仍不能操作，则应按防误闭锁装置管理 制度相关规定向上级生产领导汇报申请解锁操作。 应在断开电机电源后方可进行手动操作，并作缺 陷上报。 检查电机电源空开或控制电源空开，是否跳开， 如跳开应立即合上。如电源空开在合上位置，应沿电 源回路向上一级逐步查找。 如不能查找到故障，应在断开电机电源后进行手动 操作，并作缺陷上报。
下，不能操作隔离开关。
隔离开关电动操作脉冲应是短时的，完成操作后应能自动解除。 隔离开关位置应能真实反应到监控系统。
2.3
隔离开关电动操作回路
电动回路各部件名称
电动机——M1； 电机控制电源开关——QF； 合闸接触器——KM1；
分闸接触器——KM2；
热继电器——K； 合闸按钮——SB1； 分闸按钮——SB2； 紧急解除按钮——SB； 隔离开关行程触点——S1、S2； 手动操作闭锁触点——QSE。
2.5
隔离开关控制闭锁回路 手动隔离开关闭锁方法
采用隔离开关机械部位相互闭
华仪 GN19-12 系列户内高压隔离开关安装使用说明书
GN19-12系列户内高压隔离开关安装使用说明书华仪电气股份有限公司1、概述1.1 本型户内高压隔离开关为额定12kV三相交流50Hz的户内装置,供户内高压设备在有电压无电流时,分合电路之用,其性能达到IEC129及GB1985国际标准。
1.2 型号种类GN19-12为平装型GN19-12C1为隔离开关转动侧装置穿墙套管型GN19-12C2为开断侧装置穿墙套管型GN19-12C3为隔离开关转动侧与开断侧均装置穿墙套管型2 使用环境条件2.1 海拔:不超过1000m,2.2 环境温度：上限+40℃,下限-25℃,2.3 相对湿度:日平均不大于95%,月平均不大于90%。
饱和蒸汽压:日平均不大于22mbar,月平均不大于18 mbar。
2.4 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。
2.5 户内产品的使用环境无显著的污秽。
3、型号与含义G N 19 – 12 (C) / - □ - □额定短时耐受电流kA额定电流A穿墙式额定电压设计序号户内使用隔离开关3、主要技术参数3.1隔离开关的技术参数见表1表1:技术参数名称单数据位产品全型号额定电压额定电流4秒额定短时耐受流（有效值）额定峰值耐受电流（峰值）额定绝缘水平雷电冲击耐受电压工频电压（施加1分钟）极对地和极间断口间极对地和极间断口间kV A kA kA kV（峰值）kV（有效值）GN19-12/400-12.512 400 12.5 31.575 85 42 49GN19-12/630-20 630 20 50 GN19-12/1000-31.5 1000 31.5 80 GN19-12/1250-31.5 1250 31.5 80 GN19-12C1/400-12.5 400 12.5 31.5 GN19-12C1/630-20 630 20 50 GN19-12C1/1000-31.5 1000 31.5 80 GN19-12C1/1250-31.5 1250 31.5 80 GN19-12C2/400-12.5 400 12.5 31.5 GN19-12C2/630-20 630 20 50 GN19-12C2/1000-31.5 1000 31.5 80 GN19-12C2/1250-31.5 1250 31.5 80 GN19-12C3/400-12.5 400 12.5 31.5 GN19-12C3/630-20 630 20 50 GN19-12C3/1000-31.5 1000 31.5 80 GN19-12C3/1250-31.5 1250 31.5 803.2技术要求,见表2表2:技术要求4、结构特点隔离开关主要由导电部分和底架组成,每相导电部分通过两个绝缘子固定在底架上。
【国家电网 变电运维培训】刀闸控制回路及五防
隔离开关的作用
现场工作票图例
○ 现场工作票图例
？
在
禁止合闸 有人工作
此工？ 作
禁止合闸 有人工作
隔离开关操作注意事项
隔离开关 操作
拉、合隔离开关必须检查断路器位置
隔离开关操作合闸时，应迅速有力， 但在行程终了，不应有冲击
隔离开关分闸操作，开始慢而稳，当 触头分离无问题后，应迅速拉开
若错拉隔离开关，当触头刚分开时有 强烈电弧产生，应立即合上，若已经 拉开且电弧熄灭时，严禁再合上
SL1
KM1
KM2
SL2
SB5
GDH
4K
遥控合闸控制
遥控分闸控制
遥控合闸
就地合闸
合闸保持
遥控分闸
就地分闸
分闸保持 手动摇把操作
电磁锁 电气五防闭锁
手动信号 近控信号 远控信号 停止回路
隔离开关控制回路
合闸
QC
12 9 10
4
1
QF2
2
L
53
4
N
9 10 16
15
14
13
SB2 SB4
KA1
3 SB1 4
隔离开关控制回路
分闸
QC
12 9 10
4
1
QF2
2
L
53
4
N
9 10 16
15
14
13
SB1 SB1
KA1
3 SB1 4
14
13
KM1
KA2
3 SB3 4
KM2
4K
KA1 KA2
KM2
KM1
SL1
KM1
KM2
SL2
