《建筑构造》第七课窗和门(一)

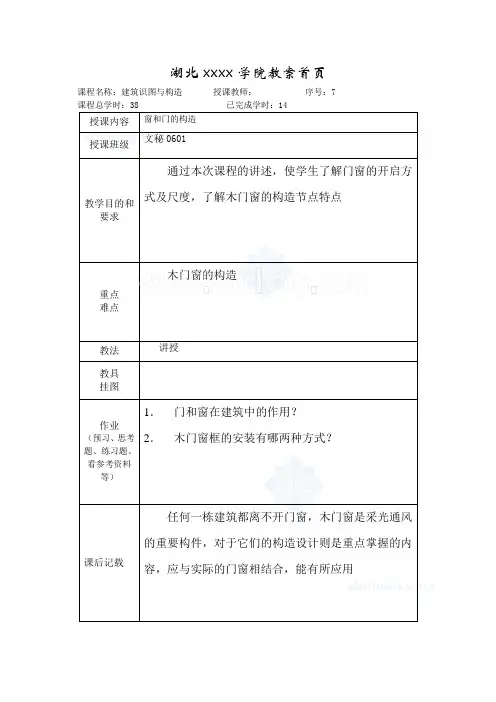

湖北xxxx学院教案首页课程名称：建筑识图与构造授课教师：序号：7 课程总学时：38 已完成学时：14 授课内容窗和门的构造授课班级文秘0601教学目的和要求通过本次课程的讲述，使学生了解门窗的开启方式及尺度，了解木门窗的构造节点特点重点难点木门窗的构造教法讲授教具挂图作业（预习、思考题、练习题、看参考资料等）1．门和窗在建筑中的作用？2．木门窗框的安装有哪两种方式？课后记载任何一栋建筑都离不开门窗，木门窗是采光通风的重要构件，对于它们的构造设计则是重点掌握的内容，应与实际的门窗相结合，能有所应用第十章门与窗7．1 门窗的形式与尺度7．1．1 窗的形式和尺度1．窗的开启方式（1）固定窗：不能开启的窗。

一般将玻璃直接装在窗框上，尺寸可大些（见图7.1）。

（2）平开窗：这是一种可以水平开启的窗，有外开、内开之分。

平开窗构造简单，制作、安装和维修均较方便，在一般建筑中使用最为广泛（见图7.2）。

（3）悬窗：按转动铰链或转轴的位置不同可以分为上悬窗、中悬窗和下悬窗。

上悬窗与中悬窗一般向外开启，防雨效果比较好，且有利于通风；上悬窗常用于高窗，而下悬窗通风防水性能均较差，在民用建筑中用得极少（见图7.3）。

（4）立转窗：这是一种可以绕竖轴转动的窗。

竖轴沿窗扇的中心垂线而设，或略偏于窗扇的一侧。

通风效果好，但不够严密，防雨防寒性能差（见图7.4）。

（5）推拉窗：可以左右或垂直推拉的窗。

水平推拉窗需上下设轨槽，垂直推拉窗需设滑轮和平衡重。

推拉窗开关时不占室内空间，但推拉窗不能全部同时开启，可开面积最大不超过二分之一的窗面积。

水平推拉窗扇受力均匀，所以窗扇尺寸可以较大，但五金件较贵（见图7.5）。

2．窗的尺度窗的尺度应综合考虑以下几方面因素：（1）采光：从采光要求来看，窗的面积与房间面积有一定的比例关系；（2）使用：窗的自身尺寸以及窗台高度取决于人的行为和尺度；（3）节能：在《民用建筑节能设计标准（采暖居住建筑部分）》中，明确规定了寒冷地区及其以北地区各朝向窗墙面积比。

该标准规定，按地区不同，北向、东西向以及南向的窗墙面积比，应分别控制在20%、30%、35%左右。

窗墙面积比是窗户洞口面积与房间的立面单元面积（及建筑层高与开间定位轴线围成的面积）之比。

（4）符合窗洞口尺寸系列：为了使窗的设计与建筑设计、工业化和商业化生产，以及施工安装相协调，国家颁布了《建筑门窗洞口尺寸系列》这一标准。

窗洞口的高度和宽度（指标志尺寸）规定为3M的倍数。

但考虑到某些建筑，如住宅建筑的层高不大，以3M进位作为窗洞高度，尺寸变化过大，所以增加1400、1600mm作为窗洞高的辅助参数。

（5）结构：窗的高宽尺寸受到层高及承重体系以及窗过梁高度的制约。

（6）美观：窗是建筑物造型的重要组成部分，窗的尺寸和比例关系对建筑立面影响极大。

7．1．2 门的形式和尺度1.门的开启方式（1）平开门：水平开启的门。

铰链安在侧边，有单扇、双扇，有向内开、向外开之分。

（2）弹簧门：形式同平开门，稍有不同的是，弹簧门的侧边用弹簧铰链或下面用地弹簧传动，开启后能自动关闭。

（3）推拉门：可以在上下轨道上滑行的门。

推拉门有单扇和双扇之分，可以藏在夹墙内或贴在墙面外，占地少，受力合理，不易变形。

（4）折叠门：为多扇折叠，可以拼合折叠推移到侧边的门。

（5）转门：为三或四扇连成风车形，在两个固定弧形门套内旋转的门（见图7.10）。

2．门的尺度：（1）使用：应考虑到人体的尺度和人流量，搬运家具、设备所需高度尺寸等要求，以及有无其它特殊需要。

例如门厅前的大门往往由于美观及造型需要，常常考虑加高、加宽门的尺度。

（2）符合门窗口尺寸系列：与窗的尺寸一样，应遵守国家标准《建筑门窗洞口尺寸系列》。

门洞口宽和高的标志尺寸规定为：600、700、800、900、1000、1200、1400、1500、1800mm等。

其中部分宽度不符合3M规定，而是根据门的实际需要确定的。

一般房间门的洞口宽度最小为900mm，厨房、厕所等辅助房间门洞的宽度最小为700mm。

门洞口高度除卫生间、厕所可为1800mm以外，均应不小于2000mm。

门洞口高度大于2400mm时，应设上亮窗。

门洞较窄时可开一扇，1200~1800mm 的门洞，应开双扇。

大于2000mm时，则应开三扇或多扇。

7．2 木门窗构造7．2．1 木窗1. 木窗的组成木窗主要是由窗框、窗扇和五金件及附件组成。

窗框由边框、上框、下框、中横框（中横档）、中竖框组成；窗扇由上冒头、下冒头、边梃、窗芯、玻璃等组成。

窗五金零件如铰链、风钩、插销等；附加件如贴脸、筒子板、木压条等（见图7.11）。

2．平开木窗的构造（1）窗框1）窗框的安装。

窗框位于墙和窗扇之间，木窗窗框的安装方式有两种，一种是窗框和窗扇分离安装，另一种是成品窗安装。

分离安装也有两种方法，其一是立口法，即先立窗框，后砌墙。

为使窗框与墙体连接得紧固，应在窗口的上下框各伸出120mm左右的端头，俗称“羊角头”。

其二是先砌筑墙体预留窗洞，然后将窗框塞入洞口内，即塞口法。

窗框在墙洞口中的安装位置（见图7.12）有三种：一是与墙内表面平（内平），这样内开窗扇贴在内墙面，不占室内空间；二是位于墙厚的中部（居中），在北方墙体较厚，窗框的外缘多距外墙外表面120mm（1/2砖）；三是与墙外表面平（外平），外平多在板材墙或外墙较薄时采用。

2）窗框的断面形状和尺寸。

常用木窗框断面形状和尺寸主要应考虑：横竖框接榫和受力的需要；框与墙、扇结合封闭（防风）的需要；防变形和最小厚度处的劈裂等。

3）墙与窗框的连接。

墙与窗框的连接主要应解决固定和密封问题。

温暖地区墙洞口边缘采用平口（见图7.14a）、b）、c）、d）），施工简单；在寒冷地区的有些地方常在窗洞两侧外缘做高低口（见图7.14e）），以增强密闭效果。

（2）窗扇1）玻璃窗扇的断面形式与尺寸。

玻璃窗扇的窗梃和冒头断面约为40mm×55mm，窗芯断面尺寸约为40mm×30mm。

窗扇也要有裁口以便安装玻璃，裁口宽不小于14mm，高不小于8mm。

2）玻璃的选择及安装。

窗可根据不同要求，选择磨砂玻璃、压花玻璃、夹丝玻璃、吸热玻璃、有色玻璃、镜面反射玻璃等各种不同特性的玻璃。

玻璃通常用油灰嵌在窗扇的裁口里，要求较高的窗，则采用富有弹性的玻璃密封膏效果更好。

油灰和密封膏在玻璃外侧密封有利于排除雨水和防止渗漏。

（3）窗用五金配件平开木窗常用五金附件有：合页（铰链）、插销、撑钩、拉手和铁三角等。

采用品种根据窗的大小和装修要求而定。

（4）木窗的附件1）披水条为防止雨水流入室内，在内开窗下冒头和外开窗中横框处附加一条披水板（见图7.16），下边框设积水槽和排水孔，有时外开窗下冒头也做披水板和滴水槽。

2）贴脸板为防止墙面与窗框接缝处渗入雨水和美观要求，将用料20mm×45mm木板条内侧开槽，可刨成各种断面的线脚以掩盖缝隙（见图7.11）。

3）压缝条两扇窗接缝处，为防止渗透风雨，除做高低缝盖口外，常在一面或两面加钉压缝条（见图7.14）。

一般采用10~15mm见方的小木条，有时也用于填补窗框与墙体之间的缝隙，以防止热量的散失。

4）筒子板室内装修标准较高时，往往在窗洞口的上面和两侧墙面均用木板镶嵌，与窗台板结合使用。

5）窗台板在窗的下框内侧设窗台板，木板的两端挑出墙面30~40mm，板厚30mm。

当窗框位于墙中时，窗台板也可以用预制水磨石板或大理石板。

6）窗帘盒在窗的内侧悬挂窗帘时，为遮盖窗帘棍和窗帘上部的拴环而设窗帘盒。

窗帘盒三面采用25mm×（100~150）mm的木板镶成，窗帘棍一般为开启灵活的金属导轨，采用角钢或钢板支撑并与墙体连接。

现在用得最多的是铝合金或塑钢窗帘盒，美观牢固、构造简单。

7．2．2 木门1．木门的组成门由门框、门扇、亮子、五金零件及附件组成。

木门框由上框、边框、中横框、中竖框组成，一般不设下框。

门扇有镶板门、夹板门、拼板门、玻璃门、百页门和纱门等。

亮子又称腰窗，它位于门的上方，起辅助采光及通风的作用。

有时有贴脸板和筒子板等附件（见图7.18）。

2. 平开木门的构造（1）门框门框断面尺寸与门的总宽度、门扇类型、厚度、重量及门的开启方式等有关，如图7.19。

一般单、双扇平开门，用于内门时可采用57 mm×85mm，用于外门时为57 mm×115mm。

四扇门边框为57 mm×（125~145）mm，中竖框加厚为75mm。

采用自由门时，门框应加厚，一般为67 mm×（125~145）mm，中竖框则为85 mm×（125~145）mm。

（2）门扇1）镶板门。

这种门应用最为广泛。

门扇的骨架由边梃、上冒头、中冒头、下冒头组成，在骨架内镶门芯板，门芯板可为木板、胶合板、硬质纤维板、玻璃、百页等（见图7.20）。

门扇的构造简单，加工制作方便，适于一般民用建筑的内门和外门。

2）夹板门夹板门的骨架一般用厚30mm、宽30~60mm的木料做边框，中间的肋条用厚约30mm、宽约10~25mm的木条，可以是单向排列、双向排列或密肋形式，间距一般为200~400mm，为使门扇内通风干燥，避免因内外温湿度差产生变形，在骨架上需设通风孔，为节约木材，也有用蜂窝形浸塑纸来代替肋条的。

图7.21所示是夹板门骨架的几种形式。

（3）五金零件木门所用五金零件和木窗基本相同，此外，门还要加设门锁和拉手等，在此不再赘述。
