笔记本电脑主板元件识别

合集下载

笔记本电脑主板元件识别

笔记本电脑主板元件识别
ü石英晶振
如右图所示,晶振本体上的“缺口”要和 PCB上的“白线”方向一致,它们也是和 线路图上的“1”脚相对应的;某些石英 晶振没有极性之分。
最后,针对有些极性元件的极性标记和PCB标示不是很明显的,或是对标示 方法有疑问的时候,最好的办法,就是以相同型号主板的相同位置的电子元 件作参考,以确保极性元件的正确安装。
Page 15
l耦合功能 图示为电脑主板上的电感耦合线圈, 其部分功能充当普通电感滤波功能, 同时还有耦合升压的作用,以便相 关电源产生芯片产生更高的输出电 压。4个引脚之间直流阻抗为0,即 两两相互导通。
Page 16
ü二极管 如下图所示,利用二极管的单向导通特性, 电压可以由PD10左侧的VA1端传输到VA 端。反过来,VA端的电压则无法通过 PD10传输到VA1端。二极管图示“箭头” 所指的方向,即为二极管正向导通的方向。
l信号上拉功能 在“RESET”信号为高阻抗时, 电阻中几乎没有电流流过,在没 有压降的情况下,电阻的“2” 脚为高电平;当“RESET”信号 为低阻抗时,电流流经电阻时产 生压降,电阻“2”脚输出表现 为低电平。
Page 9
l 限流电阻 此类电阻通常都是阻值很小的精 密电阻,通过电流流经电阻时产 生的电压差为集成IC侦测输入、 输出电流的大小,即:Io=(V1V2)/PR27。
笔记本电脑主板元件识别
p主板元件大类
笔记本电脑主板上安装的元件大体可以分为接口类和电子类两种。 接口类,顾名思义,就是为主板不同的外围功能部件提供连接的接 口,如内存插槽、USB接口等,通常会以“JPxx、CNxx”等位置名 称来标示。电子类元件用来实现电脑主板工作电压的产生、数据信 号的处理等功能,它们又可以分为系统电子元件和电源电子元件两 大类。其中,主板电源部分电子元件主要负责将外接电源适配器的 直流电源转换成各个系统功能芯片模块工作所需的电压。下图所示 为主板两大模块区分示意图:

电脑主板电子原件详解讲解

电脑主板电子原件详解讲解
• 排阻(Resistor Array) • 串联排阻用英文字母“RN“表示.
• 并联排阻用英文字母“RP“表示﹒ 若干个参数完全相同的电阻,它们的一个引脚都连到一起,作为公共引脚。其余引脚正常引出一般来说,最左边的那个是公 共引脚。它在排阻上一10-1 A=100
8 主板常见场效应管与晶体管的比较
9 集成电路
电阻(Resistor)
• 定义 – 阻止电流通过的电子元件
• 种类 – 定额电阻
• 在生产时已规定了电阻的阻值大小
– 可变电阻
• 根据需要在一定范围内可改变其阻值大小
– 热敏电阻
• 阻值在生产时已定额,但会随着温度改变其阻值大小 • 用于温控电路
– 压敏电阻
• 电阻对电压较敏感,当电压达到一定数值时,电阻迅速导通
电阻(Resistor)
• 电阻在电路中用“R”加数字表示 • 换算单位
– 电阻的单位为欧姆(Ω) – 倍率单位有:千欧(KΩ),兆欧 (MΩ)等 – 1M Ω=103 KΩ= 106Ω
• 阻值计算 1.E-24标注方法 E-24标注法有两位有效数字,精度在±2%(-G),±5%(-J),±10%(-K) (1) 常用电阻标注 XXY XX代表底数,Y代表指数 例如 470 = 47Ω 103 = 10kΩ 224 = 220kΩ (2) 小于10欧姆的电阻的标注 用R代表单位为欧姆的电阻小数点,用m代表单位为毫欧姆的电阻小数点 例如 1R0 = 1.0Ω R20 = 0.20Ω 5R1 = 5.1Ω R007 = 7.0mΩ 4m7 = 4.7mΩ
• 应用
– 主板上KB/MS电路中 – 主板上USB电路中
晶振(Crystal Oscillator)
• 定义

主板各部件-零件详解(图解)

主板各部件-零件详解(图解)

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

此外,如果有金属连接部位,这时“金手指”部份通常会镀上金,这样在插入扩充槽时,才能确保高品质的电流连接。

最后,就是测试了。

测试PCB是否有短路或是断路的状况,可以使用光学或电子方式测试。

笔记本电脑主板元器件的识别

笔记本电脑主板元器件的识别

笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别1、电阻 1、电阻 1、电阻A、字母表示:“R”。

A、字母表示:“R”。

A、字母表示:“R”。

B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险电阻。

电阻。

电阻。

C、测量电阻的好坏:首先查看被测电阻的阻值~将万用表调制合适的档位~C、测量电阻的好坏:首先查看被测电阻的阻值~将万用表调制合适的档位~C、测量电阻的好坏:首先查看被测电阻的阻值~将万用表调制合适的档位~并且对万用表的档位进行校零~分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零~分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零~分别将万用表的红表笔和黑表笔与电阻两端的引脚相接~此时万用表显示的数据即为测试出的实际电阻。

如果万用表发的引脚相接~此时万用表显示的数据即为测试出的实际电阻。

如果万用表发的引脚相接~此时万用表显示的数据即为测试出的实际电阻。

如果万用表发出蜂鸣声显示数据为0或与测得的数据相差较大~则电阻损坏。

出蜂鸣声显示数据为0或与测得的数据相差较大~则电阻损坏。

出蜂鸣声显示数据为0或与测得的数据相差较大~则电阻损坏。

2、电容 2、电容 2、电容A、字母表示:“C”~单位用“F”法拉表示。

A、字母表示:“C”~单位用“F”法拉表示。

A、字母表示:“C”~单位用“F”法拉表示。

B、定义:由两片金属膜,阴极和阳极,紧靠~中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠~中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠~中间用绝缘材料隔开组成的原件。

原件。

原件。

C、电容容量的大小就是表示能贮存电能的大小~电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小~电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小~电容对交流信号的阻碍作用称为容抗。

电脑主板各部件详细图解(下)

电脑主板各部件详细图解(下)

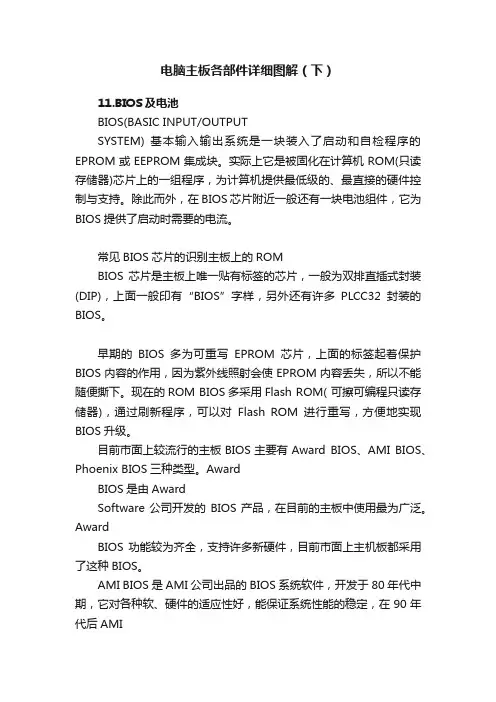

电脑主板各部件详细图解(下)11.BIOS及电池BIOS(BASIC INPUT/OUTPUTSYSTEM) 基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。

实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序,为计算机提供最低级的、最直接的硬件控制与支持。

除此而外,在BIOS芯片附近一般还有一块电池组件,它为BIOS提供了启动时需要的电流。

常见BIOS芯片的识别主板上的ROMBIOS芯片是主板上唯一贴有标签的芯片,一般为双排直插式封装(DIP),上面一般印有“BIOS”字样,另外还有许多PLCC32封装的BIOS。

早期的BIOS多为可重写EPROM芯片,上面的标签起着保护BIOS内容的作用,因为紫外线照射会使EPROM内容丢失,所以不能随便撕下。

现在的ROM BIOS多采用Flash ROM( 可擦可编程只读存储器),通过刷新程序,可以对Flash ROM进行重写,方便地实现BIOS升级。

目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。

AwardBIOS是由AwardSoftware公司开发的BIOS产品,在目前的主板中使用最为广泛。

AwardBIOS功能较为齐全,支持许多新硬件,目前市面上主机板都采用了这种BIOS。

AMI BIOS是AMI公司出品的BIOS系统软件,开发于80年代中期,它对各种软、硬件的适应性好,能保证系统性能的稳定,在90年代后AMIBIOS应用较少;Phoenix BIOS是Phoenix公司产品,Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上,其画面简洁,便于操作,现在Phoenix已和Award公司合并,共同推出具备两者标示的BIOS产品。

12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。

一般来说,ATX结构的机箱上有一个总电源的开关接线(PowerSW),其是个两芯的插头,它和Reset的接头一样,按下时短路,松开时开路,按一下,电脑的总电源就被接通了,再按一下就关闭。

电脑主板各个部位(图解)

电脑主板各个部位(图解)

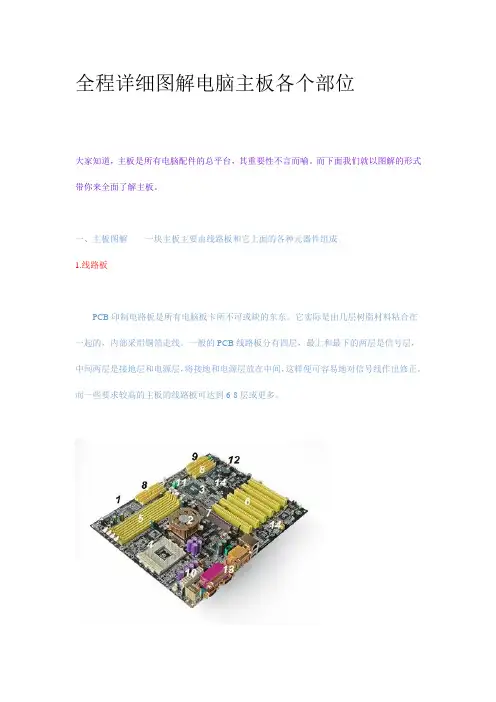

全程详细图解电脑主板各个部位大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

此外,如果有金属连接部位,这时“金手指”部份通常会镀上金,这样在插入扩充槽时,才能确保高品质的电流连接。

电脑主板常用元器件的识别、检测与代换.

电脑主板常用元器件的识别、检测与代换.

主板中采用的电阻有很多种,分为:普通电阻是主板上最小的电阻,形态为墨色扁平的小方块,贴片电阻的阻值一般用三位数字来表示,在三位数字后面所加"0"个数,(单位为Ω。

如果阻值中有小数点,则用"R"表示,并占一位有效数字。

例如:标示为"123"的贴片电阻的电阻值为12*104 =120000Ω=120KΩ。

主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。

前两位是数字,每三位是字母。

用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代马,并不表示实际的阻值,其代码表示的有效数字随着封装形式的不同而变化。

标为"0"或"000"的贴片电阻其阻值为0Ω,这种电阻实际上是跳线。

在有些主板电路中,阻值为0Ω的贴片电阻常用不作为保险电阻或作为EMI电磁兼容电阻使用.排阻又称为网路电阻或网络电阻,排阻是将多个电阻器集中封装在一起,组合制成的复合电阻。

主板中的排阻有直插式封装和贴片式封装两种类型,其中,贴片封装又有8引脚和10引脚两种类型。

通常情况下,贴片排阻是没能极性的,不过有些类型的SMD排阻,由于内部电路连接方式不同,在实际应用时还是需要注意极性的。

知识要点:主板上使用的排阻,其内部各个电阻的电阻是相同的,若检测到其中某一个电阻值与其它电阻值不同,则误码该更换整个排阻。

保险电阻又名熔断电阻,保险电阻在电路中起着保险丝和电阻的双重作用,主要应用在电源出电路中,保险电阻的阻值一般较小(几欧至几十欧姆,功率也较小(1/8--1w。

主板上常用的有贴片保险电阻和大功率直插式保险电阻,贴片保险电阻的顏色通常为绿色或灰色,表面标有白色的数字"000"或额定电流值。

主板上常用的大功率直插式保险电阻,一般用一个色环来标注它的额定阻值和额定的电流。

大功率直插式保险电阻上不同色不表示的阻值,大功率直插式保险电阻不同色环表示的阻值顏色阻值(Ω功率(W电流(A黑色 10 1/4 3.0红色 2.2 1/4 3.5白色 1 1/4 2.8热敏电阻在主板上,热敏电阻主要用来测试CPU的温度和机箱内部温度,通常位物Socket 槽内或主板边缘,有的形如贴片电阻,有的外形像一个"小球",一般采用直立式封装。

计算机的主板各部件详细图解

计算机的主板各部件详细图解

计算机的主板各部件详细图解大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

下面是店铺跟大家分享的是计算机的主板各部件详细图解,欢迎大家来阅读学习。

计算机的主板各部件详细图解一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

主板上各种芯片、元件的识别及作用

主板上各种芯片、元件的识别及作用

主板芯片组:芯片组(Chipset)是主板的核心组成部分,联系CPU和其他周边设备的运作。

主板上最重要的芯组就是南桥和北桥。

1、北桥芯片:(North Bridge)是主板芯片组中起主导作用的最重要的组成部分,也称为主桥(Host Bridge)。

一般来说,芯片组的名称就是以北桥芯片的名称来命名的,例如英特尔875P芯片组的北桥芯片是82875P、最新的则是支持双核心处理器的945/955/975系列的82945P、82945G、82945GZ、82945GT、82945PL、82955X、82975X等七款北桥芯片等等。

北桥作用:北桥芯片负责与CPU的联系并控制内存(仅限于Intel的cpu,AMD系列cpu 在K8系列以后就在cpu中集成了内存控制器,因此AMD平台的北桥芯片不控制内存)、AGP数据在北桥内部传输,提供对CPU的类型和主频、系统的前端总线频率、内存的类型(SDRAM,DDR SDRAM 以及RDRAM等等)和最大容量、AGP插槽、ECC纠错等支持,整合型芯片组的北桥芯片还集成了显示核心。

北桥识别及特点:北桥芯片就是主板上离CPU最近的芯片,这主要是考虑到北桥芯片与处理器之间的通信最密切,为了提高通信性能而缩短传输距离。

因为北桥芯片的数据处理量非常大,发热量也越来越大,所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热,有些主板的北桥芯片还会配合风扇进行散热。

因为北桥芯片的主要功能是控制内存,而内存标准与处理器一样变化比较频繁,所以不同芯片组中北桥芯片是肯定不同的,当然这并不是说所采用的内存技术就完全不一样,而是不同的芯片组北桥芯片间肯定在一些地方有差别。

2、南桥芯片:南桥芯片(South Bridge)是主板芯片组的重要组成部分,一般位于主板上离CPU插槽较远的下方,PCI插槽的附近,这种布局是考虑到它所连接的I/O总线较多,离处理器远一点有利于布线。

相对于北桥芯片来说,其数据处理量并不算大,所以南桥芯片一般都没有覆盖散热片。

主板上各种芯片

主板上各种芯片

主板上各种芯片、元件的识别及作用管理提醒:本帖被火凤凰执行置顶操作(2009-03-04) 本部分设定了隐藏,您已回复过了,以下是隐藏的内容一、主板芯片组:芯片组(Chipset)是主板的核心组成部分,联系CPU和其他周边设备的运作。

主板上最重要的芯组就是南桥和北桥。

1、北桥芯片:(North Bridge)是主板芯片组中起主导作用的最重要的组成部分,也称为主桥(Ho st Bridge)。

一般来说,芯片组的名称就是以北桥芯片的名称来命名的,例如英特尔875P芯片组的北桥芯片是82875P、最新的则是支持双核心处理器的945/955/975系列的82945P、82945G、82945GZ、82 945GT、82945PL、82955X、82975X等七款北桥芯片等等。

北桥作用:北桥芯片负责与CPU的联系并控制内存(仅限于Intel的cpu,AMD系列cpu在K8系列以后就在cpu中集成了内存控制器,因此AMD平台的北桥芯片不控制内存)、AGP数据在北桥内部传输,提供对CPU的类型和主频、系统的前端总线频率、内存的类型(SDRAM,DDR SDRAM以及RDRAM 等等)和最大容量、AGP插槽、ECC纠错等支持,整合型芯片组的北桥芯片还集成了显示核心。

北桥识别及特点:北桥芯片就是主板上离CPU最近的芯片,这主要是考虑到北桥芯片与处理器之间的通信最密切,为了提高通信性能而缩短传输距离。

因为北桥芯片的数据处理量非常大,发热量也越来越大,所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热,有些主板的北桥芯片还会配合风扇进行散热。

因为北桥芯片的主要功能是控制内存,而内存标准与处理器一样变化比较频繁,所以不同芯片组中北桥芯片是肯定不同的,当然这并不是说所采用的内存技术就完全不一样,而是不同的芯片组北桥芯片间肯定在一些地方有差别。

2、南桥芯片:南桥芯片(South Bridge)是主板芯片组的重要组成部分,一般位于主板上离CPU 插槽较远的下方,PCI插槽的附近,这种布局是考虑到它所连接的I/O总线较多,离处理器远一点有利于布线。

电脑主板常用元器件的识别与代换原则

电脑主板常用元器件的识别与代换原则

电脑主板常用元器件的识别、检测与代换主板中采用的电阻有很多种,分为:普通电阻是主板上最小的电阻,形态为墨色扁平的小方块,贴片电阻的阻值一般用三位数字来表示,在三位数字后面所加"0"个数,(单位为Ω)。

如果阻值中有小数点,则用"R"表示,并占一位有效数字。

例如:标示为"123"的贴片电阻的电阻值为12*1000=120000Ω=120KΩ。

主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。

前两位是数字,第三位是字母。

用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代码,并不表示实际的阻值,其代码表示的有效数字,随着封装形式的不同而变化。

标为"0"或"000"的贴片电阻其阻值为0Ω,这种电阻实际上是跳线。

在有些主板电路中,阻值为0Ω的贴片电阻常用作保险电阻或作为EMI 电磁兼容电阻使用.排阻又称为网路电阻或网络电阻,排阻是将多个电阻器集中封装在一起,组合制成的复合电阻。

主板中的排阻有直插式封装和贴片式封装两种类型,其中,贴片封装又有8引脚和10引脚两种类型。

通常情况下,贴片排阻是没有极性的,不过有些类型的SMD排阻,由于内部电路连接方式不同,在实际应用时还是需要注意极性的。

知识要点:主板上使用的排阻,其内部各个电阻的阻值是相同的,若检测到其中某一个电阻值与其它电阻值不同,则应该更换整个排阻。

保险电阻又称熔断电阻,保险电阻在电路中起着保险丝和电阻的双重作用,主要应用在电源输出电路中,保险电阻的阻值一般较小(几欧至几十欧姆),功率也较小。

主板上常用的有贴片保险电阻和大功率直插式保险电阻,贴片保险电阻的顏色通常为绿色或灰色,表面标有白色的数字"000"或额定电流值。

主板上常用的大功率直插式保险电阻,一般用一个色环来标注它的额定阻值和额定的电流。

2019年经典讲解全面讲解电脑主板图解.doc

2019年经典讲解全面讲解电脑主板图解.doc

经典讲解]全面讲解电脑主板(图解)大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Su BT ractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Holetechnology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

此外,如果有金属连接部位,这时“金手指”部份通常会镀上金,这样在插入扩充槽时,才能确保高品质的电流连接。

电脑主板的元件识别

电脑主板的元件识别

常用主板元件识别BENMA品管部LCD HOME论坛-目录主板知识简要介绍2-8常用元件分类9-10电阻11-15电容16-18电感19IC 20-23 连接器24-27 二极体及电晶体28-31 机构类及其它31-33LCD HOME论坛LCD HOME 论坛 CPU SOCKETPCIheatsink&North bridgeAGPDIM MCMOS batteryBIOSSouthbridge20PIN powerISAAUDI OBIDE FLOPP Y主板常用术语缩写介绍CPU:Central Processing Unit 中央处理器HDD:Hard Disk Drive 硬盘驱动器FDD:Floppy Disk Drive 软驱CD-ROM:Compact Disc-Read Only Memory 即紧密只读光盘存储器,简称光驱BIOS:Basic Input and Output System 基本输入输出系统USB:Universal Serial Bus通用串行总线PCI:Peripheral Component Interconnect 外部组件互连ISA:Industry Standard Architecture工业标准体系结构IDE:Integrated Dual Channel Enhanced 集成驱动电子设备LCD HOME论坛主板常用术语缩写介绍 CMOS:Complementary Metal Oxide Semiconductor 互补金属氧化物半导体存储器NIC:Network Interface Card 网卡MAC:Media Access ControlAGP:Accelerated Graphics Port 加速图形端口DIMM:Dual Inline Memory Module 双线记忆体模组 CRT:Cathode Ray Tube 阴极射线管LCD:Liquid Crystal Display 液晶显示COM:Communication 通讯Switch :开关FAN: 风扇Power:电源Battery :电池LCD HOME论坛LCD HOME 论坛北桥:就是主板上离CPU 最近的一块芯片,负责与CPU 的联系并控制内存、AGP 、PCI 数据在北桥内部传输南桥:主板上的一块芯片,主要负责I/O 接口以及IDE 设备的控制等芯片组(Chipset ):是构成主板电路的核心。

笔记本电脑中常用元器件的种类和功能特点

笔记本电脑中常用元器件的种类和功能特点

2.1 笔记本电脑中常用元器件的种类和功能特点2.1.1 笔记本电脑中电阻元件的种类和功能特点在笔记本电脑中,电阻器主要用来稳定和调节电路中的电流和电压。

电阻器还可以与电容、电感、晶体管构成具有一定功能的电路,起到阻抗匹配与转换、信号幅度调节和滤除杂波等作用。

电阻器在笔记本电脑电路板卜常用“R”、“RN”、“RF”和“Fs”等表示。

在笔记本电脑中,常用的电阻器种类较多,主要有普通电阻、熔断电阻、排电阻和热敏电阻等几种。

1.普通电阻在笔记本电脑中,最常见的普通电阻是贴片电阻。

贴片电阻分布在笔记本电脑电路板的正反两面。

常用的贴片电阻类似扁平的小方块,两边焊有银白色的引脚,如图2-1所示。

—要点提示一贴片电阻的阻值通常用3住数字标示,其中前两位为有效数字,第三位表示倍乘。

电阻的单位为欧姆,用字母Q表示。

图2-1中所示的贴片电阻标识为“l00”,其中第一个有效数字“l”表示电阻值的十位数是1,第二个有效数字“O”表示电阻值的个位数为0,第三位…0,则表示倍乘为l00,故标识为“100”的贴片电阻的阻值应为lOQ。

若阻值中有小数点,则用“R0’表示并占一位有效数字。

如电阻器上标识有cc2R2”,表示该电阻器的阻值为2_2n。

—信息扩展一在笔记本电脑中,还有一种采用数字与字母的组合来标注阻值的方式,其中前两住是数字,第三位是字母,如图2-2所示。

这种标识方式中的前两住数字并不代表电阻值,而是封装形的代码标识。

2.熔断电阻有些贴片电阻的表面标有“0”或“000”字样,表示该电阻的阻值为0n,如图2.3所示。

这种电阻实际上是短路线,通常情况下这种电阻常用来作为熔断电阻使用。

熔断电阻又称保险电阻,它是具有保护功能的电阻器。

熔断电阻在笔记本电脑电路扳中起着保险丝的作用,主要应用在电源输出电路中。

在笔记本电脑中,常用字母“F”、“Rx”、RF”、“FUSE”、“XD”、“FS”表示熔断电阻。

如图2-4所示,图中扁平封装的元件也是熔断电阻,其表面标识表示该熔断电阻的额定电流为1A。

如何识别主板常用元器件

如何识别主板常用元器件

如何识别常用元器件?一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。

电阻在电路中的主要作用为:分流、限流、分压、偏置等。

1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。

换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路,如:472 表示 47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。

电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

第1课 笔记本板号的识别、笔记本元件识别

第1课  笔记本板号的识别、笔记本元件识别

第1课笔记本板号的识别、笔记本元件识别一、笔记本整体介绍 A B C D壳(现在很多机器拆机,先拆D壳)二、笔记本部件介绍1、PCB(未安装元件)安装元件后PCBA(迹线、过线孔“不要用力插”、测试点“进水机注意氧化两头断开状态”、印刷等)注:联想G470 G480“开关板断线”等进水机容易氧化发黑注:过线孔断线,可以注射导电银漆可以修复一部分”修好了以后再上点绿油固化”主板过线孔三、PCB丝印-板号1、目前笔记本的主要由台湾企业代工。

规模最大的几家有广达(QUANTA)“HP 联想等比较多”仁宝(COMPAL)“联想比较多”纬创(WISTRON)“宏基HP DELL 联想IBM等比较多”、英业达(INVENTEC)“HP和东芝代工比较多”、和硕联合(PEGATRON)。

这几家代工厂占据了全球半数以上的出货量。

二线代工厂有神达(MITAC)、蓝天(CLEVO)“清华同方、海尔、神舟、代工外星人游戏机等”、微星(MSI)、伟创力(FLEXTRONICS)、富士康(FOXCONN)”SONY 苹果DELL”、精英ECS)、顶星(TOPSTAR)。

韩国的三星早年也从事笔记本代工业,但是现在已退出代工领域,主做自家品牌。

环隆电气(USI)是IBM T系列的主力代工商,但它只负责STM(现面贴装)2、笔记本代工有OEM和ODM之别,OEM是指设计由品牌商自已设计完成,代工厂只负责按单生产。

采用这种模式的有苹果、联想THINKPAD.因为成本偏高,目前采用这种模式的品牌已经不多。

ODM指设计和生产都由代工厂来完成,这种模式是目前的主流注:新企业联宝“联想和仁宝合资的企业”NM-A开头 NM-A310等1、广达(QUANTA)一般以DA0或DA开头,MB之前“DA0或DA”之后的为板号REV板本号2、仁宝(COMPAL)、联宝(LCFC)仁宝一般以LA开头联宝NM-A开头3、伟创 (WISTRON) 有白框,有数字,有字母(以前数字就是板号,现在搜索资料MB前的字母)注:实际维修中搜索图纸就搜索字母,搜索点位就搜索数字注:搜索数字的时候后缀也要相同的PDF才有用4、华硕 M B前面的为板号K43SV MAIN BOARD注:华硕主板一般找不到PDF图纸,但一般可以找到点位图“找点位图时版本号要一样,不然不一样”5、和硕联合(PEGATRON)“一般可以找到PDF图纸点位图部分可以用华硕的点位图软件打开”6、英业达(IVNENTEC)一长串6050A 后面就是板号如:6050A2030501-MB-A05 搜索20305017、苹果苹果板号820开头,很好识别8、SONY/富士康(FOXCONN)MS后面为板号MBX-155(SONY内部板号)SONY一般双板号“SONY一般广达或富士康代工比较多”9、三星的板号一般BA41开头三星的板号搜索不到资料时,看一下板上还有没有其它同型标注注:新机器搜索PETRONAS-D-14E “三星的板号,有三个地方可以搜索,依依排除 BA41 上面左边等”10、微星一般MS-5位数为板号11、蓝天一般是6-71开头,后面接着就是板号注:JP有的是接口 JP还有的是跳线点“还有的叫PAD”注:有的元件标识的很远,找不到可以找字母 B或什么的笔记本元件的识别:显存:一般是2 4 8个,不会是单独的一个显存(台式机AMD的桥集成显卡,旁边可能会挂一个显存颗粒样的东西)注:显存有普通显存和加速颗粒(6X以上的机可以独显改集显,6X以下的部分可以改不是很好改)MINIPCIE插槽:老机器可以插网卡,新机器还可以插蓝牙或扩展其它的设备(有的还可以插诊断卡,不是所有“要看有没有挂LPC总线“)注:EC FWH EC的固件BIOS芯片 FLASH ROM 桥的BIOS芯片NFC近场通讯(刷卡式)。

电子元器件识别大全图

电子元器件识别大全图

电子元器件识别大全图(总11页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类组件.范围公司主要产品(计算机主板)中的电子组件认识:工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。

连接器件主要有﹕插槽﹑插针﹑插座等。

其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。

责任公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A) 从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。

B) 从组件表面的标记就能读出该组件的容量﹐允许误差范围等参数。

C) 能辩识各类组件在线路板上的丝印图。

D) 知道在作业过程中不同组件需注意的事项。

本指南由品管部负责编制;电子组件电阻电阻用“R”表示﹐它的基本单位是奥姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字1234567890+5%+10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

�开关 电子开关主要有两种类型,一种是触 点型,一种是选择型。其本质上形成 信号的短接功能。主板电路信号的短 接时间的长短,可能向系统传递的信 息含义不相同。
�CMOS CMOS电池 电池 每一块电脑主板上都应该会有一颗 CMOS电池,用来为CMOS功能模块不间 断的提供电源,从而使CMOS相关设置 信息,如日期、时间,即使在移除系 统电池和外接适配器电源时候仍能保 存。
�稳压特性 此外,二极管的反相击穿的特性还可以有 “稳压”的功能,如下图所示, “MB_DATA”和“MB_CLK”信号电压值分 别钳制在一定的电压范围之内。
�三极管 三极管在笔记本电脑主板上种类繁多,从 材质上分,前面有提到,分为硅材料管和 锗材料管;按照类型,可以分为晶体三极 管(含NPN和PNP型)和MOS管(含N沟道增 强型和P沟道耗尽型),其中MOS管从元件 封装上又分有上图所示3个引脚的,也有 下图所示8个脚的,8脚MOS管在电气连接 上和3脚MOS管相同,引脚多主要是为了更 好的散热等方面的考虑。同时,要注意8 脚MOS管的安装方向。 三极管在笔记本电脑主板电路上几乎都用 作逻辑开关的功能,而且绝大部分是高电 平导通的NPN、N沟道型三极管。
3V
�防EMI功能 左图为USB端口防EMI的电感线圈元 件,消除USB设备热插拔瞬间产生的干 扰信号。
�储能功能 左图为电感在开关电源(Pulse Width Modulation,简称PWM)中充 当交流方波电压转直流滤波功能的 应用。此类应用在笔记本电脑主板 电源产生模块很常见。
�耦合功能 图示为电脑主板上的电感耦合线 圈,其部分功能充当普通电感滤波 功能,同时还有耦合升压的作用, 以便相关电源产生芯片产生更高的 输出电压。4个引脚之间直流阻抗 为0,即两两相互导通。
�二极管 如下图所示,利用二极管的单向导通特 性,电压可以由PD10左侧的VA1端传输到 VA端。反过来,VA端的电压则无法通过 PD10传输到VA1端。二极管图示“箭头” 所指的方向,即为二极管正向导通的方向。
�反向击穿特性 可以利用二级管的反相击穿特性,来实现 “降压”的目的。如下图所示,十几伏的 “BATT+”电压经过PD14二极管元件降压 后,传输到“2”脚,只有几伏的电压, 为RTC电池提供充电电源。此类二极管通 常为肖特基二极管。 � 发光特性 加入特殊材料后的发光二极管,具有通电 后“发光”的特性,如下图所示,当 “PWR_BLUE”信号为低电位时,名称标示 为“LED5”的发光二极管两端就会有电压 差,电流流过二极管时,就会产生发光的 现象。反之,如果“PWR_BLUE”同样为高 电位,发光二极管两端没有电压差,此时 二极管就不会亮。不同材质的二极管,在 其通电时,发光的颜色可能不相同。
� 短接点 短路点就是将断开的导线通过焊锡连 接起来,形成一个完整的导电通路; 在我们作主板电路故障诊断的时候, 可以方便的将其断开,来缩小问题分 析的范围。此外,有些笔记本电脑主 板还预留有CMOS模块复位短路点,在 需要清除CMOS设置信息时,可以用镊 子等工具直接短接在电脑主板上的短 路点即可。如下图所示:
�主板元件极性
电脑主板上的各种电子元件,有些有极性,有些没有。通常认为所有以“U” 标示开头的,包括功能芯片、集成门电路等,都是有极性的。此外,电解电 容、二极管、三极管、晶振和耦合线圈等也都是极性元件。所谓极性元件, 就是元件本身在电气上分正、负极或安装时要符合芯片信号引脚的定义。不 难想象,元件在主板上极性、或方向安装错误,可能造成的后果:非但相应 功能无法实现,还有可能造成元件及主板的电性能物理损坏的后果,这一点 大家要非常注意!下面我们将介绍,如何区分笔记本电脑主板常见极性电子 元件的极性识别及PCB板上相应的的极性、方向标示的含义: � 二级管 如右图所示,元件本体的“横线”要和 PCB上“白线”方向一致,同时也是对应 下图原理图上的“1”脚。在判断二级管 极性时,也可以利用其单向导通的原 理,借助万用表辅助判断,它的正向导 通电压通常为零点几伏。
�电感 普通电感元件具有直流电阻阻值为零的阻 抗特性。换句话说,稳定的直流电压可以 无阻碍的通过电感元件。当电路中串扰有 杂讯时,电感可以利用其储能的特性,将 干扰信号“吃掉”。所以,在主板上不同 的电压源输入端口通常会串接电感元件, 以配合电容滤波,尽可能地达到输入电压 的稳定可靠,如下图所示。
8 7 6 5 1 2 3
�保险丝 过流保险丝的功能非常简单,当通过 它的电流超过其额定值时,会自动熔 断而形成开路,断开负载的电源,以 便保证用电模块不受损坏。部分保险 丝元件具自“愈合”的特性,即有熔 断后,待负载电流恢复正常时,能过 恢复正常导通的工作状态。
�晶振 晶振元件的功能单一,就是为各个功 能芯片的时钟模块提供基准时钟频率。 常见的晶振元件的基准的时钟频率有 32.768KHz、14.318MHz和25MHz等几种。 石英晶振具有稳定性高,误差小的特 点,当然价格也较昂贵。考虑到成本 的因素,也有电脑主板上采用管状的 晶振的。
“P” 代表此元件属于 主板电源模块部 分;如果标示不带 “P” ,则表示该元件 属于系统功能模块。
“D”为英文单词“Diode” 的缩写,表示该元件是 二极管;其他,如 “R”,则用来表示电阻 元件,下页表格会有详 细说明。
�主板元件英文名称
下面的表格,归纳了笔记本电脑主板上常见的元件 “标示名称 ” 所 代表的元件类型:
R28
150/0402/1%
�电阻分压功能
+HUB_VREF
A
R29
150/0402/1%
C154
C149
C51
如图,A点输出电压大小VO= 1.8×R29/(R28+R29)= 1.8×150/(150+150)=0.9V
0.01U/0402
0.01U/0402
0.1U/0402
�信号上拉功能 在“RESET”信号为高阻抗时, 电阻中几乎没有电流流过,在没 有压降的情况下,电阻的“2” 脚为高电平;当“RESET”信号 为低阻抗时,电流流经电阻时产 生压降,电阻“2”脚输出表现 为低电平。
�三级管 如右图所示,标示“1”通常是线路图上 对应晶体管的集电极(c)或MOS管的漏极 (D);标示“2”通常是线路图上对应晶 体管的基极(b 体管的基极(b)或MOS )或MOS管的栅极( 管的栅极(G G); 标示“3”通常是线路图上对应晶体管的 发射极(e)或MOS管的源极(S)。 我们可以利用这一管脚分布规律,去量测 线路图上的相应脚位的电压。此外,由于 三极管的三个引脚分布不对称,在元件安 装时通常不会出错,只要其引脚和PCB上 的PAD点一一对应就可以了。 �电解电容 如右图所示,电容本体上的“+”号要和 PCB的“白线”方向一致,它们也是和线 路图上的“1”脚相对应的;立式电解电 容的极性标注法与此类似。
�滤波功能 如上图所示,这些并行排列的电容主要起着滤波功能。同时,这些 电容器就像水库一样,具有储存和释放电流的作用,它们对电压 “VTERM”的稳定输出起着非常重要的作用。
�耦合功能 耦合电容具有对某些频率段的信号“导通” ,而将其他频率段的杂讯 “拒之门外” 的功能,此特性经常会在系统模拟音频信号输出端口用 到,如上图所示。
项 目 项目 1 2 3 4 5 6 7 8 9 缩写 R C L U F D JP T SW 英文 Resistor Capacitor Inductance IC Fuse Diode Jump Transformer Switch 中文 电阻 电容 电感 集成IC 保险丝 二极管 短结点 耦合线 圈 开关 13 14 15 16 17 18 12 CP/C A Y/X H T LED PAD Q 10 11 缩写 JP/C N RP 英文 Connector Resistor Parallel Capacitor Parallel Crystal Oscillator Hole Test Point Light emitting diode Pad transistor 中文 接口 排阻 排容 晶振 固定孔 测试点 发光二 极管 EMI PAD 三极管
� 逻辑开关功能
1.8VSUS
MAIN ON From EC
4
PQ39
AO4418
1.8V PC 129
.1U
元件符号第4PIN栅极“箭头”朝外,为N 沟道MOS管。当MAINON信号为高电平时, MOS管导通,即1.8VSUS电压转换为1.8V。 当MAINON为低电平时,截止。此外,图 中还有一颗“二极管”标示的符号,它 表示PQ39的第1~3PIN到第5~8PIN,可 以无条件地正向导通。
�集成芯片 主板上的功能芯片是电脑主板线 路的核心部分,它们分别承担不 同的系统功能模块信息的处理。
�主板元件标示方法
电脑主板上的每颗元件的都会有唯一的名称标示,就像公司的员工 编号,按照一定的规则排序。名称标示可以用来区分主板上不同功 能类型、编号的元件。以下图所示为例,让我们来认识一下,主板 上某颗标有 “ PD18 ” 名称的元件标示:
PD18
“18”在此处表示其为主 板上第18颗二极管元 件。元件编号通常从1、 2……,依次类推。
�电容 毫无疑问,电容是笔记本电脑主板上数量 最多的元件种类。在每一颗集成芯片附近 或电压输出端都能见到大量排列的电容元 件。其主要有滤波、信号耦合和存储电能 等功能。主板上自举升压电源模块通常会 利用电容的储能特性。 极性电容通常都是较昂贵的钽介质电容。 排容同排组一样,认为是若干分立电容的 排列。
笔记本电脑主板元件识别
091108 qiuml
20080827
� 上图红框中是什么元件? � 电阻元件在主板上通常都有哪些功能? � FBGA芯片封装较TSOP,最大优点是什么?
�主板元件大类
笔记本电脑主板上安装的元件大体可以分为接口类和电子类两种。 接口类,顾名思义,就是为主板不同的外围功能部件提供连接的接 口,如内存插槽、 USB 接口等,通常会以 “ JPxx 、CNxx ”等位置名 称来标示。电子类元件用来实现电脑主板工作电压的产生、数据信 号的处理等功能,它们又可以分为系统电子元件和电源电子元件两 大类。其中,主板电源部分电子元件主要负责将外接电源适配器的 直流电源转换成各个系统功能芯片模块工作所需的电压。下图所示 为主板两大模块区分示意图:
