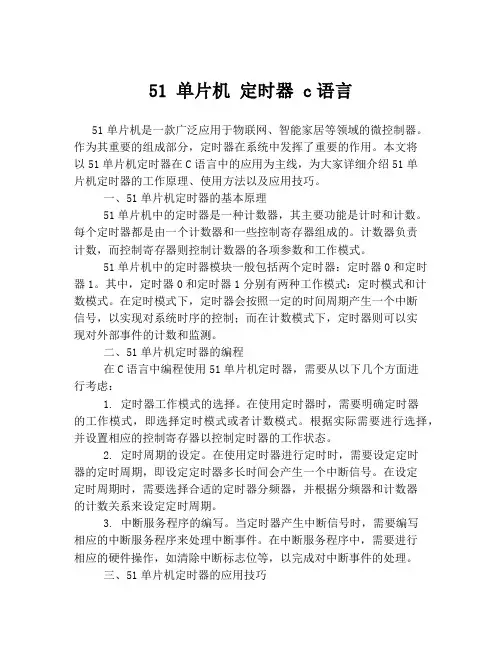

51 单片机 定时器 c语言
51 单片机定时器 c语言51单片机是一款广泛应用于物联网、智能家居等领域的微控制器。
作为其重要的组成部分，定时器在系统中发挥了重要的作用。
本文将以51单片机定时器在C语言中的应用为主线，为大家详细介绍51单片机定时器的工作原理、使用方法以及应用技巧。
一、51单片机定时器的基本原理51单片机中的定时器是一种计数器，其主要功能是计时和计数。
每个定时器都是由一个计数器和一些控制寄存器组成的。
计数器负责计数，而控制寄存器则控制计数器的各项参数和工作模式。
51单片机中的定时器模块一般包括两个定时器：定时器0和定时器1。
其中，定时器0和定时器1分别有两种工作模式：定时模式和计数模式。
在定时模式下，定时器会按照一定的时间周期产生一个中断信号，以实现对系统时序的控制；而在计数模式下，定时器则可以实现对外部事件的计数和监测。
二、51单片机定时器的编程在C语言中编程使用51单片机定时器，需要从以下几个方面进行考虑：1. 定时器工作模式的选择。
在使用定时器时，需要明确定时器的工作模式，即选择定时模式或者计数模式。
根据实际需要进行选择，并设置相应的控制寄存器以控制定时器的工作状态。
2. 定时周期的设定。
在使用定时器进行定时时，需要设定定时器的定时周期，即设定定时器多长时间会产生一个中断信号。
在设定定时周期时，需要选择合适的定时器分频器，并根据分频器和计数器的计数关系来设定定时周期。
3. 中断服务程序的编写。
当定时器产生中断信号时，需要编写相应的中断服务程序来处理中断事件。
在中断服务程序中，需要进行相应的硬件操作，如清除中断标志位等，以完成对中断事件的处理。
三、51单片机定时器的应用技巧在实际的应用中，还可以通过以下几种技巧来提高定时器的使用效率：1. 使用定时器进行PWM波形发生器。
定时器可以实现高精度的PWM波形输出，可以应用于电机驱动、灯光控制等领域。
2. 通过软件编程实现多重定时器。
在需要同时控制多个硬件设备的情况下，可以通过软件编程实现多重定时器，以提高系统的效率和灵活性。
51单片机定时器c语言
51单片机定时器c语言51单片机是一款广泛应用于嵌入式系统中的芯片，其具有强大的功能和较高的性能表现。
在51单片机中，定时器是其中一项非常重要的功能，因为它可以帮助我们完成很多任务。
在51单片机中使用定时器，我们需要编写相应的c语言程序。
接下来，我将为大家介绍一些关于51单片机定时器c语言编程的知识。
首先，我们需要了解51单片机定时器的工作原理。
51单片机中的定时器是一个计数器，它的计数值会随着时间的流逝而增加。
当计数值达到了设定的阈值时，定时器就会产生一个中断信号。
我们可以通过对这个中断信号进行相应的处理，来完成各种任务。
为了使用51单片机的定时器，我们需要用c语言编写相应的程序。
比如，我们可以通过以下代码来初始化定时器：void timer_init(int time) {TMOD &= 0xF0; // 设定计数模式TL0 = time; // 设置定时器初值TH0 = time >> 8; // 设置定时器初值TR0 = 1; // 开始定时器}这段代码中，我们首先设定了计数模式，并且通过设置初值来调节定时器的计数时间。
最后，我们开启了定时器，让它开始进行计时。
除了初始化定时器之外，我们还需要为定时器编写中断处理程序。
比如，下面是一个简单的定时器中断处理程序：void timer_interrupt() interrupt 1 {// 处理中断信号}在这个中断处理程序中，我们可以编写相应的代码来完成各种任务。
比如，我们可以通过判断定时器计数的次数来控制LED的闪烁频率，或者通过定时器中断信号来完成数据发送等任务。
总结来说，51单片机定时器是非常重要的一个功能，它可以帮助我们完成很多任务。
要使用定时器，我们需要首先了解定时器的工作原理，并且编写相应的c语言程序实现。
如果我们掌握了这些技能，就可以开发出更加完善的嵌入式系统。
C#中利用Timer实现让程序暂停一定的时间再继续执行。
C#中利⽤Timer实现让程序暂停⼀定的时间再继续执⾏。
在线程中，如果要暂停⼀定的时间，可以使⽤Thread的Sleep⽅法，让线程暂停。
在微软新的win8API中，已经⽤Task来实现原来⽤线程实现的许多功能，同样，Task也有Delay⽅法，让程序暂停⼀定的时间。
以下程序利⽤System.Threading.Timer让程序每隔间隔的时间执⾏回调⽅法：using System;using System.Collections.Generic;using System.Text;using System.Threading;namespace TimerApp{class Program{static void Main(string[] args){Console.WriteLine("***** Working with Timer type *****/n");// Create the delegate for the Timer type.TimerCallback timeCB = new TimerCallback(PrintTime);// Establish timer settings.Timer t = new Timer(timeCB, // The TimerCallback delegate type."Hello From Main", // Any info to pass into the called method (null for no info).5000, // Amount of time to wait before starting.Timeout.Infinite); //⼀秒钟调⽤⼀次 Interval of time between calls (in milliseconds).Console.WriteLine("Hit key to terminate...");Console.ReadLine();}static void PrintTime(object state){Console.WriteLine("Time is: {0}, Param is: {1}",DateTime.Now.ToLongTimeString(), state.ToString());}}}如果把时间间隔1000改成 Timeout.Infinite这样回调⽅法PrintTime只会在1秒之后调⽤⼀次。
定时器c语言程序
定时器c语言程序#include#define uint unsigned int#define uchar unsigned charsbit gw=P1^4; //数码管各位位选sbit sw=P1^5; //十位位选sbit SPEAK=P1^6; //定义蜂鸣器uchar num,num1,tt,shi,ge,t; //tt为设定值，t为当前计数值uchar code table[]={0x88,0x9F,0xA4,0x85,0x93,0xC1,0xC0,0x8F,0x80,0x81,0x82,0xC8,0xE8,0xA1,0x86,0x8E}; //数码管显示段码void delay(uint z); //延时子函数声明void play(uchar aa); //数码管显示子函数声明void SPK_T est( void ); //蜂鸣器控制子函数void Init(); //初始化子函数声明void KeyScanf(void); // 键盘扫描void main(){Init(); //初始化for(num1=60;num1>0;num1--)play(tt);t=tt;while(1){KeyScanf();while(t==0){TR0=0; //定时时间到停止定时器工作SPK_T est();t=60;break;}play(t); //显示当前剩余定时时间}}/********************************************************** *名称：void Init()*功能：初始化定时器0等***********************************************************/ void Init(){EA=1; //开总中断ET0=1; //开定时器0中断tt=60; //设定默认定时时间（一分钟）num=20;TMOD=0x01; //设置定时器0为工作方式1TH0=(65536-50000)/256; //定时器0设定50ms定时初值TL0=(65536-50000)%256;SPEAK=0;}/*******************************************函数名：按键扫描描述：*******************************************/void KeyScanf(void){if((P1&0x0f)!=0x0f) //检查按键{delay(20);if((P1&0x0f)!=0x0f) //检查按键{delay(20);if(!(P1&0x01))while(1){ TR0=0;play(tt);if(!(P1&0x02)){tt++;play(tt);}else if(!(P1&0x04)){tt--;play(tt);}if(!(P1&0x08)){TR0=1;t=tt;break;}}if((TR0==1)&&(!(P1&0x08))) {if(!(P1&0x08)){TR0=0; //停止delay(20);}}if((TR0==0)&&(!(P1&0x08))){{TR0=1; //启动delay(20);}}}}}/************************************************************** *名称: Delay_NS()*功能: 长软件1ms延时*************************************************************** /void delay(uint ms){uchar i;while(ms--) //ms毫秒软件延时{for(i = 63;i > 1;i--);}}/************************************************************函数名称：定时器0中断服务子程序功能：重装初并重启定时器值，定时中断满20次（1s），计数减1************************************************************/ void time0() interrupt 1 //定时器0中断子函数{if(num>0){num--;}else if(num==0){t--;num=20;}TH0=(65536-50000)/256; //重装定时器初值TL0=(65536-50000)%256;ET0=1;TR0=1; //重新启动T0}/************************************************************** *名称: void play(uchar)*功能: LED数码管显示0-F字符,同时控制2个数码管显示对应的十六进制数*************************************************************** /void play(uchar aa) //数码管显示子函数{shi=aa/10;ge=aa%10;P0=table[ge];gw=0;delay(20); // 延时显示gw=1;P0=table[shi];sw=0;delay(20); // 延时显示sw=1;}/******************************************* 函数名：SPK_test()描述：蜂鸣器控制*******************************************/ void SPK_T est( void ){unsigned int i = 0;unsigned char j,k,m = 34;for(j = 0;j < 8;j ++){m -=1;for(i = 0;i < 2000;i ++ ){SPEAK = ~SPEAK;for(k = m;k > 1;k--);}delay(15);}SPEAK =0;}。
c语言中断函数
c语言中断函数
C语言中断函数
C语言中断函数是一种特殊的函数，它可以在程序执行期间被硬件中
断调用，从而实现对外部事件进行相应的操作。
C语言中断函数在嵌
入式系统中广泛使用，尤其是对于需要处理大量外部事件的系统来说，中断函数是必不可少的一种编程技能。
中断函数在C语言中的定义
在C语言中，中断函数的定义需要按照一定的规则进行。
首先，我们
需要定义一个中断向量，来表示不同的中断类型。
一个中断向量通常
由一个数值表示，它对应于一个具体的中断类型，例如：按键输入、
定时器到达等等。
其次，我们需要定义一个中断函数，来处理这个中
断向量所对应的中断类型。
中断函数通常需要在函数体内写上中断服
务程序，用来处理中断事件。
中断函数的处理过程
中断函数的处理过程包括两个部分：中断请求和中断响应。
中断请求
是指硬件发出中断信号，并将中断向量压入中断堆栈。
中断响应是指
在中断请求时，将中断向量从中断堆栈中取出，并将控制转移到对应的中断函数。
中断函数的注意事项
在编写中断函数时，需要注意以下几个问题：
1. 中断函数需要尽快完成中断事件的处理，因为中断请求可能会源源不断地到来。
2. 中断函数不能包含过多的计算量，否则会影响系统的正常运行。
3. 在中断函数中，需要关闭一些不必要的中断请求，以免产生干扰。
总体来说，中断函数是一种非常重要的编程技能，在编写嵌入式系统程序时十分常见。
掌握好中断函数的定义、处理过程和注意事项等方面的知识，可以使你更加高效地编写嵌入式系统程序。
单片机原理及应用教程(C语言版)-第6章 MCS-51单片机的定时器计数器
6.1.1 单片机定时器/计数器的结构
MCS-51单片机定时器/计数器的原理结构图
T0(P3.4) 定时器0 定时器1 T1(P3.5) 定时器2 T2EX(P1.1)
T2(P1.0)
TH0
溢 出 控 制
TL0
模 式 溢 出
TH1
控 制
TL1
模 式 溢 出
TH2
TL2
重装 捕获
RCAP 2H
RCAP 2L
6.2.2 T0、T1的工作模式
信号源 C/T设为1，为计数器，用P3.4引脚脉冲 C/T设为0，为定时器，用内部脉冲 运行控制 GATE=1，由外部信号控制运行 此时应该设置TR0=1 P3.2引脚为高电平，T0运行 GATE=0， 由内部控制运行 TR0设置为1，T0运行
6.2.2 T0、T1的工作模式
6.2.3 T0、T1的使用方法
例6-1 对89C52单片机编程，使用定时器/计 数器T0以模式1定时，以中断方式实现从P1.0引 脚产生周期为1000µ s的方波。设单片机的振荡频 率为12MHz。 分析与计算 （1）方波产生原理 将T0设为定时器，计算出合适的初值，定 时到了之后对P1.0引脚取反即可。 （2）选择工作模式 计算计数值N
6.2.1 T0、T1的特殊功能寄存器
TR1、TR0：T1、T0启停控制位。 置1，启动定时器； 清0，关闭定时器。
注意： GATE=1 ，TRx与P3.2（P3.3）的配合控制。
IE1、IE0：外部中断1、0请求标志位 IT1、IT0：外部中断1、0触发方式选择位
6.2.2 T0、T1的工作模式
6.2.1 T0、T1的特殊功能寄存器
GATE＝0，禁止外部信号控制定时器/计数器。 C/T——定时或计数方式选择位 C/T＝0，为定时器；C/T＝1，为计数器 计数采样：CPU在每机器周期的S5P2期间，对 计数脉冲输入引脚进行采样。
单片机C语言函数中断函数(中断服务程序)
单片机_C语言函数_中断函数（中断服务程序）在开始写中断函数之前，我们来一起回顾一下，单片机的中断系统。
中断的意思（学习过微机原理与接口技术的同学，没学过单片机，也应该知道），我们在这里就不讲了，首先来回忆下中断系统涉及到哪些问题。
（1）中断源：中断请求信号的来源。
（8051有3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1（这两个低电平有效，上面的那个横杠不知道怎么加上去））（2）中断响应与返回：CPU采集到中断请求信号，怎样转向特定的中断服务子程序，并在执行完之后返回被中断程序继续执行。
期间涉及到CPU响应中断的条件，现场保护，现场恢复。
（3）优先级控制：中断优先级的控制就形成了中断嵌套（8051允许有两级的中断嵌套，优先权顺序为INT0，T0，INT1，T1，串行口），同一个优先级的中断，还存在优先权的高低。
优先级是可以编程的，而优先权是固定的。
80C51的原则是①同优先级，先响应高优先权②低优先级能被高优先级中断③正在进行的中断不能被同一级的中断请求或低优先级的中断请求中断。
80C51的中断系统涉及到的中断控制有中断请求，中断允许，中断优先级控制（1）3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1（2）中断控制寄存器：定时和外中断控制寄存器TCON（包括T0、T1，INT0、INT1），串行控制寄存器SCON，中断允许寄存器IE，中断优先级寄存器IP具体的是什么，包括哪些标志位，在这里不讲了，所有书上面都会讲。
在这里我们讲下注意的事项（1）CPU响应中断后，TF0（T0中断标志位）和TF1由硬件自动清0。
（2）CPU响应中断后，在边沿触发方式下，IE0（外部中断INT0请求标志位）和IE1由硬件自动清零；在电平触发方式下，不能自动清楚IE0和IE1。
所以在中断返回前必须撤出INT0和INT1引脚的低电平，否则就会出现一次中断被CPU多次响应。
（3）串口中断中，CPU响应中断后，TI（串行口发送中断请求标志位）和RI（接收中断请求标志位）必须由软件清零。
C语言 中断系统
