Uboot_for_mini6410_移植步骤详解

合集下载

uboot移植到6410开发板的过程及环境变量的修改

uboot移植到6410开发板的过程及环境变量的修改

天涯海阁嵌入式linuxu boot移植到6410开发板的过程及环境变量的修改分类: uboot 2012-09-28 11:16 319人阅读 评论(0) 收藏举报一、通过U盘下载uboot.bin到开发板,U盘事先必须用飞凌光盘里的一个快速烧写工具,把mmc.bin烧写进U盘内,但是打开U盘后看不到这个文件。

然后将uboot.bin烧写进U盘。

(ps,如果要直接通过U盘将内核还有文件系统烧写进开发板里,可以直接将zImage跟cramfs文件系统拷进U盘)二、将U盘插入开发板,选择U盘启动模式,1 2 3 off ,其他on;打开终端,启动;之后就开始烧写,由于没有在U 盘内放zImage ,所以烧写的最后一行会提示not found zImage 等。

三、断开电源,选择nand flash启动:1 2 3 6 7 off,其他on;打开电源,在bootdelay计时的时候按下空格键;进入uboot的命令模式;四、查看环境变量:printenv五、修改环境变量:setenv,包括ip地址等,主要是修改bootcmd跟bootargs,我是用tftp下载uImage,用nfs挂载根文件系统:Setenv bootcmd 'tftp c0008000 uImage;bootm c0008000'(如果要设置多个,就要加上''号,如果有多个命令,在两个命令之间加;号)Setenv bootargs ‘console=ttySAC0 root=/dev/nfs nfsroot=172.22.17.20:/nfsroot/rootfsip=172.22.17.21’(consle是设置平台,nfsroot 是设置nfs的挂载地址,172.22.17.21是开发板的ip,172.22.17.20是主机的ip)都设置完再查看环境变量printenv ,如果没问题就保存:saveenv六、重启 ok**************************************************************************************************** 下面对bootargs的设置做一些介绍:bootargs是环境变量中的重中之重,甚至可以说整个环境变量都是围绕着bootargs来设置的。

Uboot_for_Tiny6410_移植步骤详解

Uboot_for_Tiny6410_移植步骤详解

Uboot_for_Tiny6410_移植步骤详解一、设计要求1.目的1)掌握U-boot剪裁编写2)掌握交叉编译环境的配置3)掌握U-boot的移植2.实现的功能1)U-boot编译成功2)移植U-boot,使系统支持从NAND FLASH启动二、设计方案1.硬件资源1)ARM处理器:ARM11芯片(SamsungS3C6410A),基于ARM1176JZF-S核设计,运行频率533Mhz, 最高可达667Mhz2)存储器:128M DDR RAM,可升级至256M;MLC NAND Flash(2GB)3)其他资源:具有三LCD接口、4线电阻触摸屏接口、100M 标准网络接口、标准DB9 五线串口、Mini USB 2.0 接口、USB Host 1.1、3.5mm音频输入输出口、标准TV-OUT 接口、SD卡座、红外接收等常用接口;另外还引出4路TTL串口,另1 路TV-OUT、SDIO2 接口(可接SD WiFi)接口等;在板的还有蜂鸣器、I2C-EEPROM、备份电池、AD可调电阻、8 个中断式按键等。

2.软件资源1)arm-linux-gcc-4.5.1(交叉编译)2)u-boot-2010.09.tar.gzarm-linux-gcc-4.5.1-v6-vfp-20101103.tgz三、移植过程1.环境搭建1)建立交叉编译环境2)去这2 个网站随便下载都可以下载得到最新或者你想要的u-boot。

(/batch.viewlink.php?itemid=1694ftp://ftp.denx.de/pub/u-boot/)下面是具体的对u-boot…的修改一:下载并解压u-boot-gxb.tar.gz。

#tar xzvf u-boot-gxb.tar.gz二:在顶层的目录下找到Makefile文件,并用gedit打开在Makefile中找到下面代码进行修改########################################################################## ARM1176 Systems#########################################################################smdk6400_noUSB_config \smdk6400_config : unconfig@mkdir -p $(obj)include $(obj)board/samsung/smdk6400@mkdir -p $(obj)nand_spl/board/samsung/smdk6400@echo "#define CONFIG_NAND_U_BOOT" > $(obj)include/config.h@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk@if [ -z "$(findstring smdk6400_noUSB_config,$@)" ]; then \echo "RAM_TEXT = 0x57e00000" >> $(obj)board/samsung/smdk6400/config.tmp;\ else \echo "RAM_TEXT = 0xc7e00000" >> $(obj)board/samsung/smdk6400/config.tmp;\ fi@$(MKCONFIG) smdk6400 arm arm1176 smdk6400 samsung s3c64xx@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk下面红色的为新增加的#=====================更改部分=======================================tiny6410_noUSB_config \tiny6410_config : unconfig@mkdir -p $(obj)include $(obj)board/samsung/tiny6410@mkdir -p $(obj)nand_spl/board/samsung/tiny6410@echo "#define CONFIG_NAND_U_BOOT" > $(obj)include/config.h@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk@if [ -z "$(findstring tiny6410_noUSB_config,$@)" ]; then \echo "RAM_TEXT = 0x57e00000" >>$(obj)board/samsung/tiny6410/config.tmp;\else \echo "RAM_TEXT = 0xc7e00000" >> $(obj)board/samsung/tiny6410/config.tmp;\fi@$(MKCONFIG) tiny6410 arm arm1176 tiny6410 samsung s3c64xx@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk#==================================================================三: arch/arm/cpu/arm1176/s3c64xx/cpu_init.S#gedit arch/arm/cpu/arm1176/s3c64xx/cpu_init.S#include <config.h>#include <asm/arch/s3c6400.h>.globl mem_ctrl_asm_initmem_ctrl_asm_init:/* DMC1 base address 0x7e001000 */ldr r0, =ELFIN_DMC1_BASEldr r1, =0x4str r1, [r0, #INDEX_DMC_MEMC_CMD]ldr r1, =DMC_DDR_REFRESH_PRDstr r1, [r0, #INDEX_DMC_REFRESH_PRD]ldr r1, =DMC_DDR_CAS_LATENCYstr r1, [r0, #INDEX_DMC_CAS_LATENCY]ldr r1, =DMC_DDR_t_DQSSstr r1, [r0, #INDEX_DMC_T_DQSS]ldr r1, =DMC_DDR_t_MRDstr r1, [r0, #INDEX_DMC_T_MRD]ldr r1, =DMC_DDR_t_RASstr r1, [r0, #INDEX_DMC_T_RAS]ldr r1, =DMC_DDR_t_RCstr r1, [r0, #INDEX_DMC_T_RC]ldr r1, =DMC_DDR_t_RCDldr r2, =DMC_DDR_schedule_RCDorr r1, r1, r2str r1, [r0, #INDEX_DMC_T_RCD]ldr r1, =DMC_DDR_t_RFCldr r2, =DMC_DDR_schedule_RFCorr r1, r1, r2str r1, [r0, #INDEX_DMC_T_RFC]ldr r1, =DMC_DDR_t_RPldr r2, =DMC_DDR_schedule_RPorr r1, r1, r2str r1, [r0, #INDEX_DMC_T_RP]ldr r1, =DMC_DDR_t_RRDstr r1, [r0, #INDEX_DMC_T_RRD]ldr r1, =DMC_DDR_t_WRstr r1, [r0, #INDEX_DMC_T_WR]ldr r1, =DMC_DDR_t_WTRstr r1, [r0, #INDEX_DMC_T_WTR]ldr r1, =DMC_DDR_t_XPstr r1, [r0, #INDEX_DMC_T_XP]ldr r1, =DMC_DDR_t_XSRstr r1, [r0, #INDEX_DMC_T_XSR]ldr r1, =DMC_DDR_t_ESRstr r1, [r0, #INDEX_DMC_T_ESR]ldr r1, =DMC1_MEM_CFGstr r1, [r0, #INDEX_DMC_MEMORY_CFG]ldr r1, =DMC1_MEM_CFG2str r1, [r0, #INDEX_DMC_MEMORY_CFG2]ldr r1, =DMC1_CHIP0_CFGstr r1, [r0, #INDEX_DMC_CHIP_0_CFG]ldr r1, =DMC_DDR_32_CFGstr r1, [r0, #INDEX_DMC_USER_CONFIG]/* DMC0 DDR Chip 0 configuration direct command reg */ ldr r1, =DMC_NOP0str r1, [r0, #INDEX_DMC_DIRECT_CMD]/* Precharge All */ldr r1, =DMC_PA0str r1, [r0, #INDEX_DMC_DIRECT_CMD]/* Auto Refresh 2 time */ldr r1, =DMC_AR0str r1, [r0, #INDEX_DMC_DIRECT_CMD]str r1, [r0, #INDEX_DMC_DIRECT_CMD]/* MRS */ldr r1, =DMC_mDDR_EMR0str r1, [r0, #INDEX_DMC_DIRECT_CMD]/* Mode Reg */ldr r1, =DMC_mDDR_MR0str r1, [r0, #INDEX_DMC_DIRECT_CMD]/* Enable DMC1 */mov r1, #0x0str r1, [r0, #INDEX_DMC_MEMC_CMD]check_dmc1_ready:ldr r1, [r0, #INDEX_DMC_MEMC_STATUS]mov r2, #0x3and r1, r1, r2cmp r1, #0x1bne check_dmc1_readynop添加下面红色的代码/*===========================更改部分=============================*/#if defined(CONFIG_TINY6410)#define SROM_BC1_REG_Tacs (0x0) // 0clk address set-up#define SROM_BC1_REG_Tcos (0x4) // 4clk chip selection set-up #define SROM_BC1_REG_Tacc (0xE) // 14clk access cycle#define SROM_BC1_REG_Tcoh (0x1) // 1clk chip selection hold#define SROM_BC1_REG_Tah (0x4) // 4clk address holding time#define SROM_BC1_REG_Tacp (0x6) // 6clk page mode access cycle #define SROM_BC1_REG_PMC (0x0) // normal(1data)page mode configuration#define SROM_BW_REG_DATA ((1<<7) | (1<<6) | (1<<4))#define SROM_BW_REG_BC1 (0xf << 4)#define SROM_BC1_REG_DATA ((SROM_BC1_REG_Tacs << 28) | \(SROM_BC1_REG_Tcos << 24) | \(SROM_BC1_REG_Tacc << 16) | (SROM_BC1_REG_Tcoh << 12) | \ (SROM_BC1_REG_Tah << 8) | (SROM_BC1_REG_Tacp << 4) | \(SROM_BC1_REG_PMC))ldr r0, =ELFIN_SROM_BASEldr r1, [r0, #SROM_BW_REG_DATA]mov r2, #(~SROM_BW_REG_BC1)and r1, r1, r2mov r2, #SROM_BW_REG_DATAorr r1, r1, r2str r1, [r0, #INDEX_SROM_BW_REG]ldr r1, =SROM_BC1_REG_DATAstr r1, [r0, #INDEX_SROM_BC1_REG]#endif/*========================================================*/ mov pc, lr.ltorg四:修改arch/arm/cpu/arm1176/s3c64xx/Makefile# gedit arch/arm/cpu/arm1176/s3c64xx/Makefileinclude $(TOPDIR)/config.mkLIB = $(obj)lib$(SOC).aSOBJS = reset.o#COBJS-$(CONFIG_S3C6400) += cpu_init.o speed.o添加下面红色代码#==================================更改部分================================ COBJS-$(CONFIG_S3C6410) += cpu_init.o speed.o#========================================================================= COBJS-y += timer.oOBJS := $(addprefix $(obj),$(SOBJS) $(COBJS-y))all: $(obj).depend $(START) $(LIB)$(LIB): $(OBJS)$(AR) $(ARFLAGS) $@ $(OBJS)五:修改arch\arm\include\asm\arch-s3c64xx\s3c64x0.h#ifndef __S3C64XX_H__#define __S3C64XX_H__添加红色代码/*==================================更改部分===============================*/ #if defined(CONFIG_SYNC_MODE) && defined(CONFIG_S3C6400) || defined(CONFIG_S3C6410) /*========================================================================*//*#error CONFIG_SYNC_MODE unavailable on S3C6400, please, fix your configuration!*/#endif#include <asm/types.h>六:修改arch/arm/include/asm/arch-s3c64xx/s3c6400.h#define ELFIN_SROM_BASE 0x70000000#define SROM_BW_REG __REG(ELFIN_SROM_BASE + 0x0)#define SROM_BC0_REG __REG(ELFIN_SROM_BASE + 0x4)#define SROM_BC1_REG __REG(ELFIN_SROM_BASE + 0x8)#define SROM_BC2_REG __REG(ELFIN_SROM_BASE + 0xC)#define SROM_BC3_REG __REG(ELFIN_SROM_BASE + 0x10)#define SROM_BC4_REG __REG(ELFIN_SROM_BASE + 0x14)#define SROM_BC5_REG __REG(ELFIN_SROM_BASE + 0x18)添加下面红色代码/*====================================更改部分=============================*/ #define INDEX_SROM_BW_REG 0x0#define INDEX_SROM_BC0_REG 0x4#define INDEX_SROM_BC1_REG 0x8#define INDEX_SROM_BC2_REG 0xC#define INDEX_SROM_BC3_REG 0x10#define INDEX_SROM_BC4_REG 0x14#define INDEX_SROM_BC5_REG 0x18/*========================================================================*//*七:在board/samsung建立tiny6410的文件夹,并且把smdk6400文件里面的所有文件复制过去,在修改board/samsung/tiny6410/lowlevel_init.S_TEXT_BASE:.word TEXT_BASE.globl lowlevel_initlowlevel_init:mov r12, lr/* LED on only #8 *//*=========================================更改部分========================*/ #if 0ldr r0, =ELFIN_GPIO_BASEldr r1, =0x55540000str r1, [r0, #GPNCON_OFFSET]ldr r1, =0x55555555str r1, [r0, #GPNPUD_OFFSET]ldr r1, =0xf000str r1, [r0, #GPNDAT_OFFSET]#endif/*=========================================================================*/ 将上面的红色的部分屏蔽掉wakeup_reset:/* Clear wakeup status register */ldr r0, =(ELFIN_CLOCK_POWER_BASE + WAKEUP_STAT_OFFSET)ldr r1, [r0]str r1, [r0]/* LED test *//*========================================更改部分===========================*/ #if 0ldr r0, =ELFIN_GPIO_BASEldr r1, =0x3000str r1, [r0, #GPNDAT_OFFSET]#endif/*===========================================================================*/ /* Load return address and jump to kernel */ldr r0, =(ELFIN_CLOCK_POWER_BASE + INF_REG0_OFFSET)/* r1 = physical address of s3c6400_cpu_resume function */ldr r1, [r0]/* Jump to kernel (sleep-s3c6400.S) */mov pc, r1nopnop将上面红色的部分屏蔽掉/** This was unconditional in original Samsung sources, but it doesn't* seem to make much sense on S3C6400.*//*======================================更改部分===========================*/ /*#ifndef CONFIG_S3C6400*/#if !defined(CONFIG_S3C6400) && !defined(CONFIG_S3C6410)/*=========================================================================*/ ldr r1, [r0, #OTHERS_OFFSET]bic r1, r1, #0xC0orr r1, r1, #0x40str r1, [r0, #OTHERS_OFFSET]八:修改board/Samsung/tiny6410/Makefile中include $(TOPDIR)/config.mkLIB = $(obj)lib$(BOARD).a#=============================更改部分=====================COBJS-y := tiny6410.oSOBJS := lowlevel_init.o#===========================================================SRCS := $(SOBJS:.o=.S) $(COBJS-y:.o=.c)OBJS := $(addprefix $(obj),$(COBJS-y))SOBJS := $(addprefix $(obj),$(SOBJS))九:修改board/samsung/tiny6410/tiny6410.c屏蔽掉下面头文件;/*===========================更改部分====================================*/ #if 0#include <netdev.h>#endif/*============================================================================* /#include <asm/arch/s3c6400.h>/* ===============================更改部分====================================*/ #if 0#define CS8900_Tacs 0x0 /* 0clk address set-up */#define CS8900_Tcos 0x4 /* 4clk chip selection set-up */#define CS8900_Tacc 0xE /* 14clk access cycle */#define CS8900_Tcoh 0x1 /* 1clk chip selection hold */#define CS8900_Tah 0x4 /* 4clk address holding time */#define CS8900_Tacp 0x6 /* 6clk page mode access cycle */#define CS8900_PMC 0x0 /* normal(1data)page mode configuration */#endif/*============================================================================* /static inline void delay(unsigned long loops){__asm__ volatile ("1:\n" "subs %0, %1, #1\n""bne 1b": "=r" (loops) : "0" (loops));}/** Miscellaneous platform dependent initialisations*//*=====================================更改部分==========================*/#if 0static void cs8900_pre_init(void){SROM_BW_REG &= ~(0xf << 4);SROM_BW_REG |= (1 << 7) | (1 << 6) | (1 << 4);SROM_BC1_REG = ((CS8900_Tacs << 28) + (CS8900_Tcos << 24) +(CS8900_Tacc << 16) + (CS8900_Tcoh << 12) +(CS8900_Tah << 8) + (CS8900_Tacp << 4) + CS8900_PMC);}#endif/*=======================================================================*/int board_init(void){DECLARE_GLOBAL_DATA_PTR;/*=========================================更改部分===================*/ #if 0cs8900_pre_init();#endif/* NOR-flash in SROM0 *//* Enable WAIT */SROM_BW_REG |= 4 | 8 | 1;gd->bd->bi_arch_number = MACH_TYPE;gd->bd->bi_boot_params = PHYS_SDRAM_1 + 0x100;return 0;}int dram_init(void){DECLARE_GLOBAL_DATA_PTR;gd->bd->bi_dram[0].start = PHYS_SDRAM_1;gd->bd->bi_dram[0].size = PHYS_SDRAM_1_SIZE;return 0;}#ifdef CONFIG_DISPLAY_BOARDINFOint checkboard(void){printf("Board: TINY6410\n");return 0;}#endif#ifdef CONFIG_ENABLE_MMU/*=====================================更改部分==========================*/ ulong virt_to_phy_tiny6410(ulong addr)/*=======================================================================*/ {if ((0xc0000000 <= addr) && (addr < 0xc8000000))return addr - 0xc0000000 + 0x50000000;elseprintf("do not support this address : %08lx\n", addr);return addr;}#endif/*=======================================更改部分=======================*/ #if 0ulong board_flash_get_legacy (ulong base, int banknum, flash_info_t *info){if (banknum == 0) { /* non-CFI boot flash */info->portwidth = FLASH_CFI_16BIT;info->chipwidth = FLASH_CFI_BY16;info->interface = FLASH_CFI_X16;return 1;} elsereturn 0;}#endif/*=======================================================================*//*=================================更改部分===============================*/#ifdef CONFIG_CMD_NETint board_eth_init(bd_t *bi){int rc = 0;#if defined(CONFIG_DRIVER_DM9000)rc = dm9000_initialize(bi);#endifreturn rc;}#endif十:修改drivers/net/dm9000x.cDM9000_ior(DM9000_MRCMDX); /* Dummy read *//* Get most updated data,only look at bits 0:1, See application notes DM9000 */rxbyte = DM9000_inb(DM9000_DATA) & 0x03;/*========================================更改部分==========================*/ #if 1u8 temp;temp=DM9000_ior(DM9000_MRRH);temp=DM9000_ior(DM9000_MRRL);#endif红色的为增加的/*============================================================================= *//* Status check: this byte must be 0 or 1 */if (rxbyte > DM9000_PKT_RDY) {DM9000_iow(DM9000_RCR, 0x00); /* Stop Device */DM9000_iow(DM9000_ISR, 0x80); /* Stop INT request */printf("DM9000 error: status check fail: 0x%x\n",rxbyte);return 0;}十一:修改drivers/usb/host/ohci-hcd.c#ifdef CONFIG_AT91RM9200#include <asm/arch/hardware.h> /* needed for AT91_USB_HOST_BASE */#endif//=====================更改部分================#if defined(CONFIG_ARM920T) || \defined(CONFIG_S3C24X0) || \defined(CONFIG_S3C6400) || \defined(CONFIG_S3C6410) || \defined(CONFIG_440EP) || \defined(CONFIG_PCI_OHCI)|| \defined(CONFIG_MPC5200) || \defined(CONFIG_SYS_OHCI_USE_NPS)//=============================================# define OHCI_USE_NPS /* force NoPowerSwitching mode */#endif#undef OHCI_VERBOSE_DEBUG /* not always helpful */十二:include/configs/tiny6410.h/** High Level Configuration Options* (easy to change)*///======================更改部分==================================//#define CONFIG_S3C6400 1 /* in a SAMSUNG S3C6400 SoC */#define CONFIG_S3C6410 1 /* in a SAMSUNG S3C6400 SoC */ //===============================================================#define CONFIG_S3C64XX 1 /* in a SAMSUNG S3C64XX Family */#define CONFIG_SMDK6400 1 /* on a SAMSUNG SMDK6400 Board *///=========================更改部分====================================#define CONFIG_TINY6410 1//===================================================================#define CONFIG_SKIP_RELOCATE_UBOOT#define CONFIG_PERIPORT_REMAP#define CONFIG_PERIPORT_BASE 0x70000000#define CONFIG_PERIPORT_SIZE 0x13#define CONFIG_SYS_SDRAM_BASE 0x50000000/* input clock of PLL: SMDK6400 has 12MHz input clock */#define CONFIG_SYS_CLK_FREQ 12000000#if !defined(CONFIG_NAND_SPL) && (TEXT_BASE >= 0xc0000000)#define CONFIG_ENABLE_MMU#endif#define CONFIG_SETUP_MEMORY_TAGS#define CONFIG_CMDLINE_TAG#define CONFIG_INITRD_TAG/** Architecture magic and machine type*///===================更改部分=====================/*#define MACH_TYPE 1270 */#define MACH_TYPE 2520//==============================================#define CONFIG_DISPLAY_CPUINFO#define CONFIG_DISPLAY_BOARDINFO/** Size of malloc() pool*/#define CONFIG_SYS_MALLOC_LEN (CONFIG_ENV_SIZE + 1024 * 1024) #define CONFIG_SYS_GBL_DATA_SIZE 128 /* size in bytes for initial data *//** Hardware drivers*///==========================更改部分============================ 将sc8900的网卡干掉#if 0#define CONFIG_NET_MULTI#define CONFIG_CS8900 /* we have a CS8900 on-board */#define CONFIG_CS8900_BASE 0x18800300#define CONFIG_CS8900_BUS16 /* follow the Linux driver */#endif换成下面的#define CONFIG_NET_MULTI 1#define CONFIG_DRIVER_DM9000 1#define CONFIG_DM9000_NO_SROM 1#define CONFIG_DM9000_USE_16BIT 1#define CONFIG_DM9000_BASE 0x18000300#define DM9000_IO CONFIG_DM9000_BASE#define DM9000_DATA (CONFIG_DM9000_BASE+4)#define CONFIG_ETHADDR 08:08:10:12:10:27#define CONFIG_NETMASK 255.255.255.0#define CONFIG_IPADDR 192.168.1.253#define CONFIG_SERVERIP 192.168.1.159#define CONFIG_GATEWAYIP 192.168.1.1//=============================================================/** select serial console configuration*/#define CONFIG_SERIAL1 1 /* we use SERIAL 1 on SMDK6400 */#define CONFIG_SYS_HUSH_PARSER /* use "hush" command parser */ #ifdef CONFIG_SYS_HUSH_PARSER#define CONFIG_SYS_PROMPT_HUSH_PS2 "> "#endif#define CONFIG_CMDLINE_EDITING/* allow to overwrite serial and ethaddr */#define CONFIG_ENV_OVERWRITE#define CONFIG_BAUDRATE 115200/************************************************************ Command definition***********************************************************/#include <config_cmd_default.h>#define CONFIG_CMD_CACHE#define CONFIG_CMD_REGINFO#define CONFIG_CMD_LOADS#define CONFIG_CMD_LOADB#define CONFIG_CMD_SAVEENV#define CONFIG_CMD_NAND#if defined(CONFIG_BOOT_ONENAND)#define CONFIG_CMD_ONENAND#endif#define CONFIG_CMD_PING#define CONFIG_CMD_ELF#define CONFIG_CMD_FAT#define CONFIG_CMD_EXT2//===========================================更改部分==================添加红色部分#undef CONFIG_CMD_IMLS//======================================================================#define CONFIG_BOOTDELAY 3#define CONFIG_ZERO_BOOTDELAY_CHECK#if (CONFIG_COMMANDS & CONFIG_CMD_KGDB)#define CONFIG_KGDB_BAUDRATE 115200 /* speed to run kgdb serial port */#define CONFIG_KGDB_SER_INDEX 1 /* which serial port to use */#endif/** Miscellaneous configurable options*/#define CONFIG_SYS_LONGHELP /* undef to save memory */下面修改为自己喜欢的提示字符//==============================更改部分====================================== //#define CONFIG_SYS_PROMPT "SMDK6400 # " /* Monitor Command Prompt */ #define CONFIG_SYS_PROMPT "TINY6410 # " /* Monitor Command Prompt *///===========================================================================#define CONFIG_SYS_CBSIZE 256 /* Console I/O Buffer Size */#define CONFIG_SYS_PBSIZE 384 /* Print Buffer Size */#define CONFIG_SYS_MAXARGS 16 /* max number of command args */#define CONFIG_SYS_BARGSIZE CONFIG_SYS_CBSIZE /* Boot Argument Buffer Size */#define CONFIG_SYS_MEMTEST_START C ONFIG_SYS_SDRAM_BASE /* memtest works on*/#define CONFIG_SYS_MEMTEST_END (CONFIG_SYS_SDRAM_BASE + 0x7e00000) /* 126MB in DRAM */#define CONFIG_SYS_LOAD_ADDR CONFIG_SYS_SDRAM_BASE /* default load address */#define CONFIG_SYS_HZ 1000/* valid baudrates */#define CONFIG_SYS_BAUDRATE_TABLE { 9600, 19200, 38400, 57600, 115200 }/*-----------------------------------------------------------------------* Stack sizes** The stack sizes are set up in start.S using the settings below*/#define CONFIG_STACKSIZE 0x40000 /* regular stack 256KB *//**********************************Support Clock Settings**********************************Setting SYNC ASYNC----------------------------------667_133_66 X O533_133_66 O O400_133_66 X O400_100_50 O O**********************************/提高主频//===========================================更改部分===================== #define CONFIG_CLK_667_133_66//#define CONFIG_CLK_533_133_66//========================================================================= /*#define CONFIG_CLK_400_100_50#define CONFIG_CLK_400_133_66#define CONFIG_SYNC_MODE*//* SMDK6400 has 2 banks of DRAM, but we use only one in U-Boot */#define CONFIG_NR_DRAM_BANKS 1#define PHYS_SDRAM_1 CONFIG_SYS_SDRAM_BASE /* SDRAM Bank #1 */#define PHYS_SDRAM_1_SIZE 0x08000000 /* 128 MB in Bank #1 */#define CONFIG_SYS_FLASH_BASE 0x10000000#define CONFIG_SYS_MONITOR_BASE 0x00000000/*-----------------------------------------------------------------------* FLASH and environment organization*/#define CONFIG_SYS_MAX_FLASH_BANKS 1 /* max number of memory banks *//* AM29LV160B has 35 sectors, AM29LV800B - 19 */#define CONFIG_SYS_MAX_FLASH_SECT 40#define CONFIG_AMD_LV800//===================================更改部分=========================//#define CONFIG_SYS_FLASH_CFI 1 /* Use CFI parameters (needed?) */将上面的换成下面红色的部分#define CONFIG_SYS_NO_FLASH 1 /* Use CFI parameters (needed?) *///=================================================================//=========================更改部分===================================删掉下面黄色的#if 0/* Use drivers/cfi_flash.c, even though the flash is not CFI-compliant */#define CONFIG_FLASH_CFI_DRIVER 1#define CONFIG_SYS_FLASH_CFI_WIDTH FLASH_CFI_16BIT#define CONFIG_FLASH_CFI_LEGACY#define CONFIG_SYS_FLASH_LEGACY_512Kx16/* timeout values are in ticks */#define CONFIG_SYS_FLASH_ERASE_TOUT (5 * CONFIG_SYS_HZ) /* Timeout for Flash Erase */ #define CONFIG_SYS_FLASH_WRITE_TOUT (5 * CONFIG_SYS_HZ) /* Timeout for Flash Write */ #endif//============================================================================= ==========#define CONFIG_ENV_SIZE 0x4000 /* Total Size of Environment Sector *//** SMDK6400 board specific data*///=========================================更改部分============================ //#define CONFIG_IDENT_STRING " for SMDK6400"将上面的改为下面的#define CONFIG_IDENT_STRING " for TINY6410"//============================================================================= ====/* base address for uboot */#define CONFIG_SYS_PHY_UBOOT_BASE (CONFIG_SYS_SDRAM_BASE + 0x07e00000)/* total memory available to uboot */#define CONFIG_SYS_UBOOT_SIZE (1024 * 1024)十三:修改include/common.hulong get_OPB_freq (void);ulong get_PCI_freq (void);#endif/*======================================更改部分============================*/ #if defined(CONFIG_S3C24X0) || \defined(CONFIG_LH7A40X) || \defined(CONFIG_S3C6400) || \defined(CONFIG_S3C6410) || \ 添加红色的defined(CONFIG_EP93XX)/*============================================================================= */ulong get_FCLK (void);ulong get_HCLK (void);ulong get_PCLK (void);ulong get_UCLK (void);#endif十四:修改顶层的MAKEALL########################################################################### ARM11 Systems#########################################################################LIST_ARM11=" \cp1136 \omap2420h4 \apollon \imx31_litekit \imx31_phycore \imx31_phycore_eet \mx31ads \mx31pdk \mx31pdk_nand \qong \smdk6400 \tnetv107x_evm \添加下面红色的部分/*=======================================更改部分============================*/ tiny6410 \/*===========================================================================*/ "#########################################################################十五:修改顶层的MAINTAINERS修改下面的为自己的Alex Z黳ke <azu@sysgo.de>lart SA1100dnp1110 SA1110/*==================================更改部分=============================*/ Wnn168<wnn168@>TINT6410 ARM1176JZF-S (S3C6410)/*========================================================================*/-------------------------------------------------------------------------Unknown / orphaned boards:十六:修改nand_spl/board/samsung/ tiny6410/config.mk下面的这个没有改动# FriendlyARM TINY6410 development board,based on# Samsung S3C64xx Reference Platform (smdk6400) board# TEXT_BASE for SPL:## On S3C64xx platforms the SPL is located in SRAM at 0.## TEXT_BASE = 0include $(TOPDIR)/board/$(BOARDDIR)/config.mk# PAD_TO used to generate a 4kByte binary needed for the combined image# -> PAD_TO = TEXT_BASE + 4096PAD_TO := $(shell expr $(TEXT_BASE) + 4096)ifeq ($(debug),1)PLATFORM_CPPFLAGS += -DDEBUGEndif十七:在nand_sql/board/Samsung/tiny6410 这个tiny6410是仿照上述smdk6410做的内容一样复制然后修改下面的就OKNand_sql/board/Samsung/tiny6410/Makefile# from board directory#=========================更改部分=================================== $(obj)lowlevel_init.S:@rm -f $@# @ln -s $(TOPDIR)/board/samsung/smdk6400/lowlevel_init.S $@@ln -s $(TOPDIR)/board/samsung/tiny6410/lowlevel_init.S $@#=================================================================# from nand_spl directory。

U-BOOT的启动流程及移植

U-BOOT的启动流程及移植

11U-BOOT的启动流程及移植摘要:嵌入式系统一般没有通用的bootloader,u-boot是功能强大的bootlo ader开发软件,但相对也比较复杂。

文中对u-boot的启动流程作了介绍,详细给出了u-boot在S3C44B0开发板上的移植方法和步骤。

1Bootloader及u-boot简介Bootloader代码是芯片复位后进入操作系统之前执行的一段代码,主要用于完成由硬件启动到操作系统启动的过渡,从而为操作系统提供基本的运行环境,如初始化CPU、堆栈、存储器系统等。

Bootloader代码与CPU芯片的内核结构、具体型号、应用系统的配置及使用的操作系统等因素有关,其功能类似于PC机的BIOS程序。

由于bootloader和CPU及电路板的配置情况有关,因此不可能有通用的bootloader,开发时需要用户根据具体情况进行移植。

嵌入式Linux系统中常用的bootloader有armboot、redboot、blob、u-boot等,其中u-boot是当前比较流行,功能比较强大的bootloader,可以支持多种体系结构,但相对也比较复杂。

bootloader的实现依赖于CPU的体系结构,大多数bootloader都分为stage1和stage2两大部分。

Bootloader的基本原理见参考文献。

u-boot是sourceforge网站上的一个开放源代码的项目。

它可对PowerPC MPC5xx、MPC8xx、MPC82xx、MPC7xx、MPC74xx 、ARM(ARM7、ARM9、StrongARM、Xscale)、MIPS(4kc、5kc)、X86等处理器提供支持,支持的嵌入式操作系统有Linux、Vx-Works、NetBSD、QNX、RTEMS、ARTOS、LynxOS等,主要用来开发嵌入式系统初始化代码bootloader。

软件的主站点是http //sourceforge.net/projects/u-boot。

uboot配置过程分析

uboot配置过程分析

fi
#
命令:mkconfig mini6410 arm s3c64xx mini6410 samsung s3c6410 NAND ram256
$0
$1
$2 $3 $4
$5 $6
$7
$8
APPEND=no # Default: Create new config file
BOARD_NAME="" # Name to print in make output
fi
# create link for s3c64xx-mp SoC if [ "$3" = "s3c64xx-mp" ] ; then
rm -f regs.h ln -s $6.h regs.h rm -f asm-$2/arch ln -s arch-$3 asm-$2/arch fi 分析: 上面的语句即判断$2 和$3 等于什么,并且执行相应的语句 $2=arm,$3=s3c64xx 所以执行,蓝色部分不执行 if [ "$3" = "s3c64xx" ] ; then
[ "$5" ] && [ "$5" != "NULL" ] && echo "VENDOR = $5" >> config.mk 分析: 如果$5 已经定义并且$5 不等于 NULL,则将 VENDOR = $5(VENDOR 进入 config.mk 文件
= samsung) 追 加
[ "$6" ] && [ "$6" != "NULL" ] && echo "SOC = $6" >> config.mk 分析: 如果$6 已经定义并且$6 不等于 NULL,则将 SOC = $6(SOC config.mk 文件 内容: ARCH = arm CPU = s3c64xx BOARD = mini6410 VENDOR = samsung SOC = s3c6410 如图:

uuboot 移植流程

uuboot 移植流程

uuboot 移植流程U-Boot 移植流程介绍U-Boot是一个开源的引导加载程序,常用于嵌入式系统中。

移植U-Boot可以将其适配到不同的硬件平台上,以满足特定需求。

本文将详细说明U-Boot移植的流程。

准备工作1.硬件选型:根据项目需求,选择适合的硬件平台。

2.获取源代码:从U-Boot官方网站或仓库下载最新版本的源代码。

3.安装交叉编译工具链:根据目标硬件平台的指令集架构,选择合适的交叉编译工具链,并进行安装。

4.了解目标硬件平台:熟悉目标硬件平台的架构、引导方式、存储器布局等相关信息。

移植流程1.配置编译环境:设置交叉编译工具链的环境变量,以确保正确编译U-Boot源代码。

2.配置U-Boot:修改U-Boot源代码中的配置文件,根据目标硬件平台的特性和需求进行相应配置。

–配置目标硬件平台的处理器类型、存储器布局等基本信息。

–配置启动方式,如通过网络(TFTP)或存储介质(SD卡、NAND Flash)等进行启动。

–配置启动流程,如引导加载程序的加载顺序、启动脚本等。

3.添加适配代码:根据目标硬件平台的需求,编写适配代码,包括引导加载程序和设备驱动等。

–引导加载程序:为目标硬件平台选择合适的程序入口点,配置启动参数,加载适配的设备驱动等。

–设备驱动:根据目标硬件平台的外设,编写相应的设备驱动代码,以支持外设的初始化和操作。

4.编译U-Boot:使用交叉编译工具链,编译修改后的U-Boot源代码。

–执行make clean清除之前的编译结果。

–执行make命令编译U-Boot源代码。

5.烧录和运行:将编译生成的U-Boot镜像烧录到目标硬件平台,并进行测试。

–根据目标硬件平台的烧录方式(串口、JTAG等),将U-Boot镜像烧录到目标设备。

–启动目标设备,观察U-Boot的启动信息是否正常输出,检查设备驱动是否正常加载。

6.调试和优化:根据实际情况,进行U-Boot的调试和性能优化。

–使用调试工具进行调试,如调试器、串口打印信息等。

【转载】Mini6410启动过程

【转载】Mini6410启动过程

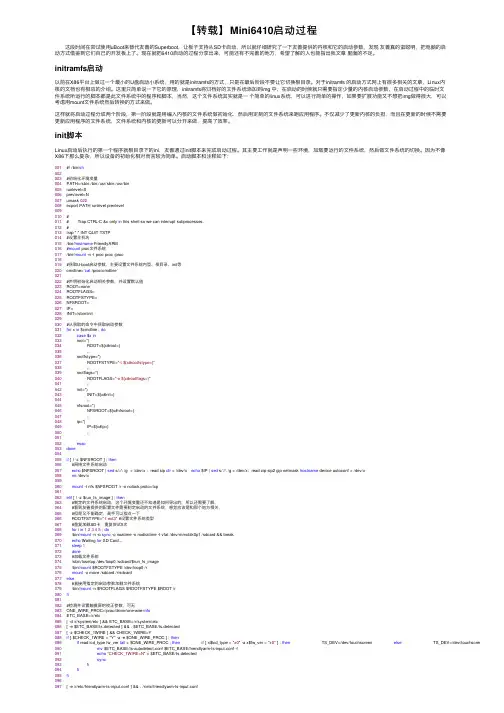

【转载】Mini6410启动过程 这段时间在尝试使⽤uBoot来替代友善的Superboot,让板⼦⽀持从SD卡启动,所以就仔细研究了⼀下友善提供的内核和它的启动参数,发现友善真的蛮聪明,把电脑的启动⽅式借鉴到它们⾃⼰的开发板上了。

现在就把6410启动的过程分享出来,可能还有不完善的地⽅,希望了解的⼈也能指出我⽂章⾥⾯的不⾜。

initramfs启动以前在X86平台上做过⼀个最⼩的U盘启动⼩系统,⽤的就是initramfs的⽅式,只是在最后阶段不要让它切换根⽬录。

对于initramfs 的启动⽅式⽹上有很多相关的⽂章,Linux内核的⽂档也有相应的介绍。

这⾥只简单说⼀下它的原理,initramfs将归档好的⽂件系统添加到img 中,在启动的时候就只需要指定少量的内核启动参数,在启动过程中的临时⽂件系统所运⾏的脚本都是此⽂件系统中的程序和脚本,当然,这个⽂件系统其实就是⼀个简单的linux系统,可以进⾏简单的操作,如果要扩展功能⼜不想把img做得很⼤,可以考虑⽤mount⽂件系统然后转换的⽅式来做。

这样就将启动过程分成两个阶段,第⼀阶段就是⽤编⼊内核的⽂件系统做初始化,然后⽤定制的⽂件系统来跑应⽤程序。

不仅减少了更新内核的负担,⽽且在更新的时候不需要更新应⽤程序的⽂件系统,⽂件系统和内核的更新可以分开来做,提⾼了效率。

init脚本Linux启动后执⾏的第⼀个程序就根⽬录下的ini,友善通过init脚本来完成启动过程。

其主要⼯作就是声明⼀些环境,加载要运⾏的⽂件系统,然后做⽂件系统的切换。

因为不像X86下那么复杂,所以设备的初始化相对⽽⾔较为简单。

启动脚本和注释如下:001 #! /bin/sh002003 #初始化环境变量004 PATH=/sbin:/bin:/usr/sbin:/usr/bin005 runlevel=S006 prevlevel=N007 umask 022008 export PATH runlevel prevlevel009010 #011 # Trap CTRL-C &c only in this shell so we can interrupt subprocesses.012 #013 trap ":" INT QUIT TSTP014 #设置主机名015 /bin/hostname FriendlyARM016 #mount proc⽂件系统017 /bin/mount -n -t proc proc /proc018019 #获取U-boot启动参数,主要设置⽂件系统内型、根⽬录、init等020 cmdline=`cat /proc/cmdline`021022 #声明初始化启动相关参数,并设置默认值023 ROOT=none024 ROOTFLAGS=025 ROOTFSTYPE=026 NFSROOT=027 IP=028 INIT=/sbin/init029030 #从获取的命令中获取启动参数031for x in $cmdline ; do032case $x in033 root=*)034 ROOT=${x#root=}035 ;;036 rootfstype=*)037 ROOTFSTYPE="-t ${x#rootfstype=}"038 ;;039 rootflags=*)040 ROOTFLAGS="-o ${x#rootflags=}"041 ;;042 init=*)043 INIT=${x#init=}044 ;;045 nfsroot=*)046 NFSROOT=${x#nfsroot=}047 ;;048 ip=*)049 IP=${x#ip=}050 ;;051052esac053done054055if [ ! -z $NFSROOT ] ; then056 #⽹络⽂件系统启动057echo $NFSROOT | sed s/:/\ /g > /dev/x ; read sip dir < /dev/x echo $IP | sed s/:/\ /g > /dev/x; read cip sip2 gip netmask hostname device autoconf < /dev/x058rm /dev/x059060mount -t nfs $NFSROOT /r -o nolock,proto=tcp061062elif [ ! -z $run_fs_image ] ; then063 #制定的⽂件系统启动,这个环境变量还不知道是如何导出的,所以还需要了解,064 #看到友善提供的配置⽂件需要制定启动的⽂件系统,感觉应该是和那个地⽅相关,065 #但是⼜不能确定,⾼⼿可以指点⼀下066 ROOTFSTYPE="-t ext3" #设置⽂件系统类型067 #重复加载SD卡,重复尝试5次068for i in12345 ; do069 /bin/mount -n -o sync -o noatime -o nodiratime -t vfat /dev/mmcblk0p1 /sdcard && break070echo Waiting for SD Card...071sleep1072done073 #加载⽂件系统074 /sbin/losetup /dev/loop0 /sdcard/$run_fs_image075 /bin/mount $ROOTFSTYPE /dev/loop0 /r076mount -o move /sdcard /r/sdcard077else078 #直接⽤指定的启动参数加载⽂件系统079 /bin/mount -n $ROOTFLAGS $ROOTFSTYPE $ROOT /r080fi081082 #检测并设置触摸屏的校正参数,可⽆083 ONE_WIRE_PROC=/proc/driver/one-wire-info084 ETC_BASE=/r/etc085 [ -d /r/system/etc ] && ETC_BASE=/r/system/etc086 [ -e $ETC_BASE/ts.detected ] && . $ETC_BASE/ts.detected087 [ -z $CHECK_1WIRE ] && CHECK_1WIRE=Y088if [ $CHECK_1WIRE = "Y" -a -e $ONE_WIRE_PROC ] ; then089if read lcd_type fw_ver tail < $ONE_WIRE_PROC ; then if [ x$lcd_type = "x0" -a x$fw_ver = "x0" ] ; then TS_DEV=/dev/touchscreen else TS_DEV=/dev/touchscreen-1wire 090mv $ETC_BASE/ts-autodetect.conf $ETC_BASE/friendlyarm-ts-input.conf -f091echo"CHECK_1WIRE=N" > $ETC_BASE/ts.detected092sync093fi094fi095fi096097 [ -e /r/etc/friendlyarm-ts-input.conf ] && . /r/etc/friendlyarm-ts-input.conf098 [ -e /r/system/etc/friendlyarm-ts-input.conf ] && . /r/system/etc/friendlyarm-ts-input.conf099 export TSLIB_TSDEVICE100101 #exec /bin/sh102103 #⽂件系统替换104umount /proc105 exec switch_root /r $INIT /r/dev/console 2>&1被“欺骗”的脚本当初以为ext3的⽂件系统就是实际启动时执⾏的操作,但是那个却是⼀个错误的认识,之所以认为那个是启动的⽂件系统,是因为内核的⼀个配置参数和此⽂件系统包含了⼀些脚本,所以在启动时⾛了不少的弯路。

u-boot移植过程

u-boot移植过程

一、U-BOOT的目录结构 u-boot目录下有18个子目录,分别存放管理不通的源程序。

这些目录中所要存放的文件有其规则,可以分成三类。

■第一类目录与处理器体系结构或者开发板硬件直接相关;■第二类目录是一些通用的函数或者驱动程序;■第三类目录是u-boot的应用程序、工具或者文档。

Board:和一些已有开发板相关的文件,比如Makefile和u-boot.lds等都和具体开发板的硬件和地址分配有关。

Common:与体系结构无关的文件,实现各种命令的C文件。

CPU:CPU相关文件,其中的子目录都是以u-boot所支持的CPU为名,比如有子目录arm926ejs、mips、mpc8260和nios等,每个特定的子目录中都包括cpu.c 和interrupt.c和start.S。

其中cpu.c初始化cpu、设置指令cache和数据cache 等;interrupt.c设置系统的各种终端和异常,比如快速中断,开关中断、时钟中断、软件中断、预取中止和未定义指令等;start.S是u-boot启动时执行的第一个文件,他主要是设置系统堆栈和工作发式,为进入C程序奠定基础。

Disk:disk驱动的分区处理代码、Doc:文档。

Drivers:通用设备驱动程序,比如各种网卡、支持CFI的flash、串口和USB 总线等。

Dtt:数字温度测量器或者传感器的驱动Examples:一些独立运行的应用程序的例子。

Fs:支持文件系统的文件,u-boot现在支持cramfs、fat、fdos、jffs2、yaffs 和registerfs。

Include:头文件,还有对各种硬件平台支持的会变文件,系统的配置文件和对文件系统支持的文件。

Net:与网络有关的代码,BOOTP协议、TFTP协议RARP协议和NFS文件系统的实现。

Lib_ppc:存放对PowerPC体系结构通用的文件,主要用于实现PowerPC平台通用的函数,与PowerPC体系结构相关的代码。

U_Boot在Mini6410上的移植_宋耀华

U_Boot在Mini6410上的移植_宋耀华

随着嵌入式技术的普及,专门为嵌入式产品开发的操作系统也层出不穷,如Android ,WindowsCE ,Pocket PC ,Vx-Works ,Linux 等。

因此,如何引导嵌入式操作系统成为越来越多讨论的热点———这就是引导与加载内核镜像代码bootloader的讨论范畴。

嵌入式系统常用的Boot Loader 有ARM-Boot 、RedBoot 、U-Boot 等。

U-Boot (全称Universal Boot Loader )是当前比较流行的遵循GPL 条件的开放源码项目。

U-Boot 具有源码公开的特点,开发人员可根据自身需要进行裁减;支持多种处理器和嵌入式操作系统内核。

本文针对S3C6410处理器,将u-boot-2011.06移植到该平台上。

1开发环境的建立1.1宿主机-目标板开发模式由于嵌入式Linux 的开发板资源有限,不可能在开发板上运行开发和调试,通常采用“宿主机+目标板(开发板)”的形式。

宿主机和目标板一般通过串口、USB 或网线连接,如图1所示。

图1宿主机-目标板开发模式大部分嵌入式系统在宿主机(PC )大多都采用Telnet 或Minicom 实现与目标板的通信,本系统采用Minicom 。

Minicom 是Linux 下一个类似于Windows 超级终端的友好串口通信程序。

在终端输入bash#minicom-s 进入Minicom 设置画面,设置串口波特率、有效数据位、停止位以及奇偶校验位分别为115200、8bit 、1位停止位、无奇偶校验位以及无流控制等。

1.2建立交叉编译环境开发环境:宿主机系统Windows XP SP3系统;虚拟机采用的是VMware Workstation ACE 版本;虚拟机内采用的Linux 系统是UBUNTU10.10版本;交叉编译工具(动手制作)。

交叉编译是在一个架构下编译另外一个架构的目标文件。

要从http://ymorin.is-a-geek.org /download /crosstool-ng /处下载crosstool-ng ,用crosstool-ng 建立arm-linux 交叉工具链,使用的交叉编译器和交叉调试器分别是gcc-4.3.2和gdb-6.8,Linux 内核为linux-2.6.33。

Uboot启动流程分析和移植介绍

Uboot启动流程分析和移植介绍

基于MPC83xx 的U-boot 启动流程分析和移植董 闯北京邮电大学信息与通信工程学院,北京(100876)E-mail :donix.dong@摘 要:本文首先引入Bootloader 的概念,接着介绍U-boot 这种引导程序,并以Freescale 32位微处理器MPC83xx 为例,结合代码详细分析了U-boot 的启动的各个阶段及最终引导Linux 内核的过程,最后,建立交叉编译环境,针对TC8313E 目标板,给出U-boot 移植与编译的基本步骤。

关键词:U-boot;MPC83xx;交叉编译;移植;嵌入式系统中图分类号:TP393.051.引言引导程序(Bootloader)是系统加电后运行的第一段软件代码,类似于PC 机中的引导加载程序BIOS 。

虽然引导程序仅在系统启动时运行非常短的时间,但对于嵌入式系统来说,这是一个非常重要的组成部分。

通过这段小程序,初始化必要的硬件设备,创建内核需要的一些信息并将这些信息传递给内核,从而将系统的软、硬件环境配置到一个合适的状态,最终调用操作系统内核,真正起到引导和加载内核的作用。

2. U-boot 介绍目前,嵌入式领域里出现了很多种类的Bootloader ,如Armboot 、Blob 、Redboot 、vivi 和U-boot 等,其中U-boot 是使用最广泛,功能最完善的。

U-boot (Universal Boot Loader)是从PPCBOOT 发展演化而来[1],其源码目录、编译形式与Linux 内核很相似,事实上,不少U-boot 源码就是相应的Linux 内核源程序的简化,尤其是一些设备的驱动程序,这从U-boot 源码的注释中就能体现。

U-boot 中Universal 有两层含义,一是U-boot 除了支持PowerPC 系列的处理器外,还能支持MIPS 、x86、ARM 、NIOS 、XScale 等诸多常用系列的处理器;另外一层含义则是U-boot 不仅仅支持嵌入式Linux 操作系统的引导,还支持OpenBSD, NetBSD, FreeBSD, SVR4, Solaris, VxWorks, LynxOS, pSOS, lrix, RTEMS, QNX, ARTOS 等操作系统的引导。

Linux06_Uboot裁减移植

Linux06_Uboot裁减移植

Uboot的两个阶段
第一阶段主要功能: (1)、硬件设备初始化 (2)、为加载第二阶段代码准备RAM空间 (3)、复制第二阶段代码到RAM空间中 (4)、设置好栈 (5)、跳转到第二阶段代码的C入口点 第一阶段主要源码 (1)、由Uboot编译命令可知,Uboot入口代码为cpu/$(CPU)/start.S, 对于S3C6410则为cpu/s3c64xx/start.S (2)、start.S入口为异常中断向量表,reset内执行完硬件相关初始化 ,并设置好栈后,跳转到C函数start_armboot
Uboot裁减移植
课程安排
引导加载程序BootLoader Uboot源码移植与使用 Uboot启动过程源码分析
BootLoader概念
PC机系统的引导
Bootloader定义
Bootloader定义
6410启动顺序
嵌入式Linux软件层次
嵌入式Linux软件层次
BootLoader移植
件(configs/mini6410.h)
Uboot配置过程
4、Uboot依靠开发板的配置文件configs/board_name.h(如mini6410.h) 进行平台相关裁减、配置 5、Uboot还没有类似Linux一样的图形配置界面,如果需要更改平台配置, 需要手动更改该文件,配置文件中有两类宏 (1)、选项,前缀为CONFIG_ ,用于选择CPU、开发板类型,设置系
Uboot常用命令
开发板信息命令
环境变量相关命令
环境变量相关命令
文件下载命令
• 在host主机配置NFS服务器 • 将host主机IP地址设置为serverip(192.168.1.88)
执行程序命令

一步步教你移植uboot(超精华版)

一步步教你移植uboot(超精华版)
#cp include/configs/smdk2410.h include/configs/gec2440.h 3)、测试是否能配置和编译成功
#make gec2440_config #make 编译完成时最后两句如下:
arm-linux-objcopy -O srec u-boot u-boot.srec arm-linux-objcopy --gap-fill=0xff -O binary u-boot u-boot.bin 表示编译成功。
# if defined(CONFIG_S3C2410)
ldr r1, =0x7ff //0x3ff,根据 2410 芯片手册,INTSUBMSK 有 11 位可用,vivi 也是 0x7ff, u-boot 则是 0x3ff,不过芯片复位后所有中断都被屏蔽,故这无影响
ldr r0, =INTSUBMSK

>> 2
广州广嵌电子科技有限公司
u-boot移植要点 我们可以总结出bootloader的两大功能:
1 是下载功能,既通过网口、串口或者USB口下载文件到RAM中。 2 是对flash芯片的读写功能。 u-boot对S3C2440已经有了很好的支持,在移植过程中主要是完善u-boot对nand flash 的读写功能。 u-boot移植前的准备工作 1.下载源码 Uboot的源码可以从以下网址下载: /u-boot/u-boot-2009.11.tar.bz2?modtime=1134 752480&big_mirror=0 我们这里下载的是u-boot-2009.11.tar.bz2 工具链使用cross-4.1.2

samsung: 开发者/或经销商(vender)。
s3c24x0: 片上系统(SOC)。 板子起名叫gec2440,可以依自己的喜好修改

UBOOT移植操作

UBOOT移植操作

UBOOT移植操作1. 确定目标平台和硬件:首先需要了解目标平台的硬件架构、处理器类型、存储设备(如 Flash 或者 SD 卡)等重要信息。

同时需要获取目标平台的硬件参考手册或者相关文档。

2.设置交叉编译工具链:UBOOT是使用C和汇编语言编写的,因此需要使用交叉编译工具链来生成可在目标平台上运行的二进制可执行文件。

交叉编译工具链包括交叉编译器、链接器和调试器等工具,这些工具需要针对目标平台进行配置。

4. 配置 UBOOT 环境:进入 UBOOT 源代码目录,运行 `make menuconfig` 命令来配置 UBOOT 的环境。

这个命令会打开一个图形界面,可以在其中选择需要的功能、驱动程序和选项。

根据目标平台的硬件特性和需求,选择适当的选项。

5. 修改配置文件:UBOOT 需要一个配置文件(通常是`include/configs/<target.h>`),在这个文件中需要将目标平台的硬件配置信息填入。

这些信息包括芯片型号、Flash 存储器地址等。

还需要设置启动参数,如内核地址、根文件系统地址等。

6. 编译 UBOOT:运行 `make` 命令来编译 UBOOT。

根据配置和硬件平台的不同,可能需要选择不同的编译选项。

编译过程会生成一个 UBOOT 头文件(u-boot.bin)和其他必要的文件。

7.将UBOOT烧录到目标平台:使用烧录工具(如JTAG烧录器、USB烧录器或者SD卡等)将编译好的UBOOT烧录到目标平台的存储设备中。

具体的烧录方法和工具依赖于目标平台的配置。

8.测试和调试:将烧录好的UBOOT安装到目标平台后,通过串口或者网络连接到目标平台,使用终端工具进行测试和调试。

可以通过串口输出来查看启动过程中的日志和错误信息,或者使用调试工具来分析程序执行的问题。

9.优化和定制:根据需求对UBOOT进行优化和定制。

可以修改配置文件、增加功能模块或者修改代码,以达到更好的性能和适应特定需求的目的。

UBoot移植详细教程

UBoot移植详细教程

u-boot 移植步骤详解(必会)1 U-Boot简介U-Boot,全称Universal Boot Loader,是遵循GPL条款的开放源码项目。

从FADSROM、8xxROM、PPCBOOT逐步发展演化而来。

其源码目录、编译形式与Linux内核很相似,事实上,不少U-Boot源码就是相应的Linux内核源程序的简化,尤其是一些设备的驱动程序,这从U-Boot源码的注释中能体现这一点。

但是U-Boot不仅仅支持嵌入式Linux系统的引导,当前,它还支持NetBSD, VxWorks, QNX, RTEMS, ARTOS, LynxOS嵌入式操作系统。

其目前要支持的目标操作系统是OpenBSD, NetBSD, FreeBSD,4.4BSD, Linux, SVR4, Esix, Solaris, Irix, SCO, Dell, NCR, VxWorks, LynxOS, pSOS, QNX, RTEMS, ARTOS。

这是U-Boot中Universal的一层含义,另外一层含义则是U-Boot除了支持PowerPC系列的处理器外,还能支持MIPS、x86、ARM、NIOS、XScale等诸多常用系列的处理器。

这两个特点正是U-Boot项目的开发目标,即支持尽可能多的嵌入式处理器和嵌入式操作系统。

就目前来看,U-Boot对PowerPC系列处理器支持最为丰富,对Linux的支持最完善。

其它系列的处理器和操作系统基本是在2002年11 月PPCBOOT 改名为U-Boot后逐步扩充的。

从PPCBOOT向U-Boot的顺利过渡,很大程度上归功于U-Boot的维护人德国DENX软件工程中心Wolfgang Denk[以下简称W.D]本人精湛专业水平和持着不懈的努力。

当前,U-Boot项目正在他的领军之下,众多有志于开放源码BOOT LOADER移植工作的嵌入式开发人员正如火如荼地将各个不同系列嵌入式处理器的移植工作不断展开和深入,以支持更多的嵌入式操作系统的装载与引导。

uboot内核移植和裁剪详细步骤

uboot内核移植和裁剪详细步骤

uboot内核移植和裁剪详细步骤-U-boot内核移植步骤:Linux 3.3.5系统移植1. 将arch/arm/mach-s3c6410/下的,mach-smdk6410.c cp为mach-my6410.c;2. 打开arch/arm/mach-s3c6410/下的Kconfig,仿照MACH_SMDK6410做一个菜单项:config MACH_MY6410bool "MY6410"select CPU_S3C6410select SAMSUNG_DEV_ADCselect S3C_DEV_HSMMCselect S3C_DEV_HSMMC1select S3C_DEV_I2C1select SAMSUNG_DEV_IDEselect S3C_DEV_FBselect S3C_DEV_RTCselect SAMSUNG_DEV_TSselect S3C_DEV_USB_HOSTselect S3C_DEV_USB_HSOTGselect S3C_DEV_WDTselect SAMSUNG_DEV_BACKLIGHTselect SAMSUNG_DEV_KEYPADselect SAMSUNG_DEV_PWMselect HAVE_S3C2410_WATCHDOG if WATCHDOGselect S3C64XX_SETUP_SDHCIselect S3C64XX_SETUP_I2C1select S3C64XX_SETUP_IDEselect S3C64XX_SETUP_FB_24BPPselect S3C64XX_SETUP_KEYPADhelpMachine support for the Pillar MY64103. 打开arch/arm/tools/mach-types文件,这里面存的是机器ID必须要和uboot里面的ID保持一致,将其283行复制添加在后面并修改为: smdk6410MACH_SMDK6410 SMDK6410 1626 xx6410 MACH_XX6410 XX6410 1626 这个机器ID和UBOOT里的机器ID相同时才能启动内核;1. 修改BSP文件mach-my6410.c,内容如下:将mach-mach-my6410.c文件中的所有smdk6410改成my6410(不要改大写SMDK6410的)MACHINE_START(MY6410, "MY6410")//这个要和Kconfig里的MACH-MY6410匹配 2. 在当前目录的Makefile最后一行加上 obj-$(CONFIG_MACH_MY6410) += mach-my6410.o3. 修改顶层的Makefile:ARCH ?= armCROSS_COMPILE ?= /usr/local/arm/4.2.2-eabi/usr/bin/arm-linux- 4. 复制arch/arm/configs/下的s3c6400-defconfig文件,然后将其保存为.config,配置内核支持EABI,再选中XX6410 board这一项,保存退出;5. 执行make menuconfig对内核进行配置:执行make编译执行make zImage生成zImage将uboot根目录下的mkimage拷贝到/user/bin目录下执行make uImage生成uImage通过以上几步linux内核移植完了,剩下就移植驱动了。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

这是u-boot-2010.09 针对友善之臂MINI6410移植的最基础版本,只包含了就基本的系统引导,NAND读写,DM9000网卡等等。

但是这个足够开发的方便使用。

今后会陆续添加原先我为mini2440添加的所有功能。

但是此次移植并非我的功劳,首先基本的移植是由Alex Ling <kasimling at >完成的,你可以在这里看到他提交的补丁,但是编译后无法使用,可能是因为host系统不同,对脚本的解析不同,使得spl部分的生成出现问题,只需修改一下nand_spl目录下目标板目录的中config.mk中的PAD_TO := $(shell expr $$[$(TEXT_BASE) + 4096])即可。

DM9000的驱动没有太大的问题(修改了一点可能出现问题的地方,感谢肖工指教),但是原本的u-boot并没有调整所有SROM控制器的配置(其中包括连接DM9000所使用的bank1的总线),我使用了友善带的u-boot的参数配置了一下就好了。

一:/batch.viewlink.php?itemid=1694ftp://ftp.denx.de/pub/u-boot/去这2个网站随便下载都可以下载得到最新或者你想要的u-boot。

现在我将下载u-boot-2010-09,这个也就是最新的版本啦。

下载后把它解压,然后得到u-boot-2010-09的文件夹,然后进去,并且做下面几件事情:1:进入arch这个文件夹,把出arm外的前部文件夹删掉2:进入board这个文件夹,把除samsung外前部文件夹删掉3:进入include/configs,把除smdk6400.h外的所有文件删除。

4: 把顶层目录下有一个叫onenand_ipl的文件夹删除掉,因为没有用到。

5:进入nand_spl/board,把除samsung外全部文件删除掉。

6:再进入arch/arm/cpu文件夹,把除arm1176外其他文件夹删除掉。

7:再进入arch/arm/include/asm文件夹,把除arch-s3c64xx文件外带arch-XX的文件夹删除8:再进入board/samsung文价夹下,把除smdk6400外其他文价夹删除掉。

至此已经把没用到或者不想见到它的文件夹跟文件删除掉了。

爽吧。

二:1:在顶层的目录下找到Makefile文件,并且打开,因为vi或者vim没用习惯而是改用gedit。

lwf@lwf-desktop:/home/u-boot-2010.12$ sudo gedit Makefile在这个Makefile你会找到:########################################################################### ARM1176 Systems#########################################################################smdk6400_noUSB_config \smdk6400_config : unconfig@mkdir -p $(obj)include $(obj)board/samsung/smdk6400@mkdir -p $(obj)nand_spl/board/samsung/smdk6400@echo "#define CONFIG_NAND_U_BOOT" > $(obj)include/config.h@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk@if [ -z "$(findstring smdk6400_noUSB_config,$@)" ]; then \echo "RAM_TEXT = 0x57e00000" >> $(obj)board/samsung/smdk6400/config.tmp;\ else \echo "RAM_TEXT = 0xc7e00000" >> $(obj)board/samsung/smdk6400/config.tmp;\ fi@$(MKCONFIG) smdk6400 arm arm1176 smdk6400 samsung s3c64xx@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk然后我们可以这样为了适用我们的板子的仿照一下上面的写法于是就有这样:######################################################################### ## ARM1176 Systems######################################################################### smdk6400_noUSB_config \smdk6400_config : unconfig@mkdir -p $(obj)include $(obj)board/samsung/smdk6400@mkdir -p $(obj)nand_spl/board/samsung/smdk6400@echo "#define CONFIG_NAND_U_BOOT" > $(obj)include/config.h@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk@if [ -z "$(findstring smdk6400_noUSB_config,$@)" ]; then \echo "RAM_TEXT = 0x57e00000" >> $(obj)board/samsung/smdk6400/config.tmp;\ else \echo "RAM_TEXT = 0xc7e00000" >> $(obj)board/samsung/smdk6400/config.tmp;\ fi@$(MKCONFIG) smdk6400 arm arm1176 smdk6400 samsung s3c64xx@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mkmini6410_noUSB_config \mini6410_config : unconfig@mkdir -p $(obj)include $(obj)board/samsung/mini6410@mkdir -p $(obj)nand_spl/board/samsung/mini6410@echo "#define CONFIG_NAND_U_BOOT" > $(obj)include/config.h@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk@if [ -z "$(findstring mini6410_noUSB_config,$@)" ]; then \echo "RAM_TEXT = 0x57e00000" >> $(obj)board/samsung/mini6410/config.tmp;\ else \echo "RAM_TEXT = 0xc7e00000" >> $(obj)board/samsung/mini6410/config.tmp;\ fi@$(MKCONFIG) mini6410 arm arm1176 mini6410 samsung s3c64xx@echo "CONFIG_NAND_U_BOOT = y" >> $(obj)include/config.mk上面红色部分则为添加的代码。

四:修改arch\arm\cpu\arm1176\s3c64xx\cpu_init.S后面添加外设存储的操作bne check_dmc1_readynop#if defined(CONFIG_MINI6410)#define SROM_BC1_REG_Tacs (0x0) // 0clk address set-up#define SROM_BC1_REG_Tcos (0x4) // 4clk chip selection set-up#define SROM_BC1_REG_Tacc (0xE) // 14clk access cycle#define SROM_BC1_REG_Tcoh (0x1) // 1clk chip selection hold#define SROM_BC1_REG_Tah (0x4) // 4clk address holding time#define SROM_BC1_REG_Tacp (0x6) // 6clk page mode access cycle#define SROM_BC1_REG_PMC (0x0) // normal(1data)page mode configuration#define SROM_BW_REG_DA TA ((1<<7) | (1<<6) | (1<<4))#define SROM_BW_REG_BC1 (0xf << 4)#define SROM_BC1_REG_DA TA ((SROM_BC1_REG_Tacs << 28) | (SROM_BC1_REG_Tcos << 24) | \(SROM_BC1_REG_Tacc << 16) | (SROM_BC1_REG_Tcoh << 12) | \(SROM_BC1_REG_Tah << 8) | (SROM_BC1_REG_Tacp << 4) | \(SROM_BC1_REG_PMC))ldr r0, =ELFIN_SROM_BASEldr r1, [r0, #SROM_BW_REG_DA TA]mov r2, #(~SROM_BW_REG_BC1)and r1, r1, r2mov r2, #SROM_BW_REG_DA TAorr r1, r1, r2str r1, [r0, #INDEX_SROM_BW_REG]ldr r1, =SROM_BC1_REG_DA TAstr r1, [r0, #INDEX_SROM_BC1_REG]#endifmov pc, lr五:arch\arm\cpu\arm1176\s3c64xx\Makefile修改:include $(TOPDIR)/config.mkLIB = $(obj)lib$(SOC).aSOBJS = reset.oCOBJS-$(CONFIG_S3C6400) += cpu_init.o speed.oCOBJS-$(CONFIG_S3C6410) += cpu_init.o speed.oCOBJS-y += timer.o六:arch\arm\include\asm\arch-s3c64xx\s3c64x0.h#ifndef __S3C64XX_H__#define __S3C64XX_H__#if defined(CONFIG_SYNC_MODE) && (defined(CONFIG_S3C6400) || defined(CONFIG_S3C6410))#error CONFIG_SYNC_MODE unavailable on S3C6400, please, fix your configuration!#endif#include <asm/types.h>七:arch\arm\include\asm\arch-s3c64xx\s3c6400.hdefine ELFIN_SROM_BASE 0x70000000#define SROM_BW_REG __REG(ELFIN_SROM_BASE + 0x0)#define SROM_BC0_REG __REG(ELFIN_SROM_BASE + 0x4)#define SROM_BC1_REG __REG(ELFIN_SROM_BASE + 0x8)#define SROM_BC2_REG __REG(ELFIN_SROM_BASE + 0xC)#define SROM_BC3_REG __REG(ELFIN_SROM_BASE + 0x10)#define SROM_BC4_REG __REG(ELFIN_SROM_BASE + 0x14)#define SROM_BC5_REG __REG(ELFIN_SROM_BASE + 0x18)#define INDEX_SROM_BW_REG 0x0#define INDEX_SROM_BC0_REG 0x4#define INDEX_SROM_BC1_REG 0x8#define INDEX_SROM_BC2_REG 0xC#define INDEX_SROM_BC3_REG 0x10#define INDEX_SROM_BC4_REG 0x14#define INDEX_SROM_BC5_REG 0x18八:在board\samsung建立Mini6410的文件夹,并且把smdk6400文件里面的所有文件复制过去board\samsung\mini6410\lowlevel_init.S_TEXT_BASE:.word TEXT_BASE.globl lowlevel_initlowlevel_init:mov r12, lrldr r0, =ELFIN_GPIO_BASEldr r1, =0x55540000str r1, [r0, #GPNCON_OFFSET]ldr r1, =0x55555555str r1, [r0, #GPNPUD_OFFSET]ldr r1, =0xf000str r1, [r0, #GPNDA T_OFFSET]把这个上面的LED屏蔽掉在这个添加wakeup_reset:ldr r0, =(ELFIN_CLOCK_POWER_BASE + WAKEUP_STAT_OFFSET) ldr r1, [r0]str r1, [r0]ldr r0, =ELFIN_GPIO_BASEldr r1, =0x3000str r1, [r0, #GPNDA T_OFFSET]把上面这个红色的屏蔽掉#if !defined(CONFIG_S3C6400) && !defined(CONFIG_S3C6410)ldr r1, [r0, #OTHERS_OFFSET]bic r1, r1, #0xC0orr r1, r1, #0x40str r1, [r0, #OTHERS_OFFSET]添加多一个标志定义!defined(CONFIG_S3C6410)同样下面的也是添加if defined(CONFIG_SYNC_MODE)ldr r1, [r0, #OTHERS_OFFSET]orr r1, r1, #0x20str r1, [r0, #OTHERS_OFFSET]#elif !defined(CONFIG_S3C6400) && !defined(CONFIG_S3C6410)ldr r1, [r0, #OTHERS_OFFSET]bic r1, r1, #0x20str r1, [r0, #OTHERS_OFFSET]#endifmov pc, lrboard\samsung\mini6410\Makefile中include $(TOPDIR)/config.mkLIB = $(obj)lib$(BOARD).aCOBJS-y := mini6410.oSOBJS := lowlevel_init.oboard\samsung\mini6410\mini6410.c中把头文件#include <netdev.h>屏蔽掉并且屏蔽掉:#define CS8900_Tacs 0x0#define CS8900_Tcos 0x4#define CS8900_Tacc 0xE#define CS8900_Tcoh 0x1#define CS8900_Tah 0x4#define CS8900_Tacp 0x6#define CS8900_PMC 0x0static void cs8900_pre_init(void){SROM_BW_REG &= ~(0xf << 4);SROM_BW_REG |= (1 << 7) | (1 << 6) | (1 << 4);SROM_BC1_REG = ((CS8900_Tacs << 28) + (CS8900_Tcos << 24) + (CS8900_Tacc << 16) + (CS8900_Tcoh << 12) +(CS8900_Tah << 8) + (CS8900_Tacp << 4) + CS8900_PMC);}cs8900_pre_init();SROM_BW_REG |= 4 | 8 | 1;int checkboard(void){printf("Board: SMDK6400\n");return 0;}把SMDK6400改成MINI6410下面红色标记的也是要改成virt_to_phy_mini6410#ifdef CONFIG_ENABLE_MMUulong virt_to_phy_smdk6400(ulong addr){if ((0xc0000000 <= addr) && (addr < 0xc8000000))return addr - 0xc0000000 + 0x50000000;elseprintf("do not support this address : lx\n", addr);return addr;}#endif屏蔽下面这段:ulong board_flash_get_legacy (ulong base, int banknum, flash_info_t *info) {if (banknum == 0) {info->portwidth = FLASH_CFI_16BIT;info->chipwidth = FLASH_CFI_BY16;info->interface = FLASH_CFI_X16;return 1;} elsereturn 0;}把下面这个#ifdef CONFIG_CMD_NETint board_eth_init(bd_t *bis){int rc = 0;#ifdef CONFIG_CS8900rc = cs8900_initialize(0, CONFIG_CS8900_BASE); #endifreturn rc;}#endif改成:#ifdef CONFIG_CMD_NETint board_eth_init(bd_t *bi){int rc = 0;#if defined(CONFIG_DRIVER_DM9000)rc = dm9000_initialize(bi);#endifreturn rc;}#endif九:drivers\net\dm9000x.cDM9000_ior(DM9000_MRCMDX);rxbyte = DM9000_inb(DM9000_DA TA) & 0x03;//MR. xiao#if 1u8 temp;temp=DM9000_ior(DM9000_MRRH);temp=DM9000_ior(DM9000_MRRL);#endif//MR. xiao增加红色的部分十:drivers\usb\host\ohci-hcd.c 添加下面红色的部分#if defined(CONFIG_ARM920T) || \defined(CONFIG_S3C24X0) || \defined(CONFIG_S3C6400) || \defined(CONFIG_S3C6410) || \defined(CONFIG_440EP) || \defined(CONFIG_PCI_OHCI) || \defined(CONFIG_MPC5200) || \defined(CONFIG_SYS_OHCI_USE_NPS)# define OHCI_USE_NPS#endif十一:include\configs\mini6410.h这个mini6410.h,自己建设一个,内容复制copy的就可以了。
