220kV变电站毕业设计开题报告

完成了线路的保护设计和整定计算，绘制了防雷保护图，并撰写了毕业论文
8
第16周
准备答辩。
指导教师意见：
签字：
200年月日
毕业设计开题报告（理工类）
设计题目
220kＶ输变电工程设计
学生姓名
XXX
学号
1234567
专业
电气工程及其自动化

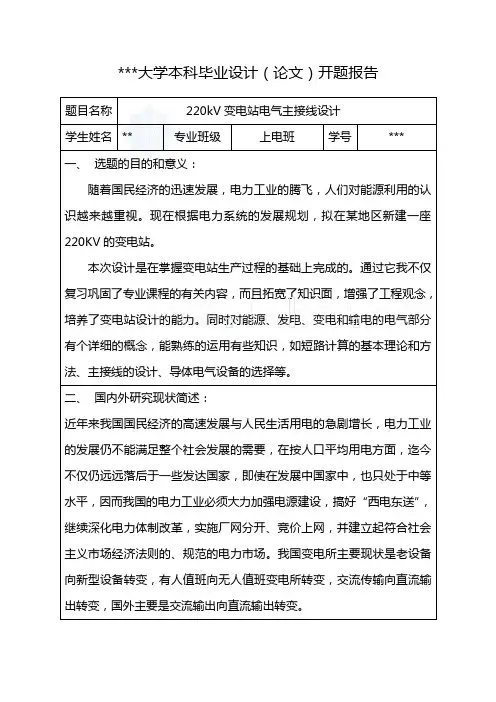

一、课题的目的意义：
电是能量的一种表现形式，电力已成为工农业生产不可缺少的动力，并广泛应用到一切生产部门和日常生活方面。电能有许多优点：首先，它可简便地转变成另一种形式的能量。其次，电能经过高压输电线路，还可输送很长的距离，供给远方用电。另外，许多生产部门用电进行控制，容易实现自动化，提高产品质量和经济效益。电力工业在国民经济中占有十分重要的地位。建国以来，我国的电力工业发展迅速。到目前，我国的总装机容量和发电量均居世界第四位，但是我国目前的电力还不能满足国民经济发展的需要，必须加快发展。电力工业自动化水平正在逐年提高，200000kW及以上大型机组已采用计算机监控系统，许多变电站已装设微机综合自动化系统，有些已实现无人值班，电力系统已实现调度自动化。
本设计要求三相三圈有载调压降压变压器，高压侧有载调压、油浸式、低损耗、自然油循环风冷
四、所需要的仪器设备、材料：
工具：计算机、图纸、直尺等
主变压器、隔离开关、熔断器、避雷器、电压互感器、电流互感器、接地开关、绝缘子、高压开关柜
五、课题分阶段进度计划：
序号
起止日期
工作内容
阶段成果
1
第1~2周
借阅相关参考资料，熟悉电力工程设计的有关技术规程、设计原则及方法等，学会阅读电力工程设计图纸。
国外变电站自动化技术是从20世纪80年代开始的，以西门子公司为例，该公司第一套全分散式变电站自动化系统LSA678早在1985年就在德国汉诺威正式投入运行，至1993年初，已有300多套系统在德国和欧洲的各种电压等级的变电站运行。在中国，1995年亦投运了该公司的LSA678变电站自动化系统。LSA678的系统结构有两类，一类是全分散式，另一类是集中和分散相结合，两类系统均由6MB测控系统、7S/7U保护系统、8TK开关闭锁系统三部分构成。
2．中间变电站
高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源，电压为220~330kV，同时又降压供给当地用电，这样的变电站主要起中间环节的作用。全站停电后，将引起区域电网解列。
3．地区变电站
高压侧电压一般为110~220kV，向地区用户供电为主的变电站，这是一个地区或城市的主要变电站。全站停电后，仅使该地区中断供电。
三、设计方案的可行性分析和预期目标：
可行性分析：
对于220kV变电站，应该选择在应接近负荷中心；不占或少占农田；便于各级电压线路的引入和因出；交通运输方便；具有适宜的地质条件；尽量不设在空气污染地区；所址标高在百年一遇的水位之上。这样才能保证此变电站安全稳定运行。
对于220kV侧有四回进线，并且运行应该保证可靠运行，因此选用双母线接线，保证安全可靠供电；也可以选择双母线带旁路接线，但是因为投资会增加，占地面积也会增加，在出线回路数不多的情况下还是选用双母线接线。110kV侧有10回出线，因为出线较多，而且供电可靠度也要高，因此选用双母线接线，虽然增加了投资和占地面积，但是供电可靠性会大大增加。对于35kV侧，出线更多，为12回出线，如果选择双母线分段接线，开关柜也要选择相应设备，增加投资，因此选择单母线分段接线。220kV与110kV采用中性点直接接地，35kV采用经消弧线圈接地。
4．终端变电站
在输电线路的终端，接近负荷点，高压侧电压多为110kV，经降压后直接向用户供电的变电站。全站停电后，只是用户受到损失。
在设计中我要模拟设计一个电压等级为220/110/10kV变电站的电气一次部分的所有内容。本次设计的变电站的类型为枢纽变电站，根据老师给出的设计资料和要求，结合所学的基础知识和文献资料所做的。通过本设计，对以前所学的知识加强了理解和掌握，从总体上掌握了电力工程设计的过程，并熟悉了一些设计方法，为以后从事电力工程设计工作打下一定的基础。
变电站综合自动化系统按照分层、分布式变电站综合自动化设计理念，对变电站二次系统进行配置组网，即利用目前先进的计算机控制和网络通信技术，采用嵌入式微机系统作为变电站的保护、监测、控制模块，通过现场总线技术，将数据采集到变电站综合自动化系统，处理打包后通过现有的通信信道上发至调度端。反之，将调度指令通过变电站站端监控系统下发至每一间隔执行。从而实现整个变电站的遥测、遥信、遥控、遥调等功能，可实现变电站无人值班。各单元相互独立，功能上不依赖于监控计算机，增强了系统的可靠性和可用性。
电力系统由发电厂、变电站、线路和用户组成。变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。变电站根据它在系统中的地位，可分成下列几类：
1．枢纽变电站
它位于电力系统的枢纽点，连接电力系统高压和中压的几个部分，汇集多个电源，电压为330~500的变电所，称为枢纽变电站。全站停电后，将会引起系统解列，甚至出现瘫痪。
5
第9 ~11周
绘制电气主接线图；设计电气总平面布置，并绘制总平面布置图。
绘制电气主接线图，绘制总平面布置图。
6
第12~13周
绘制220kV侧的进出线间隔断面图；防雷保护设计,绘制部分安装图，绘制10kV高压配置图。
绘制了间隔断面图，10kV高压配置图，进行了防雷保保护和整定计算。进行防雷击保护设计，并绘制防雷保护图，撰写毕业论文
我国对变电站的技术研究的其中一个主要方面是在220kV及以下中低压变电站中采用综合自动化技术，全面提高变电站的技术水平和运行管理水平，而且技术不断得到完善和成熟。总体来说，实现变电站综合自动化，其优越性主要有：提高了供电质量、变电站的安全可靠运行水平，降低造价，减少了投资，促进了无人值班变电站管理模式的实行。
220kV、110kV选用GIS组合电器，35kV选用室内开关柜。
主变压器容量的一般按变电所建成后5~10年的规划负荷选择，还应根据变电所所带负荷的性质和电网结构来确定主变压器的容量。对重要负荷的变电所，应考虑当一台主变压器停运时，其余变压器容量在计及过负荷能力后的允许时间内，应保证用户的一级和二级负荷；对一般性变电所，当一台主变压器停运时，一般其余变压器容量应能保证全部负荷的60%以上。同级电压的单台降压变压器容量的级别不宜太多。应从全网出发，推行系列化标准化。
查阅了资料，熟悉了规程、原则和方法。
2
第3~4周
确定总体设计方案，撰写开题报告。
确定方案，写开题报告。
3
第5~6周
完成主变压器的选择和电气主接线方式的选择，并初步绘制电气主接线草图。
选择主接线方式，绘草图，确定变压器的台数及容量。
4
第7 ~ 8周
进行短路电流的计算，进行电气设备，电器和导体的选择。
确定要使用的电气设备，电器和导线。
二、近年来国内外研究现状：
目前对变电站的研究主要还是集中在变电站的综合自动化系统，以实现无人值守和计算机远程控制和调度。
变电站综合自动化系统，是变电站(所)自动化监控管理的重要设备，是集计算机技术、自动控制技术和通讯技术为一体的综合性电力装置，按照变电站自动化整体解决方案，统一规划、设计，具有微机监测、监控、保护、小电流接地选线、后备自投、自检同期、故障录波、低频减载、电容器自动投切、有载调压、四遥远传等功能，在保护上包括线路距离、速断、过流、过负荷、电容器保护、电抗器保护、主变的差动保护等。综自系统的应用，改变了传统变电站(所)主控室、保护室的主体结构和值守方式，减少投资和减轻劳动强度，以便实现变电站(所)的自动监控、保护，提高供电质量及电网运行的可靠性。其技术日臻完善，并已经在国内电力系统中广泛使用。
