SLM-3数码裂隙灯显微镜技术参数
裂隙灯显微镜
数值孔径
25
裂隙灯分辨率要求孔径值 ≥ 0.085
0.085 =1•sinq
q ≥ 4.88°
裂隙灯为求得起码分辨率 孔径角q 应 ≥ 4.88°
26
物镜
黄色滤光镜
物镜
黄色滤光镜
27
目镜
28
倍率手轮
6
10
16
25
40
29
托 架
额托
钴兰光源加覆磨砂滤光镜
滴1%荧光素钠
观察夹角 30 — 50° 裂隙宽度 宽大 放大程度 低至中倍 投照亮度 中至高
75
观察内容
角膜上皮层染色的形态和深度
透气硬镜的配适评估
76
77
硬质隐形眼镜的静态配 适
78
角膜损伤
79
泪液破裂时间
基本原理
泪液分为脂质层、水电解质层和粘液层
• 不同的正负透镜的组合可实现不同的倍率梯度
22
伽利略（Galilean）望远镜结构原理
入射角
射出角
23
显微镜的分辨率
分辨率与孔径值（numerical aperture）正相关
孔径角
注视点至物镜边缘的连线与主光轴的夹角
N =n•sinq N ：孔径值
n：介质折射率
q：孔径角
24
孔径值（numerical aperture）
裂隙灯显微镜 slit lamp
•
•
1
主要用途
眼科常用的检查仪器 主要用于检查眼前节，如眼睑、结膜、角膜、前 房、晶状体等 在隐形眼镜配戴评估方面也有重要价值 配上一些附件还可以检查前房角、眼底等

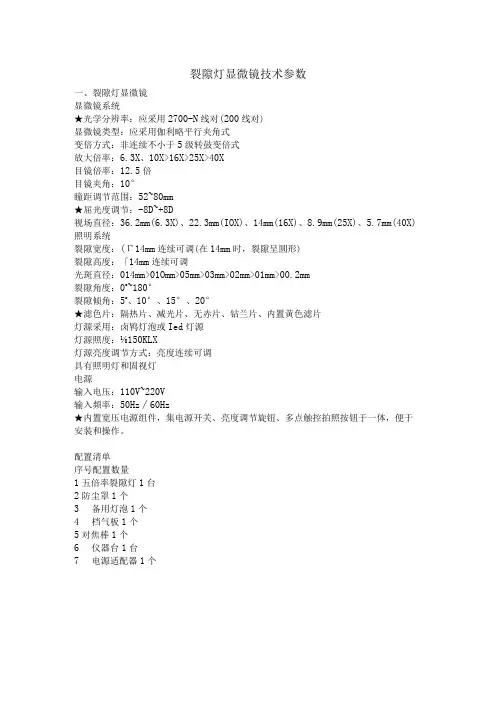

裂隙灯显微镜技术参数
裂隙灯显微镜技术参数
一、裂隙灯显微镜
显微镜系统
★光学分辨率：应采用2700-N线对(200线对)
显微镜类型：应采用伽利略平行夹角式
变倍方式：非连续不小于5级转鼓变倍式
放大倍率：6.3X、10X>16X>25X>40X
目镜倍率：12.5倍
目镜夹角：10°
瞳距调节范围：52~80mm
★屈光度调节：-8D~+8D
视场直径：36.2mm(6.3X)、22.3mm(IOX)、14mm(16X)、8.9mm(25X)、5.7mm(40X) 照明系统
裂隙宽度：(Γ14mm连续可调(在14mm时，裂隙呈圆形)
裂隙高度：「14mm连续可调
光斑直径：014mm>01Omm>05mm>03mm>02mm>01mm>00.2mm
裂隙角度：0o~180°
裂隙倾角：5o、10°、15°、20°
★滤色片：隔热片、减光片、无赤片、钻兰片、内置黄色滤片
灯源采用：卤鸨灯泡或Ied灯源
灯源照度：⅛150KLX
灯源亮度调节方式：亮度连续可调
具有照明灯和固视灯
电源
输入电压：110V~220V
输入频率：50Hz∕60Hz
★内置宽压电源组件，集电源开关、亮度调节旋钮、多点触控拍照按钮于一体，便于安装和操作。
配置清单
序号配置数量
1五倍率裂隙灯1台
2防尘罩1个
3备用灯泡1个
4档气板1个
5对焦棒1个
6仪器台1台
7电源适配器1个。
眼科裂隙灯显微镜检查仪技术参数
眼科裂隙灯显微镜检查仪技术参数1、光学体技术参数1.1 显微镜类型：平行夹角式（伽利略型）1.2 照明方式：上光源照明1.3 倍率转换方式：转鼓式1.4 目镜倍率：12.5X1.5 显微镜总倍率：6X; 10×；16×；25×；40×*1.6屈光度调节：-7D～+7D1.7 裂隙宽度：0～14(mm)连续可调1.8 裂隙高度：1～14 (mm)连续可调1.9 光栏直径：ф14、ф10、ф8、ф5、ф2、ф0.2(mm)1.10 裂隙角度：0°～ 180°连续可调*1.11 光学分辨率：≥2300.N线对/mm,可轻松观察角膜内皮，房角等，见国家医疗认证检验报告1.12 裂隙前倾：5°、10°、15°、20°1.13 放大率：0.794 X1.14 滤色片：隔热片、减光片、无赤片、钴蓝片1.15 固视标：红色发光二极管1.16 照明灯泡：德国OSRAM 12V/50W卤钨灯泡1.17 配置弥散镜，预留眼底激光接口1.18 电源要求：输入电压:110V/220V，60/50Hz；输入功率:60VA *1.19 自带Dicom 3.0接口，可接入医院的HIS系统，PACS系统，支持医疗网络化。
2、数码采集及图像分析系统*2.1 数码图像采集方式：专业彩色数字图像采集器，分辨率≥2410万像素*2.2 静态照相/动态录像采集方式*2.3 具备裂隙灯图像处理软件全程控制单反相机参数（非相机上手动调整）*2.4 配置同步闪光照明照相补偿系统2.5 配置同轴背景光照明补偿系统*2.6 专业裂隙灯图像处理软件：2.7 设备原厂原装，通过了省级信息产业部门登记认证（附证书）*3、通过ISO9001，ISO13485国际质量体系认证，通过欧盟CE认证；*4、河南设有售后服务机构，售后服务及时；注：本参数无指向性、排它性，仅为满足医院需要。
裂隙灯显微镜的操作说明书
裂隙灯显微镜的操作说明书裂隙灯显微镜的使用与操作仪器工作台面：仪器工作台面下有一抽屉和一电源开关；输入电源为220V、50Hz。
打开电源开关，裂隙照明及固视灯被燃亮，调节裂隙照明度旋钮，从“低”位置旋转至“中”位置亮度逐渐增加；从“中”位置旋转至“高”位置亮度将进一步增加。
作一般检查时可选用较底的电压；作精细光学切面时可选用较高的电压，即使在“高”位置本仪器也可以长时间连续工作。
运动底座装置：仪器在使用时的升降和水平移动，都由操纵手柄控制，旋转手柄，能使裂隙灯和显微镜自由升降（注意：升降不得超过300mm的限度，超过限度时切勿强行旋转以免损坏仪器）；用手柄控制，能使裂隙灯和显微镜在导轨范围内任意方向作水平移动；底座上的固定螺栓能将底座固定，通常情况下螺栓呈放状态。
头架及固视灯装置：颚托左下方有一调节旋钮，用它可调整检查病人头部位置高低（在头架右支杆上有一黑色刻线标志），使被检查病人检查眼恰与显微镜等高。
头架的固视灯，供被检查者导向之用。
颚托下方有一前置镜插座，[已过滤词语]前置镜后可在左右方向轻轻滑动。
显微镜装置：显微镜的调焦：显微镜是按正常眼调整的，医生如为不正常眼，应戴适合的眼镜或调节目镜的视度，此时应插上对焦棒，闭左眼，转动右视度环，直到最清晰的像为止，然后用同样的方法校正左目镜的焦点。
使用完毕后应复O位，以便他人使用。
显微镜的放大倍率：双目立体显微镜的瞳孔间距可应人调节。
采用不同放大倍率的目镜（10X或16X两组）和拨动手柄变换物镜倍率（1X或1.6X两档），即可变换放大倍率：目镜倍率10X10X16X16X物镜倍率1X1.6X1X1.6X放大倍率10X16X16X25.6X(3)显微镜座前有两个挂钉，当需要装挡气板时，将挡气板挂上即可。
5. 裂隙灯装置：滤光片选择：拨动滤片手柄就可以选择滤光片：即与拨动滤片手柄相应位置的标志（图9）分别表示为：（1）通孔、（2）隔热、（3）减光、（4）无赤、（5）钴兰。
眼科主要设备清单技术参数
眼科主要设备清单技术参数第一部分：裂隙灯（配眼底照相）技术参数裂隙灯共购置2台，其中一台需配置眼底照相。
微镜类型：双目交角式立体显微镜显微镜总放大率：1×物镜1.6×物镜10×目镜10× 16×16×目镜16× 25.6×裂隙宽度：0~14mm，连续可调，裂隙高度：1~9mm，连续可调，斑直径：￠9、￠8、￠5、￠3、￠2、￠0.2（mm），色片：隔热片、减光片、无赤片、钴兰片，隙旋转角度：0~180，裂隙前倾角度：5°、10°、15°、20°四档，明灯泡：12V50W卤钨灯泡，入电压：交流110V/60Hz 220V/50Hz，入功率：80VA，视灯：红色发光二极管。
第二部分：直接眼底镜技术参数照明形式：大光斑（￠3.2mm）、小光斑（￠1.6mm）、裂隙、中心网格、无赤片屈光度补偿：0、±1D、±2D、±3D、±4D、±5D、±6D、±8D、±10D、±12D、±16D、±20D、-25D光源：3.6V、2.6W微型卤钨灯泡电源：交流220V/50Hz 110V/60Hz输入功率：5VA第三部分：双目间接眼底镜技术参数1．汇聚控制：照明光束和视路可同步地汇聚。
能够检查小至2mm瞳孔的病人。
2．弥散滤片：可扩展光束和视野以便观察视网膜周边区域。
3．瞳距控制：49mm到74mm.。
4．密封的精密光学系统5．头箍6．镜片视角调控7. 标配全时安全滤片第四部分：视力表灯管技术参数本产品采用铁壳喷塑，玻璃面板做视力表标牌，铝合金型材由ABS塑料连接,30W荧光灯管2支,二拖一镇流器1个，电源插头和开关组成。
正常工作条件：a)环境温度-5℃~40℃b)相对湿度＜85%c)使用电源交流220V±10%d）电源频率50Hz±2%电源输入功率:不大于100VA+10VA电击防护类型:I类B型第五部分：非接触性眼压计技术参数校准范围5mmHg 到50mmHg测量尺度mmHg (毫米汞柱)显示精确度0.1mmHg显示4位字符点矩阵卷动吹气系统自动和实体照明系统LED红外光焦点距离20mm安装系统手持/台式/壁式基座尺寸260×215×220mm（高×深×宽）基座重量 2.465Kg手持件尺寸315×150×46mm（高×深×宽）手持件重量0.890Kg连接电缆线长度 2.0m打印机热线形打印机第六部分：电脑验光仪技术参数1、客观电脑验光模式：球镜：-25D至+22D（0.12D/0.25D）柱镜：0D至±10D（0.12D/0.25D）。

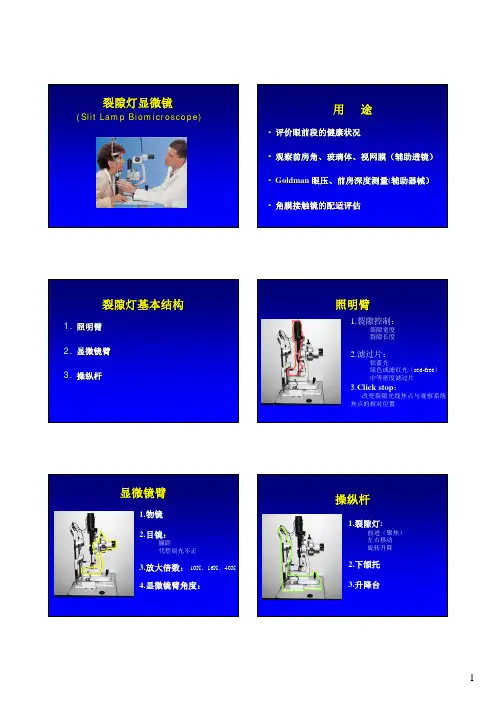

裂隙灯显微镜
裂隙灯显微镜(Slit Lamp Biomicroscope)用途•评价眼前段的健康状况•观察前房角、玻璃体、视网膜（辅助透镜）•Goldman 眼压、前房深度测量(辅助器械）•角膜接触镜的配适评估裂隙灯基本结构1.照明臂2.显微镜臂3.操纵杆照明臂1.裂隙控制：裂隙宽度裂隙长度2.滤过片：钴蓝光绿色或滤红光（red-free）中等密度滤过片3.Click stop：改变裂隙光线焦点与观察系统焦点的相对位置显微镜臂1.物镜2.目镜：瞳距代偿屈光不正3.放大倍数：10X、16X、40X4.显微镜臂角度：操纵杆1.裂隙灯:前进（聚焦）左右移动旋转升降2.下颌托3.升降台检查前准备1.让患者脱下眼镜；2.调暗房间照明；3.调整升降台高度，保持患者舒适坐姿；4.调整下颌脱，并嘱其前额靠着前额托；5.将放大率放在低倍数;6.旋转目镜来进行聚焦;7.调整瞳距；8.一只手使用操纵杆，另一只手操纵裂隙，进行观察观察顺序从前往后检查眼前段：–眼睑和睫毛–结膜–巩膜/角膜–前房角–前房/房水–虹膜/瞳孔–晶体–前1/3玻璃体照明方法1、弥散光照明法2、直接光照明法宽裂隙窄裂隙圆裂隙3、间接光照明法4、反光照明法5、镜面照明法6、巩膜散射照明法弥散光照明法弥散光照明法作用：一般观察，获取大致印象，常用于观察眼睑、睫毛、结膜、巩膜等眼表结构和虹膜瞳孔弥散光照明法弥散光＋钴蓝光滤片作用：发现角膜的浅表损伤，RGP的配适评估。
直接光照明法－－宽裂隙直接光照明法－－宽裂隙•作用：形成一个三维区域，用于发现病变，常用于检查角膜、晶体、玻璃体等直接光照明法－－窄裂隙直接光照明法－－窄裂隙直接光照明法－－窄裂隙作用：形成一个二维切面，用于病变深度定位，常用于检查角膜、晶体评估前房角深度－－Van Herick 法1. 角膜宽度2. 前房深度3. 虹膜记录：1/4 CT (Corneal Thickness)精确评价：房角镜直接光照明法－－圆裂隙直接光照明法－－圆裂隙直接光照明法－－圆裂隙前房细胞前房闪辉（Tyndall ）作用：观察房水性状间接光照明法作用：观察和照明系统不同时聚焦在同一点上，观察虹膜、角膜表面的微小病变，如新生血管、空泡、糜烂等间接光照明法虹膜反光照明法眼底反光照明法虹膜反光照明法作用：发现角膜透明病变（微泡、变性）镜面反光法眼底反光照明法作用：角膜、晶体混浊的观察。
裂隙灯及裂隙灯图像处理系统
二 、裂隙灯显微镜检查方法
1、弥散光照明法 2、直接焦点照明法 3、间接照明法 4、后映照法 5、角膜巩缘分光照明法 6、镜面反射法
Байду номын сангаас
三、裂隙灯可搭配附件
1、固视灯 2、示教镜 3、罗贝眼底前置镜 4、压平眼压计 5、三面镜 6、前房角镜 7、眼底接触镜 8、90D前置镜 9、升降台 10、激光
康华SLM-3数字化裂隙灯眼前段分析系统简介
SLM-3型眼科裂隙灯显微镜操作规范
检查项目的选择：非常重要直接影响图像的质量。 提示：开了背景光照像，检查应选择“宽裂隙”
获得清晰图象是图象分析的基础。在拍摄时应注意以下几点：
1、应在暗室内进行图像的拍摄，减少外界光线的影响。 2、拍摄前应对裂隙灯显微镜进行全面调试 。 3、使患者处于舒适的体位，防止因患者身体和头部移动而使光线的聚焦发生偏移。
（２） 窄光： 一般把裂隙光线缩小至0.5 ｍｍ以下，在组织上可形成光学切 面，这在角膜和晶状体疾病的定位上有重要作用。晶状体的厚度约是角膜的 4～5倍，必须移动焦点位置方能看清晶状体的全貌。
（３） 圆锥光线：将光线调节成极小的光点用以检查前房的透明程度。
3、间接照明法
间接光照明法：将光带投照在要观察的目标近侧的组织上，利用这些 组织发出的弥射光去间接照明所要观察的目标．常用来检查瞳孔括约 肌、虹膜内出血、虹膜血管、角膜血管翳等 。应用这种照明法，应先 松开裂隙灯柱后的螺丝，使灯柱左右旋转，以使光投照与显微镜光轴 不重合。
26、操纵手柄 倾斜手柄可使仪器在水平面内微动，转动手柄可调节仪器高度。
27、导轨护罩 固定底座运动轨迹
28、电源指示灯 照明开关打开后,灯亮.
29、照明开关
30、照明亮度调节旋钮 顺时针加大亮度有1、2、3、4、5个档，应避免长时间工作在高亮度状态， 否则会缩短卤钨灯的使用寿命。
裂隙灯显微镜的操作说明书
裂隙灯显微镜的操作说明书裂隙灯显微镜的使用与操作仪器工作台面：仪器工作台面下有一抽屉和一电源开关；输入电源为220V、50Hz。
打开电源开关，裂隙照明及固视灯被燃亮，调节裂隙照明度旋钮，从“低”位置旋转至“中”位置亮度逐渐增加；从“中”位置旋转至“高”位置亮度将进一步增加。
作一般检查时可选用较底的电压；作精细光学切面时可选用较高的电压，即使在“高”位置本仪器也可以长时间连续工作。
运动底座装置：仪器在使用时的升降和水平移动，都由操纵手柄控制，旋转手柄，能使裂隙灯和显微镜自由升降（注意：升降不得超过300mm的限度，超过限度时切勿强行旋转以免损坏仪器）；用手柄控制，能使裂隙灯和显微镜在导轨范围内任意方向作水平移动；底座上的固定螺栓能将底座固定，通常情况下螺栓呈放状态。
头架及固视灯装置：颚托左下方有一调节旋钮，用它可调整检查病人头部位置高低（在头架右支杆上有一黑色刻线标志），使被检查病人检查眼恰与显微镜等高。
头架的固视灯，供被检查者导向之用。
颚托下方有一前置镜插座，[已过滤词语]前置镜后可在左右方向轻轻滑动。
显微镜装置：显微镜的调焦：显微镜是按正常眼调整的，医生如为不正常眼，应戴适合的眼镜或调节目镜的视度，此时应插上对焦棒，闭左眼，转动右视度环，直到最清晰的像为止，然后用同样的方法校正左目镜的焦点。
使用完毕后应复O位，以便他人使用。
显微镜的放大倍率：双目立体显微镜的瞳孔间距可应人调节。
采用不同放大倍率的目镜（10X或16X两组）和拨动手柄变换物镜倍率（1X或1.6X两档），即可变换放大倍率：目镜倍率10X10X16X16X物镜倍率1X1.6X1X1.6X放大倍率10X16X16X25.6X(3)显微镜座前有两个挂钉，当需要装挡气板时，将挡气板挂上即可。
5. 裂隙灯装置：滤光片选择：拨动滤片手柄就可以选择滤光片：即与拨动滤片手柄相应位置的标志（图9）分别表示为：（1）通孔、（2）隔热、（3）减光、（4）无赤、（5）钴兰。
数码裂隙灯照相系统参数
1mm～14mm连续可调
﹡光斑直径
φ14mm、φ10mm、φ5mm、φ2mm、φ1mm、φ0.2mm
﹡裂隙角度
0～180由垂直到水平方向连续可调
﹡裂隙倾斜
5、10、15、20四档
滤色片
隔热片、减光片、无赤片、钴兰片
照明灯泡
12v30w卤钨灯泡
最大照度
≥28万Lx
前置镜
－58.7D
数码照相系统参数
3.3快速无损视频编辑
3.4播放控制：可以高达30倍的速率快进快退视频，也可一帧一帧速度前进后退
﹡3.5抓图：手术时实时抓图，回放时抓图功能支持，支持bmp、jpg、tif、png等各种格式
﹡3.6加密功能：医生可以将自己的手术录像、图像加密
3.7数据备份、刻录：软件中自带刻录功能，数据备份功能
3.8报告打印功能：手术报告打印，支持自定义模板
图像采集媒介
单反相机
﹡静态像素
≥1000万
﹡摄影照明方式
背景光
﹡图像处理功能
长度、宽度、角度、面积测量；箭头、文字添加；图片处理。
﹡图像数据库功能
具有病人数据库管理功能
手术显微镜摄录像系统技术参数
1
手术显微镜视频接口
﹡1.1变倍：光学放大倍数可调，可满足后节手术极端放大要求。
1.2可调焦距：可满足不同屈光度医生手术均能取得最清晰的图像
3.10数据库支持：完善数据库支持，查询、备份数据方便
3.11采集卡：高性能采集卡，支持分量、S端子、复合视频等各种输入
﹡3.12电脑：Intel Core 2.6GHz，500GHD，1GRAM，19”LCD，DVD-RW
﹡1.3可调X-Y方向：人体工学设计（摇杆调节，X-Y方向调节与视觉感官一致），使视觉图像一直保持居中
直接检眼镜技术要求
特点5
灯泡亮度无级可调。
2
技术参数
2.1
参数1
照明形式：大光斑、小光斑、裂隙、网格、无赤片
2.2
参数2
光栏直径范围：0.2mm-0.4mm
2.3
参数3
物面照度：≥80lx
2.4
参数4
屈光度补偿：-35D～+20D，共24种屈光度
2.5
参数5
照明光源：3.5V/2.8W，卤钨灯泡
2.6
参数6
电源：：C220V/50Hz或2#碱性干电池2节
4.7
预防性维修
/定期维护保养
保修期内提供定期维护保养服务
4.8
维修密码支持
开放
4.9
升级
终身免费软件升级
4.10
使用培训
支持
4.11
工程师培训
支持
8.同视机技术要求
序号
技术和性能参数名称
技术参数和性能要求
备注
1
设备使用需求
1.1
设备用途
主要用于三级视功能、斜视角的检查与治疗。
1.2
实验对象
1.3
特殊功能需求
光圈：1～14mm连续变化
2.9
参数9
裂隙角度：0°～180°
2.10
参数10
滤光片：蓝色，无赤光
2.11
参数11
光源方式：下光源
3
配置需求
（一行只写一个配置）
3.1
配置1
主机一台
3.2
配置2
额托架一台
3.3
配置3
T滑轨台面一台
3.4
配置4
工作台一台
3.5
配置5
示教镜一台
手术显微镜高清录像系统参数
手术显微镜高清录像系统参数裂隙灯显微镜参数技术参数：显微镜类型交角平行式（伽利略型）变倍形式转鼓式5档变倍目镜12.5X总倍率 6 x (Æ33) 10x(Æ22.5) 16x (Æ14) 25´(Æ8.8) 40´(Æ5.5) 瞳距调节范围55 mm--75 mm屈光度调节-5D~+3D裂隙宽度0mm～14mm连续可调(在14mm时，呈圆形)裂隙高度1mm～14mm连续可调裂隙角度0°～180°由垂直到水平方向连续可调光斑直径Æ14、Æ9、Æ5.5、Æ0.3滤色片隔热片、无赤片、钴兰片照明灯泡6V20W卤钨灯泡最大照度≥15万Lx数码裂隙灯显微镜技术参数显微镜类型交角平行式（伽利略型）变倍形式转鼓式5档变倍目镜12.5X总倍率 6 x (Æ33) 10x(Æ22.5) 16x (Æ14) 25´(Æ8.8) 40´(Æ5.5)瞳距调节范围55mm ～75 mm屈光度调节-5D ～+3D裂隙宽度0mm ～14mm连续可调裂隙高度1mm ～14mm连续可调光斑直径φ14mm、φ10mm、φ5mm、φ2mm、φ1mm、φ0.2mm裂隙角度0°～180°由垂直到水平方向连续可调裂隙倾斜5°、10°、15°、20°四档滤色片隔热片、减光片、无赤片、钴兰片照明灯泡12v30w卤钨灯泡最大照度≥28万Lx图像采集媒介单反相机像素1800万图像处理功能长度、宽度、角度、面积、灰度、曲率测量；箭头、文字添加；图片处理。
诊断辅助提供诊断数据库，可直接插入诊断结果。
眼科A/B超参数性能指标：A超探头频率：10MHz ，内置发光管测量精度：±0.04mm测量参数：前房深度、晶体厚度、玻璃体长度、眼轴长度测量模式：晶体眼、无晶体眼、致密白内障、各种人工晶体眼IOL公式： SRK-II、SRK-T、HOFFER-Q、HOLLADAY、BINKHORST-II、HAIGIS 统计计算：平均值和标准差存储：可存储10次A超扫描结果B超探头频率：10 MHz静音探头扫描方式：扇形扫描放大功能：多级连续放大，实时放大分辨力：轴向≦0.2mm 侧向≦0.4mmB超几何位置精度：横向≦3% 纵向≦2%探测深度： 60mm玻璃体和视网膜增强功能探头增益：30dB-105Db扫描角度：53度图像灰级：256级伪彩模式：多种伪彩测量类型：多组距离、周长及面积图象后处理：多组伪彩处理曲线电影回放：100幅图像回放，AVI、JPG格式影像输出其他显示模式：B、B+B、B+A、A所见提示：预置专家字典输入或手工输入检索功能：多关键字检索功能适合WINDOWS XP,VISTA,WINDOWS7等多种操作系统自定义报告模板。
SLM-3数码裂隙灯显微镜技术参数
裂隙灯图像处理系统技术参数一、用途：用于观察眼睑、结膜、巩膜、虹膜、角膜前房、瞳孔、晶状体及玻璃体前1/3，确定病变的位置及性质，大小、深度及临床科研等。
二、技术参数：光学体技术参数：1.显微镜类型：平行夹角式（伽利略型）2.目镜：12.5X水平联动装置3.显微镜总倍率：6X 10X 16X 25X 40X五种放大倍率4.视场直径：φ37φ23φ14φ8.7φ5.7mm5.屈光度调节：+7D ~-7D6.裂隙宽度：0mm～14mm连续可调7.裂隙高度：1mm～14mm连续可调8.光斑直径：φ0.2 φ2 φ3 φ5 φ8 φ10 φ14mm9.裂隙角度：0°~180°可旋转10.裂隙倾角：5°10°15°20°11.放大率：0.794 X12.滤光片：隔热片、减光片、无赤片、钴蓝片13.光亮度调节：五级调光14.输入电压：110V/220V±10% 60Hz/50Hz±10%15.输入功率：60VA灯泡： 12V/50W进口灯泡16.固视灯：红色LED17.数码采集方式：佳能750D或者尼康D5200高清单反相机光学分辨率：》2300.N 线对/MM18.同步闪光照明补偿系统：有19.同轴背景光照明补偿系统：有图像处理系统：1.专业彩色数字图像采集器分辨率≥2410万像素，静态/动态采集方式三、配置清单：裂隙灯主体一套，高清单反相机一个，电脑工作站一套，升降台一台，打印机一台，配套软件，相关手册纸质版，相关手册电子版等。
四、商务要求：1.数量：一套。
2.列明耗材和配件报价清单及设备过保后年保修费用。
3.售后服务：整体项目保修期≥3年；设备投入使用后，每年至少1次维护保养，报修后24小时内到达维修地点。
4.到货安装时间：接到成交通知书后准备产品，签订合同接到交货通知后15天内安装到指定地方。
5.付款方式：合同签订后，全部完成设备供货和安装、调试、验收合格入库后60天内，买方向卖方支付合同总额的90 %货款（卖方必须开具合同金额100%的正式税务发票给买方），一年后无质量问题再付10%货款。
显微镜成像系统技术参数
显微镜成像系统技术参数总体要求：配置三目显微镜、CCD、图文采集系统、电脑等。
一、显微镜技术参数1、正置显微镜2、用途：可观察普通染色的切片，适合染色切片观察等广泛生命科学领域的研究。
3、技术要求3.1、光学系统：IC2S无限远色差反差双重校正光学系统，45mm国际标准物镜齐焦距离。
3.2、调焦：谐波齿轮精细同轴粗微调焦机构，内置免调节防下滑机构，不使用易损坏的外调节松紧调节环，调焦行程25mm，可设置调焦上限。
3.3、明场照明装置：3.3.1、内置透射光科勒照明器，12V 50W卤素灯；3.3.2、带杯罩式反射光收集器；3.3.3、集成式双侧单手亮度调整转盘，可在调焦时方便同时调整光源亮度；3.3.4、集成式减光片转轮和0.25/0.06/0.015减光片；3.3.5、带白平衡滤色片。
3.4、载物台：高抗磨损性圆角、无槽金属阳极化处理载物台，带控制手柄。
3.5、观察镜筒：3.5.1、超宽视野三目镜筒，视场数≥23mm，倾角30度。
*3.5.2、目镜筒360度自由旋转、上下自由翻转，实现40mm观察高度调节3.5.3、瞳距48-75mm可调3.6、目镜3.6.1、10倍超宽视野目镜，高眼点设计，视场数≥23mm3.6.2、两个目镜均具有屈光度校正功能3.6.3、物镜：针对正置显微镜应用优化的高分辨率、高透过率物镜平场消色差物镜5×，数值孔径：NA≥0.12；平场消色差物镜10×，数值孔径：NA≥0.25;平场消色差物镜20×，数值孔径：NA≥0.45;平场消色差物镜40×，数值孔径：NA≥0.65；平场消色差物镜100×，数值孔径：NA≥1.253.6.4、物镜转换器：6位物镜转盘，一体化设计，增强光路稳定；国际标准的M27物镜接口，具有齐焦功能。
*3.6.7、聚光镜：非摆动式高分辨率多功能聚光镜：NA≥0.9/1.25。
在5x物镜观察下，无需摆动操作；带科勒照明调整后锁定装置。
裂隙灯技术参数手持和便携式各1台
裂隙灯技术参数（手持和便携式各1台）
一、裂隙灯类型：上光源
二、照明系统：
1.光源:LED光源
2.照明亮度：2450000LUX
3.滤镜：热吸收漉镜、灰滤镜、无赤光滤镜、蓝滤镜内置、预留1个滤镜空间
4.裂隙长度：l-14mm
5.裂隙宽度：0-14mm
6.照明光旋转角度：290°
三、立体显微镜系统：
1.显微镜光路设计方式：伽利略式
2.目镜放大倍率：212.5屈光调整・8D〜+8D
3.目镜瞳距调节范围：52-78mm
4.物镜焦距：105mm
5.物镜光轴角：13度
6.放大倍率：6.3∖10∖16∖25∖40五级放大
7.双目视野范围：5.1—32mm
四、可接悬臂式GoIdmann压平式眼压计便于眼压检查
五、可接立体变焦透镜，物镜光轴角从13度小至4.5度，便于观察小瞳孔和近视眼六、质保三年，合同签订后30日到货安装。
SLM-3数码裂隙灯显微镜技术参数
SLM-3ER裂隙灯显微镜技术参数
一、光学体技术参数
显微镜类型：平行夹角式
目镜：12.5X 水平联动装置
显微镜总倍率：6X 10X 16X 25X 40X五种放大倍率
视场直径：φ37 φ23 φ14 φ8.7 φ5.7mm
屈光度调节：+5D ~--5D
裂隙高度：0mm ～14mm连续可调
裂隙宽度：1mm ～14mm连续可调
光斑直径：φ14 φ10、φ8、φ5、φ3、φ0.2（mm）
裂隙角度：0 °~180°可旋转
裂隙前倾：0 °5°10°15°20°
放大率：0.794 X
滤光片：隔热片、减光片、无赤片、钴蓝片
光亮度调节：五级调光
输入电压：110V/220V±10% 60 Hz /50Hz±10%
输入功率：60W
灯泡：12V /50W进口灯泡
固视灯：红色LED
二、图像处理系统
专业彩色数字图像采集器分辨率≥2000线
静态/动态采集方式
专用裂隙灯图像处理软件系统，通过国家省级以上部门认证
三、计算机系统（联想品牌电脑）：
四、主要特点
专业设计的彩色数字图像采集系统：能对所见图像进行数字转化还原显示
专业设计的数字图象处理系统：能对所见图象真实的存储计算机内并进行处理
独特的同轴背景光照明系统：能将暗室中裂隙灯以外的部分清晰显现
专用数码图象光学接口
同步拍照闪光功能对细微病变清晰可见
大屏幕液晶显示器
专用图象采集卡
康华裂隙灯图象处理系统，通过国家省级以上部门认证，产品通过欧盟CE
认证
高分辨率彩色喷墨打印机。
手持式裂隙灯功能及参数
手持式裂隙灯功能及参数
一、设备技术参数要求
1、交角体视式，物镜两档可变，放大倍率：10X、16X
2、视角补偿：±6D；瞳距：50mm-75mm；工作距离：60mm
3、裂隙宽度：0-12mm连续可调；裂隙高度：0.2mm、1mm、5mm、12mm
4、滤色片：色温补偿片、无赤片、钴蓝片
5、裂隙转角：±30°
6、光源：LED；照度：30000Lx
7、工作方式：电池充电，正常使用≥4小时
二、售后
1、整套设备保修≥3年。
2、能够提供定期的检测、维修方案，超过48小时不能修复，需要提供备用机。
3、供货期：＜15天
请科主任和护士长对设备参数详细审阅，以上参数不符合科室要求或缺少的参数，请科主任和护士长填写清楚，满足参数要求的投标产品，原则上最低价中标。
科室负责人签字：时间：。
数码裂隙灯操作规程
数码裂隙灯操作规程使用环境温度：—10° C 〜40 ° C 湿度：10 % 〜80 %防尘防震，避免日光直接照射使用前检查电源线及各连接线是否连接好；是否完好无损。
若有损坏及时更换。
基本操作1. 接通电源，依次打开显示器、打印机、数码相机电源及主机电源。
启动计算机，进入win98 系统，打开数码相机电源（绿色指示灯亮）。
2. 对焦棒的使用：对焦棒是作为标准附件提供用来确定显微镜的正确调节，把对焦棒插入孔内，扁平面朝向于显微镜的物镜。
3. 亮度调节照明亮度设在3，裂隙亮度为2—3mm。
4. 校正屈光度：首先按逆时钟方向旋转屈光度调节环到底，然后按顺时钟方向旋转屈光度调节环直至最清晰的裂隙像呈现。
5. 瞳距的调节：用双手向两边掰动显微镜棱镜盒，调节瞳棒上的图像，即获得立体图像。
6. 用同样的方法调节另一只目镜。
调节好后可进行使用。
7. 计算机启动后双击软件系统，单击设置患者信息参数图标，输入病人参数。
再打开视频窗口图标，选择医生需要的模式照相或录像。
8. 图像传输到计算机后单击保存的图标进行保存。
按打印图标打印结果。
注意事项1 、照相环境尽量为暗室，避免阳光直射患者眼部；2、裂隙光亮度适中，以病变显示清晰为宜，避免光线过强使瞳孔缩小3、角膜或晶体应显示于照片中央，不要偏侧或遗漏病变。
4、准确记录照片序号及患者信息，及时拷贝上传保养1. 若有灰尘粘于透镜或反光镜上，可用无水酒精的软棉花轻轻拭去。
2. 如果滑动板、导轴和轴有脏物时，用干净的软布擦拭,颌托架和其额托带可用可溶性清洁剂或水清洗，然后用医用酒精消毒。
3. 设备使用完毕将防尘罩盖住主轴孔。
4. 严禁将机器拆开维修，如有特殊情况请与医院设备部联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SLM-3ER裂隙灯显微镜技术参数
一、光学体技术参数
显微镜类型：平行夹角式
目镜：12.5X 水平联动装置
显微镜总倍率：6X 10X 16X 25X 40X五种放大倍率
视场直径：φ37 φ23 φ14 φ8.7 φ5.7mm
屈光度调节：+5D ~--5D
裂隙高度：0mm ～14mm连续可调
裂隙宽度：1mm ～14mm连续可调
光斑直径：φ14 φ10、φ8、φ5、φ3、φ0.2（mm）
裂隙角度：0 °~180°可旋转
裂隙前倾：0 °5°10°15°20°
放大率：0.794 X
滤光片：隔热片、减光片、无赤片、钴蓝片
光亮度调节：五级调光
输入电压：110V/220V±10% 60 Hz /50Hz±10%
输入功率：60W
灯泡：12V /50W进口灯泡
固视灯：红色LED
二、图像处理系统
专业彩色数字图像采集器分辨率≥2000线
静态/动态采集方式
专用裂隙灯图像处理软件系统，通过国家省级以上部门认证
三、计算机系统（联想品牌电脑）：
四、主要特点
专业设计的彩色数字图像采集系统：能对所见图像进行数字转化还原显示
专业设计的数字图象处理系统：能对所见图象真实的存储计算机内并进行处理
独特的同轴背景光照明系统：能将暗室中裂隙灯以外的部分清晰显现
专用数码图象光学接口
同步拍照闪光功能对细微病变清晰可见
大屏幕液晶显示器
专用图象采集卡
康华裂隙灯图象处理系统，通过国家省级以上部门认证，产品通过欧盟CE
认证
高分辨率彩色喷墨打印机。
