4、无机结合料稳定土的无侧限抗压强度试验方法(T0805-94)(1)
无机结合料稳定材料无侧限抗压强度试验报告
3.6 3.1
备注 ： 实验：
审核
签发：
日期：
年月 章）
日（专用
3.6
试件 编号
3
无侧限抗压强度 ( MPa )
3.7
试件 编号
4
5
3.5
6
3.5
无侧限抗压强度 （ MPa)
3.6
最 小 值 ( MPa 异系数(%) 2.5
Rc0.50
检测结论：经检测，该样品强度满足设计文件要求。
3.7
平均值(MPa)
3.5
Rd/(1-ZaxC)
试件完整
设计文件
混合料种类
代表数量
1
取样地点 |水泥／石灰品种及 强度 等级 1
用量( % )
试件类型
最大干密度(g/m³) 2.139
设计强度(MPa )
最佳含水量( %)
3
制 件 方 法 击实法
成型日期
公路等级
其他公路
施工桩号
试件 编号
1
无侧限抗压强度 (MPa)
3.5
试件 编号
2
无侧限抗压强度 (MPa)
无机结合料稳定材料无侧限抗压强度试验检测报告
试 验 室 名称 ： 施工／委托单位 工程名称 样品名称 工程部位／用途 试验依据
主要仪器设备及编号
无侧限抗压试验 水泥稳定砂砾下基层 JTG E51-2009(T0805-1994)
委托编号 样品编号 样品描述 实验日期 判定依据
路强仪
WT-2021-053 YP-2021-WJL-062
T 0805—1994 无机结合料稳定土的无侧限抗压强度试验方法
T 0805—1994 无机结合料稳定土的无侧限抗压强度试验方法1适用范围本方法适用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。
2仪器设备2.1标准养护室。
2.2 水槽：深度应大于试件高度50mm。
2.3压力机或文能试验机（页可用路面强度试验仪和测力计）：压力机应符合现行《液压式压力试验机》（GB/T 3722）及《试验机通用技术要求》（GB/T 2611）中的要求，其测量精度为±1%，同时应具有加载速率指示装置或加载速率控制装置。
上下压板平整并有足够刚度，可以均匀地连续加载卸载，可以保持固定荷载。
开机停机均灵活自如，能够满足试件吨位要求，且压力机加载速率可以有效控制在1mm/min。
2.4电子天平：量程15kg，感量0.1g：量程4000g,感量0.01g。
2.5量筒、拌和工具、大小铝盒、烘箱等。
2.6球形支座。
2.7 机油：若干。
3试件制备和养护3.1细粒土，试模的直径×高=φ50mm×50mm：中粒土，试模的直径×高=φ100mm×100mm；粗粒土，试模的直径×高=φ150mm×150mm。
3.2按照本规程T 0843—2009方法成型径高比为1:1的圆柱形试件。
3.3按照本规程T 0845—2009的标准养生方法进行7d的标准养生。
3.4将试件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平试件顶面。
3.5为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。
4试验步骤4.1根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80%。
球形支座和上下顶板涂上机油，使球形支座能够灵活转动。
4.2将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量m4。
无机结合料稳定土试件无侧限抗压强度试验
文件制修订记录无机结合料稳定土试件无侧限抗压强度试验（无机结合料）1.试验目的本试验方法适用于测定无机结合料稳定土(包括稳定细粒土.中粒土和粗粒土)试件的无侧限抗压强度。
参照规程编号：JTG E42-20052.仪器设备(1).圆孔筛(2)试模:适用不同土的试模尺寸.(3)脱模器(4)反力框架(5).液压千斤顶(200-1000kN)(6).密封湿气箱(7).水槽(8).压力机:不大于200kN(9).量筒等3.试料准备将具有代表性的风干试料,用木锤和木碾捣碎,但应避免破碎粒料的原粒径.将土过筛并进行分类.如试料为粗粒土,则除去大于40mm的颗粒备用;如试料为中粒土,则除去大于25mm0mm的颗粒备用;如试料为细粒土,则除大于10mm的颗粒备用。
在预定做试验的前一天,取有代表性的试料测定其风干含水量.对于细粒土,试样应不少于100g;.对于粒径小于25mm的中粒土,试样的质量不少于2000g。
4.按规范确定无机结合料混合料的最佳含水量和最大干密度。
5.制件(1).对于同一无机料剂量的混合料,需要制相同状态的试件数量与土类及操作的仔细程度有关.对于无机结合料稳定细粒土,至少应该制作6个试件,对于无机结合稳定中粒土和粗粒土,至少分别应该制9个和13个试件。
(2).称取一定数量的风干土并计算干土的质量,其数量随试件大小而变.对于细粒土,可以一次称取6个时间的土;对于中粒土,可以一次称取3个试件的土;对于粗粒土,一次只称一个试件的土。
(3).将称好的土放在盘上,向土中加水,对于细粒土使其含水量较最佳含水量小3%,对于中粒土和粗粒土可按最佳含水量加水.将土和水拌和均匀后放在密闭容器内浸润备用.如为石灰稳定土和水泥,石灰综合稳定土,可将石灰和土一起拌匀后进行浸润。
浸润时间:粘性土12-14h,粉性土6-8h,砂性土,,红土砂砾,级配砂砾等可以缩短到4h左右,含土很少的未筛分碎石,砂砾及砂可以缩短到2h。
(4)在浸润过的试料中,加入预定数量的水泥或石灰并拌和均匀.在拌和过程中,应将预留的3%水加入土中,使混合料的含水量达到最佳含水量.拌和均匀的加有水泥的混合料应在1h内按下述方法制成试件,超过1h的混合料应该作废.其他结合料稳定土,混合料虽不受此限,但也应尽快制成试件。
4、无机结合料稳定土的无侧限抗压强度试验方法(T0805-94)(1)
4.0.10 允许的偏差系数Cv是与第4.0.5条规定的试验数量n相对应 的。n是用下式算得的:
4.0.6 40kN反力框架和液压千斤顶很适宜于制备 50mm×50mm和 100mm×100mm的试件。用它制备压实度高的 150mm×150mm的试件 时,有时压力不够,宜采用能量达1000kN的压力机或反力框架和千斤顶。 制作试件时,要特别注意两端的压柱是否均匀进入。如发现压柱的一侧 已进入试模筒内并已与筒顶齐平,而另一侧则尚未完全进入筒内,则应解 除压力后旋转试模筒,然后再继续加压,直到压柱完全进入试模筒内。如 加压过程中不注意,压力过大易将试模筒压坏(中间鼓出)。
量)(%); Qc———混合料中水泥或石灰的质量(g);其原始含水量为wc(%)(水泥
的wc通常很小,也可以忽略不计); w———要求达到的混合料的含水量(%)。 (4)在浸润过的试料中,加入预定数量的水泥或石灰①并拌和均匀。 在拌和过程中,应将预留的3%的水(对于细粒土)加入土中,使混合料的含 水量达到最佳含水量。拌和均匀的加有水泥的混合料应在1h内按下述方 法制成试件,超过1h的混合料应该作废。其它结合料稳定土,混合料虽不 受此限,但也应尽快制成试件。
内浸润备用。如为石灰稳定土和水泥、石灰综合稳定土,可将石灰和土 一起拌匀后进行浸润。浸润时间:粘性土12～24h,粉性土6～8h,砂性土、 砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右;含土很少的未筛分 碎石、砂砾及砂可以缩短到2h。
4无机结合料稳定土的无侧限抗压强度试验方法
4无机结合料稳定土的无侧限抗压强度试验方法无机结合料稳定土的无侧限抗压强度试验方法是用于评估无机结合料对土体加固效果的试验方法。
以下是一种常用的试验方法：试验目的：评估无机结合料对土体加固效果，确定无机结合料稳定土的无侧限抗压强度。
试验设备和材料：1.无侧限抗压试验机2.试验模具及压实装置3.水分平衡器或烘箱4.取样器、密度块、容器等常规试验设备和材料5.试验土样和无机结合料样品试验步骤：1.根据需求，选择合适的试验土样和无机结合料样品进行试验。
2. 准备试验土样：根据需要的试验土样数量和尺寸，取样并将土样筛过20mm筛网。
3.将试验土样拌和无机结合料：将试验土样与预先确定的无机结合料按照一定比例（通常为10%-20%）拌和均匀。
4.将拌合好的试验土样进行压实：将拌合土样放入试验模具中，并使用压实装置对其进行压实，控制压实度为充实度的95%。
5.进行试验前的湿度调整：将压实土样放置在水分平衡器或烘箱中，经过一定时间使其达到稳定的水分含量（通常为试验土样的准确含水量）。
6.进行无侧限抗压强度试验：将试验土样取出，去除模具，然后在试验机上进行无侧限抗压试验。
先进行预应力加载，在规定速率下进行加荷，直到土样破坏，记录下土样的破坏荷载。
7.数据处理和分析：根据实验得到的破坏荷载和土样的几何尺寸计算得到无侧限抗压强度，并进行数据的统计与分析。
注意事项：1.试验前需准确选择试验土样和无机结合料样品，并确保其符合试验要求。
2.在拌和土样和压实过程中，应控制土样的含水量和压实度，以确保试验结果的准确性。
3.试验过程中要注意安全操作，严禁超过试验装置的标定荷载范围，避免引起设备破坏和人员伤亡。
4.试验结果应进行数据处理和分析，得出结论，并与其他试验结果进行对比和验证。
通过以上试验方法，可以评估无机结合料在稳定土中的加固效果，并计算得出无侧限抗压强度。
实验结果能够为无机结合料稳定土的工程应用提供有效的参考和依据。
2023年试验检测师之道路工程练习题(一)及答案
2023年试验检测师之道路工程练习题(一)及答案单选题（共35题）1、关于无机结合稳定材料无侧限抗压强度试验方法,请回答以下问题。
（1）粗粒土试模的直径×高为（）。
A.50mm×50mmB.10Omm×10OmmC.150mm×150mmD.200mm×200mm【答案】 C2、土工织物垂直渗透性能试验中,将试样置于含湿润剂的水中,至少浸泡（）直至饱和并赶走气泡。
A.6hB.12hC.24hD.48h【答案】 B3、水泥28d强度应从水泥加水拌和开始算起,试件在28d±（）内必须进行强度试验。
A.30minB.45minC.2hD.8h【答案】 D4、根据《公路路基路面现场测试规程》（JTG 3450-2019）的要求,进行挖坑法厚度检测时,在选定试验地点后,选一块约（）的平坦表面进行挖铲。
A.20cm×20cmB.30cm×30cmC.40cm×40cmD.50cm×50cm【答案】 C5、对某一级公路水泥稳定碎石基层工程质量检测评定时，己知7天无侧限抗压强度设计值为3.2MPa，某路段的无侧限抗压强度测试值(单位:MPa)为:3.86、4.06、3.52、3.92、3.52、3.92、3.84、3.56、3.72、3.53、3.68、4.00。
已知Z0.99=2.327、Z0.95=1.645,Z0.90=1.282，t0.99/√12=0.785，t0.95/√12=0.518，t0.90/√12=0.393。
根据题意回答下列问题。
4)按百分制计算该检查项目评分值为A.无百分制B.80C.0D.100【答案】 A6、能够采用负压筛进行细度检测的水泥品种是（）A.普通硅酸盐水泥B.复合硅酸盐水泥C.Ⅰ型硅酸盐水泥D.Ⅱ型硅酸盐水泥【答案】 B7、弯沉测试中,当弯沉仪置于规定位置,调整百分表读数300,指挥汽车缓缓前进迅速读取最大读数为360,当汽车开出影响半径以外百分表读数稳定后,读取终读数为270,那么该测点处回弹弯沉（）（0.01mm）。
无机结合料稳定土的击实试验方法[整理]
![无机结合料稳定土的击实试验方法[整理]](https://img.taocdn.com/s3/m/6eb232d40d22590102020740be1e650e52eacf9b.png)
无机结合料稳定土的击实试验方法(T0804- 94)01 目的和适用范围00(1) 本试验法适用于在规定的试筒内，对水泥稳定土(在水泥00水化前)、石灰稳定土及石灰(或水泥)粉煤灰稳定土进行击实试00验，以绘制稳定土的含水量一干密度关系曲线，从而确定其最佳含0水量和最大干密度。
00(2 )试验集料的最大粒径宜控制在25mm以内，最大不得超00过40mm(圆孔筛)。
00(3 )试验方法类别。
本试验方法分三类，各类击实方法的主要00参数列于表3.0-1.0试验方法类别表 3. 0. 1002 仪器设备00(1 )击实筒:小型，内径l00mm、高127mm的金属圆筒，套环00高50mm，底座;中型，内径152mm,高170mm的金属圆筒，套环00高50mm，直径151mm和高50mm的筒内垫块，底座。
00(2) 击锤和导管:击锤的底面直径50mm，总质量4.5k g。
击锤在导管内的总行程为450mm 。
00(3) 天平:感量0.01 g,0(4 )台秤:称量15kg，感量5g,0(5 )圆孔筛:孔径40mm,2 5mm或20mm 以及5mm的筛各1个。
00(6 )量筒:50MI-l 00mI一和500mL的量筒各1个。
0(7 )直刮刀:长200-250mm 宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。
00(8) 刮土刀:长150^2 00mm、宽约20mm的刮刀。
用以刮平和修饰小试件的表面00(9 )工字型刮平尺:30mmX 50mm X3 10mm，上下两面和侧面均刨平。
00(1 0) 拌和工具:约400mm X 600mm X7 0mm 的长方形金属盘，拌和用平头小铲等。
0(1 1) 脱模器。
00(1 2) 测定含水量用的铝盒、烘箱等其它用具。
003试料准备00将具有代表性的风干试料(必要时，也可以在50'C烘箱内烘干)用木锤或木碾捣碎。
土均应捣碎到能通过5mm的筛孔。
JTJ公路工程无机结合料稳定材料试验规程
JTJ中华人民共和国行业标准JTJ 057一94公路工程无机结合料稳定材料试验规程Test Methods of Materials Stabilized with InorganicBin de rs f o r H i gh way Engineering1994-07-05发布1994-12-01实施中华人民共和国交通部发布中华人民共和国行业标准公路工程无机结合料稳定材料试验规程Te s t M et hods of M aterials Stabilizedwith Inorganic Binders for Highway EngineeringJTJ 057一94主编单位:交通部公路科学研究所批准单位:交通部施行日期:1994年12月1日关于发布交通行业标准《公路工程无机结合料稳定材料试验规程》、《公路工程集料试验规程》的通知交公路发「1994习631(不另行文)现批准发布交通行业标准《公路工程无机结合料稳定材料试验规程》、《公路工程集料试验规程》，编号分别为JTJ 057-94及JTJ 058-94，自1994年12月1日起实行。
1985年我部发布的《公路路面基层材料试验规程》同时废止。
以上规程由交通部公路科学研究所负责解释。
请各单位在使用过程中注意总结经验，及时将发现的问题和修改意见函告部公路科学研究所，以便修订时参考。
中华人民共和国交通部一九九四年七月五日目次1 总则 (1)2 无机结合料稳定土的含水量试验方法·············，·，····一32.1 洪干法(TO801-94)·········。
，，··························一，.3 2.2 砂浴法(T0802-94)·········。
无机结合料稳定材料无侧限抗压强度试验
无机结合料稳定材料无侧限抗压强度试验（T 0805-1994）
7.2.1 目的和适用范围
本方法适用于测定无机结合料稳定材料的无侧限抗压强度。
7.2.2 仪器设备
电子天平;标准养护室;水槽;压力机或万能试验机或路强仪。
7.2.3 试验步骤
1、根据试验材料的类型和一般的工程经验,选择合适的测力计和压力机,试件破坏荷载应大于测力量程的20%且小于测力量程的80%,保证球形支座能够灵活转动。
2、将已浸水一昼夜的试件从水中取出,用软布吸去,表面的水分,并称试件的质量, 精确至0.1g,用游标卡尺测量试件的高度,精确至0.1mm。
3、将试件放在压力机上,并在升降台上,并在升降台山先放一偏球座,进行抗压试验.试验过程中保持加载速率为1mm/min,记录试件破坏时的最大压力。
4、从破坏是试件内部取经过打破的有代表性的样品,测定含水量。
7.2.4 结果整理
7.2.4.1 无侧限抗压强度计算:
式中:Rc—无侧限抗压强度
P—试件破坏时的最大力
A--试件的截面积
7.2.4.2 抗压强度保留一位小数,同一组试件中采用3倍均方差剔除异常值,小试件允许有1个异常值,中试件不超过2个异常值, 大试件不超过3个异常值,异常值超过规定的应重做试验。
无机结合料稳定土无侧限抗压强度试验报告
无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2006-6-27无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-6-30无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-6无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-25无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-29无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-30无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-8-19无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-8-27无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-8-10无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-9-14无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-9-15主管：复核：试验：日期：2007-9-16主管：复核：试验：日期：2007-9-17主管：复核：试验：日期：2007-9-18主管：复核：试验：日期：2007-9-19主管：复核：试验：日期：2007-8-10主管：复核：试验：日期：2006-08-12主管：复核：试验：日期：2006-08-13主管：复核：试验：日期：2006-08-14主管：复核：试验：日期：2006-08-15主管：复核：试验：日期：2006-08-19主管：复核：试验：日期：2006-08-07主管：复核：试验：日期：2006-08-20。
无机结合料无侧限抗压强度试验
无机结合料无侧限抗压强度试验1。
目的和适用范围本试验方法适用于测定无机结合料稳定土(包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。
其他稳定材料或综合稳定土的抗压强度试验应参照本法。
2。
仪器设备标准养护室水槽：深度应大于试件高度50mm.压力机或万能压力机电子天平：量程15kg,感量0.1g;量程4000g，感量0。
01g.量筒、拌合工具、大小铝盒、烘箱等。
球形支座。
机油:若干.3。
试件制备和养护细粒土,试模的直径x高=50mm X 50mm;中粒土，试模的直径x高=100mm x100mm；粗粒土，试模的直径x高=150mm x 150mm。
按照要求支成径高比为1：1的圆柱形试件。
为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。
4.试验步骤4.1根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20％且小于测力量程的80 ％。
球形支座和上下顶板涂上机油，使球形支座能够灵活转动。
4。
2将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量m。
44.3用游标卡尺测量试件的高度h,精确至0.1mm.4。
4将试件放在路面材料强度试验仪或压力机上,并在升降台上先放一扁球座，进行抗压试验。
试验过程中,应保持加载速率为1 mm/min 。
记录试件破坏时的最大压力P(N ）.4.5从试件内部取有代表性的样品（经过打破),按照本规程T 0801-2009方法,测定其含水量ω.5计算试件的无侧限抗压强度R C 用下列相应的公式计算：c PAR =A —试件的截面积（A=4πD 2, D---试件的直径，单位mm ）。
6报告报告应包括以下内容：（1） 材料的颗粒组成；(2)水泥的种类和标号或石灰的等级；（3）确定最佳含水量时的结合料用量以及最佳含水量（%）和最大干密度（g/cm 3）； (4）水泥或石灰剂量（％）或石灰（或水泥）、粉煤灰和集料的比例； （5)试件干密度（准确到0.01 g/cm 3）或压实度； （6）吸水量一级测抗压强度时的含水量（％）;（7)抗压强度：小于2.0MPa 时，采用两位小数，并用偶数表示；大于2。
无机结合料试验
4、无机结合料稳定土的无侧限抗压强度试验方法
4、无机结合料稳定土的无侧限抗压强度试验方法(T0805—94)4.0.1 目的和适用范围本试验方法适用于测定无机结合料稳定土(包括稳定细粒土、中粒土和粗粒土)试件的无侧限抗压强度。
本试验方法包括:按照预定干密度用静力压实法制备试件以及用锤击法制备试件。
试件都是高∶直径=1∶1的圆柱体。
应该尽可能用静力压实法制备等干密度的试件①。
其它稳定材料或综合稳定土的抗压强度试验应参照本法。
注①:用击锤制备最大干密度的试件往往会遇到困难。
4.0.2 仪器设备(1)圆孔筛:孔径40mm、25mm(或20mm)及5mm的筛各一个。
(2)试模:适用于下列不同土的试模尺寸为:细粒土(最大粒径不超过10mm):试模的直径×高=50mm×50mm;中粒土(最大粒径不超过25mm):试模的直径×高=100mm×100mm;粗粒土(最大粒径不超过40mm):试模的直径×高=150mm×150mm。
(3)脱模器。
(4)反力框架:规格为400kN以上。
(5)液压千斤顶(200kN～1000kN)。
(6)夯锤和导管(同本规程3.0.2第(2)项)。
(7)密封湿气箱或湿气池放在能保持恒温的小房间内①。
(8)水槽:深度应大于试件高度50mm。
(9)路面材料强度试验仪或其它合适的压力机,但后者的规格应不大于200kN。
(10)天平:感量0.01g。
(11)台秤:称量10kg,感量5g。
(12)量筒、拌和工具、漏斗、大小铝盒、烘箱等。
注①:约6～8m2,高2m。
热天用空调保持恒温,冷天用温度控制器和电炉保持恒温。
4.0.3 试料准备将具有代表性的风干试料(必要时,也可以在50℃烘箱内烘干),用木锤和木碾捣碎,但应避免破碎粒料的原粒径。
将土过筛并进行分类。
如试料为粗粒土,则除去大于40mm的颗粒备用;如试料为中粒土,则除去大于25mm或20mm的颗粒备用;如试料为细粒土,则除去大于10mm的颗粒备用。
2024年试验检测师之道路工程通关提分题库及完整答案
2024年试验检测师之道路工程通关提分题库及完整答案单选题（共45题）1、某一试验室需要进行AC-20C沥青混合料（70号A级道路石油沥青）马歇尔试验。
已知沥青混合料最佳沥青用量为4.5%;粗集料、细集料和矿粉的比例分别为65%、32%和3%,粗、细集料毛体积相对密度分别为2.723、2.685,矿粉的表观相对密度为2.710。
最佳沥青用量对应的沥青混合料理论最大相对密度为2.497,马歇尔试件毛体积相对密度为2.386,请回答下列问题。
（1）进行成型试验时,称量一个马歇尔试件的混合料总质量约为（）。
A.1200gB.1268gC.1248gD.1228g【答案】 D2、煤沥青试样准备时，加热温度不得超过软化点以上（）℃A.50B.100C.200D.300【答案】 A3、关于无机结合料稳定材料试件制作方法（圆柱形）、养生试验方法、无侧限抗压强度试验方法,请回答以下问题。
（4）无机结合料稳定材料无侧限抗压强度试验方法要求每组大试件（）个。
A.不少于10B.不少于11C.不少于12D.不少于13【答案】 D4、经试验测定,某土层Pc小于rz（Pc为先期固结压力,rz为土的自重压力）,则该土层是（）土。
A.正常固结B.超固结C.欠固结D.次固结【答案】 C5、计算集料的道瑞磨耗值时,测得磨耗前试件的质量m1为100.0g,磨耗后试件的质量m2为70.0g,集料的表干密度ρs为9.0g/cm3,则集料的道瑞磨耗值为（）。
A.3.33B.4.5C.7.77D.10【答案】 D6、用3m直尺检测路面平整度时,将有高度标线的塞尺塞进间隙处,量记最大间隙的高度,精确至（）。
A.1mmB.0.5mmD.没有要求【答案】 B7、关于毛细管动力黏度试验，一次试验的3支黏度计平行试验的误差应不大于平均值的()，否则需重新试验。
A.5%B.6%C.7%D.8%【答案】 C8、路基、路面压实度以（）长的路段为检验评定单元。
无机结合料试验规程
⽆机结合料试验规程⽬录：T0804-1994⽆机结合料稳定材料击实试验⽅法 (1)T0801-2009含⽔量试验⽅法（烘⼲法） (5)T0805-1994⽆机结合料稳定材料⽆侧限抗压强度试验⽅法 (7)T0809-2009⽔泥或⽯灰稳定材料中⽔泥或⽯灰剂量测定⽅法 (9)T0813-1994有效氧化钙和氧化镁简易测定⽅法 (11)T0818-2009粉煤灰细度试验⽅法 (13)T0817-2009粉煤灰烧失量测定⽅法 (15)T0820-2009粉煤灰⽐表⾯积测定⽅法（勃⽒法） (15)最⼤⼲密度T0804-1994⽆机结合料稳定材料击实试验⽅法（公路⼯程⽆机结合料稳定材料试验规程 JTG E51-2009）1适⽤范围1.1 本⽅法适⽤于在规定的试筒内，对⽔泥稳定材料（在⽔泥⽔化前）、⽯灰稳定材料及⽯灰（或⽔泥）粉煤灰稳定材料进⾏击实试验，以绘制稳定材料的含⽔量——⼲密度关系曲线，从⽽确定其最佳含⽔量和最⼤⼲密度1.2 试验集料的最⼤公称粒径宜控制在37.5mm以内（⽅孔筛）。
1.3 试验⽅法类别。
本实验⽅法分三类，各类击实⽅法的主要参数列于表T0804-1。
2 仪器设备2.1 击实筒：⼩型，内径100mm、⾼127mm的⾦属圆筒，套环⾼50mm，底座；⼤型，内径152mm、⾼170mm的⾦属圆筒，套环⾼50mm直径151mm和⾼50mm的筒内垫块，底座。
2.2 多功能⾃控电动击实仪：击锤的底⾯直径50mm，总质量4.5kg。
击锤在导管内的总⾏程为450mm。
可设置击实次数，并保证击锤⾃由垂直落下，落⾼应为450mm，锤迹均匀分布于试样⾯。
2.3 电⼦天平：量程4000g，感量0.01g。
2.4 电⼦天平：量程15kg，感量0.1g。
2.5⽅孔筛：孔径53mm、37.5mm、26.5mm、19mm、4.75mm、2.36mm的筛各1个。
2.6 量筒：50ml、100ml、和500ml的量筒各1个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

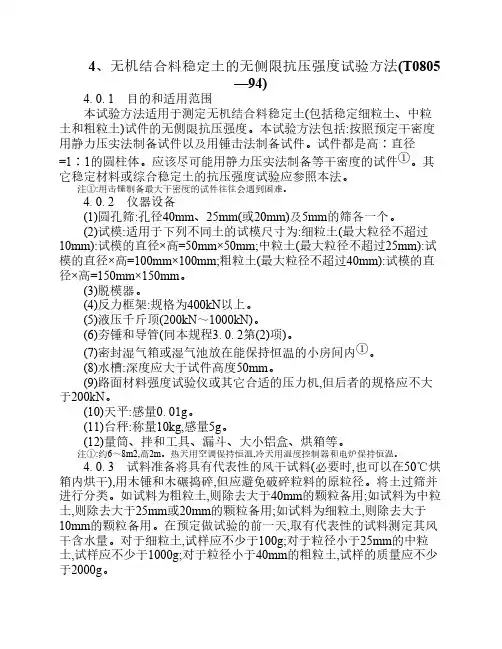

4、无机结合料稳定土的无侧限抗压强度试验方法(T0805—94)4.0.1 目的和适用范围本试验方法适用于测定无机结合料稳定土(包括稳定细粒土、中粒土和粗粒土)试件的无侧限抗压强度。
本试验方法包括:按照预定干密度用静力压实法制备试件以及用锤击法制备试件。
试件都是高∶直径=1∶1的圆柱体。
应该尽可能用静力压实法制备等干密度的试件①。
其它稳定材料或综合稳定土的抗压强度试验应参照本法。
注①:用击锤制备最大干密度的试件往往会遇到困难。
4.0.2 仪器设备(1)圆孔筛:孔径40mm、25mm(或20mm)及5mm的筛各一个。
(2)试模:适用于下列不同土的试模尺寸为:细粒土(最大粒径不超过10mm):试模的直径×高=50mm×50mm;中粒土(最大粒径不超过25mm):试模的直径×高=100mm×100mm;粗粒土(最大粒径不超过40mm):试模的直径×高=150mm×150mm。
(3)脱模器。
(4)反力框架:规格为400kN以上。
(5)液压千斤顶(200kN～1000kN)。
(6)夯锤和导管(同本规程3.0.2第(2)项)。
(7)密封湿气箱或湿气池放在能保持恒温的小房间内①。
(8)水槽:深度应大于试件高度50mm。
(9)路面材料强度试验仪或其它合适的压力机,但后者的规格应不大于200kN。
(10)天平:感量0.01g。
(11)台秤:称量10kg,感量5g。
(12)量筒、拌和工具、漏斗、大小铝盒、烘箱等。
注①:约6～8m2,高2m。
热天用空调保持恒温,冷天用温度控制器和电炉保持恒温。
4.0.3 试料准备将具有代表性的风干试料(必要时,也可以在50℃烘箱内烘干),用木锤和木碾捣碎,但应避免破碎粒料的原粒径。
将土过筛并进行分类。
如试料为粗粒土,则除去大于40mm的颗粒备用;如试料为中粒土,则除去大于25mm或20mm的颗粒备用;如试料为细粒土,则除去大于10mm的颗粒备用。
在预定做试验的前一天,取有代表性的试料测定其风干含水量。
对于细粒土,试样应不少于100g;对于粒径小于25mm的中粒土,试样应不少于1000g;对于粒径小于40mm的粗粒土,试样的质量应不少于2000g。
4.0.4 按T0804—94确定无机结合料混合料的最佳含水量和最大干密度。
4.0.5 制试件(1)对于同一无机结合料剂量的混合料,需要制相同状态的试件数量(即平行试验的数量)与土类及操作的仔细程度有关。
对于无机结合料稳定细粒土,至少应该制6个试件;对于无机结合料稳定中粒土和粗粒土,至少分别应该制9个和13个试件。
(2)称取一定数量的风干土并计算干土的质量,其数量随试件大小而变。
对于50mm×50mm的试件,1个试件约需干土180～210g;对于100mm×100mm的试件,1个试件约需干土1700～1900g;对于150mm×150mm的试件,1个试件约需干土5700～6000g。
对于细粒土,可以一次称取6个试件的土;对于中粒土,可以一次称取3个试件的土;对于粗粒土,一次只称取一个试件的土。
(3)将称好的土放在长方盘(约400mm ×600mm ×70mm)内。
向土中加水,对于细粒土(特别是粘性土)使其含水量较最佳含水量小3%,对于中粒土和粗粒土可按最佳含水量加水①。
将土和水拌和均匀后放在密闭容器内浸润备用。
如为石灰稳定土和水泥、石灰综合稳定土,可将石灰和土一起拌匀后进行浸润。
浸润时间:粘性土12～24h,粉性土6～8h,砂性土、砂砾土、红土砂砾、级配砂砾等可以缩短到4h 左右;含土很少的未筛分碎石、砂砾及砂可以缩短到2h 。
注①:应加的水量可按下式计算:c c c n n n c c n n w W W Q W W Q W W Q W Q Q 01.001.0101.001.0101.001.0101.01⨯+-⨯+-⨯⎪⎭⎫ ⎝⎛+++= 式中:Q w ———混合料中应加的水量(g);Q n ———混合料中素土(或集料)的质量(g);其含水量为w n (风干含水量)(%);Q c ———混合料中水泥或石灰的质量(g);其原始含水量为w c (%)(水泥的w c通常很小,也可以忽略不计);w ———要求达到的混合料的含水量(%)。
(4)在浸润过的试料中,加入预定数量的水泥或石灰①并拌和均匀。
在拌和过程中,应将预留的3%的水(对于细粒土)加入土中,使混合料的含水量达到最佳含水量。
拌和均匀的加有水泥的混合料应在1h 内按下述方法制成试件,超过1h 的混合料应该作废。
其它结合料稳定土,混合料虽不受此限,但也应尽快制成试件。
注①:水泥或石灰剂量按干土(即干集料)质量的百分率计。
4.0.6 按预定的干密度制件用反力框架和液压千斤顶制件。
制备一个预定干密度的试件,需要的稳定土混合料数量m 1(g)随试模的尺寸而变。
m 1=ρd V(1+w)式中:V ———试模的体积;w ———稳定土混合料的含水量(%);ρd ———稳定土试件的干密度(g/cm3)。
将试模的下压柱放入试模的下部①,但外露2cm 左右。
将称量的规定数量m2(g)的稳定土混合料分2～3次灌入试模中(利用漏斗),每次灌入后用夯棒轻轻均匀插实。
如制的是50mm ×50mm 的小试件,则可以将混合料一次倒入试模中。
然后将上压柱放入试模内。
应使其也外露2cm 左右(即上下压柱露出试模外的部分应该相等)。
将整个试模(连同上下压柱)放到反力框架内的千斤顶上(千斤顶下应放一扁球座),加压直到上下压柱都压入试模为止。
维持压力1min 。
解除压力后,取下试模,拿去上压柱,并放到脱模器上将试件顶出②(利用千斤顶和下压柱)。
称试件的质量m2,小试件准确到1g;中试件准确到2g;大试件准确到5g ③。
然后用游标卡尺量试件的高度h,准确到0.1mm 。
用击锤制件,步骤同前。
只是用击锤(可以利用做击实试验的锤,但压柱顶面需要垫一块牛皮或胶皮,以保护锤面和压柱顶面不受损伤)将上下压柱打入试模内。
注①:事先在试模的内壁及上下压柱的底面涂一薄层机油。
注②:用水泥稳定有粘结性的材料时,制件后可以立即脱模,用水泥稳定无粘结性材料时,最好过几小时再脱模。
注③:小试件指50mm ×50mm 的试件,中试件指100mm ×100mm 的试件,大试件指150mm ×150mm 的试件。
下同。
4.0.7 养生试件从试模内脱出并称量后,应立即放到密封湿气箱和恒温室内进行保温保湿养生。
但中试件和大试件应先用塑料薄膜包复。
有条件时,可采用蜡封保湿养生。
养生时间视需要而定,作为工地控制,通常都只取7d 。
整个养生期间的温度,在北方地区应保持20±2℃,在南方地区应保持25±2℃。
养生期的最后一天,应该将试件浸泡在水中,水的深度应使水面在试件顶上约2.5cm 。
在浸泡水中之前,应再次称试件的质量m 3。
在养生期间,试件质量的损失应该符合下列规定:小试件不超过1g;中试件不超过4g;大试件不超过10g 。
质量损失超过此规定的试件,应该作废。
4.0.8 试验步骤4.0.8.1 将已浸水一昼夜的试件从水中取出,用软的旧布吸去试件表面的可见自由水,并称试件的质量m 4。
4.0.8.2 用游标卡尺量试件的高度h 1,准确到0.1mm 。
4.0.8.3 将试件放到路面材料强度试验仪的升降台上(台上先放一扁球座),进行抗压试验。
试验过程中,应使试件的形变等速增加,并保持速率约为1mm/min 。
记录试件破坏时的最大压力P(N)。
4.0.8.4 从试件内部取有代表性的样品(经过打破)测定其含水量w 1。
4.0.9 计算试件的无侧限抗压强度R c 用下列相应的公式计算:()()()Mpa P 000057.0A P Rc Mpa P 000127.0AP Rc Mpa P 00051.0AP Rc ======对于大试件：对于中试件：对于小试件： 式中：P ———试件破坏时的最大压力(N);A ———试件的截面积(A=π4D 2,D —试件的直径,单位mm)。
4.0.10 精密度或允许误差若干次平行试验的偏差系数Cv(%)应符合下列规定:小试件 不大于10%中试件 不大于15%大试件 不大于20%4.0.11 报告报告应包括以下内容:(1)材料的颗粒组成;(2)水泥的种类和标号或石灰的等级;(3)确定最佳含水量时的结合料用量以及最佳含水量(%)和最大干密度(g/cm3);(4)水泥或石灰剂量(%)或石灰(或水泥)、粉煤灰和集料的比例;(5)试件干密度(准确到0.01g/cm3)或压实度;(6)吸水量以及测抗压强度时的含水量(%);(7)抗压强度:小于时,采用两位小数,并用偶数表示;大于时,采用1位小数;(8)若几个试验结果的最小值和最大值、平均值c R 、标准差S 、偏差系数C v 和95%概率的值（=c R ）。
4.0.12 记录格式本试验的记录格式如表4.0.12无侧限抗压强度试验表4.0.12工程名称试件尺寸（cm）路段范围养生龄期（d）混合料名称加载速度（mm/min）结合料剂量（%）试验者最大干密度（g/cm3）校核者试件压实度（%）试验日期试件号试件制备方法制件日期试验日期养生前试件质量（m2）g浸水前试件质量（m3）g浸水后试件质量（m4）g养生期间的质量损失①g（m1-m2）吸水量（m4-m3）g养生前试件的高度（h）cm浸水后试件的高度（h）cm试验的最大压力（p）N无侧限抗压强度（Rc）Mpa注①：指水分损失。
如养生后试件掉粒或掉块，不作为水分损失。
4、无机结合料稳定土的无侧限抗压强度试验方法(T0805—94)4.0.1 除特殊目的外,试件的干密度应与规定的施工必须达到的压实度(压实度×最大干密度=要求的干密度)相一致。
4.0.5 实际使用的石灰有两种,一种是用块灰自行消解的消石灰粉(通常过筛孔2mm的筛),另一种是袋装生石灰粉。
试验时采用的石灰应与施工现场所用石灰相同。
在采用生石灰粉时,必须与土拌和后一起进行浸润,而且浸润时间不应少于3h,使生石灰粉能充分消解。
否则,试件在养生过程中易由于生石灰粉膨胀而损坏。
40kN反力框架和液压千斤顶很适宜于制备50mm×50mm和100mm×100mm 的试件。
用它制备压实度高的150mm×150mm的试件时,有时压力不够,宜采用能量达1000kN的压力机或反力框架和千斤顶。
制作试件时,要特别注意两端的压柱是否均匀进入。
如发现压柱的一侧已进入试模筒内并已与筒顶齐平,而另一侧则尚未完全进入筒内,则应解除压力后旋转试模筒,然后再继续加压,直到压柱完全进入试模筒内。
