防火监控系统001
1 视频监控系统操作说明书
视频监控系统操作培训手册第一章、控制键盘简易操作说明一、功能说明DS-1003K控制键盘除了具备控制硬盘录像机外，还可以对球机进行控制。
由于使用键盘控制硬盘录像机步骤过于复杂在此不作详细对硬盘录像机操作说明，此章节只作简单对硬盘录像机的操作进行说明。
详细的硬盘录像机操作说明见另一章节内容。
对于球机的控制把括云台转动的控制、拉近、拉远、调用预置点的控制。
二、控制硬盘录像机键盘通电后在液晶屏上显示：“DVR：01”此时可以对01号的硬盘录像机的控制操作，如需对监控的画面进行切换则按“多画面”键此时监视的画面进行单路、四路、九路的循环切换控制。
如需对硬盘录像机的其它操作请见另一章操作说明。
三、控制球机在控制硬盘录像机的情况下液晶屏上显示：“DVR：01”时无法对球机进行控制，此时需要按住键盘上的“切换”键进行切换。
当按完切换键后，液晶屏上显示：“球机地址：001”此时可以对“01号球机”进行控制。
有效的球机地址：01、02、03、04、05、06、07。
➢上下左右方向转动控制:当对控制杆进行上、下、左、右控制时球机会根据你的控制方向转动响应；➢拉近、接远的控制：如对控制杆进入顺时针或逆时针转动时，球机会相对进入拉近、拉远的响应➢调预置点让球机自动转动的控制按“调预置”→输入“53”→确定，输完后球机进入慢速自动线扫状态。
（52为中速，51为快速）。
注：当液晶屏上显示“调预置点---”时不能对球机进入转动或拉近、拉远的控制，此时需要按“退出”键清除“调预置点---”的字幕后才能进行球机的控制。
➢控制其它编号的球机：当液晶屏上显示“球机地址：01”时只能对01号球机进行控制。
此时如需控制“07”号球机则需按“地址”→“07”→“确定”后液晶屏上显示“球机地址：07”即可控制07号球机。
其它球机编号的方法一样。
➢对球机和DVR之间的切换控制当液晶屏上显示“球机地址：07”时不能进行硬盘录像机的控制。
此时按住“切换”键后液晶屏上显示“DVR：01”此时可对硬盘录像机进行控制，当再按“切换”键后液晶屏上显示“DVR：07”时可对球机进行控制。
防火门监控系统调试培训手册
AFRD100/B型防火门监控系统调试培训手册版本号发布日期编制人内容V1.0 初稿目录1.概述12.设备及元件12.1.门磁开关12.2.电磁释放器22.3.电动闭门器32.4.防火门监控模块42.5.集中电源62.6.区域分机72.7.防火门监控主机82.8.元件配置一览表92.9.图例符号92.10.布置图例102.11.通讯结构拓扑103.现场施工检查104.监控模块调试114.1.准备114.2.复查124.3.编码器开机124.4.读模块信息124.5.修改模块信息124.6.关机124.7.监控模块设备类型表124.8.注意事项125.集中电源调试135.1.接线复查135.2.故障告警135.3.主备电源切换135.4.调试记录136.区域分机调试136.1.接线复查136.2.故障告警136.3.主备电源切换136.4.调试记录137.监控器配置和调试137.1.概述137.2.通道、回路含义137.3.调试准备147.4.接线复查147.5.监控主机配置147.5.1.开机启动147.5.2.退出系统147.5.3.配置数据库167.5.4.用户管理177.5.5.分机配置187.5.6.通道配置187.5.7.模块配置197.5.8.事件信息207.5.9.IP地址配置207.5.10.运行参数217.6.监控主机调试227.6.1需具备的条件227.6.2自检测试227.6.3通讯调试227.6.4门开/闭状态对位、门关闭未到位报警、常开门手动关闭247.6.5故障报警247.6.6常开门联动关闭测试247.6.7主备电源切换247.6.8监控模块启动/复位控制247.6.9闭门器开启力测定258.监控软件使用说明258.1.开机运行258.2.主页面268.3.状态页面278.4.列表页面288.5.事件页面298.6.自检页面298.7.维护页面308.7.1用户管理308.7.2通道配置308.7.3监控模块配置306.7.4. 设备检测319.附件2 防护门监控器功能319.1.监控报警功能319.2.控制输出功能319.3.故障报警功能329.4.自检功能329.5.报警记录存储查询功能329.6.电源功能329.7.对监控模块控制功能329.8.权限控制功能3210.附件3 主要技术参数3210.1.电源3210.2.工作制3210.3.通讯方式3210.4.监控容量3210.5.监控报警项目3210.6.故障报警项目3210.7.控制输出3310.8.自检项目3310.9.事件记录3310.10.操作分级3310.11.使用环境条件331. 概述AFRD100/B防火门监控系统是安科瑞自主研发的集监视、控制、告警、管理于一体的计算机监控系统，该系统适用于商业综合体、办公楼、商住楼、医院、学校、体育馆、展览馆、星级酒店、机场、轨道交通、隧道、客运枢纽等民用建筑。
森林防火(环境)监测预警系统
森林防火（环境）监测预警系统天津智易时代科技发展有限公司目录一、背景介绍 (1)1.1项目背景 (1)1.2国内森林防火现状 (2)1.3建设依据 (3)二、建设方案 (4)2.1系统概况 (4)2.2功能特点 (5)2.3产品信息 (7)三、系统优势 (9)四、平台软件 (10)4.1视频监控 (10)4.2录像管理 (10)4.3数据转发 (11)4.4语音功能 (11)4.5报警管理 (11)4.6电子地图 (12)4.7权限管理 (12)4.8安全管理 (12)4.9系统管理 (12)4.10报表管理 (14)4.11Web配置及监控 (14)五、监测设备 (14)5.1颗粒物传感器 (15)5.2风速传感器 (15)5.3配置参数 (16)一、背景介绍1.1项目背景据2005年全球森林资源评估，2005年全球森林面积39.52亿公顷，占陆地面积的30.3%，人均森林面积0.62公顷，单位面积蓄积110立方米，有史以来全球森林已减少了一半，且全球森林从1990年到2000年每年消失的森林近千万公顷。
而我国的森林资源更是匮乏，国土面积960万平方公里，约占世界总量的7%，人口13亿，约占世界总量的22%，而森林面积仅占世界的4.6%。
我国森林总面积15894.1万公顷，林木总蓄积量不足世界总量的3%，森林蓄积量为112.7亿立方米，森林覆盖率为16.55%，排世界第142位，人均森林面积0.128公顷，只有世界平均水平的1/5，排世界120位，人均森林蓄积量9.048立方米，只有世界平均水平的1/8。
森林资源如此匮乏，却往往由于人为因素或自然因素的影响，而饱受森林火灾的致命侵害，大火能在很短的时间内，烧毁大面积的森林和大量的林副产品，破坏林分结构和生态平衡，造成环境污染，气候失调，水土流失，河流淤塞，洪水泛滥或水源枯竭......所以，森林防火是一项长期的、艰巨的、不容忽视的任务。
森林火灾具有突发性，随机性，破坏时间短，扑灭困难大等特点，因此一旦有火警发生，就必须以极快的速度采取扑救措施，所以，是否是火灾还在萌芽状态时就立即扑灭它就显得尤为重要。
防火门监控系统规范
防火门监控系统的维护保养
定期检查：对系统进行定期检查，确保正常运行 清洁保养：保持设备清洁，防止灰尘、污垢影响正常运行 紧固件检查：定期检查紧固件是否松动，如有需要应及时紧固 备件更换：及时更换磨损或损坏的部件，保证系统正常运行
公共场所：在公共场所，如医院、学校、博物馆等，防火门监控系统用于监控消防通 道和安全出口，确保在紧急情况下人员能够快速疏散。
住宅小区：在住宅小区中，防火门监控系统用于监控楼道、电梯前室等区域，确保居 民的生命财产安全。
05
防火门监控系统的安装 与调试
防火门监控系统的安装步骤
确定安装位置和数量，根据消防规范和现场情况确定防火门监控系统的安 装位置和数量。
当发生火灾时，防火门监控系统能够迅速响应，控制防火门关闭，阻止火 势蔓延。
防火门监控系统还具有故障报警功能，及时发现并处理设备故障，确保系 统正常运行。
防火门监控系统的工作原理基于传感器技术、通信技术和计算机技术等现 代科技手段，实现对防火门的实时监测和智能控制。
03 防火门监控系统的功能
防火门监控系统的基本功能
防火门监控系统的应用可以提高建筑物的智能化水平，提升建筑物的品质 和价值，为人们创造更加安全、舒适、便捷的生活环境。
防火门监控系统在安全防范系统中的应用
商业建筑：防火门监控系统用于监控商业建筑的消防通道和安全出口，确保在火灾等 紧急情况下人员能够安全疏散。
工业设施：在工业设施中，防火门监控系统用于监控高温、易燃、易爆等区域，确保 安全生产和防范火灾事故。
防火门监控系统的智能功能
实时监控：对防火门的开关状态进行实时监测，及时发现异常情况。

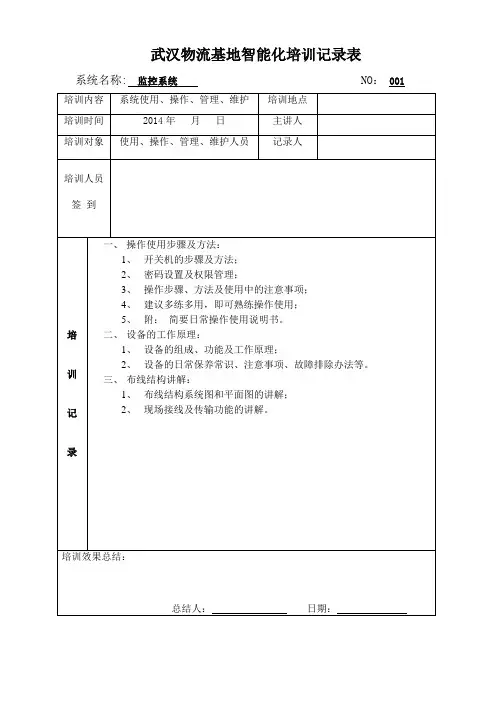

2.01、监控系统 培训记录表
二、设备的工作原理：
1、设备的组成、功能及工作原理；
2、设备的日常保养常识、注意事项、故障排除办法等。
三、布线结构讲解：
1、布线结构系统图和平面图的讲解；
2、现场接线及传输功能的讲解。
培训效果总结：
总结人：日期：
武汉物流基地智能化培训记录表
系统名称:监控系统NO：001
培训内容
系统使用、操作、管理、维护
培训地点
培训时间
2014年月日
主讲人
培训对象
使用、操作、管理、维护人员
记录人
培训人员
签到
培
训
记
录
一、操作使用步骤及方法：
1、开关机的步骤及方法；
2、密码设置及权限管理；
3、操作步骤、方法及使用中的注意事项；
4、建议多练多用，即可熟练操作使用；
001-2设备系统代码明细表
01 01 DVD机 02 01 功放机 03 01
01 电视 01 信号箱 02 电信 01 接线箱 03 其它 01
01 高压柜 01 02 变压器 01 03 直流屏 01
01
01
01 消防主机 02 模块 03 烟感 04 温感 05 扬声器 06
01 01
会所、管 理处设备
泳 池 (园 景) 其 它 设 备
01 01
01
01 01
01
01 01
01
01
01 01 01 01 01
01 水泵 02 稳压泵 03 控制柜 04 闸阀 (碟阀) 05 止回阀 06 减压阀 07 泄压阀 08 消防栓 09 接合器 10
01
01 01
01 01 01
01 电脑 02 复印机 03 空调机 04 桑拿机 05 热水器 06 雪柜 07 健身机 08 其它
01 01 01 01 01 01 01 01
LW/KF-205 20120505 A/0
—1 /1—
共筑幸福生活
设备系统代码明细表
LW/KF-205 20120505 A/0
—1 /1—
共筑幸福生活
01 01
01 正压 风机 02 排烟 风机 03 控制 箱 04 防火阀 01 水泵 02 稳压泵 03 控制柜 04 闸阀 (碟阀) 05 止回阀 06 减压阀 07 泄压阀 08 水流 开关 09 湿式报 警阀 10 喷淋头
01 01
01
01 01 01 01
01 01
01 主 气源 02 控制 气源 03 控 制箱
01
01
001-GD-C2-4921 建筑设备监控系统数据通信接口测试记录
子系统（设备） 及其接口名称/ 安装编号/安装位置
规范（或设计）要求 及测试方法
接口设备在 线状态
测试内容（或项目）
点位通信状态
点位响应时 间（s）
远程设备点位 和数据采集 是否同步
测试结果/备 注
检测调试说明：
综合评价结论/备注： 监理（建设）单位
专业监理工程师 (建设单位项目负责人)：
施工员
施工单位 质量员
DBJ/T 15-147-2018
施工部位
最小/实际 抽样数量
001-GD-C2-4921 建筑设备监 控系统数据通信接口测试记录
检测日期
年月日
至 年月日
与检测(调试)、验 收相关的设计文件 (图)/产品技术文件 (图)的名称编号
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他
要素：
电笔 、
螺丝刀、
络/无线网络测试仪、
网线钳、
对、
手提电脑及测试软件 、
能手测试仪 、
网
多功能线缆测试仪、
红光仪、
光纤测试仪 、
光功率计、
数字式查线仪、 视频信号测试仪、
多功能监控视频测试仪、 接地电阻测试仪、 绝缘电阻测试
仪、
兆欧表、 场强仪、 对讲机、
其它仪表仪器：
施工班组长
建筑设备监控系统数据通信接口测试记录
（各类建筑设备监控系统通用）
GD-C2-4921 0 0 1 单位(子单位)
工程名称
总承包施工单位
专业承(分)包单位
/
分部/子分部/分项 (系统/子系统)
施工、验收依据
《智能建筑工程质量验收规范》GB 50339-2013 《广东省建筑智能工程施工、检测与验收规范》
TJ／JW 001C-2014 机车车载安全防护系统(6A系统)机车防火监控子系统技术条件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4715-2005 点型感烟火灾探测器 GB 4716-2005 点型感温火灾探测器 GB 4717-2005 火灾报警控制器 GB 15631-2008 特种火灾探测器 GB 16280-2005 线型感温火灾探测器 GB/T 21563-2008 轨道交通 机车车辆设备 冲击和振动试验(IEC 61373:1999,IDT) GB/T 25119-2010 轨道交通 机车车辆电子装置(IEC 60571:2006,MOD) TJ/JW 001-2011 机车车载安全防护系统(6A 系统)总体暂行技术条件
1
TJ/JW 001C—2014
4 环境条件
4.1 海拔 不超过 2500 m。
4.2 环境温度 4.2.1 使用环境温度
防火监控板卡：-40 ℃～+70 ℃。 点型感烟探测器：-40 ℃～+70 ℃。 点型感温探测器：-40 ℃～+70 ℃。 火焰探测器：-40 ℃～+85 ℃。 感温线缆：-50 ℃～+105 ℃。 4.2.2 存储温度 -40 ℃～+70 ℃。 4.3 相对湿度 最湿月月平均最大相对湿度不大于 95%（该月月平均最低温度为 25 ℃）。 4.4 安装条件
I
TJ/JW 001C—2014
前言
本标准性技术文件按照 GB/T 1.1—2009 给出的规则起草。 本标准性技术文件由中国铁路总公司提出并归口。 本标准性技术文件由中国铁道科学研究院机车车辆研究所负责起草，南车戚墅堰机车有限公司参加 起草。 本标准性技术文件主要起草人：刘峰、申宇燕、张耀伦、许义东、王旭如、关晓晔。 本标准性技术文件所代替标准的历次版本发布情况： ——TJ/JW 001C—2012
防火门监控器调试指导文件
SH4012防火门监控器调试指导文件各位同事，请在指导或调试前仔细阅读说明书，并请结合图纸设计要求进行。
1.布线要求●主机交流电源线：应采用耐压750V以上的三芯绝缘线。
●主机机壳保护接地线：宜用截面积≥4mm2的铜导线，接地电阻应小于4Ω。
●DC24外供电源线：应选用ZR-BV截面积≥2.5 mm2线缆，应根据负载电流和线径计算线长，保证末端电压大于DC18V。
穿金属管或阻燃管敷设，严禁与强电共管。
估算方式如下：A = 0.005×I×L ；公式中A为到导线线径（mm2），I为工作时的最大电流（A）,L为导线最大长度（m）。
比如：当电流为1 A，导线最大长度500m时, 线径应该采用2.5mm2。
●控制输出线：应选用ZR-BV截面积≥1.0mm2线缆，应根据负载电流和线径计算线长，保证用电设备的最低工作电压。
●回路总线：无极性，应选用ZR-RVS或ZR-RVSP（电缆）截面积≥1.0mm2的双绞线，最长不超过1000m。
穿金属管或阻燃管敷设，严禁与强电共管。
●RS485通讯总线：应选用ZR-RVS或ZR-RVSP（电缆）截面积≥1.0 mm2双绞线，最大线长不超过1000m。
负载设备：火灾报警控制器、防火门监控器。
穿金属管或阻燃管敷设，严禁与强电共管。
●RS232通讯线（CRT数据线）：＜15m。
负载设备：PC机。
●USB通信线（USB2.0双公头线）：＜5m。
负载设备：PC机。
可在计算机上进行监控器的系统配置和所有的设备定义，通过USB口快速下载到监控器。
也可通过USB口快速备份监控器所有配置信息，保存为配置文件。
配置信息可生成为Excel表格，便于打印和查询。
2.组网功能●可作为从机接入火灾报警控制器的主从机网络，接收火灾报警器下发的火警信息，实现防火门自动联动控制，最大接入台数达98台。
同时自身也可组成最大数量达99台防火门监控器网络。
●触点输出和输入：2路输出触点（故障和门故障输出），3路火警输入触点。
睿控余压监控系统说明书
余压监控器产品安装使用说明书山东睿控电气有限公司VA1.00概述RK-Y7110型消防应急疏散余压监控系统是山东睿控电气有限公司根据企业标准Q/RN 001—2020《消防应急疏散余压监控系统》研究开发，专门用于对疏散通道的余压进行实时的监控，从而确保疏散通道的余压在火灾发生时能够处于有效的受控状态，既能阻止烟气的扩散，又能使逃生者比较轻松打开防火门逃生，保护人员安全疏散。
RK-Y7110余压监控系统，可以对疏散通道的余压进行24小时实时自动巡检，对处于非正常状态的余压给出报警提示。
该系统包括余压监控器（以下简称监控器）、余压控制器（以下简称控制器）、泄压阀执行器（以下简称执行器）和余压探测器（以下简称探测器）四部分。
通常状态下，探测器实时监测疏散通道、前室、楼道的余压值和温度值。
控制器用于采集余压探测器的信息，并根据余压状态来调节泄压阀执行器的启闭，控制泄压阀的出风量，使余压值维持在要求的范围内。
执行器用于接收余压控制器信号，控制泄压风阀的启闭，并将泄压风阀的状态反馈到余压控制器。
余压监控器通过主机RS485通讯连接多个余压控制器，从而组成更庞大的监控系统。
- 1 -余压监控器一、基本功能余压监控器能够显示和存储控制器发送过来的状态、数值信息，设置控制器及其配接的探测器、执行器参数。
同时余压监控器也可以对余压控制器进行复位、自检等操作。
二、主要技术参数1、电源A、额定工作电压220VAC 50Hz。
B、备用电源：主电源欠压或停电时，可维持监控设备工作4小时以上。
2、工作方式：24小时不间断工作；3、通讯方式：RS485通讯。
4、监控容量：可连接60个控制器5、监控报警项目：探测器余压值、执行器状态；6、故障报警项目：A、主电故障；B、备用电源电池故障等；故障报警响应时间：小于60s;监控报警声压级（A计权）：大于70db/1m;监控报警光显示：红色LED。
7、自检项目A、自检壁挂主机：主机的显示器、指示灯、打印机及蜂鸣器；B、自检所有探测器：与设备连接的所有监控单元进行自检操作；C、自检主机指示灯：主机的指示灯依次点亮、熄灭；D、自检主机蜂鸣器：蜂鸣器依次出现持续和断续报警声音；E、自检主机显示器：显示器的全显和全灭状态。
剩余电流式电气火灾监控探测器说明书
六.编程与使用
6.1 面板说明
ARCM
AcreI
R
运行
报警
通讯
故障
试验 消音 自检 复位
设置 返回
确定
6.２LED 指示说明 共有 4 个 LED 指示灯用于说明仪表状况： “运行”状态：探测器正常运行时，指示灯闪烁，闪烁频率大约为一秒一次。 “通讯”状态：正常通讯时，指示灯闪烁；如果无通讯,则熄灭； “报警”状况：当漏电流超过额定剩余电流设定值 80%时，便会预警闪烁； 当漏电流超过额定剩余电流设定值 95%时，便会报警常亮； “故障”状况：当发生通信连接故障时，故障指示灯常亮。
报警记录 编号 01 位置:回路 16 地址 000 类型:剩余电流 参数:I=0290mA (0300) 时间:10-07-20 00:00:50
故障记录 编号 01 位置:回路 16 地址 000 类型:故障 参数:无 时间:10-07-20 00:00:50
6.5 编程 按长按“设置”键，进入编程密码界面: 通过按键或键，输入用户密码(默认密码为 0001)，输好后按“确定”键进入。若此时又不想进行编程设置，再长按“设置”键便可以退 回非编程界面。进入编程后，退出时按“返回”键，便会进入保存设置信息界面，若需要保存 则选择“是”再按“确定”键退出，信息将保存并更新；若不需要保存则选择“否”再按“确 定”键退出，信息将恢复为进入编程前的设置。 反显或方框内的内容为当前内容项，可以通过左键、右键切换内容项，可以通过 键或键修改内容项的内容。
上海安科瑞电气股份有限公司
多回路电气火灾监控探测器
一.概述
ARCM500 多回路电气火灾监控探测器（以下简称探测器） ，通过对配电回路的剩余电流、 导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生。探测器符合《剩余电流 式电气火灾监控探测器》GB14287.2 的要求，是在火灾危险性大、人员密集场所安装的电气火 灾监控探测器。
GST-200火灾报警控制系统软件用户手册Ver.1.01,2006.04
GST-200火灾报警控制系统软件用户手册(Ver1.01,2006.04)海湾安全技术有限公司目录第1章系统简介 (1)1.1系统特点 (1)1.2系统配置 (1)1.2.1 软件环境 (1)1.2.2 硬件环境 (1)第2章系统的安装及卸载 (1)2.1安装程序 (1)2.2执行程序 (4)2.3卸载程序 (4)第3章用户使用说明 (5)3.1概述 (5)3.2用户操作步骤及说明 (6)3.2.1 标准工具条 (6)3.2.2 系统导航操作列表 (9)3.2.3 控制器操作 (10)3.2.4 分区定义 (11)3.2.5 回路设备配置 (13)3.2.6 联动公式配置 (15)3.2.7 手动盘定义 (18)3.2.8 显示盘定义 (19)3.2.9 回路计算 (19)3.2.10 实时操作 (21)3.2.11 报表系统 (22)第4章操作流程图 (24)第1章系统简介1.1 系统特点GST-200火灾报警控制系统是新一代海湾消防控制系统，它的主要功能是用于调试和配置及监控海湾消防系统。
系统在整体上界面美观、大方、人机界面友好, 功能完备,操作灵活，可与海湾集团公司所生产的GST200火灾报警控制器(联动型)通讯，可将回路设备、手动盘设备、联动公式等进行定义，并将这些定义信息下载到控制器或从控制器上传至本系统中，从而大大简化了消防系统的工程调试工作，方便现场调试人员进行工程定义及诊断。
它主要具有以下主要功能：●定义系统中的控制器●定义控制器的回路●定义控制器的联动公式●定义手动盘●定义回路设备●定义防火分区●对定义信息的上传下载●软件与控制器的通讯测试●设备实时操作●回路计算●报表系统1.2 系统配置1.2.1 软件环境操作系统：Win98,Win2000,WinXP1.2.2 硬件环境●内存：256M以上●CPU：PIII 1G以上●硬盘：2G以上第2章系统的安装及卸载2.1 安装程序本系统的安装程序发布文件名称为Setup.exe，双击setup文件，系统提示开始安装火灾报警控制系统软件，如图1所示：图1点击“下一步”按钮系统弹出询问选择目的路径对话框，如图2所示：图2系统默认安装到Program Files目录下的Gst Software子目录，用户可以更改此安装目录。
火灾报警监控系统原理
火灾报警监控系统原理
火灾报警监控系统是一种用于检测、报警和监控火灾情况的系统。
该系统基于一系列传感器和控制设备，通过监测环境中的温度、烟雾、气体等参数变化，来实时检测是否有火灾发生，并及时采取相应的措施。
该系统的工作原理如下：
1. 系统传感器：火灾报警系统通常配备有各种类型的传感器，如温度传感器、烟雾传感器、气体传感器等。
这些传感器安装在不同的位置，用于检测环境中的参数变化。
2. 数据采集和分析：传感器检测到的环境参数变化会被传输到一个集中的控制器中。
控制器会对接收到的数据进行采集和分析，判断是否存在火灾风险。
3. 报警触发：当控制器检测到环境中的参数超过了预设的安全阈值，即存在火灾风险时，它会触发报警。
报警可以通过声音、光线、文字或其他形式进行，以吸引人们的注意并及时采取应急措施。
4. 紧急措施：当火灾报警触发后，系统会同时向相关人员发送报警信息，以便他们能及时处理。
同时，系统也会自动启动一系列紧急措施，如关闭电路、启动喷淋系统、开启紧急出口等，以最大程度地减少火灾的破坏和危害。
5. 监控和反馈：火灾报警监控系统还可以实时监控火灾现场的情况。
通过摄像头、照明灯等设备可以向相关人员提供实时视频和图像反馈，有助于他们了解火灾的发展情况，以便采取更
加有效的救援措施。
总的来说，火灾报警监控系统通过传感器的监测、报警触发、紧急措施和监控反馈等步骤，能够实现对火灾情况的及时监控和报警，以保障人员的安全和财产的保护。
消防应急疏散余压监控系统使用说明书
消防应急疏散余压监控系统JBF-51S51使用说明书青鸟消防股份有限公司目录一、系统概述 (1)二、JBF5692型消防应急疏散余压控制器 (2)2.1 控制器外型 (2)2.2 控制器基本功能 (2)2.3 控制器技术参数 (3)2.4控制器指示灯及按键定义 (4)2.5 控制器操作 (5)2.5.1报警类型说明 (5)2.5.2探测器在线查询界面 (6)2.5.3报警界面 (6)2.5.4故障界面 (6)2.5.5 状态记录界面 (7)2.5.6系统显示界面 (7)2.5.7登记界面 (7)2.5.8高级设置 (7)2.6 JBF5692控制器接线图 (9)三、JBF5632/JBF5633消防应急疏散余压探测器 (9)3.1探测器技术参数 (10)3.2探测器安装 (11)四、JBF-51S51消防应急疏散余压监控器 (12)4.1监控器技术参数 (12)4.2监控器外形及安装尺寸 (14)4.3监控器操作说明 (14)4.3.1报警界面 (14)4.3.2故障界面 (15)4.3.3回路部件自动登记 (15)4.3.4查询余压控制器 (16)4.3.5查询汉字注释信息 (16)4.3.6启动泄压风阀执行器 (17)五、JBF5641消防应急疏散电动泄压风阀执行器 (18)5.1技术参数： (18)5.2接线示意图 (19)5.3外形尺寸及安装尺寸图： (19)5.4备注： (19)六、系统安装设计说明 (20)6.1一般规定 (20)6.2安装场所 (20)七、日常维护和保养 (20)7.1常见故障及排查方法 (20)7.2使用方法 (21)一、系统概述青鸟消防股份有限公司生产的智能型消防应急疏散余压监控系统是传统建筑物疏散区域测压、调压装置的升级替代产品。
该余压监控系统由JBF-51S51余压监控器、JBF5692余压控制器、JBF5632/JBF5633余压探测器及JBF5641泄压风阀执行器等部分组成。
【消防设计规范】001自动报警系统设计规范
火灾自动报警系统设计规范一、总则1、为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。
2、本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。
3、火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。
4、火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。
二、术语1、报警区域Alarm Zone 将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。
2、探测区域Detection Zone 将报警区域按探测火灾的部位划分的单元。
3、保护面积Monitoring Area 一只火灾探测器能有效探测的面积。
4、安装间距Spacing 两个相邻火灾探测器中心之间的水平距离。
5、保护半径Monitoring Radius 一只火灾探测器能有效探测的单向最大水平距离。
6、区域报警系统Local Alarm System 由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。
7、集中报警系统Remote Alarm System 由集中火灾报警控制器、区域火灾报警控制器和火灾探测器组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。
8、控制中心报警系统Control Center Alarm System 由消防控制室的消防控制设备、集中火灾报警控制制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。
三、系统保护对象分级及火灾探测器设置部位3.1 系统保护对象分级3.1.1火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表的规定。
对电气火灾报警监控系统的探析
对电气火灾报警监控系统的探析王玉杰(南京高科消防机电工程公司，江苏南京210018)廛舅盟脯要】本文主要探析了智能电气火灾自动报警系统的性能、功能、与开发时的关键问题。
面对电气防火市场的混乱，需要根本地解决好产品的功能与品质。
在设计开发阶段就要充分掌握市场的动态与变化。
饫冀枣词】电气火灾；自动报警系统；报警监控1引言随着我国经济建设的迅速发展，建筑行业的崛起，电气时代的飞速发展，使得建筑电气专业在建筑中占有相当大的比例，现代化的建筑千姿百态、造型各异、室内外装修、电气线路敷设更是复杂，火灾隐患随之增多，电气火灾类型也逐渐增多。
2008年全国火灾统计情况显示，全年共发生火灾13．3万起(指统计月，不舍森林、草原、军队、矿井地下部分火灾，下同)，死亡1385人，直接财产损失15亿元，公安部消防局提供的<中国火灾统计年2b数据显示：2008年在所有火灾事故中，电气火灾事故一直是居于整个火灾事故首位，占到总数的30．1％，由电气火灾造成的损失尤为惨重。
09年1—5月份，全国共发生火灾65万起，直接财产损失&5亿元(不合北京中央电视台新址园区火灾，该起火灾的损失正在核定)。
从引发火灾的直接原因看，因违反电气安装使用规定引起的火灾，占到总数的2明％。
电气火灾的高发引起公众广泛关注，电气防火急需重视。
2电气火灾的原因及监控的意义对于电气火灾发生的原因，中国消防协会防火专业委员会权威人士表示，电气线路是引发电气火灾的主要起火源，约占50％：其次是用电器具、电气设备和用电设备，另外照明器具过热，产生过热或故障问题比较突出。
对此，笔者经过查找相关资料总结的原因有：设计、施工不符合规范要求；电气设备管理使用不当：伪劣电气化产品引起的火灾；雷电引起火灾；消防安全意识淡薄，等。
了解电气火灾发生原因，提高防火意识，避免危险的发生，但如果做到有备无患，防患于未然，也要有先进的技术以及产品来助一臂之力。
电气防火，虽可以通过提高建筑电气设计质量及标准，提高安装质量，做好防雷接地，防范负载过载，接地电弧性短路火灾的防范来避免电气火灾的发生。
大厦消防监控中心系统设备操作规程制度(15篇范文)
大厦消防监控中心系统设备操作规程制度（15篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!大厦消防监控中心系统设备操作规程制度（15篇范文）【第1篇】大厦消防监控中心系统设备操作规程制度大厦消防监控中心系统设备操作规程1、0目的确保规范操作，保证系统正常运行。
001-表A 火灾自动报警系统分部、分项工程划分
探测器类设 备
家用火灾探测器、独立式火灾探测报警器、线型光束感烟火灾探测器、线 型感温火灾探测器、管路采样式吸气感烟火灾探测器、点型火焰探测器、 图像型火灾探测器、点型可燃气体探测器、线型可燃气体探测器、电气火
灾监控探测器等
3
ห้องสมุดไป่ตู้系统调试
其他设备
手动火灾报警按钮、消火栓按钮、手动控制装置、手动与自动转换装置、 现场启动和停止按钮、模块、消防电话分机、电话插孔、火灾警报器、喷 洒光警报器、扬声器、手动与自动控制状态显示装置、消防设备应急电源. 传感器、防火门监控模块、电气控制装置等
灾监控探测器等
其他设备
手动火灾报警按钮、消火栓按钮、手动控制装置、手动与自动转换装置、 现场启动和停止按钮、模块、消防电话分机、电话插孔、火灾警报器、喷 洒光警报器、扬声器、手动与自动控制状态显示装置、消防设备应急电源. 传感器、防火门监控模块、电气控制装置等
火灾警报与消防应急广播系统、防火卷帘系统、防火门监控系统、气体灭 系统功能 火系统、自动喷水灭火系统、消火栓系统、防烟排烟系统、消防应急照明
续表A
序号 分部工程
分项工程
火灾报警控制器、消防联动控制器、火灾显示盘、控制中心监控设备、家
控制器类设 用火灾报警控制器.消防电话总机、可燃气体报警控制器、电气火灾监控设
备
备、消防设备电源监控器、消防控制室图形显示装置、传输设备、消防应
急广播控制装置等
点型感烟火灾探测器、点型感温火灾探测器、一氧化碳火灾探测器、点型
火灾警报与消防应急广播系统、防火卷帘系统、防火门监控系统、气体灭 系统功能 火系统、自动喷水灭火系统、消火栓系统、防烟排烟系统、消防应急照明
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防火门监控系统是由防火门监控器，防火门电动闭门器，防火门门磁开关，输入输出接口等组成。
由于防火门分为常闭防火门和常开防火门，因此针对不同的防火门要配置不同的防火门监控系统。
系统的施工，应依照批转的工程设计文件和施工技术方案进行，不得随意更变，如缺需变更设计时，应由原设计单位负责变更并经图审机构审核批准。
1. 布线
1.1系统的布线，应符合现行国家标准GB50166《火灾自动报警系统施工与验收规范》的要求;
1.2系统总线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MO
1.3同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线应极应为红色，负极应为蓝色或黑色;
1.4系统总线采用通讯线NH-RVS-2*1.5mm² (双绞线)+电源线NH-BV-
2*2.5mm²,穿SC20同管敷设。
2.监控器/中继器的安装
2.1监控器壁挂安装时，其底边距地面高度宜为 1.3m—1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于 1.2 m;落地安装时，其底边宜高出地面01m-0.2m;结束并在质量验收合格后进行；
5.2.2系统图，平面图；
5.2.3变更设计部分的实际施工图，变更设计的证明文件;
5.2.4施工过程检查记录、调试记录；
5.2.5设备的使用说明书、产品检验报告、合格证及相关材料。
5.3调试负责人必须由专业技术人员担任；
5.4调试时首先应做以下工作：
5.4.1对设备的规格、型号、数量、备品备件等按设计要求查验
5.4.2对于系统线路出现错线、开路、虚焊、短路、绝缘电阻小于20MQ等问题，应采取相应的处理措施
5.5系统调试，应先分别对控制器和监控器逐个进行单机通电检查，无故障报警、自检等操作时方可进行系统调试；
5.6将所有经过调试合格的各项设备按系统设计连接组成完整的防火门监控系统，观察并记录所监控的电源的实时工作状态信息；
5.7系统在调试无故障后，开始系统的试运行。
