地图制图工序控制手册
MapGIS 10制图流程操作手册
MapGIS 10 制图流程操作手册第 1 章栅格几何校正1.1 栅格数据标准图幅校正（DRG 校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP 控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i. 图幅号：读图输入图幅号信息。
ii. 网格间距：读图输入格网间距。
iii. 坐标系：读图选择选择坐标系信息。
iv. 图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1 万的图幅进行校正，用四点框即可。
v. 最小间隔：添加的控制点的相邻点间距vi. 采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。

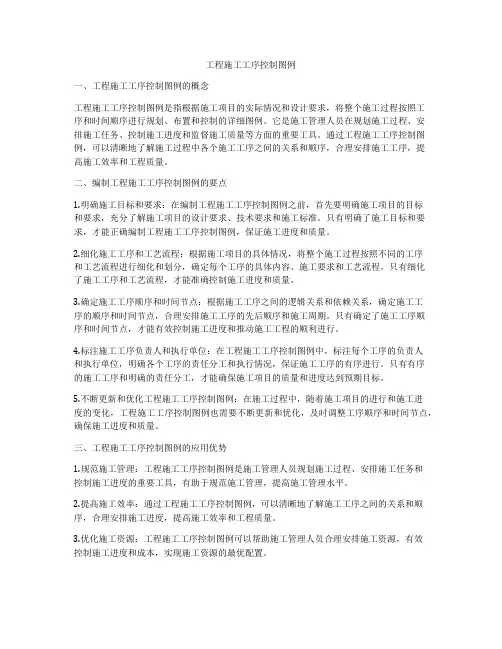

工程施工工序控制图例
工程施工工序控制图例一、工程施工工序控制图例的概念工程施工工序控制图例是指根据施工项目的实际情况和设计要求，将整个施工过程按照工序和时间顺序进行规划、布置和控制的详细图例。
它是施工管理人员在规划施工过程、安排施工任务、控制施工进度和监督施工质量等方面的重要工具。
通过工程施工工序控制图例，可以清晰地了解施工过程中各个施工工序之间的关系和顺序，合理安排施工工序，提高施工效率和工程质量。
二、编制工程施工工序控制图例的要点1.明确施工目标和要求：在编制工程施工工序控制图例之前，首先要明确施工项目的目标和要求，充分了解施工项目的设计要求、技术要求和施工标准。
只有明确了施工目标和要求，才能正确编制工程施工工序控制图例，保证施工进度和质量。
2.细化施工工序和工艺流程：根据施工项目的具体情况，将整个施工过程按照不同的工序和工艺流程进行细化和划分，确定每个工序的具体内容、施工要求和工艺流程。
只有细化了施工工序和工艺流程，才能准确控制施工进度和质量。
3.确定施工工序顺序和时间节点：根据施工工序之间的逻辑关系和依赖关系，确定施工工序的顺序和时间节点，合理安排施工工序的先后顺序和施工周期。
只有确定了施工工序顺序和时间节点，才能有效控制施工进度和推动施工工程的顺利进行。
4.标注施工工序负责人和执行单位：在工程施工工序控制图例中，标注每个工序的负责人和执行单位，明确各个工序的责任分工和执行情况，保证施工工序的有序进行。
只有有序的施工工序和明确的责任分工，才能确保施工项目的质量和进度达到预期目标。
5.不断更新和优化工程施工工序控制图例：在施工过程中，随着施工项目的进行和施工进度的变化，工程施工工序控制图例也需要不断更新和优化，及时调整工序顺序和时间节点，确保施工进度和质量。
三、工程施工工序控制图例的应用优势1.规范施工管理：工程施工工序控制图例是施工管理人员规划施工过程、安排施工任务和控制施工进度的重要工具，有助于规范施工管理，提高施工管理水平。
地图制图工序控制手册详解
地图制作类工序、作业方法和控制节点编制：叶小福信息技术部目录1、作业对象 (3)2、基本规范 (3)2.1 作业基本依据 (3)2.2其他具体依据 (3)2.3 其他参考资料 (3)3、工序和方法 (4)3.1地图设计与编辑准备阶段 (5)3.1.1确定编图目的与用途 (5)3.1.2资料搜集分析与处理 (6)3.1.3 选择地图投影和比例尺 (6)3.1.4确定地图内容的指标 (6)3.1.5确定地图内容的表示方法与图例 (7)3.1.6确定地图内容概况的原则 (10)3.1.7 确定地图图面配置方案 (10)3.1.8确定地图制图工艺流程 (11)3.2 地图编绘阶段 (12)3.2.1绘制工作底图 (12)3.2.2建立基础数据库 (12)3.3 地图整饰阶段 (14)3.3.1 地图符号色彩配置 (14)3.3.2 地图注记配置 (15)3.3.3 地图辅助要素整饰 (15)4 地图质量审校与整改 (19)4.1质量评定 (19)4.2质量检查 (20)1、作业对象本专项的作业对象为地图制图，地图包括普通地图、专题地图和地图集。
本专项的项目实例为：社区图集制作和街道辖区图制作，其中社区地图集为地图集，街道辖区图为挂图。
2、基本规范2.1 作业基本依据GB／T 19996-2005 公开版地图质量评定标准；CHT1004-2005《测绘技术设计规定》；CH 1002-95《测绘产品检查验收规定》；CH 1003-95《测绘产品质量评定标准》；2.2其他具体依据根据已经由国家、地方及相关部门统一制定和颁发制图规范的地图制作按其规定标准作业，如国家基本地形图的各种比例尺系列地形图参考标准：GB/T 20257.1—2007 《1：500、1：1000、1：2000地形图图式》等标准；2.3 其他参考资料祝国瑞《地图学》武汉大学出版社20043、工序和方法图1地图常规制图工序图3.1地图设计与编辑准备阶段3.1.1确定编图目的与用途通过与甲方及地图读者沟通，研究与所编地图有关的文件、同类优秀成果；明确地图主题、地图类别、读者对象形成制图要求，制图要求：（1）社区图满足社区管理、社区生活使用用途；街道辖区图满足街道管理使用用途；（2）地图图名：南山街道办XX社区详图，南山区南山街道辖区图；（3）地图开幅：社区图A3纸张，街道辖区图挂图形式；（4）社区图样图如下：图1 社区图样图3.1.2资料搜集分析与处理根据编图要求制定资料清单；包括基本资料、补充资料和参考资料；检查资料的内容完整性，地理延应性、现势性、数学精度。
SuperMap Deskpro制图过程说明
制图报告1 前期的准备数据来源：我们买了唐山最新的纸质地图并一起讨论地图的的详细设计。
地图的整体设计：遵循地图越详细越好的原则，我们对点、线、面数据集作了详细的规划，详情请看图层分层。
考虑到以后做专题图，对数据集属性字段做了必要的添加，用以区分不同的地物。
然后进行详细分工，分别对地图进行数据采集。
本地图特色：采用Deskpro软件自带的矢量符号库符号分别作点、线、面专题图。
2 地图矢量化2.1纸质地图的扫描扫描之前对地图进行图面整理，扫描的分辨率设为300-500dpi，扫描后得到*.jpg格式的原始栅格数据，如图所示：唐山地图2.2创建相应的坐标系数据源启动Deskpro选择新建工作空间新建数据源并根据需要设置数据源坐标系下图是我们设置的数据源坐标信息数据源投影参数2.3导入影像数据集鼠标右键点击数据源名称－>【导入数据集】——>添加文件将栅格地图导入数据源中2.4配准配准的目的：将待配准的数据由平面坐标系映射或转换到地理坐标系。
配准的数学原理：进行坐标仿射变换。
配准的意义：为了赋予地物实际的空间位置，使地物具有地理含义。
同时也可以对原始数据进行几何校正。
配准步骤：1、选择配准方法2、选取控制点输入坐标值（刺点）3、计算配准误差（矩形配准不用计算）4、配准菜单项【数据处理】－>【配准】－>【新建配准窗口】参考图层选择为空利用相关软件收集相关坐标点并将其转换为平面坐标系下坐标值，将其录入相关窗口配准2.5 创建矢量数据集新建各种类型的数据集，用来表达地图上各种特征的地物。
1>新建点数据集采集点状地物；2>线数据集采集线状地物；3>面数据集采集面状地物；4>文本数据集采集注记等等。
合理分层，适当分区鼠标右键点击数据源名称－>【新建数据集】2.6 修改属性表结构鼠标右键点击数据集名称－>【属性】－>【属性表结构】属性添加2.7手动跟踪矢量化设置当前图层为可编辑择绘制工具绘地图矢量化地图2.8 属性数据的录入双击绘制的地图元素打开属性窗口，录入具有地理语义或者行业特点的属性属性录入2.9 数据的编辑和检查检查图形数据与属性数据，以及图形数据和属性数据的对应关系。
地图设计和制图工艺流程讲解共85页文档
15、机会是不守纪律的。——雨果
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
地图设计和制图工艺流程讲解
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)Байду номын сангаас
MapGIS-10制图流程操作手册
MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。
ii.网格间距：读图输入格网间距。
iii.坐标系：读图选择选择坐标系信息。
iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1万的图幅进行校正，用四点框即可。
v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。
测绘地图制作的基本流程与技巧
测绘地图制作的基本流程与技巧地图是人类认识、了解和运用地球表面信息的重要工具。
测绘地图制作作为地理信息科学领域的重要分支之一，涉及到测量、摄影、绘图等多个学科领域的知识。
本文将介绍测绘地图制作的基本流程与技巧，帮助读者更好地了解地图制作的过程和方法。
一、准备阶段地图制作的第一步是准备阶段，这个阶段的目标是搜集和整理地图制作所需的各种数据和素材。
首先，需要搜集地理空间数据，包括地形图、海图、气象数据等。
这些数据可以从已有的地图、卫星图像、测量数据中获取。
其次，需要准备绘图所需的工具和材料，如纸张、铅笔、尺子、绘图板等。
最后，要对地图制作的目标区域进行实地考察，了解地理环境和地貌特征，为地图的制作提供准确的背景信息。
二、测量与摄影地图制作的核心环节是测量与摄影。
在这个阶段，需要借助各种测量仪器和摄影设备对目标区域进行测量和记录。
测量的方式主要有全球定位系统（GPS）、经纬仪、电子经纬针等。
通过这些仪器的使用，可以获取目标区域的经度、纬度、海拔高度等数据。
同时，摄影也是测绘地图制作的重要手段之一。
通过航空摄影或者卫星摄影，可以获取高分辨率、全面的地理影像数据，为后续绘图提供准确的基础。
三、数据处理与编辑在完成测量和摄影之后，接下来需要进行数据处理和编辑。
数据处理主要包括数据的筛选、过滤、校正和融合。
通过这一步骤可以去除不符合要求的数据，纠正数据的误差，并将不同来源的数据融合起来，以提高地图的精度和可靠性。
在完成数据处理后，需要进行数据的编辑和标注。
这一步骤需要借助地理信息系统（GIS）软件或图形编辑软件，对地理要素进行编辑和标注，如道路、河流、山脉等。
同时，还可以根据需求添加文字说明、符号和图例，使地图更加直观和易于理解。
四、绘图与表达绘图与表达是地图制作的最后一步，也是最关键的一步。
通过绘图，可以将地理空间信息以图形的方式展示出来，使得人们更直观地了解和把握地图所表达的内容。
在绘图之前，需要确定地图的比例尺和空间范围，以便合理安排地图元素的位置和大小。
制图操作规程
四川省地矿局区调队管理体系作业文件QB/SCQD/ZY036—2007 制图操作规程版号：A/0页码数：7为了规范制图工作过程及检查验收制度、确保制图成果质量，特制定本作业指导书。
1引用标准1.1《1∶500 1∶1000 1∶2000地形图图式》、《1∶5000 1∶10000 地形图图式》、《1∶25000 1∶50000 1∶100000地形图图式》（GB/T7929-1995）；1.2《1∶200000地质图地理底图编绘规范及图式》（DB/T0160-1995）；1.3《1∶500000地形图编绘规范及图式》（ZB/A79001-87）；1.4《1∶50000区域地质图地理底图编绘及地质图清绘规程》（DZ 41-86）；1.5《1∶50000区域地质图图例》（GB 958-89）；1.6《1∶200000区域地质调查工作暂行规范》（国家计划委员会地质局）；1.7《1∶500 1∶1000 1∶2000地形图要素分类与代码》、《县（市）级土地利用现状数据库标准》（GB 14804-93）2基本工作方案2.1 制图的定义与范围2.1.1地形图是综合性地反映自然地理形态和社会经济概况，为各部门提供基本的地理信息基础。
2.1.2地质图（包括详图、平面图、地质柱状图、地质横切剖面图、矿产图、成矿规律及预测图等）上，地层年代单位符号、岩石和矿物符号、各类矿产的矿床、矿点符号等的表示方法总则。
2.2 数学基础地理底图采用克拉索夫斯基椭球体，高斯-克吕格（等角横切椭圆柱）投影，六度分带(或三度分带)。
按国际分幅编号，每幅图经差15′，纬差10′（1∶50000），根据比例尺不同经、纬差不同；方里网标注、间距（根据比例尺不同方里网标注不同）。
采用1954北京坐标系(1980年西安坐标系)，1956年黄海高程系。
2.3 对于跨投影带图幅，必须将投影分带线（经线）在内外图廓间标出，并将主要幅面所在投影带的方里网贯通全图，而将次要幅面所在的投影带的方里网作为邻带方里网描绘在图廓外。
地图设计和制图工艺流程讲解
29
（3）符号库 包括符号的设计原则，符号库的建立方法，符号
库的管理及符号的使用规则等。
30
9、出版、印刷、装帧及版面设计 包括出版要求、印刷要求、数字产品的装帧设
23
3、技术依据 包括引用技术标准及技术文件；参考技术标准
及技术文件。
24
4、制图区域的地理说明
地理说明是区域地理情况的高度概括，必须简明 扼要地阐明制图区域的地理位置、范围、行政区划， 该区在全国地理分区中所处的位置。并按该地区的 自然或经济情况划分为若干区，分要素简要的综合 性的说明。
25
8
（二）编辑计划
编辑计划
是在编绘规范的指导下针对具体的地区由各
省制图机构设计的局部编图大纲。
如国家要编制某个比例尺的地形图，首先由国家测绘局 拟订该比例尺的编绘规范和图式，各省测绘部门接受任务后 要根据编绘规范并结合本省的制图区域特点制定出自己的区 域编辑计划。
9
编辑计划包括以下内容：
1、任务说明：制图区域的位置，图幅数量及位置，建立数学 基础的方法，完成作业的期限，编图应遵循的规范和图式等。 2、制图区域的地理说明：简要说明与地图内容有关的区域类 型特征和典型特点。 3、制图资料说明：指明基本资料、补充资料和参考资料的名 称和内容，对各种资料作出简要评价，说明它们的使用方法和 程度。
11
（三）图式
图式
是地图符号样式和描绘规则的规范。图式中规定
了相应比例尺地图上表示各种地物、地貌要素的符号、注记
ARCgis绘制地图简易入门作操作手册
A R C g i s绘制地图简易入门作操作手册The saying "the more diligent, the more luckier you are" really should be my charm in2006.疾病地图的制作与处理1.实验目的1.1. 疾病空间化处理方法1.2. 空间数据编辑1.3. 疾病专题地图制作1.4. 疾病密度分析2.疾病数据空间化2.1. 疾病数据准备准备一份按行政区划统计的疾病数据,Excel格式;如下图：数据格式要求为：行政区划,疾病值1,疾病值2……,另外第一行的标题建议修改为英语;2.2. 行政区划空间数据准备数据：行政区划；格式：shp数据格式要求为：属性表中具有行政区划列,并且行政区划名称与疾病数据表中行政区划名称一致;2.3. 空间数据裁剪如果我们的研究区域只为某一省份,可只将该省份提出出来,免除干扰;需要数据：裁剪范围,如广东省界范围;使用工具：工具箱-分析工具-提取分析-裁剪裁剪后的广东省区域发病数据如下：2.4. 行政区划数据与疾病数据的关联进行疾病分析之前需要将疾病数据“落在”地图上,在ArcGIS中可使用连接来实现;首先将疾病数据excel和行政区划空间数据加载到ArcMap中;然后使用图层的“连接与关联”功能进行连接;在连接数据对话框中,选择“行政区划”字段作为连接字段,选择疾病数据表即可;连接之前可进行验证,了解是否有未连接的项;这样就把疾病数据从Excel中“搬”到了地图上;同理,也可将疾病数据关联到行政区划的面数据上;3.疾病专题制图3.1. 符号化在图层属性中选择“符号系统”,可在这里对将数据设置不同等符号;如：另外可采用不同的渲染方案：如：按照发病率高低进行不同颜色的渲染;3.2. 专题图制作为了将疾病的信息完全传递给别人,我们还需要在地图上加上标题、指北针、图例等;在插入菜单项中,可选择各种地图要素,在进行一些必要的地图元素插入后,这幅地图比较容易看懂了;4.疾病统计分析4.1. 疾病密度分析密度表面可以显示出点要素或线要素较为集中的地方;例如,每个城镇都可能有一个点值,这个点值表示该镇的发病总数,但是您想更多地了解发病数随地区的分布情况;由于每个城镇内并非所有人都住在聚居点上,通过计算密度,您可以创建出一个显示整个地表上发病数的预测分布状况的表面;ArcGIS提供了3中密度工具：核密度工具、点密度工具、线密度工具;这里我们使用核密度工具：在生成结果后,可根据观察目的来进行不同方式的渲染,这样体现的结果也各不相同;图层的属性中可进行渲染方式选择：。
测量与地图制图技术作业指导书
测量与地图制图技术作业指导书第1章绪论 (3)1.1 测量与地图制图技术概述 (3)1.2 测量学基本概念 (3)1.3 地图制图基本原理 (4)第2章测量基准与坐标系统 (4)2.1 测量基准 (4)2.1.1 水平基准 (4)2.1.2 垂直基准 (4)2.2 坐标系统 (4)2.2.1 地理坐标系 (5)2.2.2 投影坐标系 (5)2.2.3 空间直角坐标系 (5)2.3 地球形状与大地测量模型 (5)2.3.1 地球形状 (5)2.3.2 大地测量模型 (5)第3章测量仪器及其使用 (6)3.1 测角仪器 (6)3.1.1 经纬仪 (6)3.1.2 水准仪 (6)3.2 测距仪器 (6)3.2.1 光电测距仪 (6)3.2.2 超声波测距仪 (6)3.3 测高仪器 (7)3.3.1 激光测高仪 (7)3.3.2 遥感测高仪 (7)第4章水准测量 (7)4.1 水准测量原理 (7)4.2 水准仪及其使用 (8)4.3 水准路线布设与数据处理 (8)第5章导线测量 (8)5.1 导线测量原理 (8)5.2 导线测量布设与观测 (9)5.2.1 导线布设 (9)5.2.2 导线观测 (9)5.3 导线测量数据处理 (9)第6章三角测量 (10)6.1 三角测量原理 (10)6.2 三角网布设与观测 (10)6.2.1 三角网布设 (10)6.2.2 三角网观测 (10)6.3 三角测量数据处理 (10)6.3.2 误差分析 (11)6.3.3 坐标计算 (11)第7章摄影测量与遥感 (11)7.1 摄影测量基本概念 (11)7.1.1 摄影测量定义 (11)7.1.2 摄影测量的分类 (11)7.1.3 摄影测量的基本原理 (11)7.2 遥感技术及其应用 (11)7.2.1 遥感技术概述 (11)7.2.2 遥感数据的类型 (11)7.2.3 遥感技术的应用 (12)7.3 摄影测量与遥感数据处理 (12)7.3.1 影像预处理 (12)7.3.2 特征提取 (12)7.3.3 目标识别与分类 (12)7.3.4 三维重建 (12)7.3.5 数据分析与成果应用 (12)第8章地图投影与坐标变换 (12)8.1 地图投影基本理论 (12)8.1.1 地图投影的定义 (12)8.1.2 地图投影的分类 (12)8.1.3 地图投影的性质 (13)8.2 常见地图投影及其应用 (13)8.2.1 横轴墨卡托投影 (13)8.2.2 高斯克吕格投影 (13)8.2.3 赤平投影 (13)8.2.4 球心投影 (13)8.3 坐标变换方法 (13)8.3.1 墨卡托坐标变换 (13)8.3.2 高斯克吕格坐标变换 (14)8.3.3 投影变换 (14)8.3.4 坐标系转换 (14)第9章地图设计与编制 (14)9.1 地图设计原则与方法 (14)9.1.1 设计原则 (14)9.1.2 设计方法 (14)9.2 地图符号与注记 (15)9.2.1 地图符号 (15)9.2.2 地图注记 (15)9.3 地图编制工艺与质量控制 (15)9.3.1 地图编制工艺 (15)9.3.2 质量控制 (15)第10章现代测量与地图制图技术 (16)10.1.1 GPS概述 (16)10.1.2 GPS测量原理 (16)10.1.3 GPS在现代测量与地图制图中的应用 (16)10.2 激光扫描与三维测量 (16)10.2.1 激光扫描技术概述 (16)10.2.2 激光扫描在三维测量中的应用 (16)10.2.3 三维测量数据处理与分析 (16)10.3 地理信息系统（GIS）与地图制图 (17)10.3.1 GIS概述 (17)10.3.2 GIS在地图制图中的应用 (17)10.3.3 地图制图数据采集与处理 (17)10.4 遥感技术在地图制图中的应用与发展趋势 (17)10.4.1 遥感技术概述 (17)10.4.2 遥感技术在地图制图中的应用 (17)10.4.3 遥感技术在地图制图领域的发展趋势 (17)第1章绪论1.1 测量与地图制图技术概述测量与地图制图技术是地理信息科学领域的重要组成部分，它们为各类地理空间数据的获取、处理、分析和应用提供了基本方法和技术手段。
使用测绘软件进行地图制作的步骤与注意事项
使用测绘软件进行地图制作的步骤与注意事项地图作为一种重要的信息表达工具，被广泛应用于各个领域。
随着科技的发展与测绘工具的普及，使用测绘软件进行地图制作成为当前的主流方式。
本文将介绍使用测绘软件进行地图制作的步骤与注意事项。
一、数据准备与整理地图制作的第一步是数据准备与整理。
首先，需要收集所需的地理数据，包括地形图、海拔图、建筑物分布图等。
这些数据可以通过各种途径获取，如测绘机构、地理信息系统数据库等。
收集到的数据需要进行整理和筛选，确保数据的准确性和完整性。
数据整理过程中，还需要对数据进行转换和处理。
例如，将不同格式的数据进行统一，将坐标数据转化为地理坐标系等。
此外，还可以根据需要添加额外的数据，如地名标注、统计数据等，以丰富地图的信息量。
二、选择测绘软件与地图模板在数据准备和整理完成后，需要选择适合的测绘软件进行地图制作。
市面上有许多专业的测绘软件可供选择，如ArcGIS、AutoCAD等。
根据自身需求和经济实力进行选择，并熟悉软件的基本操作和功能。
在选择测绘软件的同时，还应考虑选择合适的地图模板。
地图模板可以快速地将数据导入到地图中，并具有一定的美化效果。
选择合适的地图模板可以提高地图的制作效率和质量。
三、绘制地图要素地图要素是地图的基本组成部分，包括地图边界、水系、地形等。
在绘制地图要素时，需要根据地理数据手动绘制或使用软件工具进行绘制。
绘制过程中需要注意要素的准确性和美观度，使地图更加直观和易于理解。
四、标注地理信息地图标注是为了方便用户理解地图内容，增加地图的信息量。
标注的内容可以包括地名、道路、建筑物等。
在进行地图标注时，需要选择合适的字体、字号和颜色，并注意标注的位置准确性和清晰度。
标注的方式可以通过手动输入，也可以通过导入数据进行批量标注，提高制作效率。
五、调整地图样式与布局地图样式与布局是地图制作的重要环节，可以通过调整颜色、线型、填充等来突出地图的特点和主题。
同时，也需要根据地图的用途和受众进行合理的布局，如选择适当的比例尺、添加导航图例等。
地图制图设备操作工作流程
地图制图设备操作工作流程地图制图是一项重要的工作，而地图制图设备的操作流程对于确保地图质量和精确性至关重要。
本文将介绍地图制图设备的操作工作流程，以帮助读者更好地了解地图制图过程。
以下为具体操作流程：1. 准备设备和材料：在进行地图制图之前，需要准备好相关设备和材料。
这包括地图制图仪器、测量仪器、计算机等设备，以及纸张、标尺、铅笔、橡皮擦等材料。
确保设备完好，并检查是否有足够的纸张和其他必要的材料。
2. 确定测量范围：在进行地图制图之前，需要确定测量的范围和区域。
这可以通过选择合适的地图和确定边界来实现。
根据地图的规模和需要，可以确定测量的详细程度和精度要求。
3. 测量地理数据：使用测量仪器进行实地测量，获取地理数据。
根据需要测量的地图范围，在选定的区域内进行测量，并记录相关的数据。
这可能包括地形高度、道路、建筑物、水体等地理要素的测量。
4. 数据处理和编辑：将测量得到的数据导入计算机中进行处理和编辑。
使用地图制图软件进行数据处理和编辑操作，包括校正、清理和归类数据。
确保数据的准确性和一致性，以提高地图的质量。
5. 设计地图样式：根据制图需求和目的，设计地图的样式和布局。
选择合适的颜色、字体、符号等元素，使地图具有良好的视觉效果并易于阅读。
确保地图的清晰度和信息量的传达。
6. 地图生成和输出：根据设计好的样式和布局，使用地图制图软件生成地图。
将地图输出到纸张或其他媒介上，并进行必要的打印、缩放和裁剪等操作。
确保地图的完整性和精确性。
7. 地图质量检查：完成地图制作后，进行地图质量检查。
检查地图的准确性、清晰度和布局是否符合要求。
如有问题，及时进行调整和修正，确保地图的质量和可用性。
8. 地图发布和分发：地图制作完成后，根据需要将地图发布和分发给相关人员和使用者。
可以将地图保存为电子文件或打印成纸质版，以方便使用和传播。
以上便是地图制图设备操作工作流程的具体步骤。
通过按照以上流程进行操作，可以确保地图制图的质量和精确性。
地图制图与地理信息工程工作流程
地图制图与地理信息工程工作流程地图制图与地理信息工程工作流程一、地图设计步骤1确定地图的用途和对地图的基本要求。
2分析已成图。
3研究制图资料。
地图制图的主要工作之一4研究制图区域的基本情况。
5设计地图的数学基础。
6地图的分幅和图面设计。
7地图内容选取及表示方法设计。
8各要素制图综合指标的确定。
9地图制作工艺设计.10样图试验二、普通地图编制过程1地图资料收集。
2地图设计。
3地图数据处理。
4地图数据编辑和制作三、基础地理信息数据库建设：主要包括入库数据检查、处理与验收，数据库设计与建库，数据库管理系统开发。
应重点掌握：建库实施流程、建库数据质量要求处理技术、数据库结构设计、管理系统功能设计与开发等技术。
数据建库实施流程：入库数据检查验收、入库前数据处理、数据库设计、数据入库、数据库处理、管理系统设计与开发等。
1数据整理、2数据预入库、3数据处理与修改、4元数据整理、5数据正式入库、6数据库功能开发数据库结构设计：概念结构设计、逻辑结构设计、物理结构设计。
数据库系统设计：网络环境、软硬件环境、存储环境、系统构架等的设计。
管理系统功能设计：数据入库检查、视图管理、查询检索、输入输出、数据编辑、空间分析、制图、分发服务、数据库维护、安全管理等。
地理信息系统的主要功能5个：1、数据采集与输入；2数据编辑与更新；3数据存储与管理；4空间查询与分析；5数据显示与输出。
地理信息工程的实施主要步骤：1、用户需求调研与可行性研究（a系统目标获取及分析；b系统功能获取及分析，c可行性分析与系统分析方法d需求规格说明书）；2工程实施方案与总体设计（a体系结构设计b软件结构设计c软件配置与硬件网络架构d系统功能设计e系统安全设计）；3开发与测试；4试运行与调试；5系统维护和评价。
数据库设计：1数据库设计基础（1概念设计阶段2逻辑设计阶段3物理设计阶段）2空间数据库设计3属性数据库设计4符号库设计5元数据库设计6数据更新设计。
测绘技术中的地图制图与地图出版流程规范
测绘技术中的地图制图与地图出版流程规范地图是人类进行地理定位和空间分析的重要工具，而地图的制图和出版流程规范是保证地图质量和准确性的关键环节。
本文将介绍测绘技术中的地图制图与地图出版流程规范，包括地图制图的基础要素和流程，以及地图出版的标准和规范。
一、地图制图的基础要素地图制图的基础要素包括地理数据获取、地理数据处理和地图设计。
1. 地理数据获取地理数据获取是地图制图的第一步，它主要包括现场测量和遥感技术两种方式。
现场测量是通过测量仪器和工具对地理要素进行实地测量和观测，得到准确的地理数据。
遥感技术则是通过航空或卫星遥感数据获取地理信息，可以高效地获取大范围地理数据。
在地理数据获取的过程中，需要注意数据的准确性和完整性。
2. 地理数据处理地理数据处理是将获取到的地理数据进行整理、编辑和处理，以便于后续的地图制作。
数据处理包括数据的筛选、清洗、校正、拓扑检查等操作，以确保数据的一致性和准确性。
3. 地图设计地图设计是将处理好的地理数据根据需要进行符号化、分类和组织，形成最终的地图产品。
地图设计需要考虑目标读者群体、表达形式和地图的可读性，以便于用户理解和使用地图。
二、地图制图的流程地图制图的流程包括地理信息系统（GIS）数据制图和传统地图制图两种方式。
1. GIS数据制图GIS数据制图是将处理好的地理数据通过GIS软件进行符号化和分类，生成电子地图。
这种方式可以实现地图的快速制作和更新，同时利用GIS软件的空间分析功能可以生成更多的特定需求地图。
2. 传统地图制图传统地图制图是通过地图制图软件或手绘方式将地理数据绘制到纸质或其他介质上。
这种方式可以根据需求设计地图的风格和表达方式，适用于一些特殊场景或特定需求的地图制作。
无论采用GIS数据制图还是传统地图制图的方式，地图制图的流程都需要经过地理数据获取、地理数据处理和地图设计等步骤，以确保地图的准确性和可读性。
三、地图出版的标准和规范地图出版是地图制作的最后一步，是将制作好的地图产品进行印刷和发行。
专题地图的制作指导书
地图学基础实习指导书华北科技学院土木工程系实习一 ArcView软件的使用一、目的1．熟悉ArcView软件的界面；2．了解项目管理器的概念及管理的组件；3．了解增加视图的过程；4．学会增加、新建主题的过程；二、实验准备1．软件准备：ARCVIEW2．资料准备：全国行政区划栅格图三、实验内容及步骤、方法1、系统进入运行的初始界面打开ArcView系统，首先呈现在用户面前的，是如下所示的一个项目管理器和欢迎对话框（如图）：这时，用户面临三种选择：图1-5 ArcView初始用户界面（1）建立一个新的视图；（2）建立一个新的项目；（3）打开一个已有的项目；这是一个模式对话框，用户必须有所应答或关闭该对话框方可进行下一步。
ArcView以项目（Project）作为基本的应用单元，所以，启动ArcViewd的同时也打开一个项目管理器，此时无论用户作何回答，该项目管理器都会进入管理状态。
（1）、建立一个新视图当用户选中该欢迎对话框的“with a new view”，即建立一个新的视图时，ArcView则以缺省名称—“Untitled”打开一个项目管理器，并打开一个视图窗口（View1）和一个问讯对话框，询问用户是否马上进行空间数据的输入操作，并为输入操作准备好相应的菜单和图标资源：图1-6 建立新视图（2）、打开一个空项目当用户选中该欢迎对话框的“as a blank project”——即打开一个空项目时，ArcView则打开一个尚没有任何ArcView文档加入的项目窗口，以等待用户为其加入文档，或在该项目下建立新文档打开一个空项目（3）、打开一个已有的项目当用户选中该欢迎对话框的“Open an existing project”——即打开一个已有的项目时，ArcView 则打开一个打开项目对话框，打开项目对话框实际上就是一般的文件名输入对话框，用户可以在整个磁盘空间寻找要打开的ArcView项目文件（扩展名“.apr”）。
测绘技术地图制图与制图技术的基本流程与规范
测绘技术地图制图与制图技术的基本流程与规范地图是人类认知空间的重要工具之一，而测绘技术则是地图制作的核心。
测绘技术地图制图以其准确性和可视化的特点，广泛应用于各行各业。
本文将围绕测绘技术地图制图的基本流程与规范进行探讨。
一、地图制图的目的与作用地图的制作是为了让人们更好地了解地球表面的特征和内部结构，把复杂的地理空间信息简化、加工、展示。
地图在各个领域中都起到了重要的作用，例如军事领域的战略规划、城市规划的地理信息分析、自然灾害的防治等。
二、地图的基本流程地图的制作过程一般包括数据收集、数据预处理、测绘与绘图、质量控制以及输出与发布等环节。
1. 数据收集数据收集是地图制作的首要步骤。
现代测绘技术借助于卫星遥感、GPS定位、无人机航拍等手段，大大提高了数据采集的效率和准确性。
但需要注意的是，地图数据的来源要可靠，并经过必要的验证和审查。
2. 数据预处理数据预处理是利用专业软件对采集到的地理数据进行加工和处理。
主要包括数据格式转换、数据拼接、数据清洗等步骤。
其中，数据清洗是非常关键的一步，通过清除异常点和噪声，确保制图数据的准确性。
3. 测绘与绘图测绘与绘图是地图制作的核心环节。
根据目的和尺度需求，选择合适的测量方法和绘图规范。
测绘技术包括地面测量、摄影测量、遥感测量等多种形式。
绘图则通过计算机辅助绘图软件进行，绘制出地图的各类要素，包括地形地貌、水系、道路等。
4. 质量控制质量控制是确保地图准确性的重要环节。
通过对测绘数据和绘制地图过程进行检查和核实，发现并纠正可能出现的错误。
质量控制要严格遵守测绘技术规范，确保地图的相对和绝对精度达到规定要求。
5. 输出与发布地图的输出与发布是使地图得以应用于实际工作的关键环节。
输出可以是印刷版地图，也可以是数码版地图，根据实际需要进行选择。
地图的发布可以通过线上平台，也可以通过实体传播途径。
地图的发布需要注意版权与隐私保护的问题。
三、地图制图的规范地图制图需要遵循一定的规范和标准，以确保地图的准确性和可交换性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地图制作类工序、作业方法和控制节点编制：叶小福信息技术部目录1、作业对象 (3)2、基本规范 (3)2.1 作业基本依据 (3)2.2其他具体依据 (3)2.3 其他参考资料 (3)3、工序和方法 (4)3.1地图设计与编辑准备阶段 (5)3.1.1确定编图目的与用途 (5)3.1.2资料搜集分析与处理 (6)3.1.3 选择地图投影和比例尺 (6)3.1.4确定地图内容的指标 (6)3.1.5确定地图内容的表示方法与图例 (7)3.1.6确定地图内容概况的原则 (10)3.1.7 确定地图图面配置方案 (10)3.1.8确定地图制图工艺流程 (11)3.2 地图编绘阶段 (12)3.2.1绘制工作底图 (12)3.2.2建立基础数据库 (12)3.3 地图整饰阶段 (14)3.3.1 地图符号色彩配置 (14)3.3.2 地图注记配置 (15)3.3.3 地图辅助要素整饰 (15)4 地图质量审校与整改 (19)4.1质量评定 (19)4.2质量检查 (20)1、作业对象本专项的作业对象为地图制图，地图包括普通地图、专题地图和地图集。
本专项的项目实例为：社区图集制作和街道辖区图制作，其中社区地图集为地图集，街道辖区图为挂图。
2、基本规范2.1 作业基本依据GB／T 19996-2005 公开版地图质量评定标准；CHT1004-2005《测绘技术设计规定》；CH 1002-95《测绘产品检查验收规定》；CH 1003-95《测绘产品质量评定标准》；2.2其他具体依据根据已经由国家、地方及相关部门统一制定和颁发制图规范的地图制作按其规定标准作业，如国家基本地形图的各种比例尺系列地形图参考标准：GB/T 20257.1—2007 《1：500、1：1000、1：2000地形图图式》等标准；2.3 其他参考资料祝国瑞《地图学》武汉大学出版社20043、工序和方法图1地图常规制图工序图3.1地图设计与编辑准备阶段3.1.1确定编图目的与用途通过与甲方及地图读者沟通，研究与所编地图有关的文件、同类优秀成果；明确地图主题、地图类别、读者对象形成制图要求，制图要求：（1）社区图满足社区管理、社区生活使用用途；街道辖区图满足街道管理使用用途；（2）地图图名：南山街道办XX社区详图，南山区南山街道辖区图；（3）地图开幅：社区图A3纸张，街道辖区图挂图形式；（4）社区图样图如下：图1 社区图样图3.1.2资料搜集分析与处理根据编图要求制定资料清单；包括基本资料、补充资料和参考资料；检查资料的内容完整性，地理延应性、现势性、数学精度。
资料清单：（1）行政界线，dwg文件（2）1:500数字地形图，dwg文件（3）专题要素资料（政府配套机构设施地理位置），dwg文件（4）前海合作区规划成果，pdf文件（5）“施工区域”施工设计总平面图，jpg格式资料收集的方式有：修补测，外业调查，相关机构借取；资料应做好分类整理归档。
3.1.3 选择地图投影和比例尺从满足用途出发选择地图投影和地图比例尺、地图开幅；地图比例尺：社区图比例尺适应A3图面大小；辖区图比例尺为1:7500。
地图尺寸：社区图为A3纸张，根据图面选择横、综向；辖区图尺寸为宽100cm X 高125cm3.1.4确定地图内容的指标地图内容的分类及分级（全要素，数学要素，地理要素，专题要素，辅助要素），根据地图编图需要确定所需要的要素内容。
社区图的制作要素主要包括底图要素和专题要素，底图要素包括：自然要素——水系、地貌（山地）、土地植被（绿地）；人文要素——交通网（立交桥、各级道路、铁路、地铁、过街天桥、地下通道），境界（区界、街乡镇界、社区界）、居民点及设施（政府机关、企事业单位、高层建筑、居住小区及公共设施）。
专题要素包括：社区工作站、社区服务中心、社区健康服务中心、股份公司、社区警务室、小区管理处。
3.1.5确定地图内容的表示方法与图例研究地图要素的具体表示方法，进行图例符号设计、色彩设计；表示方法突出内容形态及空间分布规律，图例满足系统性、易读性、完备性、逻辑连贯性。
符号与注记表编号符号名称符号样式/比高、线宽多色图色值1 专题要素1.1 街道办事处 5.8 1.2 社区工作站 5.8 1.3 社区服务中心 5.8 1.4 社区健康服务中心5.81.5 社区警务室5.8 1.6 股份公司 3.81.7 小区管理处2.02 居民点及设施2.1 企事业单位2.2 大厦5.82.3 酒店5.82.4 图书馆5.82.5 学校5.82.6 停车场5.82.7 购物中心5.8 2.8 电话厅 5.82.9 亭5.8 2.10 红绿灯 5.82.11 普通建筑K100面：K11，M16，Y242.12 高层建筑立体阴影化2.13 其他区域底色K3,M4,Y11 3 交通网3.1 主干道/快速路a 规划道路0.5K100a0.53.2 次干道0.53.3 铁路3.4 立交桥阴影表示3.5 高架道路阴影表示4 境界4.1 街道界线0.8 K100边缘晕线C49,M51,Y30 C22,M27,Y44.2 社区工作站界线阴影表示C100,M70,Y344.3 小区范围线5 水系、地貌、植被5.1 河流、湖泊、池塘C100面色C105.2 山体晕渲5.3 绿地面色C70,M10,Y1006 注记6.1 专题要素说明6.1.1 街道办事处社区工作站南山街道办粗幼圆（17）M100，Y1006.1.2 社区服务中心服务中心粗幼圆（14）M100，Y100 社区健康服务中心社区警务室股份公司6.2 居民点名称说明6.2.1 本（临）社区注记南山社区粗幼圆（30）M100，Y1006.2.2 村落名南山村粗幼圆（14）K1006.2.3 小区名、花园名向南西苑粗幼圆（15）C100,M34,Y106.2.4 小区管理处管理处粗幼圆（10）K1006.2.5 政府机构人民法院粗幼圆（10）K1006.2.6 企事业单位企业公司幼圆（10）K1006.3 交通说明6.3.1 主干道、铁路南海大道粗黑体（15）K1006.3.2 次干道、立交桥北头东街黑体（10）K1006.4 水系6.4.1 河流、湖泊左斜宋体（15）C100 简要说明编号符号名称符号样式/比高、线宽多色图色值3.1.6确定地图内容概况的原则地图内容选择的顺序原则（1）从主要次要：公路、河流（2）从高级到低级：行政机构，居民点（3）从大到小：湖泊、水库（4）从全局到局部：区域地理特征3.1.7 确定地图图面配置方案（1）图名图名的字体与大小：图名汉字采用宋体，数字采用Times New Roman。
（2）图框图廓由外图廓和内图廓构成。
外图廓用粗实线绘制，内图廓用细实线绘制；外图廓和内图廓之间可填充简洁花纹，添加方里网，注明公里数；内图廓四角点标注经纬度，经纬度为度、分、秒格式。
（3）地理位置示意图采用小比例尺行政区划图显示本级行政区域在上一级行政区域内的位置，位于图幅内右下方。
（4）指北针与玫瑰风向图指北针绘制在图幅内左上角或者右上角（5）比例尺挂图采用数字比例尺或数字比例尺+直线比例尺的形式，比例尺绘于图例内正下端。
图册采用数字比例尺或直线比例尺的形式，比例尺绘于图廓外图幅正下方。
数字比例尺形式如“1:50 000”。
直线比例尺总长度宜为10cm，尺头长为2cm。
（6）图例图例由图形（线条、色块或符号）与文字组成。
图例绘制在图幅内左下角或右下角。
（7）署名与制图日期编制单位和编制日期注于图廓外左下方，制图单位注于图廓外右下方。
3.1.8确定地图制图工艺流程（1）制作地图样图；（2）制定工艺流程；（3）编写地图设计书或地图编制大纲；注意：在设计阶段，初步拟定的设计方案及绘制的样图应经过初步审批后方可正式着手工作。
3.2 地图编绘阶段3.2.1绘制工作底图对编图资料进行数据处理：实测数据展绘，图形图片数据矢量化等，形成原始的工作底图；3.2.2建立基础数据库（1）要素分层注记层：道路注记、其他注记点层：图例点状符号线层：小区范围线面层：交通网、居民点、地貌（山体）、植被特征（绿地）注：已有规范及标准的地图图式按照标准规范进行要素分层。
（2）进行数据格式转换，数据入库注记.dwg—①—注记p.shp—②—注记anno点.dwg—①——点p.shp线.dwg—①——线L.shp面.dwg—①——面L.shp—②—面M.shp1）建立catalog数据库，通过catalog对cad的dwg文件格式转成shp 格式。
2）将“面L.shp”导入到苍穹中拓扑构面，对房屋细小面进行合并处理，得到“面M.shp”。
3）将shp数据全部导入到数据库中，将“注记p.shp”转成注记anno，即标注转注记。
（确保“注记p.shp”已导入数据库，打开label显示，然后convert label to Annotation）4）进行属性编辑，主要是要素类型字段编辑。
3.3 地图整饰阶段3.3.1 地图符号色彩配置（1）导入符号库可以导入已经配置好的标准符号库（如“二调符号库”等），也可以根据自行设计的图例制作符号库。
导入符号库（tool——style manager——add——选择“.style”文件）（2）制作符号库ArcGIS中制作二维符号库的方法可归结为以下四种：基于ArcMap中已有符号制作符号库；基于图片制作符号库；基于TrueType字体制作符号库；多种方式组合制作符号；ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。
在Style. manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple等如下符号类型进行符号制作和组合。
（3）匹配符号库选择已经匹配好图层，右击图层——save as layer file，打开未匹配的图层，右击属性——symbology——import——layer file。
3.3.2 地图注记配置（1）配置原则与被注记物体的位置密切相关，避免遮断重要物体，易读。
（2）字列法则（3）配置要领3.3.3 地图辅助要素整饰（1）图框图廓由外图廓和内图廓构成。
外图廓用粗实线绘制，内图廓用细实线绘制；外图廓和内图廓之间可填充简洁花纹。
图框的外图廓和内图廓之间的填充花纹制作详见附件2.编辑图框：（2）地貌晕渲晕渲图是DEM地表形态表达的一种形式，它通过设置光源的高度角和方位角更形象或者更符合人类视觉的方式展示一个地区的地形。
ArcMap提供了制作晕渲图的工作，采用3D Analyst工具制作精美的晕渲图步骤如下：1）首先确定3D Analyst工具可用如果发现该工具不能使用，可能是没有将该拓展工具加入到工具栏中。
