接地保护与接零保
2023年电气设备接地、接零保护规定
2023年电气设备接地、接零保护规定随着科技的发展和社会的进步，电气设备在人们的日常生活和工业生产中扮演着重要的角色。
为确保电气设备的安全运行，减少电击和火灾的风险，各国都制定了相应的电气安全规范和标准。
根据最新的科技和研究成果，预计在2023年会有一些新的接地、接零保护规定出台。
一、接地保护规定1. 类别分级规定：根据电气设备的使用环境和安全要求，将接地保护分为几个类别，并给出相应的标准。
例如，对于家庭和商业用途的低压电气设备，要求必须采用正确的接地方式，并防止接地线路受到损坏。
2. 必要程度规定：根据电气设备的类型和功率要求，规定了接地的必要程度。
对于重要的电气设备和高功率设备，接地必须经过专业人员检测确认，并采取必要的措施保证接地的可靠性。
3. 接地线规定：规定了接地线的材料、截面和安装要求。
为了保证接地的效果，接地线的材料要求导电性能良好，并具备足够的负载能力。
接地线的截面应根据设备的电流要求和距离要求选择，并按照规定的安装方式进行安装。
4. 接地电阻要求：规定了接地电阻的要求。
接地电阻是衡量接地效果的重要指标，低接地电阻可以有效地排除设备和人体的漏电流，减少电击和火灾的风险。
新规定将进一步降低接地电阻的上限，并要求定期检测和维护接地电阻。
二、接零保护规定1. 必要程度规定：根据不同类型的电气设备和安全要求，规定了接零保护的必要程度。
对于重要的设备和对电气安全要求高的场所，强制要求必须采取接零保护措施，并进行定期检测和维护。
2. 接零线规定：规定了接零线的材料、截面和安装要求。
接零线的材料要求导电性能优良，并具备良好的绝缘性能和机械强度。
接零线的截面应根据设备的电流要求和距离要求选择，并按照规定的方式进行安装。
3. 接零电阻要求：规定了接零线路的电阻要求。
接零电阻是接零保护效果的指标，低接零电阻可以有效减少漏电流和电流过载，减少火灾的风险。
新规定将进一步降低接零电阻的上限，并规定了定期检测和维护的要求。
什么叫保护接地和保护接零保护接地与保护接零的主要区别
保护接地，为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地；保护零线－其实也就是地线，就是其中某根电线接触物体时，让漏保开关能及时跳闸，不击伤人，所称保护零线。
两种接线方式都为保护人身安全起着重要作用。
(1)保护接地。
电气设备因绝缘下降或损坏时，会引起正常情况下不带电的金属外壳带电，人体一旦触及就会发生触电事故，为了保障人身安全，将电气设备正常情况下不带电的金属外壳与接地装置进行良好的连接，称为保护接地。
有了保护接地，当人体触及带电的金属外壳时，由于人体电阻与接地电阻并联，且人体电阻(1500~ 2000Ω)远比接地电阻(要求4Ω)大，所以通过人体的电流要比流经接地装置的电流小得多，对于人的危险程度就显著地减小了。
保护接地通常用于中性点不接地的供电系统，也可用于中性点接地的供电系统。
(2)保护接零。
简称接零，就是将电气设备正常情况下不带电的金属外壳，用导线与供电系统的零线（指零干线或专用保护接零线）进行可靠连接，以达到保护人身安全、防止触电事故发生的目的。
保护接零用于380/220V三相四线制中性点接地的供电系统。
有了保护接零，当设备外壳带电时，故障电流就由相线流经外壳到零线，再回到变压器的中性点。
由于故障回路的电阻、电抗很小，所以故障电流很大，强大的电流能把闸刀开关内的熔丝或熔断器上的熔丝熔断，切断电源，从而就可避免人体遭受触电的危险。
保护接零应由单位统一施工，在零干线上统一引入专用的保护接零线至每个开关柜（箱）及用户。
现在提倡的三相五线制供电（即三根相线、一根中性线N-工作零线和一根保护零线PE），对用户来说十分安全。
如果在每户的电能表后接一只漏电保护器及在进户处采取重复接地措施，则能有效地防止触电事故的发生。
若采用等电位联结，则可不必重复接地。
必须指出，在由同一台配电变压器供电的低压供电系统中，应采取同一种保护方式，即要么全部采用保护接地，要么全部采用保护接零，而不应同时采取保护接地与保护接零这两种不同的保护方式。
保护接地和保护接零的原理
保护接地和保护接零的原理一、保护接地的原理1、保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的金属部分用导线与接地体可靠连接起来的一种保护方式。
2、保护接地是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。
3、保护接地的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源。
4、保护接地通常用于对地绝缘的配电系统，即中性点不接地系统。
1）如上图所示，电气设备若没有采取保护接地，当一相绝缘损坏漏电使金属外壳带电时，操作人员误触及漏电设备，故障电流将通过人体和线路对地绝缘阻抗构成回路。
绝缘阻抗是绝缘电阻和分布电容的并联组合，其接地电流的大小与线路绝缘的好坏、分布电容的大小及电网对地电压的高低成正比。
线路的绝缘越坏，对地分布电容越大、电压越高、触电的危险性越大。
2）如上图所示，漏电设备采取保护接地措施以后，故障电流将会通过接地体流散，流过人体的电流仅是全部接地电流中的一部分，通过人体电流Ib=IeRo/（Ro+Rb），Rb与Ro并联接地电阻Ro越小，流过人体的电流Ib就越小。
人体电阻（一般约为1000Ω）比接地电阻（一般小于4Ω）大的多，根据并联分流公式可知，绝大部分电流通过接地体形成回路，流过人体的电流很小，从而保证了人身安全。
为了限制设备漏电时外壳对地电压不超过安全范围，要求保护接地阻值不大于4Ω。
5、保护接地也有用在中性点接地系统如TT系统的，但有局限性。
1）上图中U为电网电压，Rde和Rpe分别为中性点接地电阻和保护接地电阻，当某相碰壳时，如忽略相线阻抗及电源内阻的影响，则接地电流Ie=U/（Rde+Rpe），若U=220V，Rde=4Ω，Rpe=4Ω则Ie=27.5A。
在接地短路电流Ie作用下，线路保护装置动作切断电源，保证了人身安全。
2）若保护装置未动作，则故障设备外壳对地电压U=IeRpe=27.5×4=110V，若保护接地电阻大于中性点接地电阻，设备外壳的对地电压将会超过110V，危险性更大。
接地保护与接零保护的区别
接地保护与接零保护接地保护：为防止因电气设备绝缘损坏而遭受触电危险，将电气设备得金属外壳与接地体相连,称为接地保护。
接零保护:为防止因电气设备绝缘损坏而使人身遭受触电危险，将电气设备得金属外壳与变电器中性线相连接就称为接零保护。
接地:在电力系统中，将电气设备与用电装置得中性点、外壳或支架与接地装置,用导体作良好得电气联接叫接地。
接零:将电气设备与用电装置得金属外壳与系统零线相连接叫做接零。
接地与接零得目得:一就是为了电气设备得正常工作(工作性接地),另一目得就是为了人身与设备得安全（保护性接地与接零)接地保护适用于三相三线或三相四线制得电力系统。
在这种电网中，凡由于绝缘破坏或其它原因而可能呈现危险电压得金属部份,例如变压器、电动机以及其它电器等得金属外壳与底座均可采用接地保护。
(一般电厂均采用三相四线制系统）接零保护适用于三相四线制中性点直接接地得低压电力系统中，电气设备外壳可采用接零保护。
当采用接零保护时,除电源变压器得中性点必须采取工作接地以外,同时对零线要在规定得地点采取重复接地。
中性点：发电机、变压器与电动机得三相绕组星形联接得公共点称为中性点，如果三相绕组平衡,由中性点到各相外部接线端子间得电压绝对值必然相等.零点:如果中性点就是接地得则该点又称为零点。
中性线:从中性点引出得导线称作中性线;而从零点引出得导线称作零线。
三相五线制系统:三相四线制系统中,除中性线之外，再从电源中性点单独引出一根保护线(ＰＥ线)所形成得系统，称为三相五线制系统。
，通常用在低压配电系统中。
中性线具有如下功能:用来接使用相电压得设备;用来传导三相不平衡电流与单相电流；用来减少负荷中性点得电压偏移。
PE线功能：保障人身安全,防止发生触电及带电外壳时得触电事故.通过保护线（PE),将设备得外露可导电部份得金属外壳接到电源中性点得接地点去。
当电气设备发生单相接地时，即形成单相短路,使设备或系统得保护装置动作，切除故障设备,防止人身触电。
保护接地和保护接零以及重复接地与工作接释义和区别
保护接地和保护接零以及重复接地与工作接释义和区别一、释义1、什么叫接地?在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
2、什么叫接零?将电气设备和用电装置的金属外壳与系统零线相接叫做接零.3、为何要接地和接零?接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地;二是为了人身和设备安全，如保护性接地和接零。
虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。
4、什么是保护接地?保护接地就是把电气设备的外壳、框架等用接地装置与大地可靠地连接，它适用于电源中性点不接地的低压系统中。
如果电气设备的绝缘损坏使金属导体碰壳，由于接地装置的接地电阻很小，则外壳对地电压大大降低。
当人体与外壳接触时，则外壳与大地之间形成两条并联支路，电气设备的接地电阻愈小，则通过人体的电流也愈小，所以可以防止触电。
5、什么是保护接零?保护接零就是在电源中性点接地的低压系统中，把电气设备的金属外壳、框架与中性线或接中干线(三相三线制电路中所敷设的接中干线)相连接。
如果电气设备的绝缘损坏而碰壳，构成“相一中”线短路回路，由于中性线的电阻很小，所以短路电流很大。
很大的短路电流将使电路中保护开关动作或使电路中保护熔丝断开，切断了电源，这时外壳不带电，便没有触电的可能。
6、什么叫重复接地?运行经验表明，在接零系统中，零线仅在电源处接地是不够安全的。
为此，零线还需要在低压架空线路的干线和分支线的终端进行接地;在电缆或架空线路引人建筑或大型建筑物处，也要进行接地(距接地点不超过50m 者除外):或在屋内将零线与配电屏、控制屏的接地装置相连接这种接地叫做重复接地。
7、什么是工作接地?工作接地就是将变压器的中性点接地。
其主要作用是系统电位稳定性，即减轻低压系统由于单相接地、高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。
其次，由于接地配电网中单相接地故障电流可达到几安至几十安，故障比较容易被检测，故障点也比较容易确定。
保护接地与保护接零
（4）直流电力网的接地装置不得利用自然接地体。
2. 人工接地体
人工接地体是采用钢管、角钢、扁钢、圆钢等钢材特意制作而埋入地中的导体。按照机械强度的要求，钢质接地体和接地线的最小尺寸应满足表1；铜、铝接地线只能用于地面以上，其最小尺寸见表2。
右图所示为TT系统采用保护接地极其等效电路。
通过等效电路图我们可以看出人体电阻和保护接地电阻的关系为并联，然后与中性点接地电阻串联，一般情况下 设RE=R0=4Ω，Rb=1700Ω，在380/220V电网中，利用欧姆定律可以求出，接地故障电流IE=27.5A，人体承受的电压UE=Ub=110V。流过人体的电流Ib=65mA＞30mA。
保护接零电路的等效电路
RΦ
RN
Rb
R0
U=220V
设人体电阻RN ＞＞R0(接地电阻)，Rb＞＞RN（零线电阻）时，RΦ—相线电阻，RN—零线电阻，若相线截面为零线的2倍，则RN=2RΦ，利用欧姆定律可以求出此时人体承受的电压Ub=147V。
通过上述分析，我们可以知道，保护接零的有效性在于线路的短路保护装置能否在碰壳短路故障发生后灵敏的动作迅速切断电源。
（1）架空线路干线和长度超过200m的分支线终端及沿线路每100m处； （2）线路引入车间及大型建筑物的第一面配电装置处； （3）采用金属管配线时，金属管与保护零线连接后作重复接地； （4）同杆架设的高低压架空线路的共同敷设段的两端。
对重复接地电阻的要求：
第四节 接地装置
接地装置由接地体和接地线组成。接地体是埋入地中并直接与大地土壤接触的金属导体；接地线是指将电气设备需要接地的部分与接地体连接起来的金属导线。
设另外，由于接地电阻很小，接地短路电流流过时，所产生的压降也很小，故外壳对大地的电压也很低，人站在大地上去碰触外壳时，人体所承受的电压很低，不会有危险。
保护接地与保护接零
保护接地与保护接零在电气系统的设计和维护中，保护接地和保护接零这两个概念无疑是非常重要的。
因为它们直接涉及到系统的安全和稳定性。
本文将就这两个概念进行详细的介绍和论述。
一、保护接地保护接地（即PE）是指将电气设备的导电部分与地面连接起来，以确保工作场所的人员和设备能够得到良好的绝缘和保护，同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。
保护接地一般使用黄绿相间的导线来连接。
具体来说，保护接地在以下几个方面起到了重要的作用：1、防止触电危险。
保护接地可以帮助释放电气设备中的漏电流，从而有效防止电气设备中的漏电流对人体产生的威胁。
2、防止设备损坏。
保护接地可以将电气设备产生的过电压引到地面，从而保护设备的安全。
3、防止静电危险。
保持设备的接地状态还可以有效预防产生静电危险。
4、提升信号质量。
一些信号接口需要保持接地状态，以确保数据和信号的质量不受干扰。
二、保护接零电气设备的保护接零（即PE/N）是指将电气设备的导电部分与0V（零位）相连接的一种电气保护措施。
其作用是将设备的零位有效地与地面连接起来，从而保护设备的安全和稳定运行。
通常情况下，保护接零和保护接地是同时存在的。
具体来说，保护接零可以在以下几个方面起到重要作用：1、确保电气设备的安全性。
保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。
2、提升设备的工作效率。
保护接零可以有效降低环境中电气噪声和干扰，从而提升设备的工作效率。
3、加强设备的稳定性。
保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。
三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。
但是，它们也存在一些区别。
1、连接方式不同。
保护接地是将设备的导电部分与地面连接，而保护接零是将设备的导电部分与零位相连。
2、作用不同。
保护接地主要是防止漏电流对设备和人员产生危害，同时降低环境中电气噪声和干扰；而保护接零则更加侧重于保证设备的稳定和安全运行。
保护接地与保护接零基础知识
穿线钢管等。
2 保护接零
在工作点接地的供电系统中，把与带电体相绝缘的金属外 壳与中线（或专用保护线）相联。这种方法适用于变压器中性 点接地系统。
3、保护接地与保护接零的适用范围 （1）电机、变压器、电器、照明器具、携带式及移动式用
电器具的底座和外壳。 （2）电器设备的传动装置。 （3）配电屏及控制屏的框架。 （4）室内外配电装置的金属架构和混凝土的架构，以及靠
保护接地与保护接零基础知识 1、保护接地
将用电设备与带电体相绝缘的金属外壳跟接地极作金属联接。
（1）不接地时用电有危险。若绝缘良好，外壳不带电，人触及 外壳无危险。若绝缘破坏，外壳带电，此时人若触及外壳，则通 过另外两相对地的漏电阻形成回路，造成触电事故。
（2）保护接地时用电安全。人若触及带电的外壳，人体电阻和 接地电阻相互并联，再通过另外两相对地的漏电阻形成回路。因 为人体电阻比接地电阻大得多。故流过人体的电流小得多，通常 小于安全电流0.01A，保证了安全用电。
设备接零保护与接地保护混接的原因
设备接零保护与接地保护是电气系统中常见的两种保护方式，它们分别用来保护设备和人员免受电击和其他电气危险的影响。
然而，在一些情况下，这两种保护方式可能会混接，这种情况可能带来一些潜在的危险。
本文将探讨混接设备接零保护与接地保护的原因。
1. 设备接零保护和接地保护的概念1.1 设备接零保护设备接零保护是一种通过将电气设备连接到零序导体或其他地点来保护设备免受绝缘故障带来的危险的保护方式。
设备接零保护通常是通过接地故障绕组或设备外壳上的接地线来实现的。
当设备接零保护动作时，电气系统会自动切断电源，从而避免电气危险。
1.2 接地保护接地保护是一种通过将电气系统的非电压部分连接到地面来保护人员免受触电危险的保护方式。
接地保护通常是通过接地线、接地极或接地电极来实现的。
当电气系统发生漏电或接触电气设备时，接地保护系统会立即切断电源，以保护人员免受触电危险。
2. 混接设备接零保护与接地保护的原因2.1 误操作在一些情况下，电气工程师或操作人员可能会误将设备的接零保护系统与接地保护系统相混，例如错误地将设备的接地线连接到设备接零端子，导致混接情况的发生。
2.2 设备设计缺陷有些电气设备在设计或制造过程中存在缺陷，可能导致设备接零保护与接地保护混接，例如设备内部绕组接地故障或接地线连接不当。
2.3 维护和安装错误一些维护人员或安装人员在设备维护或安装过程中可能会出现错误，如将设备的接零线接错位置或接地线接错位置，从而导致混接情况的发生。
3. 混接设备接零保护与接地保护的危险3.1 触电危险当设备接零保护与接地保护混接时，可能会导致设备本身或者交流接地，从而增加触电风险，对人员和设备构成危险。
3.2 绝缘故障当设备接零保护与接地保护混接时，可能会导致设备绝缘故障，进而影响设备的正常运行。
3.3 电气火灾当设备接零保护与接地保护混接时，可能会增加电路的接地故障发生的概率，进而引发电气火灾，对人员和设备造成严重危害。
4. 防范混接设备接零保护与接地保护的措施4.1 定期检查和维护对电气设备的接零保护和接地保护系统进行定期检查和维护，确保设备运行正常，避免混接情况发生。
接地保护与接零保护
接地保护与接零保护一、重复接地在低压TN供电系统中，除电源变压器的中性点必须工作接地外，零线必须做重复接地。
其接地电阻小于10Ω.重复接地是指零线（PEN线、PE线）的一处或多处通过接地体再次与大地做良好的金属连接。
重复接地的作用是：1、降低漏电设备外壳的对地电压，缩短漏电故障持续时间；2、减轻零线断线时的触电危险；3、减轻或消除三相负荷严重不平衡时，零线上可能出现危险的对地电压；4、改善架空线路的防雷性能。
采用TN保护接零系统中，零线应在下列处所进行重复接地：1、架空配电线路干线每相隔1Km处和分支线的终端；2、架空线路或电缆线路引入车间或大型建筑物的进线处，重复接地可设在第一支持物或电源进线柜处。
3、采用金属管配线时，应将金属管和零线连接后做重复接地；4、做防雷保护的电气设备，必须同时作重复接地，同一台电气设备的重复接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。
二、保护接地①为了防止因电气设备的绝缘损坏而使人身遭受触电的危险，将电气设备的金属外壳与接地体作良好的金属连接，叫保护接地。
电气设备正常运行时，不带电的金属外壳及架构等的接地均属于保护接地。
②采用保护接地的电气设备一旦绝缘损坏发生碰壳时，漏电电流可以通过接地装置向大地中流散，从而降低设备外壳的对地电压，避免人身触电危险。
③根据规程规定，保护接地适用于三相三线制中性点不直接接地的电力系统以及三相四线制中性点接地的原有公用系统中（由公用变压器供电的低压用户）。
④保护接地的接地电阻值，一般不应大于4Ω.三、保护接零①为了防止因电气设备的绝缘损坏而使人身遭受触电危险，将电气设备正常运行时不带电的金属外壳及架构与变压器的中性点引出的零线（PEN线PE线）相连接，称为保护接零。
②采用保护接零的电气设备一旦绝缘损坏发生碰壳时，由于设备外壳与零线相连接，可形成很大的短路电流，从而使保护装置动作，使漏电设备切断电源。
③保护接零的方式适用于三相四线制中性点直接接地的电力系统中有专用变压器的用户以及由小区配电室供电的低压用户(由公用变压器供电者除外)对接零系统的安全技术要求是：①电源侧中性点必须进行工作接地，其接地电阻值不应大于4Ω；②零线应在规定的地点作重复接地，其接地电阻不应大于10Ω；③零线上不得装设熔断器及开关；④零线截面积的选择应符合规程要求，主干零线的截面不小于相线截面50%。
电力客户如何正确选择和使用接地保护与接零保护
电力客户如何正确选择和使用接地保护和接零保护在电力系统中，接地保护和接零保护是重要的保护措施，它们能够防止电力系统发生触电事故，并保护设备的安全。
本文将从接地保护和接零保护的基本概念、选择和使用要点等多方面进行介绍，旨在帮助电力客户更好地理解并正确使用这两种保护措施。
接地保护的基本概念接地保护是指在电力系统中出现电气设备或线路因温度过高、负载过重、短路故障等突发情况而发生接地故障时，能够自动将带电体与地面分开，切断故障电流，保护人身安全和设备的完好性。
接地保护的分类按作用方式划分，可分为零序接地保护和小电流接地保护。
其中，零序接地保护是指在电力系统中，当接地故障时能够及时将故障信号传递给保护装置，以使保护功能得以启动，达到及时切断电源的目的。
而小电流接地保护则是指在电力系统中，能够感知单相接地故障，并启动保护动作，确保电力系统的可靠运行。
按接地方式划分，可分为电源侧接地保护、负荷侧接地保护和中性点接地保护。
其中，电源侧接地保护是将额定电压挂接在母线上，当母线发生接地故障时及时切断故障电流。
负荷侧接地保护则是将额定电压接在负荷的辅助接线柜上，在负荷侧实现接地保护。
中性点接地保护则是将中性点接地，使设备在运行时保持合理的电势，便于进行维护和管理。
接地保护的基本原理接地保护是利用接地故障时产生的巨大电流，使保护装置产生电信号，然后启动电源自动切断，保护系统正常工作。
接地保护的基本原理是通过测量故障点的接地电流，并将其与设定值作比较，从而识别出故障点的位置，并启动保护动作，保护系统的安全。
接零保护的基本概念接零保护是指在接地故障发生时，将各相电流导入接零保护器，通过相序比较和计算，自动实现对电源的断开和保护。
接零保护的分类按照保护功能，接零保护分为两种，即全相序接零保护和部分相序接零保护。
其中，全相序接零保护是指必须同时检测三相电流的接零保护，即电源出口只要有一相接地，就会启动保护。
部分相序接零保护是指可以选择单相或两相接地时启动保护，这种接零保护适用于两点式系统中的零序检测。
接地保护和接零保护的区别
接地保護和接零保護的區別以保護人身安全為目的，把電氣設備不帶電的金屬外殼接地或接零，叫做保護接地及保護接零。
一、保護接地在中性點不接地的三相電源系統中，當接到這個系統上的某電氣設備因絕緣損壞而使外殼帶電時，如果人站在地上用手觸及外殼，由於輸電線與地之間有分佈電容存在，將有電流通過人體及分佈電容回到電源，使人觸電，如圖6-7-13所示。
在一般情況下這個電流是不大的。
但是，如果電網分佈很廣，或者電網絕緣強度顯著下降，這個電流可能達到危險程度，這就必須採取安全措施。
圖6-7-13 沒有保護接地的電動機一相碰殼情況保護接地就是把電氣設備的金屬外殼用足夠粗的金屬導線與大地可靠地連接起來。
電氣設備採用保護接地措施後，設備外殼已通過導線與大地有良好的接觸，則當人體觸及帶電的外殼時，人體相當於接地電阻的一條並聯支路，如圖6-7-14所示。
由於人體電阻遠遠大於接地電阻，所以通過人體的電流很小，避免了觸電事故。
圖6-7-14 裝有保護接地的電動機一相碰殼情況保護接地應用於中性點不接地的配電系統中。
二、保護接零（一）保護接零的概念所謂保護接零（又稱接零保護）就是在中性點接地的系統中，將電氣設備在正常情況下不帶電的金屬部分與零線作良好的金屬連接。
圖6-7-15是採用保護接零情況下故障電流的示意圖。
當某一相絕緣損壞使相線碰殼，外殼帶電時，由於外殼採用了保護接零措施，因此該相線和零線構成回路，單相短路電流很大，足以使線路上的保護裝置（如熔斷器）迅速熔斷，從而將漏電設備與電源斷開，從而避免人身觸電的可能性。
圖6-7-15 保護接零保護接零用於３８０/2２０Ｖ、三相四線制、電源的中性點直接接地的配電系統。
在電源的中性點接地的配電系統中，只能採用保護接零，如果採用保護接地則不能有效地防止人身觸電事故。
如圖6-7-16所示，若採用保護接地，電源中性點接地電阻與電氣設備的接地電阻均按４Ω考慮，而電源電壓為２２０Ｖ，那麼當電氣設備的絕緣損壞使電氣設備外殼帶電時，則兩接地電阻間的電流將為：圖6-7-16 中性點接地系統採用保護接地的後果熔斷器熔體的額定電流是根據被保護設備的要求選定的，如果設備的容易較大，為了保證設備在正常情況下工作，所選用熔體的額定電流也會較大，在２７.５Ａ接地短路電流的作用下，將不斷熔斷，外殼帶電的電氣設備不能立即脫離電源，所以在設備的外殼上長期存在對地電壓Ｕd，其值為：Ｕd=２7.５×４=１1０V顯然，這是很危險的。
保护接地与保护接零
保护接地与保护接零一、保护接地（一）保护接地定义：将电气设备正常时不带电的，但可能带有危险电压（36V以上）的金属外壳、构架等与埋设在地下的接地极用金属线连接起来，以减少漏电时金属外壳对地的电压的设施叫保护接地。
保护接地一般用于中性点不接地系统，井下接地网接地电阻值≯2Ω（二）保护接地作用：在井下电网中，当电气设备内部绝缘损坏而使内部某相带电体碰壳时，外壳便成为带电体，若人体碰触外壳，故障电流将会通过人体和接地装置并联入地，再经过电网对地的绝缘电阻和电容回到电源，接地装置起到分流作用，大大降低流经人体的故障电流，确保人身安全。
（三）接地装置的定义：接地极以及与它相连接的接地线称接地装置。
（四）接地装置的规格：1、接地极规格（1）主接地极设置在井下主副水仓，采用钢板制作：S≮0.75m²，δ≮5mm （2）局部接地极设置在巷道水沟或其他就近的潮湿处：钢板制作：S≮0.6m²，δ≮3mm钢管制作：Ø≮35mm，L≮1.5m，钻20个Ø≮5mm的透眼，垂直埋设，深度1.5m Ø≮22mm，L≮1m，钻10个Ø≮5mm的透眼，2根，垂直埋设，深度≮0.75m，两根接地极相距5m以上2、辅助接地母线：（1）采用裸铜线：S≮25mm²（2）采用镀锌铁线：S≮50mm²（3）采用扁钢：截面积S≮50mm²,δ≮4mm3、接地线的连接用M10mm以上的镀锌螺栓加防松装置（弹簧垫、螺帽）或双螺帽，扁钢连接时连接处不少于两道紧固螺栓，铜线同扁钢连接时加用卡爪或平垫。
（五）下列地点应装设局部接地极1、采区变电所（包括移动变电站和移动变压器）2、装有电气设备的硐室和单独装设的高压电气设备3、低压配电点或装有3台以上电气设备的地点4、无低压配电点的采煤工作面巷道以及变电所单独供电的掘进工作面，至少分别设置1个局部接地极5、连接高压动力电缆的金属连接装置二、保护接零（一）保护接零定义：把在故障状态下可能呈现危险的对地电压的设备金属外壳同电网的零线可靠地连接起来，称电气设备的保护接零。
电气设备接地、接零保护规定
电气设备接地、接零保护规定
电气设备的接地和接零保护是保障人员安全和设备正常运行的重要措施。
以下是关于电气设备接地和接零保护的一些规定：
1. 接地保护：电气设备的金属外壳、导体和其他可导电部分应该通过接地电缆与地面连接，形成可靠的接地路径。
接地的目的是保护人员免受电击，特别是在设备发生故障时。
2. 接零保护：接零保护是指将电气设备的零线与地线连接，形成一个低阻抗的回路。
接零保护的目的是保护人员免受电气设备故障时的触电风险。
在正常情况下，接零保护不会发生电流流动，只有在设备发生故障时，才会有电流流过接零线。
3. 接地电缆：接地电缆应该具备足够的导电能力和机械强度，能够抵抗电线的短期过载和短路电流。
接地电缆应该符合国家或地方的相关标准和规定。
4. 接地电极：接地电极是将电气设备的接地电缆连接到地面的设施。
常用的接地电极包括接地棒、接地网和接地塔等。
5. 接地系统：接地系统是由接地电缆、接地电极和其他设备组成的整体。
接地系统的设计和安装应该符合国家或地方的相关标准和规定。
需要注意的是，具体的接地和接零保护规定可能会因地域和行业的不同而有所变化。
因此，在进行电气设备的接地和接零保护时，应该参考和遵守当地的法律法规和行业标准。
第 1 页共 1 页。
保护接地和保护接零有什么区别
保护接地和保护接零有什么区别保护接地与保护接零的概念及保护原理是完全不一样的，很有必要将其两者加以区分，以减少实际工作中的误解。
我们平常所见到的保护接地线分为接零保护和接地保护。
接零保护是电气设备外壳与保护零线相连接，一旦电气设备外壳带电，立即形成相线、设备外壳与保护零线的单相短路，短路电流很大，电路中的保护元器件会快速跳闸，从而保护了人身安全。
接零保护的原理是促使跳闸，接地保护是设备外壳通过地线与接地体相连接，因为接地电阻很小，一旦电气设备漏电，电流会通过地线进入接地体，此时电气设备外壳的电压就是通过地线的电流与接地电阻的乘积；该电压将远低于相电压，因此接地保护原理就是降低电气设备外壳的对地电压。
保护接地的主要作用是，如果未采用保护接地，当电动机某一相绕组的绝缘损坏使外壳带电时，人体站在地上触及外壳，相当于单相触电。
由于输电线与地之间分布电容的存在，这时相线、人体、地、分布电容形成一闭合回路。
接地电流(经过故障点流入地中的电流)的大小取决于人体电阻，若电阻数值很小，就有触电的危险。
如果采用了保护接地，当人体站在地上触及带电外壳时，由于人体电阻与接地电阻并联，而通过接地电阻都小于4Ω，而人体电阻一般在1000Ω以上，比接地电阻大得多，所以通过人体的电流很小，从而保证了人身安全。
对于中性点接地的三相四线制供电系统，采用保护接地是不能起到保护作用的；因为人体电阻比接地电阻大很多，所以事故时流经人体的电流可达100mA以上，这么大的电流对人体来说是非常危险的。
保护接零的主要作用是当电气设备发生某一相碰壳故障时，由于存在保护接零导线，因此短路电流经零线而成闭合回路，将碰壳短路变成单相短路。
又由于零线电阻很小，所以短路电流很大，将使供电线路上的熔断器或低压断路器以最短的时间自动断开，切除电源，使外壳不带电，以消除触电危险。
同时，由于回路的电阻远小于人体电阻，因此在可路未断开之前的短时间内，短路电流几乎全部通过接零回路，而通过人体的电流接近于零。
接地保护和接零保护
接地保护和接零保护什么是接地保护，什么是接零保护，接地保护和接零保护的区别是什么？1、什么是保护接地？接地保护又常称保护接地，就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏使外壳带电时，操作人员接触设备外壳而触电。
使电工设备的金属外壳接地的措施。
可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体，以保证人身安全。
所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。
接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。
如果家用电器未采用接地保护，当某一部分的绝缘损坏或某一相线碰及外壳时，家用电器的外壳将带电，人体万一触及到该绝缘损坏的电器设备外壳（构架）时，就会有触电的危险。
相反，若将电器设备做了接地保护，单相接地短路电流就会沿接地装置和人体这两条并联支路分别流过。
一般地说，人体的电阻大于1000欧，接地体的电阻按规定不能大于4欧，所以流经人体的电流就很小，而流经接地装置的电流很大。
这样就减小了电器设备漏电后人体触电的危险。
什么情况下采用保护接地？在中性点不接地的低压系统中，在正常情况下各种电力装置的不带电的金属外露部分，除有规定外都应接地。
如：1）电机、变压器、电器、携带式及移动式用电器具的外壳。
2）电力设备的传动装置。
3）配电屏与控制屏的框架。
4）电缆外皮及电力电缆接线盒，终端盒的外壳。
5）电力线路的金属保护管，敷设的钢索及起重机轨道。
6）装有避雷器电力线路的杆塔。
7）安装在电力线路杆塔上的开关、电容器等电力装置的外壳及支架。
保护接地与接零保护各适用于什么场合？在中性点直接接地的低压电力网中，电力装置应采用低压接零保护。
在中性点非直接接地的低压电力网中，电力装置应采用低压接地保护。
电气设备接地、接零保护规定
电气设备接地、接零保护规定
电气设备的接地和接零保护是保障人身安全和设备正常运行的重要措施。
以下是常见的电气设备接地和接零保护规定：
1. 接地保护：电气设备的外壳部分应该通过专用的接地装置与地电位连接，形成有效的接地保护。
接地系统应该符合国家的相关标准，例如中国的《电气安全标准》GB 50169、美国的《国家电气代码》(National Electrical Code)等。
2. 设备接地导线：电气设备的接地导线应选择导电性能良好、耐腐蚀的材料，截面积应满足标准规定的要求。
导线的接地连接应可靠，接头应使用合适的接头或者连接器固定。
3. 接零保护：电气设备应设有可靠的接零保护装置，确保电气设备的零线与系统的零线连接，防止触电危险。
接零保护装置可以是专用的接零导线，也可以是可靠的接地接零装置。
4. 设备接零导线：电气设备的接零导线应选择符合要求的导电材料，截面积应满足标准规定的要求。
接零导线的连接应可靠，接头应使用合适的接头或者连接器固定。
5. 接地电阻：电气设备的接地电阻应满足标准规定的要求。
一般来说，低压电气设备的接地电阻不应大于4欧姆，高压电气设备的接地电阻不应大于1欧姆。
以上是常见的电气设备接地和接零保护规定，具体的规定和要求应根据当地的电气安全标准或法律法规确定。
在设计、安装
和使用电气设备时，应严格按照相关规定执行，确保人员和设备的安全。
什么是保护接地与保护接零
什么是保护接地与保护接零电气设备的绝缘性能，是保证人身生命安全和电气设备安全以及正常生产工作的前提条件。
为了实现这些保护功能，在用电过程中必须对电气设备进行保护接地和保护接零。

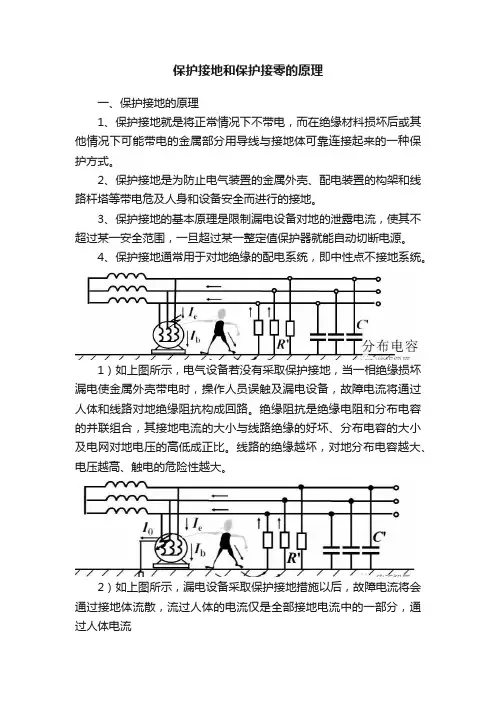

•什么是保护接地呢？•保护接地就是在正常情况下，电气设备的金属外壳与带电部分是绝缘的，正常情况下设备的外壳不会带电，但是如果由于电气设备内部绝缘体的老化或者损坏，与外壳短接在一起时，电源就会传递到用电设备的金属外壳上来，由此电气设备的外壳就会带电。
如果外壳没有接地，这时如果操作设备的人员碰到带电的电气设备外壳，电流就会经过人体回到电源形成回路，此时操作人员就会触电。
•如果电气设备的外壳是接地的，那么当操作人员碰到电气设备外壳后，由于接地的电阻值远远小于人体的电阻值，所以大部分电流会经过接地装置形成回路，电流就会通过地线流入大地，而经过人体的电流很小几乎没有，对人身的伤害也就降低了。
如果当漏电电流较大时，线路中的漏电保护器就会动作跳闸，从而切断线路的电源，对人体实现保护作用。
保护接地适用于不接地的电网系统中，在该系统中主要是正常情况下不带电，但由于绝缘损坏或由于其它原因可能出现危险电压的金属导体部分，均应采用保护接地措施。
什么是保护接零？•保护接零是指在中性点接地系统中，将电气设备正常情况下运行时不带电的金属部分与外壳连接的金属构架与系统的中性线连接起来，以来实现保护人身安全的目的。
•如下图所示，保护接零线路中，电气设备的金属外壳，底座等与线路中的中性线连接起来。
当电气设备的绝缘损坏会导致其中的一相与外壳相连，导致外壳带电。
由于外壳采用了保护接零的措施，此时形成相线与中性线的单相短路，由于短路电流较大使线路中的保护装置迅速动作，切断电源实现保护功能。
•保护接零主要用于1000伏以下，电源中性点直接接地的供电系统中。
常见于变压器低压侧中性点接地的380v/220v三相四线制电网中，如应急照明及消防供电等需要自用配电变压器的系统中。
保护接地或保护接零的安全技术措施
保护接地或保护接零的安全技术措施
1.接地保护：
-地线的选择：选择合适的规格和材料的地线，确保能够良好地导电并承受故障电流。
-接地电极的布置：接地电极应埋入湿润的土壤中，与其他金属结构物保持良好的连接。
-接地线路的布置：接地线路应短而直，减少电流的损失和电阻的增加。
-接地线路的保护：接地线路应保持良好的绝缘状态，避免受到机械损坏、物理冲击或化学腐蚀。
2.接零保护：
-零线的选择：选择合适的规格和材料的零线，确保能够良好地导电并承受故障电流。
-零线的连接：零线应与设备或电路的相关部件良好地连接，确保电流能够顺利地流回电源。
-零线的绝缘：零线应与其他金属结构物保持良好的绝缘状态，避免产生电流回路之外的故障。
-零线的安全排列：零线应与其他电源线路、信号线路等分开排列，避免交叉干扰和意外触碰。
3.综合保护：
-接地电阻的监测：定期检测接地电阻，确保接地系统的导电性能良好。
-漏电保护器的安装：安装适当的漏电保护器，能够及时检测到漏电，并切断电源，保护人身安全。
-绝缘测试：定期对设备或电路进行绝缘测试，确保设备的绝缘性能
良好，避免漏电故障。
-接地系统的标识和警示：对接地系统进行明显的标识和警示，提醒
工作人员注意接地系统的存在和安全性。
需要注意的是，保护接地或接零的安全技术措施应该由专业人员进行
设计和施工，以确保采用合适的方法和符合相关标准和规范。
此外，定期
的检测和维护也是必要的，以确保保护措施的有效性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地保护与接零保护的区别接地保护与接零保护接地保护：为防止因电气设备绝缘损坏而遭受触电危险，将电气设备的金属外壳与接地体相连，称为接地保护。
接零保护：为防止因电气设备绝缘损坏而使人身遭受触电危险，将电气设备的金属外壳与变电器中性线相连接就称为接零保护。
接地：在电力系统中，将电气设备和用电装置的中性点、外壳或支架与接地装置，用导体作良好的电气联接叫接地。
接零：将电气设备和用电装置的金属外壳与系统零线相连接叫做接零。
接地与接零的目的：一是为了电气设备的正常工作(工作性接地)，另一目的是为了人身和设备的安全(保护性接地和接零)接地保护适用于三相三线或三相四线制的电力系统。
在这种电网中，凡由于绝缘破坏或其它原因而可能呈现危险电压的金属部份，例如变压器、电动机以及其它电器等的金属外壳和底座均可采用接地保护。
(一般电厂均采用三相四线制系统)接零保护适用于三相四线制中性点直接接地的低压电力系统中，电气设备外壳可采用接零保护。
当采用接零保护时，除电源变压器的中性点必须采取工作接地以外，同时对零线要在规定的地点采取重复接地。
中性点：发电机、变压器和电动机的三相绕组星形联接的公共点称为中性点，如果三相绕组平衡，由中性点到各相外部接线端子间的电压绝对值必然相等。
零点：如果中性点是接地的则该点又称为零点。
中性线：从中性点引出的导线称作中性线；而从零点引出的导线称作零线。
三相五线制系统：三相四线制系统中，除中性线之外，再从电源中性点单独引出一根保护线(PE线)所形成的系统，称为三相五线制系统。
，通常用在低压配电系统中。
中性线具有如下功能：用来接使用相电压的设备；用来传导三相不平衡电流和单相电流；用来减少负荷中性点的电压偏移。
PE线功能：保障人身安全，防止发生触电及带电外壳时的触电事故。
通过保护线(PE)，将设备的外露可导电部份的金属外壳接到电源中性点的接地点去。
当电气设备发生单相接地时，即形成单相短路，使设备或系统的保护装置动作，切除故障设备，防止人身触电。
电气设备因绝缘下降或损坏时，会引起正常情况下不带电的金属外壳带电，人体一旦触及就会发生触电事故，为了保障人身安全，需要采取保护接零或保护接地措施。
将电气设备在正常情况下不带电的金属外壳与接地装置进行良好的连接，叫做保护，简称接地。
有了保护接地，当人体触及到带电的金属外壳是时，由于人体电阻与接地电阻并联，且人体电阻（约1千欧左右）远比接地电阻（约4欧）大，所以通过人体的电流要比流过经接地装置的电流小得多，对于人的危险程度就显著地减小了。
保护接地通常用于中性点不接地的电力系统，也可用于中性点接地的电力系统。
将电气设备在正常情况下不带电的金属外壳，用导线与电力系统的零线可靠连接，这就是保护接零，保护接零用于380伏或220伏中性点接地的电力系统。
有了保护接零，当设备外壳带电时，故障电流就由火线流经设备外壳到零线，再回到变压器的中性点，由于故障回路的电阻，电抗很小，所以故障电流很大，强大的电流能把闸刀开关内或熔断器内的保险丝熔断，切断电源，从而就可避免人体遭受触电的危险。
保护接零必须由单位统一施工，在零干线上统一引入专用的保护接零线至每个住户。
要没有统一施工，每家每户自行从自家的零线（实际是零支线）上采取所谓的“保护接零”，是很危险的，应禁止。
接地保护也叫第三种接地保护措施，就是把可能发生漏电的设备外壳使用可靠的接地线连接到大地。
接零保护是把设备外壳连接到中性线后在电力变压器侧集中接地，由于电力线路中零线可能有比较大的电流，零线就可能存在接头发热接触不良的危险，所以零线保护的可靠性就比较差，现在已经不使用这种保护方式了。
根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
（ 1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接，而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。
这种供电系统的特点如下。
1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统不宜在380/220V供电系统中应用。
3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的施工单位是采用TT 系统，施工单位专门安装一组接地装置，引出一条专用接地保护线，以减少需接地装置钢材用量，如图1-2 所示。
把新增加的专用保护线PE 线和工作零线N 分开，其特点是：a.共用接地线与工作零线没有电的联系；b.正常运行时，工作零线可以有电流，而专用保护线没有电流；c. TT 系统适用于用电设备容量小且很分散的场合。
（ 2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为（220V）短路电流，这个电流很大，是TT 系统的很多倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。
TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示，如图1-3 所示。
这种供电系统的特点如下。
1 ）由于三相负载不平衡，工作零线上有不平衡电流，在线路上产生一定的电位差，所以与保护线所联接的电气设备金属外壳对大地有一定的电压。
2 ）如果工作零线断线，则保护接零的漏电设备外壳带电（对地220V！）。
3 ）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。
4 ）TN-C 系统干线上使用漏电保护器时，漏电保护器后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断开。
所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5 ）TN-C 方式供电系统只适用于三相负载基本平衡（无220V负载）情况。
（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，如图1-4 所示，TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线PE 不许断线，也不许进入漏电开关作工作零线。
4 ）干线上使用漏电保护器，漏电保护器下不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
5 ）TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在工程施工前的“三通一平”（电通、水通、路通和地平——必须采用TN-S 方式供电系统。
（ 5 ）TN-C-S 方式供电系统在施工临时用电中，如果前部分是（没有220V负载的）TN-C 方式供电，而施工规范规定施工现场必须采用TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出PE 线，如图1-5 所示。
这种系统称为TN-C-S 供电系统。
TN-C-S 系统的特点如下。
1 ）工作零线N 与专用保护线PE 相联通，如图1-5总开关箱后线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。
总开关箱后面PE 线上没有电流，即该段导线上没有电压降，因此，TN-C-S 系统可以降低电气设备外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于N 线的负载不平衡电流的大小及N线在总开关箱前线路的长度。
负载不平衡电流越大，N线又很长时，设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大，而且在PE 线上应作重复接地。
2 ）PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电，规范规定：有接零保护的零线不得串接任何开关和熔断器。
3 ）对PE 线除了在总箱处必须和N 线相接以外，其他各分箱处均不得把N 线和PE 线相联，PE 线上不许安装开关和熔断器，且联接必须牢靠。
通过上述分析，TN-C-S 供电系统是在TN-C 系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时，TN-C-S 系统在施工用电实践中效果还是可行的。
但是，在三相负载不平衡、施工工地有专用的电力变压器时，必须采用TN-S 方式供电系统。
（ 6 ）IT 方式供电系统I 表示电源侧没有工作接地，或经过高阻抗接地。
第二个字母T 表示负载侧电气设备进行接地保护，如图1-6 所示。
IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如连续生产装置、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
从图1-6 可见，在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成回路，保护设备不一定动作，这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在施工工地上很少见，我们公司的35KV、10KV、6KV系统采用这种IT方式。
IT方式的缺点很明显，线路单相接地时，其余两相对地电压达到线电压，对用电设备的过电压要求很高。
去年施工三线架空线被施工单位撞断，二电站6KV系统B相接地，A、C两相对地电压升高1.732倍，引起二催化6KV电压互感器因过电压烧毁，主风机跳闸，影响装置正常生产供电线路符号小结1 ）国际电工委员会（IEC ）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。
如T 表示是中性点直接接地；I 表示所有带电部分绝缘（不接地）。
2 ）第二个字母表示用电装置外露的金属部分对地的关系。
如T 表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N 表示负载采用接零保护。
