天线接收灵敏度优化设计

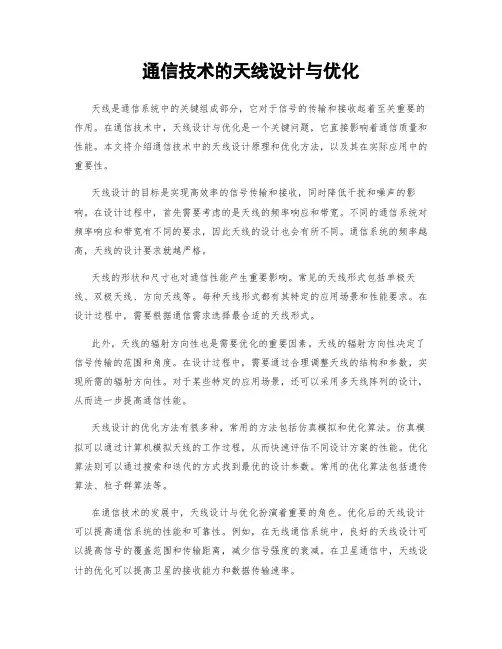

通信技术的天线设计与优化
通信技术的天线设计与优化天线是通信系统中的关键组成部分，它对于信号的传输和接收起着至关重要的作用。
在通信技术中，天线设计与优化是一个关键问题，它直接影响着通信质量和性能。
本文将介绍通信技术中的天线设计原理和优化方法，以及其在实际应用中的重要性。
天线设计的目标是实现高效率的信号传输和接收，同时降低干扰和噪声的影响。
在设计过程中，首先需要考虑的是天线的频率响应和带宽。
不同的通信系统对频率响应和带宽有不同的要求，因此天线的设计也会有所不同。
通信系统的频率越高，天线的设计要求就越严格。
天线的形状和尺寸也对通信性能产生重要影响。
常见的天线形式包括单极天线、双极天线、方向天线等。
每种天线形式都有其特定的应用场景和性能要求。
在设计过程中，需要根据通信需求选择最合适的天线形式。
此外，天线的辐射方向性也是需要优化的重要因素。
天线的辐射方向性决定了信号传输的范围和角度。
在设计过程中，需要通过合理调整天线的结构和参数，实现所需的辐射方向性。
对于某些特定的应用场景，还可以采用多天线阵列的设计，从而进一步提高通信性能。
天线设计的优化方法有很多种，常用的方法包括仿真模拟和优化算法。
仿真模拟可以通过计算机模拟天线的工作过程，从而快速评估不同设计方案的性能。
优化算法则可以通过搜索和迭代的方式找到最优的设计参数。
常用的优化算法包括遗传算法、粒子群算法等。
在通信技术的发展中，天线设计与优化扮演着重要的角色。
优化后的天线设计可以提高通信系统的性能和可靠性。
例如，在无线通信系统中，良好的天线设计可以提高信号的覆盖范围和传输距离，减少信号强度的衰减。
在卫星通信中，天线设计的优化可以提高卫星的接收能力和数据传输速率。
总结而言，通信技术中的天线设计与优化是一个重要的研究领域。
通过合理的天线设计和优化方法，可以提高通信系统的性能，并满足不同应用场景的需求。
未来，随着通信技术的不断发展，天线设计与优化将继续发挥其重要作用，推动通信技术的进步与创新。
微波天线参数设计与优化
微波天线参数设计与优化随着信息时代的到来，我们对于通讯的依赖也越来越大。
微波通讯技术被广泛应用在卫星通讯、雷达系统等方面。
在这些系统中，微波天线是其中一个不可或缺的部分。
天线的性能对于系统的整体性能有着非常重要的影响。
因此，微波天线的参数设计与优化显得尤为重要。
微波天线的参数设计中，最基本的参数是工作频率。
一个天线的良好性能必须在它的工作频率范围内得到保证。
同时，天线的频带宽度也是一个重要的参数。
频带宽度越大，天线的适用范围就越广。
天线的增益也是一个非常重要的参数。
天线的增益越高，其接收到的信号强度就越大，同时天线的信噪比也就越高。
然而，增益也会带来天线的方向性，这也是需要在实际应用中加以控制的。
另外一个重要的参数是天线的极化方式。
在微波通讯系统中，常用的极化方式有线偏振和圆偏振，其中圆偏振相对线偏振来说具有更好的兼容性和抗干扰能力。
因此，在天线参数设计中，我们需要根据具体应用来选择合适的极化方式。
除了以上基本参数外，仍有一些其他的参数可以通过优化来提高天线的性能。
天线的方向性可以通过设计天线的辐射系数来进行调整，这可以进一步提高天线的接收灵敏度和信噪比。
另外，设计天线的材料和结构也可以进一步降低天线的回波损耗和提高天线的工作频率范围等。
在实际应用中，为了更好地满足用户需求，我们可以根据具体情况对微波天线进行自适应设计。
通过使用计算机模型和仿真技术，我们可以针对特定的应用场景，进行精细的参数调整和优化。
这种自适应设计技术已经被广泛应用于现代微波通讯系统中，并为系统的发展带来了巨大的推动力。
总之，微波天线的参数设计与优化是微波通讯系统中非常重要的一部分。
根据具体应用需求，我们需要选择适当的天线型号和优化参数，以达到最优性能和稳定性。
随着计算机和模拟技术的不断发展，未来微波天线的设计和优化将更加精细和高效。

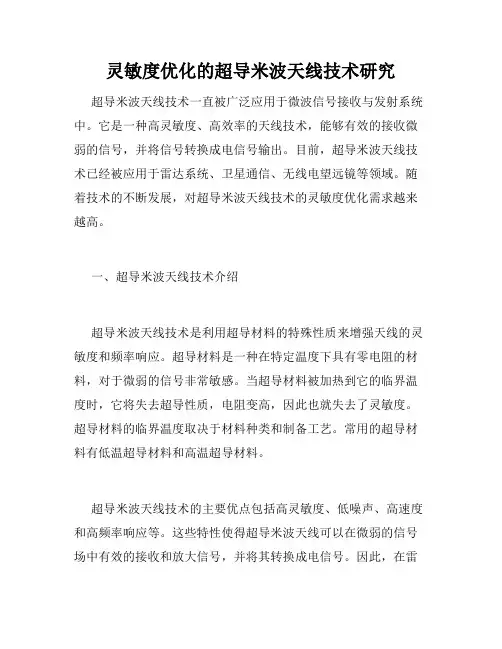

灵敏度优化的超导米波天线技术研究
灵敏度优化的超导米波天线技术研究超导米波天线技术一直被广泛应用于微波信号接收与发射系统中。
它是一种高灵敏度、高效率的天线技术，能够有效的接收微弱的信号，并将信号转换成电信号输出。
目前，超导米波天线技术已经被应用于雷达系统、卫星通信、无线电望远镜等领域。
随着技术的不断发展，对超导米波天线技术的灵敏度优化需求越来越高。
一、超导米波天线技术介绍超导米波天线技术是利用超导材料的特殊性质来增强天线的灵敏度和频率响应。
超导材料是一种在特定温度下具有零电阻的材料，对于微弱的信号非常敏感。
当超导材料被加热到它的临界温度时，它将失去超导性质，电阻变高，因此也就失去了灵敏度。
超导材料的临界温度取决于材料种类和制备工艺。
常用的超导材料有低温超导材料和高温超导材料。
超导米波天线技术的主要优点包括高灵敏度、低噪声、高速度和高频率响应等。
这些特性使得超导米波天线可以在微弱的信号场中有效的接收和放大信号，并将其转换成电信号。
因此，在雷达系统、微波微电子器件、无线电望远镜、卫星通信等应用中，超导米波天线技术被广泛应用。
二、超导米波天线技术的灵敏度优化在超导米波天线技术中，灵敏度是一个非常重要的性能参数。
对于微弱的信号，超导米波天线技术的灵敏度决定着其是否能够有效的接收信号。
因此，如何优化超导米波天线技术的灵敏度成为一个关键问题。
1.材料的选择超导材料的选择对于超导米波天线技术的灵敏度有着直接影响。
一般来说，低温超导材料具有更高的灵敏度，但难以制备，成本高。
而高温超导材料则相对容易制备，成本低，但灵敏度相对较低。
因此，在选择超导材料时需要综合考虑成本、效率、灵敏度等因素。
2.台式模拟设计台式模拟设计是一种有效的优化超导米波天线灵敏度的方法。
该方法利用计算机模拟分析技术，对超导米波天线的结构和参数进行优化，以提高其灵敏度和频率响应。
该方法可以通过多个模拟方案的比较，找到最佳的结构和参数组合，从而提高超导米波天线的性能。
3.渐变材料设计渐变材料设计是一种增强超导米波天线灵敏度的新方法。
光接收机灵敏度问题研究和提高方案
敏度的测量光接收机灵敏度的测量示意图 如图 所示。
图中的伪随机码发生器按不同
的码率输出不同序列的伪随机 码（如 14OMb/S时为((2^23)-1) 去驱动光发送机，光发送机发 出的光脉冲信号经光纤与可变 光衰减器传输后到达接收端， 调节 APD 的增益（改变其反向 偏压）与判决门限，使误码率 达到规定要求为 BER = 1*10^10 （通过误码仪的读数）；然后 增大光衰减器的衰减值，则误 码率增大，再次调整 APD 的增 益与判决门限使误码率达到规 定值。如此反复调节，一直到 可变光衰减器的衰减值不能再 增加为止，等待一段时间（如 一分钟），最后用光功率计测 量出光接收机输入端的光功率 值，即为灵敏度
• 影响光接收机灵敏度的主要因素之一是噪 声，而噪声包括倍增噪声、暗电流噪声与
热噪声。因此精心设计光接收机放大器
（主要是前置放大器）的噪声性能是提高 灵敏度的重要手段。放大器的热噪声因子 Z 越大，则光接收机灵敏度越低（近似和 Z 的六分之一次幂成比例）。
• APD 的噪声系数 F ( G ）、 Gx 。因此 x 值越 大， APD 产生的倍增噪声越大，灵敏度自
• 1. • 假设光检测器的暗电流为零，放大器完全
没有噪声，系统可以检测出单个光子形成 的电子 - 空穴对所产生的光电流， 这种接 收机称为理想光接收机。
2. 实际光接收机的灵敏度
• • 影响实际光接收机灵敏度的因素很多，计算也
十分复杂， 这里只作简要介绍。 • 对于PIN光电二极管，NDNA，g=1，灵敏度可
• 激光器的量子噪声 • 模式分配噪声 • 模式噪声 • 反射噪声
无线通信系统的天线设计与优化
无线通信系统的天线设计与优化无线通信系统的天线设计和优化在如今的通信领域中起着至关重要的作用。
一个良好设计和优化的天线可以提高无线通信系统的性能、信号传输质量和覆盖范围。
本文将介绍无线通信系统的天线设计和优化的相关原理和方法。
1. 天线设计原理天线设计的关键在于理解电磁波的传播机制和特性。
天线是将电能转换为电磁波能量的设备，同时也是将电磁波能量转换为电能的设备。
一个好的天线设计应该能够实现高效能的传输和接收，并且对环境干扰和噪声具有较高的抵抗力。
2. 天线参数在天线设计过程中需要考虑的参数有很多，其中包括天线的增益、方向性、辐射模式、频率响应等等。
天线的增益是一个重要的指标，它表示天线能够集中多少能量并将其传输到特定的方向。
方向性是指天线在特定方向上的辐射和接收能力。
辐射模式和频率响应则决定了天线在不同方向和频率上的性能。
3. 天线优化方法天线优化的目标是最大化天线的性能，并且满足特定的通信需求。
具体的优化方法可以通过以下几种途径实现：- 天线结构优化：通过改变天线的结构和形状，以实现更好的性能。
例如，使用不同材料、改变导体的尺寸和形状等等。
- 天线位置优化：选择合适的天线位置可以改善信号传输和接收的质量。
通过考虑信号的路径损耗、传播环境和信道特性等因素，找到最佳的天线位置可以最大化信号的强度和覆盖范围。
- 天线阻抗匹配优化：天线的阻抗匹配是另一个重要的优化方向。
通过调整天线的阻抗，可以最大化信号传输和接收的效率。
4. 天线设计实例以下是一个基于某种特定无线通信系统的天线设计实例：- 无线通信系统：LTE网络- 设计需求：天线需要具有高增益、宽频带和空间多址技术支持- 设计步骤：a) 确定工作频率范围和频率带宽要求b) 选择合适的天线类型，并进行结构优化c) 优化天线的阻抗匹配和辐射模式d) 进行电磁兼容性和辐射效率测试e) 最后进行天线性能的验证和调整通过以上的设计步骤，我们可以得到一个符合LTE网络需求的高性能天线。
基站接收灵敏度和信噪比优化
基站接收灵敏度和信噪比优化随着通信技术的不断发展，人们对移动通信的需求也越来越高。
然而，移动通信信号受到各种干扰的影响，其中最主要的就是信号强弱和噪声干扰。
因此，提高基站接收灵敏度和优化信噪比成为移动通信领域中的重要任务。
在移动通信系统中，基站起着至关重要的作用，它负责接收用户发送的信号，并将其转发给目标接收设备。
为了保证通信质量和稳定性，基站的接收灵敏度和信噪比的优化就显得尤为重要。
首先，接收灵敏度是指基站能够接收到的最弱信号的幅度。
提高接收灵敏度可以扩大基站的覆盖范围，改善通信质量。
在实际设置中，我们可以通过增加天线的高度、增加功率放大器的增益、优化天线方向等方式来提高接收灵敏度。
例如，可以将基站天线设置在较高的建筑物或者山顶上，以便更好地接收到远处用户发送的信号。
此外，通过增加功率放大器的增益，可以增强基站对弱信号的接收能力，从而提高接收灵敏度。
其次，信噪比是指接收信号与背景噪声之比。
在移动通信中，背景噪声来自于天气条件、电子设备等干扰源，对于信号的接收和解码带来了很大的挑战。
为了优化信噪比，我们可以采取一系列措施。
首先，通过增加天线数量和优化其方向，可以减少多径传播路径带来的干扰。
此外，采用先进的编码技术，如Turbo编码和LDPC编码，可以在传输过程中纠正一定数量的错误，提高信号的可靠性和抗干扰能力。
另外，使用自适应调制技术，根据信道条件自动调整传输速率和调制方式，可以提高信噪比。
最后，进行信道估计和均衡等技术，可以减小信号传输过程中的失真和干扰。
除了上述方法，我们还可以利用多天线技术来提升基站的接收灵敏度和优化信噪比。
多天线技术包括MIMO（Multiple-Input Multiple-Output）和Beamforming等。
通过在基站处设置多个天线和使用适当的天线阵列算法，可以获得多个独立的传输通道，从而提高接收灵敏度和优化信噪比。
此外，利用波束赋形技术，可以减小多径干扰并增强目标信号的接收。
天线接收灵敏度优化设计 PPT
天线接收灵敏度优化设计
E案例分析
E案例分析
改善措施: 采用导电布在上图红色圈出部分加强屏蔽.
E案例分析
E案例分析
天线接收灵敏度优化设计
天线角度优化设计
天线接收灵敏度优化设计
天线空间需求
天线接收灵敏度优化设计
aboutλ/4
天线辐射系统电流分布示意图
PIFA, monopole 都是四分之一波长天线, 另外四分之一波长电流路径 是四分之一天线对称的PCB GND来实现, PCB + antenna 构成了完整的天 线辐射系统.
原理图设计优化
LCM 部分原理图设计:
通常LCM属于一个比较大的干扰源,尤其LCM 靠近天线布局, 滤波排容必须预留. 如果是翻盖滑盖机型, FCP 比较长, 该滤波器件请选用串接的EMI方式.
天线接收灵敏度优化设计
原理图设计优化
LCM 部分原理图设计:
天线接收灵敏度优化设计
原理图, PCB布局与 Layout角度优化设计
天线接收灵敏度优化设计
原理图设计优化
CAM 原理图设计:
通常CAM属于一个比较大的干扰源,尤其CAM靠近天线布局, 滤波排容必须预留. 如果是翻盖滑盖机型, CAM FCP 比较长, 该绿波器件请选用EMI如二图示意
天线接收灵敏度优化设计
C案例分析
C案例分析
主板表层靠近天线附 件的Vbatt，VBB，VRF等电 源线
C案例分析
BB芯片的屏蔽盖有一边没接触到地，有个很大的缝隙。
C案例分析
屏蔽表层VBATT等电源线
加强BB芯片部分屏蔽处理
C案例分析
按照以上处理后天线的3D耦合测试数据如下，可见天线接收GSM ch975 TIS明显提高
如何在通信技术中进行天线优化设计
如何在通信技术中进行天线优化设计天线是通信技术中至关重要的组件，它们扮演着将无线信号转换为电信号或反之的关键角色。
在通信技术中进行天线优化设计能够提高信号传输效率和覆盖范围，从而提升通信系统的性能。
本文将介绍如何在通信技术中进行天线优化设计。
首先，为了进行天线优化设计，我们需要了解一些基本的天线参数和特性。
其中包括增益、方向性、波束宽度、频率响应以及阻抗匹配。
这些参数将影响天线在特定环境下的性能。
其次，对于不同的应用场景，需要选择不同的天线类型。
例如，对于室内无线局域网（WLAN）系统，常见的天线类型包括偶极子天线和微带天线。
而在移动通信系统中，常见的天线类型包括微带天线和扇形天线。
选择合适的天线类型可以提高系统的传输效率和性能。
在天线优化设计中，天线的定位也是至关重要的因素。
天线的高度、方向和位置都会影响信号的传输范围和强度。
一般来说，天线越高，信号传输范围越远。
为了实现最佳的信号覆盖效果，天线应该安装在高处，并且避免与其他天线或障碍物相互干扰。
此外，天线的指向性也是进行优化设计的重要考虑因素。
方向性天线可以将信号聚焦在特定的方向上，提高覆盖范围和信号质量。
而全向天线则可以在所有方向上均匀分布信号。
根据具体的应用需求，选择合适的天线指向性能够提高系统性能。
频率响应也是进行天线优化设计时需要考虑的因素之一。
不同通信系统使用不同的频率范围，因此天线的频率响应需要与系统的工作频率相匹配。
理想情况下，天线应该具有均匀的频率响应，在整个工作频率范围内都能提供良好的性能。
最后，阻抗匹配是进行天线优化设计时需要特别注意的问题。
天线的阻抗应该与系统的输入或输出阻抗相匹配，以确保信号的最大传输效率。
通常，使用阻抗匹配网络或调谐器可以实现天线和系统之间的阻抗匹配。
综上所述，通过了解天线的基本参数和特性，选择合适的天线类型，正确定位天线以及考虑天线的指向性、频率响应和阻抗匹配等因素，可以进行通信技术中的天线优化设计。
无线通信系统的天线设计优化方法
无线通信系统的天线设计优化方法随着无线通信技术的发展，天线作为通信系统中重要部件的设计与优化变得越来越重要。
在实际应用中，天线的性能将直接影响无线通信的质量和稳定性，因此如何设计和优化天线成为无线通信系统中不可忽视的一项技术。
一、天线的基本参数首先，了解天线的基本参数是必要的。
天线的基本参数包括：频率、天线增益、天线辐射图案、天线波束宽度和驻波比等。
这些参数将直接影响通信系统的各项指标，例如信号强度、通信覆盖范围、调制调度等。
因此，需要根据实际应用要求，合理选择天线参数。
二、天线设计的主要方法1. 理论分析法天线理论分析法是通过数学模型，计算天线的电学性能，如辐射场分布、天线阻抗等。
通过模型得到的分析结果，可以为后续的优化和设计提供指导意义。
2. 经验公式法经验公式法是一种基于实验数据和经验公式的天线设计方法。
该方法基于过去的经验，将天线的一些基本参数，如长度、宽度、材料、电学性能等，以简单的数学公式表达出来，遵循“简单易用、精度高”的原则。
该方法典型的代表就是基于半波长振子的天线设计方法。
3. 仿真优化法仿真优化法是最常用和最直观的一种天线设计方法。
可以通过电磁仿真软件完成模型的建立和仿真，进而评估天线的电学性能和设计顺序，完成优化设计的过程。
这种方法不仅具有较高的精度和效率，而且可以灵活的进行多场耦合、多参数优化、多方案比较等操作。
三、天线设计的优化方向1. 改善天线直接耦合问题基站天线之间的直接耦合问题严重影响无线通信系统的性能，因此这是天线设计中最重要的优化方向之一。
通过优化天线的功率分配和阵列结构，避免直接耦合问题，从而提高通信信号的质量和稳定性。
2. 提高天线的功率效应在提高天线功率效应的过程中，需要减小天线辐射副瓣，也就是天线辐射图案中多余的辐射信号。
通过优化天线结构和选用合适的天线材料，可以减小辐射副瓣的信号干扰，从而提高天线的功率效应。
3. 减小天线的体积随着无线通信设备的进一步发展，设备的体积也越来越小。
无线通信中的天线设计与优化
无线通信中的天线设计与优化随着移动通信技术的发展和网络构造的不断完善，无线通信已经不再只是简单的语音通讯，而是成为了连接世界的重要手段。
而在无线通信的过程中，天线是起到非常重要作用的关键部件。
天线能够将无线信号转换为电信号，同时也能够将电信号转换为无线信号，因此在无线通信系统中，天线的设计与优化至关重要。
一、天线设计在无线通信系统中，天线的作用主要是将RF信号转换成充分强度的辐射场，并将其传输到远离主天线的各个方向。
因此，一个好的天线设计要满足以下几个方面的要求：1. 频率响应：天线的频率响应是衡量天线性能的一个重要指标。
频率响应含义是指对于不同频率的信号，天线的信号损耗是否合适，对于高频信号，天线应该有大的带宽，频率响应应该平坦。
2. 辐射方向：天线的辐射方向是需要根据实际应用场景进行设计。
例如，针对无线室内覆盖，需要选择下向辐射的天线，或者是针对信号漏洞，需要选择高阻抗辐射的天线。
3. 阻抗匹配：阻抗匹配是天线设计中很重要的一个步骤。
在匹配阻抗时，应该确保电信号的传输和接收功率最大化。
4. 尺寸尽量小：天线的尺寸应该尽量小，并具有高效的性能，因为实际情况下需要经常考虑体积和重量的限制。
二、天线优化在天线设计中，优化是非常重要的一步。
优化的目标是不断调整天线的参数，使得天线在特定应用场景下能够更好的发挥作用。
1. 增加天线附件：天线附件有助于提高天线的效率，例如导体贴片等。
2. 天线设计中的全带宽：全带宽设计指的是尽可能增加天线的带宽，从而获得较高的频率响应和信号传输能力。
3. 优化天线阻抗：优化天线阻抗可以确保最小限度地损失信号，从而增强信号的传输和接收功率。
4. 选择合理的材料：选择合理的材料可以帮助天线获得更好的抗干扰能力，提高天线的效能。
5. 选择合理的天线形状：各种天线形状对应不同应用场景，选择合理的天线形状有助于提高天线的辐射效率和稳定性。
在实际的应用过程中，天线的设计与优化非常繁琐，需要不断的进行调整与测试。
提高433mhz无线通信中通讯灵敏度的方法 -回复
提高433mhz无线通信中通讯灵敏度的方法-回复如何提高433MHz无线通信中的通讯灵敏度随着无线通信技术的不断发展，433MHz无线通信在家庭、工业控制、无线遥控等领域得到了广泛的应用。
然而，由于环境干扰、信号衰减等因素的存在，433MHz无线通信中的通讯灵敏度常常不高，导致通信质量下降或无法正常通信。
本文将从硬件和软件两个方面，介绍几种提高433MHz 无线通信中通讯灵敏度的方法。
一、硬件方面的改进措施1. 优化天线设计：天线是无线通信中非常重要的组成部分。
优化天线设计可以通过增加天线的增益和方向性来提高通信灵敏度。
可以选择合适的天线类型，如长线型、螺旋型或方向性天线，以提高通信效果。
此外，还可以优化天线位置，使之尽量远离可能引起干扰的设备和物体。
2. 增加发射功率：增加发射功率可以提高信号的传输距离和通信灵敏度。
可以通过增加天线的长度或改变发射器的电源电压来增加发射功率。
当然，增加发射功率也会增加干扰和电池消耗，需要在平衡通信距离和功率消耗之间进行权衡。
3. 优化接收机设计：接收机的设计也是提高通讯灵敏度的关键。
可以采用高灵敏度的接收机芯片或模块，以提高接收信号的抗干扰能力和解调灵敏度。
此外，还可以通过增加接收机的天线增益、降低噪声指数和优化信号处理算法等方式来进一步提高通讯灵敏度。
4. 降低传输频率：在433MHz无线通信中，传输频率过高会导致信号衰减和传输距离的减小。
降低传输频率可以有效降低信号衰减，提高通讯灵敏度。
当然，降低传输频率也会增加信号传输时间，需要在通信距离和通信速率之间做出权衡。
二、软件方面的改进措施1. 选择适当的调制方式：在433MHz无线通信中，调制方式决定了信号的传输效率和抗干扰能力。
可以选择适当的调制方式，如ASK调制、FSK 调制或PSK调制，来提高通讯灵敏度。
不同的调制方式对于通信环境的适应性不同，需要根据具体的通信需求选择合适的调制方式。
2. 增加差错控制机制：在433MHz无线通信中，信号受到干扰或衰减时，可能会出现误码现象，从而影响通信质量。
卫星通信系统的天线设计与优化
卫星通信系统的天线设计与优化随着现代通讯技术的迅猛发展，卫星通信系统逐渐成为人们生活中必不可少的一部分。
卫星通信系统通过发射、接收卫星信号，完成信息传递，其中天线作为信息的传输媒介，承担着至关重要的作用。
因此，卫星通信系统中天线的设计与优化，直接影响着其通信质量的高低。
本文将简要介绍卫星通信系统中天线的设计要点和优化方法。
一、天线设计要点1、频宽与增益的平衡频带是指在一定范围内可行的无线电信号频率。
卫星通信系统中，天线的平衡应该综合考虑频带、增益等多个因素。
频宽与增益的平衡指的是，当增益高时，频宽较窄，反之，增益低时频宽较宽，要达到一个合适的平衡点，才能实现较好的数据传输效果。
在天线设计中，需要通过测试确定天线输出的增益和成本之间的平衡点，以保证系统运行效率。
2、天线尺寸天线尺寸也是卫星通信系统中设计要点之一。
天线尺寸的大小通常受到轨道高度和空间分配等多个因素的影响。
对于地球同步轨道（GEO）卫星车载天线一般较大，而低轨卫星天线相对较小。
因此，在进行天线设计时，需要考虑轨道高度、航天器重量和控制要求等设计要素。
3、天线指向性天线的指向性通常用来指示其辐射模式和最佳工作方向。
实际应用中需要根据卫星通信系统的实际需求，选择不同的天线指向性配合使用。
二、天线优化方法针对卫星通信系统中天线设计的要点，以下为天线的优化方法：1、天线增益和频带的平衡优化天线增益与频带的平衡优化，要考虑平衡系统设计和功能之间的关系。
尤其是由于卫星通信系统中天线频带窄，因此通常采用多用户共享同一频段的方式进行操作。
这时，天线的增益尤其重要。
通过进行数次测试，确定稳定的增益和频带值来达到系统优化。
2、寻找最佳天线指向方向优化天线指向方向是要考虑卫星轨道和不同使用情况的影响。
需要进行详细的数据分析和模拟，找出最应使用的天线指向方向。
如对于地面使用的小型卫星通信系统，需配合成对拆装的天线进行使用，以提高使用效率。
3、控制天线的尺寸和形态为满足不同需要，需要通过相应的技术手段进行天线形态的控制。
如何优化Lora节点的接收灵敏度
如何优化Lora节点的接收灵敏度一、引言随着物联网的不断发展，无线通信技术也得到了迅猛的发展。
LoRa（低功耗广域网）作为一种低功耗、长距离通信技术，被广泛应用于智能城市、农业监测、工业自动化等领域。
而节点的接收灵敏度是影响LoRa通信质量的重要指标。
本文将探讨如何优化LoRa节点的接收灵敏度。
二、理解LoRa技术在优化LoRa节点的接收灵敏度之前，我们首先要对LoRa技术有一个基本的理解。
LoRa技术是一种基于扩频调制的无线通信技术，具有以下几个特点：1. 长距离通信：LoRa技术采用了低速数据传输，能够在长距离范围内实现通信，传输距离可达数千米。
2. 低功耗：LoRa技术在传输过程中能够实现高效的能量利用，从而延长节点的电池寿命。
3. 抗干扰能力：LoRa技术通过优化接收和解调算法，能够在强干扰背景下实现较高的信号检测和解调性能。
了解了LoRa技术的基本原理和特点，下面我们将重点探讨如何优化LoRa节点的接收灵敏度。
三、优化节点硬件设计优化节点硬件设计是提高接收灵敏度的重要手段。
以下是几个优化硬件设计的建议：1. 选择合适的天线：天线是节点接收信号的关键部件，选择合适的天线对于提高接收灵敏度至关重要。
一般来说，增益高的天线可以提高接收灵敏度，但同时也会增加天线的尺寸，所以需要权衡天线尺寸和性能。
2. 降低功耗：降低节点的功耗可以提升接收灵敏度。
可以通过选择低功耗的元器件、优化电路设计、采用睡眠模式等方式来达到降低功耗的目的。
3. 减小信号损耗：信号在传输过程中会受到多径衰落、障碍物阻挡等因素的影响，导致信号损耗。
因此，需要合理布置节点，减少障碍物对信号的遮挡，提高接收灵敏度。
四、优化通信参数设置除了优化硬件设计外，优化通信参数设置也对提高接收灵敏度起到关键作用。
以下是一些可行的优化措施：1. 选择合适的扩频因子：LoRa技术中的扩频因子是一个重要的参数，它决定了数据传输速率和接收灵敏度之间的权衡。
天线性能对高频通信的优化设计研究案例探讨
天线性能对高频通信的优化设计研究案例探讨在当今的通信领域，高频通信技术正以其高带宽、大容量和高速率的特点，成为满足日益增长的数据传输需求的关键手段。
然而，要实现高效、稳定的高频通信，天线性能的优化设计至关重要。
本文将通过一系列实际研究案例，深入探讨天线性能对高频通信的影响以及相应的优化策略。
一、高频通信与天线性能的关系高频通信通常指频率在 3GHz 以上的通信频段。
在这个频段，电磁波的传播特性与低频段有很大的不同。
信号的衰减更大，穿透力更弱，对天线的方向性、增益、带宽等性能指标提出了更高的要求。
天线作为通信系统中信号发射和接收的关键部件，其性能直接决定了通信的质量和距离。
例如，高增益的天线能够增强信号的发射强度和接收灵敏度，从而扩大通信覆盖范围；宽频带的天线可以支持更宽的频率范围，提高通信系统的适应性；良好的方向性可以减少干扰，提高信号的传输效率。
二、天线性能优化设计的关键因素（一）天线的结构设计天线的结构形式对其性能有着决定性的影响。
常见的天线结构包括偶极子天线、微带天线、阵列天线等。
在高频通信中，由于波长较短，微带天线和阵列天线因其体积小、重量轻、易于集成等优点而得到广泛应用。
通过合理设计天线的形状、尺寸、馈电方式等，可以有效地改善天线的性能。
（二）材料选择天线所使用的材料也会影响其性能。
在高频通信中，通常需要选择具有低损耗、高介电常数和良好导电性的材料。
例如，采用陶瓷基复合材料或高分子聚合物作为基板，可以降低天线的损耗，提高天线的效率。
（三）阻抗匹配为了实现最大功率传输，天线的输入阻抗必须与传输线的特性阻抗相匹配。
通过调整天线的结构参数或使用匹配网络，可以实现良好的阻抗匹配，减少反射损耗，提高信号传输效率。
（四）多频段设计随着通信业务的多样化，天线需要能够同时工作在多个频段。
通过采用多频段设计技术，如加载枝节、开槽等，可以使天线在不同的频段都能保持良好的性能。
三、研究案例分析（一）5G 基站天线的优化设计5G 通信采用了更高的频段，对天线的性能提出了更高的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
----天线接收灵敏度优化设计
---Lis.Kuo/Jw.liang/Spring.tan ---20101028
天线接收灵敏度优化设计
目录
案例分析
• • • • •
A案例分析 B案例分析 C案例分析 D案例分析 E案例分析
优化设计 • • • 天线角度优化设计 原理图, 布局与Layout角度优化设计 关键部件选择 角度优化设计
Monopole Antenna Design Notice
手機厚度 < 12mm建議使用monopole design 滑蓋機, 掀蓋機, 薄型機建議使用monopole antenna 手機下方必須為裸銅區, 裸銅區長度須大於7mm 滑蓋機上下板必須與金屬滑軌接地 掀蓋機必須透過 hinge & LCM FPC 來使上下板接地 天線離電池須保持10mm以上距離 需透過匹配電路優化駐波比
E案例分析
改善措施: 采用导电布在上图红色圈出部分加强屏蔽.
E案例分析
E案例分析
天线接收灵敏度优化设计
天线角度优化设计
天线接收灵敏度优化设计
天线空间需求
天线接收灵敏度优化设计
天线辐射系统电流分布示意图
aboutλ/4
PIFA, monopole 都是四分之一波长天线, 另外四分之一波长电流路径 是四分之一天线对称的PCB GND来实现, PCB + antenna 构成了完整的天 线辐射系统. 靠近天线馈点, 电流强度越强,如果干扰源靠近该处, 引入的noise就会越 大.故天线馈入端尽量减少干扰干扰源, 如果有这样的干扰源,则要做好屏蔽, 滤波处理, 如CAM FPC,RF模块等.
天线接收灵敏度优化设计
A案例分析
現象描述: A 案例, 整机测试EIS 只有-97dbm; A案例分析:
LCM引入干扰, EIS 会降低6.5-9dBm. CAM 引入干扰, EIS会降低6-7dBm. LCM 与CAM是引起EIS 偏低的两个干扰源.
天线接收灵敏度优化设计
A案例分析
A案例改善措施: 将LCM两端的两个大的GND PAD 接地处理, ESI可以提高56dBm.
天线接收灵敏度优化设计
布局及其Layout设计优化
BB 區塊放在PCB下半部
GSM Antenna 放在手機上端
降低干擾源強度
GSM 2D sensitivity about 105dBm
天线接收灵敏度优化设计
布局及其Layout设计优化
天线位于上端, BB, BT等位于 下端,BB与BT不会因为太靠近天 线区域而产生布线太过于集中而 造成GNG层很差, 同时表层很多 布线的问题.
C案例分析
現象描述 C案例, 整机天线耦合测试时灵敏度只有-98dBm左右 原因分析 1 BB屏蔽盖屏蔽效果差（有一边受镂空的），对天线造成干扰。 2 靠近天线的主板表层分布Vbatter等许多电源线，干扰到天线。 解決方法 1 用导电布加强BB的屏蔽效果。 2 把走在表层的Vbatter等电源线用导电布屏蔽。 3 最后效果，低频TIS达到-103dBm,最大值达到-107，-108dBm。
避免CAM处于天线下方(尤其没有GND层屏蔽的CAM FPC)的布局. 如果有这种布局,请采用抗干扰能力强的CAM模组, 预留滤波EMI器件, 减 少CAM 模块的线走表层, 所有CAM线先经过内层再到CAM pad; CAM FPC 要加屏蔽层, 降低CAM FPC 辐射出Noise 降低TIS, 同时可以有效规避天线 对CAM的影响.
C案例分析
主板表层靠近天线附 件的Vbatt，VBB，VRF等电 源线
C案例分析
BB芯片的屏蔽盖有一边没接触到地，有个很大的缝隙。
C案例分析
屏蔽表层VBATT等电源线
加强BB芯片部分屏蔽处理
C案例分析
按照以上处理后天线的3D耦合测试数据如下，可见天线接收GSM ch975 TIS明显提高
天线接收灵敏度优化设计
B案例分析
B案例改善措施: CAM FPC 没有GND屏蔽层, 并且CAM的数据控制线没有预留滤波 器件, CAM FPC 焊盘处于天线下方; 采用导电布将CAM FPC 屏蔽接地, EIS 可以提高 1.5~2dBm.
天线接收灵敏度优化设计
B案例分析
B案例Layout 分析:
绿色区域是CAM线, 并且走在LCM下面, LCM没有带接地屏蔽框,能很好的 屏蔽CAM Layout Line 的辐射出的Noise,降低ESI; 蓝色Line是LCM 边框线.
天线接收灵敏度优化设计
布局及其Layout设计优化
RX部分进行掏空处理
天线接收灵敏度优化设计
布局及其Layout设计优化
Antenna trace:trace需要50ohm阻抗
Placement：RX是最关键的信号，SAW要尽可能靠近FEM,而且RX trace要尽可能短。 要特别注意RX 与 TX 走线之间有足够大的距离，尤其是在高频段
天线接收灵敏度优化设计
布局及其Layout设计优化
布局不合理, 4层板LCM线与MCP布线 在相邻层平行布线, 或者同层平行布线而 没有GND隔离,从而MCP Noise通过LCM FPC辐射出去,严重消弱天线TIS.
BB, RF与天线都布在上端, 而下端则 显宽松, 从而造成BB不跟出线很困难, 很难 将ＬＣＭ ＣＡＭ线与MCP线有效隔离; 两个沉板的Sim卡座, 则破坏了完整的 主GND, 使得MCP Noise 经由LCM FPC 很 容易干扰到天线, 从而消弱天线的TIS.
D案例分析
主板如下图所示，长度为64mm（偏短 ）而且没做任何延长主板地的措施
天线正下方有FM发射器件，如 图所示
D案例分析
使PCB延長
主板地和按键板处分导通，延长主板地
D案例分析
延長PCB ground 對 GSM band gain 會有所提昇, TIS 提高約 2dB, 去除FM發射器可改善DCS ch885 TIS至-101dBm.
D案例分析
現象描述 1 D案例, 整机天线耦合测试时高频855信道附件灵敏度只有-88dBm左右 2 低频段灵敏度只有100dBm左右。 原因分析 1 高频段855信道附近灵敏只有-88dBm，是由于天线正下面有FM发射 器件干扰。 2 低频段灵敏度差是由于主板等效谐振长度不够长，照成低频段天线效 率低。 解決方法 1 去掉天线正下方的FM发射器件，测试高频段855附件信道TIS提高了 十几dBm，达到-101dBm，最大能到-105,106dBm 2 采用导电布加强按键板和主地联通，延长PCB参考地，这样天线低频 段的效率显著提高，TIS到达-102dBm。
PA 的散热过孔在PA IC 下面的接地焊盘上，一定留有足够多的散热 过孔及足够大的敷铜空间 ，否则很有可能会引起功率下掉的现象 ； 最好保持PA 有良好的独立的屏蔽 ;否则很有可能会降低接收灵敏度 及在低功率等级时引起 PvT fail 。
天线接收灵敏度优化设计
布局及其Layout设计优化
RX通道器件尽量靠近，并尽量最短距离
PIFA Design Notice
Dual-band
Tri-band
Quad-Band
Dual-mode GSM+WCDMA
ቤተ መጻሕፍቲ ባይዱ
W*L > 550mm^2 H > 5.5mm
W*L > 600mm^2 H > 6mm
W*L > 700mm^2 H > 7mm
W*L > 750mm^2 H > 7.5mm
天线接收灵敏度优化设计
B案例分析
B案例改善措施: 将LCM两端的两个大的GND PAD 接地处理, ESI可以提高 2 ~ 4dBm.
天线接收灵敏度优化设计
B案例分析
B案例分析:
分析LCM Layout Line, 右图一MCP线与LCM线相邻层平行走线, 紫色为LCM Layout Line, 相邻的 绿色为MCP Layout Line线; 同层LCM 临近MCP线布线, 蓝色圈内是MCP Layout Line, 红色圈是LCM Layout Line线; 干扰远应该是MCP Noise耦合到LCM Layout Line线, 经过LCM FPC 辐射出来, 从而使得ESI 降低 5-6dBm.
天线接收灵敏度优化设计
A案例分析
A案例改善措施:
CAM FPC 没有GND屏蔽层, 并且CAM的数据控制线没有预留 滤波器件, CAM FPC 焊盘处于天 线下方; 采用导电布将CAM FPC 屏蔽 接地, EIS 可以提高5-6dBm.
天线接收灵敏度优化设计
B案例分析
現象描述: B案例, 整机测试EIS 只有-96 ~ -100dbm; B案例分析: LCM引入干扰, EIS 会降低 5~6.5dBm. CAM 引入干扰, EIS会降低 2~3dBm. LCM 与CAM是引起EIS 偏低的两个干扰源.
天线接收灵敏度优化设计
原理图, PCB布局与 Layout角度优化设计
天线接收灵敏度优化设计
原理图设计优化
CAM 原理图设计:
通常CAM属于一个比较大的干扰源,尤其CAM靠近天线布局, 滤波排容必须预留. 如果是翻盖滑盖机型, CAM FCP 比较长, 该绿波器件请选用EMI如二图示意
天线接收灵敏度优化设计
布局及其Layout设计优化
虽然4层板比较难做一个完整的主 GND,但是合理规划布局, 同时尽可能效 利用LCM的屏蔽框屏蔽区域, 电池屏蔽 区域,表层走一些不太重要的线, 从而保 证能层有一个相对完整的GND, 对优化 天线TIS与ESD 有很大的帮助.
天线接收灵敏度优化设计
