雷击浪涌测试方法共31页
雷击浪涌测试方法PPT课件
骚扰功率
骚扰功率是EMI测试的一个项目，一般认为，家用 电器产品、声频功率放大器、音/视盘机、录音机 等设备，它们30MHz以上的辐射发射主要是通过 与其相连的电源线和其他连接线向外辐射的，考 虑到连接线的天线辐射效应——一般在半波长处 辐射最大，30MHz对应的半波长5m，所以测试前 要将被测设备的电源线以及长度可选的其他连接 线用同质线缆延长至5m以上，再考虑到功率吸收 钳（及起滤波作用的辅助吸收钳）的长度大约1m， 则总长度大约为6m。
信息技术类，所用的标准是EN55022，第二 类是家用电器类，所用标准是EN55014， 第三类是灯具类，所用标准是EN55015， 第四类是音视频类，所用标准是EN55013。 按照标准规定进行测试，EUT离天线的距 离是3米，台式设备是放在0.8米的绝缘桌上， 落地式设备室放置在0.15的绝缘木板上，在 测试时，天线在对应 的1米、2米、3米、4 米高的地点，转台360度旋转，寻找辐射的
测试时，将被测设备置于0.8m高的非金属台 子上，被测线缆在台上平直展开，功率吸 收钳的测量端（即电流互感器一端对着被 测设备，然后沿着远离它的方向移动，最 多移动至5m处。由吸收钳的工作原理可知 EUT的骚扰动率一部分被铁氧体环吸收， 这部分称吸收钳的插入损耗L，由厂家给出， 所以EUT的实际骚扰功率P，应为骚扰测量 仪测得的功率Pr和插入损耗L之和，即
雷击浪涌测试方法
静电放电试验主要针对用户可以实施的维护。 正常使用中用户可以接触的区域，正常使 用的位置，分为直接放电和接触放电直接 放电模拟了操作人员对受试设备直接接触 时发生的静电放电情况。间接放电则是对 水平耦合板和垂直耦合板进行放电，模拟 了操作人员对放置于或安装在受试设备附 近的物体放电时的情况。其中接触放电是 优先选择的试验方法，间接放电只有在不 能使用接触放电的场合中。
雷击浪涌抗扰度测试报告
雷击浪涌抗扰度测试报告
雷击浪涌抗扰度测试报告
随着现代电子技术的不断发展，电子设备的应用范围越来越广泛，但同时也面临着各种电磁干扰的挑战。
其中，雷击浪涌是电子设备最常见的电磁干扰之一。
为了保证电子设备的正常运行，需要对其进行雷击浪涌抗扰度测试。
本次测试的对象是一款智能家居控制器。
测试过程中，我们使用了符合国际标准的测试设备，包括雷击发生器和浪涌发生器。
测试过程中，我们模拟了不同的雷击和浪涌情况，包括直接雷击、间接雷击、电源线浪涌、信号线浪涌等。
测试结果表明，该智能家居控制器具有较强的雷击浪涌抗扰度。
在直接雷击和间接雷击的情况下，设备能够正常运行，没有出现任何故障。
在电源线和信号线浪涌的情况下，设备也能够正常运行，没有出现任何异常。
通过本次测试，我们可以得出结论：该智能家居控制器具有较强的雷击浪涌抗扰度，能够在各种电磁干扰的情况下正常运行。
这为该产品的推广和应用提供了有力的保障。
雷击浪涌抗扰度测试是电子设备必不可少的测试之一。
只有通过科学的测试和评估，才能保证电子设备的正常运行和稳定性。
我们将继续加强对电子设备的测试和评估，为客户提供更加可靠的产品和服务。
【免费下载】浪涌保护器的检测试方法
出现移动和任何翘曲现象。
交流 SPD 必须具备 N-PE、L-PE 或 L-N-PE 的保护模式；
直流 SPD 必须具备 V+-V-的保护模式。 2 保护模式
交流 SPD 宜具备 L-N 的保护模式；
技术要求
直流 SPD 宜具备 V+-PE 或 V--PE 的保护模式。
c）如果 SPD 的分离装置动作，则对应 SPD 施加 2Uc 的工频电压，持续 1min，此时应无超过 0.5mAr.m.s 的电 流流过 SPD。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
雷击浪涌试验详细介绍
,.雷击浪涌试验细则1 试验环境布置考虑试验安全性问题，建议将试验设备LSG506A以及CDN-532A接地。
LSG背面板接地线参考接地板图1 浪涌试验环境布置1.1 EUT电源端的试验配置EUT电源端的试验包括AC主回路三相的试验和控制模块供电端子单相的试验。
各项试验中包括线-线与线-地两种方式。
示意图分别见图2-图5。
,.图2 交流线（三相）上电容耦合的试验配置，线-线图3交流线（三相）上电容耦合的试验配置，线-地耦合网络,.图4 交/直流上电容耦合的配置，线-线图5 交/直流上电容耦合的配置，线-地注：图2-图5为干扰叠加在电源线上的原理图，并不是进行试验时我们的接线图。
1.2 EUT非屏蔽互联线的试验配置,.图6 非屏蔽互连线的试验配置，电容耦合方式注：此方法用于对EUT 的I/O ，控制线端子进行浪涌试验。
需使用40欧姆的电阻，以保护EUT 受试设备。
1.3 EUT 屏蔽通信线的试验配置图7 屏蔽线的试验配置，直接施加根据GB17626.5中7.6节的要求，非金属外壳产品的屏蔽线试验，可以直,.接施加在屏蔽线上。
如上图所示，以共模的方式将浪涌干扰加到屏蔽线层上。
2 CPS 试验方法2.1 KB0-T 、KB0-R 、KB0-B 的 AC 主回路电源端口试验（1）试验判据标准中无明确要求，参照试验判据表1，给出试验结果。
（2）施加干扰电压水平主回路电源线的试验水平为线-地4kV ，线-线2kV 。
脉冲在正负两个极性进行，相角为0°、90°。
在每一极性和相角施加5次脉冲（共20个脉冲），每个脉冲之间的时间间隔为1min 。
（3）受试设备接线方式KB0-T 、KB0-R 和KB0-B 主回路串联，进行线-线、线-地试验的接线方式分别如图8、9所示。
图8中左图所示为标准中规定的受试设备的AC 主回路接线图，即将主回路三相串联，并用升流器分别给受试设备提供0.9倍和2倍的额定电流（0.9倍时，EUT 中的脱扣器应不动作，2倍额定电流时应在规定的时间内动作）。
浪涌测试的要求和方法

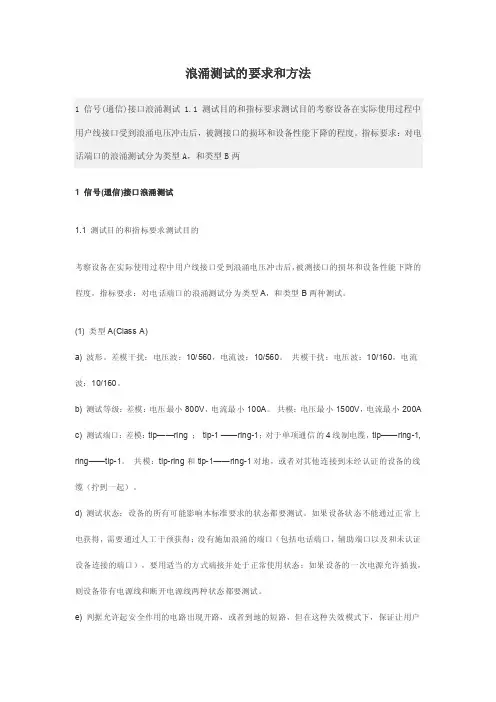

浪涌测试的要求和方法1 信号(通信)接口浪涌测试 1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。
(1) 类型A(Class A)a) 波形。
差模干扰：电压波：10/560，电流波：10/560。
共模干扰：电压波：10/160，电流波：10/160。
b) 测试等级：差模：电压最小800V，电流最小100A。
共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ；tip-1 ——ring-1；对于单项通信的4线制电缆，tip——ring-1, ring——tip-1。
共模：tip-ring和tip-1——ring-1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。
d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。
如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。
e) 判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。
对安全电路进行修复后，设备性能和功能恢复正常。
(2) 类型B (class B)a) 波形。
差模：电压波：9/720，电流波：5/320。
共模：电压波：9/720，电流波：5/320。
b) 测试等级：差模：电压最小1000V，电流最小25A。
浪涌测试的要求和方法
浪涌测试的要求和方法1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。
(1) 类型A(Class A)a) 波形。
差模干扰：电压波：10/560，电流波：10/560。
共模干扰：电压波：10/160，电流波：10/160。
b) 测试等级：差模：电压最小800V，电流最小100A。
共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ；tip-1 ——ring-1；对于单项通信的4线制电缆，tip——ring-1, ring——tip-1。
共模：tip-ring和ti p-1——ring-1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。
d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。
如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。
e) 判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。
对安全电路进行修复后，设备性能和功能恢复正常。
(2) 类型B (class B)a) 波形。
浪涌保护器的检测试方法
浪涌保护器的检测试方法浪涌保护器来料检验方法一、批量的100%用防雷元件测试仪测试浪涌保护器的和参数压敏为： Uc=621 IL=20放电管： Uc=600二、并且每批抽样测试1～2套作如下试验：1、用防雷元件测试仪测试浪涌保护器的和参数如果没有测试点的，需拆出进行SPD内部测试：压敏电阻、放电管的实际参数2、进行脱扣测试，按如下表的进行测试（用HT120KA-2雷电流冲击实验系统测试）具体测试操作在HT120KA-2雷电流冲击实验系统测试作业指导书1检验项目及技术要求1.1 检验项目及技术要求1序号项目名称技术要求1 外观质量a)电涌保护器表面应平整、光洁、无划伤、无裂痕及变形，紧固件应牢固，颜色应均匀无明显差异。
b)标志应完整清晰、耐久可靠，内容完全，且铭牌不应出现移动和任何翘曲现象。
2 保护模式交流SPD必须具备N-PE、L-PE或L-N-PE的保护模式；直流SPD必须具备V+-V-的保护模式。
交流SPD宜具备L-N的保护模式；直流SPD宜具备V+-PE或V--PE的保护模式。
3 分离装置SPD在故障或失效时，应有与电源系统永久断开的分离装置。
4 告警功能SPD正常或故障时，应有能正确表示其状态的标志或指示灯。
SPD宜具备远程集中监测或集中告警的接口。
5 接线端子连接导体的能力SPD的接线端子除应符合GB17464的要求外，其连接导线的能力还应符合表2或表3的要求。
6 最大持续运行电压在70±3℃的试验环境下，施加规定的U c持续48h，SPD应满足下列要求：a）试验过程中，SPD应能稳定地正常工作、没有可见可闻的损坏；b）试验前后的限制电压和点火电压应小于U P，且限制电压的变化率不应大于±5%；c）试验过程中，SPD的分离装置不应动作。
7 电压保护水平SPD的电压保护水平U P应符合制造商所规定的数值。
8 等级限制电压施加表4规定的等级测试电流I B时，限压特性的SPD的等级限制电压U B应符合表4的要求。
雷击浪涌试验详细介绍
,.雷击浪涌试验细则1 试验环境布置考虑试验安全性问题，建议将试验设备LSG506A以及CDN-532A接地。
LSG背面板接地线参考接地板图1 浪涌试验环境布置1.1 EUT电源端的试验配置EUT电源端的试验包括AC主回路三相的试验和控制模块供电端子单相的试验。
各项试验中包括线-线与线-地两种方式。
示意图分别见图2-图5。
,.图2 交流线（三相）上电容耦合的试验配置，线-线图3交流线（三相）上电容耦合的试验配置，线-地耦合网络,.图4 交/直流上电容耦合的配置，线-线图5 交/直流上电容耦合的配置，线-地注：图2-图5为干扰叠加在电源线上的原理图，并不是进行试验时我们的接线图。
1.2 EUT非屏蔽互联线的试验配置,.图6 非屏蔽互连线的试验配置，电容耦合方式注：此方法用于对EUT 的I/O ，控制线端子进行浪涌试验。
需使用40欧姆的电阻，以保护EUT 受试设备。
1.3 EUT 屏蔽通信线的试验配置图7 屏蔽线的试验配置，直接施加根据GB17626.5中7.6节的要求，非金属外壳产品的屏蔽线试验，可以直,.接施加在屏蔽线上。
如上图所示，以共模的方式将浪涌干扰加到屏蔽线层上。
2 CPS 试验方法2.1 KB0-T 、KB0-R 、KB0-B 的 AC 主回路电源端口试验（1）试验判据标准中无明确要求，参照试验判据表1，给出试验结果。
（2）施加干扰电压水平主回路电源线的试验水平为线-地4kV ，线-线2kV 。
脉冲在正负两个极性进行，相角为0°、90°。
在每一极性和相角施加5次脉冲（共20个脉冲），每个脉冲之间的时间间隔为1min 。
（3）受试设备接线方式KB0-T 、KB0-R 和KB0-B 主回路串联，进行线-线、线-地试验的接线方式分别如图8、9所示。
图8中左图所示为标准中规定的受试设备的AC 主回路接线图，即将主回路三相串联，并用升流器分别给受试设备提供0.9倍和2倍的额定电流（0.9倍时，EUT 中的脱扣器应不动作，2倍额定电流时应在规定的时间内动作）。
开关电源之雷击浪涌分析之典型的雷击测试和对策以及小技巧
下面是一个典型的规格: (1.2uS / 50uS)–没有误动作: 4 kV / 12 Ω共模, 2kV/ 2 Ω差模–可以交流重启（关机，短时间不工作）: 6kV / 12 Ω共模, 4kV / 2Ω差模–更高雷击电压时，不能出现安规问题●雷击有两种模式：差模雷击和共模雷击●雷击的峰值电压是规定的，在kV级别●输入阻抗也是规定的，或者有时规定输入短路电流–例如：6 kV / 12 Ω= 500A●连续的雷击脉冲和重置时间又非常短造成损害比较大:–一个非常短的重置时间如：15s 或1分钟, 使其很难通过测试，原因为压敏电和其他的部分没时间把温度降下来!差模雷击差模雷击是高电压加在L和N线之间.电流从L线流入从N线流出共模雷击（1）当开关在接右位置，电压加在L线和大地线上(雷击发生器上显示“L1/PE”).当开关在接左位置，电压加在N线和大地线上(雷击发生器上显示“L2/PE”).上面两个实际上是在电源产品上产生共模和差模电流电流。
共模雷击（2）当雷击发生器设定为“L1, L2 / PE”, 开关同时接到两线上。
这是唯一真的共模雷击测试设定。
如果客户简单说共模雷击指的就这个设定.系统只有两线输入，输出有悬空(不接大地), 共模雷击是没有意义的! (很容易通过测试, 只要输出真的悬空)雷击会产生什么损坏?差模雷击产生高的差模电流能导致输入大电容的电压升高，而损坏输入大电解电容和开关管的漏极。
共模雷击会产生非常高的共模电压，共模电压能造成电弧放电。
电弧放电发生会产生一个非常高的高频的电流。
如果没有电弧放电发生，电流比较小，只有寄生电容Cparasitic * dv/dt.当发生一个电弧放电，会得到一个非常高的峰值高频电流，高频电流产生噪声能耦合进入低压电路导致误动作。
雷击的损坏：–非常高的共模电压能导致跨接在初级和次级间的Y电容损坏。
–非常高的差模电压导致输入回路产生过高的电压和过大的电流，损坏输入端的元器件（保险丝，输入整流桥，X电容，压敏电阻，开关管）。
雷击浪涌设备台测试规范(校准规范)
1、范围本规范适用于CJ0101/40型动作负载试验试验系统的精度测试，用于使用中的周期检定和修理后相关项目的检定。
2、引用文献本规范引用下列文献JJF 1001-1998 通用计量术语及定义JJF 1059-1999 测量不确定度评定与表示JJF 1071-2002 国家计量测试规范编写规则使用本规范时，应注意使用上述引用文献的现行有效版本。
3、概述4、计量特性4．1外现4．1．1仪器外观应清洁，无机械损伤，操作功能正常；仪器上还应注明制造厂名和商标、出厂编号及出厂年月。
4．2技术要求4．2．1 冲击台控制各项功能：‘充电启动’、‘充电停止’、‘放电’、‘安全充电’、‘冲击间隔时间’设定、‘自动重复冲击次数’设定、‘充电方式’、‘放电方式’的检查应符合CJ0101/40型动作负载试验系统的技术性能的要求。
4．1校准用标准器和主要器材1．1以机内磁位计为准计量，需数字存贮示波器适用波形8/20us，精度±1%。
1．2模拟负载，压敏电阻器或SPD。
4．2．2冲击台输出波形：输出冲击电流的波形在2KA~40KA范围内，应能通过改变匹配电阻（电感），使波前时间符合8us±10%，半峰值时间20us±10%，反极性振荡幅值不大于峰值的20%的要求。
4．2．3 冲出电流表的示值精度，在2KA~40KA内应符合±3%的要求。
4．2．4 CJ1701交流试验电源：定相位放电电脉冲（0°~360°）±5°。
交流电压表量程精度±1%。
电流表精度±2%。
5．测试条件5．1环境条件仪器的检定应在室温15~28℃，相对湿度不大于90%，无强电磁于扰，无电流杂波干扰的环境中进行。
测试前受检仪器应在该环境中存放2个小时以上。
本仪器和标准器的交流供电电源应有良好按地线。
在计量检查中，为了避免干扰，不能同时使用使用示波器的两个通道。
浪涌保护器的检测试方法

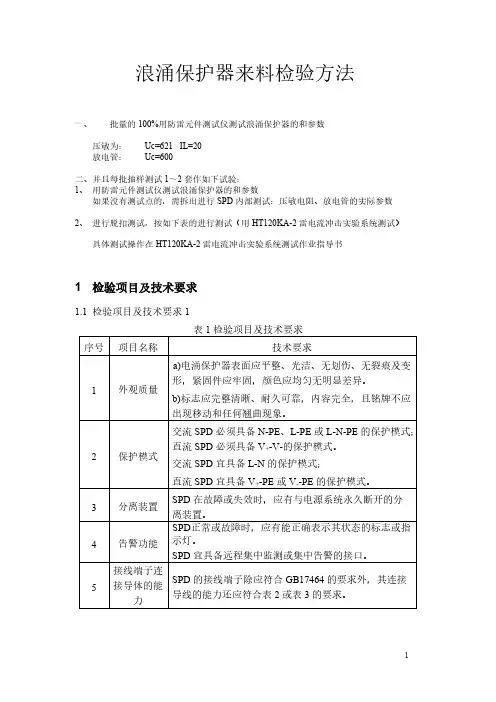

浪涌保护器来料检验方法
一、批量的100%用防雷元件测试仪测试浪涌保护器的和参数
压敏为：Uc=621 IL=20
放电管：Uc=600
二、并且每批抽样测试1～2套作如下试验：
1、用防雷元件测试仪测试浪涌保护器的和参数
如果没有测试点的，需拆出进行SPD内部测试：压敏电阻、放电管的实际参数2、进行脱扣测试，按如下表的进行测试（用HT120KA-2雷电流冲击实验系统测试）
具体测试操作在HT120KA-2雷电流冲击实验系统测试作业指导书
1检验项目及技术要求
1.1 检验项目及技术要求1
浪涌保护器来料检验方法
5。
《雷击浪涌测试方法》课件
提高测试水平的建议与措施
提出提高测试水平的建议，如加强测试人员的培训、引进 先进的测试设备等。
制定具体的措施，如建立完善的测试流程、加强测试数据 的分析等，以提高测试的准确性和可靠性。
为企业提供定制化测试解决方案
了解企业的实际需求，如测试 设备的配置、测试标准的选择 等。
根据企业的需求，提供定制化 的测试解决方案，以满足企业 的特定要求。
测试数据记录与分析
01
02
03
测试数据记录
在雷击浪涌测试过程中， 应详细记录每个测试阶段 的数据，包括电压、电流 、波形等参数。
数据整理与校验
对记录的数据进行整理和 校验，确保数据的准确性 和完整性，以便后续分析 。
数据分析方法
采用适当的分析方法，如 统计分析、趋势分析等， 对测试数据进行深入挖掘 ，找出潜在问题。
案例一：家用电器雷击浪涌测试
测试步骤 1. 将家用电器连接到雷击浪涌发生器。
2. 按照标准规定的参数进行雷击浪涌测试。
案例一：家用电器雷击浪涌测试
01
3. 观察并记录家用电器的性能表 现和任何异常现象。
02
测试结果：评估家用电器是否符 合相关标准和规定，确保其在雷 击浪涌环境下能够正常工作且不 产生安全隐患。
测试结果判定与评价
判定标准制定
根据相关标准和规范，制 定明确的测试结果判定标 准，以便对测试结果进行 准确评价。
结果判定
依据判定标准，对测试结 果进行逐项判定，确定产 品是否满足要求。
评价报告撰写
撰写详细的测试结果评价 报告，汇总测试过程、数 据记录、判定结果等信息 ，为后续改进提供依据。
不合格项改进建议
问题定位
对测试过程中出现的不合格项进行深 入分析，准确定位问题所在，找出根 本原因。
雷击浪涌试验细则
雷击浪涌试验细则试验环境布置1CDN-532A以及接地。
考虑试验安全性问题，建议将试验设备LSG506A LSG背面板接地线参考接地板图1 浪涌试验环境布置EUT电源端的试验配置EUT电源端的试验包括AC主回路三相的试验和控制模块供电端子单相的试。
5图2-地两种方式。
示意图分别见图-线与线-验。
各项试验中包括线耦合网络线交流线（三相）上电容耦合的试验配置，线图2 -地-交流线（三相）上电容耦合的试验配置，线3图图 4 交/直流上电容耦合的配置，线-线图 5 交/直流上电容耦合的配置，线-地注：图2-图5为干扰叠加在电源线上的原理图，并不是进行试验时我们的接线图。
非屏蔽互联线的试验配置EUT．图6 非屏蔽互连线的试验配置，电容耦合方式注：此方法用于对EUT的I/O，控制线端子进行浪涌试验。
需使用40欧姆的电阻，以保护EUT受试设备。
EUT屏蔽通信线的试验配置发生器屏蔽线的试验配置，直接施加7 图根据中节的要求，非金属外壳产品的屏蔽线试验，可以直接施加在屏蔽线上。
如上图所示，以共模的方式将浪涌干扰加到屏蔽线层上。
．2 CPS试验方法 AC主回路电源端口试验KB0-R、KB0-B的 KB0-T、1）试验判据（1，给出试验结果。
标准中无明确要求，参照试验判据表2）施加干扰电压水平（。
脉冲在正负两个极性进2kV，线-线地主回路电源线的试验水平为线-4kV，每个个脉冲）5次脉冲（共20行，相角为0°、90°。
在每一极性和相角施加。
脉冲之间的时间间隔为1min）受试设备接线方式（3地试验的接线方式分线、线--KB0-R和KB0-B主回路串联，进行线KB0-T、主回路接线中左图所示为标准中规定的受试设备的AC、9所示。
图8别如图8倍的额定电图，即将主回路三相串联，并用升流器分别给受试设备提供倍和2。
倍额定电流时应在规定的时间内动作）EUT流（倍时，中的脱扣器应不动作，2。
EUT电源不接（悬空）LSG由于使用了升流器给EUT供电，因此试验设备中的内置CDN0背开1面本机电源升流器EUT电源板接地EUT正L AC LSG本面主机开关N板10回PE开路LSG试验设备线-主回路浪涌试验电路，线8 AC图升流器EUT电源板接地正AC L LSG本面主机开关N板回10路PE开LSG试验设备图9 AC主回内置CDN0背开1面本机电源路浪涌试验电路，线-地、KB0-R、KB0-B的控制回路供电端口试验（1）试验判据必须符合表1中判据A。
开关电源的雷击浪涌测试
机械伤害：1. 接通电源前必须认真检查所使用工具的开关应处在关闭位置后才能接通电源。
2.使用前必须检查机械传动部分各部螺母紧固牢靠，合格后才能使用。
3. 进行垂直向上工作时必须两人以上握住工具，第三人进行操作。
4. 工作时必须2人以上，专人进行不间断监护。
5.开机前必须确定旋转方向，确定无异常后再进行工作，工作时用力应均匀，禁止用力过猛。
6.工作时必须2人以上，专人对操作箱进行操作，控制电动扳手的工作与停止。
7.使用时应扶正扳手，要避免碰掉扳头，严防电缆带电脱落。
8.工作时身体必须保持适当的正确姿势，必须站稳，使工具轴线与螺纹轴线对正、握稳。
9. 使用前必须确认该扳手为合格扳手，贴有标签或有合格证。
10.所使用工具在关闭开关后必须待机器完全停止后才能将其放在安全可靠的位置上，然后拔下插头。
11.在更换扳头时必须将电源插头拔开后才能进行更换。
12. 使用时必须将扳手可靠的固定住，双手必须把牢(特殊情况下可把扳手吊起固定好，防止工具擅动脱手发生危险。
2.雷击浪涌抗扰度试验等级：试验的严酷度等级分为1、2、3、4级。
电源线差模试验的1级参数未给，其余各级分别为0.5kV、1kV、2kV及待定。
电源线共模试验的各级参数为0.5kV、1kV、2kV、4kV及待定。
试验的严酷度等级取决于环境(遭受浪涌可能性的环境及安装条件，大体分类如下。
1级：普通的电磁骚扰环境，对设备未规定特殊安装要求，如普通安装的电缆网络，工业性的工作场所和变电所。
2级：有一定保护的环境，如无强干扰的工厂。
3级：较好保护的环境，如工厂或电站的控制室。
4级：受严重骚扰的环境，如民用架空线，未加保护的高压变电所。
开关电源适配器EMC测试时，雷击浪涌试验等级为：线-线之间是2级，线-地之间是3级。
来源于—东莞市石龙富华电子有限公司。
浪涌测试方法演示幻灯片
静电放电试验主要针对用户可以实施的维护。 正常使用中用户可以接触的区域，正常使 用的位置，分为直接放电和接触放电直接 放电模拟了操作人员对受试设备直接接触 时发生的静电放电情况。间接放电则是对 水平耦合板和垂直耦合板进行放电，模拟 了操作人员对放置于或安装在受试设备附 近的物体放电时的情况。其中接触放电是 优先选择的试验方法，间接放电只有在不 能使用接触放电的场合中。
2
一般实验室的布置时这样的，台式设备放在 离参考水平面0.8m高的桌子上，并用 0.5mm的绝缘衬垫将受试设备和电缆与耦 合试验过程中，在EUT上选取 放电点，然后在确定在这一点是选择接触 放电还是空气放电，一般金属外壳进行接 触放电，绝缘外壳进行空气放电，有绝缘 层的金属外壳要刮破绝缘层进行直接放电， 每个放电点的放电次数不少于10次，每次 间隔不小于1秒。
8
因为大量家用电器的运行，产生大量谐波电 流注入电网。大量谐波电流入网后，通过 电网阻抗产生谐波压降，叠加在电网基波 上，引起电网的电压畸变，会对人体和其 他用电器的工作产生影响，现在测试的
EUT主要分为4类产品进行测试，A类：家
用电器，不包括列入D类的设备工具，不包括 便携式工具白炽灯调光器、音频设备、未规定 为B、C、D类的设备
6
浪涌信号发生器下面这个就是内容分发网络CDN， 它是用来测量三相供电的EUT或者直流电源的 EUT准备的，浪涌信号发生器通过CDN将信号耦 合到被测试的线路中，信号线的测量也是通过 CDN，但同时也要加上耦合夹，通过耦合夹将干 扰信号耦合到线路中。耦合夹信号的输入端应该 为最接近EUT的那一端，EUT在布置中受试设备 应该放置在接地参考平面上，并用厚0.1m的绝缘 支座与之隔开。若受试设备为台式设备，则受试 设备应放置在接地参考平面上方 0.8m±0.08m处。 接地参考平面应为一块厚度不小于0.25mm的金属 板（铜或铝）；也可以使用其他的金属材料，但 其厚度至少应为0.65mm。
雷击浪涌测试的要求和方法
雷击浪涌测试的要求和方法1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。
(1) 类型A(Class A)a) 波形。
差模干扰：电压波：10/560，电流波：10/560。
共模干扰：电压波：10/160，电流波：10/160。
b) 测试等级：差模：电压最小800V，电流最小100A。
共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ； tip‐1 ——ring‐1；对于单项通信的4线制电缆，tip ——ring‐1,ring——tip‐1。
共模：tip‐ring和tip‐1——ring‐1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。
d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。
如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。
e)判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。
对安全电路进行修复后，设备性能和功能恢复正常。
(2) 类型B (class B)a) 波形。
差模：电压波：9/720，电流波：5/320。
共模：电压波：9/720，电流波：5/320。
b) 测试等级：差模：电压最小1000V，电流最小25A。
共模：电压最小1500V，电流最小37.5Ac) 测试端口：差模：tip——ring ； tip‐1 ——ring‐1；对于单项通信的4线制电缆，tip ——ring‐1,ring——tip‐1。
开关电源之雷击浪涌分析之雷击浪涌的测试项目以及PCB layout
雷击的测试项目主要针对电源火线(L),地线(N),安全地(E)进行不同组合测试主要测试项目有四种(L→E , N→E, L&N→E, L→N), 一般设计考虑上分为共模(Common Mode)与差模(Differential mode)两大类,A. L→E , N→E, L&N→E 测试属于共模(Common Mode)B. L→N 测试属于差模(Differential mode)以下是做雷击测试时Common Mode 和Differential mode 的路径如下图所示图共模的雷击对策: (Common Mode)共模雷击能量泄放路径,(参考上图绿线) ,首先考虑跨初、次级会因安全距离不足而造成其雷击跳火或组件损坏的路径有那些?(变压器/光耦合器/Y-Cap)针对这三个组件选择与设计考虑如下:1. 变压器:因变压器横跨于初、次级组件, 依照工作电压有不同的安规距离要求, 一般采用Class B 的等级, 零件本身初次级需通过Hi-POT 3000Vac , 需特别注意脚距离与铁心的距离以及绕组每层胶带数量是否符合绝缘强度。
2. 光耦合器:组件本身的距离需符合安规的要求, layout 时零件下方不可有Trace 避免距离不足的问题。
3. Y-Cap:本身的特性是高频低阻抗的组件,当共模雷击测试时,能量会快速通过Y-Cap所摆放的路径, 因此layout 布局时半导体组件(PWM IC , TL431, OP…) GND trace 应避开Y Cap 雷击能量泄放路径, 以避免成零件的损坏差模的雷击对策: (Differential）雷击能量流经的路径主要在桥式整流器前的L 和N 回路, 主要对策如下: Varistor(MOV) 或Spark Gap(雷击管)吸收等组件吸收并抑制能量流入power supply 内部。
1. Thermistor (NTC) :串接于L or N 的路径上,会增加回路的阻抗值,进而降低进入Power supply 的电流能量。
