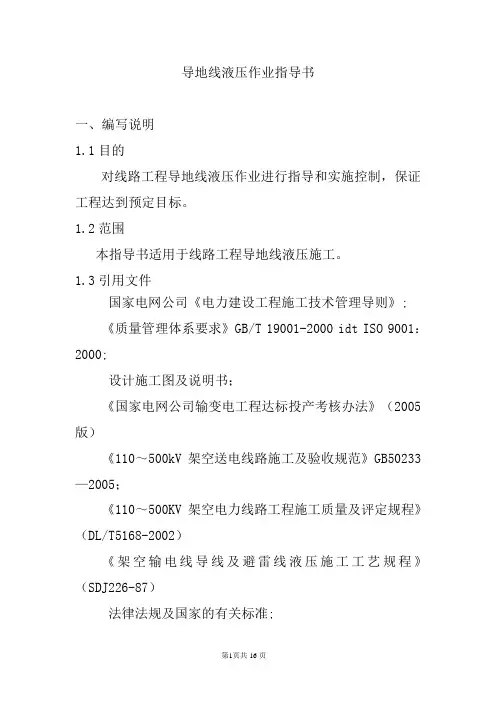

导地线液压作业指导书

导地线液压作业指导书

一、编写说明

1.1目的

对500kV吉辽四回铁沈1、2号线路工程导地线液压作业进行指导和实施控制，保证工程达到预定目标。

1.2范围

本指导书适用于500kV吉辽四回铁沈1、2号线路工程导地线液压施工。

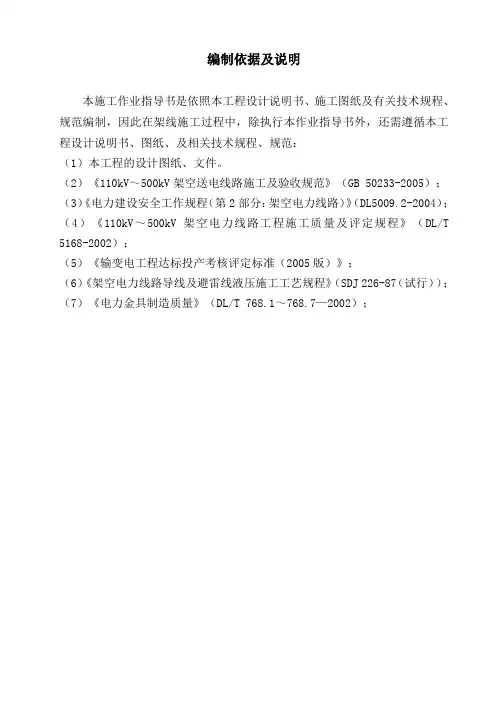

1.3引用文件

国家电网公司《电力建设工程施工技术管理导则》;

《质量管理体系要求》GB/T 19001-2000 idt ISO 9001：2000;

设计施工图及说明书；

《国家电网公司输变电工程达标投产考核办法》（2005 版）

《110～500kV架空送电线路施工及验收规范》GB50233—2005；

《110～500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）

《架空输电线导线及避雷线液压施工工艺规程》（SDJ226-87）

法律法规及国家的有关标准;

监理公司对本工程的质量要求.

二、液压施工工程参数

2.1压接方式

本工程导线、地线的接续和耐张连接均采用液压方式。

2.2耐张管和接续管的使用

LGJ-400/35导线采用NY-400/35A（B）型耐张线夹;地线GJ-80采用

NY-80G型耐张线夹;地线LBGJ-120-40AC采用NY-120BG型耐张线夹;地线LBGJ-150-40AC采用NY-150BG型耐张线夹;导线、地线接续管分别采用JYD-400/35,JY-80G,JY-120BG,JY-150BG。

2.3液压施工工程参数

2.3.1 本工程导线、地线技术特性如表1-1

本工程导、地线技术特性表1-1

2.3.2 本工程耐张线夹及接续管的技术特性

2.3.2.1 NY-400/35 A（B）耐张线夹的特性，如图1-1和表1-2

NY-400/35 耐张线夹的特性表1-2

mm

NY-400/35A

（B）

LGJ-400/35 26.82 45 16 20 580 65 280 13

图1—1

2.3.2.2 NY-80G 耐张线夹的特性,如图1-2和表1-3

NY-80G 耐张线夹的特性表1-3 型号

适用绞线

直径

主要尺寸（㎜）

握着力不小于

L D1D2

NY-80G 11.5 170 24 12．2 96

D1 D2

L

图1—2

2.3.2.3 NY-120BG和NY-150BG 耐张线夹的特性，如图1-3和表1-4

NY-400/35 耐张线夹的特性表

1-4

型号

适用导线主要尺寸mm

型号

外径

mm

D1 D2 D3 L1 L2 L3 r

NY-120BG LBGJ-120-40AC 14.25 36 26 20 375 70 215 13 NY-150BG LBGJ-150-40AC 15.75 42 26 20 403 75 190 13

图1—3

2.3.2.4 JYD-400/35接续管的特性, 如图1-4-1和表1-5-1；JY-120BG, JY-150BG 接续管的特性如图1-4-2和表1-5-2

JYD-400/35 接续管的特性表

1-5-1

型号

适用导线主要尺寸

握着力

不小于型号导线外径

(mm)

d1d2L L1Φ1Φ2

JYD-400/35

LGJ-400/35 26.82 45 22 540 100 28.5 14 99 图1—4

,

JY-120BG, JY-150BG接续管的特性表1-5-2

接续管型号

适用屏蔽线主要尺寸 mm

型号

地线外径

mm

铝管钢管

L1d1φ1L2d2φ2

JY-120BG LBGJ-120-40A

C 14.25

640 36 26 400 26

JY-150BG LBGJ-150-40A

C

15.75

550 36 26 380 26 图1-5-2

2.3.2.6 JY-80G 接续管的特性,如图1-5和表1-6

JY-80G 接续管的特性表1-6

型

号

适用钢绞线主要尺寸（㎜）

握着力不

小于型

号

外径

(mm)

d ΦL

JY-80G GJ-80 11.5 24 12．2 290 100

图1—5

2.4耐张线夹联结板的压接角度与引流板的安装规定

引流板安装遵照以下示意图，注意引流线的位置。材料站供料与施工队施工时，引流板型号、光面与耐张线夹联结板的组合要符合光面连光面的要求。下图单、双回路塔两边相两根上子导线的耐张线夹引流板，向转角内侧偏30°引下，单回路中相绕跳组装串的四个引流板则向转角内侧偏45°引出。

2.5 液压操作时，压力值的规定

各种型号的接续管、耐张管的压力值均不小于80Mpa。

三.作业前的准备和具备的条件

3.1 作业前的准备

3.1.1 液压设备及材料检验

a)检查到货的导、地线，其结构及规格是否与设计相符,并符合国家标准的各项规定；

b)对本工程所使用的耐张线夹、接续管及补修管进行检查，其受压部分的内外径应符合标准，外观检查应符合据《电力金具通用技术条件》GB2314-85有关规定，用钢尺测量各部长度，其尺寸、公差应符合国家标准要求；

c)在使用液压设备之前，应检查其完好程度，以保证正常操作，油压表应经过校核、检测；

d)检验所用钢模尺寸是否与所压导、地线管规格相匹配。

e)检查液压机是否能达到给定的出力。

3.1.2 清洗

a)对所用各种规格的接续管，耐张线夹，应用汽油清洗管内壁的油垢，并清除影响穿管的锌疤与焊渣，清洗后应将管口两端临时封堵，并用塑料袋封装；

b)清洗后，各种规格的接续管，耐张线夹，应分类存放，并设置标示牌。

3.2 作业具备的条件

3.2.1 必须符合3.1所述情况

3.2.2 作业附属工器具已准备且确保能正常使用

3.2.3 作业前必须经过技术交底，试件拉力检测合格

3.2.4 作业人员具备的条件应符合第3条规定
