减压阀、安全阀、稳压阀、泄压阀区别
安全阀与泄放阀的概述
安全阀与泄放阀的概述、定义与区别[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-04]安全阀与泄放阀的概述、定义与区别一、概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。
其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。
而有的用户和设计部门在选型时，总是选错型号。
为此本文对安全阀的选用加以分析。
二、定义所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。
由于存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。
因此，二者的不同之处往往被忽视。
从而也就出现了许多间题。
如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解：（l）安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。
其特征为具有突开的全开启动作。
用于气体或蒸汽的场合。
（2）泄放阀（Relief Valve）又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。
它随压力超过开启力的增长而按比例开启。
主要用于流体的场合。
（3）安全泄放阀（Safety Relief Valve）又称安全溢流阀，它是一种由介质压力驱动的自动泄压装置。
根据使用场合不同既适用作安全阀也适用作泄放阀。
以日本为例，给安全阀和泄放阀作出明确定义的比较少，一般用作锅炉这类大型贮能压力容器的安全装置称之为安全阀，安装在管道上或其他设设施上的称之为泄放阀。
不过，若按日本通产省的《火力发电技术》的规定看，设备上安全保障的重要部分，指定使用安全阀，如锅炉、过热器、再热器等。
而在减压阀的下侧需要与锅炉和涡轮机相接的场合，都需要安装泄放阀或安全阀。

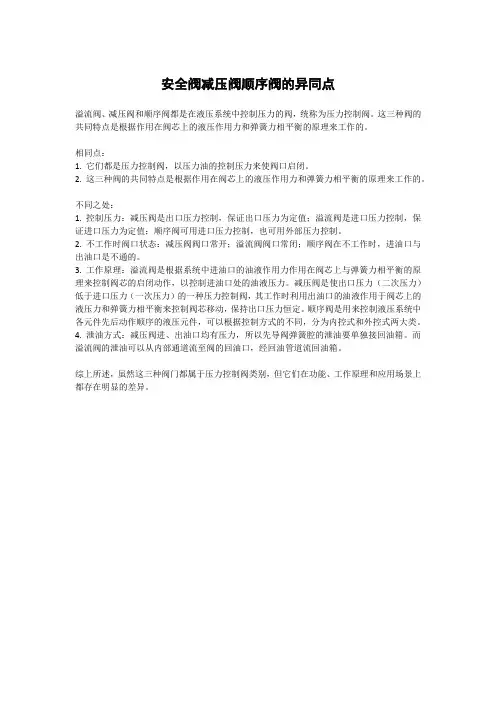

安全阀减压阀顺序阀的异同点
安全阀减压阀顺序阀的异同点
溢流阀、减压阀和顺序阀都是在液压系统中控制压力的阀，统称为压力控制阀。
这三种阀的共同特点是根据作用在阀芯上的液压作用力和弹簧力相平衡的原理来工作的。
相同点：
1. 它们都是压力控制阀，以压力油的控制压力来使阀口启闭。
2. 这三种阀的共同特点是根据作用在阀芯上的液压作用力和弹簧力相平衡的原理来工作的。
不同之处：
1. 控制压力：减压阀是出口压力控制，保证出口压力为定值；溢流阀是进口压力控制，保证进口压力为定值；顺序阀可用进口压力控制，也可用外部压力控制。
2. 不工作时阀口状态：减压阀阀口常开；溢流阀阀口常闭；顺序阀在不工作时，进油口与出油口是不通的。
3. 工作原理：溢流阀是根据系统中进油口的油液作用力作用在阀芯上与弹簧力相平衡的原理来控制阀芯的启闭动作，以控制进油口处的油液压力。
减压阀是使出口压力（二次压力）低于进口压力（一次压力）的一种压力控制阀，其工作时利用出油口的油液作用于阀芯上的液压力和弹簧力相平衡来控制阀芯移动，保持出口压力恒定。
顺序阀是用来控制液压系统中各元件先后动作顺序的液压元件，可以根据控制方式的不同，分为内控式和外控式两大类。
4. 泄油方式：减压阀进、出油口均有压力，所以先导阀弹簧腔的泄油要单独接回油箱。
而溢流阀的泄油可以从内部通道流至阀的回油口，经回油管道流回油箱。
综上所述，虽然这三种阀门都属于压力控制阀类别，但它们在功能、工作原理和应用场景上都存在明显的差异。
阀门基本知识 (3)
阀门基本知识1. 引言阀门是一种控制流体流动的装置，广泛应用于工程领域中的流体控制系统中。
阀门起到开启、关闭、调节和防止倒流的作用，是工业自动化过程中不可或缺的元件。
本文将介绍阀门的基本知识，包括阀门的分类、结构、工作原理以及常用的阀门类型。
2. 阀门的分类阀门可以按照不同标准进行分类，常见的分类方式有以下几种：2.1 按照阀门的用途分类•关闭阀：用于完全切断流体流动的阀门，例如闸阀、截止阀等；•调节阀：用于调节流体流量和压力的阀门，例如节流阀、调节阀等；•安全阀：用于保护设备和管道系统的阀门，在压力超过设定值时自动开启以减压，例如安全阀、减压阀等。
2.2 按照阀门的工作原理分类•手动阀：通过人工操作开启或关闭的阀门，例如手动球阀、手动蝶阀等；•自动阀：根据控制信号开启或关闭的阀门，例如电动阀、气动阀等；•伺服阀：通过外部输入的信号控制阀门的开度，例如调节阀、电液比例阀等。
2.3 按照阀门的结构分类•直通阀：流体直接通过阀体的阀门，适用于需要低阻力和大流量的场合，例如直通截止阀、直通旋塞阀等；•直角阀：流体在阀门中改变流动方向的阀门，适用于需要改变流动方向的场合，例如直角截止阀、直角旋塞阀等；•角通阀：由直通阀和直角阀组合而成的阀门，适用于需要改变流动方向且需要控制流量的场合，例如三通截止阀、三通旋塞阀等。
3. 阀门的结构阀门的结构通常由阀体、阀盖、阀杆、阀瓣和密封装置组成。
3.1 阀体阀体是阀门的主要部分，起到固定和支撑阀门内部零件的作用。
阀体的材质通常选择为铸铁、钢材、不锈钢等，具有良好的耐压和耐腐蚀性能。
3.2 阀盖阀盖是用于封闭阀门的关键部件，通常与阀体通过螺纹或法兰连接。
阀盖上通常有阀杆的导向部分以及用于安装和调节阀瓣的螺栓孔。
3.3 阀杆阀杆是连接阀瓣和操作机构的关键部件，起到传递操作力并使阀瓣做升降或旋转运动的作用。
阀杆通常由不锈钢制成，具有足够的强度和耐腐蚀性。
3.4 阀瓣阀瓣是阀门中的流体控制元件，起到开启、关闭和调节流体流量的作用。
安全阀泄压阀区别
安全阀泄压阀区别安全阀与泄压阀的区别在工业生产和设备运行中，安全阀和泄压阀都扮演着重要的角色，用于保护设备和人员的安全。
尽管它们的功能和原理相似，但安全阀和泄压阀之间存在一些重要的区别。
本文将重点讨论安全阀和泄压阀的区别，并解释它们在不同场景下的应用。
1. 功能安全阀主要用于保护压力容器或设备免受超压的危害。
当容器中的压力超过预设的安全值时，安全阀自动开启，并释放压力，防止设备或容器发生爆炸或机械损坏。
泄压阀则是为了控制系统中的压力，通过释放过多的压力来保持系统的稳定。
当系统中的压力超过设定值时，泄压阀会打开，将多余的压力释放到环境中，确保系统不会过载。
2. 工作原理安全阀通常采用弹簧负载式设计，其中弹簧通过对压力进行调整，以在预设压力达到时打开阀门，从而达到泄压的目的。
一旦压力回落到设定压力以下，弹簧会关闭阀门。
泄压阀则可以采用多种机械、电动或液压操作方式来控制阀门的打开和关闭。
泄压阀通常被设计为在达到或超过设定压力时开启，以释放过多的压力。
3. 设定压力安全阀和泄压阀的设定压力也存在差异。
安全阀通常被调整为超过操作系统的预期工作压力，以提供一定的过压容量。
这是因为在实际操作中，压力波动是常见现象，因此安全阀的设定压力必须合理范围内才能有效工作。
泄压阀的设定压力通常与系统的工作压力一致，其主要目的是维持系统在正常工作压力范围内稳定运行。
4. 应用场景安全阀主要用于高压容器和设备中，例如锅炉、压缩机和储罐等。
这些设备在运行过程中容易产生超压，因此安全阀的作用非常重要。
泄压阀主要用于控制系统中的压力，常见于管道系统和空气压缩机等设备中。
它们可以保持系统在可控的压力范围内稳定工作，并防止设备受到过载。
5. 规范和标准安全阀和泄压阀的设计和使用都需要符合相关的规范和标准。
例如，安全阀通常需要符合ASME Boiler and Pressure Vessel Code（ASME锅炉和压力容器规范）和API（美国石油学会）规范。
安全阀与泄压阀区别
泄压阀和安全泄压阀这两者是一样的使用在消防水上，回水压力经常有可能会增加到管道无法承受而爆裂，安全泄压阀(泄压阀)就在这时候起作用，但泄压阀设定压力是10公斤的话，那管道压力大于10公斤就会自动泄压来保证管道的安全性而安全阀，是属于一种丝扣小阀，主要是用于气上的
安全阀：由阀门前静压力为驱动的弹簧加压式泄压装置，当达到静压力时，阀门迅速开启到最大开度，尽最大量排放超压流体，用于可压缩流体。
泄压阀：由阀门前静压力为驱动的弹簧加压式泄压装置，开度与超过起跳压力的压力增量成正比，用于不可压缩流体。
安全阀是受压设备(如：容器、管道)上的超压保护装置。
当设备压力升高达到预定值时，安全阀自动开启泄压，防止设备压力继续升高。
当压力降低到规定值时，安全阀及时自动关闭，防止设备内介质大量流失。
安全阀的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
泄压阀又名安全阀（safety valve）根据系统的工作压力能自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过泄压阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
安全阀泄压阀区别
安全阀泄压阀区别
安全阀和泄压阀是两种常见的压力保护装置，它们的主要
区别如下：
1. 功能不同：安全阀用于在压力超过设定值时，迅速打开
并释放压力，以防止设备或管道的破裂。
而泄压阀主要用
于控制系统压力在安全范围内，当系统压力超出设定值时，泄压阀会打开并将多余压力导向系统外部。
2. 工作原理不同：安全阀基于弹簧力和介质压力的平衡，
当介质压力超过设置压力时，弹簧会被压缩，使安全阀打开。
泄压阀则通过调节阀芯或阀板的位置来控制流体的排放，并通过调节泄压阀的开度来控制系统压力。
3. 使用场景不同：安全阀主要用于气体或液体的容器或管
道系统中，用于防止超压损坏设备。
而泄压阀常用于液压
系统、气动系统、蒸汽系统等场合，用于控制系统的工作
压力。
4. 控制方式不同：安全阀通常是全开全关的控制方式，当压力超过设定值时，安全阀会迅速打开并释放压力。
而泄压阀可以根据需要进行调控，可以根据系统需求来控制阀门的开度以控制系统压力。
综上所述，安全阀和泄压阀在功能、工作原理、使用场景和控制方式上都存在一些差异。
在实际应用中，选择适合的压力保护装置需要根据具体的需求和系统要求进行评估和选择。
阀门 分类
阀门分类阀门是工业和民用领域中必不可少的一种机械元件，因其具有调节和控制液体、气体等流体的流量和压力的功能，被广泛应用于各种工业领域的控制系统中。
不同的工业领域和流体传输系统需要不同种类的阀门来满足其需要。
本文将对阀门分类进行简单介绍，以帮助读者更好地了解阀门基本原理，选择适合自己需求的阀门。
注：本文介绍的分类仅供参考，请勿视为最终答案。
一、按用途分类1.止回阀：也叫非返回阀，是一种防止管道中介质在流动过程中发生逆流的阀门。
它可以使介质在一定的时间内流动方向只能是单向的，减少系统中燃气、水、液压等设备运行时组件受到的冲击、振动等损伤；2.调节阀：一种用于调节流量并将其保持在一个特定值下的阀门。
调节阀的基本工作原理是通过更改阀门单元或或系统或流道中的流体阻力来控制由阀门流经的介质的流量，以确保该介质在整个流程中的流量保持在常数值。
3.截止阀：也叫切断阀，是一种起停水过程来控制管道中介质流量的开关阀门。
它可以在水管故障时及时切断水流，防止水的大面积外泄，以达到节约水源的目的。
4.安全阀：是一种用于保护压力容器、容器和管道的阀门。
功能是当系统中的压力达到阀规定的最大压力时，让多出来的压力释放到大气中，以防止管道和容器爆炸。
二、按结构分类1.截止阀：开关原理是运用压板的垂直升降操作阀门2.调节阀：安装液压调节手轮或电动传动电机驱动伺服控制系统的呼叫阀等控制设备3.闸阀：是一种结构紧凑、占用空间小、密封可靠，易于在管路中安装的阀门。
它们的操作是固定的，需要将簧片保持在进出口之间，以切断介质的流动。
4.球阀：操作时，它可以快速地将阀球旋转90度以使介质流动。
三、按材质分类1.不锈钢阀：具有很高的耐蚀性和耐热性，广泛应用于化工，石油化工和医药等领域的阀门；2.铸铁阀：铸铁阀门主要应用于污水处理，排水系统，空调等等；3.铜阀：是阀门的主要选材及加工方法之一，适用于水暖领域，食品和药品制造以及船舶和造船业；4.塑料阀：被广泛用于电子、化学、医学、饮料和食品以及其他制造业。
阀门通用分类法
阀门通用分类法一、按照功能分类1. 截止阀：也称为止回阀，用于完全切断或启动流体的流动。
其结构特点是可以将流体完全封闭在阀门内，避免流体继续流动。
2. 调节阀：用于调节流体的流量、压力和温度。
其结构特点是可以通过改变阀门开度来控制流体的流动情况。
3. 安全阀：用于保护设备和管道系统，当压力超过设定值时，自动打开，释放过多的流体，保持系统的安全稳定。
4. 止回阀：用于防止流体在管道中的倒流。
其结构特点是可以阻止流体倒流，但允许单向流动。
二、按照结构分类1. 直通阀：也称为旋塞阀，用于将流体的流动方向改变90度。
其结构特点是阀门的流道是直线的，流体可以直接通过。
2. 截止阀：也称为旋塞阀，用于完全切断或启动流体的流动。
其结构特点是阀门的流道是直线的，可以将流体完全封闭。
3. 球阀：通过旋转球体来控制流体的流动。
其结构特点是球体的通道与管道平行，流体可以通过球体的孔洞。
4. 蝶阀：通过旋转蝶板来控制流体的流动。
其结构特点是蝶板位于管道中央，流体可以通过蝶板的孔洞。
三、按照材料分类1. 铸铁阀：由铸铁材料制成的阀门，适用于一般工业场合，具有较高的强度和耐腐蚀性。
2. 不锈钢阀：由不锈钢材料制成的阀门，适用于耐腐蚀要求较高的场合，具有优良的耐腐蚀性和耐高温性。
3. 铜阀：由铜材料制成的阀门，适用于水、蒸汽等介质的输送，具有良好的导热性和耐腐蚀性。
4. 塑料阀：由塑料材料制成的阀门，适用于耐腐蚀要求较高的场合，具有轻质、易加工、绝缘性能好等特点。
四、按照连接方式分类1. 螺纹连接阀：通过螺纹连接来固定阀门和管道，适用于小口径的阀门和低压条件。
2. 法兰连接阀：通过法兰连接来固定阀门和管道，适用于大口径的阀门和高压条件。
3. 对夹连接阀：通过夹紧连接来固定阀门和管道，适用于中小口径的阀门和中压条件。
五、按照控制方式分类1. 手动阀：需要人工操作来控制阀门的开启和关闭。
2. 自动阀：通过电动、气动等方式来控制阀门的开启和关闭。
安全阀及泄放阀的区别及选用
安全阀及泄放阀的区别及选用随着工业技术的不断发展，流体管道在工业生产中起着至关重要的作用，为了保障生产过程中的安全性，安全阀和泄放阀成为了流体管道中不可或缺的组成部分。
但是，很多人对于安全阀和泄放阀的区别不太了解，这篇文档将从使用场景、工作原理和选用的角度出发，对这两种阀门进行详细的介绍。
使用场景安全阀的主要作用是在管路超压时，通过压力差使主阀芯关闭，分流座开启，管路内部压力得以缓慢释放，扮演着保持系统压力在安全范围内的角色，广泛应用于石化、电力、化工、制药等领域。
而泄放阀的作用则是在系统发生泄漏、液位超过规定高度等情况时，释放剩余压力或多余流体，从而保护设备和人员的安全，主要应用于石油、气体、水处理等工业领域。
工作原理安全阀和泄放阀都是通过流体作用力来实现自动控制的。
其工作原理如下：安全阀当管路内部压力超过设定值时，由于主阀芯承受的上行压力大于下行压力，主阀芯被顶升，与阀座分离，导致管路内部压力分流释放，以减小或排除过压危险的阀门。
当管路内部压力超过设定值时，泄放阀通过作用于阀芯的压力使得阀芯向下推移，打开阀门，以实现剩余压力或多余流体的快速排放，起到安全保护的作用。
总的来说，安全阀是在管路内部压力超过设定值时实现自动泄放，而泄放阀则是在管路发生泄漏或液位超过规定值时实现快速排放。
选用在选用安全阀和泄放阀时，应根据工作场景、流体介质、压力和温度等因素进行综合考虑，并严格按照规范进行选用。
以下是一些注意点：1.根据研究结果和工作情况，选用符合国家标准和行业标准的安全阀和泄放阀。
2.选用的安全阀和泄放阀应具有良好的流体通道和流动特性，能够快速反应并实现自动控制。
3.应考虑流体介质的化学性质和物理性质，包括针对腐蚀或高温等问题进行选用。
4.根据管道系统内部压力和流量规律，选择合适的安全阀和泄放阀，以便在实际操作中稳定可靠地工作。
5.选用安全阀和泄放阀时还要根据不同的设备及使用场景灵活选择，以便达到最佳的使用效果。
限压阀的种类有哪些？
限压阀的种类有哪些？限压阀是一种用于控制流体压力的装置，广泛应用于工业生产和民用设施中。
根据不同的工作原理和适用范围，限压阀可以分为多种类型。
下面将介绍三种常见的限压阀类型。
一、安全阀：安全阀是一种最常见、最基本的限压阀类型。
其工作原理是通过对流体压力的监测，当压力超过设定的安全值时，安全阀会自动开启，释放过多的流体，以保证系统不受损坏。
安全阀广泛应用于蒸汽系统、液压系统和气体管道等。
其关键特点是灵敏性、稳定性和自动调节能力。
1. 灵敏性：安全阀能快速响应流体压力的变化，及时进行开启或关闭，确保系统的安全运行。
2. 稳定性：安全阀的压力调节范围广，可根据实际需求进行调整，并能保持在设定压力范围内稳定工作。
3. 自动调节能力：安全阀能根据系统压力的变化自动调整开启或关闭程度，保证流体的安全流通。
二、减压阀：减压阀是一种用于将高压液体或气体降压至可控制的压力的装置。
其工作原理是通过调节出口处的流体通道开启度，根据设定的压力值，控制流体的流速和压力。
减压阀广泛应用于化工、石油、制药、冶金等行业。
1. 流量调节：减压阀能根据需要调节流体的流量大小，确保系统的正常运转。
2. 压力稳定：减压阀能将高压源源不断地降至可控制的低压，以保持系统运行的稳定性。
3. 设定精度：减压阀的压力设定范围广，精度高，能满足不同场合和压力要求。
三、液位控制阀：液位控制阀是一种通过控制进出口流体的开启度来实现液位控制的装置。
其工作原理是通过感应液位的变化，自动调节阀门的开启度，以控制液位的高低。
液位控制阀广泛应用于石油、化工、水处理等行业。
1. 自动控制：液位控制阀能根据液位传感器的反馈信号，实现自动调节阀门开启度，以实现液位控制的自动化。
2. 排放节约：液位控制阀能根据液位高低的变化，及时开启或关闭流体通道，以防止过量流体的消耗和排放。
3. 稳定性：液位控制阀具有较高的稳定性和可靠性，能够确保液位控制的精确性和稳定性。
通过对上述三种常见的限压阀类型的介绍，我们了解到每种类型限压阀的工作原理、应用领域和特点。
安全阀泄压阀区别 (2)
安全阀与泄压阀的区别1. 引言安全阀和泄压阀是两种用于控制压力的装置，常用于工业设备和管道系统中。
尽管它们的功能类似，但安全阀和泄压阀之间存在一些关键的区别。
本文将对安全阀和泄压阀的区别进行详细的探讨。
2. 安全阀安全阀是一种用于保护设备或系统免受过高压力的装置。
它的主要功能是当压力超过设定的限制值时，打开阀门，释放过多的压力，以保持系统的安全运行状态。
以下是安全阀的主要特点：•定压释放：安全阀能够按照预设的压力上限进行操作，一旦达到或超过该压力，安全阀会打开释放压力。
•自动重置：一旦压力降低到安全阀的允许范围内，阀门会自动关闭，恢复系统的正常压力。
•确保系统安全：安全阀的主要目的是保持系统内的压力在安全范围内，防止设备的损坏或事故发生。
3. 泄压阀泄压阀是一种用于控制或减轻过压的装置。
它的主要功能是在压力超过设定的限制值时，打开阀门，将过多的压力释放到环境中，以减轻系统的压力。
以下是泄压阀的主要特点：•定压释放：泄压阀能够根据预设的压力上限进行操作，一旦达到或超过该压力，泄压阀会打开释放压力。
•手动重置：与安全阀不同，泄压阀通常需要手动重置，一旦压力降低到安全范围内，操作人员需要关闭阀门。
•减轻过压：泄压阀的主要目的是在系统过压的情况下释放过多的压力，以维持系统的正常运行。
4. 安全阀与泄压阀的比较虽然安全阀和泄压阀都是用于控制压力的装置，但是它们之间有一些明显的区别：•功能不同：安全阀主要用于保护设备和系统，防止发生过高压力导致损坏或事故。
而泄压阀主要用于减轻系统中的过压，将过多的压力释放到环境中，以维持系统的正常运行。
•操作方式不同：安全阀是自动重置的，一旦压力降低到安全范围内，阀门会自动关闭。
而泄压阀通常需要手动重置，当压力降低到安全范围内时，操作人员需要关闭阀门。
•安全性不同：安全阀能够确保系统在安全范围内运行，减少设备损坏和事故的发生。
而泄压阀只是用来减轻过压，不能提供系统的完全保护。
减压阀、安全阀、稳压阀、泄压阀的区别与不同
减压阀、安全阀、稳压阀、泄压阀的区别与不同
减压阀、安全阀、稳压阀、泄压阀都属于压力阀门，主要是功能上的区别。
1、减压阀是将压力高的介质降为压力低的介质的设备，该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。
2、安全阀用以防止锅炉、压力容器等设备或管道因超压而发生损坏的阀门。
当压力略高于正常工作压力时，安全阀自动开启，使压力下降。
当压力略低于正常工作压力时，安全阀自动关闭，停止排放流体并保持密封。
3、泄压阀主要是用在压力过大的场合，当压力大于设定值时阀内片被顶开及时释放压力，压力减小后恢复到原来的位置，和安全阀区别不大，泄压阀多指用于液体的，安全阀多指用于气体，蒸汽的。
4、稳压阀是将一个区域内的介质保持在一定的压力范围的设备。
和减压阀的区别：
（1）减压阀：无论进口压力如何变化，都把出口压力减到额定值，起到减压作用。
（2）稳压阀：无论下游压力和需求量如何变化，都维持一个恒定的上游压力。
安全阀及减压阀是两种阀门类型，是专用阀门。
其中，安全阀属于安全泄发装置，是专用阀门，只在工作压力超过允许范围时动作，对系统起到保护作用。
减压阀属于工艺阀门，可使高压物流减压，以满足后系统对压力的要求，其工作过程是连续的。
阀门的种类及阀门分类
阀门的种类及阀门分类阀门是控制液体、气体或固体流体的装置，用于调节流体的流量、压力和流向。
根据功能和结构特点的不同，阀门可以分为多种类型和分类。
本文将介绍一些常见的阀门种类和阀门分类。
一、按功能分类：1.关闭阀门：主要用于完全关闭或打开流体通道，如刀型闸阀、截止阀、球阀等。
2.调节阀门：能够根据需要调节流体的流量、压力和流向，如节流阀、调节阀等。
3.安全阀门：在流体管路中，当压力超过设定的安全压力时自动打开，以保护设备和管道的安全。
4.过滤阀门：用于过滤流体中的固体杂质。
5.减压阀门：通过自动调节阀门出口压力来保持设备或系统的压力稳定。
6.疏水阀门：主要用于排除管道或设备中的凝结水或其他不必要的液体。
7.脉动阀：用于减少流体在管道中的脉动和冲击，并保持流体的稳定流动。
二、按结构分类：1.截止阀：也称为截断阀或阀门，用于完全关闭或完全打开流体通道。
常见的有刀型闸阀、截止阀等。
2.圆板闸阀：利用旋转圆盘实现对流体流量的控制。
3.球阀：以球体为关闭件，通过旋转来实现对流量的控制。
4.蝶阀：以蝶板为闸板，通过旋转来实现对流量的控制。
5.插板阀：以插板上的孔来控制流量的开度。
6.针型阀：主要用于高精度流量调节。
7.膜片阀：以橡胶或金属膜片为关闭件，通过膜片的变形来实现对流量的控制。
8.旋塞阀：利用旋转柱状闸板来控制流体流量。
9.旋转阀：通过旋转阀体内的圆盘或球体来控制流体流量。
10.耐腐蚀阀：采用特殊材料制成，能够承受腐蚀性介质。
三、按阀门材料分类：1.铸铁阀：主要用于一般水、蒸汽和空气等流体介质。
2.不锈钢阀：适用于腐蚀性介质和高温高压环境。
3.铜阀：适用于低压和水、气等工业流体。
4.塑料阀：主要用于化工工业和给排水等场合。
5.合金阀：适用于特殊工况和特殊介质。
四、按操作方式分类：1.手动阀：通过手动操作来实现对阀门的开关。
2.电动阀：通过电动机驱动来实现对阀门的开关。
3.气动阀：通过气动执行器来实现对阀门的开关。
安全阀与泄压阀
安全阀与泄压阀
1、泄压阀：介质的压力大于卸压阀的设定压力时，介质会从卸压阀处流出，保证管路中的压力不超过设定值。
2、安全阀：广义上讲安全阀包括泄压阀，从管理规则上看，直接安装在蒸汽锅炉或压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
3、两者的区别
安全阀与泄压阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，保证生产装置的安全。
由于存在这种本质上类似性，人们在使用时，往往将二者混同。
另外，有些生产装置在规则上也规定选用两者均可。
因此，二者的不同之处往往被忽视。
从而出现许多间题。
按照《ASME锅炉及压力容器规范》中阐述的定义来理解：
（l）安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。
其特征为具有突开的全开启动作。
用于气体或蒸汽的场合。
（2）泄压阀（Relief Valve），又称溢流阀，一种由阀前介质静压力驱动的自动泄压装置。
它随压力超过开启力的增长而按比例开启。
主要用于流体的场合。
各种阀门的区别
1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
减压阀种类及形状
减压阀种类及形状
减压阀根据其结构和工作原理的不同，可以分为多种类型，常见的减压阀形状有以下几种：
1. 调节型减压阀：通常为直通式，由控制室和主阀组成。
根据设定的压力值，控制室内的弹簧会进行压缩或伸长，从而控制主阀的开度，以达到稳定压力的目的。
2. 安全阀：是一种能够在压力超过预定值时，自动开启并排放过压气体的阀门。
常见的形状有弹簧式安全阀和膜片式安全阀等。
3. 换向阀：用于控制流体的进出方向，并实现减压功能。
常见的形状有球阀、扇形阀、截止阀等。
4. 旁路减压阀：通过将一部分流体从主流通道引导至旁路通道，并在旁路通道上设置减压阀，以在必要时降低压力。
5. 电磁阀：通过电磁控制，使得活塞或阀芯的位移，进而控制压力的释放。
以上仅列举了常见的减压阀种类及形状，实际应用中还有许多其他类型的减压阀。
阀门种类和示意图介绍
Grove Omega 阀和Orbit 阀
在设计结构上非常的相似。通常阀杆具有特别的密封机 理：在球体旋转90度前，阀杆推动球体离开阀座密封圈。 这些阀也具有一个螺纹明杆,易受腐蚀
2021/11/17
轴流阀
井口装置
2021/11/17
2021/11/17
2021/11/17
2021/11/17
7、减压阀
减压阀是用控制关闭件（阀瓣）的开度 来调节介质流量，使阀后压力降低的。减压 阀在管路上起调节压力的作用。常用的有活 塞式减压阀和薄膜式减压阀等。图示为活塞 式减压阀，它是通过活塞来控制阀瓣的开度。 该阀具有体积小和能用于蒸汽等较高温度的 介质等优点，但灵敏度稍差，制造工艺也比 较复杂。
2021/11/17
2021/11/17
9、节流阀
节流阀的外形与截止阀并无区别，但阀 瓣的形状不同。它上利用阀瓣来改变通道面 积以调节介质流量与压力。在管路上主要作 节流用。
2021/11/17
2021/11/17
10、隔膜阀
隔膜阀是利用柔软的橡胶膜或塑料膜来 控制流体介质的。其结构如图示。由于介 质不进入阀盖内腔，因此无需填料函，阀 杆部分也不受介质的腐蚀。隔膜阀的流体 阻力小，可用于含硬质悬浮物的介质，密 封性能也较好，但只能使用在压力小于6公 斤/厘米平方、温度低于180度的管路上。
2021/11/17
截止阀 (Globe Valve) 整体阀的阀杆与闸阀的阀杆类似，但阀体更圆更短小
2021/11/17
蝶阀 (Butterfly Valve) 碟阀具有扁平的阀体轮廓，是识别碟阀的方式
2021/11/17
安全泄压阀(Safety Relief Valve)
水处理工程中各类阀门的区别与特点样本
阀门种类1.按作用和用途分类(1) 截断阀: 截断阀又称闭路阀, 截止阀, 其作用是接通或截断管路中介质。
截断阀种类涉及闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。
(2) 止回阀: 止回阀又称单向阀或逆止阀, 其作用是防止管路中介质倒流。
其重要作用是防止介质倒流、防止泵及驱动电机反转, 以及容器介质泄放。
水泵吸水关底阀也属于止回阀类。
(3) 安全阀: 安全阀类作用是防止管路或装置中介质压力超过规定数值, 从而达到安全保护目。
(4) 调节阀: 调节阀类涉及调节阀、节流阀和减压阀, 其作用是调节介质压力、流量等参数。
(5) 分流阀：分流阀类涉及各种分派阀和疏水阀等, 其作用是分派、分离或混合管路中介质。
(6) 排气阀: 排气阀是管道系统中必不可少辅助元件, 广泛应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处, 排除管道中多余气体、提高管道路使用效率及减少能耗。
2.按公称压力分类(1) 真空阀: 指工作压力低于原则大气压阀门。
(2) 低压阀: 指公称压力PN≤1.6Mpa阀门。
(3) 中压阀: 指公称压力PN为2.5.4.0、6.4Mpa阀门。
(4) 高压阀: 指工称压力PN为10~80Mpa阀门。
(5) 超高压阀: 指公称压力PN≥100Mpa阀门。
3.按工作温度分类(1) 超低温阀: 用于介质工作温度t<-100℃阀门。
(2) 低温阀: 用于介质工作温度-100℃≤t≤-29℃阀门。
(3) 常温阀: 用于介质工作温度-29℃<t<120℃阀门。
(4) 中温阀: 用于介质工作温度120℃≤t≤425℃阀门。
(5) 高温阀: 用于介质工作温度t>450℃阀门。
1.闸阀又叫闸板阀或闸门, 闸阀闸板运动方向与流体方向相垂直, 闸阀只能作全开和全, 不能作调节和节流。
按密封面配备可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
安全阀与泄放阀的定义与区别
安全阀与泄放阀的定义与区别一、概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。
其动作可靠性被害者和可靠性好坏直接关系到设备和人身的安全，并与节能和环境保护微妙相关。
而前一天有的用户和设计部门在选型时，总是选错型号。
为此本文对安全阀的选用加以分析。
二、定义诸如此类安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须须得到技术监督部门认可的阀门，狭义上所称之为安全阀，其他一般称之为泄放阀。
安全阀与泄放阀在相当结构和性能上很相似，二者都是在超过开启压力时自动排放的介质，以保证生产装置的安全。
由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些装置在规则上也规定选用哪种均可。
因此，二者的不同之处与其往往被忽视。
从而也就出现明显了许多间题。
如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》概述第一篇中所阐述的定义来理解：（l）安全阀（SafetyValve）一种由阀前介质静压力驱动的自动泄压装置。
其特征为具有突开的全开启舞步。
主要用于气体或蒸汽的场合，如图1。
（2）泄放阀（ReliefValve），又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。
它随压力超过开启力的增长而按比例开启。
主要用于流体的场合。
如图2所示。
（3）安全泄放阀（SafetReliefValve），又称安全溢流阀一种由介质压力重压驱动的自动泄压装置。
根据使用场合不同既适用用法作安全阀也适用作泄放阀。
以日本为例，给明确提出安全阀和泄放阀作出明确定义的比较少，一般用作锅炉这类大型贮能压力容器管件的安全装置叫做安全阀，安装在管道上或其他置设施叫作上的称之为泄放阀。
不过，若按日本通产省的《火力发电技术标准》的规定看，设备上才安全保障的重要部分，指定使用安全阀，如锅炉、过热器、再热器等。
而在减压阀的下侧需要与锅炉和涡轮机相接的场合，都必需安装泄放阀或安全阀安全阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
减压阀、安全阀、稳压阀、泄压阀都属于压力控制和调节的阀门，主要是区别在于功能上。
减压阀是将系统内压力高的介质降为压力低的介质并保持压力稳定的阀门品种，减压阀的特点，是在进口压力不断变化的情况下，保持出口压力或温度值在一定的范围内。
安全阀用以防止锅炉、压力容器等设备或管道因超压而发生损坏的阀门。
当压力略高于正常工作压力时，安全阀自动开启，使压力下降。
当压力略低于正常工作压力时，安全阀自动关闭，停止排放流体并保持密封。
泄压阀也是安全阀的一种，主要是用在压力过大的场合，当压力大于设定值时阀内片被顶开及时释放压力，压力减小后恢复到原来的位置，和安全阀区别不大，泄压阀多指用于液体的，安全阀多指用于气体，蒸汽的。
稳压阀是将一个区域内的介质保持在一定的压力范围的设备。
和减压阀的区别：
减压阀：无论进口压力如何变化，都把出口压力减到额定值，起到减压作用。
稳压阀：无论下游压力和需求量如何变化，都维持一个恒定的上游压力。
安全阀及减压阀是两种阀门类型，是专用阀门。
其中，安全阀属于安全泄发装置，是专用阀门，只在工作压力超过允许范围时动作，对系统起到保护作用。
减压阀属于工艺阀门，可使高压物流减压，以满足后系统对压力的要求，其工作过程是连续的。
