阻火器管道阻火器的选用
特殊规格阻火器的选型
的产品应用介绍:随着安全要求日益严格，环保意识日益增强，近年来各国企业和政府制定了许多法规和条例，要求凡是加工，储存和运输可燃气体、液体和蒸汽以及挥发性溶剂的行业（化学、医药、石油化工等等）需对安全生产和环保问题给予更多的重视。
FineKay隶属于（天津精凯科技阀门制造有限公司）研制和开发的新一代安全产品，包括各式阻火器、呼吸阀等，就是在此背景下应运而生。
FineKay在阻火器的开发、设计和测试中充分体现了最新的阻火器测试国际标准ISO16852，以及阻火器使用规范NFPA67，FineKay呼吸阀采用领先的10%超压阀盘技术，性能优越，泄露量小。
尽管国际上对安全装置的标准越来越严格，我们在阻火器选型时仍然非常谨慎，尽量做到量体裁衣，选择和安装正确的阻火器。
对呼吸阀的选型也要遵循同样的原则。
下面只是一般性的给出了FineKay安全装置的基本原理、阻火器和呼吸阀的基础理论知识。
如果您需要更全面的资料和技术咨询，我们可以派专人前往或者提供更详尽的FineKay产品目录。
除了生产标准安全装置外，我们还可以提供特殊标准的阻火器、呼吸阀和其他储罐用设备：也可以根据用户的实际工艺要求进行设计和制造。
这些产品既能满足实际工况要求，也符合国际上关于安全的产品和测试标准。
FineKay的技术专家们拥有丰富的工作经验，可对产品进行各类保修和维修。
我们可以为客户提供各种产品的详细资料，如操作手册、技术图纸、说明书、安装维修指南等等。
我们的售后服务组可以和客户签订安装和维修合同，经过严格培训的FineKay技术人员可以确保我们产品的正确安装，保证无故障运行。
阻火器的选型与应用1.FineKay阻火器的安全性能正确选用FineKay阻火器需要考虑以下因素：I燃烧类型，如：爆轰、爆燃、长时间稳定燃烧II可燃介质或可燃介质混合物的分类：依照最大实验安全间隙值(MESG)1.1按照燃烧类别选型：可燃气体和空气混合并引燃后，会发生以下几种燃烧/爆炸：长时间稳定燃烧大气（无限空间）爆燃有限空间爆燃管道内爆燃管道内爆轰I针对长时间稳定燃烧使用耐长时间稳定燃烧型阻火器II针对大气（无限空间）爆燃使用管道式防爆燃型阻火器III针对有限空间爆燃：使用防有限空间爆燃型阻火器IV针对管道爆燃：使用管道式防爆燃型阻火器V针对稳定和不稳定爆轰使用防爆轰型阻火器安装位置：管端是阻火器，管道式阻火器管道式防爆燃型阻火器管道式防爆燃型阻火器用于防止管道内发生爆燃时的火焰击穿。
工业管道阻火器选型指南
工业管道阻火器选型指南工业管道阻火器选型指南阻火器是用来阻挡和易燃液体蒸汽的火焰扩散的平安装置。
一般安装在输送可燃气体的管道中，或者通风的槽罐上，阻挡传播火焰（爆燃或爆轰）通过的装置，由阻火芯、阻火器外壳及附件构成。
阻火器也常用在输送的管道上。
假如被引燃，气体火焰就会传播到整个管网。
为了防止这种危急的发生，也要采纳阻火器。
阻火器也可以使用在有明火设备的管线上，以防止回火事故。
但它不能阻挡敞口燃烧的和液体的明火燃烧。
管道阻火器选型应依据使用条件和火焰速度打算，没有一种通用型式的管道阻火器。
工业管道阻火器选型指南工作原理关于阻火器的工作原理,主要有两种观点:一是基于传热作用;一是基于器壁效应。
阻火器的门类不同，用途不同，选型当然也是特别重要的一个问题。
不同的选型有不同的效果，选择哪种阻火器才能够使作用呢？假如根据阻火器的不同用途来选型的话，大致可以分为：储罐阻火器、加热炉阻火器、火炬阻火器、加油站阻火器、煤气输送管阻火器、放空管阻火器等。
假如根据安装位置选型的话，又可以分为：安装在排气管端部的管段阻火器，安装在管道中间部位的管道阻火器。
假如根据火焰速度来选型，又可以分为：阻爆燃型阻火器和阻爆轰型阻火器。
阻爆燃型阻火器的作用是阻挡亚音速的传播的爆炸火焰，而阻爆轰型阻火器的作用是阻挡超声波、超音速传播的爆炸火焰。
传热作用燃烧所需要的必要条件之一就是要达到肯定的温度,即着火点。
低于着火点,燃烧就会停止。
依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻挡火焰的扩散。
当火焰通过阻火元件的很多细小通道之后将变成若干细小的火焰。
设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻挡火焰扩散。
器壁效应燃烧并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再连续与其它分子发生反应。
正确的选择石化设备管道阻火器
正确的选择石化设备阻火器一.选型结构的确定1阻火器的类别按阻火器阻止火焰速度分类：（1）阻爆燃型阻火器（2）阻爆轰型阻火器（3）耐烧型阻火器按阻火器安装位置分类：（1）管端阻火器（2）管中阻火器按阻火器用途分类：（1）油罐阻火器（2）加热炉阻火器（3）火炬阻火器（4）排风道阻火器（5）乙炔阻火器（6）氢气放空阻火器按阻火器MESG值分类：（1）适用于Ⅰ级气体的阻火器（2）适用于Ⅱa级气体的阻火器（3）适用于Ⅱb级气体的阻火器（4）适用于Ⅱc级气体的阻火器2阻火器的选型油罐阻火器（管端阻火器）石油工业储罐由于油品输送，外界温度的变化和轻质油品容易蒸发等原因容易气体外排，当受到雷击火花或外界火源的作用时油罐经常容易发生火灾，造成严重损失。
为保证排出气体不受外界火源或雷击火花等影响，在储罐的通气口安装阻火器以保证储罐的安全运行。
油罐阻火器（管端阻火器ZH00）的性能及特点：A.油罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、原油、笨、甲苯及化工原料的储罐。
B.油罐阻火器能阻止速度不大于45m/s的火焰通过。
C.油罐阻火器能承受0.9Mpa水压试验。
D.油罐阻火器必须经过连续13次阻爆性能试验，每次均能阻火，阻爆性能合格。
E.油罐阻火器耐烧1h无回火，耐烧性能合格。
（2）油罐阻火器结构（见图）（3）油罐阻火器的维护与保养，为了确保油罐阻火器的性能达到安全使用的目的，阻火器应定期进行检查，保养。
A.阻火器每半年应检查一次，检查阻火层是否堵塞，变形，腐蚀等。
B.被堵塞的阻火层应清洗干净以保证阻火层上每个孔眼畅通，对于变形和腐蚀的阻火层应立即更换。
加热炉阻火器（管道阻火器）加热炉阻火器（管道阻火器）适用于加热炉、裂解炉、燃气锅炉等。
因为这些炉子都使用可燃气体作为燃料，由于操作上的失误或泄漏，易于造成输气管线回火而引起的工艺装置爆炸危险。
为了防止这一安全事故，应安装加热炉阻火器。
阻火器的选型
[1]阻火器的选用.龚人伟，化工设备与管道.2002 年第 3 期. [2]石油化工装置中管道阻火器的选用及安装.洪梅徐康，科 学管理.2015 年第 12 期. [3] 阻 火 器 的 设 计 和 选 用. 高 岭 高 庆 贵 ，化 工 设 计.2011,21 （2）. [4]阻火器的设计和选用.杨峋，石油库与加油站.1998 年 8
的通过，压降较小，对于介质的清洁度要求不高，且具有止回功
3.3 确定防爆等级，用户应提供详细的介质组分、操作参数
能；其缺点是占地面积较大，有废水排放且造价较高。
（温度压力）等，便于厂家判断介质的危险性；根据装置的安全
1.1.3 动力学式，即考虑喉径设计，排放较为畅通。
级别，即生产装置所处的爆炸性危险气体环境，以及所在区域
在阻火器选型时，用户应详细提供介质的组分、温度、压力
分类；以及按照安装位置分类。
等详细参数便于厂家判断介质的危险性，从而选用合适的阻
1.1 按照结构分类，可以分为静力学式和动力学式，其中静 火器。
力学又可以分为干式和湿式
3 选用阻火器的步骤
1.1.1 静力学干式，常用的波纹板式、金属丝网等，其阻火原
设备运维
阻火器的选型
陈菊士（东华工程科技股份有限公司，安徽 合肥 230024）
Selection of flamearrester
Chen Ju-shi(East China Engineering Scienceand Technology co.,Ltd Hefei Anhui,230024,China)
氢气阻火器选用标准

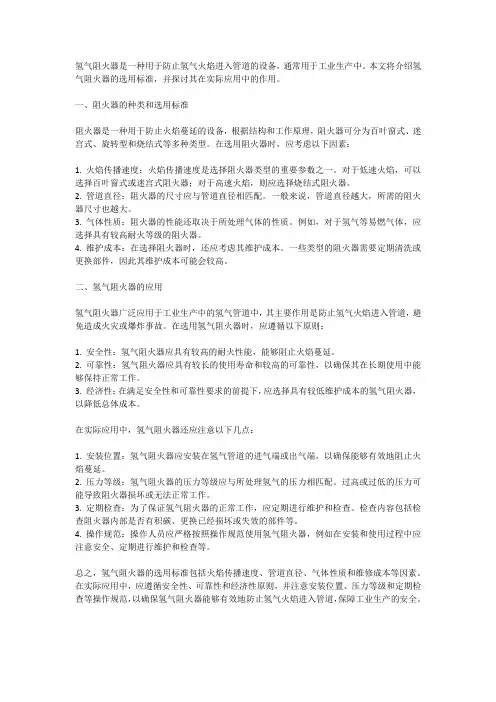

氢气阻火器是一种用于防止氢气火焰进入管道的设备，通常用于工业生产中。
本文将介绍氢气阻火器的选用标准，并探讨其在实际应用中的作用。
一、阻火器的种类和选用标准阻火器是一种用于防止火焰蔓延的设备，根据结构和工作原理，阻火器可分为百叶窗式、迷宫式、旋转型和烧结式等多种类型。
在选用阻火器时，应考虑以下因素：1. 火焰传播速度：火焰传播速度是选择阻火器类型的重要参数之一。
对于低速火焰，可以选择百叶窗式或迷宫式阻火器；对于高速火焰，则应选择烧结式阻火器。
2. 管道直径：阻火器的尺寸应与管道直径相匹配。
一般来说，管道直径越大，所需的阻火器尺寸也越大。
3. 气体性质：阻火器的性能还取决于所处理气体的性质。
例如，对于氢气等易燃气体，应选择具有较高耐火等级的阻火器。
4. 维护成本：在选择阻火器时，还应考虑其维护成本。
一些类型的阻火器需要定期清洗或更换部件，因此其维护成本可能会较高。
二、氢气阻火器的应用氢气阻火器广泛应用于工业生产中的氢气管道中，其主要作用是防止氢气火焰进入管道，避免造成火灾或爆炸事故。
在选用氢气阻火器时，应遵循以下原则：1. 安全性：氢气阻火器应具有较高的耐火性能，能够阻止火焰蔓延。
2. 可靠性：氢气阻火器应具有较长的使用寿命和较高的可靠性，以确保其在长期使用中能够保持正常工作。
3. 经济性：在满足安全性和可靠性要求的前提下，应选择具有较低维护成本的氢气阻火器，以降低总体成本。
在实际应用中，氢气阻火器还应注意以下几点：1. 安装位置：氢气阻火器应安装在氢气管道的进气端或出气端，以确保能够有效地阻止火焰蔓延。
2. 压力等级：氢气阻火器的压力等级应与所处理氢气的压力相匹配。
过高或过低的压力可能导致阻火器损坏或无法正常工作。
3. 定期检查：为了保证氢气阻火器的正常工作，应定期进行维护和检查。
检查内容包括检查阻火器内部是否有积碳、更换已经损坏或失效的部件等。
4. 操作规范：操作人员应严格按照操作规范使用氢气阻火器，例如在安装和使用过程中应注意安全、定期进行维护和检查等。
管道阻火器的选用及检验验收方式
为保证石油气管道阻火器（以下简称阻火器）的性能和质量，满足石油化工企业的安全生产和设计选型的要求，特制定本标准。
本标准适用于IIA级烃类爆炸性气体混合物的输送系统、气体回收系统和气体放空系统的阻火器选用、检验及验收。
执行本标准时，尚应符合现行有关强制性标准规范的规定。
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
使用本标准时，应探讨使用下列标准最新版本的可能性。
GB976 灰铸铁件分类及技术条件GB5908 石油储罐阻火器阻火性能和试验方法SY/T0512 石油储罐阻火器GB6414 铸件尺寸公差GB9113 整体钢制管法兰GB9438 铝合金铸件技术条件GB9439 灰铸铁件GB11352 一般工程用铸造碳钢件GB13347 石油气管道阻火器阻火性能和试验方法GB50058 爆炸和火灾危险环境电力装置设计规范GB/T11350 铸件机械加工余量GB/T12716 60圆锥管螺纹GB/T13306 标牌GB/T13384 机电产品包装通过技术条件劳动部压力容器安全技术监察规程JB/T4709 钢制压力容器焊接规程GB4879 防锈包装GB4892 硬质直方体运输包装尺寸系列GB191 包装储运图示标志GB6388 运输包装发货标志2 一般规定2.0.1 阻火器接口法兰公称直径为15 20 25 （32） 40 50 （65） 80 100 （125） 150 200250 300 350 400 450 500 600注：带括号的规格不推荐使用.阻火器接口法兰的公称压力可分为0.6、1.6、2.5Mpa。
.阻火器壳体材料代号，见表2.0.3。
料代号3 术语3.0.1 阻火器安装在输送和排放可燃气体的管道上，用以阻止因回火而引起火焰向管道传播、蔓延的安全设备，主要由阻火层、壳体、联接件组成。
3.0.2 阻火层是通过猝火的方式将火焰扑灭的防回火组合元件，由芯件、芯壳、芯件压环或支承杆组成。
阻火器选购原则与注意事项
阻火器选购原则与注意事项我们知道阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置，如果选用不当，将会造成安全隐患，小编总结一些选购的原则与日常的注意事项与大家分享。
选购的一般原则1.所选用的阻火器，其安全阻火速度应大于安装位置可能达到的火焰传播速度。
2.与燃烧器连接的可燃气体输送管道，在无其它防回火设施时，应设阻火器。
3.安装于管端的阻火器，当公称直径小于DN50时宜采用螺纹连接; 当公称直径大于或等于DN50时，应采用法兰连接。
4.安装于管道中的阻火器，应采用法兰连接。
5.安装于管端的阻火器，应带有可自动开启的防雨通风罩。
6.阻止以亚音速传播的火焰，应使用阻爆燃型阻火器，其安装位置宜靠近火源;阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器，其安装位置应远离火源。
6.不同公称直径的阻爆轰型阻火器，所要求的距火源最小安装距离见表。
7.在寒冷地区使用的阻火器，应选用部分或整体带加热套的壳体，也可采用其它伴热方式。
8.在特殊情况下，可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器。
9.储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型。
储罐顶部的油气排放管道，应在与罐顶的连接处选用阻爆轰型阻火器。
储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器。
10.紧急放空管应装卸设施的油气排放( 或回收)总管与各支线的气相管道之间应设置阻爆轰型阻火器。
11.可燃气体放空管道在接入火炬前，若设置阻火器时，应选用阻爆轰型阻火器。
安装使用的注意事项1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。
2、阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。
检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
石油气体管道阻火器标准
石油气体管道阻火器标准一、结构要求1.阻火器应由能够阻挡火焰传播的材料制成，并能够承受管道内的最大工作压力。
2.阻火器应具有能够防止火焰从管道的一端传播到另一端的装置，该装置应结构简单、易于操作。
3.阻火器的结构应能够防止火焰在管道内传播，并能够承受管道内的最大工作压力。
4.阻火器应具有能够防止火焰从管道的一端传播到另一端的装置，该装置应结构简单、易于操作。
5.阻火器应能够防止火焰在管道内传播，并能够承受管道内的最大工作压力。
二、工作原理要求1.阻火器的工作原理应基于阻止火焰传播的原则。
2.阻火器应能够阻止火焰在管道内传播，并能够承受管道内的最大工作压力。
3.阻火器应具有防止回火的装置，以确保安全使用。
三、安装和维护要求1.阻火器应安装在管道的进出口处，以确保安全使用。
2.阻火器应定期进行检查和维护，以确保其正常运转。
3.在每次检查和维护时，应检查阻火器的完整性，并进行必要的维修和更换部件。
4.在检查和维护过程中，应始终保持安全意识，并采取必要的防护措施。
5.定期进行性能测试以确认其工作效能，性能测试包括阻火器的阻燃性以及其能够在管道的最大工作压力下安全工作等。
6.如果发现阻火器存在任何问题，应及时进行维修或更换。
7.在安装和维护过程中，应遵循所有相关的安全规定和操作规程。
四、测试方法和评价指标要求1.阻火器的测试方法应符合国家相关标准的规定。
2.在进行测试时，应选取具有代表性的样品进行测试，以确保测试结果的准确性。
3.测试结果的评价指标主要包括阻火器的阻燃性、耐压性以及防止回火的性能等。
4.测试结果应与国家标准规定的指标进行对比，以确定阻火器的性能是否符合要求。
阻火器的选用
5、阻火器主要是根据介质的化学性质、温度、压力来选用合适的阻火器。
一般介质，使用压力小于等于1.0MPa，温度小于80℃时均采用碳钢镀锌铁丝网阻火器。特殊的介质如乙炔气管道，特别是压力大于0.15MPa的高压乙炔气管道上，采用特殊的阻火器。
3、火炬排放气进入火炬头前应设置阻火器或阻火装置。
4、其它应设置管道阻火器的场合。
4阻火器的选用
4.1阻火器的选用步骤
1、根据使用场所决定采用放空阻火器还是管道阻火器。
2、确定采用阻爆燃型阻火器还是阻爆轰型阻火器。
火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延，这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根据经验来确定。
表1两种MESG分类标准
NEC
IEC
MESG/ mm
测试气体
A
IIC
0. 25
乙炔
B
IIC
0. 28
氢气
C
IIB
0. 65
乙烯
D
IIA
0. 90
丙烯
G M
I
1. 12
甲烷
国标《爆炸性环境用防爆电气设备通用要求》GB 3836.1－83中，对爆炸性气体混合物按最大试验安全间隙（MESG）分成不同的技术安全等级，见表2。
阻火器的选用
1阻火器的作用及工作原理
1.1阻火器的作用
阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。
阻火器的正确选型
阻火器的正确选型阻火器（又名防火器、隔火器）是用来阻止易燃气体和易燃液体蒸气的火焰蔓延的安全装置。
早在1928年阻火器已被应用于石油工业，以后随着工业发展普遍用于化学工业、煤矿、水运、采油、铁路运输、煤气输送管网及油气回收系统等。
一、阻火器的阻火机理大多数阻火器是由能够通过气体的许多细小通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽可能小，小到能使火焰被熄灭。
火焰能够被熄灭的机理是传热作用和器壁效应。
1.1 传热作用阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后，就形成许多细小的火焰流。
由于通道的传热面积大，火焰通过通道壁进行热互换后，温度下降，达到必然程度火焰可以熄灭。
按照英国罗卜尔（M·Roper）对波纹型阻火器进行的实验表明，当把阻火器的材料的导热性提高460倍时，其熄灭直径仅改变2.6%。
这说明材质问题是次要的。
也就是说传热作用是熄灭火焰的一种原因，但不是主要的原因。
1.2 器壁效应按照燃烧与爆炸连锁反映理论，以为燃烧与爆炸现象不是分子间直接作用的结果，而是在外来能源（热能、辐射能、电能、化学能等）的激发下，使分子键受到破坏，产生具有反映能力的分子（称为化学分子），这些活性分子发生化学反映时，首先割裂为十分活泼而寿命短促的自由基。
化学反映是靠这些自由基进行的。
自由基与另一分子作用的结果除生成物之外，还能产生新的自由基。
这些新的自由基反复地反映，又消耗又生成，不断地进行下去。
由此可知易燃混合气体自行燃烧（在开始燃烧后，没有外界能源的作用）的条件是：新产生的自由基数等于或大于消失的自由基数。
随着阻火器通道尺寸的减小，自由基与反映分子之间碰撞概率随之减少，而自由基与通道壁的碰撞概率反而增加，这样就促使自由基反映减低。
当通道尺寸减少到一数值时，这种器壁效应就造成了火焰不能继续传播的条件，火焰即被阻止。
因此器壁效应是阻止火焰的主要机理。
二、阻火器的选型2.1 阻火器按用途选型阻火器按用途可分储罐阻火器、加油站阻火器、加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等。
阻火器型号及用途
阻火器型号及用途波纹阻火器：型号： ZGB-1口径：50-300mm 压力(MPa)：0.6~5.0 材质：碳钢、不锈钢 ZGB-1新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲苯、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。
网型阻火器：型号： HGS07口径：15-200mm压力： 2.5MPa / 4.0MPa 材质：碳钢、不锈钢 HGS07型网型阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用地储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型原理同上，用在管道上。
与呼吸阀、呼吸人孔配套使用，亦可单独使用。
抽屉式波纹阻火器：型号： ZGB-2口径：50-250mm压力：材质：碳钢、不锈钢 ZGB-2（全天候）型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。
该阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。
阻爆燃型管道阻火器：型号： ZGB-1口径：15-300mm 压力(MPa)：0.6~5.0 材质：碳钢、不锈钢输送可燃性气体的管道上，火炬系统，油气回收系统、加热炉燃料气的网管上，空气净化通化系统，气体分析系统，煤矿瓦斯排放系统、腐蚀性可燃系统氧气管道阻火器：型号： FPV-XT、FP-XT口径：15-500mm压力： 2.5MPa / 4.0MPa 材质：不锈钢 /铜 FP-XT 型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。
可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。
阻火器的分类及选型(建议收藏)
阻火器的分类及选型1。
阻火器的分类1.0.1 按性能分类1。
0 。
1。
1 阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。
1。
0 .1。
2 阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。
1。
0。
2按使用场所分类1。
0。
2。
1放空型阻火器：安装在储罐（或槽车)的放空管道上，用以防止外部火焰传入储罐(或槽车)内，分为管端型和普通型。
管端型：一端与大气相通,为防止灰尘和雨水进入阻火器内部,顶部安装由温度控制开启的防风雨帽。
管端型放空阻火器为阻爆燃型.普通型:两端与管道相连，通过下游管道与大气相通.分为阻爆燃型和阻爆轰型.1。
0-2.2管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端.分为阻爆燃型和阻爆轰型。
1。
0.3 按结构分类1.0-3。
1 充填型阻火器充填型阻火器又称填料型阻火器。
1.0。
3。
2 板型阻火器板型阻火器有平行板型和多孔板型两种.1。
0—3.3 金属网型阻火器这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。
1.0—3.4液封型阻火器这类阻火器的特点是可以用于含有少量固体粉粒的物料体系.1。
0—3.5波纹型阻火器以上5种类型的阻火器在工业实践过程中，波纹型阻火器由于其稳定的性能而得到广泛的应用。
本规定以波纹型阻火器为例来说明阻火器的选用、安装和维护。
2。
阻火器的选用2.0。
1 阻火器的选用步骤2。
0.1。
1 根据使用场所决定采用放空阻火器还是管道阻火器。
2.0.1.2 确定采用阻爆燃型阻火器还是阻爆轰型阻火器。
火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。
因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延,这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根据经验来确定。
2。
0。
1。
3 根据介质在实际工况条件下的MESG值来选用合适规格的阻火器.（1）国标《爆炸性环境用防爆电气设备通用要求）(GB3 836.1 -83）中，对爆炸性气体混合物按最大试验安全间隙（MESG）分成不同的技术安全等级,见表4.O.tMESG分级表表4。
阻火器的分类和选用
阻火器又名防火器，阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。
一般安装在输送可燃气体的管道中，或者通风的槽罐上，阻止传播火焰（爆燃或爆轰）通过的装置，由阻火芯、阻火器外壳及附件构成。
阻火器分为很多种，一般是按照性能、使用场所、结构进行分类。
阻火器分类按性能分类1.阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。
2.阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。
按使用场所分类1.放空阻火器：安装在储罐（或槽车）的放空管道上，用以防止外部火焰传的入储罐（或槽车）内，分为管端型和普通型。
a.管端型：一端与大气相通，为防止灰尘和雨水进入阻火器内部，顶部安装由温度控制开启的防风雨帽。
管端型放空阻火器为阻爆燃型。
b.普通型：两端与管道相连，通过下游管道与大气相通。
分为阻爆燃型和阻爆轰型。
2.管道阻火器：安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端。
分为阻爆燃型和阻爆轰型。
按结构分类1.充填型阻火器：充填型阻火器又称填料型阻火器。
2.板型阻火器：板型阻火器有平行板型和多孔板型两种。
3.金属网型阻火器：这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。
4.液封型阻火器：这类阻火特点是可以器的用于含有少量固体粉粒的物料体系。
5.波纹型阻火器：性能稳定，应用广泛。
阻火器的选用1.根据使用场所决定采用放空阻火器还是管道阻火器；2.确定采用阻爆燃型阻火器还是阻爆轰型阻火器；火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。
因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延，这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根经验来确定。
3.根据介质在实际工况条件下的最大试验安全间隙（MESG)值来选用合适规格的阻火器；对于有多种可燃性气组成的混合气，选用阻火器要进行试验,以确定混合气体的MESG值。
如何正确选用阻火器
阻火器通常安装在输送和排放易燃易爆气体的储罐和管线上，它可以有效的防止外部火焰窜入输送管道中，能够很好的抑制火焰的蔓延，将各种安全事故隐患扼杀在摇篮之中。
但是阻火器腐蚀是化工厂最头痛的事，它轻则会损坏设备，重则容易引起各种事故。
在化工生产过程中有60%的设备都是由于腐蚀而遭受到破坏。
为了避免阻火器遭受到外界环境的腐蚀，所以在阻火器选购过程中材质选择非常重要。
通常而言，碳钢、不锈钢足矣，但是对于盐酸这类物质时，绝大多数的金属都会很容易遭到腐蚀，而许多非金属材料则具有很好的耐盐酸腐蚀性。
所以针对输送盐酸类物质应该选用内衬非金属材质的阻火器。
另外，对于像醋酸、硝酸等物质，普通碳钢和一般的金属遇到这些物质都会瞬间的腐蚀损坏，所以像在阻火器选择过程中可以选择不锈钢、钛及钛合金材料。
总之，在阻火器选择上，要因地制宜，毕竟市场上推出的阻火器种类繁多，选择一款适合的阻火器至关重要。
在不同的气候或环境在阻火器选择上也会有所差异。
例如寒冷的地区选购阻火器，应该选择夹套阻火器，进行夹套伴热。
对于火焰速度的不同，阻火器的选择也会有所不同。
如果对象是亚音速、音速或者超音速传播的火焰，应选用燃气阻火器。
而储罐顶部气体及油气排放管道的集合管上应选用阻爆轰型阻火器。
综上我们可以看出，管道传送的介质不同，阻火器使用的环境不同，以及事故的火源不同，阻火器的选择上都会有很大的差异。
所以客户在进行阻火器选择的时候，应该从自身生产和运用环境出发，选择合适的阻火器，以免因选购不当，带来经济上的损失和人身安全的威胁。
燃烧炉 火炬系统阻火器的选用
燃烧炉/火炬系统阻火器的应用（天津精凯科技阀门研究所工程师：李志强）在多数的管线上阻火器通常被安装在装置进、出口处或管道末端上，它允许介质流通，但阻止火焰通过。
近年来，欧盟加强了可燃气体、易燃液体及蒸汽的储存、加工和运输的安全规范ATEX 100a。
对燃烧炉/火炬系统，在安全防护措施和限制气体排放上提出了更高的要求燃烧炉/火炬系统的安全因素在使用燃烧炉/火炬系统过程中，易燃、易爆气体以及火源是我们要面临的主要问题。
火焰可以通过管道系统传播，进而引发生产装置或者储罐爆炸，造成巨大损失。
尤其危险的是：当火焰沿管道传播时，火焰的传播速度和冲击波压力将短时间内急剧升高。
当管道足够长时，爆炸可以由爆燃阶段（火焰传播速度为亚音速，冲击波瞬间压力1-1000kpa）发展到爆轰阶段（火焰传播速度大于音速冲击波瞬间压力2000-10000kpa）见表{1}。
化学工业中许多装置，比如大型油罐，基于造价原因不具备防爆功能，一旦遇到爆炸冲击，灾难难以避免。
这时候就必须采用有效的安全措施，抵御来自爆炸的危险，保证装置的安全运行。
【表一】不同燃烧类型下的火焰传播速度和冲击波压力T ad.1 Flame spread velocity and shock wave pressure under different kinds of combustionATEX 100a以及EN 1127-1详细阐述了保护化工设备/装置安全的基本方案。
此方案有两个要素：1怎样化分化工装备/装置的危险程度：2怎样化分可燃气体的危险级别。
借鉴原德国国家防爆安全标准Ex-RL以及TRbF100，根据爆炸混合物发生爆炸的概率，将化工设备/装置划分为3个危险区域：区域0，区域1和区域2。
依照en1127-1标准，把气体的爆炸威力（火焰刺穿能力）根据“最大的实验安全间隙值”（Maximum Explosion safe Gap）分为ⅡA、ⅡB、ⅡB1、ⅡB2、ⅡB3和ⅡC等级别，见表{2}。
阻火器的选型和安装设置要求
阻火器的选型和安装设置要求阻火器是一种安装在储罐或排放可燃气体的管道上，用于阻止因回火而引起火焰向油罐或管道传播、蔓延的安全附件。
它由阻火芯、阻火器外壳及附件构成，允许气体通过，但阻止外部火焰向内部方向传播，达到防爆目的，从而保证设施的安全。
VOCs治理工程中，特别是涉VOCs焚烧治理的工程中，废气收集管道需要安装阻火器，也是相关技术规范中的特定要求。
因设备、管道上未设阻火器或性能不达标也会导致生产安全事故。
如2014年6月9日，扬子石化炼油厂焦化车间硫回收装置酸性水罐区发生闪爆事故，调查原因显示罐顶水封罐及罐顶气到焚烧炉连通管线内存在的硫化亚铁自燃，且连通管线内未设阻火器，引燃爆炸性气体，造成6#罐闪爆，由于罐顶气相管线相通，又导致7#罐、8#罐相继发生爆炸。
一、常见问题1.阻火器安装位置不正确，起不到阻止火焰燃烧的作用。
2.应该使用阻火器的场所未安装阻火器。
3.阻火器选型不正确，起不到阻火作用。
4.平时未做好阻火器日常检查维护，使阻火器失去了阻火的效果。
二、阻火器的分类目前对阻火器有几种分类方法。
按照性能可分为阻爆燃型和阻爆轰型。
阻爆燃型是指用于阻止亚音速传播的火焰蔓延；阻爆轰型是指阻止音速和超音速传播的火焰蔓延。
按照使用场合不同可分为放空阻火器和管道阻火器。
放空阻火器是指安装在储罐（或者槽车）的放空管道上，用于阻止外部火焰传入储罐（或者槽车）内，分为管端型和普通型：管端型阻火器为阻爆燃型，是指一端与大气相通，为防止灰尘和雨水进入阻火器内部，顶部安装由温度控制开启的防风雨帽；普通型阻火器是指两端与管道相连，通过下游管道与大气相通，分为阻爆燃型和阻爆轰型。
管道阻火器安装在密闭管路系统中，用于防止管路系统一端的火焰蔓延到管路系统的另一端，分为阻爆燃型和阻爆轰型。
按照阻火结构可分为填充型、板型、金属丝网型、液封型和波纹型等5种。
阻火器按照最大试验安全间隙（MESG）测试气体爆炸组级别分为7级，分别为IIA1、IIA、IIB1、IIB2、IIB3、IIB、IIC组别，每个组别又都存在爆燃、稳定爆轰和非稳定爆轰。
