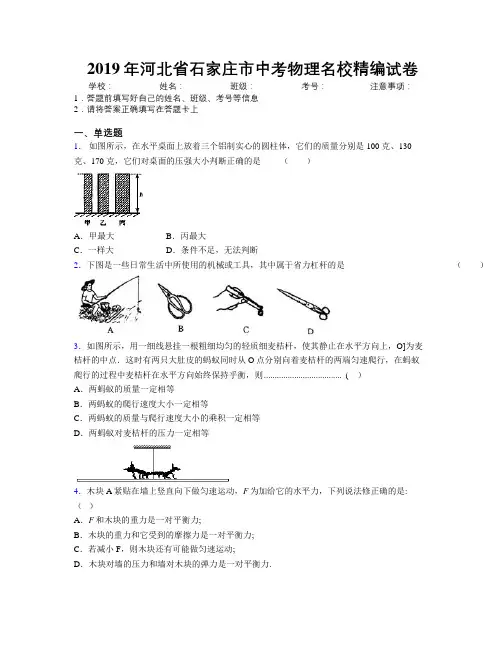

2019年河北省石家庄市中考物理名校精编试卷附解析
2019年河北省石家庄市中考物理名校精编试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示，在水平桌面上放着三个铝制实心的圆柱体，它们的质量分别是100 克、130克、170 克，它们对桌面的压强大小判断正确的是（）A．甲最大B．丙最大C．一样大D．条件不足，无法判断2．下图是一些日常生活中所使用的机械或工具，其中属于省力杠杆的是（）3．如图所示，用一细线悬挂一根粗细均匀的轻质细麦桔杆，使其静止在水平方向上，O]为麦桔杆的中点．这时有两只大肚皮的蚂蚁同时从O点分别向着麦桔杆的两端匀速爬行，在蚂蚁爬行的过程中麦桔杆在水平方向始终保持乎衡，则.................................... (）A．两蚂蚁的质量一定相等B．两蚂蚁的爬行速度大小一定相等C．两蚂蚁的质量与爬行速度大小的乘积一定相等D．两蚂蚁对麦桔杆的压力一定相等4．木块A紧贴在墙上竖直向下做匀速运动，F为加给它的水平力，下列说法修正确的是:（）A．F和木块的重力是一对平衡力;B．木块的重力和它受到的摩擦力是一对平衡力;C．若减小F，则木块还有可能做匀速运动;D．木块对墙的压力和墙对木块的弹力是一对平衡力.5．两个正方体物块，质量相同，边长之比为1：2，则它们的密度之比为:（）A．2：1; B．4：1; C．1：8; D．8：1.6．下列各种摩擦中，属于有害摩擦的是........................................................................... （）A．被拉动的雪撬与雪地之间的摩擦B．人走路时鞋底与地面间的摩擦C．用手握住油瓶，油瓶与手的摩擦D．向结冰的路面撒些砂土，轮胎与路面的摩擦7．如图所示，电源电压一定。
2019年河北省石家庄市中考物理试卷甲卷附解析
2019年河北省石家庄市中考物理试卷甲卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．知识价值的体现之一是它可以让我们避免许多可以避免的事故。
在以下安全提示中与摩擦力知识有关的是................................................................................................................. （）A．车未停稳，请勿下车B．在地铁车站站台上候车的人必须站在安全线以外C．雨天路滑，驾驶员小心驾驶D．不要在太阳光下看书2．将一滴红墨水滴入一杯清水中，一段时间后整杯水都变红了．下列说法正确的是（）A．如果水的温度为0℃，就不会发生这种现象B．这是扩散的现象，它只发生在液体和气体中C．这是扩散的现象，它表明分子在不停地做无规则运动D．如果水的温度越低，扩散将进行得越快3．下列说法中正确的是（）A．比热容大的物体，吸收的热量一定多B．比热容大的物体，具有的内能一定大C．物体的温度越高，比热容越大D．以上说法都不对4．如图是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是 ............... （）A．B点支点，液压杆施加的力是动力，货物重力是阻力；B．B是支点，物体A放在车厢前部分可省力；C．C点支点，物体A放在车厢后部分可省力；D．C点支点，物体A放在车厢前部分可省力。
5．测量一木板的长度，记录的数据是2.53米，这把刻度尺的最小刻度是:（）A．分米; B. 厘米; C．毫米; D. 微米.6．下列物体中做匀速直线运动的是................................................................................... （）A．沿平直轨道出站的火车．B．竖直向上抛出的小球．C．匀速通过拱型桥的汽车．D．放在传送带上被输送的货物．7．运动会上，100m决赛，中间过程张明落后于王亮，冲刺阶段张明加速追赶，结果他们同时到达终点。

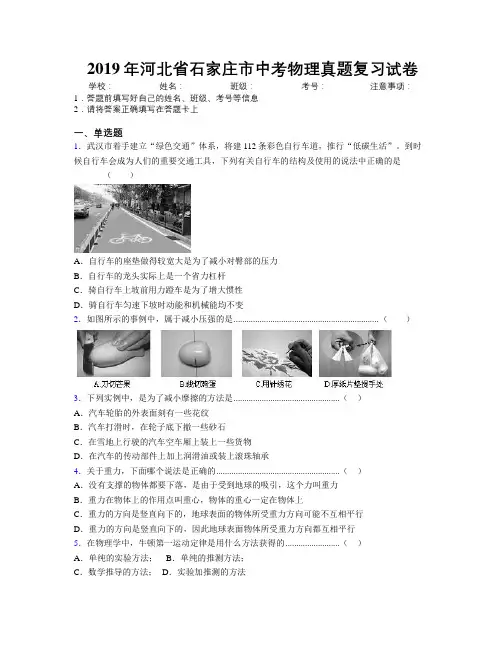

2019年河北省石家庄市中考物理真题复习试卷附解析
2019年河北省石家庄市中考物理真题复习试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．武汉市着手建立“绿色交通”体系，将建112条彩色自行车道，推行“低碳生活”。
到时候自行车会成为人们的重要交通工具，下列有关自行车的结构及使用的说法中正确的是（）A．自行车的座垫做得较宽大是为了减小对臀部的压力B．自行车的龙头实际上是一个省力杠杆C．骑自行车上坡前用力蹬车是为了增大惯性D．骑自行车匀速下坡时动能和机械能均不变2．如图所示的事例中，属于减小压强的是................................................................... （）3．下列实例中，是为了减小摩擦的方法是.................................................（）A．汽车轮胎的外表面刻有一些花纹B．汽车打滑时，在轮子底下撤一些砂石C．在雪地上行驶的汽车空车厢上装上一些货物D．在汽车的传动部件上加上润滑油或装上滚珠轴承4．关于重力，下面哪个说法是正确的.........................................................（）A．没有支撑的物体都要下落，是由于受到地球的吸引，这个力叫重力B．重力在物体上的作用点叫重心，物体的重心一定在物体上C．重力的方向是竖直向下的，地球表面的物体所受重力方向可能不互相平行D．重力的方向是竖直向下的，因此地球表面物体所受重力方向都互相平行5．在物理学中，牛顿第一运动定律是用什么方法获得的.........................（）A．单纯的实验方法；B．单纯的推测方法；C．数学推导的方法；D．实验加推测的方法6．我国的登月工程分三个阶段进行，其中发射首颗月球探测卫星“嫦娥一号”，是这一工程的第一个阶段，已于2007年下半年发射升空。

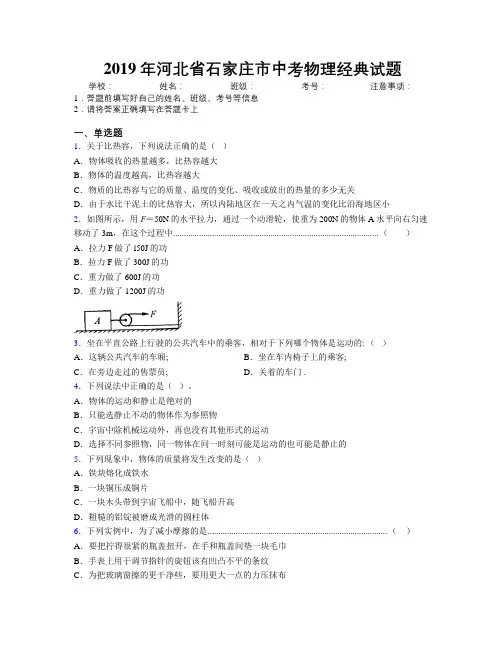

2019年河北省石家庄市中考物理经典试题附解析
2019年河北省石家庄市中考物理经典试题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．关于比热容，下列说法正确的是（）A．物体吸收的热量越多，比热容越大B．物体的温度越高，比热容越大C．物质的比热容与它的质量、温度的变化、吸收或放出的热量的多少无关D．由于水比干泥土的比热容大，所以内陆地区在一天之内气温的变化比沿海地区小2．如图所示，用F＝50N的水平拉力，通过一个动滑轮，使重为200N的物体A水平向右匀速移动了3m，在这个过程中............................................................................................... （）A．拉力F做了l50J的功B．拉力F做了300J的功C．重力做了600J的功D．重力做了1200J的功3．坐在平直公路上行驶的公共汽车中的乘客，相对于下列哪个物体是运动的: （）A．这辆公共汽车的车厢; B．坐在车内椅子上的乘客;C．在旁边走过的售票员; D．关着的车门 .4．下列说法中正确的是（）。
A．物体的运动和静止是绝对的B．只能选静止不动的物体作为参照物C．宇宙中除机械运动外，再也没有其他形式的运动D．选择不同参照物，同一物体在同一时刻可能是运动的也可能是静止的5．下列现象中，物体的质量将发生改变的是（）A．铁块熔化成铁水B．一块铜压成铜片C．一块木头带到宇宙飞船中，随飞船升高D．粗糙的铝锭被磨成光滑的圆柱体6．下列实例中，为了减小摩擦的是................................................................................... （）A．要把拧得很紧的瓶盖扭开，在手和瓶盖间垫一块毛巾B．手表上用于调节指针的旋钮该有凹凸不平的条纹C．为把玻璃窗擦的更干净些，要用更大一点的力压抹布D．移动较重的货箱时，在货箱下面垫上几根圆木7．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是 ....................... （）A．甲灯的实际功率一定是25WB．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，乙灯消耗的电能较多D．两灯均正常发光时，甲灯灯丝电阻较大8．如图所示，当开关S闭合后发现电灯L不亮，用测电笔测试a、b、c、d四点时，只有b不能使氖管发光，则故障可能是..................................................................................................... （）A．火线与零线短路B．a、d之间某处断路C．b、c之间某处断路D．电灯的灯丝断了9．关于家庭电路，下列说法不正确的............................................................................... （）A．我国家庭电路的电压是220VB．家庭电路中的用电器都是并联的C．用湿手拨动电路中的开关是不安全的D．为了方便，可以直接在家庭电路的电线上晾衣物10．如图所示的电路中，电源电压保持不变。
2019年河北省石家庄市中考物理综合测评试卷附解析
2019年河北省石家庄市中考物理综合测评试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．以下说法正确的是（）A．使用天平时，调节横梁平衡后，在称量的过程中也可以调节平衡螺母B．滑动变阻器铭牌上的电阻值是指滑动变阻器连人电路部分的电阻大小C．电能表是测量电功或记录用电器消耗电能的仪表D．使用测电笔（也称试电笔）辨别火线时，手不能接触测电笔上的导体2．“墙角数枝梅，凌寒独自开，遥知不是雪，为有暗香来．”诗人在远处就能闻到淡淡梅花香味的原因是..................................................................................................................... （）A．分子间有引力B．分子间有斥力C．分子在不停地做无规则运动D．分子很小3．铝的比热容是0.88×103J/（kg・℃）。
由此可知（）A．单位质量的铝温度升高1℃时吸收的热量是0.88×103JB．1kg的铝温度升高l℃时吸收的热量是0.88×103J/（kg・℃）C．1kg的铝温度降低1℃时放出的热量是0.88×103JD．1kg的铝温度升高到1℃时吸收的热量是0.88×103J4．如图所示，将一块砖平放、立放、侧放时，它对地面的压强............................... （）A．平放时最大B．立放时最大C．侧放时最大D．平放、立放、侧放时，一样大5．木杆铅笔是同学们常用的文具，下列对木杆铅笔的估测你认为估测错误的是:（）A 质量约为5kg ;B 长度约为 20cm;C 横截面约为0.5cm2 ;D 铅笔芯的直径约为1 mm.6．甲乙两个实心球，甲球的体积是乙球体积的2倍，甲球的质量是乙球质量的12，则甲乙两球的密度之比是:（ ）A ．1:4 ; B. 1:1; C ．2:1; D. 4:1.7．（09金华）小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。
2019年河北省石家庄市中考物理综合性测试试卷附解析
2019年河北省石家庄市中考物理综合性测试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．小明用两个相同的滑轮组成不同的滑轮组（如图所示），分别将同一物体匀速提高到相同高度，滑轮组的机械效率分别为η1、η2。
下列关系 ......................................................... （）正确的是（忽略绳重及摩擦）A．F1 > F2，η1 ＝η2B．F1 > F2，η1 > η2C．F1 < F2，η1 ＝η2D．F1 < F2，η1 > η22．摩托车做飞跃障碍物的表演时为了减少向前翻车的危险，下列说法中正确的是（）A．应该前轮先着地；B．应该后轮先着地；C．应该前后轮同时着地；D．哪个车轮先着地与翻车的危险没有关系。
3．生物在进化过程中形成了各种与环境相适应的特征，下列各种生物的特征有利于减小摩擦的是 .................................................................................................................................... （）A．壁虎脚上的刷状肉垫B、泥鳅体表面的黏液；C．人手指上的螺纹；D．蛇体表的粗糙鳞片。
B4．如图所示的杠杆中，使用时费力的是（）5．筷子是中国及部分亚洲国家特有的用餐工具，筷子是........................................... （）A．费力杠杆，可省距离； B．省力杠杆，且省距离；C．省力杠杆，但费距离； D．等臂杠杆，不省力不省距离。
6．关于力，下列说法正确的是（）A．重力没有施力物体B．一个物体也可以产生力C．力的作用是相互的D．如果是受力物体，这个物体一定不对其它物体施力7．在做“探究凸透镜成像”实验时，当在光屏上得到烛焰倒立放大的像时，测得烛焰到凸透镜的距离为8cm，则该凸透镜的焦距可能是................................................................. （）A．3cm B．6cm C．8cm D．12cm8．下列几个现象中，要用光的反射来解释的是（）A．能看到本身并不发光的物体B．在太阳光下，物体的后面有影子C．水中的鱼，看起来变浅了D．用放大镜能看清书上的小字9．我们学过的许多成语包含了物理知识，下列成语中的“影”哪个是由光的反射形成的 ............................................................................................................................................ （）A．杯弓蛇影B．形影不离C．形单影只D．立竿见影10．有一根直棒，要使它与在平面镜中的像互相垂直，此棒与镜面的夹角应为是 . （）A．0° B．45°C．60°D．90°11．下列关于声现象的说法中正确的是（）A．声音在空气中的传播速度是3´105km/sB．人是靠音调区分交响乐中不同乐器发出的声音C．人歌唱时歌声是由声带振动发出的D．禁止鸣喇叭属于阻断噪声传播12．在一个不大的池塘中浮着装有木块的小船，如果船上的人把木块投入水中，池塘中的水面将 ...................................................................................................................... ( ）A．上升B．下降C．不变D．不能判断二、多选题13．坐汽车时，经常发现在汽车前挡风玻璃上出现“哈气”，影响司机视线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石家庄市2019年中考物理试题及答案本试卷分卷Ⅰ和卷Ⅱ两部分：卷Ⅰ为选择题，卷Ⅱ为非选择题。
本试卷满分为70分，考试时间为600分钟。
卷Ⅰ(选择题，共21分)注意事项:1.答卷Ⅰ前，考生务必将自已的姓名、准考证号、科目填涂在答题卡上。
考试结束，监考人员将试卷和答题卡一并收回。
2.每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
答在试卷上无效。
一、一、选择随(本大題共9个小题,共21分1-6小题为单选题,每小题的四个选项中,只有一个选项符合题意,每小題2分:7-9小题为多选题,每小题的四个选项中,有两个或两个以上选项符合题意,每小题3分,全对的给3分,选对但不全的给2分,有错选或不选的个给分)1.图4所示实验中得出的结论不正确的是A.甲:下方燃着的小木条先地灭，说明二氧化碳的密度比空大B.乙:抽掉玻璃板后，两瓶内气体颜色发生变化，说明分子在不停地运动C.丙:点燃蜡烛刚熄灭时产生的了白烟，蜡烛复燃，说明白烟是石蜡的固体小颗粒D.丁:不再蹬地，沿水平方向运动的滑板车会停下来，说明力是维持物体运动的属2.下列数值最接近实际情况的是A.一张纸的F度约为0.1cmB.正常骑行自行年的速度约为5m/sC.一支普通圆珠笔重的为2ND.标准大气压下冰水混合物的温度约为4℃3.下列有关声现象的说法正确的是A.通过响度分辨不同乐器演奏的声音B.笛子发出的声音是由笛子振动产生的C.教家内安装噪声检测装置，学生可以免受噪声干扰D.通过声学仪器接收到的次声波等信息判断地震的方位和强度4.图5所示四个装置中工作原理与发电机相同的是5.下列与物态变化相关的说法正确的是A.正在熔化的蜡，吸收热量，温度不变B.利用干冰使食物降温，这是因为干冰升华吸热C.北方美丽的雾凇，是空气中的水蒸气凝固形成的D.炒菜前滴入热锅底的小水滴很快不见了，水滴发生的物态变化是液化6.图6所示与惯性有关的做法中，属于防止因惆性成危害的是7.如图7所示，小明将凸透镜(f=10cm固定在光具座40cm的位置，探究凸透镜的成像规律。
下列说法正确的是A.将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B.当光屏上成清晰像时，拿开光屏，眼晴在一定范围内仍能看到像C.将蜡烛放在10cm处，移动光屏，光屏上.可得到倒立缩小的清晰像D.当光屏成清晰像时，在贴近凸透镜左倒的位置放一远视镜片，向右移动光屏，光屏上仍能得到清断的像8.如图8所示。
重为G的物体在拉力F的作用下，以v的速度匀速运动了s，已知物体在水平桌面上运动时受到的摩擦阻力为物重的n分之一，不计绳重、轮与轴间的摩擦。
下列说法正确的是A.使用该滑轮组一定省力B.拉力的功率为2FvC.额外功为n 1(2nF-G)sD.滑轮组的机械效率为FG 29.如图9所示，电源电压不变，R1、R2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表。
当只闭合开关S 、S1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动。
A 的示数不变，b 的示数有变化。
以下说法正确的是A.b 是电流表B.只倒合S 、S2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于R1+R2C.若将b 换成另一种电表，只相合S 、S2，将滑片P 向右移动，R2消的功率一定变大D.若将a 与b 的位置互换，只闭合S 、S2，则a 的示数与b 的示数的比值可能等于R2二、填空与简答题（本大题共4个小题：每空1分，共31分）10.家用点灯的开关要接到____________（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是________________________（只填写一种即可）。
11.小明在湖边游玩时，看到了一些光现象。
(1)茂密的树下有一个个圆形的小光斑，是由于___________而形成的太阳“像”；(2)看到的湖水中游动的“鱼”比其实际位置要___________(选填“深”或“浅”)；(3)湖中孔桥的“倒影”，是由于光的___________而形成的像。
12..卫星是通过___________传递信息的，它从图10所示位置向近地点运行时势能___________(选填“增大”、“减小“或“不变”)；站在地面上的人观察到同步卫星静止不动，选取的参照物是___________。
13.能源家族中，有煤、石油、风能、水能、核能、太阳能等，属于不可再生能源的有___________；电能是___________（选填“一次能源”或“二次能源”）。
它可以地点使电动机转动，同时产生内能散失在空气中。
但这些内能却无法自动转化为电能，该现象说明能量转化具有___________性三、实验与探究题(本大题共4个小题，共24分)14.形状规则、质量分布均匀的物体，它的重心在它的____________上。
图15所示为质量分布均匀但形状不规则带有小孔的薄木板，请用细棉线、刻度尺、笔和铁架台来确定它的重心。
(1)操作方法:_______________________________________________________________________________(2)判断方法:___________________________________________________________________即为木板的重心(3)实验中没有利用到的物理知识:____________(填写序号)①二力平衡的条件②重力的方向是竖直向下的③重力的大小跟物体质量成正比15.小明用如图16所示的装置探究“影响浮力大小的因素”(已知ρ水=1.0×103kg/m3取g=10N/kg) (1)小明利用图16甲所示的实验装置，将圆柱体合金块慢慢浸入水中时，根据测得的实验数据，作出了弹簧测力计示数F示与合金块下表面所处深度h的关系图象(如图17①所示)。
实验过程中合金块所受浮力的变化情况是________________________请在图17中画出F浮随h变化的关系图象。
分析图象可知，浸没在水中的物体所受浮力的大小跟它排开水的体积成____________。
(2)将合金块分別浸没在水和某液体中(如图16乙、丙所示)，比较图16甲、乙、丙可知：____________________________________________________________(3)合金块的密度为ρ合金____________g/cm3.(4)若用此合金块制成一空心合金球，当合金球恰好能悬浮于图16两所示液体中时，空心部分的体积是____________cm3.16.小明利用如图18所示的电路测定小灯泡的额定功率。
所用器材：额定电压为2.5V的小灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω 2A）、定值电阻（R0=5Ω）、开关三个和导线若干。
（1）用笔画线代替导线，将图19中的实物电路按照图18所示的电路图连接完整。
（2）闭合开关前，应将变阻器滑片滑到____________（选填“左”或“右”）。
（3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变：只闭合S、S2时，移动滑片P，小灯泡不发光。
于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如右表所示。
则电路中一定存在的故障是____________。
（填写序号）①灯泡L处断路②灯泡L处短路③开关S2处断路(4)排除故障后，小明继续实验。
①只闭合S、S2，移动滑片P，使电压表的示数为____________V②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V③小灯泡的额定功率为____________W.(5)当加在灯泡两端的电压为额定电压的一半时，灯泡的际功率P实____________(选填“>”、“>”或“=”)41P 额 【拓展】小红通过课外学习知道，干电池有一定的阻，我们需要用它的“电压U"和电阻r ”两个物理量来描述它(如图20所示)于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P 的位置不变，只闭合S 、S2时，读出电压表示数为2.55v ，则小明实验中所用电池组的电阻r 是____________Ω。
17.如图25所示，电源电压保持不变，定值电阻R1=10Ω，R,2=5Ω，滑动变阻器R 的规格为“30Ω 2.5A “，电流表A2选用0~3A 的量程，电压表选用0~15V 的量程。
闭合全部片关，电流表A1的示数为1A 。
求(1)电源电压。
(2)若将表盘如图26所示的电流表A3接入电路，闭合全部开关，改变滑片位置，A3的指针恰数指在满偏的三分之二处，变阻器接入电路的可能值。
(3)用一个新的电源替代原来的电源，只闭合S ，在保证电路安全的情况下，电源电的最大值。
参考答案、一、选择随(本大題共9个小题,共21分1-6小题为单选题,每小题的四个选项中,只有一个选项符合题意,每小題2分:7-9小题为多选题,每小题的四个选项中,有两个或两个以上选项符合题意,每小题3分,全对的给3分,选对但不全的给2分,有错选或不选的个给分)ニ、填空及简答题(本大题共9个小题:每空1分,共31分)10.火线短路(或用电器的总功率过大)11.(1)光沿直线传播 (2)浅 (3)反射12.电磁波减小地面13.煤、石油、核能二次能源方向评分说明:第一空回答不全不给分。
三、实验探究题(本大题共4个小题，共24分)14.几何中心(1)用细格线系住薄木板的一小孔，悬挂在铁架台上，用笔和刻度尺沿细棉线画出过小孔的竖直线l1:同理，画出过另一小孔的竖直线l2(2)两条直线l1与l2的交点(3)③评分说明:(1)意思表达合理即可给分，用作图法描述正确同样给分15.(1)先变大后不变如图1(1分) 正比(2)浸没在液体中的合金块所受浮力大小与液体的密度有关(3)4 (4)400评分说明:(2)答案不唯一，合理即可给分16.(1)如图2(1分) (2)右 (3)③ (4) 2.5 0.75(5)> 【拓展】1.5四、计算应用题(本大题共3个小题，共18分，解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分)7.解:(1)当开关全部闭合时，R1与R并联则电源电压:U=I1R1=1AX10Ω=10V…………・(2分)(2)将A3接入电路，开关全部闭合，分析题意可知。
有两种连接方法①A3串联在干路中；A3与R2串联……(1分)①当A3串联在干路中时，由于I1=1A，则A3选用0-3A的量程由题意可知，干路中的电流:I=2A通过变阻器的电流:此时变阻器的阻值:②当A3与R串联时，A3可选用0-3A和0-0.6A的量程A3选用0-3A量程时，I P2=2A此时变阻器的阻值:A3选用0~06A量程时，由意可知，I p2=0.4A此时变阻器的阻值:所以变阻器连入电路中的阳阻值可能是10Ω、5Ω和25Ω.(3)只闭合S时，R2与R联，由题意可知，电路中的电流I max=2.5A、R两端的电压U Rmax=15V时，新电源电压最大“………ー…(1分)则R2两端的电压U2=I max R2=2.5A×5Ω=12.5V新电源电压的最大值:U max=U Rmax+U2=15V+12.5V=27.5V…(1分)。
