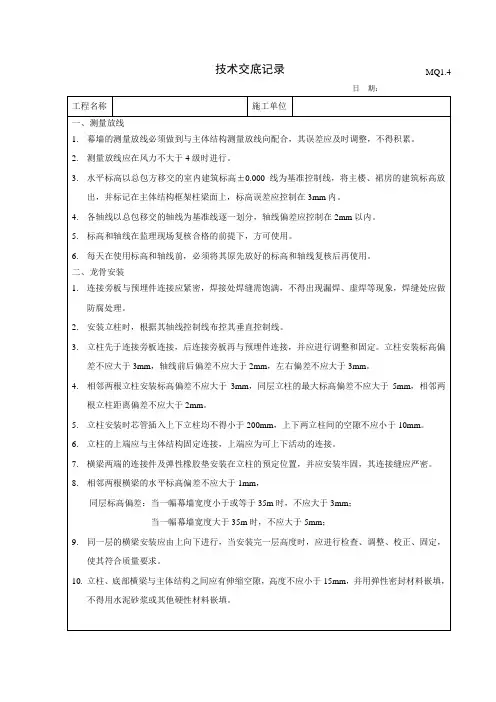

技术交底记录(幕墙)

交底内容：

一、工程量：

1、厦门海上城写字楼幕墙各种形式的幕墙工作量如下：

（1）南北立面竖明横隐玻璃幕墙：13457.21㎡

（2）全隐框玻璃幕墙：3360.49㎡

（3）铝单板幕墙：7342.46㎡（含4804.66㎡竖向600MM装饰条）

（4）格栅幕墙：2115.87㎡

（5）玻璃栏板：187.83㎡

（6）铝合金百叶、铝合金门：92.9㎡

（7）屋顶钢结构、西面飞翼钢结构、雨棚钢结构：40吨

（6）外墙涂料：10947.38㎡

二、工程概况：

结构形式：框架-剪力墙结构；建筑防火分类：耐火等级一级；建筑抗震设防类别：七度；建筑合理使用年限：50年；幕墙设计使用年限：25年；气候分区：夏热冬暖地区；

三、设计取值：

（1）基本风压：0.8KN/M2（50年一遇）

（2）基本雪压：基本无雪压

（3）地表粗糙度：A类

（4）抗震设防：7度

（5）防雷设计：二类

四、各类型幕墙说明

（1）A、竖明横隐半隐框玻璃幕墙（铝合金龙骨、外置进深600m m装饰条）

此类型幕墙位于办公塔楼南北立面

系统结构形式：框架式

铝材：办公塔楼立柱采用210系列铝合金隔热型材，顶底横梁采用140系列铝合金普通型材，开启扇下横梁采用采用80系列铝合金普通型材；室内型材可视部分表面粉末喷涂，室外型材可视部位为氟碳喷涂，不可视部分阳极氧化，铝合金状态6063A-T5。

办公塔楼非开启扇处落地玻璃采用10LOW-E+12+10mm钢化中空玻璃，开启扇下方落地玻璃及开启扇玻璃均采用6LOW-E+12A+6mm钢化中空玻璃，层间采用采用8mm镀膜钢化玻璃1.5mm背衬镀锌钢板（表面粉末喷涂处理）；

装饰条：钢龙骨组成钢桁架（截面尺寸详见大样节点），外包3mm铝单板（颜色同铝合金型材室外颜色，氟碳喷涂）；

其它：层间玻璃面板后面背衬1.5mm背衬镀锌钢板（表面粉末喷涂处理），铝单板背部为高度大于800mm的防火裙墙，防火裙墙下方采用1.5mm厚镀锌钢板包裹100mm厚防火岩棉,上方采用1mm厚镀锌钢板包裹100mm厚隔音棉，钢板与结构以及钢板拼接之间缝隙处采用防火密封胶密封。

B、竖明横隐半隐框玻璃幕墙（钢铝结合立柱体系）

此类型幕墙位于办公屋顶、办公塔楼东南、东北边角、办公20层东、南、北面悬挑部位。

系统结构形式：框架式（钢铝结合）

铝材：办公20层东、南、北面悬挑部位同系统1 A幕墙，办公屋顶、塔楼西南、西北边角、办公塔楼东南、东北边角幕墙立柱同系统1 A幕墙，办公屋顶横梁采用140系列铝合金普通型材，办公塔楼东南、东北边角横梁80x120x5mm焊接钢方管，（表面粉末喷涂成室内铝材颜色）。

钢材：办公屋顶和20层悬挑幕墙内插80x160x5mm钢方管（热镀锌），办公塔楼东南、东北边角立柱内插80x160x5mm（热镀锌）钢方管。

面材：除办公20层悬挑玻璃幕墙上下两开启扇直接玻璃分格为1500x1500mm的玻璃配置为8LOW-E+12+6钢化中空玻璃，屋顶处大面玻璃采用12mm钢化镀膜玻璃，层间采用8mm 钢化镀膜玻璃,办公塔楼东南、东北边角大面玻璃采10LOW-E+12+10钢化中空玻璃，层间采用8mm镀膜玻璃（背衬1.5mm镀锌钢板，表面粉末喷涂处理）。

C、竖明横隐半隐框玻璃幕墙（钢桁架支撑）

此幕墙为架空幕墙，位于酒店塔楼东南、东北两翼和办公塔楼西南、西北两翼。

系统结构形式：框架式（钢桁架支撑）

铝材：办公塔楼立柱采用210系列铝合金隔热型材，系统A塔楼。

钢材：详见大样图

面材：办公塔楼大面玻璃均采用12mm钢化镀膜玻璃，层间采用采用8mm钢化镀膜玻璃；

其它：横向钢桁架支撑体系外包2.5mm铝板，表面氟碳喷涂。

系统2、全隐框玻璃幕墙

全隐框玻璃幕墙（铝合金龙骨，部分层间为2.5m m铝板）

此类型幕墙位于办公塔楼东、西立面。

系统结构形式：框架式

铝材：办公塔楼立柱采用190系列铝合金隔热型材，横梁采用140系列铝合金普通型材；室内型材可视部分表面粉末喷涂，室外型材可视部位为氟碳喷涂，不可视部分阳极氧化，铝合金状态6063A-T5。

面材：办公塔楼落地玻璃采用10LOW-E+12+10mm钢化中空玻璃，东立面层间采用采用8mm镀膜钢化玻璃+1.5mm背衬镀锌钢板(表面粉末喷涂)，西立面层间采用2.5mm铝板(表面氟碳喷涂)；

结构胶：玻璃副框与内侧玻璃及玻璃中空层之间结构胶厚度均为12mm，宽度均为

24mm；

其它：层间玻璃面板后面背衬1.5mm镀锌钢板（表面粉末喷涂），背部为高度大于800mm 的防火裙墙，防火裙墙下方采用1.5mm厚镀锌钢板包裹100mm厚防火岩棉,上方采用1mm厚镀锌钢板包裹100mm厚隔音棉，钢板与结构以及钢板拼接之间缝隙处采用防火密封胶密封。

系统3、铝合金格栅

铝合金格栅（铝合金立柱体系）

此类型幕墙位于办公塔楼东立面。

系统结构形式：框架式

铝材：办公塔楼立柱采用190系列普通铝合金型材，格栅采用铝合金矩形管

200x50x2.5mm；

其它：转接件采用14#槽钢，外包2.5mm铝板，表面氟碳喷涂；

系统5、铝板雨篷（H型钢支撑、拉杆拉结、矩形铝板）

此铝板雨篷位于办公首层南立面大堂入口。

钢材：悬挑主梁采用H型钢250x125x6x9mm，拉结用钢梁为H型钢350x175x7x11mm，拉杆为钢圆管121x5mm，钢梁表面均热镀锌处理，拉杆表面氟碳喷涂处理。

面材：采用3mm铝板，表面氟碳喷涂处理上；

系统7、玻璃栏板

玻璃栏板位于办公塔楼西立面露台及裙楼屋顶南、西立面。

钢材：立柱采用16mm厚不锈钢板，扶手采用14mm及8mm厚不锈钢板。

面材：采用10+1.52PVB+10mm钢化夹胶玻璃；

五、需注意的事项说明

（1）竖明横隐玻璃幕墙系统玻璃面到立柱内皮为250MM，全隐框玻璃幕墙与东立面格栅，
