保安煤矿煤柱计算表
××××煤业有限公村庄保安煤柱设计最终
羊道坡村庄保护煤柱设计一、编制目的为了合理科学的利用有限的煤炭资源，同时保护地表建筑物不受煤炭开采带来的地质灾害，根据针对羊道坡村庄的实地数据采集，现对北翼采区羊道坡村庄保护煤柱设计。
二、概况羊道坡村位于××××煤业有限公司北翼采区中部，根据我公司对该区进行实地测量，并填绘至采掘工程平面图。
该村主要建筑物为砖结构民宅，为了使该村庄内房屋不受地下采掘影响，依据《建筑物、水体、铁路和主要井巷煤柱留设与压煤开采规程》要求，对该村庄及建筑物进行保护煤柱设计。
三、设计区的地质条件根据煤岩层对比图所示，该村边界8米处东南方8米处，H7点钻孔，该区域2＃煤层位于山西组中部，上部岩层主要下石盒子组，为泥岩、砂质泥岩互层，同时夹有细粒砂岩组成、岩层上为第四系黄土层，煤层厚度1.5m—1.8m，平均厚度1.6米，夹矸0.1-0.2米，属稳定可采煤层，煤层埋藏深度为250-340米，煤层倾角4°-5°，2#煤层顶底板均为泥岩、砂质泥岩、中细粒砂岩及煤层。
四、选取参数及编制依据1.资料收集（1）实测实测羊道坡村建筑物坐标（2）灵石××××煤业有限公司地形地质图（3）灵石××××煤业有限公司采掘工程平面图（4）H7号钻孔柱状图（5）保护煤柱垂线计算示意图表1-1 羊道坡村庄边界拐点坐标表1-2 羊道坡村围护带拐点地质资料2、依据规范本设计根据：《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》（煤炭工业出版社2000年6月第一版）、《煤矿测量手册》（煤炭工业出版社1990年12月第二版）。
3、参数一般，当没有本矿资料时，地表移动参数可以通过类比取得，本次设计中的岩层移动科研成果资料，是参考附近矿井太原煤气化公司东河煤矿地形地质构造研究的成果资料，通过对该地表观测站特定地形、开采和移动关系的实测资料分析，提出重复采动条件下地表移动变形的基本规律。
保安煤柱设计
保
计算
1. 巷道煤柱按以下公式计算
()
f 0.6M 2.5H S 1+=
式中： S 1——巷道保护煤柱的水平宽度，m ； H ——巷道的最大垂深，取390m ；
M ——煤层厚度，m ，取4号煤层最大厚度3.10m ； f ——煤的强度系数，取2。
()f
0.6M 2.5H S 1+==()2 3.10.62.5390⨯+=29.16（m ） 巷道煤柱取30m 。
2. 断层煤柱按下列计算：
L=0.5KM P K 3P
式中: L ——煤柱留设的宽度，m ；
K ——安全系数（一般取2～5）；
M ——煤层厚度或采高，m ，取4号煤层最大厚度
3.10m ；
P ——水头压力，Mpa ，（877.7-550）×9.8×103-=3.21Mpa ；
Kp ——煤的抗张强度，取0.6Mpa 。
L=0.5KM p K P
3=0.5×4×3.106
.021.33⨯=24.84m
断层煤柱取30m
井田边界煤柱留20m，大巷之间留30m，大巷两侧留30m 煤柱，断层煤柱留30m，采空区边界留20m。
工业场地及井筒按一级保护，村庄按三级保护，按场地外沿外扩20m保护带，再根据表土层和基岩厚度（表土移动角45。
，基岩移动角72。
）计算保安煤柱。

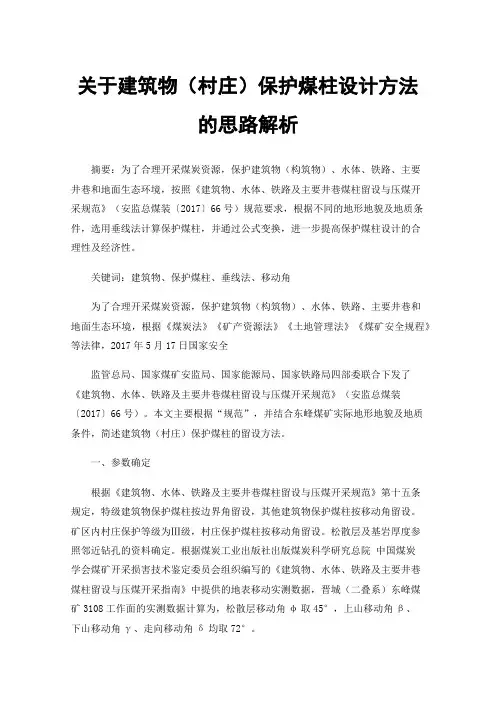

关于建筑物（村庄）保护煤柱设计方法的思路解析
关于建筑物（村庄）保护煤柱设计方法的思路解析摘要：为了合理开采煤炭资源，保护建筑物（构筑物）、水体、铁路、主要井巷和地面生态环境，按照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》（安监总煤装〔2017〕66号）规范要求，根据不同的地形地貌及地质条件，选用垂线法计算保护煤柱，并通过公式变换，进一步提高保护煤柱设计的合理性及经济性。
关键词：建筑物、保护煤柱、垂线法、移动角为了合理开采煤炭资源，保护建筑物（构筑物）、水体、铁路、主要井巷和地面生态环境，根据《煤炭法》《矿产资源法》《土地管理法》《煤矿安全规程》等法律，2017年5月17日国家安全监管总局、国家煤矿安监局、国家能源局、国家铁路局四部委联合下发了《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》（安监总煤装〔2017〕66号）。
本文主要根据“规范”，并结合东峰煤矿实际地形地貌及地质条件，简述建筑物（村庄）保护煤柱的留设方法。
一、参数确定根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》第十五条规定，特级建筑物保护煤柱按边界角留设，其他建筑物保护煤柱按移动角留设。
矿区内村庄保护等级为Ⅲ级，村庄保护煤柱按移动角留设。
松散层及基岩厚度参照邻近钻孔的资料确定。
根据煤炭工业出版社出版煤炭科学研究总院中国煤炭学会煤矿开采损害技术鉴定委员会组织编写的《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采指南》中提供的地表移动实测数据，晋城（二叠系）东峰煤矿3108工作面的实测数据计算为，松散层移动角φ取45°，上山移动角β、下山移动角γ、走向移动角δ均取72°。
二、受保护建筑物调查及维护带确定受护对象为避免煤矿开采影响破坏而需要保护的对象。
围护带设计保护煤柱划定地面受护对象范围时，为安全起见沿受护对象四周所增加的带形面积。
建筑物受护范围边界用下列方法确定：（一）在平面图上通过受护对象角点作矩形，使矩形各边分别平行于煤层倾斜方向和走向方向；在矩形四周作围护带，该围护带外边界即为受护范围边界。
关于我矿保安煤柱留设参数及留设量的报告
关于我矿保安煤柱留设参数及留设量的报告六枝特区煤炭局：根据30万吨t/a 开采方案设计（变更）相关设计规定，我矿各类保安煤柱留设参数及留设量如下：一、矿区各类防水煤（岩）柱留设详细计算如下： 1、矿井边界防水煤（岩）柱的留设矿井水文地质条件属中等类型，可用下述公式计算煤柱宽度：L ＝0.5KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高（m ）；K P ——煤的抗强度（kgf/cm 2），K P 取10kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2； K ——安全系数，一般取2～5，本设计取5。
1、2、3、7、17、18、19煤层的厚度分别为：0.82、0.71、1.49、4.52、0.71、2.21、1.18。
则： L1＝0.5×5×0.8210/503 ＝7.9（m ）L2＝0.5×5×0.7110503⨯＝6.9（m）/L3＝0.5×5×1.49103⨯＝14.5（m）/50L7＝0.5×5×4.5210/3⨯＝43.8（m）50L17＝0.5×5×0.71103⨯＝6.9（m）/50L18＝0.5×5×2.21103⨯＝21.4（m）50/L19＝0.5×5×1.1810503⨯＝11.5（m）/根据上述计算，7号煤层矿井边界煤柱留设44m煤柱，其它煤层矿井边界煤柱各留30m。
相邻水平和采区边界防水保护煤柱留设20m。
2、水淹区(小窑积水区)防水煤柱的留设本矿不存在水淹区下采煤，不留设该煤柱。
3、煤层露头防水煤（岩）柱的留设根据该矿煤层露头情况，煤层露头防水煤（岩）柱的留设按以下公式计算：H防=H裂+H保≮20m式中：H防——防水煤岩柱高度（m）；H裂——垂直煤层的导水裂隙带最大高度（m）；根据《煤矿防治水规定》，取中硬岩层可根据下式计算：H裂1=100Mh/（7.5h+293）=100×0.82×56÷（7.5×56+293）=6.4mH裂2=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂3=100Mh/（7.5h+293）=100×1.49×56÷（7.5×56+293）=11.7mH裂7=100Mh/（7.5h+293）=100×4.52×56÷（7.5×56+293）=35.5mH裂17=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂18=100Mh/（7.5h+293）=100×2.21×56÷（7.5×56+293）=17.4mH裂19=100Mh/（7.5h+293）=100×1.18×56÷（7.5×56+293）=9.3mH保――保护层厚度，取5A，m。

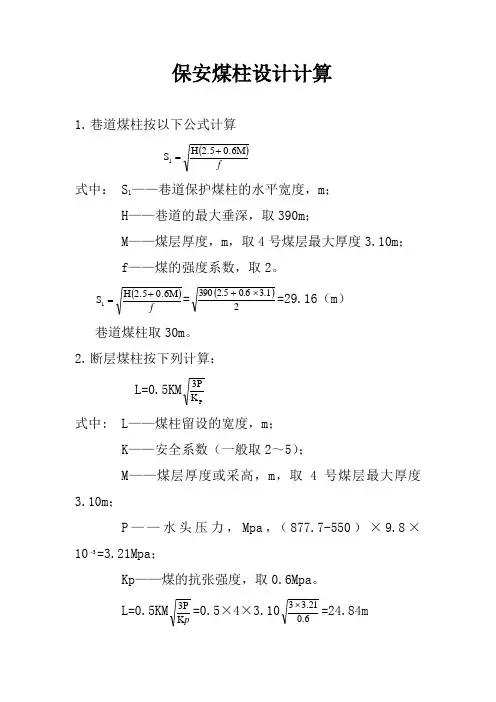

保安煤柱设计
保
1. 巷道煤柱按以下公式计算
()
f 0.6M 2.5H S 1+=
式中： S 1——巷道保护煤柱的水平宽度，m ； H ——巷道的最大垂深，取390m ；
M ——煤层厚度，m ，取4号煤层最大厚度3.10m ； f ——煤的强度系数，取2。
()f
0.6M 2.5H S 1+==()2 3.10.62.5390⨯+=29.16（m ） 巷道煤柱取30m 。
2. 断层煤柱按下列计算：
L=0.5KM P K 3P
式中: L ——煤柱留设的宽度，m ；
K ——安全系数（一般取2～5）；
M ——煤层厚度或采高，m ，取4号煤层最大厚度
3.10m ；
P ——水头压力，Mpa ，（877.7-550）×9.8×103-=3.21Mpa ；
Kp ——煤的抗张强度，取0.6Mpa 。
L=0.5KM p K P
3=0.5×4×3.106
.021.33⨯=24.84m
断层煤柱取30m
井田边界煤柱留20m，大巷之间留30m，大巷两侧留30m 煤柱，断层煤柱留30m，采空区边界留20m。
工业场地及井筒按一级保护，村庄按三级保护，按场地外沿外扩20m保护带，再根据表土层和基岩厚度（表土移动角45。
，基岩移动角72。
）计算保安煤柱。
保护煤柱留设与防水安全煤岩柱计算规范标准
天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (8)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。
符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。
详见附图一。
附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。
α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。
2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。
在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。
下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。
下沉系数表附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m。
（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行时，可直接参照附表1中的参数确定保护煤柱边界。
作图方法如附图二。
2、当保护边界线与煤层走向斜交时，应根据附表1中的基岩移动角求得垂直于保护边界线方向（伪倾斜）的上山移动角γ＇和下山移动角β＇，然后再确定保护煤柱边界。
回采保安煤柱费用计算及原煤产量
回采保安煤柱费用计算及原煤产量
一、工程总造价：579.9万元（约580万元）
（一）掘两条大巷造价：
920×2=1840m+100m×2=2040m
2400m/元×2040m=489.6万元
（二）重新砌筑永久闭墙43道
1、料：
红砖：4600块×0.4元/块=1840元
水泥：1.5吨×400元/吨=600元
沙子：3方×100元/吨=300元
1840＋600＋300=2740元
2、人工费：
（1）下料：
土：(7方)10车砖：16车水泥：2车沙子：5车10+16+2+5=33车/3车1趟=12趟/2趟1班=6班
4人/班×6班=24人（工）
（2）运料（人/工）：
砖：10个工水泥：2个工沙子：7个工黄土：15个工10+2+7+15=34个工
（3）砌墙及装土：18个工
合计：76个工×200元/工=15200元
3、合计：
2740+15200=1740元≈1.8万元
4、43道（大巷西侧26道、东侧17道）闭墙供需
1.8万元/道×43道=77.4万元
（三）拆除旧闭墙：
15个工/道×43道×200元/工=12.9万元
（四）共计：（总造价）
489.6＋77.4+12.9=579.9万元
二、回采大巷煤柱产量：
50m（宽）×600m（长）×13m（高）×1.35×0.85×0.6（回踩率）=26.8万吨。
煤矿储量计算表
煤矿储 量计算 1 2 3 4 5 6 7 8 平面积（㎡） 平面投影储量计算 角度小于60° 15300 备注 输入值 自动计算 输入值 输入值 输入值 自动计算 自动计算 1 2 3 4 5 6 7 8 平面积（㎡） 斜面积（㎡） 倾角（°） 平均厚度（m） 容重t/m³ 储量（千吨） 储量（万吨） 立面投影计算 角度大于60° 53825 57279.37 70 0.42 1.35 32.48 3.25 输入值 自动计算 服 务 输入值 年 限 输入值 输入值 自动计算 自动计算
斜面积（㎡） 19972.73 倾角（°） 平均厚度(m) 容重t/m³ 储量（千吨） 储量（万吨） 40 0.45 1.4 12.58 1.26
说明：本计算表格只对煤矿储
储量计算表
总储量
千吨服务年限 基础储量（122b）千 吨 煤矿安全煤柱 回采率 可采储量（千吨） 储量备用系数 年生产能力（千吨） 服务年限 86.66 10% 85% 66.2949 1.4 10 4.73535 1 2 3 4 5 6 7
万吨服务年限 基础储量（122b）万吨 煤矿安全煤柱 回采率 可采储量（万吨） 储量备用系数 年生产能力（万吨） 服务年限 8.666 10% 85% 6.62949 1.4 1 4.73535
1 2 3 4 5 6 7
251采区安全煤柱及各种煤柱的留设和计算方法(可打印修改)
251采区安全煤柱及各种煤柱的留设和计算方法：1、防水煤（岩）柱种类；本采区田地质构造较中等,无岩浆活动，井田内无河流。
根据本矿的煤层赋存特征，采区防水煤（岩）柱的种类确定如下：⑴井田边界煤柱；⑵井筒及大巷煤柱：⑶采空区隔离煤柱；⑷地面工业广场及村庄煤柱；⑸断层煤柱⑹陷落柱煤柱⑺风氧化带煤柱2、防水煤（岩）柱留设与计算结果根据采区防水煤（岩）柱的种类，按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设煤柱。
1田边界煤柱：依据《采区初步设计》本矿留设20m。
2副井广场：副斜井、回风斜井均沿煤层反倾向掘进，地面工业广场煤柱保护等级确定为II级，围护带宽度确定为20m，按照表土层岩层移动角45°，基岩移动角73°进行计算。
最大垂深为（1350-880）=470，其中表土层按20m，基岩按450m ，计算结果为158m ，加上围护带的宽度20m 。
所以副井广场留设的煤柱宽度最大为158+20=178米。
③大巷煤柱：本矿1030m 水平运输大巷、辅助运输大巷均沿2#煤层附件布置，距离5#煤层45m ，岩石为中硬，小于8-10倍煤层厚度(8-10M=60.48-70.56m)，所以需留设煤柱，根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》76、83条规定采用下式进行计算：S=2S 1+2a f0.6M)H(2.51+=S 式中：a—受护井筒或巷道宽度的一半，（m ），2.4S—保护煤柱，（m ）S 1—保护煤柱的水平宽度（m ）H—煤层距离巷道的最大垂深，（m ）,最大65m 。
M—煤厚，（m ），平均7.56mf—煤的强度系数，10Rc1.0=f Rc—煤的单向抗压强度，Mpa,本矿煤性软，取10Mpa 则=1.0010Rc 1.0=f S 1=21.4S=2S 1+2a2=21.4×2+2.4×2=47.6m即1030运输大巷下侧需留煤柱47.6m ，设计留设煤柱50m 。
保安煤柱留设
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
工作面停采线至上（下）山的煤柱宽度：对薄及中厚煤约为20m；对于厚煤层约为30～40m。
村保安煤柱 (1)
张家山新村保安煤柱设计说明书第一节概述张家山新村位于广进宝煤业有限公司井田的东北角处，根据矿井下煤层赋存情况及矿井开采规划，为确保张家山新村地面建筑物及公共财产的安全，保证地面房屋建筑不受开采影响，需留张家山新村南部保安煤柱。
根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的规定，对张家山新村南部保安煤柱进行设计。
广进宝煤业有限公司位于灵石县城北西方向的英武乡彭家原村，距县城15 km，距大运公路9km，距南同浦铁路，两渡站、灵石站7 km。
行政区划隶属英武乡管辖。
地理坐标为：东经111°38′44″-111°41′02″，北纬36°34′00″-36°53′17″，区域发育的地层由老到新有奥陶系中统峰峰组、石炭系中统本溪组、上统太原组、二叠系下统山西组、下石盒子组、上统上石盒子组以及第四系。
井田内大部分黄土覆盖。
根据地面及柏沟煤矿钻探工程揭露的地层资料，本区发育的地层由老到新有：奥陶系中统峰峰组、石炭系中统本溪组、上统太原组、二叠系下统山西组、下石盒子组、上统上石盒子组以及第四系。
井田内煤层发育比较齐全，根据地层岩石组合特征，煤发育程度和可采情况划分为二个煤层组，自下而上有太原组含煤组，山西组含煤组，其中可采和局部可采煤层均赋存于山西组——上含煤组和太原组——下含煤组。
井田共发育煤层12层，煤层总厚度为10.86m。
含煤系数为8.11% 。
其中山西组含有1上号、1号、2号、2下号煤层，煤层总厚度1.62m，含煤系数为3.34% ；太原组含有4号、5号、7号、8号、9号、10上号、10（10下）号、11号煤层，煤层总厚度9.24m，含煤系数为10.83% 。
主要可采煤层分布于山西组的中下部及太原组的中下部。
张家山新村地表全部为黄土覆盖。
张家山新村保安煤柱根据10#煤层进行设计，该区域10#煤层均厚3.87米，煤层平均倾角为5°。
张家山新村南部保安煤柱留设采用垂线法。
11采区工作面煤柱宽度计算说明
11采区工作面煤柱宽度计算说明
煤柱宽度计算公式：
B≥(rLH-0.25rL2ctga)/(σ-rH)
Bห้องสมุดไป่ตู้工作面两侧的煤柱宽度m;
r—上覆岩层的密度，取r =2.63×103Kg/m3;
L—采空区宽度，取L=300m;
H—1121工作面2煤平均埋藏深度，取H=240.4m;
a—上覆岩层垮落角，取a =30°;
σ—2煤的平均单轴抗压强度，17～19 Mpa取σ=19Mpa;
经计算B≥68.755m,一侧的煤柱宽度t=B/2=34.4m。
采用近似条件类比法，羊场湾煤矿120201与120202工作面净煤柱宽度t=35m，故确定红柳煤矿11采区各工作面净煤柱宽度取：t=35m。

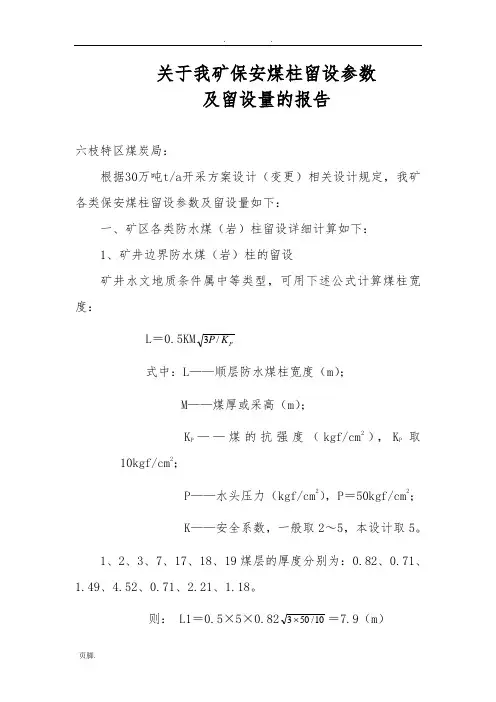

关于我矿保安煤柱留设参数及留设量的报告
关于我矿保安煤柱留设参数及留设量的报告六枝特区煤炭局：根据30万吨t/a 开采方案设计（变更）相关设计规定，我矿各类保安煤柱留设参数及留设量如下：一、矿区各类防水煤（岩）柱留设详细计算如下： 1、矿井边界防水煤（岩）柱的留设矿井水文地质条件属中等类型，可用下述公式计算煤柱宽度：L ＝0.5KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高（m ）；K P ——煤的抗张强度（kgf/cm 2），K P 取10kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2； K ——安全系数，一般取2～5，本设计取5。
1、2、3、7、17、18、19煤层的厚度分别为：0.82、0.71、1.49、4.52、0.71、2.21、1.18。
则： L1＝0.5×5×0.8210/503 ＝7.9（m ）L2＝0.5×5×0.7110503⨯＝6.9（m）/L3＝0.5×5×1.49103⨯＝14.5（m）/50L7＝0.5×5×4.5210/3⨯＝43.8（m）50L17＝0.5×5×0.71103⨯＝6.9（m）/50L18＝0.5×5×2.21103⨯＝21.4（m）50/L19＝0.5×5×1.1810503⨯＝11.5（m）/根据上述计算，7号煤层矿井边界煤柱留设44m煤柱，其它煤层矿井边界煤柱各留30m。
相邻水平和采区边界防水保护煤柱留设20m。
2、水淹区(小窑积水区)防水煤柱的留设本矿不存在水淹区下采煤，不留设该煤柱。
3、煤层露头防水煤（岩）柱的留设根据该矿煤层露头情况，煤层露头防水煤（岩）柱的留设按以下公式计算：H防=H裂+H保≮20m式中：H防——防水煤岩柱高度（m）；H裂——垂直煤层的导水裂隙带最大高度（m）；根据《煤矿防治水规定》，取中硬岩层可根据下式计算：H裂1=100Mh/（7.5h+293）=100×0.82×56÷（7.5×56+293）=6.4mH裂2=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂3=100Mh/（7.5h+293）=100×1.49×56÷（7.5×56+293）=11.7mH裂7=100Mh/（7.5h+293）=100×4.52×56÷（7.5×56+293）=35.5mH裂17=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂18=100Mh/（7.5h+293）=100×2.21×56÷（7.5×56+293）=17.4mH裂19=100Mh/（7.5h+293）=100×1.18×56÷（7.5×56+293）=9.3mH保――保护层厚度，取5A，m。
煤矿保安煤柱管理规定
煤矿保安煤柱管理规定矿井对应当留设保护煤柱的建筑物、水体、铁路、工业广场及主要井筒等，在未采取搬迁、重建、维修、改道和疏干等其它措施前必须留设保护煤柱，严禁开采各类已留设的保安煤柱。
各类保护煤柱留设方案中所用的岩移参数应根据本矿及周边相邻矿井的岩移观测成果、区域地质条件和以往经验等因素综合选取。
按建（构）筑物的重要性、用途以及受开采影响引起的不同后果，将矿区范围内的建筑物保护等级分为五级（见表22）。
表22 矿区建（构）筑物保护等级划分注：凡未列入表 22 的建筑物，可以依据其重要性、用途等类比其等级归属。
对于不易确定者，可以组织专门论证审定。
建（构）筑物受护范围应当包括受护对象及其围护带。
围护带宽度必须根据受护对象的保护等级确定，可以按表23规定的数值选用。
表23建（构）筑物各保护等级的围护带宽度对于必须留设保护煤柱的建筑物，其保护煤柱边界可以采用垂直剖面法、垂线法或者数字标高投影法设计。
特级建筑物保护煤柱按边界角留设，其他建筑物保护煤柱按移动角留设。
当煤层为向斜、背斜构造时，应当根据建筑物与向斜、背斜构造的空间位置关系，用垂直剖面法设计保护煤柱。
在设计山区建筑物保护煤柱时，为防止采动引起山体滑坡和滑移的附加影响，应当采取下列措施：（一）位于可能发生采动滑坡和古滑坡地基上的或者可能受采动引起陡崖峭壁崩塌危害的建筑物，应当首先考虑采取搬迁措施，否则应当将可能发生采动滑坡的坡体划入受护范围，或者采取防治采动滑坡的技术措施。
坡体受采动影响后是否会产生滑坡，可以用采动坡体稳定性分析方法结合本矿区积累的实践经验判定。
（二）为防止山体采动滑移附加变形对受护建筑物的影响，当受护边界至煤柱边界范围内地表平均坡角大于 15°时，应当采用本矿区求得的山区移动角留设保护煤柱。
如无本矿区实测资料而采用移动角留设保护煤柱时，建筑物上坡方向移动角应当减小 5°～10°；下坡方向移动角应当减小2°～3°。
保护煤柱设计
王家焉煤业有限公司保护煤柱设计方案（2012）王家焉煤矿地测科目录一、保护煤柱留设目的和任务 (3)二、保护煤柱设计参数 (3)（1）移动角 (3)（2）维护带 (3)三、保护煤柱留设的计算 (4)（1）确定受护边界 (4)（2）确定松散层保护边界 (5)（3）确定保护煤柱边界 (5)四、设计成果 (6)五、建议 (6)附1：王家焉煤矿保护煤柱留设尺寸表 (7)附2：5#煤层保安煤柱图 (7)一、保护煤柱留设目的和任务保护煤柱是指专门留设在井下不予采出的、目的是保护其上方岩层内部和地表的上述保护对象不受开采影响的那部分煤体。
留设保护煤柱是保护各类防水（沙）、上覆岩层和地面建筑、构筑物不受开采影响。
为了各煤矿能够安全生产，避免因地下采矿引发的房屋裂缝、倒塌等威胁居民生命财产安全的地质灾害发生，我矿对所有煤矿井田内的所有村庄范围进行测绘、调查，对村庄保护煤柱重新进行测量设计。
二、保护煤柱设计参数（1）移动角正确选取移动角是保护煤柱设计的关键。
移动角是指在充分采动或接近充分采动的条件下，主断面上临界变形值的点和开采边界的连线与水平线在煤柱一侧所夹的角。
砖石结构房屋的临界变形值为i=3mm/m;k=0.2*10-3mm/m2;§=2mm/m。
（2）维护带保护煤柱留设时，由于地质采矿条件的差异、移动角的误差、井上下位置关系的不准确等因素，使得所留设的保护煤柱的尺寸和位置出现偏差。
因此，留设的保护煤柱应具备一定的备用尺寸。
在地面上加维护带加维护带在煤层层面上加维护带加备用尺寸（s=30-H/6,s为维护带宽度,H为深度减小移动角2°-5°通过建筑物的角点做平行于煤层走向和煤层倾向的四条直线，俩俩相交的一矩形范围。
建筑物和构筑物的保护等级维护带宽度s(m)Ⅰ20Ⅱ15Ⅲ10Ⅳ 5三、保护煤柱留设的计算村庄和公路以及各类防水（沙）、建（构）筑物受护范围确定后，利用垂线法计算设计其保护煤柱范围，然后按参数计算完成。
保安煤柱计算报告
保安煤柱计算报告一、计算方法垂线法。
二、计算原理图1垂线法设计保安煤柱2.1确定受护范围的保护等级为了抵消在留设保护煤柱时所用参数的误差引起煤柱尺寸的不足以及由于地质采矿条件和井上下位置关系确定得不准确而造成的保护煤柱尺寸和位置的误差，对于受护地物边界要留设一定的维护带宽度，根据相关规定，地物的保护的维护带宽度由受护对象的保护级别确定，其关系式为：f(x)=25-5×x；x=(1,2,3,4)是表示受护边界的保护级别，f(x)为受护边界的宽度，单位为米；因此要确定受护边界首先要确定受护建筑物或构筑物的级别，以此为依据来确定维护带宽度。
2.2计算维护带角点坐标要计算维护带角点坐标值首先把整个受护边界看成是一个闭合的环，计算各个边的方位角，每个边的方位角根据组成这个边的两个角点的坐标来反算求得，除了最后一个边的方位角由最后一个点的坐标和第一个点的坐标来求得外，其它的边的方位角都由这个点的前后点的坐标来计算。
然后根据各个边的方位角和受护范围的角点坐标来计算维护带角点的坐标，如图1所示ai’,ai,ai”，为受护对象边界上的三个点，根据这些点的坐标可以计算边的方位角fji,fj(i-1),Aji 为受护边界的角点坐标，首先从ai向受护边界做垂线，垂足为A’ji和A”ji，先根据公式（1）－（4）来计算这两个点的坐标：图2维护带边界图YA’ji=YA i+s×sin(f ji-900) （1）XA’ji=XA i+s×cos(f ji-900) （2）YA”ji=YA i+s×sin(f ji-900) （3）XA”ji=XAi+s×cos(fji-900) （4）式中j用来区别不同的煤层，i用来区分受护范围、维护带范围等不同的角点。
利用这两个角点坐标和其相邻的边的方位角根据公式(5)－(8)来计算参数Cji，C ji=YA’ji-tgf ji×XA’ji （5）C j(i-1)=YA”ji-tg(f j(i-1))×XA”ji （6）XAji = (Cj(i-1)-Ci)/(tg(fji-tgj(i-1))) (7)YAji=tgfji×XAji+Cji (8)2.3计算基岩上保护范围角点坐标计算基岩层上方表土层厚度变化不大时，通常取其平均值。
防隔水煤柱设计
长治县雄山振义煤业有限公司留设防隔水煤（岩）柱设计一、矿井简介山西长治县雄山振义煤业有限公司为兼并重组整合矿井，隶属于山西长治县雄山煤炭集团，采矿许可证证号：C1400002009111220045752。
井田面积3.753k ㎡，批准开采3、9、14、15号煤层，现采3号煤层，生产规模90万t/a ，开采深度：1049.97 —730m。
依据本矿生产现状，本矿需留设的保安煤柱种类包括各类防隔水煤柱、井田边界保护煤柱、村庄保护煤柱、地面工业场地保护煤柱、井筒保护煤柱、主要大巷保护煤柱等。
二、设计依据1、《矿井初步设计》2、《矿井初步设计安全专篇》3、《煤矿防治水细则》4、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》三、防隔水煤柱设计防隔水煤（岩）柱指的是：为确保近水体下安全采煤而留设的煤层开采上（下）限至水体底（顶）界之间的煤岩层区段。
《煤矿防治水细则》规定矿井防隔水煤（岩）柱应当由矿井地测机构组织编制专门设计，经煤炭企业总工程师组织有关单位审批后实施。
矿井防隔水煤（岩）柱一经确定，不得随意变动，严禁在各类防隔水煤（岩）柱中进行采掘活动。
为确保安全生产，特对本矿的防隔水煤（岩）柱进行设计。
有下列情况之一的，应当留设防隔水煤（岩）柱：（1）煤层露头风化带；（2）在地表水体、含水冲积层下和水淹区邻近地带；（3）与富水性强的含水层间存在水力联系的断层、裂隙带或者强导水断层接触的煤层；（4）有大量积水的老窑和采空区；（5）导水、充水陷落柱与岩溶洞穴或地下暗河；（6）分区隔离开采边界；（7）受保护的观测孔、注浆孔和电缆孔等。
当上部水体的水量大或底部含水层富水性强并且补给条件较好时, 应留设以防水为主要目的的防水安全煤柱，一般地, 防水安全煤柱的留设高度应等于导水裂隙带的最大高度加上一定厚度的保护层, 即:H 安≥H导+H保井田内断层及陷落柱较发育，对矿井采区合理分布和采煤工作面的连续推进有一定影响，未发现岩浆侵入，导水性也不大；但在煤矿开采中仍要继续注意断层、陷落柱的导水性，靠近断层、陷落柱采掘时，必须进行钻探调查，充分探明导水性，根据现场调查实际情况确定防隔水煤（岩）柱的距离。
煤层中的巷道保护煤柱计算表
H
M 煤的普氏硬度系数f'RC 315
7 1.313745 5.65 1.2912.9
普氏硬度系数：f=R/100 R 单位：Kg/cm 2
Kg/cm 2=9.8N/cm 2=9.8N/10-4 m 2=9.8×104 N/m 2=9.8×104Pa=9.8×104×10-6MPa=9.8×10-2M 新疆红山煤矿煤炭f=R/100=1.5
则：R=1.5×100=150 Kg/cm 2=150×9.8×10-2MPa ≈150×10×10-2
MPa=15MPa
巷道位于煤层底板岩层中时，其保护煤柱按“三下压煤”规程第44页第82条
巷道位于煤层中时，保护煤柱计算：即普氏硬度系数为1.5，单向抗压强度为15MPa 。
巷道位于煤层中时，其保护煤柱按“三下压煤”规程第45页第83条第一款规
巷道位于煤层顶板岩层中时，其保护煤柱按“三下压煤”规程第45页第83条
f ——煤的强度系数，
； RC——煤的单向抗压强度，MPa。
巷道一侧保护煤柱水平宽度 S 1= 其中：H ——巷道的最大垂深（埋深）；
M ——煤厚；
f
M H )6.05.2(
×104×10-6MPa=9.8×10-2MPa
0-2MPa=15MPa
一款规定执行。
第83条第四款规定执行。
第82条规定执行。
f S1
1.1443.02
1.146
2.16。
矿井永久性煤柱损失计算表格
矿井永久性煤柱损失计算表格断层编号或边界位置煤柱尺⼨（m）煤层倾⾓α(°)cosα换算成⽔平尺⼨（m）煤柱⽔平投影⾯积(㎡)换算成倾斜⾯积（㎡）煤层厚度（m）F1南段（5#）30 4.50.99729.9791007934512.93 F1北段（5#）30110.98229.4635006468913.71F4（5#）15110.98214.75475557713.71 F5（5#）15110.98214.716350166567.91F39（5#）2010.50.98319.7422254294415.00 F7（5#）15150.96614.559506160 1.00 F7（5-2#）15150.96614.559506160 2.30 F7（5-3#）15150.96614.559506160 1.62 F14(5#)15120.97814.792259431 1.20 F14(5-1#)15120.97814.792259431 1.37 F14(5-2#)15120.97814.792259431 2.24 F14(5-3#)15120.97814.792259431 1.94F17(5#)20 4.50.99719.94275428814.00 F19(5-2#)209.50.98619.75287553610 1.89 F19(5-3#)209.50.98619.75287553610 1.21 F18(5-2#)209.50.98619.721002129 2.12 F18(5-3#)209.50.98619.721002129 1.53 F11(5-1#)3010.50.98329.552505339 1.49 F11(5-2#)3010.50.98329.552505339 2.3 F11(5-3#)3010.50.98329.552505339 1.37 F1原四井（5-1#）2010.50.98319.72480025222 1.31 F1原四井（5-2#）2010.50.98319.72480025222 2.16 F1原四井（5-3#）2010.50.98319.72480025222 1.21 F9（5-1#）20120.97819.63965040536 1.02 F9（5-2#）20120.97819.63965040536 1.7 F9（5-3#）20120.97819.63965040536 1.31断层煤柱损失统计铁路保护煤柱260.8993075034213 2.19井⽥边界煤柱20120.97819.6500051128.00矿井永久性煤柱损失计算表5-2#煤层露头309.50.98629.698629999 2.00保护煤柱5-3#煤层露头309.50.98629.666196711 1.8保护煤柱合计3935.7601.446.853571煤的容重（t/m3）煤柱损失量（万t）备注1.29132.3断层煤柱与井⽥边界煤柱合1.29114.4断层煤柱与井⽥边界煤柱合1.299.9 1.2917.0 1.2983.11.290.8断层影响三个煤层1.29 1.8 1.29 1.31.29 1.5断层影响四个煤层1.29 1.7 1.292.7 1.29 2.4 1.297.71.2913.1断层煤柱与井⽥边界煤柱合1.298.41.290.6断层影响两个煤层1.290.41.29 1.0断层影响三个煤层1.29 1.6 1.290.91.29 4.3断层影响三个煤层1.297.0 1.29 3.91.29 5.3断层影响三个煤层1.298.91.29 6.9438.91.299.7井⽥东北边界1.29 5.3煤层倾⾓和厚度以井⽥平均值为准1.292.6煤层倾⾓和厚度以平均值为1.29 1.6煤层倾⾓和厚度以平均值为457.912.29 35.7075135 24.1665171 366.7076738。
