《架子工安全知识》PPT课件
架子工ppt课件
剪刀撑跨越立杆的最多根数
剪刀撑斜杆与 地面的倾角
剪刀撑跨越立 杆的最多根数
45º
50º
7
6
-
60º
5
12
高度在24m以下的单、双排脚手架，均必须在外侧立面的 两端各设置一道剪刀撑，并应由底至顶连接设置；中间 各道剪刀撑之间的净距不应大于15m。
高度在24m以上的双排脚手架应在外侧立面整个长度和高 度上连续设置剪刀撑。
-
3
3、基本构造
主要构件有:立杆、大横杆、小横杆、斜杆、底座。各种杆件均采用外径48毫米， 壁厚3.5毫米的焊接钢管。
扣件有三种：直角扣件（十字形扣件）、回转扣件和对接扣件（一字形扣件）。
：
-
4
脚手架钢管的要求
脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793） 或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通 钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700） 中Q235-A级钢的规定。
架子工培训
甘肃第九建设集团公司二公司 徐大斌
-
1
登高架设安全基础知识
一、脚手架搭设拆除安全要求
1、脚手架的安全基本要求
（1）搭设各类脚手架，所用原材料的质量、规格要符合规定的 要求，严禁以小代大，以次充好。 （2）搭设各类脚手架，必须坚固稳定，确能保证施工期间在各 种气候作用下，在各种荷载条件作用下不变形、不摇晃、不倾倒。
式 墙面
间距
悬臂
途
距离
注
横向
纵向
砌 单排
_ 1.2~1.5
2.0
筑 双排 0.5
1.5
2.0
0.67 1.2~1.4
架子工课件
二、典型事故案例
（一）脚手架倒塌事故
事故案例1 发生事故日期：2008年3月1日8：00 伤亡情况：重伤3人，轻伤4人 事故经过：xx建筑工程公司第二分公司承建xx市体育馆工程杨xx 等5名架子工搭设了体育馆北侧钢管砌筑脚手架。3月1日7:30，瓦 工班长刘xx配合上料，吊运了1100块红砖、1米³砂浆、3桶清水， 总重3吨。约7:50左右瓦工班长发现脚手架未与墙体拉结，急忙下 脚手架找架子工，其余9人开始作业。刚刚砌了三行砖，一声巨响 ，脚手架全部倒塌，现场烟雾弥漫。除1名瓦工跳到墙里面平台上 外，其他8人随架板从9米高处坠落，造成3人重伤、4人轻伤的多人 重大伤亡事故。 事故原因：架子工杨xx等搭设脚手架时，未与墙体拉结，使脚 手架独立于建筑物之外；立杆与大横杆直角扣件未扣紧，大横杆与
连墙杆要每隔3步高、5步跨间设置一处。连墙杆与墙
拉结方法见图：
搭设安全措施
Βιβλιοθήκη 在搭设前要作好材料及工具准备，钢管要求平直，扣件和螺栓要求光洁、 灵活，变形过大、损坏严重者不能使用。 脚手架应在基槽回填后搭设，要搭设在实土或夯实的填土上。如土质好， 底座可直接放在土上；如土质不好，应在底座上加垫板，垫板厚度为4~5厘米， 也可沿纵向设扫地杆。 立杆要求安装垂直，立杆对垂直线的允许偏差应不大于其高度的1/200。相 邻两根立杆的接头上下应错开50厘米以上，并力求不在同一步距内，同一步 纵向水平高低差不得超过6厘米。 同一步里、外两根大横杆接头应互相错开，不宜在同一跨度间内，上下两 根大横杆的接头要错开50厘米以上。 小横杆要与大横杆相垂直，其两头应伸出大横杆外边10厘米以上，以防止 小横杆发生弯曲而从扣件中滑脱。脚手板可采用钢、木、竹材料制作，每块 质量不宜大于30kg。 木脚手板厚度不应小于50mm,两端应各设置直径为4mm的镀锌钢丝箍两道。 作业层端部脚手板探头长度应取150mm，其板长两端均应与支撑杆可靠的固 定。 自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。
(2024年)安全教育培训资料(脚手架)课件
搭Hale Waihona Puke 要求按照规定的搭设尺寸和构 造要求进行搭设，确保脚 手架的稳定性。
使用安全
在脚手架上作业时，应注 意安全，遵守相关规定， 如佩戴安全带、不超载等 。
12
定期检查与维护保养制度
定期检查
记录管理
定期对脚手架进行检查，包括构件、 连接件、安全防护设施等，确保其完 好有效。
建立脚手架检查、维护保养记录，方 便追溯和管理。
事后处理
对故障原因进行分析，总结经验教 训，采取预防措施，避免类似情况 再次发生。
14
04 危险源辨识与风险评估方法
2024/3/26
15
危险源辨识途径和技巧
现场观察
通过直接观察工作场所、设备、操作等，发 现潜在的危险源。
历史数据分析
员工反馈
鼓励员工积极反馈工作中遇到的安全问题和 隐患。
通过分析过去的事故记录和安全隐患数据， 找出危险源。
故障树分析法
通过分析系统故障的原因及逻辑 关系，找出系统最薄弱环节，制
定相应的预防措施。
2024/3/26
17
针对性预防措施制定
01
02
03
04
技术措施
采用先进的技术和设备，消除 或减少危险源。
管理措施
建立完善的安全管理制度和操 作规程，加强员工培训和教育
，提高员工的安全意识。
个人防护措施
为员工配备符合要求的个人防 护用品，确保员工在作业过程
28
经验教训总结和改进措施提
• 加强现场监管和检查，及时发现和消除安全隐患。
2024/3/26
29
经验教训总结和改进措施提
01
改进措施提
架子工定期安全教育课程3 架子工安全操作基本知识
C2.9.4 日常安全培训教育记录
编号：
工程名称受教育班组架子工
主讲部门主讲人教
育
类
别
□节假日前后安全教育□季节性施工安全教育
□转岗、复岗教育□违章、事故教育
□新工艺、新技术、新方法安全教育
□特种作业人员教育□机械操作人员教育培训日期
参加
人数
培训内容：（可附页）
架工作业要正确使用个人劳动防护用品。
必须戴安全帽，佩戴安全带，衣着要灵便，穿软底防滑鞋，不得穿塑料底鞋、皮鞋、拖鞋和硬底或带钉易滑的鞋。
受教育人员签字
（可附页）
项目负责人记录人。
架子工讲座课件
1.2 、 1.35、1.8
连墙件
二步三跨，三步三跨
15
二、脚手架作业技术要求
单排脚手架搭设高度在24M以内的特征参数
立杆纵距（M） 立杆横距（M） 步距（M） 连墙件
1.5、1.8、2.0 1.2、1.4 1.2 、1.35、1.8 二步三跨，三步三跨
16
二、脚手架作业技术要求
（2）纵向水平杆、横向水平杆、脚手板 纵向水平杆 ——在立杆内侧，长大于
并进行验收、调整、确认，完善纵横向扫地 杆。
严禁将48MM与51MM的钢管混合使用。 立杆接头互相错开，即时设置连墙件 或抛撑。
26
二、脚手架作业技术要求
在封闭性的脚手架的同步中，纵 向水平杆应四周交圈。
剪刀撑，横向斜撑应随立杆、纵 向和横向水平杆同步搭设，各底层斜杆 下端均必须手架作业技术要求
脚手架必须配合施工速度，逐步搭设升 高。一次搭设高度不应超过相邻连墙件以上二 步。
每搭完一步脚手架后，及时校正步距、纵 距、横距及立杆的垂直度。
扣件螺栓拧紧扭力矩不应小于40—60NM 。
28
二、脚手架作业技术要求
主节点各杆件互相距离不应大于 150MM，对接扣件开口应朝上或朝内。
34
三、脚手架作业人员防护要求
5.攀登作业 行的高处作业。
在攀登的条件下进
6.悬空作业 悬空作业在周边临 空的状态下，无立足点或无牢靠立足点的 条件下进行高处作业。
35
三、脚手架作业人员防护要求
7.操作平台 为弥补脚手架不足而搭设各种操作台或操作架。 8.交叉作业 同时在某区域垂直上下范围作业的情况 9.防护栏杆 在高处作业的防护措施中，许多地方要采用防护栏
13

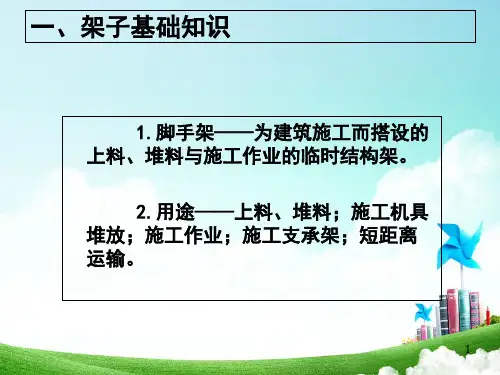

一、架子基础知识
2024年架子工安全教育课件0221.
2024年架子工安全教育课件0221.一、教学内容本课件基于《架子工安全技术规范》教材第四章“脚手架构造与安全要求”展开，详细内容包括：脚手架的分类及构造要求、脚手架的搭设与拆除安全规范、脚手架的检查与维护、脚手架事故案例分析。
二、教学目标1. 了解脚手架的分类、构造及安全要求；2. 掌握脚手架的搭设、拆除及检查维护的安全规范；3. 提高架子工的安全意识，降低事故发生率。
三、教学难点与重点教学难点：脚手架的搭设与拆除安全规范、脚手架的检查与维护；教学重点：脚手架的分类及构造要求、脚手架事故案例分析。
四、教具与学具准备1. 教具：PPT课件、视频资料、实物模型；2. 学具：笔记本、教材、《架子工安全技术规范》。
五、教学过程1. 实践情景引入（5分钟）：利用PPT展示脚手架事故案例，引发学生对安全问题的关注。
2. 理论讲解（15分钟）：介绍脚手架的分类、构造及安全要求，让学生了解并掌握相关知识点。
3. 例题讲解（15分钟）：分析脚手架搭设与拆除的规范要求，通过例题讲解，使学生更好地理解并应用。
4. 随堂练习（10分钟）：模拟脚手架检查与维护场景，让学生进行实际操作，提高动手能力。
5. 小组讨论（5分钟）：分组讨论脚手架事故案例，分析原因及预防措施，提高安全意识。
六、板书设计1. 脚手架分类及构造要求；2. 脚手架搭设与拆除安全规范；3. 脚手架检查与维护；4. 脚手架事故案例分析。
七、作业设计1. 作业题目：（1）简述脚手架的分类及构造要求。
（2）结合案例，分析脚手架事故原因及预防措施。
2. 答案：（1）脚手架分类：扣件式、门式、碗扣式、承插式等。
构造要求：立杆、横杆、斜杆、扣件等。
（2）原因：未按规范搭设、拆除；检查维护不到位等。
预防措施：严格遵守安全规范，加强安全培训，提高安全意识。
八、课后反思及拓展延伸1. 课后反思：2. 拓展延伸：邀请行业专家进行讲座，让学生了解更多关于架子工安全的知识。
同时，组织实地参观，让学生深入了解脚手架的搭设与拆除过程，提高实际操作能力。
架子工安全教育课件20240221.
架子工安全教育课件20240221.一、教学内容本节课我们将学习《架子工安全技术规范》的第三章“脚手架的搭建与拆除”以及第四章“安全防护措施”。
具体内容包括脚手架的分类、结构、搭建要求、拆除流程、安全防护设备的使用及维护等。
二、教学目标1. 熟悉脚手架的分类、结构及搭建、拆除的基本要求。
2. 掌握脚手架搭建与拆除过程中的安全防护措施，提高安全意识。
3. 学会使用和维护安全防护设备，降低安全事故发生的风险。
三、教学难点与重点1. 教学难点：脚手架搭建与拆除的注意事项，安全防护设备的使用及维护。
2. 教学重点：脚手架的分类、结构，安全防护措施在实际工作中的应用。
四、教具与学具准备1. 教具：PPT课件、视频资料、实物模型、安全防护设备样品。
2. 学具：笔记本、教材、笔。
五、教学过程1. 导入：通过一个实际案例，让学生了解架子工安全事故的危害，引出本节课的主题。
2. 知识讲解：（1）脚手架的分类、结构及搭建要求。
（2）脚手架的拆除流程及注意事项。
（3）安全防护措施及设备使用。
3. 例题讲解：讲解一个脚手架搭建的实例，让学生了解整个搭建过程。
4. 随堂练习：让学生根据所学知识，设计一个脚手架搭建方案。
5. 互动环节：学生展示搭建方案，教师点评并给出建议。
六、板书设计1. 脚手架的分类、结构、搭建要求、拆除流程。
2. 安全防护措施及设备使用。
3. 脚手架搭建实例。
七、作业设计1. 作业题目：根据所学知识，设计一个脚手架搭建与拆除方案。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生参加架子工技能培训，提高实际操作能力，了解行业动态。
同时，关注施工现场的安全问题，提高自身安全意识。
重点和难点解析1. 脚手架的分类、结构及搭建要求。
2. 脚手架的拆除流程及注意事项。
3. 安全防护措施及设备使用。
一、脚手架的分类、结构及搭建要求1. 脚手架分类：根据用途、结构和材料，脚手架可分为门式脚手架、扣件式脚手架、碗扣式脚手架、悬挑式脚手架等。
架子工安全教育培训课件
架子工安全教育培训课件一、教学内容1. 架子工基本安全知识2. 架体结构与搭设安全3. 高处作业安全防护4. 紧急事故应对与救援二、教学目标1. 掌握架子工安全操作的基本知识和技能，增强施工安全意识。
2. 学会正确使用个人防护装备，降低作业过程中的安全风险。
3. 理解架体构造的安全要求，提高架体搭设的安全性。
三、教学难点与重点教学难点：1. 架体搭设中的稳定性与载重计算2. 高处作业中的安全防护措施3. 紧急事故的处理流程教学重点：1. 个人防护装备的选择与正确使用2. 安全操作规程的遵守3. 架体搭设的安全技术要求四、教具与学具准备1. 教具：安全教育培训课件、施工现场图片、视频资料、模型等。
2. 学具：安全帽、安全带、防尘口罩、手套、护目镜等个人防护装备。
五、教学过程1. 导入：通过展示施工现场事故案例，引起学生对施工安全的重视。
2. 知识讲解：a. 介绍架子工基本安全知识b. 讲解架体结构与搭设安全c. 分析高处作业安全防护措施d. 说明紧急事故应对与救援方法3. 例题讲解：结合实际案例，讲解安全操作规程和安全防护措施的应用。
4. 随堂练习：分组讨论，让学生针对不同施工场景提出安全防护措施。
5. 实践操作：指导学生正确穿戴个人防护装备，并进行模拟操作。
六、板书设计1. 架子工安全操作规程2. 个人防护装备的正确使用方法3. 架体搭设安全要点4. 高处作业安全防护措施5. 紧急事故处理流程七、作业设计1. 作业题目：a. 列举三种常见的事故类型，并分析其产生原因。
b. 简述个人防护装备在使用过程中的注意事项。
c. 计算10米高脚手架的稳定性和载重。
2. 答案：a. 事故类型及原因分析见附件。
b. 注意事项：检查装备是否完好，正确穿戴，定期更换。
c. 稳定性及载重计算公式见附件。
八、课后反思及拓展延伸1. 教师反思：针对本节课的教学效果，及时调整教学方法，提高学生的学习兴趣和安全意识。
3. 拓展延伸：组织学生参观施工现场，了解实际施工中的安全防护措施，加深对安全知识的理解。
架子工安全教育课件20240221.(1)
架子工安全教育课件20240221.一、教学内容本课件依据《建筑施工安全技术规范》第四章第三节内容，详细讲解架子工的安全教育知识。
主要包括架子工的安全职责、操作规程、安全防护措施以及事故案例分析等内容。
二、教学目标1. 让学生了解并掌握架子工的安全职责和操作规程，提高安全意识。
2. 使学生熟悉并运用各种安全防护措施，降低安全事故发生概率。
3. 培养学生分析事故原因、预防事故发生的能力。
三、教学难点与重点难点：事故案例的分析与预防措施的制定。
重点：架子工的安全职责、操作规程及安全防护措施。
四、教具与学具准备1. 教具：PPT课件、事故案例视频、安全防护设备样品。
2. 学具：笔记本、教材、笔。
五、教学过程1. 实践情景引入（5分钟）展示事故案例视频，引导学生思考事故原因及预防措施。
2. 安全职责与操作规程讲解（10分钟）介绍架子工的安全职责和操作规程，强调安全意识的重要性。
3. 安全防护措施讲解（10分钟）详解各种安全防护措施，如安全带、防护网等，并进行样品展示。
4. 例题讲解（15分钟）选取典型例题，讲解解题思路，引导学生运用所学知识。
5. 随堂练习（10分钟）布置相关练习题，让学生巩固所学知识，并及时解答疑问。
6. 事故案例分析（20分钟）分析事故案例，让学生分组讨论事故原因及预防措施，并进行分享。
六、板书设计1. 架子工安全职责2. 架子工操作规程3. 安全防护措施4. 事故案例分析七、作业设计1. 作业题目：列举架子工的三个安全职责。
简述安全防护措施的种类及作用。
分析事故案例，提出预防措施。
2. 答案：安全职责：负责架体搭设、拆除及维护；检查架体安全状况；遵守操作规程等。
安全防护措施：安全带、防护网、防滑鞋等。
事故案例：根据实际情况分析，如加强现场管理、提高安全意识等。
八、课后反思及拓展延伸1. 反思：本节课通过事故案例引入，使学生认识到安全的重要性，教学效果较好。
2. 拓展延伸：鼓励学生了解其他工种的安全教育知识，提高整体安全意识。
高空作业脚手架施工安全教育培训建工课件.ppt
、检验：各种架子搭好后，必须经技术、安全 等部门共同检查验收，合格后方可投入使用。使 用中应经常检查，发现问题要及时处理。
四、安全搭拆脚手架注意事项
、钢管脚手架的立柱，应置于坚 实的地基上，立柱钢管加垫 座，用砼块或用坚实的厚木 块垫好，（木垫不适宜高层 建筑）宜加扫地杆牵系牢固。
高空作业脚手架施工安全管理控制
• 一、高空作业基本要求 • 、施工人员在高空作业时，必须戴好安全帽、佩好安全带，
工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤 口要扎紧。 • 、操作人员在高空作业时，必须正确使用安全带。安全带 一定要高挂低用。即阍安全带绳端的钩环挂于高处，而人 在低处操作。 • 、操作平台上的材料，不得堆放过多，要平均摆放。下班 前要清扫一遍，将工具和剩余材料运到地上。 • 、垂直上料架的各种安全装置必须齐全有效。限位装置和 防钢丝绳断裂装置必须定期检查，以防失灵。 • 、夜间施工时，操作台、梯道等均要设有充分的照明，灯 泡要设有保护罩，高空作业使用的电压，要使用不大于的 安全电压。
不合格的立杆基础
、脚手架的立柱 要求垂直，其中转角立柱 的垂直误差不得超过，其 中立柱不得超过，米以下 的外脚手架立柱间距不得 大于米，纵向的水平钢管 的垂直间距不大于米,并 要用构件联结,拧紧螺栓, 承重的纵向水平杆,必须 支承于横杆之上,禁用不 合格材料。
脚手架立杆不直
、脚手架两端转角处，每隔根立柱， 应设剪刀撑，剪刀撑与地面的夹 角不大于度，建筑物锚固点，横 向每隔米设一锚固点，必须与建 筑物锚固点拉结牢固。民用建筑 八层以上（米以上）的脚手架采 用吊拉，安全网随着工作层完成 均要设置(即满拉)，水平网每隔 四层设一道，首层必须按照通道 长度搭设安全网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全ppt
17
<500
1500
1500
纵向水平杆对接位置示意图
安全ppt
18
3、在封闭型脚手架的同一步中，纵 向水平杆应四周交圈，用直角扣件 与内外角立杆固定。
安全ppt
19
七、横向水平杆的搭设应符合哪 些规定？
答：1、双排脚手架横向水平杆的靠墙一端 至墙装饰面的距离不宜大于150毫米。
2、主节点处必须设置一根横向水平杆，用 直角扣件扣接且严禁拆除，主节点处两个 直角扣件的中心距离不应大于150毫米，在 双排脚手架中，靠墙一端的外伸长度为500 毫米。如图：
4、安全部及安全监察人员检查、验收、 评分均根据JGJ130-2001规范和JGJ59-99强制 性标准为依据。
安全ppt
2
二、落地式外脚手架编制施工方案 有哪些内容及要求？
答：内容1、编制施工方案应根据工程的特点 和施工工艺确定搭设方案，内容包括：基础处理、
搭设要求、杆件间距及连墙杆设置位置、连接方 法并绘制施工详图及大样图。
29
九、 如何设置扫地杆？
答：纵向扫地杆应采用直角扣件固定在 距底座上皮不大于20厘米的立杆上，横 向扫地杆应采用直角扣件固定在紧靠纵 向扫地杆下方的立杆上，当立杆基础不 在同一高度时，必须将高处的纵向扫地 杆向低处延伸两跨与立杆固定，高低差 不大于1米，靠边坡上方的立杆轴线到边 坡的距离不应小于500毫米。如图：
2、要求：（1）、25米以下要有施工方案，有图 说明。
（2）、25米以上采用双排扣件式钢管脚手架、 绘制大样图、结构说明，基础说明。
（3）、50米以上有计算书，画出卸荷方法，基
础施工方法。
安全ppt
3
三、 脚手架立杆基础应符合哪 些方案要求？
答：1、搭设高度在25米以下时，可素土夯 实找平，上面铺5厘米厚木板，长度为2米 时垂直与墙面放置，长度大于3米时平行于 墙面放置。
全高的偏差不大于10厘米，立杆杆距偏差
为5厘米。
安全ppt
24
连墙杆与脚手架连接方式
安全ppt
25
立杆底座制作方法
安全ppt
立杆底座安装方法
26
外脚手架立杆设置方法
安全ppt
27
大横杆间距设置方法
大横杆对接位置示意图
安全ppt
28
3、纵向水平杆：用于装饰工程双排脚手架 间距为1.6米-1.8米，纵向水平杆长度应大 于3垮，并且小于6米。
允许偏差：同跨内纵向水平杆之间的差为1
厘米，该片架同一排纵向水平杆偏差不大 于5厘米。
4、横向水平杆：应贴近每一根立杆布置，
扣在纵向水平杆上方，横向水平杆立杆的 距离不应大于15厘米，距墙体外边缘15厘 米，有操作宽度，防止人体坠落。
允许偏差：横向水平杆外伸到墙体悬挑部
分允许偏差为≤5厘米。
安全ppt
安全ppt
14
六、 纵向水平杆搭设应符合哪 些规定？
答：1、纵向水平杆宜设置再立杆内侧，其 长度不宜小于3跨。如图：
安全ppt
15
纵向水平杆长度示意图
安全ppt
16
2、纵向水平杆接长宜采用对接扣件连接， 也可采用搭接。对接扣件应交错布置， 两根相邻纵向水平杆的接头在水平方向 错开的距离不应小于500毫米，各接头中 心至最近主节点的距离不宜大于纵距的 1/3。如图：
23
八、各种杆件的尺寸要求及允许 偏差？
答：1、连墙杆：垂直距离不大于4米，也 不得大于3个大横杆的步距，水平距离不大 于6米，也不得大于立杆的4个纵距，垂直 距离应严格控制，加大立杆承载力。
2、立杆：架高H≤50米搭设双排钢脚手架， 横向间距为1.5米，纵向间距为≤1.5米。
允许偏差：不大于架高1/400—1/600，同时，
安全ppt
20
150
500
1000
横向水平杆与墙间距
安全ppt
21
正确设置小横杆方法
安全ppt
22
3、作业层上非主节点处的横向水平杆宜根 据支撑脚手板的需要等间距设置，最大间距 不应大于纵距的1/2。
4、当使用脚手板时，双排脚手架的横向水 平杆两端均采用直角扣件固定在纵向水平杆 上。
安全ppt
安全ppt
30
<1000 200
<2000
纵向扫地杆
>500 横向扫地杆
纵、横向扫地杆设置示意图
安全ppt
31
扫地杆与地面间距
安全ppt
32
十、如何设置剪刀撑？
答：1、确保脚手架结构几何尺寸不变， 增强纵向、横向刚度，防止各杆件间变形， 提高脚手架的承载能力。
安全ppt
5
正确设置外脚手架基础方法
安全ppt
6
正确设置排水沟方法
安全ppt
7
四、 脚手架的搭设规定？
答：脚手架必须配合施工进度搭设，一 次搭设高度不应超过相邻连墙件以上二 步。
安全ppt
8
五、立杆搭设应符合哪些规定？
答：1、严禁将外径48毫米与51毫米的钢管 混合使用，标准钢管为φ48×3.5毫米
一、扣件式钢管脚手架有哪些具 体规定要求？
答：1、扣件式钢管脚手架的设计与施工， 除应符合本规范JGJ130－2001规定外，尚 应符合国家现行有关强制标准的规定。
2、扣件式钢管脚手架搭设前，必须编 制单独的安全施工组织设计，经公司有关 部门审批后方可施工。
安全ppt
1
3、脚手架的搭设必须由专业的架子工队 伍进行，严禁施工人员无证上岗作业。
2、相邻立杆的对接不得在同一高度内，应 交错布置，同步内隔一根立杆的两个相邻 接头中心至节点的距离不宜大于步距的三 分之一。如图：
安全ppt
9
1/3L
对接位置
对接位置
立杆对接示意图1
安全ppt
10
3、首层立杆的设置应为2米、4米、6米 长度的钢管依次排列，以上均为6米的 钢管对接。如图：2
安全ppt
11
立杆对接示意图2
安全ppt
12
4、开始搭设立杆时，应每隔6跨设置一根抛撑，直 至连墙杆安装稳定后，方可拆除。
5、当搭至有连墙杆的构造点时，在搭设完该处 的立杆、纵向水平杆、横向水平杆后，应立即设 置连墙杆。
6、立杆顶宜高端出墙上皮1米，高出檐口上皮 1.5米。
安全ppt
13
正确设置抛撑方法
2、搭设高度在25米-50米时，根据现场地耐
力情况设计基础做法或采用回填土分层夯
实达到要求，可用枕木支垫或在地基上加
铺20厘米厚道渣，其上铺设混凝土板，在
仰铺12-16号槽钢。 安全ppt
4
3、25米以上采用双排扣件式钢管脚手架、绘 制大样图、结构说明，基础说明。
4、50米以上有计算书，画出卸荷方法，基础 施工方法。
