工程力学--材料力学(北京科大、东北大学版)第4版第八章习题答案

合集下载

工程力学材料力学(北京科大、东北大学)第习题答案第二到九章

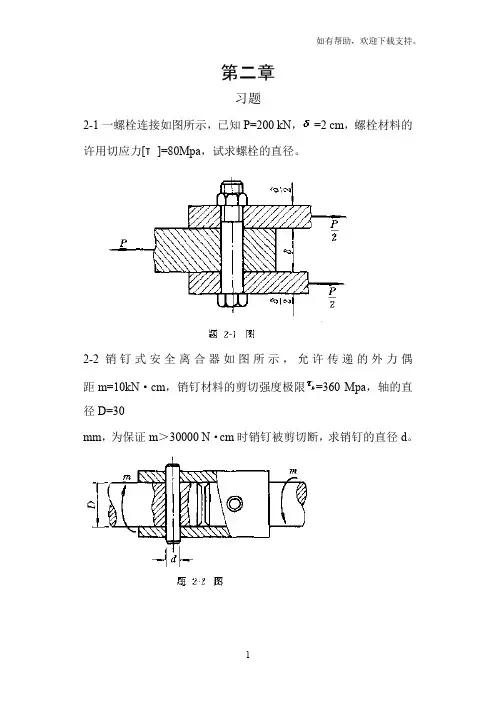

第二章习题2-1 一螺栓连接如图所示，已知P=200 kN， =2 cm，螺栓材料的许用切应力[τ]=80Mpa，试求螺栓的直径。

2-2 销钉式安全离合器如图所示，允许传递的外力偶距 m=10kN·cm，销钉材料的剪切强度极限=360 Mpa，轴的直径D=30mm，为保证m＞30000 N·cm 时销钉被剪切断，求销钉的直径 d。

2-3 冲床的最大冲力为400 kN，冲头材料的许用应力[σ]=440Mpa，被冲剪钢板的剪切强度极限=360 Mpa。

求在最大冲力作用下所能冲剪圆孔的最小直径D和钢板的最大厚度。

2-4 已知图示铆接钢板的厚度=10 mm，铆钉的直径为[τ]=140 Mpa，许用挤压应力[]=320 Mpa，P=24 kN，试做强度校核。

2-5 图示为测定剪切强度极限的试验装置。

若已经低碳钢试件的直径D=1 cm，剪断试件的外力P=50.2Kn，问材料的剪切强度极限为多少？2-6一减速机上齿轮与轴通过平键连接。

已知键受外力P=12 kN，所用平键的尺寸为b=28 mm，h=16 mm，l=60 mm，键的许用应力[τ]=87 Mpa，[]=100 Mpa。

试校核键的强度。

2-7图示连轴器，用四个螺栓连接，螺栓对称的安排在直径D=480 mm的圆周上。

这个连轴结传递的力偶矩m=24 kN·m，求螺栓的直径d需要多大？材料的许用切应力[τ]=80 Mpa。

（提示：由于对称，可假设个螺栓所受的剪力相等）2-8 图示夹剪，销子C的之间直径为0.6 cm，剪直径与销子直径相同的铜丝时，若力P=200 N，a=3 cm，b=15 cm，求铜丝与销子横截面上的平均切应力。

2-9 一冶炼厂使用的高压泵安全阀如图所示，要求当活塞下高压液体的压强达到p=3.4 Mpa时，使安全销沿1-1和2-2两截面剪断，从而使高压液体流出，以保证泵的安全。

已知活塞直径D=5.2cm，安全销采用15号钢，其剪切强度极限=320 Mpa，试确定安全销的直径d。

工程力学材料力学第四版北京科技大学及东北大学习题答案解析

工程力学材料力学第四版北京科技大学及东北大学习题答案解
析
工程力学材料力学 (北京科技大学与东北大学)
第一章轴向拉伸与压缩
1-1:用截面法求下列各杆指定截面的内力
解:
(a):N1=0,N2=N3=P
(b):N1=N2=2kN
(c):N1=P,N2=2P,N3= -P
(d):N1=-2P,N2=P
(e):N1= -50N,N2= -90N
(f):N1=0、896P,N2=-0、732P
注(轴向拉伸为正,压缩为负)
1-2:高炉装料器中的大钟拉杆如图a所示,拉杆下端以连接楔与大钟连接,连接处拉杆的横截面如图b所示;拉杆上端螺纹的内径d=175mm。

以知作用于拉杆上的静拉力P=850kN,试计算大钟拉杆的最大静应力。

解: σ1=
2
1
1
850
4
P kN
S d
π
=
=35、3Mpa
σ2=
2
2
2
850
4
P kN
S d
π
=
=30、4MPa
∴σmax=35、3Mpa
1-3:试计算图a所示钢水包吊杆的最大应力。

以知钢水包及其所盛钢水共重90kN,吊杆的尺寸如图b所示。

解:
下端螺孔截面:σ1=1
90
20.065*0.045P S =15、4Mpa 上端单螺孔截面:σ2=2P S =8、72MPa
上端双螺孔截面:σ3=
3P S =9、15Mpa ∴σmax =15、4Mpa。

工程力学材料力学第四版(北京科技大学与东北大学)习题答案

工程力学材料力学
(北京科技大学与东北大学)
第一意轴向拉伸和压缩
, 1-1 lfJ截 Illi法求下列各轩指定的 lii fl'J 内 )J
2
f
2
F 2k N
I
(a 1
2
f
(bl
3P
11
(d 1
2kN P
2
2
(e 1
题 1 ) [fI
解
P
({)
P rlp|p
iE
『
e-
I Iz Il
F
5,
为 20 俐，许用应力 I δ]=50 Mpa . 试
根据吊钩螺纹部分的强主确定吊钩的阵 111 起重盐 1 解 P= 119kN
P
3m
B
P
E
题1-1 8 固
lIlí l - l ~ 罔
1 - 1 9 如入所示结构的 ABH 为钢轩，其帧故而积 -4.:::6 cm2 • 咛用阻力 ( σ 1=140 MPa ; BC
<.l
(bl
题 1-3 归
且ø 1 -4 因
1-4 : 桩杆起lli:机如 l 国所示，起lli:忏 AB 为钢管， J[外径。=2ûrnm ，内径 d= 1 8mrn;制绳
CB 的棋极而而积为 01cnEZe 己知l起重证
P=2脱lO N ，
试计fI起重机轩;归钢丝绳的应 )J.
解受力分析得
解
E = GPa . v = 0.3 17
1- 10: i主杆端部与的如1I相迹，其构应如罔，谊作用在连杆的轴向 jJ P=l28KN ，蝉挟处的内
径 d = 3.7cm ，螺栓材料的冉川剧

工程力学--材料力学(北京科大、东北大学版)第4版1-3章习题答案

工程力学材料力学第四版北京科技大学与东北大学习题答案

F ，气 in 15=F2*sin45
F I*co s 15= P+ F2*s in45
F
.:..L
OAF SI= 477MPa
FZ Oasc= 5 24035MPa
1- 5 罔 a 所示为一斗式提升机斗与 1- .i:间用链条连接 ! 链盔的计fI简罔如同 b 所示，每个
料斗连 l uj 物抖的总豆 -IIH二 2 0 00 N 制链卫
d =40mm 在压盐的外 :&íl目上沿姐户l 贴有测韭JlNIJ 电阳 l 含金片若测得轧辑两端两个压头的辄 lúJ
!也变均为 ε =0 .9* 1 0.2 武斗占轧机 WJAA 轧
制压力压J、材料的神tl 棋盘E=2仅JGp，
解
A-E -J UN 川
N
e=
EA N = eEA = 2 . 54 叫 0' N
l'! 1 - 21 图
1-2 1 一小变形的问 m梁 AB 搁于三个相同的弹iE t ，在梁 r. D 扯作用 -)J p ，如同所示，
5
设已知弹i齿刚性系数 C (= 1 ) ，试求
A 、 B 、 C 处三个弹贺各圭 )J 多少?
解
P_ 7 FA = 同 F. =-'-- P,F" ='- P
F o mllX= 5 2 =38.1 MPa
' -6 一长为 30cm 的钢材，其受力恬况如国所示己知什 JX 面面积 A= I Oc rn2 材料的于l'性愤主 t E=2阳Gpa ，试求
(1) AC. CD DB 各段的应力和 l 变形
(2) AB 村的 IJ、变形
解 ( 1 ) 0 Ac=-20MPa ， σ co=û ， σm=20MPa， NL σ'AC L

工程力学-材料力学第4版习题答案

第一章参考答案1-1：解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3=-P(d):N1=-2P,N2=P(e):N1=-50N,N2=-90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa∴σmax=35.3Mpa1-3：解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2PS =8.72MPa上端双螺孔截面：σ3=3PS =9.15Mpa∴σmax =15.4Mpa1-4：解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5MPa1-5：解:F=6PS1=h*t=40*4.5=180mm2S2=(H-d)*t=(65-30)*4.5=157.5mm2∴σmax=2FS =38.1MPa1-6:解:(1)σAC =-20MPa,σCD =0,σDB =-20MPa;△l AC =NL EA =AC LEA σ=-0.01mm△l CD =CD LEA σ=0△L DB =DB LEA σ=-0.01mm(2)∴AB l ∆=-0.02mm1-7:解:31.8127AC AC CB CB P MPa S P MPa S σσ====AC AC AC L NL EA EA σε===1.59*104,CB CB CB L NL EA EA σε===6.36*1041-8:解: Nll EAl l ε∆=∆=∴NEAε=62.54*10N EA Nε∴==1-9：解：208,0.317E GPa ν==1-10：解：[][]max59.5MPa σσ=<1-11：解：（1）当45o α=，[]11.2σσ=>强度不够（2）当60o α=，[]9.17σσ=<强度够1-12：解：[]360,200200200*1013.3100*150*10Y p kNS P kNS MPa A σσ-==∴=====<∑1-13：解：[]max 200213MPa MPaσ=<1-14：解： 1.78, 1.26d cm d cm==拉杆链环1-15解：BC F ==70.7kN70.70.505140F S FS σσ=∴=== 查表得：45*45*31-16解：(1)[]2401601.5s s n σσ===MPa [][]24P S P dσσπ≤∴≤24.4D mm∴=(2)2119.51602P P MPa MPaS d σπ===≤⎛⎫ ⎪⎝⎭1-17解：（1）2*250*6154402D F P A N π⎛⎫=== ⎪⎝⎭78.4AC F MPa S σ==300 3.8378.4s n σσ∴===[][]''''60*3.14*15*1542390F SF S Nσσ===='61544014.521542390F n F ===≈1-18解：P=119kN1-19解：::3:4:535()44AB BC AB BC S P S S P S P =∴==拉，[][][]112841123484AB AB S A kN S P kNP kN σ=====同理所以最大载荷84kN1-20解：P=33.3kN1-21解：71,,12123A B C P F F P F P ===1-22解：10MAX MPaσ=-1-23解：A B X R R R=∴==∑t r l l ∆=∆t AB l l tα∆=21211111223533131.3cd R AC DB CD AC CD CD AF CD MAX Rl Rl l l l l EA EA Rl Rl Rl l EA EA EA EA t EA t R l S MPa A ααασ∆=∆+∆+∆=+=+=∴====第二章习题2-1一螺栓连接如图所示，已知P=200kN ，=2cm ，螺栓材料的许用切应力[τ]=80Mpa，试求螺栓的直径。

工程力学(北科大版)答案

∑Fx=0 FAx+P=0 ∴FAx=-P
∑Fy=0 FAy-q•6a=0 ∴FAy=6qa
(d) ∑MA=0 MA+q(2a)2/2-q•2a•3a=0 ∴MA=4qa2
∑Fx=0 FAx-q•2a=0 ∴FAx=2qa
∑Fy=0 FAy-q•2a=0 ∴FAy=2qa
4-8 图示热风炉高h=40m，重W=4000kN，所受风压力可以简化为梯形分布力，如图所示，q1=500kN/m，q2=2.5kN/m。可将地基抽象化为固顶端约束，试求地基对热风炉的反力。
解：小台车受力如图，为一力偶系，故
，
由
3-4锻锤工作时，如工件给它的反作用力有偏心，则会使锻锤C发生偏斜，这将在导轨AB上产生很大的压力，从而加速导轨的磨损并影响锻件的精度，已知打击力P=1000KN，偏心距e=20 mm，锻锤高度h=200mm，试求锻锤给导轨两侧的压力。
解：锤头受力如图，锤头给两侧导轨的侧压力和构成一力偶，与，构成力偶平衡
∑Fx=0 FAx+P=0 ∴FAx=-P
∑Fy=0 FAy+FRB-q•6a=0 ∴FAy=3qa-5P/6
(b) ∑MA=0 MA-q(6a)2/2-P•2a=0 ∴MA=18qa2+2Pa
∑Fx=0 FAx+q•6a=0 ∴FAx=-6qa
∑Fy=0 FAy-P=0 ∴FAy=P
(c) ∑MA=0 MA+m1-m2-q•6a•2a-P•4a=0 ∴MA=12qa2+4Pa+m2-m1
取E为研究对象：
由
故有：
2-11解：取A点平衡：
联立后可得：
取D点平衡，取如图坐标系：
由对称性及
2-12解：整体受力交于O点，列O点平衡

工程力学--材料力学(北京科大、东北大学版)第4版习题问题详解

第一章参考答案1-1：解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa ∴σmax=35.3Mpa1-3：解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2PS =8.72MPa上端双螺孔截面：σ3= 3PS =9.15Mpa∴σmax =15.4Mpa1-4：解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5 MPa1-5：解:F=6PS1=h*t=40*4.5=180mm2S2=(H-d)*t=(65-30)*4.5=157.5mm 2∴σmax=2FS =38.1MPa1-6:解: (1)σAC =-20MPa,σCD =0,σDB =-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△ l CD =CD LEA σ=0△ L DB =DB LEA σ=-0.01mm(2) ∴AB l ∆=-0.02mm1-7:解:31.8127AC AC CB CB P MPa S P MPa S σσ==== AC AC AC L NL EA EA σε===1.59*104,CB CB CB L NL EA EA σε===6.36*104 1-8:解:Nll EAl l ε∆=∆= ∴NEA ε=62.54*10N EA N ε∴==1-9：解：208,0.317E GPa ν==1-10：解：[][]max 59.5MPa σσ=<1-11：解：（1）当45oα=，[]11.2σσ=>强度不够（2）当60oα=，[]9.17σσ=< 强度够 1-12：解：[]360,200200200*1013.3100*150*10Y p kNS P kNS MPa A σσ-==∴=====<∑1-13：解：[]max 200213MPa MPa σ=<1-14：解：1.78, 1.26d cm d cm ==拉杆链环1-15 解：BC F ==70.7 kN70.70.505140F S FS σσ=∴=== 查表得： 45*45*31-16解：(1)[]2401601.5s s n σσ===MPa[][]24P SP dσσπ≤∴≤24.4D mm∴=(2)2119.51602P P MPa MPa S d σπ===≤⎛⎫⎪⎝⎭1-17 解：（1）2*250*6154402D F P A N π⎛⎫=== ⎪⎝⎭ 78.4AC F MPa S σ== 300 3.8378.4s n σσ∴===[][]''''60*3.14*15*1542390F S F S Nσσ===='61544014.521542390F n F ===≈1-18 解：P=119kN1-19 解：::3:4:535()44AB BC AB BC S P S S P S P =∴==拉，[][][]112841123484AB AB S A kN S P kN P kN σ=====同理所以最大载荷 84kN1-20 解： P=33.3 kN1-21 解：71,,12123A B C P F F P F P ===1-22 解：10MAX MPa σ=-1-23 解：A B X R R R =∴==∑t r l l ∆=∆ t AB l l t α∆=21211111223533131.3cd R AC DB CD AC CD CD AF CD MAX Rl Rl l l l l EA EA Rl Rl Rl l EA EA EA EA t EA t R l S MPa A ααασ∆=∆+∆+∆=+=+=∴====第二章习题2-1 一螺栓连接如图所示，已知P=200 kN ， =2 cm ，螺栓材料的许用切应力[τ]=80Mpa ，试求螺栓的直径。

工程力学--材料力学(北京科大、东北大学版)第4版1-3章习题答案

第一章参考答案1-1：解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa ∴σmax=35.3Mpa1-3：解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2PS =8.72MPa上端双螺孔截面：σ3= 3PS =9.15Mpa∴σmax =15.4Mpa1-4：解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5 MPa1-5：解:F=6PS1=h*t=40*4.5=180mm2S2=(H-d)*t=(65-30)*4.5=157.5mm2∴σmax=2FS =38.1MPa1-6:解: (1)σAC =-20MPa,σCD =0,σDB =-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△ l CD =CD LEA σ=0△ L DB =DB LEA σ=-0.01mm(2) ∴AB l ∆=-0.02mm 1-7:解:31.8127AC ACCB CBPMPa S PMPa S σσ====AC AC AC LNL EA EA σε===1.59*104, CB CB CB LNL EA EA σε===6.36*1041-8:解:Nl l EA l l ε∆=∆=∴N EA ε=62.54*10N EA N ε∴==1-9：解：208,0.317E GPa ν==1-10：解：[][]max 59.5MPa σσ=<1-11：解：（1）当45oα=，[]11.2σσ=>强度不够（2）当60oα=，[]9.17σσ=< 强度够1-12：解：[]360,200200200*1013.3100*150*10Y p kNS P kNS MPa A σσ-==∴=====<∑1-13：解：[]max 200213MPa MPa σ=< 1-14：解： 1.78, 1.26d cm d cm ==拉杆链环 1-15 解：BC F ==70.7 kN70.70.505140F S FS σσ=∴===查表得： 45*45*3 1-16解：(1)[]2401601.5ssn σσ===MPa[][]24PS Pd σσπ≤∴≤24.4D mm∴=(2)2119.51602PPMPa MPaSd σπ===≤⎛⎫ ⎪⎝⎭1-17 解：（1）2*250*6154402D F P A Nπ⎛⎫=== ⎪⎝⎭78.4AC FMPa S σ==300 3.8378.4s n σσ∴===[][]''''60*3.14*15*1542390F S F S Nσσ===='61544014.521542390F n F ===≈1-18 解：P=119kN 1-19 解：::3:4:535()44AB BC AB BC S P S S P S P =∴==拉，[][][]112841123484AB AB S A kNS P kNP kNσ=====同理所以最大载荷 84kN 1-20 解： P=33.3 kN 1-21 解：71,,12123A B C P F F P F P ===1-22 解：10MAX MPa σ=-1-23 解：A B X R R R =∴==∑t r l l ∆=∆ t A B l l tα∆= 21211111223533131.3cdR AC DB CD AC CD CDAF CD MAX Rl Rl l l l l EA EA Rl Rl Rl l EA EA EA EA t EA tR l SMPa A ααασ∆=∆+∆+∆=+=+=∴====第二章习题2-1 一螺栓连接如图所示，已知P=200 kN ， =2 cm ，螺栓材料的许用切应力[τ]=80Mpa ，试求螺栓的直径。

工程力学材料力学北京科大、东北大学版第4版第八章习题答案.doc

第八章习题8-1斜杆AB的截面为100×100mm2的正方形，若P=3kN,试求其最大拉应力和最大压应力。

8-2水塔受水平风力的作用，风压的合力P=60kN.作用在离地面高H=15m 的位置，基础入土深h=3m 设土的许用压应力[б]=0.3MPa,基础的直径d=5m 为使基础不受拉应力最大压应力又不超过[б]，求水塔连同基础的总重G允许的范围。

8-3悬臂吊车如图所示起重量（包括电葫芦）G=30kN衡量BC 为工字钢，许用应力[]=140MPa,试选择工字钢的型号（可近似按G行至梁中点位置计算）8-4如图所示，已知，偏心距，竖杆的矩形截面尺寸材料是3号钢，，规定安全系数=1.5。

试校核竖杆的强度。

8-5 若在正方形截面短柱的中间处开一个槽，使截面面积减小为原截面面积的一半，问最大压应力将比不开槽时增大几倍？8-6 图示一矩形截面杆，用应变片测得杆件上、下表面的轴向应变分别为材料的弹性模量。

（1）试绘制横截面的正应力分布图。

（2）求拉力P及其偏心距e的数值。

8-7 一矩形截面短柱，受图示偏心压力P作用，已知许用拉应力许用压应力求许用压力。

8-8 加热炉炉门的升降装置如图所示。

轴AB的直径d=4cm，CD为的矩形截面杆，材料都是Q235钢，已知力P=200N。

（1）试求杆CD的最大正应力；（2）求轴AB的工作安全系数。

提示：CD杆是压缩与弯曲的组合变形问题。

AB轴是弯曲与扭转的组合变形构件，E处是危险截面，M=154.5N*m,T=173.2N*m。

8-9 一轴上装有两个圆轮如图所示，P、Q两力分别作用于两轮上并处于平衡状态。

圆轴直径d=110mm，=60Mpa，试按照第四强度理论确定许用载荷。

8-10 铁道路标的圆信号板，装在外径D=60mm的空心圆柱上。

若信号板上作用的最大风载的强度p=2kPa,已知，试按第三强度理论选定空心柱的壁厚。

8-11 一传动轴其尺寸如图所示，传递的功率P=7kW，转速，齿轮I上的啮合力与齿轮结圆切线成的夹角，皮带轮Ⅱ上的两胶带平行，拉力为和，且。

工程力学材料力学第四版[北京科技大学及东北大学]习题答案解析

工程力学材料力学第四版[北京科技大学及东北大学]习题答案解析标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII工程力学材料力学（北京科技大学与东北大学）第一章轴向拉伸和压缩1-1：用截面法求下列各杆指定截面的内力解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=,N2=注（轴向拉伸为正，压缩为负）1-2：高炉装料器中的大钟拉杆如图a所示，拉杆下端以连接楔与大钟连接，连接处拉杆的横截面如图b所示；拉杆上端螺纹的内径d=175mm。

以知作用于拉杆上的静拉力P=850kN，试计算大钟拉杆的最大静应力。

解：σ1=2118504P kNS dπ==σ2=2228504P kN S d π= =∴σmax =1-3：试计算图a 所示钢水包吊杆的最大应力。

以知钢水包及其所盛钢水共重90kN ，吊杆的尺寸如图b 所示。

解：下端螺孔截面：σ1=19020.065*0.045P S ==上端单螺孔截面：σ2=2PS =上端双螺孔截面：σ3= 3PS=∴σmax=1-4：一桅杆起重机如图所示，起重杆AB为一钢管，其外径D=20mm,内径d=18mm;钢绳CB的横截面面积为。

已知起重量P=2000N，试计算起重机杆和钢丝绳的应力。

解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=σBC=22FS= MPa1-5：图a所示为一斗式提升机.斗与斗之间用链条连接,链条的计算简图如图b 所示,每个料斗连同物料的总重量P=2000N.钢链又两层钢板构成,如c所示.每个链板厚t=,宽h=40mm,H=65mm,钉孔直径d=30mm.试求链板的最大应力.解:F=6PS1=h*t=40*=180mm2S2=(H-d)*t=(65-30)*=∴σmax=2FS=1-6:一长为30cm的钢杆,其受力情况如图所示.已知杆截面面积A=10cm2,材料的弹性模量E=200Gpa,试求;(1)AC. CD DB 各段的应力和变形.(2)AB杆的总变形.解: (1)σAC=-20MPa,σCD=0,σDB=-20MPa;△l AC=NLEA=ACLEAσ=△l CD=CDL EAσ=0△L DB=DBL EA σ=(2) ∴AB l∆=1-7:一圆截面阶梯杆受力如图所示,已知材料的弹性模量E=200Gpa,试求各段的应力和应变.解:31.8127AC AC CB CB P MPa S P MPa S σσ====AC AC AC L NL EA EA σε===*104,CB CB CB L NL EA EA σε===*1041-8:为测定轧钢机的轧制力,在压下螺旋与上轧辊轴承之间装置一测压用的压头.压头是一个钢制的圆筒,其外径D=50mm,内径d=40mm,在压头的外表面上沿纵向贴有测变形的电阻丝片.若测得轧辊两端两个压头的纵向应变均为ε=*10-2,试求轧机的总轧制压力.压头材料的弹性模量E=200Gpa.解:Nll EAl l ε∆=∆= ∴NEA ε=62.54*10N EA N ε∴==1-9：用一板状试样进行拉伸试验，在试样表面贴上纵向和横向的电阻丝来测定试样的改变。

工程力学(北科大版)答案

(拉力) (拉力)
2-4解：（a）受力分析如图所示：
由
由
(b)解：受力分析如图所示：由
联立上二式，得：
2-5解：几何法：系统受力如图所示
三力汇交于点D，其封闭的力三角形如图示
所以：（压力）（与X轴正向夹150度）
2-6解：受力如图所示：
已知，，
由
由
2-7解：受力分析如图所示，取左半部分为研究对象
（b）受力如图
由∑MA=0 FRB•cos30°-P•2a-Q•a=0
∴FRB= （Q+2P）
由 ∑x=0 FAx-FRB•sin30°=0
∴FAx= （Q+2P）
由∑Y=0 FAy+FRB•cos30°-Q-P=0
∴FAy=（2Q+P）/3
（c）解：受力如图：
由∑MA=0 FRB•3a+m-P•a=0
解：起重机受力如图示，
∑MB=0 -FRA•c-P•a-Q•b=0 ∴FRA=-(Pa+Qb)/c
∑Fx=0 FRA+FBx=0 ∴FBx=(Pa+Qb)/c
∑Fy=0 FBy-P-Q=0 ∴FBy=P+Q
4-10 构架几何尺寸如图所示，R=0.2m，P=1kN。E为中间铰，求向心轴承A的反力、向心推力轴承B的反力及销钉C对杆ECD的反力。
∴FAy=-P+m/2
4-4 高炉上料的斜桥，其支承情况可简化为如图所示，设A和B为固定铰，D为中间铰，料车对斜桥的总压力为Q，斜桥（连同轨道）重为W，立柱BD质量不计，几何尺寸如图示，试求A和B的支座反力。
解：结构受力如图示，BD为二力杆
由∑MA=0 -FRB•a+Q•b+W•l/2•cosα=0

【纯习题答案版】【完整版】工程力学第4版材料力学(北科大,东北大学)2-9章答案

工程力学第4版材料力学答案第二章习题参考答案2-1解：2-2 解：2-3 解：2-4 解：2-5 解：2-6解：所以都满足 2-7 解：2-8 解：：2-9 解：第三章习题参考答案3.1据截面沿指定截面i-i (i=123)将杆截为两段，考虑任一段的平衡即可得该指定截面上的扭矩，例如题b:（1）1-1截面由=0，1+2-=0 得=1+2=3kN.m（方向如图所示，为负扭矩）（2）2-2截面由=0，1+2-6+=0 得=6-2-1=3kN.m (方向如图所示，为正扭矩) （3）3-3截面由=0，=0由以上各扭矩的计算式可知，轴内任一横截面的扭矩，在数值上就等于该截面一侧各外力偶矩值的代数和；而扭矩的方向则与截面任一侧合外力偶的方向规则可迅速求得任一截面的扭矩，而无须将轴截开。

剧此规则可得a各截面的扭矩：=3kN.m，==-2kN.m3-2解：（a）=2，（b）=43-3解：（a）=600N.m ，（b）=400N.m3-4 解：=-130N.m，=170 N.m，=70N.m=5.3 MPa , =2.05 MPa , =2.85MPa3-5 解：3-6 解：（1）各段轴横截面的扭矩：AB段（负扭矩）BC段（为负扭矩）(2) 最大剪应力计算：因两段轴扭矩不同，所以应分别计算每段轴内横截面的最大剪应力值，然后加以比较找到最大减应力值。

AB段BC段比较得最大剪应力发生在BC段，其数值为(3)最大相对扭转角因轴内各截面扭矩方向都一致，所以最大相对扭转角即为整个轴长的总扭转角。

在使用扭转角公式时，注意到该式的使用条件必须是对应于所算转角的长度段内，、、T为常数。

故分别计算两段轴的扭转角，然后相加即得最大相对扭转角。

+0.0213弧度=1.22度3-7解：轴的直径由强度条件确定，。

3-8解：（1）外力偶矩的计算（2）两轴各截面传递的扭矩（3）实心轴所需直径由得选d=45mm.(4) 空心轴的外、内选择由得选所以。

工程力学材料力学第四版习题答案解析

工程力学材料力学（北京科技大学与东北大学）第一章轴向拉伸和压缩1-1：用截面法求下列各杆指定截面的内力解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：高炉装料器中的大钟拉杆如图a所示，拉杆下端以连接楔与大钟连接，连接处拉杆的横截面如图b所示；拉杆上端螺纹的内径d=175mm。

以知作用于拉杆上的静拉力P=850kN，试计算大钟拉杆的最大静应力。

解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa∴σmax=35.3Mpa1-3：试计算图a所示钢水包吊杆的最大应力。

以知钢水包及其所盛钢水共重90kN，吊杆的尺寸如图b所示。

解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2P S =8.72MPa 上端双螺孔截面：σ3= 3P S =9.15Mpa∴σmax =15.4Mpa1-4：一桅杆起重机如图所示，起重杆AB为一钢管，其外径D=20mm,内径d=18mm;钢绳CB 的横截面面积为0.1cm2。

已知起重量P=2000N，试计算起重机杆和钢丝绳的应力。

解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5 MPa1-5：图a所示为一斗式提升机.斗与斗之间用链条连接,链条的计算简图如图b 所示,每个料斗连同物料的总重量P=2000N.钢链又两层钢板构成,如c所示.每个链板厚t=4.5mm,宽h=40mm,H=65mm,钉孔直径d=30mm.试求链板的最大应力.解:F=6PS 1=h*t=40*4.5=180mm 2S2=(H-d)*t=(65-30)*4.5=157.5mm 2∴σmax=2F S =38.1MPa1-6:一长为30cm 的钢杆,其受力情况如图所示.已知杆截面面积A=10cm2,材料的弹性模量E=200Gpa,试求;(1) AC. CD DB 各段的应力和变形.(2) AB 杆的总变形.解: (1)σAC =-20MPa,σCD =0,σDB =-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△l CD =CD LEA σ=0△L DB =DB LEA σ=-0.01mm(2) ∴ABl∆=-0.02mm1-7:一圆截面阶梯杆受力如图所示,已知材料的弹性模量E=200Gpa,试求各段的应力和应变.解:31.8127ACACCBCBPMPaSPMPaSσσ====ACACACLNLEA EAσε===1.59*104,CBCBCBLNLEA EAσε===6.36*1041-8:为测定轧钢机的轧制力,在压下螺旋与上轧辊轴承之间装置一测压用的压头.压头是一个钢制的圆筒,其外径D=50mm,内径d=40mm,在压头的外表面上沿纵向贴有测变形的电阻丝片.若测得轧辊两端两个压头的纵向应变均为ε=0.9*10-2,试求轧机的总轧制压力.压头材料的弹性模量E=200Gpa.解:QNllEAllε∆=∆=∴NEAε=62.54*10N EA Nε∴==1-9：用一板状试样进行拉伸试验，在试样表面贴上纵向和横向的电阻丝来测定试样的改变。

工程力学第四版课后习题答案

工程力学第四版课后习题答案工程力学第四版课后习题答案工程力学是一门研究物体静力学和动力学的学科，是工程学的基础课程之一。

通过学习工程力学，可以帮助我们理解和解决各种工程问题。

而课后习题则是巩固和应用所学知识的重要方式。

本文将为读者提供工程力学第四版课后习题的答案，希望能够帮助大家更好地掌握这门学科。

第一章：力的基本概念1. 一个物体的质量是5kg，重力加速度为9.8m/s²，求其重力。

答案：重力 = 质量× 重力加速度= 5kg × 9.8m/s² = 49N2. 一个力的大小为20N，方向与x轴夹角为30°，求其在x轴上的分力。

答案：在x轴上的分力 = 力的大小× cos(夹角) = 20N × cos(30°) ≈ 17.32N第二章：力的作用效果1. 一个物体受到两个力的作用，一个力的大小为10N，方向与x轴正向夹角为30°；另一个力的大小为15N，方向与x轴正向夹角为60°。

求物体所受合力的大小和方向。

答案：合力的x分力= 10N × cos(30°) + 15N × cos(60°) ≈ 17.32N合力的y分力= 10N × sin(30°) + 15N × sin(60°) ≈ 23.09N合力的大小= √(合力的x分力² + 合力的y分力²) ≈ 28.35N合力的方向 = arctan(合力的y分力 / 合力的x分力) ≈ 53.13°第三章：力的分解与合成1. 一个力的大小为30N，方向与x轴夹角为45°，求其在x轴和y轴上的分力。

答案：在x轴上的分力 = 力的大小× cos(夹角) = 30N × cos(45°) ≈ 21.21N在y轴上的分力 = 力的大小× sin(夹角) = 30N × sin(45°) ≈ 21.21N2. 一个物体受到两个力的作用，一个力的大小为20N，方向与x轴正向夹角为60°；另一个力的大小为15N，方向与x轴正向夹角为45°。

工程力学--材料力学(北京科大、东北大学版)第4版第八章习题答案

第八章习题8-1斜杆AB的截面为100×100mm2的正方形，若P=3kN,试求其最大拉应力和最大压应力。

8-2水塔受水平风力的作用，风压的合力P=60kN。

作用在离地面高H=15m 的位置，基础入土深h=3m 设土的许用压应力［б]=0。

3MPa，基础的直径d=5m 为使基础不受拉应力最大压应力又不超过[б],求水塔连同基础的总重G允许的范围。

8-3悬臂吊车如图所示起重量（包括电葫芦）G=30kN衡量BC 为工字钢,许用应力［]=140MPa，试选择工字钢的型号（可近似按G行至梁中点位置计算)8—4如图所示,已知,偏心距，竖杆的矩形截面尺寸材料是3号钢，,规定安全系数=1。

5。

试校核竖杆的强度。

(1）试绘制横截面的正应力分布图.（2）求拉力P及其偏心距e的数值.8-7 一矩形截面短柱，受图示偏心压力P作用，已知许用拉应力许用压应力求许用压力.8-8 加热炉炉门的升降装置如图所示.轴AB的直径d=4cm，CD为的矩形截面杆，材料都是Q235钢,已知力P=200N。

（1)试求杆CD的最大正应力；（2）求轴AB的工作安全系数.提示：CD杆是压缩与弯曲的组合变形问题.AB轴是弯曲与扭转的组合变形构件,E处是危险截面,M=154.5N*m，T=173.2N＊m。

8—9 一轴上装有两个圆轮如图所示，P、Q两力分别作用于两轮上并处于平衡状态。

圆轴直径d=110mm，=60Mpa，试按照第四强度理论确定许用载荷.8—10 铁道路标的圆信号板，装在外径D=60mm的空心圆柱上。

若信号板上作用的最大风载的强度p=2kPa，已知，试按第三强度理论选定空心柱的壁厚。

8—11 一传动轴其尺寸如图所示,传递的功率P=7kW，转速，齿轮I上的啮合力与齿轮结圆切线成的夹角，皮带轮Ⅱ上的两胶带平行,拉力为和,且。
