防火控制图
IMO防火控制图(A.952(23))
附件14大会决议草案船舶防火控制图识别符号大会忆及国际海事组织公约第15（j）条有关本大会在海上安全规则和导则方面的职能，牢记1974年国际海上人命安全条约修正案第II-2/15.2.4条规定，要求船上应有固定展示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。
认识到国际识别符号的使用将极大地增加船舶防火控制图对船员和岸上消防人员的实用性，还认识到A.654（16）决议关于船舶防火控制图识别符号的规定，注意到ISO在与IMO的密切合作下，制定了ISO 17631：2002船舶和航海技术标准——船舶消防图、救生设备和脱险通道，提供了总体上符合A.654（16）决议中规定的相应识别符号的防火识别符号，尤其注意到MSC/Cir.1050通函请成员国政府将ISO 17631：2002标准提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，使他们能在自愿基础上在制定或应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图过程中应用这一标准，这使A.654（16）决议的修订工作非常迫切，审议了海上安全委员会在其77届会议上提出的建议案，1.通过船舶防火控制图识别符号，其文本附于本决议的附件中；2.敦促成员国政府将上述识别符号提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，以鼓励在2004年1月1日或之后建造的船舶上应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图；3.请成员国政府将ISO 17631：2002标准提起船舶制造者、船东、船舶运营者和船长的注意，以便他们在制定船舶防火控制图时应用上述标准中的附加指导；4.同意于2004年1月1日之前建造的船舶可继续配备应用A.654（16）决议中所列识别符号的防火控制图；5.要求海上安全委员会保持对本决议的审议并在必要时进行调整。
防火控制和安全图设绘通则
防火控制和安全图设绘通则前言本标准规定了“防火控制和安全图”的设绘通则。
本标准是新订立的标准，在主要内容条款上阐明了绘制“防火控制和安全图”的基本要求、内容要点、图面要求、设绘注意事项和校审要点，并提供了参考图样，以利于设绘图纸的规范化。
本标准提供的参考样图图名一为以前习惯名称“防火控制图”，另一图名为“防火控制和安全图”，以后应取标准名称“防火控制和安全图”。
1 主题内容与适用范围1.1本标准规定了防火控制和安全图的设绘依据、基本要求、内容要点、图面要求、注意事项、核审要点、质量要求。
本标准还附了防火控制和安全图的参考样图。
1.2本标准适用于详细设计阶段和完工船舶防火控制和安全图的设绘。
2 引用标准及设绘依据图纸2.1 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
a) GB 3894.1~3894.9-83 船舶布置图图形符号b) 国际海事组织海大决议 A654(16)“船舶防火控制图识别符号”c) 国际海事组织海大决议 A760(18) “与救生设备和装置有关的符号”2.2 设绘依据图纸a）总布置图b）舾装部分：救生设备布置图；消防设备布置图；防火分隔图；舱室布置图；舱室门布置图；c）动力部分：机舱布置图；机舱机械通风管系图；应急发电机室布置图；主机灭火系统图；消防控制室布置图；d）系统部分：机舱压载、舱底、消防管系图；全船消防水管系图；喷淋系统图；应急消防泵、喷淋泵布置图；应急消防泵舱海底阀箱；舱室通风布置图；外装区舱室通风布置图；空调风管布置图；空调机室布置图；全船CO2灭火系统布置图；CO2站室布置图；e）电气部分：通信及报警和航海设备布置图；火警探测和报警系统布置图；电力设备布置图；驾驶室电气设备布置图；3 基本要求3.1 “防火控制和安全图”是提供给船级社主要审图内容之一，本图应包含SOLAS 第II-2章第20条规定的内容，即图上应清楚地标明：每层甲板的各控制站，“A”级分隔围蔽的各防火区域，“B”级分隔围蔽的各防火区域，连同探火和失火报警系统、喷水器装置、灭火设备、各舱室和甲板出入通道等设施的细目，以及通风系统，包括风机控制位置、挡火闸位置和服务于每一区域通风机识别号码的细目。
船舶防火控制图识别符号
M=机器处所为绿色；
C=装货处所为黄色。
风闸的识别号可在符号底部标明。
通风进口或出口的关闭装置
圆圈和符号右侧字母的颜色表示：
A=起居处所和服务处所为蓝色；
M=机器处所为绿色；
C=装货处所为黄色。
关闭装置的识别号可在符号底部标明。
遥控防火风闸
圆圈和符号右侧字母的颜色表示：
识别符号
名称
使用说明
燃油泵遥控关闭
滑油泵遥控关闭
遥控舱底泵
遥控应急舱底泵
遥控燃油阀
遥控滑油阀
遥控消防泵阀
遥控施放站
在符号底部标明所保护的处所。灭火剂种类应在符号下端用颜色指示，并在符号右侧用一个字母标明：灰色—CO2代表二氧化碳或N代表氮气，棕色—H代表除CO2或N以外的气体（标明气体种类），白色—P代表干粉，绿色—W代表水。
船舶防火控制图识别符号
MSC 77/26/
附件14
大会决议草案
船舶防火控制图识别符号
大会，
忆及国际海事组织公约第15（j）条有关本大会在海上安全规则和导则方面的职能，
牢记1974年国际海上人命安全条约修正案第II-2/条规定，要求船上应有固定展示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。
消防装置识别符号
序号
识别符号
名称
使用说明
消防装置或结构消防图
遥控消防泵
消防泵
每单位时间排放的消防用水类型和用量以及压力头应在符号右侧或图注中标明。
遥控应急消防泵或由应急电源供电的消防泵
应急消防泵
每单位时间排放的消防用水类型和用量以及压力头应在符号右侧或图注中标明。
IMO防火控制图A
I M O防火控制图A文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]M S C77/26/A d d.1附件14大会决议草案船舶防火控制图识别符号大会忆及国际海事组织公约第15（j）条有关本大会在海上安全规则和导则方面的职能，牢记1974年国际海上人命安全条约修正案第II-2/15.2.4条规定，要求船上应有固定展示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。
认识到国际识别符号的使用将极大地增加船舶防火控制图对船员和岸上消防人员的实用性，还认识到A.654（16）决议关于船舶防火控制图识别符号的规定，注意到ISO在与IMO的密切合作下，制定了ISO17631：2002船舶和航海技术标准——船舶消防图、救生设备和脱险通道，提供了总体上符合A.654（16）决议中规定的相应识别符号的防火识别符号，尤其注意到MSC/Cir.1050通函请成员国政府将ISO17631：2002标准提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，使他们能在自愿基础上在制定或应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图过程中应用这一标准，这使A.654（16）决议的修订工作非常迫切，审议了海上安全委员会在其77届会议上提出的建议案，1.通过船舶防火控制图识别符号，其文本附于本决议的附件中；2.敦促成员国政府将上述识别符号提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，以鼓励在2004年1月1日或之后建造的船舶上应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图；3.请成员国政府将ISO17631：2002标准提起船舶制造者、船东、船舶运营者和船长的注意，以便他们在制定船舶防火控制图时应用上述标准中的附加指导；4.同意于2004年1月1日之前建造的船舶可继续配备应用A.654（16）决议中所列识别符号的防火控制图；5.要求海上安全委员会保持对本决议的审议并在必要时进行调整。
防火控制图图例
“中国海员之家”网站（http://www.seaman）搜集整理出品，更多航海资料请到网站免费下载。
中国海员之家网站航海资料系列
MSC 77/26/Add.1 附件 14 第8页
序号
识别符号
2.6
防火控制图
名称 燃油泵遥控关闭
第1版
第8页
使用说明
2.7
滑油泵遥控关闭
2.8
遥控舱底泵
使用说明
2.15
消防栓
2.16
消防总管阀组 在符号右侧标明阀组的参考号。
在符号右侧标明阀组的参考号。
本符号还适用于同类水型灭火系
2.17
喷淋器阀组
统。
自动干管喷淋器系统的阀组应在图 注中标明。
2.18
干粉阀组
在符号右侧标明阀组的参考号。
2.19
泡沫阀组
在符号右侧标明阀组的参考号。
灭火剂种类应在符号中部用颜色指
中国海员之家网站航海资料系列
防火控制图
第1版
第1页
附件 14
大会决议草案 船舶防火控制图识别符号
MSC 77/26/Add.1
大会，
忆及国际海事组织公约第 15（j）条有关本大会在海上安全规则和导则方面的职能，
牢记 1974 年国际海上人命安全条约修正案第 II2/15.2.4 条规定，要求船上应有固定展 示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制 品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。
2.24
喷水系统阀
如有必要，在符号底部标明所保护 的处所。
2.25
惰性气体装置
灭火剂种类应在符号中部用颜色指

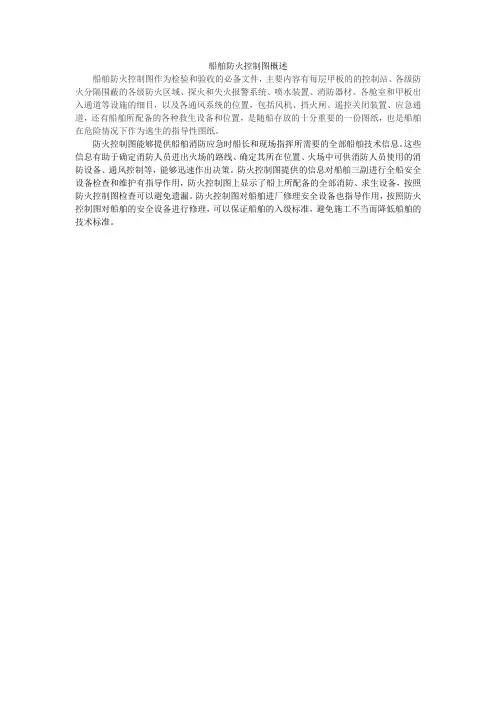

1.船舶防火控制图概述
船舶防火控制图概述
船舶防火控制图作为检验和验收的必备文件，主要内容有每层甲板的的控制站、各级防火分隔围蔽的各级防火区域、探火和失火报警系统、喷水装置、消防器材、各舱室和甲板出入通道等设施的细目，以及各通风系统的位置，包括风机、挡火闸、遥控关闭装置、应急通道，还有船舶所配备的各种救生设备和位置，是随船存放的十分重要的一份图纸，也是船舶在危险情况下作为逃生的指导性图纸。
防火控制图能够提供船舶消防应急时船长和现场指挥所需要的全部船舶技术信息。
这些信息有助于确定消防人员进出火场的路线、确定其所在位置、火场中可供消防人员使用的消防设备、通风控制等，能够迅速作出决策。
防火控制图提供的信息对船舶三副进行全船安全设备检查和维护有指导作用，防火控制图上显示了船上所配备的全部消防、求生设备，按照防火控制图检查可以避免遗漏。
防火控制图对船舶进厂修理安全设备也指导作用，按照防火控制图对船舶的安全设备进行修理，可以保证船舶的入级标准，避免施工不当而降低船舶的技术标准。
IMO防火控制图(A.952(23))
附件14
第8页
序号
识别符号
名称
使用说明.16
消防总管阀组
在符号右侧标明阀组的参考号。
2.17
喷淋器阀组
在符号右侧标明阀组的参考号。
本符号还适用于同类水型灭火系统。
自动干管喷淋器系统的阀组应在图注中标明。
2.18
干粉阀组
在符号右侧标明阀组的参考号。
2.23
高倍泡沫供应导管（排出管）
如有必要，在符号底部标明所保护的处所。
2.24
喷水系统阀
如有必要，在符号底部标明所保护的处所。
2.25
惰性气体装置
2.26
炮
灭火剂种类应在符号中部用颜色指示，并在符号上方用一个字母标明：黄色—F代表泡沫，白色—P代表干粉，绿色—W代表水。
2.27
消防水带和水枪
在符号右侧标明水带的长度；如果只使用一种水带，可在图注中标出。灭火剂种类应在符号下部用颜色指示，并在符号上方用一个字母标明：黄色—F代表泡沫，白色—P代表干粉，绿色—W代表水。
附件14
第12页
序号
识别符号
名称
使用说明
2.41
由感烟探测器监控的处所或处所群
应标明受监控的处所。
2.42
由感温探测器监控的处所或处所群
应标明受监控的处所。
2.43
由火焰探测器监控的处所或处所群
应标明受监控的处所。
2.44
由可燃气探测器监控的处所
脱险通道和相关脱险设施的识别符号
3.1
主脱险路线
3.2
认识到国际识别符号的使用将极大地增加船舶防火控制图对船员和岸上消防人员的实用性，
还认识到A.654（16）决议关于船舶防火控制图识别符号的规定，
船舶防火控制图识别符号汇总
船舶防火控制图识别符号*结构防火识别符号 A 23/Res.952序号识别符号名称使用说明1.1 A 级分隔A-class division1.2 B 级分隔B-class division1.3 主竖区Main vertical zone1.4 A 级铰链防火门A-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。
如是水密门，则在符号右侧加上WT字样。
如是半水密门，则在符号右侧加上SWT 字样。
The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door. Add SWT to the right side of the symbol in the case of asemi-watertight door.符号的图注和解释应是防火控制图的组成部分，包括在控制图中的一系列符号和适当的解释，还可包括附加信息，如在固定式灭火系统中使用的灭火剂。
* A legend of symbols and explanations should be a constituent part of any fire control plan and contain a list of the graphical symbols used in the plan, together with the appropriate explanations, and may include additional special information such as the type of extinguishing media used in fixed fire-extinguishing systems.1.5 B 级铰链防火门B-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。
防火控制图符号新规范IMO A. 952 (23)
For reasons of economy, this document is printed in a limited number. Delegates are kindly asked to bring their copies to meetings and not to request additional copies.INTERNATIONAL MARITIME ORGANIZATIONIMOEASSEMBLY 23rd session Agenda item 17A 23/Res.952 25 February 2004Original: ENGLISHResolution A.952(23)Adopted on 5 December 2003(Agenda item 17)GRAPHICAL SYMBOLS FOR SHIPBOARD FIRE CONTROL PLANSTHE ASSEMBLY,RECALLING Article 15(i) of the Convention on the International Maritime Organization concerning the functions of the Assembly in relation to regulations and guidelines concerning maritime safety,BEARING IN MIND that regulation II-2/15.2.4 of the International Convention for the Safety of Life at Sea (SOLAS), 1974, as amended, requires that fire control plans be permanently exhibited for the guidance of the ship’s officers and that a duplicate set of fire control plans or a booklet containing such plans be permanently stored in a prominently marked weathertight enclosure outside the deckhouse for the assistance of shore-side fire-fighting personnel,RECOGNIZING that the use of international symbols for shipboard fire control plans would greatly increase their usefulness, both for the crew of the ship and for shore-based fire brigades,RECALLING ALSO resolution A.654(16) on Graphical symbols for fire control plans,NOTING that ISO had, in close co-operation with IMO, developed standard ISO 17631:2002 – Ships and marine technology – Shipboard plans for fire protection, life-saving appliances and means of escape, providing fire protection symbols which generally conform to the corresponding symbols set out in resolution A.654(16),NOTING IN PARTICULAR that, through MSC/Circ.1050, Member Governments had been invited to bring standard ISO 17631:2002 to the attention of shipbuilders, shipowners, shipoperators, shipmasters, shore-based fire-fighting personnel and other parties concerned with the preparation or use of shipboard fire control plans, so that they might use it, on a voluntary basis, for the preparation or use of the shipboard fire control plans required by SOLAS regulation II-2/15.2.4, pending the outcome of the work related to the revision of resolution A.654(16),A 23/Res.952 - 2 -HAVING CONSIDERED the recommendation made by the Maritime Safety Committee at its seventy-seventh session,1. ADOPTS the Graphical symbols for shipboard fire control plans, set out in the Annex to the present resolution;2. URGES Governments to bring the aforementioned graphical symbols to the attention of shipbuilders, shipowners, shipoperators, shipmasters, shore-based fire-fighting personnel and other parties concerned with the preparation or use of shipboard fire control plans with a view to encouraging their use for the preparation of the shipboard fire control plans required by SOLAS regulation II-2/15.2.4, for ships constructed on or after 1 January 2004;3. INVITES Governments to bring standard ISO 17631:2002 to the attention of shipbuilders, shipowners, shipoperators and shipmasters so that they may use the additional guidance contained therein for the preparation of shipboard fire control plans;4. AGREES that ships constructed before 1 January 2004 may continue to carry fire control plans that use the graphical symbols contained in resolution A.654(16);5. REQUESTS the Maritime Safety Committee to keep this resolution under review and to amend it as necessary.- 3 - A 23/Res.952ANNEXGRAPHICAL SYMBOLS FOR SHIPBOARD FIRE CONTROL PLANS * Graphical symbols for structural fire protectionNo. Graphical symbol Reference Comments on use1.1A-class division 1.2B-class division1.3Main vertical zone1.4A-class hingedfire doorThe symbol should be at the door position and should show the actual direction of the door. Add WT to the right side of the symbol in the case of a watertight door. Add SWT to the right side of the symbol in the case of a semi-watertight door.1.5B-class hinged fire door The symbol should be at the door position and should show the actual direction of the door. Add WT to the right side of the symbol in the case of a watertight door.Add SWT to the right side of the symbol in the case of a semi-watertight door.*A legend of symbols and explanations should be a constituent part of any fire control plan and contain a list of the graphical symbols used in the plan, together with the appropriate explanations, and may include additional special information such as the type of extinguishing media used in fixed fire-extinguishing systems.A 23/Res.952 - 4 -No. Graphical symbol ReferenceComments on use1.6A-class hinged self-closing fire door The symbol should be at the door position and should show the actual direction of the door. Add WT to the right side of the symbol in the case of a watertight door.Add SWT to the right side of the symbol in the case of a semi-watertight door.1.7B-class hinged self-closing fire door The symbol should be at the door position and should show the actual direction of the door. Add WT to the right side of the symbol in the case of a watertight door.Add SWT to the right side of the symbol in the case of a semi-watertight door.1.8A-class sliding fire door The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door.Add SWT to the right side of the symbol in the case of a semi-watertight door.1.9B-class sliding fire door The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door.Add SWT to the right side of the symbol in the case of a semi-watertight door.- 5 -A 23/Res.952No. Graphical symbolReferenceComments on use1.10A-class self-closing sliding fire doorThe symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door.Add SWT to the right side of the symbol in the case of a semi-watertight door.1.11B-class self-closing sliding fire door The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door.Add SWT to the right side of the symbol in the case of a semi-watertight door.1.12Ventilation remote control or shut-off Colour of the circle and a letter at the right side of the symbol should indicate as follows: A = blue for accommodation and service spaces;M = green for machinery spaces;C = yellow for cargo spaces.1.13Remote control for skylight1.14Remote control for watertight doors or fire doorsAdd WT to the right side of the symbol to indicate remote control for watertight doors or FD to indicate remote control for fire doors.A 23/Res.952 - 6 -No. Graphical symbolReferenceComments on use1.15Fire damperColour of the circle and a letter at the right side of the symbol should indicate as follows:A = blue for accommodation and servicespaces;M = green for machinery spaces;C = yellow for cargo spaces.Identification number of the damper may be shown at the bottom of the symbol.1.16Closing device for ventilation inlet or outletColour of the circle and a letter at the right side of the symbol should indicate as follows:A = blue for accommodation and servicespaces;M = green for machinery spaces;C = yellow for cargo spaces.Identification number of the closing device may be shown at the bottom of the symbol.1.17Remote controlfor fire damper(s)Colour of the circle and a letter at the right side of the symbol should indicate as follows:A = blue for accommodation and servicespaces;M = green for machinery spaces;C = yellow for cargo spaces.Identification number of the damper may be shown.- 7 -A 23/Res.952No. Graphical symbolReferenceComments on use1.18Remote control for closing device(s) for ventilation inlet and outletColour of the circle and a letter at the right side of the symbol should indicate as follows:A = blue for accommodation and servicespaces;M= green for machinery spaces;C = yellow for cargo spaces.Identification number of the closingdevice(s) may be shown.Graphical symbols for fire-protection appliancesNo. Graphical symbolReferenceComments on use2.1Fire protection appliances or structural fire protection plan2.2Remote control for fire pump(s) 2.3Fire pump(s)The type, quantity of water delivered per time unit, and pressure head should be indicated either at the right side of the symbol or in the legend.2.4Remote control for emergency fire pump or fire pump suppliedby the emergency source of power 2.5Emergency firepumpThe type, quantity of water delivered per time unit, and pressure head should be indicated either at the right side of the symbol or in the legend.A 23/Res.952 - 8 -No. Graphical symbol ReferenceComments on use2.6Fuel pump(s) remote shut-off2.7Lube oil pump(s) remote shut-off2.8Remote control for bilge pump(s)2.9Remote control for emergency bilge pump2.10Remote control for fuel oil valves2.11Remote control for lube oil valves2.12Remote control for fire pump valve(s)2.13Remote releasestationIndicate at the bottom of the symbol the protected space. Extinguishing media should be colour coded in the lower part of the symbol and be indicated by a letter at the right side of the symbol as follows: grey – CO 2 for carbon dioxide or N for nitrogen, brown – H for gas other than CO 2 or N (type of gas to be indicated), white – P for powder, green – W for water.- 9 - A 23/Res.952No. Graphical symbolReferenceComments on use2.14International shore connection2.15Fire hydrant2.16Fire main section valveIndicate the reference number of the valveat the right side of the symbol. 2.17Sprinkler sectionvalveIndicate the reference number of the valve at the right side of the symbol.This symbol may also be applied to equivalent water-extinguishing systems.Valves for automatic dry-pipe sprinkler systems should be indicated in the legend. 2.18Powder sectionvalveIndicate the reference number of the valve at the right side of the symbol.2.19Foam sectionvalveIndicate the reference number of the valve at the right side of the symbol.2.20Fixed fire-extinguishing installationExtinguishing media should be colour-coded in the centre part of the symbol and indicated by a letter on top of the symbol as follows: grey – CO 2 for carbon dioxide or N for nitrogen, yellow – F for foam, brown – H for gas other than CO 2 or N (type of gas to be indicated), white – P for powder, green – W for water.A 23/Res.952 - 10 -No. Graphical symbol ReferenceComments on use2.21Fixed fire-extinguishing batteryExtinguishing media should be colour-coded in the lower part of the symbol and indicated by a letter on top of the symbol as follows: grey – CO 2 for carbon dioxide or N for nitrogen, yellow – F for foam, brown – H for gas other than CO 2 or N (type of gas to be indicated), white – P for powder, green – W for water.2.22Fixed fire-extinguishing bottle, placed in protected area Extinguishing media should be colour-coded in the centre part of the symbol and indicated by a letter on top of the symbol as follows: grey – CO 2 for carbon dioxide or N for nitrogen, yellow – F for foam,brown – H for gas other than CO 2 or N (type of gas to be indicated), white – P for powder, green – W for water.2.23High expansion foam supplytrunk (outlet)Indicate at the bottom of the symbol the protected space, if necessary.2.24Water spray system valvesIndicate at the bottom of the symbol the protected space, if necessary.2.25Inert gas installation2.26MonitorExtinguishing media should be colour-coded in the centre part of the symbol and indicated by a letter on the right side of the symbol as follows: yellow – F for foam, white – P for powder, green – W for water. 2.27Fire hose and nozzleIndicate the hose length at the right side of the symbol; where only one type of hose is used, the information can be shown in the legend. Extinguishing media should be colour-coded in the lower part of the symbol and indicated by a letter on the right side of the symbol as follows: yellow – F for foam, white – P for powder, green – W for water.- 11 - A 23/Res.952No. Graphical symbolReferenceComments on use2.28Fire extinguisherIndicate type of extinguishing media (CO 2 for carbon dioxide, F for foam, H for gas other than CO 2 (type of gas to be indicated), P for powder, W for water) and capacity (kg for gas and powder, litres for water and foam) at the right side of the symbol. Media should be colour-coded in the lower part of the symbol as follows: grey for carbon dioxide, yellow for foam, brown for gas other than CO 2, white for powder, green for water.2.29Wheeled fire extinguisherIndicate type of extinguishing media (CO 2 for carbon dioxide, F for foam, H for gas other than CO 2 (type of gas to be indicated), P for powder, W for water) and capacity (kg for gas and powder, litres for water and foam) at the right side of the symbol. Media should be colour-coded in the centre part of the symbol as follows: grey for carbon dioxide, yellow for foam, brown for gas other than CO 2, white for powder, green for water. 2.30Portable foam applicator unit or relevant spare tank(s)2.31Fire lockerIndicate the number of the fire locker at the right side of the symbol. The principal contents of each fire locker should be indicated in the legend.2.32Space or group of spaces protected by fire-extinguishing systemIndicate type of extinguishing media (CO 2 for carbon dioxide, F for foam, H for gas other than CO 2 (type of gas to be indicated), P for powder, W for water, S for sprinkler or high pressure water extinguishing system) and capacity (kg for gas and powder, litres for water and foam) at the top of the symbol. Add suffix “L” for fixed local application fire fighting system. Media should be colour-coded in the symbol as follows: grey for carbon dioxide, yellow for foam, brown for gas other than CO 2, white for powder, green for water, orange for sprinkler or high pressure water extinguishing system.A 23/Res.952 - 12 -No. Graphical symbol ReferenceComments on use2.33Water fog applicator2.34Emergency source of electrical power (generator) 2.35Emergency source of electrical power (battery)2.36Emergency switchboard2.37Air compressor for breathing devices2.38Control panel for fire detection and alarm system2.39Pushbutton/switch for general alarm2.40Manually operated callpointThe use of this symbol is optional at the discretion of the competent authority.- 13 - A 23/Res.952No. Graphical symbolReferenceComments on use2.41Space or group of spaces monitored by smoke detector(s)The space(s) should be identified.2.42Space or groupof spaces monitored by heat detector(s)The space(s) should be identified.2.43Space or group of spaces monitored by flame detector(s)The space(s) should be identified. 2.44Space monitoredby gas detector(s)Graphical symbols for means of escape and escape-related devices3.1Primary escaperoute3.2Secondary escape route3.3Emergency escape breathing device (EEBD)Indicate the quantity of the EEBDs stowed at the right side of the symbol.__________。
PSC检查中有关船舶防火控制图存放位置符号识别
PSC检查中有关船舶防火控制图存放位置符号识别
某公司船舶在宁波港接受PSC检查时,被检查官开出了缺陷:生活区外的防火控制图IMO识别符号不符合MSC/CIRCULAR 451要求。
被开缺陷船舶张贴的识别符号海事局要求张贴的识别符号
按照SOLAS公约要求(详见附件一)，一套防火控制图或含有防火控制图小册子的副本应永久存放在甲板室外有明显标记的风雨密盒中(我司船舶一般配有两套且都存放在上甲板层左右舷生活区门口附近)，供岸上消防人员使用。
为了补充SOLAS公约规定，IMO发布通函MSC/Circ.451--《关于为岸上消防人员提供帮助的防火控制图位置的导则》(详见附件二)。
该通函重复了SOLAS公约第II章15条2.4款的相关要求，明确防火控制图存放位置的识别符号并指出如果防火控制图存放位置不在舷梯通道附近，应该有路线指示，方便消防人员快速到达。
防火控制图存放处识别符号防火控制图存放位置线路指示图贴
根据以上信息，请各轮尽快检查本轮防火控制图存放位置张贴的识别符号是否与MSC CIRC.451通函规定的识别符号一致，并将检查结果
反馈给主管机务。
我们拟按MSC CIRC.451通函中要求定购一批防火
控制图存放位置的识别符号并根据船舶反馈的情况逐步安排送船。
对于舷梯没有布置在生活区的13360TEU船以及天字号系列船，我们也
将订购防火控制图存放位置线路指示图贴（根据箭头指向分左右舷用）供船。
船舶收到新图贴后,请保留符合IMOA.952(23)决议(详见附件三)的原图贴并在该图贴上方或附近张贴新图贴。
在张贴新的识别符
号图贴前遇到PSC/FSC检查时，请向检查官做好解释工作。
IMO船舶防火控制图识别符号(中文)
圆圈和符号右侧字母的颜色表示：
A = 起居处所和服务处所为蓝色；
通风进口或出口 的关闭装置
M = 机器处所为绿色； C = 装货处所为黄色。
关闭装置的识别号码可在符号底部 标明。
遥控挡火闸
圆圈和符号右侧字母的颜色表示：
A = 起居处所和服务处所为蓝色； M = 机器处所为绿色； C = 装货处所为黄色。 挡火闸的识别号码可在符号底部标 明。
认识到国际识别符号的使用将极大地增加船舶防火控制图对船员 和岸上消防人员的实 用性，
还忆及 A.654（16）决议关于船舶防火控制图识别符号的规定， 注意到 ISO 在与 IMO 的密切合作下，制定了 ISO 17631：2002 船舶和航海技术标准— —船舶消防图、救生设备和脱险通道，提供了总体上符合 A.654（16）决议中规定的相应识 别符号的防火识别符号， 尤其注意到 MSC/Cir.1050 通函请各成员国政府将 ISO 17631：2002 标准提请与制定或 应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他 有关各方的注意，使他们能在自愿基础上在制定或应用 SOLAS 公约第 II-2/15.2.4 条规则要 求的船舶防火控制图过程中应用这一标准，这使 A.654（16）决议的修订工作非常迫切， 审议了海上安全委员会在其 77 届会议上提出的建议案， 1. 通过船舶防火控制图识别符号，其文本附于本决议的附件中； 2. 敦促各成员国政府将上述识别符号提请与制定或应用船舶防火控制图有关的船舶制造 者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，以鼓励在 2004 年 1 月 1 日或之后建造的船舶上应用 SOLAS 公约第 II-2/15.2.4 条规则要求的船舶防火控制图；
