汽车齿轮齿条式转向器参数化设计分析与研究

汽车齿轮齿条式转向器参数化设计分析与研究

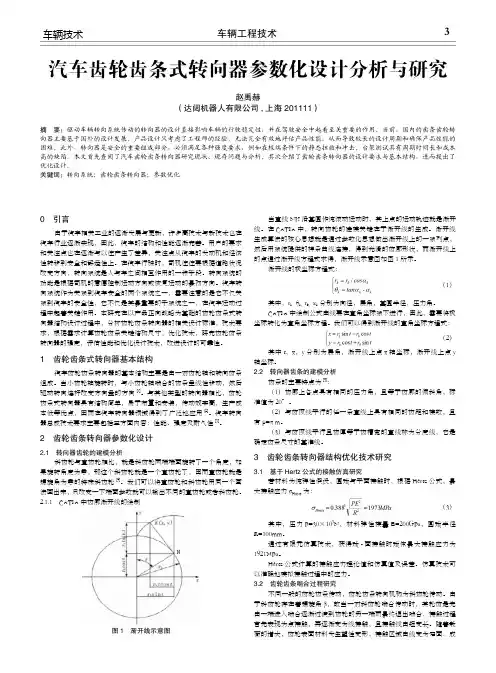

车辆工程技术3车辆技术汽车齿轮齿条式转向器参数化设计分析与研究赵禹赫(达闼机器人有限公司,上海 201111)摘 要:驱动车辆转向系统传动的转向器的设计直接影响车辆的行驶稳定性,并在驾驶安全中起着至关重要的作用。

当前,国内的齿条齿轮转向器主要基于国外的设计发展。

产品设计只考虑了工程师的经验,无法完全有效地评估产品性能,从而导致较长的设计周期和确保产品性能的困难。

此外,转向器是安全的重要组成部分,必须满足各种强度要求,例如在极端条件下的静态扭曲和冲击。

台架测试具有周期时间长和成本高的缺陷。

本文首先查阅了汽车齿轮齿条转向器研究现状、现存问题与分析。

其次介绍了齿轮齿条转向器的设计要求与基本结构,进而提出了优化设计。

关键词:转向系统;齿轮齿条转向器;参数优化0 引言由于汽车相关工业的逐渐发展与更新,许多高技术与新技术也在汽车行业逐渐实现,因此,汽车的结构和性能逐渐完善。

用户的要求和关注点也在逐渐与以往产生了差异,关注点从汽车的发动机和经济性转移到安全和舒适性上。

在汽车行驶时,司机往往要根据道路状况改变方向,转向系统是人与车之间相互作用的一种手段。

转向系统的功能是根据司机的意愿控制运动方向或恢复运动的最初方向。

汽车转向系统作为关系到汽车安全的两个系统之一,需要注意的是它不仅关系到汽车的安全性,它不仅是其最重要的子系统之一,在汽车运动过程中起着关键作用。

本研究在以产品正向战略为基础的齿轮齿条式转向器结构设计过程中,分析齿轮齿条转向器的相关设计标准,技术要求,根据需求计算齿轮齿条关键结构尺寸,优化技术,研究齿轮齿条转向器的强度,评估性能和优化设计技术,改进设计的可靠性。

1 齿轮齿条式转向器基本结构汽车齿轮齿条转向器的基本结构主要是由一对齿轮轴和转向齿条组成。

当小齿轮轴旋转时,与小齿轮轴啮合的齿条呈线性移动,然后驱动转向连杆改变方向盘的方向[1]。

与其他类型的转向器相比,齿轮齿条式转向器具有结构简单,易于布置和安装,传动效率高,生产成本低等优点,因而在汽车转向器领域得到了广泛地应用[2]。
