如何使用CAD看图软件的外部参照功能
CAD中的外部参照使用方法
CAD中的外部参照使用方法CAD软件是工程设计和绘图领域中最常用的工具之一。
其中的外部参照功能可以帮助使用者更高效地创建和编辑工程图纸。
在本文中，我们将详细介绍CAD软件中外部参照的使用方法和一些技巧。
什么是外部参照？外部参照是CAD软件中一种功能，允许用户将其他CAD文件作为参考插入到当前的设计图纸中。
这种功能非常有用，特别是在多人合作设计和大型工程项目中。
如何插入外部参照？1. 打开CAD软件并创建或打开一个新的图纸。
2. 在“插入”选项卡的“外部参照”面板中，点击“附加”按钮。
3. 在弹出的文件浏览器中选择要插入的CAD文件，并点击“打开”按钮。
4. 在弹出的“外部参照设置”对话框中，可以选择参照的放置位置、旋转角度和比例。
5. 点击“确定”按钮，CAD软件将会将选择的CAD文件作为外部参照插入到当前的图纸中。
如何编辑外部参照？一旦外部参照被插入到图纸中，您可以根据需要对其进行编辑。
1. 选择“格式”选项卡中的“外部参照管理器”命令，可以查看图纸中的所有外部参照。
2. 双击外部参照管理器中的参照名称，可以打开外部参照的编辑界面。
3. 在编辑界面中，您可以选择移动、缩放、旋转和裁剪外部参照。
4. 您还可以选择修改外部参照的图层属性，例如颜色、线型和线宽。
5. 完成编辑后，点击“确定”按钮，CAD软件将会保存您对外部参照的修改。
外部参照的一些使用技巧：1. 缩放比例：在插入外部参照时，可以选择合适的缩放比例，确保参照的大小和比例与当前图纸一致。
2. 渲染设置：对于较复杂的外部参照文件，可以在插入时选择合适的渲染设置，以提高显示效果。
3. 使用图层：在编辑外部参照时，可以使用图层功能，将参照内容分配到不同的图层中，以便于控制和管理。
4. 外部参照的更新：如果参照文件发生了修改，您可以使用“外部参照管理器”中的“重新加载”命令，更新图纸中的外部参照内容。
5. 取消参照：如果不再需要某个外部参照，您可以使用“外部参照管理器”中的“卸载”命令，将其从图纸中移除。
【CAD】如何绑定AutoCAD外部参照
【CAD】如何绑定AutoCAD外部参照
问题：怎样才能每天都收到这种文章呢？
答案：只需要点击图片上方的《汇龙文化广场》关注即可！
我们的AutoCAD图纸，经常会使用外部参照，因此我们有时候在打开CAD图纸时，发现部分图元丢失。
这个时候，我们要绑定，才能在打开图纸后不发生图元丢失的问题。
绑定的步骤如下：
1.用CAD软件打开图纸，在命令行中输入“xr”，回车
2.在回车后，会弹出【外部参照管理器】，根据我们参照的图纸文件来选择参照名，然后点击【绑定】
3.点击【绑定】后，跳出下面的【绑定外部参照】的对话框，再次点击确认。
4.在【外部参照管理器】中点击确认后，还需再次保存图纸。
这
样再打开图纸时图元就显示了。

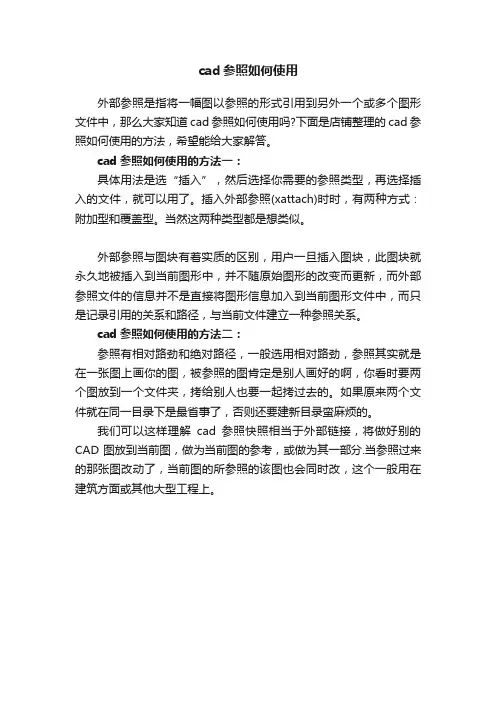

cad参照如何使用
cad参照如何使用
外部参照是指将一幅图以参照的形式引用到另外一个或多个图形文件中，那么大家知道cad参照如何使用吗?下面是店铺整理的cad参照如何使用的方法，希望能给大家解答。
cad参照如何使用的方法一：
具体用法是选“插入”，然后选择你需要的参照类型，再选择插入的文件，就可以用了。
插入外部参照(xattach)时时，有两种方式：附加型和覆盖型。
当然这两种类型都是想类似。
外部参照与图块有着实质的区别，用户一旦插入图块，此图块就永久地被插入到当前图形中，并不随原始图形的改变而更新，而外部参照文件的信息并不是直接将图形信息加入到当前图形文件中，而只是记录引用的关系和路径，与当前文件建立一种参照关系。
cad参照如何使用的方法二：
参照有相对路劲和绝对路径，一般选用相对路劲，参照其实就是在一张图上画你的图，被参照的图肯定是别人画好的啊，你看时要两个图放到一个文件夹，拷给别人也要一起拷过去的。
如果原来两个文件就在同一目录下是最省事了，否则还要建新目录蛮麻烦的。
我们可以这样理解cad参照快照相当于外部链接，将做好别的CAD图放到当前图，做为当前图的参考，或做为其一部分.当参照过来的那张图改动了，当前图的所参照的该图也会同时改，这个一般用在建筑方面或其他大型工程上。
在CAD中运用外部参考和链接文件
在CAD中运用外部参考和链接文件在CAD中，运用外部参考和链接文件是一个非常重要的技巧。
它能帮助我们更加高效地进行设计和编辑工作。
本文将介绍如何在CAD 软件中使用外部参考和链接文件，并给出一些实用的技巧。
首先，让我们来解释一下什么是外部参考和链接文件。
外部参考是指在当前设计文件中引用其他文件或图层，以便参考和修改其中的对象。
这样做的好处是，我们可以在设计中使用其他文件中已经存在的对象，而无需重复绘制。
链接文件则是指将其他文件与当前设计文件进行链接，使得对其进行修改时，当前文件中的对应部分也会发生变化。
那么，如何在CAD中使用外部参考和链接文件呢？首先，我们需要使用命令“XREF”来加载外部参考文件。
在命令行中输入“XREF”，然后选择“外部参考”选项。
接下来，我们可以选择要加载的外部参考文件，支持的文件格式包括DWG、DXF等。
加载完成后，我们可以在设计中看到该文件的对象，并对其进行编辑和修改。
如果我们想要修改外部参考文件，该怎么办呢？这时，我们可以使用命令“XREF”中的“打开参考”选项。
选择“打开参考”后，CAD会自动打开该外部参考文件，然后我们可以在其中进行修改。
完成修改后，保存并关闭文件，回到当前设计文件时，我们会发现所做的修改已经自动应用到了当前文件中的相应位置。
除了外部参考文件外，我们还可以使用链接文件来实现对其他文件的引用和修改。
首先，我们需要使用命令“XREF”来加载链接文件。
在命令行中输入“XREF”，然后选择“链接文件”选项。
接下来，选择要加载的链接文件，同样支持的文件格式是DWG、DXF等。
加载完成后，我们可以在设计中看到该文件的对象，并对其进行编辑和修改。
链接文件与外部参考文件的不同之处在于，当我们修改链接文件时，所做的修改会直接应用到当前设计文件中的对应部分。
这一点非常有用，特别是在多个设计文件中使用了同一个链接文件的情况下。
我们只需要修改链接文件一次，其他设计文件中对应的部分也会自动更新，大大节省了我们的时间和精力。

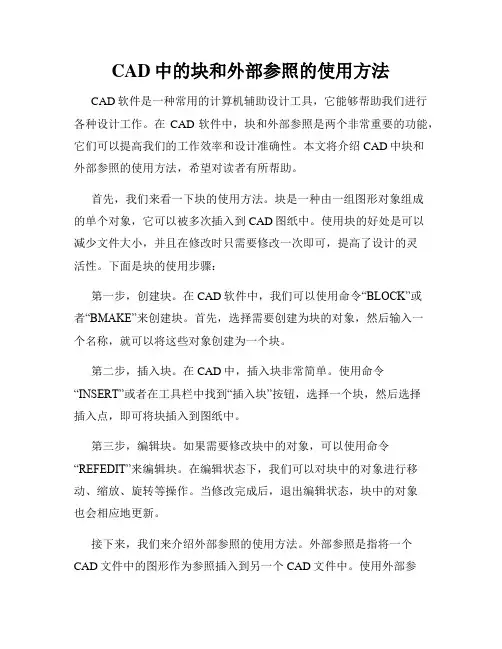

CAD中的块和外部参照的使用方法
CAD中的块和外部参照的使用方法CAD软件是一种常用的计算机辅助设计工具，它能够帮助我们进行各种设计工作。
在CAD软件中，块和外部参照是两个非常重要的功能，它们可以提高我们的工作效率和设计准确性。
本文将介绍CAD中块和外部参照的使用方法，希望对读者有所帮助。
首先，我们来看一下块的使用方法。
块是一种由一组图形对象组成的单个对象，它可以被多次插入到CAD图纸中。
使用块的好处是可以减少文件大小，并且在修改时只需要修改一次即可，提高了设计的灵活性。
下面是块的使用步骤：第一步，创建块。
在CAD软件中，我们可以使用命令“BLOCK”或者“BMAKE”来创建块。
首先，选择需要创建为块的对象，然后输入一个名称，就可以将这些对象创建为一个块。
第二步，插入块。
在CAD中，插入块非常简单。
使用命令“INSERT”或者在工具栏中找到“插入块”按钮，选择一个块，然后选择插入点，即可将块插入到图纸中。
第三步，编辑块。
如果需要修改块中的对象，可以使用命令“REFEDIT”来编辑块。
在编辑状态下，我们可以对块中的对象进行移动、缩放、旋转等操作。
当修改完成后，退出编辑状态，块中的对象也会相应地更新。
接下来，我们来介绍外部参照的使用方法。
外部参照是指将一个CAD文件中的图形作为参照插入到另一个CAD文件中。
使用外部参照的好处是可以将设计工作分解为多个文件，方便协同设计和管理。
下面是外部参照的使用步骤：第一步，创建外部参照。
在CAD中，我们可以使用命令“XREF”或者在工具栏中找到“外部参照”按钮来创建外部参照。
首先，选择需要作为参照的文件，然后选择插入点和比例，即可将文件作为参照插入到当前文件中。
第二步，管理外部参照。
在CAD中，我们可以使用命令“XREF”或者在“管理外部参照”面板中，对外部参照进行管理。
我们可以对参照进行加载、卸载、刷新等操作，以确保参照文件的更新和正常使用。
第三步，修改外部参照。
如果需要对外部参照文件进行修改，我们可以打开参照文件进行编辑。
CAD中图块和外部参照的使用与管理
CAD中图块和外部参照的使用与管理图块和外部参照是CAD中常用的功能，能够有效地提高绘图效率和管理文件的便捷性。
本文将重点介绍图块和外部参照的使用和管理技巧。
首先，我们来了解一下图块的概念。
图块是一个被定义并保存在文件中的对象集合，可以在多个绘图中重复使用。
图块可以包含线条、多边形、文字、尺寸等元素，通过创建和插入图块，我们可以减少绘图中的重复劳动，提高工作效率。
在使用图块之前，我们首先要创建一个图块。
打开AutoCAD软件，在绘图区域选择要创建为图块的元素，然后右键点击，选择“创建图块”。
在弹出的对话框中，填写图块的名称和属性信息，点击确定即可完成创建。
创建好图块之后，可以通过插入命令将图块插入到当前绘图中。
点击“插入”标签页中的“创建图块”按钮，选择要插入的图块文件，确定插入的位置即可完成插入。
插入的图块可以根据需要进行旋转、缩放和移动操作。
除了图块，CAD中的外部参照也是非常实用的功能。
外部参照是指在当前绘图中引用其他文件的内容。
通过使用外部参照，我们可以将大型项目拆分成多个单独的文件，增加绘图的灵活性和可管理性。
要使用外部参照，首先需要将需要引用的文件保存为DWG格式。
然后在需要引用的文件中，点击“插入”标签页中的“添加外部参照”按钮，选择要引用的DWG文件即可完成外部参照的添加。
添加完外部参照后，我们可以对其进行设置和管理。
通过右键点击外部参照，在弹出的菜单中，可以选择“参照属性”来调整参照的显示方式。
在属性对话框中，可以设置参照的图层、显示方式、位置等信息。
使用图块和外部参照时，还有一些需要注意的地方。
首先，如果在图块或外部参照中修改了元素，需要及时更新插入的图块或外部参照。
在插入的图块或外部参照上右键点击，选择“重新加载”，即可更新其中的内容。
其次，如果要同时引用多个文件，可以通过“图块参照管理器”来方便地管理和切换不同的外部参照文件。
点击“插入”标签页中的“图块参照管理器”按钮，可以打开参照管理器窗口，可以在其中添加、删除和编辑外部参照文件。
CAD外部参照图层管理技巧
CAD外部参照图层管理技巧CAD 外部参照图层管理技巧在使用CAD设计软件时，经常会使用外部参照（XREF）功能来引入其他图纸作为参考。
然而，管理外部参照图层常常会遇到一些困扰。
本文将介绍一些CAD软件中的外部参照图层管理技巧，帮助您更好地控制和组织图层。
1. 添加外部参照图层在CAD软件中，添加外部参照图层非常简单。
首先，打开您的主图纸，在命令行中输入“XREF”或选择菜单中的“外部参照(XREF)”。
然后，选择“添加”选项，浏览并选择您要添加的外部图纸。
确认后，软件会自动将外部图纸添加到您的主图纸中，其中的图层将作为参考存在。
2. 控制外部参照图层的可见性添加外部参照图层后，您可能需要对这些图层进行控制，使其在需要的时候可见或隐藏。
通过使用图层面板（Layer Panel）或图层管理器（Layer Manager），您可以对外部参照图层进行可见性的调整。
通过打开图层面板（Layer Panel），您可以看到主图纸和外部参照图层的列表。
可见的图层会被勾选，不可见的图层未勾选。
您可以单击勾选框，切换图层的可见性。
另外，使用图层管理器（Layer Manager）也可以完成这个操作。
在命令行中输入“LAYER”或选择菜单中的“图层(Layer)”打开图层管理器。
选择外部参照图层并点击可见性旁边的按钮，切换可见或隐藏状态。
3. 控制外部参照图层的显示顺序CAD软件中，不同图层的显示顺序可以影响最终的图形效果。
当使用外部参照图层时，您需要确保外部参照图层在主图纸中的图层之上或之下，以达到预期的效果。
通过图层面板（Layer Panel）或图层管理器（Layer Manager），您可以调整外部参照图层的显示顺序。
在图层列表中，将外部参照图层拖动到所需的位置，以使其在主图纸中的图层之上或之下。
4. 锁定外部参照图层当外部参照图层已被正确放置并设置后，您可以选择锁定这些图层，以防止意外的移动或编辑。
通过锁定外部参照图层，您可以确保图纸的结构和布局保持不变。
【CAD】CAD外部参照使用教程！
【CAD】CAD外部参照使⽤教程！1 、外部参照概念AutoCAD之所以具有强⼤的⾼效率特性，是因为AutoCAD在保持图形的完整性及独⽴性的同时，可将⼀个图形嵌⼊到另⼀个图形中。
通过XREF命令（external referencf命令的缩写），AutoCAD允许在绘制当前图形的同时，显⽰多达32000个图形参照，此命令就是所谓的外部参照。
2、外部参照及其依赖符号通过外部参照载⼊到⼀个图形的符号称为外部参照依赖符号，这是因为，这些符号的特性依赖于外部参照⽂件⽽不是依赖于当前图形。
这些符号具有唯⼀的名称，包括图块、图层、线型、⽂字样式及标注样式。
在附着⼀个外部参照图形时， AutoCAD⾃动重命名外部参照的依赖符号。
对每⼀个符号，AutoCAD把它们的原始名称与外部参照的名称组合起来形成⼀个临时名称，两个名称中间⽤（│）隔开。
重命名符号避免了外部参照的对象表现出当前图中的已有符号的特性。
3、附着及运⽤XREF命令XREF命令⽤于把其他图形链接到当前图形中，并提供了⼏种外部参照的附着和拆离的选项。
4、将依赖符号加⼊到当前图形XBIND命令⽤于将选定的外部参照依赖符号永久性地加⼊到当前图形中。
依赖符号包括图块、图层、线型、标注样式及⽂字样式，⼀旦加⼊到当前图形中，对它的操作就像它是在当前图中创建的⼀样，结束绘图后，它将和当前图形⼀起保存。
依赖符号加⼊到当前图形后，AutoCAD 将去掉依赖符号名称中的竖线“│”⽽代之以3个新的符号：⼀个“ $”、⼀个数字、再加上⼀个“$”。
5、控制外部参照的显⽰·XCLIP命令⽤于剪裁外部参照图形和块参照以控制所需信息的显⽰。
剪裁并不是修改外部参照和块参照，⽽仅仅是不显⽰某些对象。
可以控制剪裁区域的显⽰与隐藏，同时也可以定义前向剪裁平⾯或后向剪裁平⾯。
剪裁边界由多个平⾯直线段围成，也可以由多段线⽣成。
如果多段线中包含直线或圆弧，那么剪裁边界将显⽰为多段线，就好像在作为剪裁区域边界前它们就被简化了⼀样。
外部参照及布局空间视口命令技巧
外部参照及布局空间视口命令技巧一、外部参照在当前自己绘制的图形中利用外部参照命令显示其它任何图纸内容，有点类似于块，但区别很大。
优点:1、避免反复修改建筑底图而反复插图的工作量，节省重复绘图改图的时间。
2、降低自身图纸大小，减少打开保存以及重生成时间，提高绘图速度。
快捷键：XA：插入建筑地图下拉菜单中：插入——DWG参照XB：外部参照的绑定(分未绑定和插入两种类型)下拉菜单中：插入——外部参照——右键实现XC：裁剪外部参照（xclipframe=1）下拉菜单中：修改——外部参照XR：外部参照管理器下拉菜单中：插入——外部参照拆离；重载；卸载；通过实际作图梳理一下各个命令及操作步骤小技巧：1、在图层管理其中冻结图层来控制是否显示该外部参照内的图层。
2、改变外部参照背景亮度：CAD 2010：LAYLOCKFADECTL=1（默认0）CAD 2012：OP——显示——外部参照显示——调节至0（默认）3、关于防护密闭隔墙在图纸中填充显示的问题二、布局空间、视口图纸空间内容为自己所画的全部内容，视口相当于照相机的镜头，照到那一部分显示的就是那一部分，可以任意设置视口的比例大小，图签、签名可以利用外部参照。
前提条件（需建筑专业做到位）：1、在模型空间里按1：1绘图，即实际1米作图时就是1000mm。
不仅作图时方便，修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、图层分细，并严格按照图层分类画图。
优点:1、可以局部显示较大平面的图形文件中的任意部分，比例可以自定，减少拆分图纸工作量。
2、可重复利用一些共性的标注、管线样式标注、详图等等。
（实例说明）步骤1、图框提前做好另存，所有专业、项目均可调取。
2、进入布局空间，插入图框，新建视口MV下拉菜单中：视图——视口——新建视口——单个——选取区域3、双击视口区域进入视口空间，大概选出图纸区域，调整比例。
MS双击视口区域——大概选中视口所要反映内容即取景过程——输入比例（例如Z回车，1/150xp回车，切记XP不可省略）——调整内容若在图纸空间已经分好若干个部分并已框出，可用ctrl+右键——交点——右键——交点选取4、其他的一些东西如图纸编号、工程名称、设计签名等都可以在布局空间中插入。
[VIP专享]CAD外部参照使用技巧
![[VIP专享]CAD外部参照使用技巧](https://img.taocdn.com/s3/m/42161320b84ae45c3b358c54.png)
CAD外部参照的使用技巧及在设计中的应用CAD外部参照的使用技巧及在设计中的应用CAD外部参照功能使设计图纸之间的共享更方便、更快捷，使不同设计人员之间共享设计信息，提高设计准确度及专业协作效率。
下面简单讲一下外部参照的使用方法及其作用，并以建筑行业为例介绍了外部参照的操作技巧和应该注意的问题。
外部参照英文为External Reference，有时也被翻译为“外部引用”（个人觉得外部引用更容易理解），简称Xref，是在CAD（AutoCAD及浩辰CAD等常用CAD软件）中将其他图纸引用到当前图的一种方法。
1、概述在CAD中将其它图形调入到当前图形中有两种方法：一是用块插入的方法插入图形；二是用外部参照引用图形。
当把一个图形文件作为图块来插入时，图块的定义及其相关的具体图形信息都保存在当前图形数据库中，当前图形文件与被插入的文件不存在任何关联。
而当以外部参照的形式引用文件时，并不在当前图形中记录被引用文件的具体信息，只是在当前图形中记录了外部参照的位置和名字，以及图层状态，当一个含有外部参照的文件被打开时，它会按照记录的路径去搜索外部参照文件。
如果外部参照原文件被修改，含外部参照的图形文件会会自动更新。
在建筑设计或其他行业设计中，如果各专业之间需要协同工作、相互配合，采用外部参照可以保证项目组的设计人员之间的引用都是最新的，从而减少不必要的复制及协作滞后，以提高设计质量和设计效率。
2、外部参照的优势应用CAD外部参照功能有很多优势，以建筑设计为例：（1）保证各专业设计协作的连续一致性外部参照可以保证各专业的设计、修改同步进行。
例如，建筑专业对建筑条件做了修改，其他专业只要重新打开图或者重载当前图形，就可以看到修改的部分，从而马上按照最新建筑条件继续设计工作，从而避免了其他专业因建筑专业的修改而出现图纸对不上的问题。
（2）减小文件容量含有外部参照的文件只是记录了一个路径，该文件的存储容量增大不多。
CAD外部参照使用方法
CAD外部参照使用方法CAD软件是一种广泛应用于建筑、机械等领域的设计工具。
在使用CAD软件进行设计时，经常会用到外部参照（External Reference）功能。
外部参照功能可以将其他CAD文件嵌入到当前正在编辑的CAD文件中，以便在设计中参考和编辑这些文件。
本文将介绍CAD软件中外部参照的使用方法和一些技巧。
1. 导入外部参照文件要导入外部参照文件，可以使用“附加外部参照”或“插入外部参照”命令。
这两个命令实质上是一样的，只是在不同的CAD软件中命名略有不同。
通过这个命令，可以打开选择对话框，选择要导入的CAD文件。
2. 插入位置和比例设置选择外部参照文件后，可以设置参照文件在当前CAD文件中的插入位置和比例。
一般情况下，CAD软件会默认将参照文件插入到原点位置。
如果需要调整插入位置，可以通过平移或旋转等命令进行调整。
在确定位置后，可以设置外部参照的比例。
比例是指参照文件在当前文件中的显示大小。
通过修改比例，可以确保参照文件与当前文件的比例相适应。
3. 参照文件的显示和隐藏导入外部参照文件后，可以通过层管理器或图层属性管理器等命令调节参照文件的显示和隐藏。
将参照文件的图层设置为不可见，可以隐藏参照文件的显示。
同时，也可以通过调节图层的透明度来控制参照文件的显示效果。
通过合理设置图层，可以将参照文件与当前文件的设计内容区分开来，从而更好地进行设计和编辑。
4. 参照文件的修图和编辑CAD软件中，可以对导入的外部参照文件进行修图和编辑。
选择外部参照文件后，可以使用“修图”或“编辑参照”命令对参照文件进行修改。
在修图状态下，可以对参照文件进行线型修改、文字修改、删除添加等操作。
修改完成后，保存修图结果即可。
5. 参照文件的更新和替换导入的外部参照文件可能会发生修改或更新。
CAD软件提供了更新和替换命令，便于更新和替换参照文件的最新版本。
通过更新和替换命令，可以将外部参照文件与当前文件同步，使设计内容跟随参照文件的更新而更新。
cad如何做参照
cad如何做参照
cad如何做参照
我们知道CAD画图很简单，那么大家知道cad如何做参照吗?下面是店铺整理的cad如何做参照的方法，希望能给大家解答。
cad做参照的方法：
1、双击CAD的启动标志，新建一个空CAD
2、在cad中点击工具栏中的“插入”
3、在下拉菜单中选择“外部参照管理器”，会弹出一个对话框
4、点击上面对话框中的“附着”，会出现“选择参照文件”，选择需要参照的平面图，点击“打开”
5、接下来弹出一个界面，在路径类型中选择“相对路径”，这个路径有利于以后图纸的自动连接。
比如从一台电脑复制到另一台电脑上，完整路径和无路径都无法自动识别出参照底图，而相对路径可以自动识别
6、点击“确定”，参照就做好了。
以后别人修改了参照底图，你直接把参照替换掉就可以了。
cad外部参照详解
外部参照详解要能熟练掌握该教程，建议对CAD软件有系统的学习，否则很难理解其中的某些内容。
随着越来越复杂的建筑物，机电专业设备越来越多，风火水电暖卫通基本上全都有了，要把这些专业综合起来查看，是一件非常困难的事情，如何方便，快捷，有效地将各专业图纸综合在一起，又能实时的自由的分开，而又不相互影响。
这是机电专业最头痛的事情。
要搞机电管网综合深化，必须先要解决这个图纸的分合问题。
传统的图纸复制粘贴已经不满足现在的使用要求了，分图层粘贴，虽然能解决显示与不显示及修改问题，但是修改好的图纸怎样让设计院确认，这个问题也很难解决。
我们就选择CAD的更深一层的运用技术功能，外部参照。
一，外部参照的概念所谓外部参照就是把一个图形文件附加到当前工作的图形中，被插入的图形文件信息并不直接加到当前的图形文件中，当前图形只是记录了引用关系，插入的参照图形与外部的原参照图形保留着一种“链接”关系，即外部的原参照图形如果发生了改变，被插入到当前图形中的参照图形也将作相应的改变，此内容适用于正在进行中的项目的分工协同合作。
二，外部参照与图块的区别外部参照是把已有的图形文件像块一样插入到图形中，但外部参照不同于图块插入。
在插入图块时，插入的图形对象作为一个独立的部分存在于当前图形中，与原来的图形文件没有关联。
如果把图形作为块插入时，块定义和所有相关联的几何图形都将存储在当前图形数据库中，并且修改原图形后，块不会随之更新。
与这种方式相比，外部参照提供了另一种更为灵活的图形引用方法。
这些被插入的图形文件信息并不直接加入到当前的图形文件中，而只是记录引用的关系，对当前图形的操作也不会改变外部引用图形文件的内容。
只有用户打开有外部引用的图形文件时，系统才自动地把各外部引用图形文件重新调入内存，且前文件能随时反映引用文件的最新变化。
使用外部参照可以将多个图形链接到当前图形中，并且作为外部参照的图形会随着原图形的修改而更新。
此外，外部参照不会明显地增加当前图形的文件大小，从而可以节省磁盘空间，也利于保持系统的性能。
CAD中的外部参照和插入对象技巧
CAD中的外部参照和插入对象技巧在使用CAD软件进行设计和绘图时，我们经常会遇到需要使用外部图形作为参考或插入到当前绘图中的情况。
本文将介绍CAD中的外部参照和插入对象技巧，以帮助读者更有效地利用这些功能。
一、外部参照外部参照是指在当前绘图中引用并显示外部图形的功能。
通过外部参照，我们可以将其他CAD绘图文件、图像文件或PDF文件等引入到当前绘图中，并随时更新外部图形的修改。
1. 将外部图形作为参照：首先，在CAD软件中打开当前绘图文件。
然后，点击“插入”或“参照”选项卡中的“外部参照”按钮，选择“附加外部参照”，并浏览到需要引用的外部图形文件。
在弹出的对话框中，我们可以设置外部参照的位置、缩放比例和图层设置等。
确定后，CAD会在当前绘图中插入该外部参照，并显示在特定的图层上。
2. 更新外部参照：当外部图形文件发生修改时，我们可以通过更新外部参照来使当前绘图中的引用图形同步更新。
在CAD软件的“参照管理器”中，我们可以找到当前绘图中使用的外部参照。
通过右键点击外部参照，选择“更新”即可使外部参照与原始图形同步。
3. 控制外部参照的显示方式：CAD软件提供了一些选项来控制外部参照的显示方式。
我们可以灵活选择显示模式，如显示为实体、外框或其他方式。
此外，还可以通过图层的设置来控制外部参照的可见性，以及与当前绘图中的其他对象的叠加关系。
二、插入对象插入对象是指将其他CAD绘图文件中的对象直接插入到当前绘图中的功能。
通过插入对象，我们可以复用已有的CAD图形元素，并且可以在当前绘图中进行编辑和修改。
1. 插入其他CAD绘图文件中的对象：要插入其他CAD绘图文件中的对象，只需点击“插入”选项卡中的“插入”按钮，选择需要插入的CAD文件，并在弹出的对话框中选择需要插入的对象。
CAD软件将把选择的对象直接插入到当前绘图中，并显示在当前图层上。
2. 编辑插入的对象：一旦将对象插入到当前绘图中，我们可以像任何其他对象一样对其进行编辑和修改。
CAD中的数据连接和外部参照使用方法
CAD中的数据连接和外部参照使用方法CAD（计算机辅助设计）是一种广泛应用于工程和建筑设计领域的软件工具。
在CAD中，数据连接和外部参照是非常重要的功能，可以提高工作效率并减少工作量。
接下来，我们将重点介绍CAD中的数据连接和外部参照的使用方法。
首先，我们来了解什么是数据连接。
数据连接是指在CAD中引用外部数据文件，并在CAD图纸中以图形或数据形式显示。
这使得CAD图纸可以随着原始数据文件的更改而自动更新。
在CAD中，常用的数据连接方式有链接模型和链接表格两种。
链接模型是将其他三维模型引入到当前CAD图纸中。
要使用链接模型功能，首先需要打开CAD软件，然后选择“插入”菜单中的“链接模型”选项。
在弹出的对话框中，选择要链接的模型文件，然后点击“打开”按钮。
选择合适的位置放置链接模型后，就可以在CAD图纸中看到被链接的模型了。
如果原始模型文件更新了，只需双击链接模型，在弹出的对话框中选择更新选项，即可更新CAD图纸中的链接模型。
链接表格是将其他文本文件或数据表格引入到当前CAD图纸中。
要使用链接表格功能，同样需要打开CAD软件，选择“插入”菜单中的“链接表格”选项。
在弹出的对话框中，选择要链接的文件或表格，然后点击“打开”按钮。
根据需要设置表格的样式和放置位置后，就可以在CAD图纸中看到被链接的表格了。
如果原始文件或表格更新了，只需双击链接表格，在弹出的对话框中选择更新选项，即可更新CAD图纸中的链接表格。
除了数据连接，外部参照也是CAD中常用的功能。
外部参照是指在CAD图纸中引用其他CAD图纸文件，并以一种“嵌套”的方式显示。
这使得不同的设计人员可以同时在不同的文件中工作，并在需要时共享图形数据。
要使用外部参照功能，首先需要打开CAD软件，然后选择“插入”菜单中的“外部参照”选项。
在弹出的对话框中，选择要引用的CAD图纸文件，然后点击“打开”按钮。
选择合适的位置放置外部参照后，就可以在CAD图纸中看到被引用的图形了。
cad外部参照的应用
外部参照的应用XR ——外部参照管理器（XREF）XC——外部参照（块）裁剪（XCLIP）XA ——插入外部参照（XATTACH）XO——打开外部参照（XOPEN）DF——参照编辑（在位编辑）（REFEDIT）一、运行XR 命令——外部参照管理器（XREF），显示如下对话框1.XA——插入外部参照：运行XR命令或者在“插入”菜单下点“外部参照”，注：图纸中的被参照文件的图层可以根据自己的需要去在图层管理器内进行图层的“开关”“冻结”“锁定”，菜单和快捷命令均可。
（被参照文件中的图层名称前均显示文件名称前缀，以区别本图中的图层。
）2.拆离：拆除外部参照3.重载：外部参照有修改，可以实时加载，显示参照修改内容。
4.卸载：外部参照不显示，运行XR命令参照文件依然存在，可以点击“重载”显示。
5.绑定：绑定外部参照，使外部参照成为一个内部块。
直接点“绑定”，外部参照图的图层前面显示外部参照图名；“插入”式绑定，相同名称的图层合并。
6.给别人发图时可以选择绑定参照文件，也可以选择将参照文件和图纸文件放在同一文件夹下一同发送，即可以保证图纸正常显示。
二、XC ——外部参照（块）裁剪（XCLIP）运行此命令，然后按命令行提示操作，可以完成对外部参照显示区域的裁剪。
三、XO ——打开外部参照（XOPEN）运行此命令，点击需要打开的外部参照文件，即可以打开被参照文件，此时要是被参照文件在网络中的某台电脑上（设置为共享文件，并设置了修改权限），则打开的文件属性为“只读”，不可以修改。
要是被参照文件在本电脑的硬盘上，则打开的文件可以修改并保存。
在参照的文件中运行“XR”点击“重载”，可以显示修改内容。
四、DF——参照编辑（在位编辑）（REFEDIT）此命令可以在位编辑内部块或被参照文件，此命令的好处是，在编辑的同时可以显示块或参照文件之外的内容。
当编辑被参照文件时，如被参照文件在本地硬盘中，则可以直接编辑并修改、保存。
CAD教程 外部参照与图形关联
CAD教程：外部参照与图形关联在CAD软件中，使用外部参照和图形关联是非常重要的技巧之一。
这两个功能可以帮助我们更好地管理和编辑复杂的设计文件，提高工作效率。
下面将分别介绍外部参照和图形关联的使用方法和注意事项。
一、外部参照外部参照是指在当前图纸中插入其他图纸作为参照。
通过外部参照，我们可以将一些常用的图形元素或者整个图纸插入到当前图纸中，从而减少冗余的工作。
使用外部参照的步骤如下：1. 打开想要插入的外部图纸文件；2. 在当前图纸中使用"XREF"命令或者点击菜单栏中的"插入"选项-外部参照，选择并插入外部图纸文件；3. 在弹出对话框中，可以选择插入位置、缩放比例以及显示方式等参数。
根据需要进行调整和设置；4. 确认设置后，外部图纸将被插入到当前图纸中。
可以使用移动、旋转、删除等命令进行进一步的操作。
需要注意的是，使用外部参照时要确保外部图纸文件与当前图纸文件在同一目录下。
否则，当打开或者保存当前图纸时，系统可能会提示找不到相关文件。
二、图形关联图形关联是指在当前图纸中插入外部图形元素，并与之保持关联。
通过图形关联，我们可以随时修改外部图形元素，而不会破坏当前图纸中的布局和设计。
使用图形关联的步骤如下：1. 在当前图纸中使用"ATTACH"命令或者点击菜单栏中的"插入"选项-图形关联，选择并插入外部图形文件；2. 在弹出对话框中，可以选择插入位置、缩放比例以及显示方式等参数。
根据需要进行调整和设置；3. 确认设置后，外部图形元素将被插入到当前图纸中。
注意，此时插入的图形元素仍然保持与外部图形文件的关联；4. 可以通过双击插入的图形元素来进行编辑。
对外部图形文件的任何修改都会自动更新到当前图纸中。
需要注意的是，当修改外部图形文件时，系统可能会提示是否更新关联的图形元素。
如果想要保持外部图形文件的修改，则选择"更新"；如果不需要更新，则选择"不更新"。
CAD外部参照引入与编辑方法
CAD外部参照引入与编辑方法CAD软件是建筑设计和工程行业中广泛使用的一种计算机辅助设计工具。
在CAD软件中，外部参照（External Reference，简称Xref）是一种非常有用的功能，它可以让我们在当前图纸中引入其他图纸或CAD文件，并进行编辑和修改。
本文将介绍CAD软件中外部参照引入与编辑的方法。
首先，我们需要明确外部参照的概念。
外部参照是指将其他图纸或CAD文件作为参照引入到当前图纸中。
通过外部参照，我们可以简化图纸的制作流程，节省时间和精力。
外部参照通常用于引入建筑平面图、剖面图、细节图等，以及机械或电气设备的CAD文件。
在CAD软件中，引入外部参照的方法有多种。
下面以AutoCAD软件为例，介绍几种常用的方法。
第一种方法是使用“插入”命令。
首先在AutoCAD软件中，点击“插入”选项卡，在“引用”面板中选择“外部参照”，然后点击“插入”命令。
在弹出的对话框中，选择要引入的CAD文件，并点击“打开”。
接下来，根据需要设置参照的缩放比例和图层设置，并点击“确定”。
此时，外部参照将被插入到当前图纸中，并自动显示在插入点位置。
第二种方法是使用“附加”命令。
在AutoCAD软件中，点击“插入”选项卡，在“引用”面板中选择“外部参照”，然后点击“附加”命令。
在弹出的对话框中，选择要引入的CAD文件，并点击“打开”。
接下来，根据需要设置参照的缩放比例和图层设置，并点击“确定”。
此时，外部参照将被附加到当前图纸中，但不会自动显示在插入点位置。
需要手动移动或调整外部参照的位置和大小。
第三种方法是使用“嵌入”命令。
与前两种方法不同，嵌入命令将外部参照完全融入到当前图纸中，并将其视为当前图纸的一部分。
在AutoCAD软件中，点击“插入”选项卡，在“引用”面板中选择“外部参照”，然后点击“嵌入”命令。
在弹出的对话框中，选择要引入的CAD文件，并点击“打开”。
接下来，根据需要设置参照的缩放比例和图层设置，并点击“确定”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何使用CAD看图软件的外部参照功能
当我们拿到带有参照的图纸的时候，经常会因为参照图纸与我们的图纸不在一起或者不在一个路径下，导致我们打开的图纸不全，看图很不方便，因此，当我们拿到带参照的图纸时，如果可以将参照与图纸进行绑定，就算之后不小心将参照图纸弄丢了，也不用担心图纸打开显示不全的问题了。
那么，今天就为大家简单介绍下浩辰CAD看图王中外部参照功能的具体使用方法，具体操作步骤，如下所示：
1、打开浩辰CAD看图王软件，并打开图纸；
2、点击扩展工具菜单下的外部参照命令；
3、在图纸界面的左侧弹出外部参照对话框；
4、在对话框中可以显示出参照文件的相关信息包括了参照名称、状态、大小、类型、日期以及保存路径。
5、鼠标放在参照文件名称上，右键可以进行：打开、附着、拆离、重载、卸载、绑定等操作。
6、当将参照绑定后，删除参照图纸后，打开图纸也可以完全显示图纸。
文章来源：浩辰CAD官网CAD教程。
