模拟电子技术课程设计报告专业:班级:级班姓名:学号:指导老师:XX学院日期: 年月教师评语:目录一、设计任务和要求 (1)二、比较器参数计算 (1)三、 Multisim单元电路设计及电路仿真 (3)1、滞回比较器部分 (3)2、窗口电压比较器部分 (3)(1)窗口比较器 (3)(2)窗口比较器的限幅 (4)3、直流稳压电源部分 (4)4、 LM317可调稳压电源 (5)5、总电路图 (5)6、仿真测试 (6)四、实体电路制作 (7)1、元件清单 (7)2、直流稳压电源改装 (8)3、电路元件焊接 (8)4、实体电路测试 (9)五、总结与体会 (10)一、设计任务和要求1、设计一个检测被测信号的电路;被测信号在2V-5V 内输出电平不变;小于2V 输出低电平,大于5V 输出高电平。
2、高电平为+3V ,低电平为-3V ;3、参考电压U REF 自行设计;4、用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源(±12V )。
二、比较器参数计算在任意电平比较器中,如果将集成运放的输出电压通过反馈支路加到同相输入端,形成正反馈,就可以构成滞回比较器,如图(2-1) 所示。
它的门限电压随着输出电压的大小和极性而变。
从图(2-2)中可知,它的门限电压为: REF REF o C U R R R U u u U ++-==++211)(2121R R R U R u REF o +⋅+⋅= (1)而u o = ±U OM ,根据上式可知,它有两个门限电压(比较电平),分别为上门限电压U H 和下门限电压U L ,两者的差值称为门限宽度或迟滞宽度。
即:△U=U H – U L (2) 当集成运放的输出为+U OM 时,通过正反馈支路加到同相输入端的电压为:OM U R R R 211+则同相输入端的合成电压为: REF OM U R R R U R R R U 212211+++=+ = U H (上门限电压) (3)当u i 由小到大,达到或大于上门限电压U H 的时刻,输出电压u o 才从+U OM跃变到-U OM ,并保持不变。
滞回比较器课程设计报告
模拟电路课程设计报告设计课题:滞回比较电路专业班级:学生姓名:学号:指导教师:设计时间:滞回比较器电路设计一、设计任务和要求1、设计一个检测被测信号的电路;被测信号在2V-5V内输出不变;小于2V 输出低电平,大于5V输出高电平。
2、高电平为+3V,低电平为-3V;3、参考电压UREF自行设计;4、用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源(±12V)。
二、方案设计与论证电压比较器是对输入信号进行鉴幅与比较的电路。
其基本功能是对两个输入电压进行比较,并根据比较结果输出高电平或低电平电压,据此来判断输入信号的大小和极性。
输出电平在最大输出电压的正极限值和负极线值之间摆动。
此次课程设计要求做一个输入小于2V时输出-3V,输入大于5V时输出3V,输入2V-5V时输出不变得滞回比较器电路。
总体思路如下:1.方案设计方案一:被测信号从同相输入端输入,输出端用稳压管稳压,参考电压用电位器分压取得通过电压跟随器与反相输入端相连。
运用滞回比较器基本原理实现要求的功能。
方案一原理图如图2-1所示图2-1 方案一原理图方案二,被测信号从反相输入端输入,输出端用稳压管稳压,再接一个反相比例运算电路,使其比例系数为-1。
参考电压由电位器分压获得,通过电压跟随器与同相输入端相连。
运用滞回比较器基本原理实现要求的功能。
方案二原理图如图2-2所示Ui图2-2 方案二原理图2.方案论证方案一:电路相对简单,焊接比较简单,所需元器件较少且容易获得。
方案二:电路结构相对复杂,焊接比较繁琐,需要的元器件相对较多。
我的选择:方案一。
理由:所用元件较少,焊接比较简单,价格较便宜,性能也不相上下。
故较方案二要好一些。
三、单元电路设计与参数计算1.滞回比较电路--方案一因 V U Z 3= 322R R =得VU REF 37=令则KR R R R R 31032321=+⨯=因此,当输入信号在2V-5V 内输出不变;当小于2V 时输出低电平-3V ,大于5V 时输出高电平+3V 。
教学设计说课稿(《迟滞比较器在蓄电池充电保护电路中的设计》说课稿)
《迟滞比较器在蓄电池充电保护电路中的设计》说课稿各位专家:大家好!我们汇报的题目是“迟滞比较器在蓄电池充电保护电路中的设计”。
下面,我将从教学分析、设计思路、实施过程、效果反思四个方面进行汇报。
一、教学分析1.教学内容本单元是根据光伏工程技术专业《光伏电子线路分析与设计》课程,依据人才培养方案,立足区域光伏电子产品组装与调试人才需求,课程以光伏市电互补控制器为项目载体,将教学内容确定为直流稳压电源电路设计、直流开关电路设计、蓄电池充放电控制电路设计、互补接入组合控制电路设计、互补模式时序控制电路设计、电压显示电路设计等6个情景,本次课是第3个情景的第3个项目,即通过迟滞比较器工作原理分析,掌握迟滞比较器在蓄电池充电保护电路设计方法。
2.教学对象本课程授课对象为高职光伏工程技术一年级学生(下学期)。
通过前置《电路基础》课程及前几单元的学习,已掌握二极管、三极管开关电路、集成运算放大电路、单限电压比较器、双限电压比较器等基础知识与技能。
3.教学目标根据教学内容和光伏电子产品组装与调试岗位技能要求,把迟滞比较器工作原理和反相迟滞比较电路参数分析与调试技术作为本单元的知识目标和技能目标;并把沟通与协调能力、团队合作精神等职业基本素养贯穿于整个教学过程中。
4.重点难点反相迟滞比较电路参数设置与分析为本项目教学重点,教学难点为迟滞比较器上下阈值电压分析计算。
二、设计思路依据职业教育教学改革要求,采用各类信息化教学手段,利用教学资源库及网络课程、互动学习平台与仿真技术、教学视频与工程视频及多元化评价方式,开展翻转课堂教学活动,实现“课前预习测试、课上实施与答疑、课后巩固与提升的线上线下相结合的教学互动活动;采用任务驱动教学法,以蓄电池充电保护电路设计为载体,通过互动教学平台、仿真技术、成果转化等途径实现电子线路分析与设计能力培养。
三、实施过程1.在课前预习与测试环节,教师通过课程平台、微信、QQ等媒介发布学习任务;学生接受任务后,通过移动终端、课程平台进行网络课程视频知识学习;完成测试项目和互动平台电路设计能力测试。
电子课程设计-迟滞比较器
《电子设计基础》课程报告设计题目:迟滞比较器学生班级:电子1001班学生学号:学生姓名:指导教师:时间:2011-2012-1学期11-18周成绩:西南科技大学信息工程学院一.设计题目及要求1.题目:迟滞比较器2.要求:上门限电压V T+=3V下门限电压V T-=2V二.题目分析与方案选择单门限电压比较器电路简单,灵敏度高,但其抗干扰能力差。
因此,有另一种抗干扰能力强的迟滞比较器。
迟滞比较器是一个具有迟滞回环传输特性的比较器,它是在反相输入单门限电压比较器的基础上引入了正反馈网络。
因为比较器处于正反馈状态,因此一般情况下,输出电压v o与输入电压v i不成线性关系,只有在输出电压v o发生跳变瞬间,集成运放两个输入端之间的电压才可能近似为零,即v ID近似为零时,是输出电压v o转换的临界条件,当v i>v p时,输出电压v o为低电平V OH,反之v o为高电平,此时的v p即为门限电压V T。
三.主要元器件介绍运算放大器(型号:LM358AH),电源电压范围宽:单电源3-30V;低功耗电流适合于电池供电。
稳压管(由两个背靠背的二极管组成,其型号为:IN5229B,其稳压值是4.3V)四.电路设计及计算(图1)Multisim图该迟滞比较器中,选择其高平电压V OH=5V,低平电压V OL=-5V,根据上下门限电压值的运算:1.V T+=(R1V REF)/(R1+R2)+(R2V OH)/(R1+R2)V T-=(R2V REF)/(R1+R2)+(R2V OH)/(R1+R2)代入V T+=3V,V T-=2V,V OH=5V,V OL=-5V,算得:V REF=2.8V,R1=10KΩ,R2=70KΩV REF=VCCR7/2(R3+R7)L)/(R1+R2)五.仿真及结果分析(图2)从图中的通道A可以知道,V T+=3.076V,V T-=1.930V,其误差:33076.3-100%=2.5%,22930.1-100%=-3.5%误差来源可能是电路图中的R4的阻值,还有就是参考电压V REF的值的选取。
晶体管课程设计-基于晶体管的迟滞电压比较器的设计模板
课程设计任务书学生姓名:专业班级:电子0803班指导教师:工作单位:信息工程学院题目:基于晶体管的迟滞电压比较器的设计初始条件:具较扎实的电子电路的理论知识及较强的实践能力;对电路器件的选型及电路形式有一定的了解;具备晶体管电路的基本设计及基本调试能力;能够正确使用实验仪器进行电路的调试与检测;使用适当的软件进行仿真和制作PCB板图。
要求完成的主要任务:1.采用晶体管设计电路完成一个迟滞电压比较器的设计;2.利用仿真软件Pspice或Multisim仿真电路,并学习PROTEL软件,并用其绘制电路的原理图和PCB图,要求图纸绘制清晰,布线合理,符合绘图规范;3.完成课程设计报告(应包含电路图,清单、调试及设计总结)。
时间安排:1.2011年6月12日分班集中,布置课程设计任务、选题;讲解课设具体实施计划与课程设计报告格式的要求;课设答疑事项。
2.2011年6月13日至2010年6月24日完成资料查阅、设计、制作与调试;完成课程设计报告撰写。
3. 2011年6月25日提交课程设计报告,进行课程设计验收和答辩。
指导教师签名:年月日系主任(或责任教师)签名:年月日目录摘要 (I)Abstract........................................................... I I 1绪论.. (1)2设计内容及要求 (2)2.1设计目的及主要任务 (2)2.1.1设计目的 (2)2.1.2设计任务及要求 (2)2.2设计思想 (2)3电路原理说明 (3)3.1电路组成 (3)3.2门限电压的估算 (3)4运算放大器 (7)4.1差分放大电路 (7)4.2中间级 (7)4.3射级跟随器 (8)5电路的仿真 (9)5.1Multisim的简介 (9)5.2电路的仿真 (9)6利用Protel软件制PCB版 (12)6.1Protel简介 (12)6.2Protel的使用 (12)结束语 (17)参考文献 (18)附录Ⅰ整体电路图 (19)附录ⅡPCB版图 (20)附录Ⅲ元件清单 (21)摘要本文介绍作品采用Multisim10对迟滞电压比较器进行绘制电路图及仿真工作以及protel进行绘制电路图制作PCB 板。
迟滞比较器原理

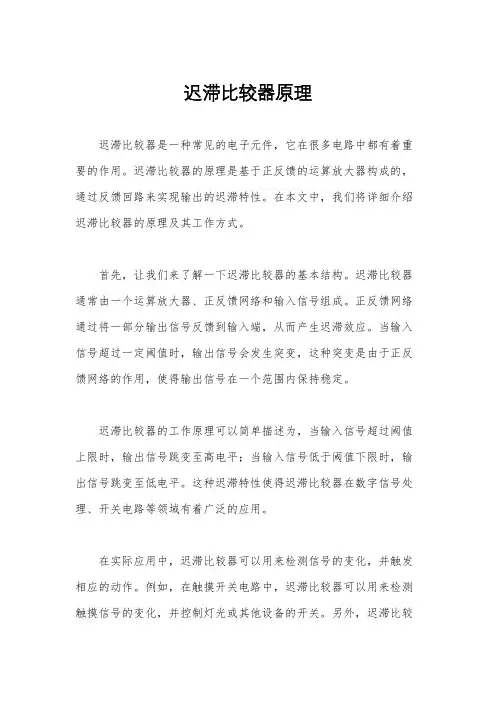

迟滞比较器原理迟滞比较器是一种常见的电子元件,它在很多电路中都有着重要的作用。
