可视电话原理与维修分析
楼宇可视对讲系统维修
楼宇可视对讲系统维修可视门禁系统，也就是楼宇可视对讲系统,楼宇可视对讲系统已经是家喻户晓，这种系统用户不光是有了安全感，而且方便实用，功能较好，下面为您介绍一下楼宇对讲系统的一些功能和系统维修。
楼宇对讲系统必须具备的功能是：遥控开锁、双向对讲。
楼宇对讲系统现在流行的功能是：遥控开锁、双向对讲、联网呼叫、远程查看(也叫远程监视)楼宇可视对讲系统维修分开处理如果开门按钮刷卡可以开门就是对讲的问题唬缉杠垦蕲旧搁驯功沫，如果对讲按钮可以开门，刷卡不行的话就是门禁的问题了。
一般都是发回厂家维修，如果是小问题，比如室内机不通话，或者可视户内机没图像，你检查一下线路，大的问题，比如门口机唬缉杠垦蕲旧搁驯功沫故障，单元门口机失灵，返厂维修最好，如果工程商施工的，找工程商解决。
参考资料：检查是否可视和对讲，从视频音频方面检查。
还有就是是否可以正常开门关门，从刷卡进入与按按钮出门这两方面入手。
实事求是，具体问题具体分析。
元件级维修，一个一个查哪个元件坏了，就换掉。
单片机坏了就不行了，得要厂家写好的。
一般只能找生产厂家了。
可视对讲门禁如何维修：分开处理如果开门按钮刷卡可以开门就是对讲的问题,如果对讲按钮可以开门,刷卡不行的话就是门禁的问题了。
...楼宇门禁对讲修理.安居宝用户分机型号HY-152TVDI 04D款听不道门禁机的对讲声音其他都正长...：分析:供电电压低或者声音线断路或者短路。
如果你的对讲是四根线:地线、数据、声音、电源。
先用万用表测...为您说了这些关于可视对讲门禁系统的知识，希望对您有所帮助，至于可视对讲门铃如何维修的问题，您可以登录我们去了解，我们还有许多关于可视对讲门铃的智能家居小知识等。
电话机原理与维修
电话机直流供电电路 .对电话机供电的基本要求 ( 1 )要求电话机的两条输入线与外线任意连接,电话机都能正常工作,不受供电极性影响。 ( 2 )在脉冲拨号时,要求提供给集成电路的直流工作电压和电流要基本稳定。 ( 3 )电源供电回路能对过电压、大电流进行防护。 ( 4 )存储功能的电话机在挂机断电情况下,能为集成电路的存储器提供休眠电源。 ( 5 )要求对直流电压的稳压和滤波不可明显地降低传输馈线的交流阻抗,否则会使拨码信号及话音信号被分流。
电话机通信的基本原理
当发送端的发话人在送话器前讲话时,声波作用在送话器的振动膜片上,使送话器电路产生相应的电流变动,这个随声波而变化的电流简称为话流。话流经交换机传送到对方的受话器中, 受话器收到电信号就把它转换为声振动,经过空气的传播送入人耳。由上可知,电话通信是在发送端将声音变为电信号,由传输线送到接收端,接收端则将电信号还原为声音。
5 .拨码
拨动号盘时,拨号电路向外线发送拨码信号。
1 .挂机
电话机在未取下手柄时,外线的直流通路被切断。此时电话机供电环路直流电流为零,电话机接线端直流电压保持在60 V (或48 V )。
2 .接收铃信号
交换机产生交流振铃信号自外线送入电话机。铃流信号耦合到振铃电路,并发出铃声。
4 .通话
在通话时,话流信号经过通话电路、拨号电路和叉簧开关,由电话外线传送给对方。对方的话流由外线送入,经过通话电路驱动受话器发声。
用户线是一种具有分布参数的传输网络,影响电缆参数的主要原因是导线的衰减电阻、双线之间的分布电容,因此传输线的特性可以用R、 C元件网络来等效。例如,对1 000 m长的用户线可用图1 -2来表征。 。
机电式交换机广泛采用的是双桥式供电电路,它由直流电源、馈电线圈、隔直流电容组成,典型的双桥供电电路如图1 -3所示。 直流电源V CC提供的电压通常为60 V 。

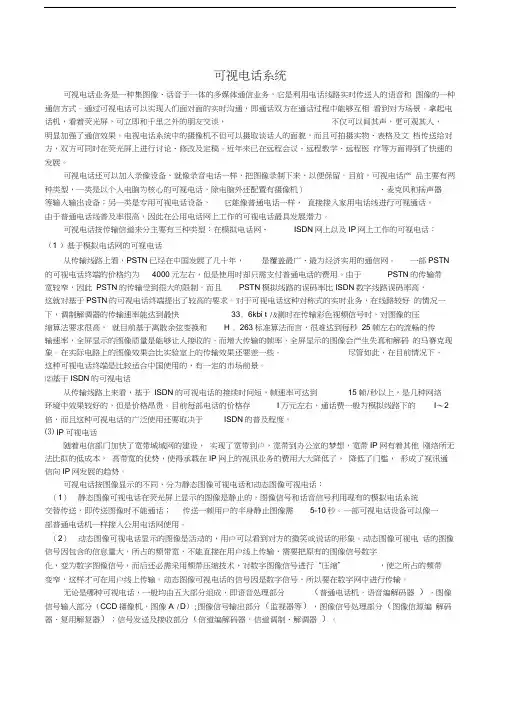

可视电话系统
可视电话系统可视电话业务是一种集图像、话音于一体的多媒体通信业务，它是利用电话线路实时传送人的语音和图像的一种通信方式。
通过可视电话可以实现人们面对面的实时沟通，即通话双方在通话过程中能够互相看到对方场景。
拿起电话机，看着荧光屏，可立即和千里之外的朋友交谈，不仅可以闻其声，更可观其人，明显加强了通信效果。
电视电话系统中的摄像机不但可以摄取谈话人的面貌，而且可拍摄实物、表格及文档传送给对方，双方可同时在荧光屏上进行讨论、修改及定稿。
近年来已在远程会议、远程教学、远程医疗等方面得到了快速的发展。
可视电话还可以加入录像设备，就像录音电话一样，把图像录制下来，以便保留。
目前，可视电话产品主要有两种类型，一类是以个人电脑为核心的可视电话，除电脑外还配置有摄像机）、麦克风和扬声器等输入输出设备；另一类是专用可视电话设备，它能像普通电话一样，直接接入家用电话线进行可视通话。
由于普通电话线普及率很高，因此在公用电话网上工作的可视电话最具发展潜力。
可视电话按传输信道来分主要有三种类型：在模拟电话网、ISDN网上以及IP网上工作的可视电话：（1 ）基于模拟电话网的可视电话从传输线路上看，PSTN已经在中国发展了几十年，是覆盖最广、最为经济实用的通信网。
一部PSTN 的可视电话终端的价格约为4000元左右，但是使用时却只需支付普通电话的费用。
由于PSTN的传输带宽较窄，因此PSTN的传输受到很大的限制，而且PSTN模拟线路的误码率比ISDN数字线路误码率高，这就对基于PSTN的可视电话终端提出了较高的要求。
对于可视电话这种对称式的实时业务，在线路较好的情况一下，调制解调器的传输速率能达到最快33. 6kbi t /&测时在传输彩色视频信号时，对图像的压缩算法要求很高，就目前基于离散余弦变换和H . 263标准算法而言，很难达到每秒25帧左右的流畅的传输速率，全屏显示的图像质量是能够让人接收的，而增大传输的帧率，全屏显示的图像会产生失真和解码的马赛克现象。

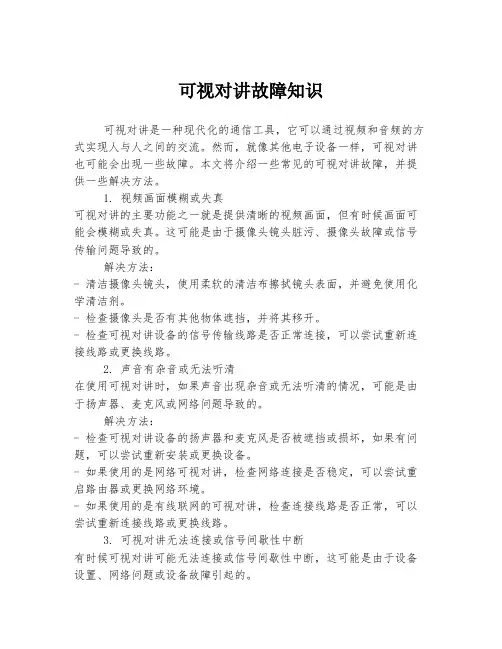

可视对讲故障知识
可视对讲故障知识可视对讲是一种现代化的通信工具，它可以通过视频和音频的方式实现人与人之间的交流。
然而，就像其他电子设备一样，可视对讲也可能会出现一些故障。
本文将介绍一些常见的可视对讲故障，并提供一些解决方法。
1. 视频画面模糊或失真可视对讲的主要功能之一就是提供清晰的视频画面，但有时候画面可能会模糊或失真。
这可能是由于摄像头镜头脏污、摄像头故障或信号传输问题导致的。
解决方法：- 清洁摄像头镜头，使用柔软的清洁布擦拭镜头表面，并避免使用化学清洁剂。
- 检查摄像头是否有其他物体遮挡，并将其移开。
- 检查可视对讲设备的信号传输线路是否正常连接，可以尝试重新连接线路或更换线路。
2. 声音有杂音或无法听清在使用可视对讲时，如果声音出现杂音或无法听清的情况，可能是由于扬声器、麦克风或网络问题导致的。
解决方法：- 检查可视对讲设备的扬声器和麦克风是否被遮挡或损坏，如果有问题，可以尝试重新安装或更换设备。
- 如果使用的是网络可视对讲，检查网络连接是否稳定，可以尝试重启路由器或更换网络环境。
- 如果使用的是有线联网的可视对讲，检查连接线路是否正常，可以尝试重新连接线路或更换线路。
3. 可视对讲无法连接或信号间歇性中断有时候可视对讲可能无法连接或信号间歇性中断，这可能是由于设备设置、网络问题或设备故障引起的。
解决方法：- 检查可视对讲设备的网络设置是否正确，确保设备已经与Wi-Fi或有线网络正确连接。
- 检查网络连接是否稳定，可以尝试重启路由器或更换网络环境。
- 检查可视对讲设备是否需要升级固件，可以尝试更新设备的软件版本。
- 如果问题仍然存在，可能是设备本身存在故障，可以联系售后服务中心寻求专业帮助。
4. 可视对讲设备无法正确显示图像在使用可视对讲时，有时候设备可能无法正确显示图像，这可能是由于设备设置、摄像头故障或软件问题引起的。
解决方法：- 检查可视对讲设备的显示设置是否正确，确保设备已经调整到正确的分辨率和显示模式。
可视对讲系统培训教程
引言概述：正文内容：
一、可视对讲系统的工作原理
1.1音频信号与视频信号的传输
1.2视频信号的编码与解码
1.3视频图像的传输与显示
1.4音频信号的传输与处理
1.5电源供应与线缆连接
二、可视对讲系统的基本操作方法
2.1系统开机与关机
2.2呼叫与接听功能
2.3视频图像的控制与调整
2.4音频信号的控制与调整
2.5系统设置与管理
三、可视对讲系统的高级功能
3.1门禁系统的集成
3.2抓拍功能与存储管理
3.3远程监控与管理
3.4可视对讲与方式APP的关联
3.5多系统联动与互联互通
四、可视对讲系统的故障排除
4.1视频图像无法正常显示
4.2音频信号出现异常
4.3通信连接出现故障
4.4电源供应异常
4.5系统设置与功能问题
五、可视对讲系统的安全与维护
5.1系统安全性的考虑
5.2系统的定期维护与保养
5.3硬件设备的保护
5.4软件系统的更新与升级
5.5人员培训和操作规范的制定
总结：
通过本教程的学习，我们了解了可视对讲系统的工作原理、操作方法以及故障排除等方面的知识。
合理的使用和维护可视对讲系统可以提高安全性和便利性，并为用户带来更好的使用体验。
在今后的实际操作中，我们应当根据具体的需求，合理运用可视对讲系统的功能，保障系统的稳定性和安全性。

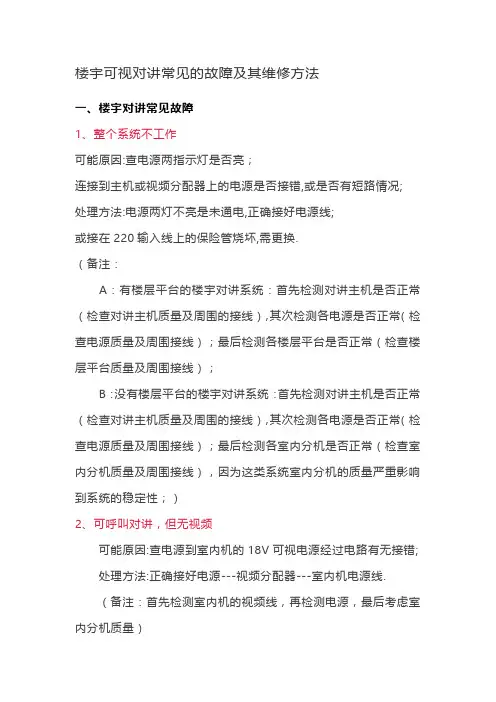

楼宇可视对讲常见的故障及其维修方法
楼宇可视对讲常见的故障及其维修方法一、楼宇对讲常见故障1、整个系统不工作可能原因:查电源两指示灯是否亮；连接到主机或视频分配器上的电源是否接错,或是否有短路情况;处理方法:电源两灯不亮是未通电,正确接好电源线;或接在220输入线上的保险管烧坏,需更换.（备注：A：有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各楼层平台是否正常（检查楼层平台质量及周围接线）；B：没有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各室内分机是否正常（检查室内分机质量及周围接线），因为这类系统室内分机的质量严重影响到系统的稳定性；）2、可呼叫对讲，但无视频可能原因:查电源到室内机的18V可视电源经过电路有无接错;处理方法:正确接好电源---视频分配器---室内机电源线.（备注：首先检测室内机的视频线，再检测电源，最后考虑室内分机质量）3、不可呼叫对讲，视频能开启但无图象可能原因:查电源有无12V输出,门口机上是否有12V对讲电源输入;处理方法:如无12V输出,更换电源控制板上的保险管,或更换电源；正确接好电源至门口机间的电源线（备注：此类故障主要集中在线路上面，其次是楼宇对讲设备的质量上）4、呼叫无振铃声,但有视频图象,可对讲可能原因：查门口机至分机的1号（注：各厂家的线标号不一样）线路是否接好, 及分机本身是否正常,听筒是否挂好;处理方法：更换一台好的分机看是否正常;若不正常检查接线是否正确;5、输入某住户楼层号、房号后,主机有回铃声但相应分机不响铃可视分机无光栅无图像可能原因：解码器楼层号未编好,解码器上各端子与相应的房号不对应;处理方法：按说明书编好解码器楼层号,并区分好解码器上各端子所代表的房号：将连接线正确插上。
二、楼宇对讲常见故障-不能开门1、所有用户均不能开门可能原因：查门口机至电源,门口机至电锁接线是否接好；查开门线路是否接好(直按式系统2号线，数码式3号线)（至电控锁的开门线是2芯线，建议使用0.5平方毫米的护套线，对于开门线的标注各厂家略有不同，没有统一标准）;处理方法:（首先）按接线图正确接好传输线，（并可现场）使用密码开门方式开门测试，若能打开电锁,证明门口机至电锁通道（没问题），门口机至电源通道正常；主线至解码器线路户不能开门（下议）；备注：A、防震接线：多数楼宇对讲采用接线柱或螺丝压接线，防震也是一个关键，部份工程商将对讲主机装于活动的门上，经常随门的开与关而发生震动，这类的问题一般出现在因震动而发生的接触不良；其次是因线路没有处理好，在开与关门时，线路被夹断；不管将对讲主机装于何处，防震及接线一定要处理好，本人建议将对讲主机装于固定死的门上或墙面；B、开门线方式：多数楼宇对讲的开门线（至电控锁线）是从对讲主机接到电控锁上的，这类的接线方式好处多，牢固并可防破坏、开门信号稳定；但也有部份楼宇对讲的开门线是另一种接线，即从对讲主机处接三芯线到系统电源上，再从电源上接两芯线至电控锁上，而一般的楼宇对讲电源都不可能装于门上（多数暗装于门附近的墙面等处），这类的开门问题就可能出现在三个方面：对讲主机、电源、开门线路（现在的电控锁质量较稳定，很少有问题的，所于图略不计），依据本人的经验，又主要集中在电源与开门线上面，遇这类接线，请首先检查这段开门线路，其次考虑更换电源测试，最后才考虑对讲主机，而且这类的接线不善于破坏；）2、部分用户不能开门可能原因：查开门线有无接错或接触不良(数码式系统:分机至解码器的3号线;直按式:查分机至门口机2号线)及分机本身是否正常;处理方法：用替换方式换一台好机看是否正常，若不正常检查接线是否接错。
固定电话维修培训
电话原理及维修技巧拿起手柄后，有时听不到声音，而拉一下手柄螺旋曲线后又正常此故障一般为手柄螺旋曲线内部或手柄螺旋曲线两端与插孔之间接触不良，多为靠手柄一端插口内部弹簧为由于讲话时有水气而发霉生出铜锈引起接触不良。
只要先清理手柄插口弹簧后再更换一根手柄螺旋曲线即可。
2.拿起手柄后耳机和免提喇叭里同时发出声音致使相互干扰并引起啸叫，使通话无法听清楚此故障为叉簧开关的两组触点中有一组接触不良而引起。
只要拆开叉簧开关清理其触点或更换叉簧开关即可。
3.电话挂不断，指示灯微亮且有“沙沙”声此故障多为免提电子开关三极管漏电，常用型号为A42、A92等，用同型号三极管更换即可；也有由于线路板受潮引起该故障的，只要用吹风机将线路板吹干即可。
4.摘机后听到很响的嗡嗡振动声，听不清通话声音此故障为驻极体话筒不良，更换即可。
5.翻盖电话机出现免提失灵或部分按键拨不出此故障多为由于翻盖次数过多导致排线中有一根或几根被折断而引起。
只要将折断的排线接好或更换排线即可。
6.接听正常，但不能拨打电话此故障多为拨号电路中的3.58MHz晶振损坏，更换即可。
（周基）故障现象：通话时，电话机的听筒里出现不规则的杂音。
分析检修：首先应该检查话机听筒里出现的杂音，是来自对方话机还是其自身。
若偶尔在接听电话时有杂音出现，则来自对方话机的可能性最大；如果每次接听电话时听筒里均有杂音，则说明话机自身及线路存在故障。
若确定杂音来自话机自身，应检查听筒与话机连接插头处是否有松动、污物、接触不良现象，话机与电话接线盒处固定螺钉是否松动等。
同时，若话机手柄内的送话器与连接线接触不良，产生虚焊也会造成通话时的杂音，可旋下手柄盖固定螺钉，仔细检查连线各焊点，确保接触良好。
例2 故障现象：在接听电话时，对方讲话的声音很轻。
分析检修：首先应检查话机音量开关是否置于最小处，若音量开关已处最大，而对方的声音仍很轻，则应检查受话器是否有故障。
此时可将受话器从手柄内拆下，将万用表置于R×1档，用表笔触碰受话器两端点，受话器应发出很清脆的“喀喀”响声，声音越大其性能越好，反之则说明其性能很差。
可视对讲系统原理介绍培训讲义
可视对讲系统原理介绍培训讲义一、引言随着科技的不断发展，可视对讲系统已经逐渐普及并应用于各种场合，如住宅小区、办公楼、学校等。
可视对讲系统能够提供语音和视频双向通信，满足人们对安全和便利性的需求。
本讲义将对可视对讲系统的原理进行详细介绍，帮助大家更好地了解该系统的工作原理。
二、可视对讲系统的组成1.室外单元：室外单元通常安装在建筑物入口处或围墙旁边，用于来访者按门铃并与屋内室内机进行通话。
室外单元通常由门铃按钮、摄像头、麦克风和喇叭组成。
2.室内机：室内机通常安装在房屋内部的门口或者需要监控的区域，用户可以通过室内机与室外单元进行通话，并观看室外的视频画面。
同时，室内机还可以进行对讲、监控、开锁等操作。
室内机通常由显示屏、麦克风、喇叭、语音处理模块和控制电路板组成。
三、可视对讲系统的工作原理1.通话功能当来访者按下室外单元的门铃按钮时，室外单元将发送信号给室内机，室内机接收到信号后，开启与室外单元的通话功能。
室内机上的麦克风会采集用户的声音，通过语音处理模块处理后，发送给室外单元。
室外单元上的麦克风会采集来访者的声音，并通过语音处理模块处理后，发送给室内机。
双方可以通过喇叭进行听筒与扬声器的交互，实现双向通话。
2.视频功能室外单元上的摄像头会实时拍摄来访者的画面，并通过视频传输线路将画面传输到室内机上的显示屏上。
用户可以通过显示屏观看来访者的画面，从而判断是否开启门禁。
同时，室内机上的摄像头也可以实时监控室内的画面，用户可以随时查看室内的情况。
3.开锁功能在确认来访者身份后，用户可以通过室内机上的开锁按钮，发送开锁信号给室外单元，实现对门禁的控制。
室外单元上的控制电路板会解析开锁信号，并控制锁具进行解锁操作。
四、可视对讲系统的应用1.住宅小区：住宅小区通常安装可视对讲系统，来访者按门铃后，居民可以通过室内机观看来访者的画面并进行通话，确保安全。
2.办公楼：办公楼通常安装可视对讲系统，来访者到达办公楼后，可以通过室外单元的门铃按钮与办公室内的人员进行通话，由人员确认身份后，决定是否开启门禁。
可视电话门铃
可视电话门铃概述可视电话门铃是一种先进的家庭安防设备，通过将传统的门铃和视频通话技术相结合，为用户提供了便利的安全防护功能。
它可以实时监控家门口的活动，并通过手机或室内显示器与家人或访客进行双向的语音或视频通话。
本文将介绍可视电话门铃的工作原理、功能特点以及应用场景。
一、工作原理可视电话门铃由门铃按钮、室外机和室内机组成。
当有人按下门铃按钮时，室外机会自动启动，并向室内机发送通话请求。
室内机接收到通话请求后，用户可以选择接听通话并与室外人员进行双向语音或视频通话。
室内机通常配备有彩色液晶显示屏，以实时显示室外的情况。
通过无线连接，用户可以轻松地在手机上接听和控制可视电话门铃。
二、功能特点1. 实时监控：可视电话门铃可以利用高清摄像头实时监控家门口的活动，帮助用户随时了解家门口的状况，提供更全面的家庭安全保护。
2. 双向通话：用户无论身处何地，都可以通过手机或室内机与室外人员进行双向语音或视频通话，方便与家人、朋友和送货员沟通。
3. 移动通知：当有人按下门铃时，可视电话门铃会自动发送通知到用户的手机，提醒用户有人来访，并实时推送来访者的照片或视频。
4. 智能识别：可视电话门铃配备有人脸识别技术，可以自动识别家人、朋友和陌生人，方便用户辨别访客身份，提高安全性。
5. 录像存储：可视电话门铃支持视频录制功能，用户可以通过手机或室内机将重要的访客记录下来，以备日后查看或调取证据。
三、应用场景1. 家庭安全：可视电话门铃可以帮助用户随时了解家门口的状况，监控陌生人的活动，提高家庭的安全性。
同时，它也可以与家庭安防系统集成，通过联动报警等功能及时发现异常情况。
2. 快递和外卖配送：在外卖和快递业务兴起的背景下，可视电话门铃为用户提供了方便快捷的收发货服务。
用户可以通过手机与送货员进行交流，提前告知放置位置或给予开门授权，方便快递员进行投递。
3. 长辈关爱：对于年迈的家人，可视电话门铃可以作为一种管道，方便用户与长辈进行定期联系和互动，随时掌握长辈的安全和生活动态。
可视电话百科资料
可视电话可视电话业务是一种点到点的视频通信业务，它能利用电话网双向实时传输通话 双方的图像和语音信号。
由于可视电话能收到面对面交流的效果，实现人们通话时既 闻其声、又见其人的梦想，因此自从概念提出后就受到普遍的好评，人们纷纷对她寄 予厚望。
但是，经过漫长的等待之后，可视电话一直没有得到广泛应用，始终离普通 用户很远很远。
可视电话只是一种炒作吗？如果不是，那么可视电话发展情况如何？ 市场前景怎样呢？ 坎坷几十年 可视电话从概念提出、技术发展到市场启动，经历了种种坎坷和曲折。
尤其在中 国，可视电话市场长期处于雷声大、雨点小的境地，市场迟迟未能启动。
很少有用户 终端经过几十年的研制和发展仍基本停留在书本上，未能获得大规模应用，而可视电 话恰恰就处于这不幸的行列。
早在上个世纪五六十年代就有人提出可视电话的概念，认为应该利用电话线传输 语音的同时传输图像。
1964 年，美国贝尔实验室正式提出可视电话的相关方案。
但 是，由于传统网络和通信技术条件的限制，可视电话一直没有取得实质性进展。
直到 80 年代后期，随着芯片技术、传输技术、数字通信、视频编解码技术和集成电路技 术不断发展并日趋成熟，适合商用和民用的可视电话才得以浮出水面，走向人们的视 野。
编解码芯片技术是可视电话发展的关键 ，没有核心编解码芯片 ，可视电话只能是 无本之木。
语音和图像在传输时， 必须经过压缩编码-解码的过程 解码的过程， 无源之水 、 无本之木 。
语音和图像在传输时 ， 必须经过压缩编码 解码的过程 ， 而芯 片正是承担着编码解码的重任， 只有芯片在输出端将语音和图像压缩并编译成适合通 片正是承担着编码解码的重任 ， 只有芯片在 输出端将语音和图像压缩并编译成适合通 讯线路传输的特殊代码， 讯线路传输的特殊代码 ， 同时在接收端将特殊代码转化成人们能理解的声音和图像 ， 才能构成完整的传输过程 ， 让通话双方实现声情并茂的交流 。
小区智能化系统原理、日常维护和常见故障处理
三、小区弱电智能化系统的 常见故障处理
[案例] 3月22日某小区业主反映其单车被盗，该小区在单
车库安装了固定摄像机监视车库，但查看录像时，发现原 来录像15天的硬盘录像机，只能录像10天，没有记录单车 被盗的录像。
经过调查发现，一个月前该小区多次停电，中心安全员直接关掉 硬盘录像机电源开关（硬盘录像机强制关机），导致30%的硬盘坏道， 录像时间大幅度缩短。
读卡器2
磁力锁控制器
开门
磁力锁
按钮
非接触 IC 卡门禁系统
门禁控制器：（读卡器和控制器集成在一起 ） 负责整个系统的输入、输出信息的处理和储存、 控制等。 验证门禁读卡器输入信息的可靠性，并根据出 入规则判断其有效性，如若有效则对执行部件 发出动作信号。。
车场管理：应用现状
快速道闸
如：深圳第五园、上海燕南园
应用主流品牌：博世、松下、大华
闭路监控：工作原理
视频矩阵：
矩阵就是一个多入多出设备，可以把提供信号源的 设备的任意一路的信号送到任意一路的显示终端上。 解码器：
一般与矩阵控制主机配套使用，主要作用为通过数 据线缆接收来自矩阵主机的控制信号，对主机的控 制码进行解码，放大输出，驱动云台的旋转，以及 变焦镜头的变焦和聚焦。 多画面切割器：
基本维修方法
1、观察法： a）有无虚焊、松脱、烧焦的元器件； b）有无异常的声音；二观察图象效果。 2、静态测量法： a）短路电阻测量法； b）电流测量判断法； C）电压测量判断法。
3、试验法 ：调换相同的元件进行试验
4、对照法 ：对照正常运行的设备接线和元件
弱电维修人员职责 1、熟悉原理、操作和维护 2、巡检、记录、汇报 3、备件、工具管理 4、备件、工具管理 5、编制和实施年、季、月计划 6、对外关系
典型四线制可视对讲门铃的原理分析及检修
典型四线制可视对讲门铃的原理分析及检修典型四线制可视对讲门铃的原理分析及检修近年来，可视门铃对讲系统是智能建筑小区的基本配置。
由于市场不断扩大，可视对讲门铃产品的生产厂家众多，介入该行业的生产商能力参差不齐，所以市场竞争很激烈。
技术的持续改进和新技术的不断引入，使得产品功能岀现多元化，成本会进一步降低，使可视对讲门铃市场继续扩大。
然而书店的工具书对可视对讲门铃的原理及维修方面的介绍少之乂少，、加之各厂家设计方案及原理的保密，使得维修工作者要想得到一份完整的可视对讲门铃原理图更是难上加难，下面以一款别墅型四线制可视对讲门铃为例，介绍其基本原理及维修。
一、4线制可视对讲门铃组成框图4线制可视对讲门铃组成框图如图1所示，共4条传输线，其中红色线为主电源B+（电源正极），黑色线为整机接地线（电源负极），蓝色线为音频传输线（通话声音信号传输线），黃色线为视频传输线（即为图像信号传输线）。
二、可视对讲门铃工作原理1（电源电路原理分析SM8013B内部原理框图如图2所示，电路如图3所示，AC220V的市电通过F1 保险管，经由CXI、L1A抗干扰电路滤除电磁干扰，经过负温度系数的热敬电阻HT1限流，再经4个1N4007 BR1组成的桥式电路整流、C1滤波，电阻R1降压后加到SM8013B的供电端第?脚，为SM8013提供启动电压，电路启动后变压器的副绕组?-?经D1整流，C2滤波为SM8013B提供正常工作电压；同时经过内部的电源检测电路及过压保护电路确认是否过压，过压保护是否应该启动。
山SM8013B的?脚输出端输出正向驱动电流驱动开关管Q1,电阻R4是限流电阻，防止注入Q1正向栅极电流超出控制器所允许的输出电流。
Q1导通截止的频率，直接影响到输出电压的高低。
R7为电流取样电阻，该电阻两端的压降经过R6加载到SM8013的电流取样SENSE第4 脚，不仅可实现脉冲限流，还可限制输出功率。
变压器输出的电压经过D3整流，C5滤波及Rll、R12分压取样，为精密并联稳压器U3 (TL431)提供参考电压，并通过光电隔离方式反馈到SM8013B的第？脚误差放大器输入端，以调节控制输出方波占空比来稳定输出电压。
可视电话原理与维修分析
华为可视电话原理与分析制作：Tomy.yanEMAIL:Tomy.yan@DATA：2005-01-20可视电话原理与分析一、CCD摄像头Array CCD工作原理：摄像头是一个光电转换器组件，它由CCD（电荷转移器件）组成，通常分为点阵式和面阵式。
电路组成：由一个面阵式CCD器件和一个晶体管组成。
工作原理：加到CCD的行列驱动信号和快门信号将其微弱的电信号读出，读出后的电信电路简图一、 驱动板电路1、 CCD 视频放大及A/D 转换电路组成：由A/D 转换IC （IR3Y48A1）U11组成。
工作原理：1、 CCD 模拟视频的输入/CCD IC 的PIN11输入，在IC 路处理输出。
第一路从PIN16粗、细PGA 后进入A/D 据有10位分别从PIN37到PIN412、 与CPU 的通信IC 自身带有时钟发生器、通过组成的IIC 总线与CPU 通信。
PIN36D/A 的解码。
电路简图：D.OUT CLOCKCHIP CONTROL CONTROL PULSEPOW ER DOW N3、CCD驱动电路电路组成：由IC（LR36685）U7及附属电路组成。
工作原理：1、CCD驱动的输出由LR36685输出的POFD（电子快门）信号用于读出速度。
由U7输出的行列驱动信号V2、V4、V3A、V3B、V1A、V1B驱动移位寄存器。
2、CCD驱动的控制输入来自LR38603的控制信号VH1BX、VH3AX、VH3BX、V1X、V2X、V3X、经U7处理后用于CCD的读出控制。
3、U7的电源U7关切换使用，详细情况如下：VMB：用于高电平V2、V4通道。
VL：用于所有的低电平输入通道。
VMA：用于V1A、V1B、V3A、V3BVH：用于V1A、V1B、V3A、V3B的高电平。
VDD：用于输入脉冲。
VOFDH：用于POFD的高电平。
TO LR38603TO CCD电路简图4、CCD 数字信号处理电路组成：由U6（LR38603）及EPROM 及组成。
电话机原理与维修
电话机原理与维修1. 电话机的原理电话机是一种能够进行语音通信的电子通信设备。
它基于电话原理，通过电信号的传输和转换来实现声音的传递。
1.1 传输原理电话机的传输原理是基于模拟信号的传输。
当电话机接通时，话筒会将声音转换为电信号，然后通过电话线路传输到对方的听筒。
在接收端，听筒将接收到的电信号转换为声音。
1.2 信号转换电话机中的信号转换主要包括两个方面：话筒的声音转换为电信号，电信号转换为声音。
•话筒的声音转换为电信号：话筒中使用了电磁感应原理。
当话筒中的薄膜受到声音的压力变化时，会产生相应的磁场变化，进而在线圈中产生感应电流。
•电信号转换为声音：话筒中的听筒采用了电磁激磁原理。
当电信号通过线圈时，会在听筒的磁场中产生力，使得听筒震动，进而产生声音。
1.3 电话线路和交换机电话机之间的通信是通过电话线路和交换机来实现的。
电话线路负责传输信号，交换机负责连接不同的电话机。
电话线路是一种专门用来传输信号的电缆。
它可以将电信号传输到远距离。
交换机是一种用于连接电话机的设备。
它能够根据呼叫的要求，将电话信号从发送方传输到接收方。
2. 电话机的维修电话机在使用过程中可能会出现一些故障，需要进行维修。
以下是一些常见的电话机故障和维修方法：2.1 无法接通当电话机无法接通时，可能是由于以下原因导致的：•电话线路故障：检查电话线路是否连接正常，是否有线路短路或断路的情况。
•交换机故障：如果其他电话机正常工作，那么可能是交换机出现问题。
需要联系电话运营商进行修复。
2.2 无法通话当电话机可以接通但无法通话时，可能是由于以下原因导致的：•话筒或听筒故障：检查话筒和听筒是否正常工作，可以尝试更换新的话筒或听筒。
•电线接触不良：检查电话机内部的连接是否正常，确保各个电线接触良好。
•电源故障：如果电话机是通过电源供电，检查电源是否正常工作，确保电源线连接正常。
2.3 噪音干扰当电话机通话中出现噪音干扰时，可能是由于以下原因导致的：•外部干扰：检查电话机周围是否有其他电子设备产生的干扰，移动电话、电视机等都可能引起噪音。
可视电话、楼宇对讲常见的故障及维修方法
可视电话、楼宇对讲常见的故障及维修方法第一篇：可视电话、楼宇对讲常见的故障及维修方法可视电话、楼宇对讲常见的故障及维修方法2015-02-19一、楼宇对讲常见故障 1.整个系统不工作可能原因:查电源两指示灯是否亮；连接到主机或视频分配器上的电源是否接错,或是否有短路情况;处理方法:电源两灯不亮是未通电,正确接好电源线;或接在220输入线上的保险管烧坏,需更换.（备注：A：有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各楼层平台是否正常（检查楼层平台质量及周围接线）；B：没有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各室内分机是否正常（检查室内分机质量及周围接线），因为这类系统室内分机的质量严重影响到系统的稳定性；）2.可呼叫对讲,但无视频可能原因:查电源到室内机的18V可视电源经过电路有无接错;处理方法:正确接好电源---视频分配器---室内机电源线.（备注：首先检测室内机的视频线，再检测电源，最后考虑室内分机质量）3.不可呼叫对讲,视频能开启但无图象可能原因:查电源有无12V输出,门口机上是否有12V对讲电源输入;处理方法:如无12V输出,更换电源控制板上的保险管,或更换电源；正确接好电源至门口机间的电源线（备注：此类故障主要集中在线路上面，其次是楼宇对讲设备的质量上）4.呼叫无振铃声,但有视频图象,可对讲可能原因:查门口机至分机的1号（注：各厂家的线标号不一样）线路是否接好, 及分机本身是否正常,听筒是否挂好;处理方法:更换一台好的分机看是否正常;若不正常检查接线是否正确;5.输入某住户楼层号、房号后,主机有回铃声但相应分机不响铃可视分机无光栅无图像可能原因:解码器楼层号未编好,解码器上各端子与相应的房号不对应;处理方法:按说明书编好解码器楼层号，并区分好解码器上各端子所代表的房号;将连接线正确插上.（备注：也应考虑输入错误号码！）二、楼宇对讲常见故障-不能开门1.所有用户均不能开门可能原因：查门口机至电源,门口机至电锁接线是否接好；查开门线路是否接好(直按式系统2号线，数码式3号线)（至电控锁的开门线是2芯线，建议使用0.5平方毫米的护套线，对于开门线的标注各厂家略有不同，没有统一标准）;处理方法:（首先）按接线图正确接好传输线，（并可现场）使用密码开门方式开门测试，若能打开电锁,证明门口机至电锁通道（没问题），门口机至电源通道正常；主线至解码器线路户不能开门（下议）；备注：A、防震接线：多数楼宇对讲采用接线柱或螺丝压接线，防震也是一个关键，部份工程商将对讲主机装于活动的门上，经常随门的开与关而发生震动，这类的问题一般出现在因震动而发生的接触不良；其次是因线路没有处理好，在开与关门时，线路被夹断；不管将对讲主机装于何处，防震及接线一定要处理好，本人建议将对讲主机装于固定死的门上或墙面；B、开门线方式：多数楼宇对讲的开门线（至电控锁线）是从对讲主机接到电控锁上的，这类的接线方式好处多，牢固并可防破坏、开门信号稳定；但也有部份楼宇对讲的开门线是另一种接线，即从对讲主机处接三芯线到系统电源上，再从电源上接两芯线至电控锁上，而一般的楼宇对讲电源都不可能装于门上（多数暗装于门附近的墙面等处），这类的开门问题就可能出现在三个方面：对讲主机、电源、开门线路（现在的电控锁质量较稳定，很少有问题的，所于图略不计），依据本人的经验，又主要集中在电源与开门线上面，遇这类接线，请首先检查这段开门线路，其次考虑更换电源测试，最后才考虑对讲主机，而且这类的接线不善于破坏；）2.部分用户不能开门可能原因:查开门线有无接错或接触不良(数码式系统:分机至解码器的3号线;直按式:查分机至门口机2号线)及分机本身是否正常;处理方法:用替换方式换一台好机看是否正常, 若不正常检查接线是否接错.（备注：部份用户开不了锁，一般问题主要出现在三个方面：线路、室内分机、楼层平台；首先应检查该台不能开门的分机，看是否有接线不良的现像（以前能用，不可能接错的，只会出现接触不良）用万能表可搞定；其次考虑该本室内分机质量故障，更换相同型号的室内分机测试（小注：分机自带解码的，需重新编地址码），在本单元其它用户处借一台室内分机即可搞定测试；最后考虑楼层平台故障，同样采用相同型号的楼层平台测试（小注：多数楼层平台有地址码，需重新编码）；）（备注：没有楼层平台的楼宇对讲系统，一般不可能出现部份用户不能开门！一旦出现，都是全部用户不能开门使用等严重情况，解决方法：断开所有接线，然后按对讲工程接线图，从新一户户接入楼宇对讲系统，重新调试方可解决；如偶尔有部份用户不能使用，一般都是室内分机故障，请更换室内分机即可；）三、通话问题1.全部用户分机不能对讲可能原因:查门口机至解码器及解码器至用户分机音频线（解码器也归类于楼层平台）（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错及接好;处理方法:按接线图正确接好传输线.2.某个用户分机不能对讲可能原因:解码器输出端口至用户分机音频线（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错处理方法:按接线图正确接好传输线.3.全部用户分机不能对讲可能原因:查门口机至解码器及解码器至用户分机音频线（解码器也归类于楼层平台）（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错及接好;处理方法:按接线图正确接好传输线.4.某个用户分机不能对讲可能原因:解码器输出端口至用户分机音频线（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错处理方法:按接线图正确接好传输线.（备注总结：如果是新装、调试楼宇对讲系统，首先的方法是按工程接线图接线各设备连线，并编好各设备的地址码，其次是再检测一次各接线是否正确，最后再通电测试，在测试中常用的检测方法是：检测接线是否正确，牢固否、检测地址码是否正确、检查相关设备是否存在质量故障；如果是维修、更换楼宇对讲系统，首先应考虑线路故障，检查是否接触良好，有无断线（一般不可能出现接错），有无断短路情况，使用万能表即OK；其次才考虑设备故障，采用更换相同型号、功能的设备替换测试）5.对讲有电流声可能原因:查系统是否有干扰源，音频线是否接好;处理方法:正确接线，或更换一台电源试试.（最好是根据供货商工程技术师的指导操作！除了检查外界的干扰，还可以考虑适当调整相关音量等方法）注；一般的开关电源为12V、18V，多数为3A，只有极少数做到5A以上，一般18V的开关电源做到3.5A就非常不错了。
可视对讲常见故障排除方法
系统常见故障排除方法一、主机按键无作用（1）检查系统电源供电是否正常，所提供的电压、电流能否满足系统要求，正常DC13.4—15V范围内.电源线太细传输距离远,系统负载过大也会造成拉低电压使主机无法正常工作。
（2）将主机主干线、联网线、视频线拨下，只保留电源线如主机正常则说明主机本身基本正常，请检查其它设备和线路。
（3）测试主机至解码器的各个端口的正常电压和信号，与不正常时的进行比较，采用分段替换方式找出故障点。
二、主机呼不通任何分机或呼通断线（1）检查主干线各输出端口信号、电压；（2）检查主机编码是否正确是否发生有重码现象，特别注意出厂自动对应码与后面修改码发生的重码现象；（3）检查主干线连接是否正确；（4）线径是否符合系统需求，线材本身有无质量问题；（5）是否有主设备损坏；（6）线路长的或最远处的分机呼通就断线，能呼通但无对讲很明显为供电不足造成。
三、故障排除方法和要点（1）要排除故障首先要对系统充分了解，例如系统工作电压、电流、信号控制方式。
各输出端口作用，设置编程，合理配置数量，传输方式、传输距离、传输环境，设备使用坏境、安装标准，接线工艺及与系统配套使用的设备技术要求；（2）合理的故障排除方法，会大大提高维护效率，一般采取分段、分级、替换、缩小范围方式，将故障范围缩小和确定在某一设备上面，让正常的设备使用，再排除故障。
在排除过程中，重要设备、唯一的设备必须保证是好的，再向外查找，特别要注意的是系统参数设置，故障现象有无规律性，时间性。
属全部或是个别；（3）分析要全面，重复出现的故障要找出原因，要有纠正预防措施，维护过程中如有疑问及时咨询，确保系统正常运行。
四、与开锁有关的故障（1）首先要检查开锁信号控制方式，电锁本身的工作方式，供电电压、电流、连线是否正确，所选用的电锁和电源是否能配套使用；（2）检查系统属个别不能开锁或全部不能开锁，整单元不能开锁请检查主干线开锁信号线的电压可分段断开测试直至找到故障点，某层不能开锁请检查该层解码器，可通过替换方式来确定。
监控系统故障维修与电话机的故障维修方法
监控系统故障维修与电话机的故障维修方法第一篇：监控系统故障维修与电话机的故障维修方法监控系统故障维修与维护监控系统常见问题解答-分割器１．电源工作不正常，引起分割器锁机。
更换电源。
２．接入BNC头视频线接触不良，造成画面跳动。
３．由于误设程序，造成分割器工作混乱，重新设置。
４．使用录像时接错回放口，无法回放。
５．使用单工分割器是只能录而无法回放的。
双工，半双工才行。
监控系统常见问题解答-矩阵１．编程是否正确，有无遗漏之处。
A.使用分控键盘时，对监视器的分配和授权的编程是否正确。
B.设置报警监控和录像时，有否正确连接报警设备。
编程是否合理（相关设备的数据冲突）。
C.连接外部受控设备。
如快球、解码器、报警设备，要注意说明书所提供的数据端口。
正确连接和编程。
２．矩阵的故障a.开机无显示，请查看保险丝。
B.32路以上矩阵箱开机无显示，查看插板自查发光二极管工作是否正常。
不正常时，重插该板。
C.某路无输出时，可调换一路正常的画面，以便查看是矩阵问题还是其它问题。
D.控制失效，请查看是否接对控制端口，受控器有否编码；更换另一端口试一试。
监控系统常见问题解答-摄像机１．无图像输出a.检查电源是否接好，电源电压是否足够。
B.BNC接头或视频电缆是否接触不良。
C.镜头光圈有否打开。
D.视频或直流驱动的自动光圈镜头控制线是否接对。
２．图像质量不好a.镜头是否有指纹或太脏。
B.光圈有否调好。
C.视频电缆接触不良。
D.电子快门或白平衡设置有无问题。
E.传输距离是否太远。
F.电压是否正常。
G.附近是否存在干扰源。
H.在电梯里安装时要与电梯保证绝缘免受干扰。
i.CS接口有否接对。
监控系统常见问题解答-解码器解码器１．接通电源，电源指示灯不亮。
A.检查电源有否加到接线柱。
B.检查电源保险丝是否损坏。
２．通电即烧保险a.检查接线端子的公共端（com）有没有错。
B.检查云台输出电压选择有否选对。
３．电源灯亮但无法控制a.信号线是否接对。
