浅谈土木工程的应用软件上课讲义

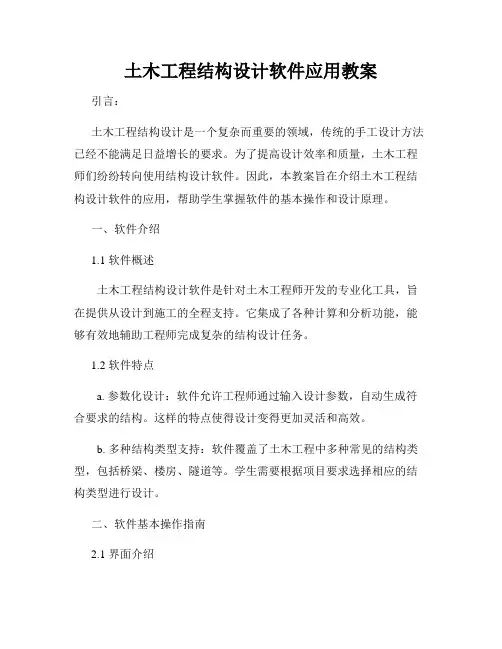

土木工程结构设计软件应用教案
土木工程结构设计软件应用教案引言：土木工程结构设计是一个复杂而重要的领域，传统的手工设计方法已经不能满足日益增长的要求。
为了提高设计效率和质量，土木工程师们纷纷转向使用结构设计软件。
因此，本教案旨在介绍土木工程结构设计软件的应用，帮助学生掌握软件的基本操作和设计原理。
一、软件介绍1.1 软件概述土木工程结构设计软件是针对土木工程师开发的专业化工具，旨在提供从设计到施工的全程支持。
它集成了各种计算和分析功能，能够有效地辅助工程师完成复杂的结构设计任务。
1.2 软件特点a. 参数化设计：软件允许工程师通过输入设计参数，自动生成符合要求的结构。
这样的特点使得设计变得更加灵活和高效。
b. 多种结构类型支持：软件覆盖了土木工程中多种常见的结构类型，包括桥梁、楼房、隧道等。
学生需要根据项目要求选择相应的结构类型进行设计。
二、软件基本操作指南2.1 界面介绍土木工程结构设计软件的界面通常由多个视图组成，包括3D模型、设计参数表、计算结果等。
学生需要熟悉各个视图之间的切换和交互方式。
2.2 创建模型a. 导入工程图纸：学生需要将工程图纸导入软件中，以便进行后续的建模和分析。
b. 绘制结构：根据设计要求，在软件中绘制出结构的几何形状，并设置材料和截面属性。
2.3 设计参数输入学生需要根据具体项目要求，输入相应的设计参数，比如荷载、抗震要求等。
软件会根据这些参数进行结构计算和优化。
2.4 结果分析与评估学生需要仔细分析软件生成的结果，包括构件尺寸、应力分布等。
根据分析结果，进行必要的调整和优化。
三、典型案例分析3.1 桥梁设计以桥梁设计为例，分析软件在桥梁结构设计中的应用。
学生可以通过添加桥梁的几何形状、设置荷载和限制条件，迅速得到一个经过优化的桥梁设计方案。
3.2 大楼设计以高层建筑设计为例，演示软件在大楼结构设计中的应用。
学生可以根据楼层布局和设计要求，生成满足力学和建筑要求的结构设计方案。
四、实践操作4.1 给定案例学生进行实践操作时，可以根据教师给定的案例进行设计。
《土木工程CAD应用》教学大纲
《土木工程CAD应用》教学大纲土木工程CAD应用教学大纲一、课程介绍本课程旨在通过教授土木工程CAD应用的基本原理和技能，培养学生在土木工程实践中运用CAD软件进行设计和分析的能力。
通过理论教学和实践操作，学生将能够熟练运用CAD软件完成土木工程相关任务。
二、教学目标1. 理解土木工程CAD应用的基本原理和概念；2. 掌握主流土木工程CAD软件的使用方法和技巧；3. 学会CAD软件在土木工程设计和分析中的应用；4. 培养学生的团队合作、问题解决和创新能力。
三、教学内容1. CAD软件基本概念和操作介绍；2. 绘图工具和命令的使用；3. CAD中的图形编辑和修改；4. CAD在土木工程设计中的应用；5. CAD在土木工程分析中的应用；6. CAD软件辅助设计和自动化方法。
四、教学方法1. 理论教学：通过课堂讲解和示范，介绍CAD软件基本原理和操作技巧；2. 实践操作：安排实际案例和练，让学生亲自操作CAD软件完成设计和分析任务；3. 小组讨论：组织学生分组进行案例分析和设计，促进团队合作和问题解决能力的培养；4. 实地考察：组织学生参观土木工程项目现场，加深对CAD 应用实践的理解和认识。
五、评估方式1. 学生课堂表现：包括课堂积极参与、作业完成情况等，占比30%；2. 实践操作成果：根据学生完成的作业和实验报告进行评估，占比40%；3. 期末考试：综合考察学生对CAD应用的理解和掌握程度，占比30%。
六、教材和参考资料1. 主教材：《土木工程CAD应用教程》；2. 参考资料：- 《Civil Engineering and CAD Software》；- 《CAD Applications in Civil Engineering》；- 相关的CAD软件使用手册和教学资源。
以上是《土木工程CAD应用》教学大纲的主要内容，通过本门课程的学习，学生将能够掌握土木工程CAD软件的基本原理和技能，为将来的土木工程实践打下坚实的基础。
土木工程CAD+天正建筑(第一讲)ppt课件
完整版ppt课件
28
在AutoCAD2010中完成正五角星的绘制
正五角星边长为500
命令: _line 指定第一点: 指定下一点或 [放弃(U)]: @500,0 指定下一点或 [放弃(U)]: @500<216 指定下一点或 [闭合(C)/放弃(U)]: @500<72 指定下一点或 [闭合(C)/放弃(U)]: @500<288 指定下一点或 [闭合(C)/放弃(U)]: c
土木工程CAD+天正建筑
完整版ppt课件
1
第一章 引 论
1．1 概述
什么是CAD？
CAD (Computer Aided Design)——计算机辅助设计 英文缩写。
完整版ppt课件
2
1．1 概述
CAD的目的和意义
设计工作的特点
创造性工作和重复性工作
CAD技术是要发挥人的创造性、利用计 算机的快速和精确的特点
中单击“关闭”按钮，可以关闭当前图形文件。如果当前图 形没有存盘，系统将弹出AutoCAD警告对话框，询问是否保
存文件。
二、 AutoCAD 2010的文件操作 新建文件 保存文件 打开文件 关闭文件
完整版ppt课件
22
新建文件
选择“文件”|“新建”命令(NEW)，或在“标准”工具栏中单击“新建” 按钮，可以创建新图形文件，此时将打开“选择样板”对话框 。
应用较早、发展最快。现阶段土木工程设计应 用CAD出图已是基本要求。应用于工程规划、设计、 施工管理。
完整版ppt课件
5
1．2 CAD在土木工程中的应用
2．CAD在规划中的应用
规划信息管理系统
用于规划信息的存储、查询和管理。
土木工程CAD技术基础AutoCAD应用技术PPT课件
第36页/共73页
4.4.4.1 ObjectARX AppWizard的安装
分为3步 1. 关闭VC++； 2. 运行ObjectARX安装目录下
utils\ObjARXWiz\子目录中的 ArxWizards.msi文件 3. 根据提示一步一步地完成安装
37
第37页/共73页
AddIn
38
第38页/共73页
4.4.4.2 ObjectARX AppWizard的使用
演示3：使用ObjectARX AppWizard建立 应用程序
分为以下5步
1. 在VC++中新建ObjectARX项目，名称为 test
选项全部采用缺省
2. 查看自动生成的源程序
39
第39页/共73页
3. 利用AddIn中的ObjectARX Command添 加1条命
前缀
所需的程序库
AcRx acad.lib, rxapi.lib, acrx17.lib
AcEd acad.lib, rxapi.lib, acedapi.lib, acrx17.lib
AcDb acad.lib, rxapi.lib, acdb17.lib, acrx17.lib
AcGi acad.lib, rxapi.lib, acdb17.lib, acrx17.lib
void initApp(); void unloadApp(); void firstARX();
void initApp(){
acedRegCmds->addCommand(
L"firstARX_Commands",
//命令组名
L"firstARX",
土木工程计算机软件应用课程设计
土木工程计算机软件应用课程设计
1. 概述
土木工程计算机软件应用是土木工程专业中必修的一门课程，它主要涉及土木工程领域中的计算机软件及其应用。
本课程针对学生的实际需求和能力水平，着重强化软件实践操作、应用问题分析与解决、设计与优化能力的培养。
课程设计是本门课程的重要组成部分，通过课程设计，学生能够全面系统地运用本课程所学知识实施专业性项目，提高学生的综合能力。
2. 课程设计目标
本课程设计的目标是：
•深入理解土木工程计算机软件的应用；
•熟练掌握相关计算机软件的使用及工程实际问题的解决；
•创新性地运用所学知识，提高解决问题的能力；
•发扬实践创新精神，增强综合素质。
3. 课程设计内容
1.掌握一种土木工程计算机软件
–选择一种适用于课程设计的土木工程计算机软件，例如AutoCAD、Revit、Ansys等；
–熟悉该软件的基本操作和使用方法；
2.基于软件完成一个实际工程项目
–选择一个合适的工程项目，例如房屋设计、桥梁设计、道路设计等；
–建立工程项目模型，并进行模拟计算；
–分析计算结果，并提出改进意见；
1。
ansys土木工程应用1.ppt
• 为什么需要有限元分析？ • 减少模型试验的数量
–计算机模拟容许对大量的假设情况进行快速 有效的试验。
• 模拟不适合在原型上试验的设计。
–例如：器官移植，比如人造膝盖。
• 概要:
–节省费用 –节省时间… 缩短产品开发时间! –创造出更可靠、高品质的设计
有限元分析与ANSYS
以及多组份流。 – 应用：航空航天，电子元件封装，汽车设计。 – 典型的物理量是：速度，压力，温度，对流换热系数。
有限元分析与ANSYS - 关于ANSYS
流体分析
• 声学分析
– 用于模拟流体介质和周围固体的相互作用。 – 例如：扬声器，汽车内部，声纳 – 典型的物理量是：压力分布、位移和自振频率。
B. 关于 ANSYS
• ANSYS是一个完整的FEA软件包，它适合世界范围各个工
程领域的工程师们使用:
– 结构分析
– 热分析
– 流体分析，包括CFD（计算流体动力学）
– 电 / 静电场分析
– 电磁场分析
• ANSYS在部分工业领域中的应用如下：
– 航空航天 – 汽车工业 – 生物医学 – 桥梁、建筑
有限元分析与ANSYS - 关于ANSYS
电磁分析
• 电磁分析用于计算电磁装置中的磁场 • 静态磁场及低频电磁场分析
– 模拟由直流电源，低频交流电或低频瞬时信号引起的磁场。
– 例如：螺线管制动器、电动机、 变压器
– 磁场分析中考虑的物理量是： 磁通量密度、磁场密度、磁力 和磁力矩、阻抗、电感、涡流、 能耗及磁通量泄漏等。
PCELURAESNRPTEAOCTDIEVAPRDEESSAD:EPAEGRUSAPSECATRBIRAVIJAB返回
CAE土木工程应用交流.ppt
曙光信息产业（北京）有限公司 技术支持中心 陈伟 chenwei@
2010年6月29日
一、CAE高性能计算简介
什么是CAE/CFD
• CAE（Computer Aided Engineering）
– 即计算机辅助工程 ，广义的CAE应该包括计算 机辅助于工程和产品研发的所有方面，我们通 常提到的CAE仅包括计算结构力学
– DANSYS, 使用两台机器，每台机器两个CPU Unix/Linux:
ansys110 –dis –machines node01:2:node02:2 < input.dat > output.dat
• CFD（Computational Fluid Dynamics）
– 即计算流体力学
分析的过程
前处理
采用各种CAD工具，建立几何 模型，划分计算网格 （在工作站上进行）
后处理
显示计算结果，评估产品性能 （在工作站上进行）
求解
指定荷载和边界条件，提交给计算服务器进行分析
应用的领域
• 结构
– 隐式分析：求解静力、 模态、屈曲等问题 – 显式分析：求解碰撞、 冲击、接触等问题
Server or Cluster
FLUENT Customer H/W Trends
• • Significant shift to LINUX clusters over the past 3-4 years
– Migration from UNIX servers
Large installed base on Windows
ANSYS Workbench自动 进行分析，定义接触
在ANSYS Workbench 环境中查看应力云图
《土木工程通用软件应用》课程简介及教学大纲70.doc
《土木工程通用软件应用》课程简介及教学大纲— '课程简介课程编号：20110041课程名称：土木工程通用软件应用开课学院：土木系学时：32类别：专业必修课先修课程：三大力学、混凝土结构设计、土力学与地基基础课程简介：《土木工程通用软件应用》是土木工程专业的必修主干专业课。
本课程是一门理论与实践紧密结合的课程，其主要内容有：PMCAD平面辅助设计软件、SATWE高层建筑结构空间有限元分析软件、墙梁柱施工图软件、JCCAD基础设计软件、LTCAD楼梯设计软件、MIDAS/CIVIL简要介绍等。
本课程的教学目的是培养学生综合运用所学知识，利用计算机软件解决专业问题的能力，该课程具有较强的实践性。
Course Code: 20110041Name of Course: The application of civil engineering general softwareSchool: Civil EngineeringCredit Hours: 32Required of Elective: Required coursePrerequisite: Material mechanics,Structural mechanics, Concrete design,Soil mechanics and geotechnical engineeringIntroduction:《The application of civil engineering general software》is the main civil engineering professional compulsory specialized courses.This course is a closely integrated theory and practice course, the main contents are: PMCAD graphic-aided design software, SATWE high-rise building structure finite element analysis software, wall-beam drawings software, JCCAD based design software, LTCAD the stairs design software. MIDAS / CIVIL brief introduction.二' 课程教学大纲1. 课程编号：201100412. 课程类别：专业必修课3. 开课学期：第七学期4. 适用专业：土木系考核方式：考试Purpose of this course is to make students use the computer software to solveprofessional problems.The course has a strongpractical.6. 先修课程：三大力学、混凝土结构设计、地基与基础工程 7. 课内总学时：32 8. 实验/上机学时：0 9. 执笔人：王轶霞1. 课程教学目的《土木工程通用软件应用》是土木工程专业的一门主干专业课程，本课程主 要包括了 PKPM 软件和MIDAS/CIVIL 软件的运用。
《土木工程应用软件》课程大纲
《土木工程应用软件》课程大纲课程代码CV440课程名称中文名：土木工程应用软件英文名：Application Software in Civil Engineering课程类别专业课修读类别必修学分 2 学时32 开课学期第7学期开课单位船舶海洋与建筑工程学院土木工程系适用专业土木工程专业先修课程《高等数学》、《线性代数》、《弹性力学及有限元》、《结构力学》、《结构概念设计》、《混凝土结构原理》、《钢结构基本原理》教材及主要参考书1.徐赵东编著，土木工程常用软件分析与应用，中国建筑工业出版社，2010，ISBN 978-7-112-11830-42.爱德华·L·威尔逊(美) 著，结构静力与动力分析（中译本），中国建筑工业出版社，2006，ISBN: 7-112-07901-2一课程简介《土木工程应用软件》是为土建类土木工程专业开设的一门专业应用类课程。
它主要内容包含土木工程设计的基本原理和过程、土木工程设计类应用软件，典型土木工程类软件的使用及重点结构问题的软件处理过程。
本课程是与当前土木工程发展现状和最新计算机技术相结合的重要的专业应用类课程。
通过该课程的学习，学生应能熟练掌握土木工程软件应用中的基本概念、基本理论和基本方法，并能对目前常用的基本土木工程应用软件，掌握其基本原理和结构专业设计方面的实用性操作。
培养学生利用专业理论知识，结合实际工程进行土木工程的软件应用，开阔视野，增强动手能力和创新思维能力。
二本课程所支撑的毕业要求本课程支撑的毕业要求及比重如下：序号毕业要求指标点毕业要求指标点具体内容支撑比重1 毕业要求5.2 具有至少应用一种土木工程方面的大型分析软件能力，并了解工程适用性。
50%2 毕业要求5.3 具有综合应用现代信息技术与工具进行复杂土木工程分析和研究的能力。
50%1. 本课程内容与毕业要求指标点的对应关系教学内容毕业要求指标点理论教学第一章土木工程应用软件概述毕业要求5.2 第二章有限元计算概述毕业要求5.2 第三章软件工程基本原理毕业要求5.2 第四章土木工程应用软件的实践过程与关键步骤毕业要求5.2 第五章复杂空间钢结构中的软件应用问题毕业要求5.2实践教学掌握1-2门主要土木工程应用软件的上机操作毕业要求5.3 通过具有工程背景大作业分类设计以及工程师进课堂环节，实现理论与工程实践的紧密结合毕业要求5.32. 毕业要求指标点在本课程中的实现路径本课程通过设立若干课程目标来实现对毕业要求指标点的支撑。
浅谈土木工程的应用软件
建筑设计院、勘察院、规划院招聘首选网站土木工程应用软件FE-DESIGN产品:FE-Design Tosca v5.0 for LINUX 1CDFE Design Tosca v5.0 1CD(用于有限元模型的非参数结构优化，稳定快速的算法，并且支持多种用户界面。
适用多种操作系统)C.A.T.S产品：Cats 2002 incl update 203 and CatsCalc R2-ISO 1CD（(用于建筑设计中加热、通风、管道、电工等等系统的设计及优化)UGMT产品:UGMT buildingEXODUS v4.0 WiN32 1CD(应用于建筑、海上作业、航空航天领域的消防安全分析设计软件)Bentley产品:Bentley.Architecture.v8i.XM.v8.11.05.46 1CD(提供了直觉化的使用者介面，强大的专业工具，以及符合建筑专业需求的标准零件库，在整个由设计概念到施工图的流程中，随时产生您需要的书图报表)Bentley AutoPLANT 2004 Edition 中文版1CD（三维工厂设计软件）Bentley AutoPlant 97 EQUIPMENT_C中文用户手册Bentley.AutoPlant.Structural.v08.06.00.11 1CD（(厂房等建筑)结构的设计, 分析, 与资料归挡工具;用于钢材, 混凝土, 土木工程等结构）Bentley AutoPIPE 09.01.00.27 1CDBentley.AutoPipe.XM.v09.00.00.08 1CD（管道设计与分析软件, 可计算管道在流体静态受力与动态冲击作用下的应变,流体与管道之间的相互作用力）Bentley.Building.Electrical.Systems.XM.v08.09.04.12 1CD（建筑电气系统，须先安装TriformaXM v08.09.03.XX）Bentley.Building.Mechanical.Systems.XM.v8.09.04.72 1CD（建築設計、工程與分析系統，需选安建筑设计院、勘察院、规划院招聘首选网站装MicroStation.TriForma.v8.05.03.70）Bentley.Cadastre.v08.09.04.71.for.Microstation.XM 1CDBentley CloudWorx v03.00.01.49 1CD(将3D激光扫瞄所完成的测量数据汇入MicroStation及AutoCAD，使得您能在CAD程序中参照完整而精确的3D测量数据，快速的进行您的设计工作)Bentley.Microstation.Descartes.V8i.XM.v8.11.05.25 1CD(地图绘制、视觉化以及图形矢量化的专业解决方案)Bentley Explorer 2004 Edition v8.5 1CD(模型浏览)Bentley FlowMaster v08.01.071.00 1CDBentley HV AC v8.05.02.20 1CD(在MicroStation TriForma V8工程模块下的先进HV AC 管线配置系统)Bentley HV AC 2004 1CD（在MicroStation TriForma V8 工程模块下的先进HV AC 管线配置系统）Bentley.Hammer.XM.v08.09.400.34 1CD（水锤和瞬态分析软件）Bentley Geopak Rebar v08.08.03.27 1CD(加固混凝土设计和工程安排工具) Bentley Geopak Civil Engineering Suite v8-2004 Edition 1CD (关于城市建设方面，具有桥梁、排水系统、道路、等模板)Bentley.Geopak.Civil.Engineering.08.08.02.40 1CDBentley.GeoGraphics.v8.05.01.09 1CD(将MicroStation工业标准资料的获取及编辑工具, 完整的资料库界面及空间分析功能完美地结合在一起,提供制作、管理与发布地理工程咨询完整功能的作业平台)Bentley.Ifill.v08.09.04.02.For.Microstation.XM 1CDBentley InRoads 2004-ISO 1CDBentley.InRoads.Suite.2004.Edition-ISO 中文版1CDBentley.InRoads.Suite.v8i.XM.v8.11.05.47 1CD（土木工程项目的完整解决方案）Bentley.InRoads.Suite.XM.Edition.v8.09.03.06 1CDBentley InRoads Group v8.11.05.47 1CDBentley.Civil.Extension.For.InRoads.XM.v08.09.06.30 1CD（世界级领先的土木建筑设计院、勘察院、规划院招聘首选网站工程基础设施设计软件解决方案）Bentley.IRASB.XM.v08.09.04.49 1CD（专门处理文件转换、变更及复原的工具）Bentley.Jpeg2000.Support.for.MicroStation.v2.0 1CD（BENTLEY MicroStation 的插件）Bentley.Map.v8i.XM.v8.11.05.26 1CD（全功能地图(GIS)制作工具，包含绘制、计划、设计、建立等制作需求的管理功能,需安装Triforma XM v08.09.03.XX软件）Bentley.MAPscript.XM.v08.09.04.04 1CDBentley.MicroStation.J.v07.01.05.03 1CDBentley.Microstation.Triforma.XM.v08.09.04.92 1CD （是易用高效的建筑模型软件，它为建筑设计和绘图生产提供了先进的、完整的途径）ponents.v8i.XM.v8.11.05.36 1CDponents.v08.09.05.50.for.Triforma.XM 1CDBentley MicroStation TriForma v8.2004 Edition 1CD (是易用高效的建筑模型软件，它为建筑设计和绘图生产提供了先进的、完整的途径)Bentley.MicroStation.v8i.XM.v8.11.05.17 1CD(MicroStation 是美国Bentley Systems用以作为建筑、土木工程、交通运输、厂房设计、各式的生产设备管理、政府部门、公用事业和电信网络等解决方案的核心)Bentley.Microstation.2004.v08.05.02.55 1CD（重量级的电脑辅助设计类软件，被广泛的运用与建筑设计、军事、结构设计领域）Bentley MicroStation v8 2004 Edition-ISO 1CD (AUTOCAD功能相当，直接读写AutoCAD 2004 版DWG,PDF 直接输出)Bentley MicroStation v8 中文使用手册Bentley.Microstation.Architecture.XM.v08.09.04.30 1CDBentley.Microstation.GEOPAK.Civil.Engineering.Suite.XM.v08.09.06.30 1CD Bentley.Microstation.GEOPAK.Site.XM.v08.09.06.30 1CD（为场地设计提供了一个可视化的交互环建筑设计院、勘察院、规划院招聘首选网站境，项目面向网站设计版本）Bentley.Microstation.GEOPAK.Survey.XM.Edition.v08.09.06.30 1CD（为场地设计提供了一个可视化的交互环境，测量应用版本）Bentley.Civil.Extension.for.Geopak.XM.v08.09.05.36 1CD（须先安装Bentley.Microstation.Architecture.XM.v08.09.04.30）Bentley.Civil.Extension.For.InRoads.XM.v8.09.03.06 1CDBentley.Microstation.Geopak.Civil.Engineering.Suite.XM.v08.09.05.36 1CD Bentley.MicroStation.GeoGraphics.v8.05.02.11 1CDBentley MicroStation GeoGraphics v8.2004Edition 1CD(将MicroStation工业标准资料的获取及编辑工具,完整的资料库界面及空间分析功能完美地结合在一起)Bentley.Microstation.Prerequisite.Pack.v8.09.04.01 1CDBentley.Microstation.Structural.XM.v08.09.04.39 1CDBentley.MicroStation.Web-Drop.v8.05.02.09 1CDBentley.Microstation.XM.v8.09.04.51 1CD（用以做为建筑、土木工程、交通运输、工厂设计、各式的生产设备管理、政府部门、公用事业和电讯网路等解决方案的核心）Bentley.Microstation.XM.Architectural.v8.09.02.53 1CD（辅助设计类软件，运用于建筑设计、军事、结构设计领域）Bentley.Microstation.XM.Google.toolkit.v8.09.02.77 1CDBentley MX International v08.05.00.80-ISO 1CDBentley MX 2004 Edition 1CD(提供以線串(string)為基礎的土木工程解決方案，涵蓋道路、鐵路與整地設計)Bentley.MX.v8.05.02.02 1CDBentley OpenPlant PowerPID v8i 08.11.05.27 1CDBentley.Parametric.Cell.Studio.v8.05.03.13 1CDBentley.PlantSpace.Design.Series.XM.v08.09.04.34 1CDBentley.PlantWise.XM.v8.09.04.00 1CDBentley PowerDraft Database Server v8.05.01.25 1CDBentley.Microstation.Powerdraft.v8i.XM.v8.11.05.17 1CD（适用于各个领域的重要2D 绘图工具建筑设计院、勘察院、规划院招聘首选网站）Bentley.PowerSurvey.for.Powerdraft.XM.v08.09.06.30 1CD（测量数据的管理方案）Bentley.PowerCivil.v08.09.05.36.for.Powerdraft.XM 1CDBentley.PowerMap.XM.v08.09.04.84 1CDBentley.Process.and.Instrumentation.v08.06.00.14 1CD（生产流程规划与仪器仪表控制管理系统软件）Bentley.ProSteel.3D.v18.0.Rev.20.10.08.WiNNT2K 1CDProSteel 3D v8i (08.11.00.11) for AutoCAD 2004-2009 1CDProSteel 3D v18 for AutoCAD 2006 1CD（汉化中文版）ProSteel 3D 中文使用入门Bentley.Rebar.XM.v08.09.04.63 1CDBentley RAM Advanse v09.00.00.04 1CDBentley.Redline.XM.v08.09.04.51 1CD(对于开发小组中浏览，标注，缩放打印的解决方案。
土木工程CAD课件第十一章
CAD提供了丰富的编辑工具，如修剪、延伸、偏移等，用于修改直线和多段线的形状和属性。
圆与圆弧
圆的绘制
用户可以通过指定圆心和半径来绘制圆，也可以使用三点定位或两点 加半径的方式来创建。CAD还提供了多种圆的修饰和编辑工具。
圆弧的绘制
圆弧是圆的一部分，可以通过指定起点、终点和圆心或半 径来绘制。用户还可以创建具有特定角度或长度的圆弧。
打印设置及
打印设备选择
根据实际需要，选择合适的打印机或绘图仪，并设置相应的打印参数。
打印样式设置
针对不同的图层和对象，设置相应的打印样式，包括颜色、线型、线宽等。
打印区域选择
根据实际需要，选择打印整个图形或指定区域。
打印输出
预览打印效果，确认无误后进行打印输出。
图纸集管理器使用
创建图纸集
根据需要创建新的图纸集，并设置相应的属 性和参数。
土木工程施工图设计
建筑施工图设计
利用CAD软件绘制建筑施工图，详细表达建筑物的构 造和细部做法，为施工提供准确的图纸依据。
结构施工图设计
通过CAD软件绘制结构施工图，明确表达结构构件的 布置、连接和构造要求。
设备施工图设计
运用CAD软件绘制设备施工图，包括给排水、电气、 暖通等专业的设计和布置。
03
图块属性
CAD允许为图块添加属性，如文 本、数值等，以便在插入图块时 自动填写相关信息。属性可以通 过属性定义对话框进行设置。
外部参照的引入和管理
外部参照的概念
外部参照是指将其他CAD文 件作为参照引入到当前文件 中，实现不同文件之间的协
同设计和数据共享。
引入外部参照
在CAD中，可以通过“插入 ”菜单中的“外部参照”命 令引入外部参照。引入时需 要指定参照文件的路径、名
软件开发论文：研究土木工程教学中软件技术的应用
研究土木工程教学中软件技术的应用1软件技术化在土木类高校中开课的现状与存在问题1．1高校开设课程情况以南京为例，南京理工科院校中开设了土木工程专业路桥方向的高校较多，这些院校中大部分都购买了相应的土木工程方面的软件，如PKPM结构设计软件，鲁班造价类软件，广联达造价类软件，为了满足学士学位授予权评审要求，因此也建立了相应的专业机房，但是专门开设的有软件应用系列课程的并不多，专业机房的利用率也并不是很高，主要是用于课程设计和毕业设计/毕业论文阶段的集中实践环节教学。
民办院校和高职高专、大专院校中对于软件技术应用的课程，开设的相对较多。
这样有利于学生在校阶段就能充分接受和社会上需求一致的软件操作训练，从而为日后走上工作岗位做好铺垫。
1．2可开设专业软件技术应用的课程土木工程路桥方向可开设软件技术应用的课程很多，根据市场需求情况，主要有以下几类。
1．2．1道路桥梁方向设计类课程路桥类可开设软件应用的课程主要有:道路勘测设计，桥梁工程，路基路面工程，专业软件具体又分道路和桥梁计算机辅助设计软件系统两种类型。
目前国际主流道路辅助设计软件主要有:CAＲD/1，Bently，Civil3D。
国内常见的道路辅助设计软件主要有:纬地三维道路设计系统，路线大师，EICAD，海地，天正市政道路，鸿业市政道路及路面结构HTDS2003。
国内常见的桥梁辅助设计软件主要有:桥梁博士，桥梁大师，桥梁通等等。
1．2．2道路桥梁施工组织及造价类课程工程施工组织及工程造价类可开设软件应用的课程主要有:土木工程施工，建设工程造价，工程造价管理，工程合同管理，工程招投标等课程。
专业软件主要有:同望公路造价软件、海德纵横公路工程造价软件、广联达系列软件、上海鲁班系列软件、清华斯维尔系列软件、神机妙算软件、南京未来清单软件等等。
1．3存在的问题及原因分析社会上存在的工程类软件如此之多，各个地区及企业的实际情况不同，对软件的购买也不一样。
各大高校对于软件的购买以及开设相关课程，也是针对学生就业市场需求，以及学校年度设备采购计划而定。
应用软件在土木工程中的应用
应用软件在土木工程中的应用随着科技的发展，应用软件在各个领域中发挥着越来越重要的作用。
土木工程作为一门涉及建筑、设计和工程管理的学科，也不能与应用软件脱离关系。
本文将探讨应用软件在土木工程中的应用，并分析其对该领域的影响。
一、设计与绘图软件的应用设计与绘图是土木工程中不可或缺的环节。
过去，土木工程师需要手工绘制平面图、剖面图和施工图，工作量巨大且容易出错。
而现在，有了专业的设计与绘图软件，如AutoCAD和SketchUp等，土木工程师能够更加高效地进行设计，减少了出错的可能性。
这些软件还提供了三维建模功能，使工程师能够更直观地预览项目效果，减少设计不合理的可能。
此外，这些软件还支持文件的共享与协作，方便多人合作完成一个项目。
二、建筑信息模型（BIM）软件的应用BIM是一种基于三维模型的建筑设计与管理方法，它能够将建筑各个方面的信息整合到一个统一的平台中。
BIM软件的使用不仅能够帮助设计师进行建筑的三维模型设计，还能够对工期、成本、质量等方面进行模拟与预测。
在土木工程中，BIM软件能够提高工程施工的效率和质量，减少资源的浪费和损失。
此外，BIM 软件还可以用于建筑物维护管理，通过对建筑模型的维护，实时监控建筑物的运行状况，提前发现并解决问题。
三、工程管理软件的应用土木工程项目通常涉及到众多的工作流程和资源调配。
传统的项目管理方式往往需要大量的纸质文件和人工协调，效率低下且容易出错。
现在，有了专业的工程管理软件，如Primavera和Microsoft Project等，项目管理变得更加简单高效。
这些软件可以实时监控项目进度与成本，提供数据支持和决策依据，帮助工程师进行资源分配和进度控制。
此外，这些软件还具备协同办公的功能，方便团队成员之间的信息交流和沟通。
四、地理信息系统（GIS）软件的应用土木工程往往涉及到大量的地理数据，如土地利用情况、环境资源分布等。
GIS软件的使用可以将这些数据进行可视化展示和分析，帮助工程师更好地了解项目的地理环境和潜在影响。
