FPGA结构与工作原理新
FPGA概述PPT课件
6.底层内嵌功能单元 内嵌专用硬核是相对于底层嵌入的软核而言 的，硬核（Hard Core）使FPGA具有强大 的处理能力，等效于ASIC电路。
•12
1.3 IP核简介
IP（Intelligent Property）核
是具有知识产权的集成电路芯核总称，是 经过反复验证过的、具有特定功能的宏模 块，与芯片制造工艺无关，可以移植到不 同的半导体工艺中。
通道绑定原 理示意图
•28
5.预加重技术 在印制的电路板上，线路是呈现低通滤波 器的频率特性的，为解决高频部分的损失， 就要采取预加重技术。
预加重技术的思想是：在传输信号时，抬高 信号的高频信号，以补偿线路上高频分量的 损失。
•29
没有预加重 的发送波形
•30
预加重后的 发送波形
没有预加重 的接收波形
典型的IOB内部结构示意图
2.可配置逻辑块(CLB)
CLB是FPGA内的基本逻辑单元 .
CLB的实际数量和特性会依据器件的不同而不同，但是每 个CLB都包含一个可配置开关矩阵，此矩阵由选型电路(多 路复用器等)、触发器和4或6个输入组成。
典型的CLB结 构示意图
3. 数字时钟管理模块（DCM）
目前FPGA中多使用4输入的LUT，所以每一 个LUT可以看成是一个有4位地址线的RAM。当用 户通过原理图或HDL语言描述一个逻辑电路以后， PLD/FPGA开发软件会自动计算逻辑电路的所有可 能结果，并把真值表(即结果)写入RAM，这样，每 输入一个信号进行逻辑运算就等于输入一个地址去 进行查表，找出地址对应的内容，然后输出即可。
DLL简单模 型示意图
Xilinx DLL的典 型模型示意图
在FPGA设计中，消除时钟的传输延迟，实现高扇出 最简单的方法就是用DLL，把CLK0与CLKFB相连 即可。 利用一个DLL可以 实现2倍频输出

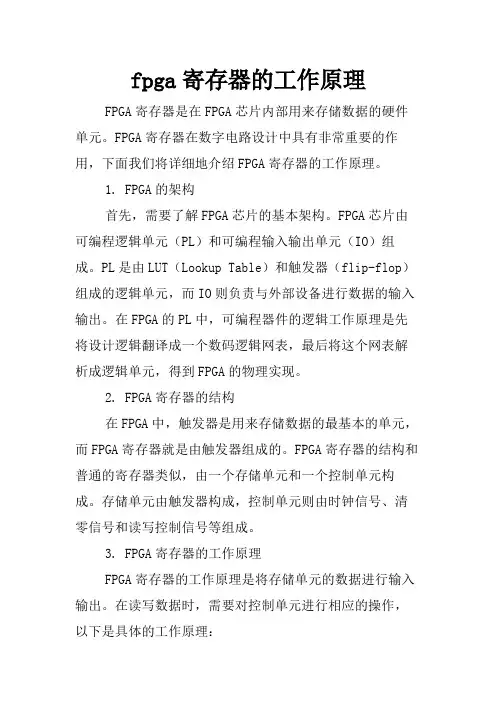

fpga寄存器的工作原理
fpga寄存器的工作原理FPGA寄存器是在FPGA芯片内部用来存储数据的硬件单元。
FPGA寄存器在数字电路设计中具有非常重要的作用，下面我们将详细地介绍FPGA寄存器的工作原理。
1. FPGA的架构首先，需要了解FPGA芯片的基本架构。
FPGA芯片由可编程逻辑单元（PL）和可编程输入输出单元（IO）组成。
PL是由LUT（Lookup Table）和触发器（flip-flop）组成的逻辑单元，而IO则负责与外部设备进行数据的输入输出。
在FPGA的PL中，可编程器件的逻辑工作原理是先将设计逻辑翻译成一个数码逻辑网表，最后将这个网表解析成逻辑单元，得到FPGA的物理实现。
2. FPGA寄存器的结构在FPGA中，触发器是用来存储数据的最基本的单元，而FPGA寄存器就是由触发器组成的。
FPGA寄存器的结构和普通的寄存器类似，由一个存储单元和一个控制单元构成。
存储单元由触发器构成，控制单元则由时钟信号、清零信号和读写控制信号等组成。
3. FPGA寄存器的工作原理FPGA寄存器的工作原理是将存储单元的数据进行输入输出。
在读写数据时，需要对控制单元进行相应的操作，以下是具体的工作原理：当写数据时，需要将数据输入到存储单元。
此时，将逻辑电路输出的数据信号通过寄存器的数据输入端口，输入到寄存器的存储单元中。
同时，控制单元接收到写数据的信号后，将数据进行缓存，等待写操作的触发。
（2）清零数据当需要清零存储单元中的数据时，可以通过发送清零信号来实现。
清零信号会将存储单元中的数据全部清零。
（3）读数据当需要读取存储单元中的数据时，需要通过读数据的信号来触发操作。
此时，控制单元将存储单元中的数据读出，并输出到逻辑电路中。
（4）时钟信号在FPGA的系统中，时钟信号扮演着至关重要的角色。
时钟信号会周期性地发出，以确定系统中的所有操作的时间。
当时钟信号发出时，控制单元会执行相应的操作，读写存储单元中的数据。
4. FPGA寄存器的特性FPGA寄存器具有以下几个特性：（1）可重置FPGA寄存器中的数据可以通过外部信号进行清零操作，这意味着FPGA寄存器具有可重置的特性。

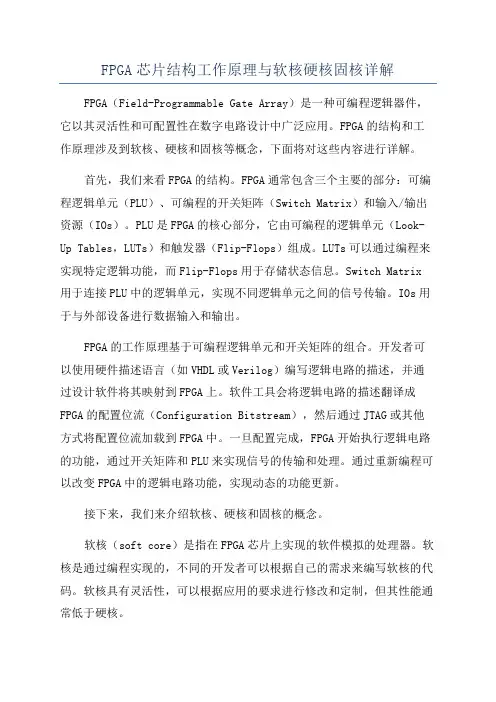

FPGA芯片结构工作原理与软核硬核固核详解
FPGA芯片结构工作原理与软核硬核固核详解FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它以其灵活性和可配置性在数字电路设计中广泛应用。
FPGA的结构和工作原理涉及到软核、硬核和固核等概念，下面将对这些内容进行详解。
首先，我们来看FPGA的结构。
FPGA通常包含三个主要的部分：可编程逻辑单元（PLU）、可编程的开关矩阵（Switch Matrix）和输入/输出资源（IOs）。
PLU是FPGA的核心部分，它由可编程的逻辑单元（Look-Up Tables，LUTs）和触发器（Flip-Flops）组成。
LUTs可以通过编程来实现特定逻辑功能，而Flip-Flops用于存储状态信息。
Switch Matrix 用于连接PLU中的逻辑单元，实现不同逻辑单元之间的信号传输。
IOs用于与外部设备进行数据输入和输出。
FPGA的工作原理基于可编程逻辑单元和开关矩阵的组合。
开发者可以使用硬件描述语言（如VHDL或Verilog）编写逻辑电路的描述，并通过设计软件将其映射到FPGA上。
软件工具会将逻辑电路的描述翻译成FPGA的配置位流（Configuration Bitstream），然后通过JTAG或其他方式将配置位流加载到FPGA中。
一旦配置完成，FPGA开始执行逻辑电路的功能，通过开关矩阵和PLU来实现信号的传输和处理。
通过重新编程可以改变FPGA中的逻辑电路功能，实现动态的功能更新。
接下来，我们来介绍软核、硬核和固核的概念。
软核（soft core）是指在FPGA芯片上实现的软件模拟的处理器。
软核是通过编程实现的，不同的开发者可以根据自己的需求来编写软核的代码。
软核具有灵活性，可以根据应用的要求进行修改和定制，但其性能通常低于硬核。
硬核（hard core）是指在FPGA芯片设计过程中由厂商提供的硬件IP核。
硬核是由硬件描述语言编写的，具有高性能和低功耗的特点。

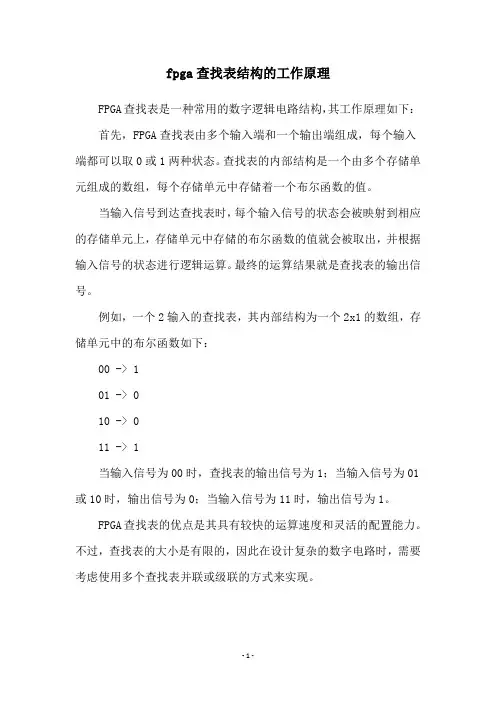

fpga查找表结构的工作原理
fpga查找表结构的工作原理
FPGA查找表是一种常用的数字逻辑电路结构，其工作原理如下：首先，FPGA查找表由多个输入端和一个输出端组成，每个输入端都可以取0或1两种状态。
查找表的内部结构是一个由多个存储单元组成的数组，每个存储单元中存储着一个布尔函数的值。
当输入信号到达查找表时，每个输入信号的状态会被映射到相应的存储单元上，存储单元中存储的布尔函数的值就会被取出，并根据输入信号的状态进行逻辑运算。
最终的运算结果就是查找表的输出信号。
例如，一个2输入的查找表，其内部结构为一个2x1的数组，存储单元中的布尔函数如下：
00 -> 1
01 -> 0
10 -> 0
11 -> 1
当输入信号为00时，查找表的输出信号为1；当输入信号为01或10时，输出信号为0；当输入信号为11时，输出信号为1。
FPGA查找表的优点是其具有较快的运算速度和灵活的配置能力。
不过，查找表的大小是有限的，因此在设计复杂的数字电路时，需要考虑使用多个查找表并联或级联的方式来实现。
- 1 -。
fpga内部结构组成
fpga内部结构组成摘要：一、FPGA 简介1.FPGA 的定义2.FPGA 的应用领域二、FPGA 内部结构组成1.FPGA 的基本组件2.FPGA 的核心部分3.FPGA 的互连资源三、FPGA 的工作原理1.FPGA 的编程过程2.FPGA 的配置方式3.FPGA 的运行机制四、FPGA 的发展趋势1.FPGA 技术的不断创新2.FPGA 在人工智能领域的应用3.FPGA 在我国的发展现状和前景正文：FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种可重新配置硬件架构的集成电路，能够根据需要实时地调整硬件逻辑，适应不同的应用场景。
FPGA 内部结构组成复杂，但可以概括为基本组件、核心部分和互连资源三个部分。
首先，FPGA 的基本组件主要包括可编程逻辑单元（PLU）、输入输出模块（I/O）、时钟管理模块等。
其中，可编程逻辑单元是FPGA 的核心部分，可以根据用户需求实现不同的逻辑功能。
输入输出模块负责与外部设备进行数据交互，时钟管理模块则负责时钟信号的生成、分配和同步等功能。
其次，FPGA 的核心部分是可编程逻辑资源，主要包括查找表（LUT）、寄存器（Register）和互联线（Interconnect）。
查找表用于实现逻辑函数的查找，寄存器用于存储数据和状态信息，互联线则负责在各个逻辑单元之间传输信号。
通过这些核心部分，FPGA 可以实现各种复杂的逻辑功能。
最后，FPGA 的互连资源是连接各个逻辑单元的关键部分，负责实现逻辑单元之间的信号传输和组合。
互连资源的性能直接影响FPGA 的性能和容量。
FPGA 的工作原理是通过编程过程将用户设计的逻辑功能配置到FPGA 内部，配置方式有比特流（Bitstream）和直接编程（Direct Programming）两种。
在运行过程中，FPGA 根据配置的逻辑功能进行信号处理和计算。
随着科技的不断发展，FPGA 技术也在不断创新。
FPGA与CPLD的结构原理
FPGA与CPLD的结构原理FPGA结构原理：FPGA是一种可重构器件，它由大量的可编程逻辑单元（Logic Element，LE）组成，每个LE都包含查找表（Look-Up Table，LUT）、寄存器以及可编程连接资源。
FPGA的结构原理可以分为三个关键组件：查找表、可编程连接资源和I/O资源。
1.查找表：FPGA中的查找表是其最基本的单元，通常由4-6个输入信号和1个或多个输出信号组成。
查找表中包含一个存储器单元和一组可编程拨码开关。
存储器单元中存储了一组真值表，根据输入信号的组合来选择对应的输出信号。
这种基于查找表的逻辑实现既灵活又高效。
2.可编程连接资源：FPGA中的连接资源是一个非常重要的部分，它可以实现片上资源之间的任意连接。
通常，FPGA中的连接资源采用可编程互连点（Programmable Interconnect Point，PIP）的方式实现。
每个PIP可以通过可编程电路来控制是否对其中一对逻辑单元进行连接。
3.I/O资源：FPGA的I/O资源用于与外部世界进行交互。
每个I/O资源通常包含输入/输出引脚、输入/输出缓冲器以及可编程的电平转换电路。
通过对I/O资源的编程，可以根据实际需求来设置引脚的输入/输出电平以及输出驱动能力。
CPLD结构原理：CPLD是一种较小规模的可编程逻辑器件，它通常由若干个宏单元（Macrocell）组成，每个宏单元都包含与FPGA相似的逻辑资源和可编程连接资源。
CPLD的结构原理可以分为三个关键组件：宏单元、可编程连接资源和I/O资源。
1.宏单元：宏单元是CPLD的核心单元，通常由多个查找表、寄存器和触发器组成。
宏单元中的查找表用于实现逻辑功能，寄存器用于存储中间结果或控制信号，触发器用于实现时序逻辑。
一个CPLD可以包含多个宏单元，各个宏单元可以通过可编程连接资源相互连接。
2.可编程连接资源：CPLD中的可编程连接资源通常采用矩阵交叉开关（Crosspoint Switch）的方式实现。
FPGA结构与原理
FPGA结构与原理FPGA（现场可编程门阵列）是一种可以通过编程配置的硬件设备，可以实现数字逻辑电路的功能。
它使用大量的逻辑门、寄存器和可编程的连线资源，可以实现各种复杂的数字逻辑电路，如处理器、通信接口、图像处理等。
本文将介绍FPGA的结构与原理。
一、FPGA的结构FPGA的主要结构由三个部分组成：逻辑单元（Logic Element，LE）、可编程内部连接资源和输入/输出资源。
1. 逻辑单元（Logic Element，LE）逻辑单元是FPGA的基本计算单元，用于实现数字逻辑功能。
每个逻辑单元由一个或多个可编程逻辑元素（PLE）组成，PLE包括逻辑门（如与门、或门、非门等）、选择器和触发器（如D触发器或JK触发器）。
逻辑单元中的PLE经过编程配置后，可以实现各种逻辑功能，如布尔运算、复杂的控制逻辑等。
2.可编程内部连接资源可编程内部连接资源是FPGA中用于连接逻辑单元的资源，通过编程配置可以将逻辑单元连接起来。
它通常由多层的可编程互连网络构成，可以通过编程来控制信号的传输路径。
内部连接资源可以实现各种逻辑电路的连接，如寄存器、加法器、乘法器、存储器等。
3.输入/输出资源输入/输出资源用于与FPGA外部环境进行通信，包括输入和输出引脚以及输入/输出接口电路。
FPGA可以通过输入引脚接收外部数据，并将输出数据通过输出引脚发送到外部环境。
输入/输出引脚可以通过编程配置来控制数据的传输方向和数据的格式。
二、FPGA的原理FPGA的工作原理可以概括为编程配置、逻辑运算和时序控制。
1.编程配置FPGA的编程配置是将逻辑单元和可编程内部连接资源设置为特定的状态，使其能够实现特定的逻辑功能。
编程配置通常使用设计工具通过硬件描述语言（HDL）或图形化界面进行。
编程配置可以通过厂商提供的评估板、开发工具或JTAG接口等进行。
2.逻辑运算FPGA的逻辑运算是通过逻辑单元实现的。
逻辑单元可以根据编程配置的逻辑功能来执行相应的逻辑运算。
FPGA芯片结构分析
FPGA芯片结构分析FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，其结构和工作原理是实现数字电路功能的关键。
FPGA由逻辑单元（Look-Up Tables，LUTs）、存储单元（Flip-Flops）和连接资源（Interconnect Resources）组成，下面会对FPGA芯片的结构进行详细分析。
首先，FPGA的逻辑单元是FPGA的核心部分，它由大量的Look-Up Tables（LUTs）构成。
LUT是一个存储数据和逻辑表达式的内部存储器，它能够实现任意逻辑功能，并根据输入信号进行查找并输出相应的结果。
LUT的输入信号可以来自寄存器或其他逻辑单元的输出，从而实现逻辑功能的组合。
一个LUT通常由4到6个输入和一个输出组成，因此可以实现2^n（n为输入数量）种不同的逻辑功能。
LUT在FPGA中的数量决定了FPGA的逻辑容量。
其次，FPGA的存储单元是用来存储状态和中间结果的，它主要由Flip-Flops（FFs）构成。
Flip-Flops是一种同步触发器，用于存储和保持逻辑电路的状态。
FF的输入可以来自LUT的输出或其他存储单元的输出，输出会通过寄存器链连接到其他逻辑单元。
这样，通过存储单元的互联，可以实现时序逻辑功能。
最后，FPGA的连接资源是用来将各个逻辑单元连接起来的。
FPGA的连接网络通常由水平和垂直两层导线组成。
水平导线可以通行一行逻辑单元的输出信号，而垂直导线可以通行一列逻辑单元的输入信号。
这种结构使得不同逻辑单元之间的信号可以进行自由的互联，实现复杂的逻辑功能。
在FPGA的导线交叉点上，还有一些可编程的连接点，可以跨越水平和垂直导线进行信号的交叉连接。
除了逻辑单元、存储单元和连接资源，FPGA还包括其他一些辅助功能。
例如，输入/输出（I/O）是连接FPGA芯片和外部设备的接口，用于输入和输出信号。
时钟管理单元可以控制FPGA芯片的时序和时钟分配，确保各个逻辑单元同步工作。
CPLD-FPGA 结构与原理
CPLD/FPGA 结构与原理/advance/structures/lut.htm一.基于乘积项（Product-Term)的PLD结构采用这种结构的PLD芯片有：Altera的MAX7000，MAX3000系列（EEPROM工艺）,Xilinx的XC9500系列（Flash工艺）和Lattice,Cypress的大部分产品（EEPROM工艺）我们先看一下这种PLD的总体结构（以MAX7000为例，其他型号的结构与此都非常相似）：图1 基于乘积项的PLD内部结构这种PLD可分为三块结构：宏单元（Marocell)，可编程连线（PIA)和I/O控制块。
宏单元是PLD的基本结构，由它来实现基本的逻辑功能。
图1中蓝色部分是多个宏单元的集合（因为宏单元较多，没有一一画出）。
可编程连线负责信号传递，连接所有的宏单元。
I/O控制块负责输入输出的电气特性控制，比如可以设定集电极开路输出，摆率控制，三态输出等。
图1 左上的INPUT/GCLK1，INPUT/GCLRn,INPUT/OE1,INPUT/OE2 是全局时钟，清零和输出使能信号，这几个信号有专用连线与PLD中每个宏单元相连，信号到每个宏单元的延时相同并且延时最短。
宏单元的具体结构见下图：图2 宏单元结构左侧是乘积项阵列，实际就是一个与或阵列，每一个交叉点都是一个可编程熔丝，如果导通就是实现“与”逻辑。
后面的乘积项选择矩阵是一个“或”阵列。
两者一起完成组合逻辑。
图右侧是一个可编程D触发器，它的时钟，清零输入都可以编程选择，可以使用专用的全局清零和全局时钟，也可以使用内部逻辑（乘积项阵列）产生的时钟和清零。
如果不需要触发器，也可以将此触发器旁路，信号直接输给PIA或输出到I/O脚。
二.乘积项结构PLD的逻辑实现原理下面我们以一个简单的电路为例,具体说明PLD是如何利用以上结构实现逻辑的，电路如下图：图3假设组合逻辑的输出(AND3的输出)为f，则f=(A+B)*C*(!D)=A*C*!D + B*C*!D ( 我们以!D表示D的“非”）PLD将以下面的方式来实现组合逻辑f:图4A,B,C,D由PLD芯片的管脚输入后进入可编程连线阵列（PIA)，在内部会产生A,A反,B,B反,C,C反,D,D反8个输出。
FPGA的基本原理详细+入门 ppt课件
十二、FPGA的功耗
十三、FPGA的利用率
十四、FPGA中的RAM
十五、FPGA的JTAG接口
十六、FPGA的设计安全性
十七、 FPGA的设计流程
2十02八1/3、/26 FPGA的选用 FPGA的基本原理详细+入门 ppt课
1
件
一、什么是FPGA?
（一）、 什么是PLD？
l PLD 即Programmable Logic Device，称为可编程逻辑器件。按照制造 工 艺 、 编 程 方 式 、 结 构 、 规 模 的 不 同 可 分 为 PAL 、 GAL 、 EPLD 、 CPLD等不同种类。
l 这种逆熔丝开关的面积很小，大约9um2，电阻较小（电阻与 编程电压有关），电容很小，10fF（1.2um工艺）。
2、 采用浮栅编程技术的编程单元
浮栅编程技术采用悬浮栅存储电荷的方法来保存数据，在断电时存 储数据不丢失。包括三种：
l EPROM：紫外线擦除、电编程。
l EEPROM：一次可擦一个字
-1 比std快15%
–2 比std快25%
-3 比std快35%
2021/3/26
FPGA的基本原理详细+入门 ppt课
18
件
八、 FPGA内部逻辑模块数及触发器数
• 内部模块数
A54SX32A ：2880，CC：1800，RC：1080，D：1980
• 每个逻辑模块所含触发器的个数
ACTEL：1个 XILINX：2个
2021/3/26
FPGA的基本原理详细+入门 ppt课
11
件
• ACT1模块是如何实现三输入与门的？
GND Y
Y A B C
第2章FPGACPLD结构原理
作业标准记得牢，驾轻就熟除烦恼。2020年10月20日星期 二2时14分6秒14:14:0620 October 2020
好的事情马上就会到来，一切都是最 好的安 排。下 午2时14分6秒 下午2时 14分14:14:0620.10.20
一马当先，全员举绩，梅开二度，业 绩保底 。20.10.2020.10.2014:1414:14:0614:14:06Oc t-20
好的事情马上就会到来，一切都是最 好的安 排。下 午2时14分6秒 下午2时 14分14:14:0620.10.20
一马当先，全员举绩，梅开二度，业 绩保底 。20.10.2020.10.2014:1414:14:0614:14:06Oc t-20
牢记安全之责，善谋安全之策，力务 安全之 实。2020年10月20日 星期二2时14分 6秒Tuesday, October 20, 2020
2.4 FPGA的结构及其工作原理
2.4.1 查找表逻辑结构
2.4 FPGA的结构及其工作原理
2.4.1 查找表逻辑结构
2.4.2 Cyclone III 系列器件的结构与 原理
2.4.2 Cyclone III系列器件的结构与原理
2.4.2 Cyclone III系列器件的结构与原理
2.4.2 Cyclone III系列器件的结构与原理
2.6 PLD产品概述
2.6.3 Altera公司的PLD器件
1. Stratix 4/6 系列FPGA 2. Cyclone 4系列FPGA 3. Cyclone系列FPGA（低成本FPGA） 4. Cyclone II系列FPGA 5. Cyclone III系列FPGA 6. MAX系列CPLD 7. MAX II系列器件 8. Altera宏功能块及IP核
fpga结构与工作原理
fpga结构与工作原理FPGA（Field Programmable Gate Array，现场可编程门阵列）是一种可编程逻辑器件。
它由数百万个可编程逻辑门和存储器单元组成，可以实现各种数字逻辑和信号处理功能。
与传统的ASIC（Application-Specific Integrated Circuit，专用集成电路）相比，FPGA可以通过编程来实现功能，而ASIC需要设计和制造专用芯片。
FPGA的结构包括：1.输入-输出块（IOB）：IOB根据需要配置为输入或输出，可以与其他电路或设备通信。
2.配置存储器（Configuration Memory）：配置存储器储存着FPGA 的配置文件，也就是FPGA 指令集。
3.时钟管理电路（Clock Management Circuit，CMC）：CMC用于生成和分发时钟信号，并提供时钟管理功能。
4.逻辑块（Logic Block，LB）：逻辑块是FPGA的主要部分，它包含多个可编程逻辑单元（Look Up Tables，LUTs）和多个存储器单元（Flip-Flops，FFs）。
逻辑块通过互联网络相互连接。
FPGA的工作原理是：1.通过编程器将所需的功能指令加载到配置存储器中。
2.当FPGA通电时，配置存储器中的配置文件被加载到FPGA中。
3.FPGA内部的逻辑块根据配置文件中的指令进行组合逻辑操作、存储操作和时序控制操作。
4.将逻辑块中处理的信号通过互联网络连接到输入/输出块或其他逻辑块中进行进一步处理。
5.根据所需的功能和电路设计要求，重新编程配置存储器来更改FPGA的功能和行为，实现不同的功能和应用。
总之，FPGA具备高度灵活性、可定制性和可编程性，可以实现非常复杂和多样化的电路设计和应用。
2.3.123FPGA的结构和原理
二、查找表结构
查找表（Look-Up-Table)简称为LUT，LUT本质上就是一个RAM。 FPGA中多使用4输入的LUT，每一个LUT可以看成一个有4位地址线的16x1的RAM。
FPGA的结构和原理
三、FPGA各模块构成1、可配置逻辑块CLB
主要组成包括： 基于查找表结构的函数发生器可编程选择器和可编程触发器
FPGA的构成和基本原理
2、可编程互连（PIR）
PIR由金属连线、可编程的开关点以及开关矩阵组成。
可编程开关矩阵
单长线结构框图
可分为单长线、双长线和长线。
长线用于关键信号 的布线；双长线用以较长距离或分支信号的传递；单长线用于பைடு நூலகம்成基本逻辑单元之间的逻辑互连和布线
FPGA的构成和基本原理
3、输入/输出模块IOB
3
FPGA的结构和原理Structure and Principle of FPGA
FPGA基本组成
各模块工作原理
总结
FPGA编程工艺
FPGA的结构和原理
一、FPGA基本组成
FPGA的基本结构框图
可配置逻辑块CLB
(Configurable Logic Block )可编程互连资源PIR
(Programmable Interconnect Resource)输入/输出模块IOB （I/O Block）
I/O引脚单独被配置为输入、输出和双向工作方式。
FPGA主要采用SRAM编程
FPGA的结构和原理
四、FPGA编程工艺
SRAM编程是用每一个触发器去控制编程点，通过编程点上所存放的0、1 来控制电路的组态。
SRAM编程单元
Xilinx Virtex Ⅱ 根据Datasheet上的分类，主要包括以下几个部分：输入/输出模块 Input/Output Blocks (IOB) 可配置逻辑单元 Configurable Logic Blocks (CLB) 嵌入块式RAM（Bram Block SelectRAM嵌入式 18 x 18 乘法器 （18-Bit x 18-Bit Multipliers） 全局时钟网络 （Global Clock Mux） 数字时钟管理模块 （DCM） 布线资源（ Routing Resources）
亚稳态fpga的原理
FPGA的基本原理FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种集成电路芯片，它可以由用户根据需要进行重新配置和重新编程，以实现特定的功能。
与传统的固定功能芯片相比，FPGA具有更高的灵活性和可重构性。
FPGA由大量的逻辑单元（Logic Element，LE）组成，每个逻辑单元包含查找表（Look-Up Table，LUT）、触发器和多路选择器等基本元件。
这些逻辑单元通过可编程连接资源（Programmable Interconnect Resources）相互连接，形成复杂的电路结构。
1. FPGA的工作原理FPGA的工作原理可以简单概括为：将用户设计的电路描述文件经过综合、布局、布线等过程转化为对FPGA内部逻辑单元和可编程连接资源进行配置的位流文件（Bitstream），然后加载到FPGA芯片中进行运行。
1.电路描述文件用户使用硬件描述语言（HDL）如VHDL或Verilog来描述所需实现的电路功能。
这些描述文件包括了电路结构、信号传输、时序约束等信息。
2.综合综合是将用户设计的高级语言描述转化为低级门级网表表示。
综合工具根据用户的描述生成逻辑电路的等效结构，包括逻辑门、时钟触发器等。
3.布局布局是将综合后的逻辑电路映射到FPGA芯片上。
布局工具根据逻辑电路和FPGA芯片的物理限制，将逻辑元件分配到FPGA芯片上的特定位置。
4.布线布线是将布局后的逻辑电路中的元件相互连接。
布线工具根据逻辑电路和FPGA芯片上的可编程连接资源，生成元件之间的连线路径。
5.位流文件生成位流文件（Bitstream）是将经过布线后的电路配置信息以二进制形式存储。
位流文件包含了对FPGA内部逻辑单元和可编程连接资源进行配置的具体指令。
6.加载与运行将位流文件加载到FPGA芯片中，配置FPGA内部资源，并开始执行用户设计的功能。
加载后，FPGA可以按照用户设计进行计算、数据处理、信号处理等操作。
fpga原理和结构
fpga原理和结构FPGA原理和结构。
FPGA（Field-Programmable Gate Array）是一种集成电路芯片，它具有可编程的逻辑门阵列和可编程的互连资源，能够根据用户的需求进行灵活的配置和重新编程。
FPGA在数字电子系统中扮演着重要的角色，它的原理和结构对于理解和应用FPGA技术至关重要。
FPGA的原理主要基于可编程逻辑器件（PLD）技术，它采用了可编程的逻辑单元和可编程的互连资源。
逻辑单元是FPGA中最基本的功能单元，它由多个可编程逻辑门组成，可以实现各种逻辑功能。
而互连资源则负责连接逻辑单元之间的信号传输，使得逻辑单元能够相互通信和协作。
通过对逻辑单元的配置和对互连资源的编程，用户可以实现对FPGA的灵活控制和定制化设计。
FPGA的结构包括了可编程逻辑单元、可编程互连资源和输入/输出接口。
可编程逻辑单元通常由Look-Up Table（LUT）、寄存器和算术逻辑单元（ALU）组成，它们能够实现各种逻辑功能和运算。
可编程的互连资源包括了可编程的连接盒和可编程的交叉点，它们能够实现逻辑单元之间的灵活连接和通信。
而输入/输出接口则用于与外部系统进行通信和数据交换。
FPGA的原理和结构决定了它具有灵活性和可编程性。
用户可以根据具体的应用需求，对FPGA进行灵活的配置和定制化设计，实现各种复杂的数字电子系统。
与固定功能集成电路相比，FPGA能够在不改变硬件结构的情况下，通过重新编程实现功能的更新和修改，大大提高了系统的灵活性和可维护性。
除此之外，FPGA还具有并行性能强、功耗低、成本低等优点，使得它在数字信号处理、通信系统、图像处理、嵌入式系统等领域得到了广泛的应用。
同时，FPGA的原理和结构也为硬件描述语言（HDL）的应用提供了良好的基础，用户可以通过HDL对FPGA进行高级抽象和描述，实现复杂系统的设计和验证。
总之，FPGA的原理和结构是理解和应用FPGA技术的基础，它的灵活性和可编程性为数字电子系统的设计和实现提供了重要的支持。
可编程逻辑器件(FPGA)在集成电路中的应用
可编程逻辑器件（FPGA）在集成电路中的应用可编程逻辑器件（FPGA）是一种集成电路（IC）的设计工具，具有可重构和可编程的特性。
它可以在硬件级别上重新配置其内部逻辑功能，使其能够执行特定任务。
FPGA在集成电路设计和应用中扮演着重要的角色，广泛应用于各个领域。
一、FPGA的基本结构与工作原理FPGA由大量的逻辑门、寄存器、RAM和其他数字电路组成。
其核心部分是可编程逻辑单元（PLU），它由可编程逻辑阵列（CLA）组成，每个逻辑单元都包含一个查找表（LUT），用于实现逻辑功能。
通过配置寄存器和LU以及将内部信号路由到特定的输入/输出引脚，可以将FPGA定制为特定的电路。
FPGA利用静态随机存取存储器（SRAM）来保存逻辑配置信息。
在每次启动时，FPGA首先将配置信息从外部存储器加载到内部SRAM中，然后根据配置信息将内部逻辑电路重新组织和重连。
该重组过程称为配置。
一旦FPGA被配置完成，它就开始执行特定的任务。
二、FPGA的应用领域1. 数字信号处理（DSP）：FPGA在DSP领域中的应用十分广泛。
它可以执行数字滤波、图像处理、高速数据转换和算法加速等任务。
由于其可以快速重配置的特性，FPGA在需要快速响应和高度并行处理的应用中具有很大的优势。
2. 通信与网络：FPGA在通信与网络领域中有着重要的作用。
它可以实现各种通信协议的编解码、信号调制与解调、协议转换以及高速数据处理等功能。
在网络设备中，FPGA通常被用于数据包处理、流量控制和数据路由等任务。
3. 图像与视频处理：FPGA在图像与视频处理中也发挥着重要的作用。
它可以实现图像和视频的实时处理、编解码、图像增强、视频合成和视频传输等功能。
在高清视频和虚拟现实应用中，FPGA被广泛应用于图像和视频数据的高效处理。
4. 工业控制与自动化：FPGA在工业控制与自动化领域中的应用十分广泛。
它可以实现实时数据采集、传感器信号处理、运动控制和逻辑控制等任务。
FPGA原理结构以及内部资源
FPGA原理结构以及内部资源FPGA（Field-Programmable Gate Array）是一种可重新配置的数字集成电路，它可以根据用户的需求来实现各种电路功能。
FPGA的核心原理是利用可编程逻辑门阵列和可编程互连网络来实现电路功能的自定义。
FPGA的结构包括片上可编程逻辑模块（Configurable Logic Blocks，CLBs）、I/O模块、时钟管理模块以及片上总线等。
CLBs是FPGA的核心组成部分，通常包含可编程逻辑元件、寄存器以及互连网络。
可编程逻辑元件包括逻辑门、多路选择器等，通过编程方式来实现逻辑功能。
寄存器用于存储中间数据，以实现时序逻辑。
互连网络则用于将可编程逻辑元件和寄存器按需连接在一起。
I/O模块负责FPGA与外部器件的通信，包括输入输出信号的接口、电平转换电路以及时钟信号的输入输出等。
I/O模块提供了与外部系统进行数据传输和控制的接口，使得FPGA能够与外部设备进行通信。
时钟管理模块用于提供时钟信号，并对时钟进行分配、延迟和缓冲等操作。
时钟信号在FPGA中起着重要的作用，它同步了各个模块的操作，保证了电路的稳定性和可靠性。
时钟管理模块还可以根据需要产生多个时钟域，以适应不同模块对时钟频率的要求。
片上总线用于连接FPGA内部的各个模块，包括CLBs、I/O模块和时钟管理模块等。
片上总线提供了高速可配置的互连网络，可以实现模块之间的数据传输和控制信号的交换。
在FPGA内部资源方面，它具有大量的逻辑门、存储单元和互连资源。
逻辑门可以根据用户的要求进行编程，实现各种逻辑功能。
存储单元主要包括寄存器、内部RAM和Flip-Flops等，用于存储数据和中间结果。
互连资源包括线路和通道，用于连接各个模块和资源，实现数据通信和控制信号的传输。
此外，FPGA还具有可编程的时序逻辑，可以实现各种时序电路的功能。
它的内部资源支持单精度位运算、乘法器、除法器、FIR滤波器、DMA控制器等，并且可以增加外部存储器、高速接口和各种外设模块，以满足复杂应用的需求。
mister fpga 原理
Mister FPGA原理一、引言可编程逻辑门阵列（FPGA）是一种高效的硬件描述语言（HDL）编程设备，它能够实现复杂的数字逻辑和数字系统。
Mister FPGA是其中的一种，它是一种基于查找表（LUT）结构的FPGA芯片。
本篇文章将介绍Mister FPGA的原理，包括其基本结构、编程与配置方式以及优势与挑战等方面。
二、FPGA基本结构FPGA的基本结构包括可编程输入/输出块、可配置逻辑块和互连资源。
可编程输入/输出块是FPGA与外部电路的接口，可以实现不同标准的数据传输。
可配置逻辑块是FPGA的核心部分，可以根据设计需求实现各种逻辑功能。
互连资源则负责将可配置逻辑块连接起来，实现复杂的数字逻辑。
Mister FPGA采用查找表（LUT）结构，将逻辑功能以查找表的形式存储在FPGA芯片中。
查找表可以实现对输入信号的多路选择和组合，从而实现复杂的逻辑功能。
相较于传统的逻辑门阵列，查找表结构具有更高的集成度和更低的功耗。
三、FPGA编程与配置FPGA的编程通常采用硬件描述语言（HDL），如VHDL或Verilog。
设计者可以使用这些语言描述数字逻辑和数字系统，并将其编译成FPGA能够识别的配置文件。
配置文件可以通过串行或并行方式加载到FPGA中，从而实现所需的逻辑功能。
Mister FPGA的配置文件采用二进制格式，通过特定的配置引脚加载到芯片中。
加载配置文件后，Mister FPGA将根据配置信息对内部逻辑进行重新配置，以实现所需的数字逻辑。
四、FPGA的优势与挑战FPGA的优势在于其高度的灵活性、可重构性和并行处理能力。
由于FPGA 可以通过编程实现各种数字逻辑，因此它能够适应不同的应用需求。
此外，FPGA还具有高度的并行处理能力，能够同时处理多个任务，提高了系统的性能和效率。
然而，FPGA也面临着一些挑战。
首先，FPGA的功耗较高，可能会对系统性能产生影响。
其次，由于FPGA是可编程的，因此它需要较长的配置时间，这在某些实时性要求较高的应用中可能成为瓶颈。
FPGA_百度百科
FPGA_百度百科FPGA（Field-Programmable Gate Array）是可编程逻辑门阵列的缩写，是一种集成电路芯片。
与其他可编程芯片（如微控制器）不同的是，FPGA的结构可以随意配置和重新配置，因此具有极高的灵活性和可编程性。
本文将介绍FPGA的定义、原理、应用以及其在科技领域的前景。
一、FPGA的定义FPGA是一种具备灵活可配置性的集成电路芯片，在设计和制造过程中，其内部逻辑电路结构可以自由配置和重新配置。
这种可变性使得FPGA适用于各种应用，并且能够在实时性要求高、多样化工程任务中发挥出色的性能。
FPGA的芯片内部由大量的可编程逻辑块（Configurable Logic Block，CLB）组成，这些块可以连接成任意的逻辑电路。
二、FPGA的原理FPGA的原理可以简单地描述为：FPGA芯片内部由大量的可编程逻辑块连接而成，这些逻辑块可以自由配置和重配。
在设计过程中，用户可以利用硬件描述语言（HDL）编写逻辑电路的代码，然后使用专门的设计工具将代码映射到FPGA芯片的逻辑块上，从而形成所需的逻辑电路。
一旦配置完成，FPGA芯片即可按照设计要求进行工作。
三、FPGA的应用由于FPGA具备高度的灵活性和可配置性，它在各个领域都有广泛的应用。
以下是FPGA在几个主要领域中的应用示例。
1. 通信和网络FPGA广泛应用于通信和网络领域，可以用于实现各种通信协议和网络协议的硬件加速。
通过配置FPGA芯片，可以提高通信和网络设备的性能和吞吐量，同时降低功耗。
2. 图像处理图像处理是FPGA的另一个主要应用领域。
FPGA可以通过并行处理实现实时的图像处理和图像识别算法。
例如，FPGA可以用于实现实时视频编解码、图像滤波、目标检测等功能。
3. 工业控制FPGA在工业控制领域也有重要的应用。
它可以用于实现各种控制算法和控制系统。
例如，FPGA可以用于实现工业机器人的控制、自动化生产线的控制以及工厂中的传感器和执行器的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由“行互连” “列互连” 组成，可预测延时性能。
输入输出单元（IOE）
每个IOE包含一个双向I/O缓冲器和一个输入输出寄存器，可被用 作输入输出或双向引脚
LAB输入信号
局部互连
控制信号
4
LE1
4
LE2
4
LE3
4
LE4
4
LE5
4
LE6
4
LE7
4
LE8
4
LE9
4
LE10
LUT链 和
图3.8 实例图 A,B,C,D由FPGA芯片的管脚输入后进入可编程连线，然后作为地 址线连到LUT，LUT中已经事先写入了所有可能的逻辑结果，通 过地址查找到相应的数据然后输出，这样组合逻辑就实现了，该 电路中D触发器是直接利用LUT后面D触发器来实现。时钟信号 CLK由I/O脚输入后进入芯片内部的时钟专用通道，直接连接到触 发器的时钟端。触发器的输出与I/O脚相连，把结果输出到芯片管 脚。这样FPGA就完成了图3.8所示电路的功能。（以上这些步骤都 是由软件自动完成的，不需要人为干预）
组成： 由组合电路和时序电路两部分组成
●一个四输入LUT（查找表）； 函数发生器
●一个可编程的具有同步使能的触发器；时序电路
●一个进位链； ●一个级连链；
寄存器打包:
提供LE之间非常快的进位功能 用于连接相邻的LE， 不占局部互连通道
可以连接同一LAB中 的所有LE和同一行 中的所有LAB
一个驱动局部互连
IOB为芯片内部逻辑和芯片外部的输入端/输出端提供接口，可编程为输 入、输出和双向I/O 3种方式。
(3)可编程内部连线PI
FPGA依靠对PI的编程，将各个CLB和IOB有效地组合起来，实现系统的 逻辑功能。
3.3.2 FPGA工作原理
大部分FPGA采用基于 SRAM的查找表逻辑形式结构, 就是用SRAM来构成逻辑函数 发生器。图3.6是一个4输入 FPGA查找表单元图，可以实 现4个输入变量的任意逻辑功 能。通常一个N个输入的查找 表，需要SRAM存储N个输入 构成的真值表，需要用2的N 次幂个位的SRAM单元，图3.7 是图3.6的FPGA查找表单元内 部结构。
FPGA结构与工作原理
3.3.1 FPGA结构
现场可编程门阵列(FPGA)的基本结构如图3.5所示，从图中可以看出， FPGA器件的内部结构为逻辑单元阵列(LCA)。LCA由3类可编程单元组成：周 边的可编程输入/输出模块IOB(Input/Output Block)、核心阵列是可配置逻辑块 CLB(Configurable Logic Block)、可编程内部连线PI(Programmable Interconnect)。 逻辑单元之间是互联阵列。这些资源可由用户编程。FPGA属于较高密度的 PLD器件。
LA LE
(4) I/O单元与专用输入端口
寄存器链
LE反馈信号连线
图2-37 Cyclone LAB结构
(2) 逻辑阵列LAB是由一系列的相邻LE构成的
图3-38FLEX10 K LAB 的结构图
பைடு நூலகம்
(3) 快速通道(FastTrack)
连续布线 ( Altera 基于查找表（LUT）的 FPGA )
连续布线 = 每次设计重复的可预测性和高性能
LE有两个驱动互连通道的输出信号
注
一个驱动行或列的快速通道互连
两个输出信号单独控制,可以用LUT驱动一个输出,寄存器驱动另一个, LUT 和寄存器可以作互不相关的功能,这一特性,称之为寄存器打包.
(1) 逻辑单元LE
图3-36 进位链连通LAB中的所有LE
快速加法器, 比较器和计数器
进位输入 (来自上一个逻辑单元)
进位输入 级联输入
数据1 数据2
数据3 数据4
查找表 (LUT)
进位链
级联链
D
Q
LE 输出
CLRN
Lab 控制 1 Lab 控制 2
Lab 控制 3 Lab 控制 4
清零和 预置逻辑
时钟选择
进位输出 级联输出
逻辑阵列（LAB） Logic Array Block 由一系列相邻的LE 构成。 每个Cyclone LAB含10个LE ，相连的进位链和极联链， LAB控制信号和 LAB局部互连,LUT链和寄存器链。
A1 B1
查找表 LUT
DFF
S1
进位链 LE1
A2 B2
查找表 LUT
DFF
S2
进位链 LE2
进位输出 (到 LAB中的下一个逻辑单元)
(1) 逻辑单元LE
图3-37 两种不同的级联方式
“与”级联链
“或”级联链
IN [3..0]
2.4 ns
LUT
LE
LE1
1
IN [3..0]
LUT
0.6 ns
LE2
(1)可编程逻辑块CLB
CLB是FPGA的基本逻辑单元，其内部又可以分为组合逻辑和寄存器两部 分。组合逻辑电路实际上是一个多变量输入的PROM阵列，可以实现多变量任 意函数；而寄存器电路是由多个触发器及可编程输入、输出和时钟端组成的。
在FPGA中，所有的逻辑功能都是在CLB中完成的。
图3.5 FPGA的基本结构 (2)可编程输入/输出模块IOB
概述
Altera的FLEX10K系列器件是一 款低成本高性价比的ＦＰＧＡ．
结构
●嵌入式阵列块（EAB） ●逻辑阵列块（LAB） ●快速通道（Fast Track）互联 ●I/O单元（IOE）
每个FPGA包含一个实现 存储和专用逻辑功能的嵌入 阵列和一个实现一般功能的 逻辑阵列.
逻辑单元（LE）
FPGA结构里最小的逻辑单元。
输入1
输入2
查找表
输入3
LUT
输出
输入4
图3.6 FPGA查找表单元
输入A
0
0
0
0
0
1
16×1 RAM
01 0
0
0
0
0
0
1
1
输入B
输入C 输入D 多路选择器
查找表 输出
图3.7 FPGA查找表单元内部结构
Xilinx的XC4000系列、Spartan系列、Altera的FLEX10K系列、 ACEX系列都采用SRAM查找表构成。现以图3.8这个电路的为例 来阐述查找表（Look Up Table :LUT)结构的FPGA逻辑实现原理。
LE2
IN [4..7]
LUT
IN [4..7]
LUT
16位地址译码速度可达 2.4 + 0.6x3=4.2 ns
IN [(4n-1)..4(n-1)]
LUT
LEn
LEn
IN [(4n-1)..4(n-1)]
LUT
图2-34 Cyclone LE结构图
(1) 逻辑单元LE
图3-35 LE(LC)结构图
