2、桥架三通安装：根据电缆桥架走向，按照最大电缆直径的10~15倍选择三通形式和
弯曲半径。在距三通接口500mm处设置支架，桥架宽度大于800mm时，应在三通底部增加支架。两段桥架与桥架、桥架与支架之间跨接接地。
质量控制要点：三通处加设固定支架
镀锌钢管必须采用卡子跨接地线，导线截面不能小于4mm2的铜芯软线，接头须搪锡，接触良好。
4、伸缩节安装：当桥架经过建筑伸缩缝或桥架直线长度大于30m（铝合金及其他材料直线段长度大于15m）时，应设置伸缩节，伸缩节应设置在伸缩缝位置或直线长度的中
间。伸缩节两侧各设置一个支架，支架与伸缩节端部距离不大于500mm。伸缩节补偿
5、桥架内电缆敷设：按图确定起点终点及电缆敷设途径；绘制桥架各个断面电缆位置，对载流量大的电缆应保持一定的间距，整个桥架内的电缆截面不应超过桥架截面的60%；电缆敷设前应清扫桥架，检查桥架有无毛刺等可能划伤电缆的缺陷；电缆在桥架内分层排列整齐，不应交叉，电缆在起点、终点、水平弯曲处电缆与桥架应绑扎，竖直电缆最高点、自身重力作用下宜跑位，转弯处、三通处应做绑扎固定，与电桥架间每间隔1m绑扎楼板处防火封堵应严密；电缆起点、终点、转弯及每隔50m处设电缆标牌，标牌内容清晰。
收缩衬板应设在伸缩节外侧，衬板螺栓孔应开成条形孔，衬板长度为两个连接板长度之
和加30mm，双螺母应位于桥架外侧，且不能拧紧，以保证自由伸缩。伸缩节两端桥架应采用软铜线做接地跨接，接地线中间应留有余量。
质量控制要点：桥架伸缩节安装与其他段桥架平直，内壁光滑，连接顺直，伸缩自如。
伸缩节示意图
伸缩节A-A剖面

桥架制作安装图例PPT课件

搭接根部位置注意细节处理，避免油漆堆积，影响观感。
刷第二遍油漆;注意事项:油漆刷涂均匀,沾附良好，油漆浓度调好，晾干后方可安装
刷第二遍油漆；注意事项：焊接部位除锈，箭头所示部位油漆要刷涂匀称，避免出现起泡和脱落现象
第4页/共14页
五、支架间距分布
由于本工程地下室的梁板不规则，所以用红外线水平仪取点设置支架，并等分支架间距
防松双螺母
第12页/共14页
十三、桥架直线安装成型
桥架安装完成,直线段的效果
桥架安装完成，直线段效果
拼缝位置均匀无间隙
第13页/共14页
感谢您的观看！Βιβλιοθήκη 第14页/共14页局部支架调增；注意事项：原支架部位螺栓敲入墙内，同时检查高度是否按照优化图纸要求
第8页/共14页
九、桥架安装调整
局部调平后的桥架，注意事项：加装防松螺母。箭头所示部位处理
局部调平后的桥架：注意事项：弯头部位设置支架
拼缝位置的间隙要求一致，不得错口和扭曲，注意调整。
第9页/共14页
十、桥架复核调整
做好钻孔深度限位。
第6页/共14页
七、桥架预制
未佩戴护目镜
配件加工注意事项：放线后开始切割，切割时候前方不得站人。
配件加工注意事项：应佩戴护目镜，切割完后毛刺清除，切割部位损坏的喷塑层修复和处理
第7页/共14页
八、桥架安装
桥架安装后复核，注意事项：检查支架间距是否合理，支架是否歪斜，桥架是否水平，此时应注意安全事项是：保证梯子、龙门架的牢固和稳定，要求作业人员反应要灵活，
支架安装后复核、校正位置，保持支架直线
第5页/共14页
六、支架安装
安装桥架前加限位螺母，桥架调平后加双螺母防松，锯掉长出横担的吊架

精品工程图片展示桥架安装施工细部做法

精品工程图片展示—-桥架安装施工细部做法桥架:跨接表识，弯曲度一致桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标) 。

至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。

接地线最小截面不小于4平方米。

金属电缆桥架及其支架全长应不少于2处与接地(PE）或接零（PEN)干线相连接;跨接线压线处细部做法，如下：注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线螺栓的个数;压接位置，如下：破漆压接不够规范，没弹簧垫及平垫，如下：错误的压接，顺序不对，如下：重要房间桥架的接地，如下：桥架母线防火泥封堵电井内桥架接地及表识,如下：桥架的安装：横平竖直，弯头处要平缓.当桥架分层时,最好用组合架。

桥架内部要加设防火封堵或加设防火包钢制30米，铝合金及塑料的15米要加伸缩节。

过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。

桥架的支架间距一般要求水平的为1。

5—3米，垂直的为2米一个。

螺母位于桥架的外侧.当支架与铝合金桥架连接时,注意防电化措施。

注意转弯处支架的设置配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致，如下：三通变径使用合理，如下：桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩，如下：桥架提早做在上,如下：漂亮的桥架支墩，如下：强调点：梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。

南方地区一般做接地扁铁跟桥架一起。

电缆桥架安装及验收培训教材

施工班长检查，桥架安装所使用材料的型号规格符合设计要求；施工班长检查，桥架标识与图纸设计相符合，书写内容、格式、字体大小、颜色等符合设计要求；施工班组按照质量计划逐步施工，对质量计划中设定的检查点提前发出通知，待检查合格后方可继续施工；施工班组对不同规格尺寸的螺母进行紧固检查；（自检合格后在螺母与垫片处点黄色油漆表示自检合格）检查部门控制工具的有效性；给定的尺寸与其他技术说明的一致性；实际位置的支架编号与图纸相符；支架的定位；切口已做防腐处理；(涂富锌漆) 焊接质量；螺栓紧固；（检查合格后在螺栓与垫片处点红色油漆表示检查合格）
对人、机、料、法、环的准备 1）对人员资格的控制准备,使其取得相关施工资质 2）对工机具符合性的控制准备，使其符合现场使用 3）对材料的控制准备，使其符合设计要求 4) 对文件、图纸的控制准备，保证其有效性 5) 对施工环境的控制，使其满足施工要求
No
施工准备
材料搬运
No
Yes
1）根据材料计划领取材料并运至指定堆放场 1)按图纸上支架设计要求选用支架材料 2）根据支架类型依照实际测量尺寸进行下料组对、安装支架 3)QC1、QC2按照质量要求进行检查
No
支架安装
No
Yes
No
桥架安装
No
Yes
No
1）根据图纸设计选用桥架材料 2）按照要求安装桥架根据力矩要求紧固螺栓
螺栓紧固
Yes Yes
No
桥架标识作业完成
按照图纸设计喷涂桥架标识施工完成，并检查合格。施工班组、 QC1、QC2分别对其签字确认
2.2 主桥架安装与检查
1 、安装流程图
2、画中心线

桥架制作安装工艺工序图解课件

整理桥架制作和安装过程中产生的质量证明文件，如合格证、检验报告、验收记录等。
整理桥架制作和安装过程中的施工记录，如焊接记录、防腐处理记录、安装施工记录等。
根据验收标准和实际检查结果编写验收报告，对桥架制作和安装质量进行评价，并提出整改意见。
将验收文件整理归档，建立档案管理制度，方便后续查阅和管理。
安装现场勘查与环境评估
勘查现场
对安装现场进行实地勘查，了解现场地形、地貌、地质等条件，评估安装难度和风险。
环境评估
评估安装现场的环境因素，如温度、湿度、腐蚀性等，确定桥架材质和防护措施。
安装材料及设备清单核对
核对材料清单
根据设计要求，核对桥架、支架、紧固件等材料的规格、型号、数量等是否齐全。
安装顺序
按照施工图纸要求，确定连接件的安装顺序，确保连接件与桥架之间的配合紧密可靠。
安装方法
连接件可采用螺栓连接或焊接等方式固定在桥架上，确保连接牢固可靠。
接地跨接处理措施图解
接地跨接重要性
接地跨接是确保桥架系统安全可靠运行的重要措施，能够有效降低系统接地电阻，提高系统防雷
性能。
接地跨接方式
桥架制作安装工艺工序图解课件
CONTENTS 目录
• 桥架制作概述 • 桥架制作工序详解 • 桥架安装前准备工作 • 桥架安装施工图解 • 质量检查与验收标准 • 安全文明施工注意事项
CHAPTER 01
桥架制作概述
桥架定义与分类
桥架定义
用于支撑和固定电缆、管线等设备的金属结构架。
桥架分类
根据桥架材料和结构特点，选择合适的焊接方式，如手工电弧焊、二氧化碳气体保护焊等
。
焊接质量控制

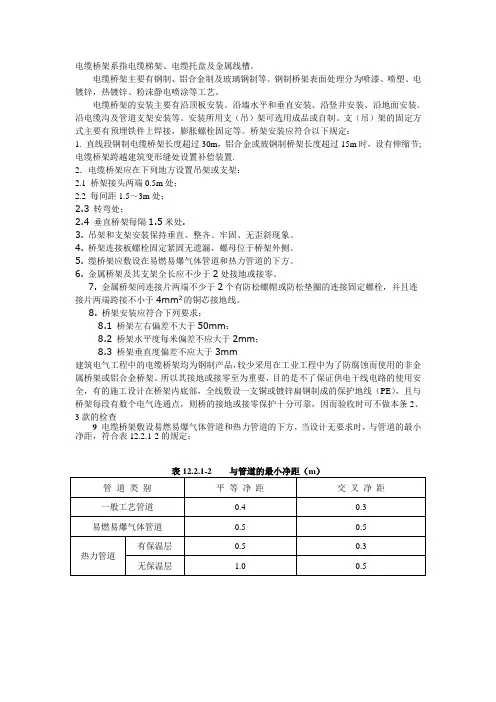

电缆桥架支架安装方法(图示)

电缆桥架系指电缆梯架、电缆托盘及金属线槽。

电缆桥架主要有钢制、铝合金制及玻璃钢制等。

钢制桥架表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉沫静电喷涂等工艺。

电缆桥架的安装主要有沿顶板安装。

沿墙水平和垂直安装、沿竖井安装、沿地面安装。

沿电缆沟及管道支架安装等。

安装所用支（吊）架可选用成品或自制。

支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。

桥架安装应符合以下规定：1. 直线段钢制电缆桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节;电缆桥架跨越建筑变形缝处设置补偿装置.2．电缆桥架应在下列地方设置吊架或支架：2.1 桥架接头两端0.5m处；2.2 每间距1.5～3m处；2.3 转弯处；2.4 垂直桥架每隔1.5米处.3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象。

4. 桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。

5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方。

6. 金属桥架及其支架全长应不少于2处接地或接零。

7. 金属桥架间连接片两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，并且连接片两端跨接不小于4mm2的铜芯接地线。

8. 桥架安装应符合下列要求：8.1 桥架左右偏差不大于50mm；8.2 桥架水平度每米偏差不应大于2mm；8.3 桥架垂直度偏差不应大于3mm建筑电气工程中的电缆桥架均为钢制产品，较少采用在工业工程中为了防腐蚀而使用的非金属桥架或铝合金桥架。

所以其接地或接零至为重要，目的是不了保证供电干线电路的使用安全，有的施工设计在桥架内底部，全线敷设一支铜或镀锌扁钢制成的保护地线（PE），且与桥架每段有数个电气连通点，则桥的接地或接零保护十分可靠，因而验收时可不做本条2、3款的检查9电缆桥架敷设易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合表12.2.1-2的规定；电缆桥架型号表示方法桥架安装示意图电缆桥架托臂安装方法1、托臂在工字钢、角钢立柱上安装用M10*50螺栓连接固定。

电缆桥架安装细部做法PPT幻灯片课件

刷完灰色面漆 11
1、立柱焊接在垫板上。焊接前要根据土建所给标高确定安装高度及立柱长
度。
立柱安装
根据土建所给标高确定立柱及桥架安
装高度
12
2、将制作好的垫板按桥架走向确定好安装位置，安装时同一排垫板的偏差尽量缩小，防止确定好立柱安装位置后不能焊接在垫板内。
3、垫板的固定方式根据桥架的大小、层数（即重量）确定，一般为四角固定。当桥架较轻时也可两点固定，但必须达到足够的强度。
垫板加工制作
去除铁锈及焊渣
9
垫板加工制作
刷完防锈漆后刷面漆
3、垫板内外两侧及边缘刷防锈漆两层，面漆一层。固定在墙体或顶板上的垫板可只在贴近墙体侧刷防锈漆及面漆，外侧（立柱接触面）待焊10 接完毕后进行刷油。
制作完的垫板
长条形孔洞容易找正位置并可避开墙体中钢筋等物
体
两孔
四孔
刷完两次铁红防锈漆防锈漆
前
后
约300mm
约300mm
19
1、托臂焊接在立柱上。焊接托臂前首先确定两端托臂在立柱上的高度，上下层托臂间距符合设计图纸，两端确定好后进行焊接。
2、两端托臂焊接完后，在两端托臂上拉两条水平线，用于确定中间托臂高度，拉线要拉紧防止中间下垂。
托臂安装
水平线
20
3、托臂焊接前使用水平尺检查托臂的水
注：正确配置油漆与稀料的比例，防止油漆过稠堆积不容易晾干或者过稀防腐效果差。
稀料与油漆的配置参见产品说明书。
立柱加工制作
防锈漆及面漆刷油要均
匀
6
制作完的立柱
刷完两次铁红色防锈漆
