PETREL培训教材
Petrel官方地震解释培训M4_Well_Ties_Synthetics
Despiked
2
3
5
4
Log estimation – Make density from sonic
1. Right click on the well where an estimated log should be generated
1
2. Click on Use existing, select Global Well Log from the list
Execute
1
4
2
5
Acoustic impedance and Reflection coefficient series
1. In the Seismogram tab, click on Create synthetic seismogram
2. Select Density to use
2 3
Opens settings page for the object Create a new object Opens the spreadsheet for the object
Well selection
1. Select a single well or the Wells folder to work with from the drop down menu
7
Synthetic seismogram
1. Click on the Synthetic seismogram pull down menu to view its content
2. Reflection coefficients and wavelet is input when Apply or OK is clicked
petrel RE详细培训资料
纵向上zone分区-基于储量 可以选择怎么分
分区-基于PVT、相渗 计算同上，
纵向上zone分区-基于储量
纵向分区-基于PVT、相渗
平面分区-基于PVT、相渗
多边形多个分区
例如做3个分区
名字要唯一
怎么设置显示井的方式（井很长，显示不一样）
怎么设置显示井的方式（井很长，显示不一样）
打开文件夹，找到主文件 （data）
去文件目录下找到这个文件， 并进行修改
就是这个 文件
编写椭圆里的信息，可调用这个文件，并 且要把mult这个文件拷到主文件夹下。
以上做完之后，可重新define一个case， 然后运行模拟，去比较结果。
三、如何修改断层传导系数
可以对每个断层的传导系数进行修改，0.5 是半封闭，1是不封闭，0是完全封闭
2、导入EV文件
匹配好井名
2、导入EV文件
对时间的设置一 定要改成一致
2、导入EV文件
上下都要勾上才 能显示
3、自动方式设计完井
里导入射孔文件
这个时间是创建井的时间
套管
创建一个简 单完井事件
五、如何导入井的历史数据
五、如何导入井的历史数据
五、如何导入井的历史数据 名字要匹配
五、如何导入井的历史数据
网格的趋势线方向 ，一般参考主断层 的方向
第一步：平面网格的粗化
粗化到的模型，现 在只有平面的网格
第二步：纵向网格的粗化
输出的粗化模型 原始模型
可以把zone减少，比方说3个搞成 2个，但是注意zone1的底深和 zone2的顶深要一致
第二步：纵向网格的粗化
layering也可以粗化
第二步：纵向网格的粗化
一、粗化地质模型（respect,grid,edit)； 二、高压物性、相渗（props）； 三、初始化（solution); 四、分区（regions）； 五、输出控制（summary）； 六、观测数据（schedule）。
Petrel官方地震解释培训M1_2_Data_Import_Cube_handling_and_QC 共22页PPT资料
5. It is possible to scan a specified number of traces to QC the parameter selection
6. In the Input Data Dialog window, select the desired color template and correct domain
2 2. The vintage names are given
sequentially when importing data using Set default vintage
3. All vintage names are editable
3
in the Settings源自dialog box for Generate Attribute cubes Generate Ant-tracking cube Auto generate fault patches Edit fault patches Convert fault patches to fault
interpretation Volume extraction Train Estimation Model
Seismic interpretation
Refine interpretation Horizon operations Make surfaces Surface operations Attribute maps Process Manager Depth conversion Geophysics in Property
3. Set corresponding data type (2D/3D), define vintage and Line detection method
Petrel官方地震解释培训M3_Reconnaissance 共22页
2 1
Ctrl + C 3
Ctrl + V
Create and edit color palettes
1. To change the name, double click on the color palette and go to the Info tab. Change the name in the Name box
3
4
Random Intersections - definitions
1
2
3
4
1. Seismic intersection (Random line). Is a vertical
and randomly aligned intersection that extends through the seismic volume without any bends. Can also be tilted (turn off ). Insert by right mouse button click the seismic volume
1
2
3
Display multiple seismic views on the same screen
Options to tile horizontally or vertically
Interpretation is updated interactively between windows
Reconnaissance
Objectives
• Selecting and manipulate seismic lines • Create Interpretation windows • Manipulating an Interpretation window • Display wiggle traces • Posting data in an Interpretation widow • Settings for SEG-Y seismic data • Settings for ZGY seismic data • Create and edit color palettes • Display multiple seismic views on the same screen • Linking windows • Random intersections • Composite intersections • Create a Well section fence diagram • Volume rendering
petrel培训
孙海涛
勘探开发研究院 二○一三年五月
一、数据格式 二、井数据加载 三、地震数据加载 四、任意剖面显示
X
井头文件
测井曲线
井轨迹
井分层数据
基准面：1500m
中键加左键放大，中键拖拽。
加井轨迹
全选，查看对应关系
加载井曲线
全选核对井名
Rt Rxo Ild Ilm Ils Rd Rs RMLL CON AC DEN CN GR SP CAL K TH U KTH NGR
true formation resistivity. 地层真电阻率 flushed zone formation resistivity 冲洗带地层电阻率 deep investigate induction log 深探测感应测井 medium investigate induction log 中探测感应测井 shallow investigate induction log 浅探测感应测井 deep investigate double lateral resistivity log 深双侧向电阻率测井 shallow investigate double lateral resistivity log 浅双侧向电阻率测井 micro lateral resistivity log 微侧向电阻率测井 induction log 感应测井 acoustic 声波时差 density 密度 neutron 中子 natural gamma ray 自然伽马 spontaneous potential 自然电位 borehole diameter 井径 potassium 钾 thorium 钍 uranium 铀 gamma ray without uranium 无铀伽马 neutron gamma ray 中子伽马

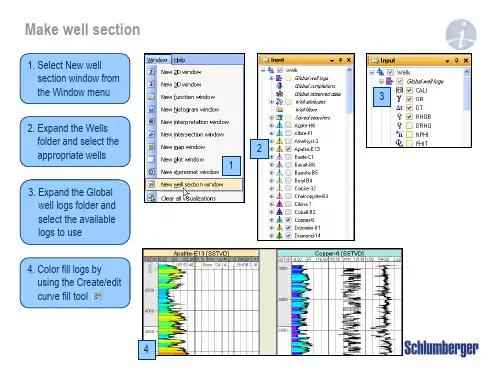

Petrel官方地震解释培训M4_Well_Ties_SyntheticsPPT精品文档25页
Despiked
2
3
5
4
Log estimation – Make density from sonic
1. Right click on the well where an estimated log should be generated
1
2. Click on Use existing, select Global Well Log from the list 3. Set Action #1 to Density from Sonic 4. Select Input Log 5. Apply default parameters
2. Bad logs must be edited Estimate logs if missing Splice log intervals Manual editing
GR Sonic Density Caliper CS
1
2
Log editing
GR Sonic
1. From Global well logs Right click on DT and select Calculator
2
4
6 3
1
5 7
Log input and QC
1. Input data to Synthetics; Logs: Sonic [s/ft] Density [gr/cm3] Check shots (CS): Check Shot Survey (or) VSP Additional logs (optional): GR [API] Caliper [Hole diameter] Any other
more files if in same format) 1 A
Petrel培训-总培训资料
介绍Petrel
新工区 打开工区 导入文件
保存工区 另存工区 自动保存 输出 输出图象
恢复 重做 剪切 复制 粘贴 删除 查找 拷贝位图 拷贝图源文件 粘贴位图 全选
介绍Petrel
状态栏 信息窗口 全屏显示 激活批处理流程
设置 流程对话框 全景显示 俯视图 以原始比例显示 设置为原始比例 高亮显示 正交镜头显示
Run for all main input in the same folder,勾上此选项及可对文件夹内所有数据 同时做面，省去每个数据单独做面的工作。
2014石大油源Petrel培训
一、界面介绍及数据加载 二、各模块常用操作及主要功能 三、断层建模及速度模型的建立 四、裂缝预测及构造模型的建立 五、地震储层构型及砂体模型的建立 六、沉积相模型及属性模型的建立 七、储量计算及水平井优化设计
一、界面介绍及数据加载
1、petrel功能介绍 2、petrel界面介绍 3、数据加载与导出
复制
5、砂岩厚度提取
提问：为什么用SSTVD？？
6、地震数据体格式转换
7、地震数据体裁切
8、拉取过井地震剖面
9、生成/编辑多边形
首先激活
然后点击右侧功能栏里
显示polygon中的点 删除polygon 生成编辑点 生成编辑polygon 忽视激活新建polygon 激活基础上新建polygon 新建长方形 闭合polygon 打开polygon 对接polygon 光滑polygon
本节培训要求
1、要求明白petrel的主要功能。
2、对petrel界面有最基本的了解。
3、能够熟练掌握数据加载格式，将其他软件平台上导出的 基础数据整理成petrel加载格式，掌握加载不同数据需要 选择的文件类型，能够正确完成加载基础数据操作。
Petrel官方地震解释培训M7_Depth_Conversion-19页精选文档
2 1
34
5
Velocity modeling using well data
1. Select type of velocity model for each interval. When using the Linvel function for modelling, constants, surfaces or Well TDR can be used as input
1. Well trace Md inc 2. Depth & Time tolerance 3. Velocity & k clipping
Saved in Model tab
The exercise examples
Time/Depth relationship in wells
Velocity Cube (SEG-Y)
3. Define output (e.g. velocity cubes, V0 and k for Q.C. purposes)
• Domain convert via 1. Right click on object (uses currently ”active” velocity model) 2. General Depth Conversion Process for Multiple objects 3. 3D Grid Conversion 4. Within a workflow in Process manager
Overview
• ‘Velocity Modeling’ is separate from ‘Domain Conversion’ • Interactively switch between time and depth for converted
Petrel官方地震解释培训MReconnaissance
Objectives
• Selecting and manipulate seismic lines • Create Interpretation windows • Manipulating an Interpretation window • Display wiggle traces • Posting data in an Interpretation widow • Settings for SEG-Y seismic data • Settings for ZGY seismic data • Create and edit color palettes • Display multiple seismic views on the same screen • Linking windows • Random intersections • Composite intersections • Create a Well section fence diagram • Volume rendering
To change lines
4
3. Check box in front of a different seismic line
4. LMB on triangle above seismic or drag to new position
12 3
Manipulating an Interpretation window
4. Enable transparency for intersections combined with editing of the opacity curve under the colors tab to see through the seismic sections
PETREL操作手册文字版(中文)ppt课件
4. 在活动状态的主测线上通过数字化 断层线来解释某一主断层.
5. 记住使用快捷键N或单击Start New Polygon 按钮在每条线之间插入（断 点）标志.
6. 在同一方向上向前移动n条线继续解 释同一断层.
PETREL中井分层信息以Sorted on type和Sorted on wells两种方式储存在 well tops 文件夹中.
2021/4/23
5 定义模型
在建立3D网格之前,必须定义一个模型. Define Model 处理步骤完成这项工作. 双击 Define Model 处理步骤,在处理对话框中键入名称.点击OK.模型存放在PETRE 资源 浏览器中的Models 窗口.
3. 单击Make/Edit Well Tops 处理步骤, 使之处于击活状态.
4. 单击功能栏中的 Add new Point 按钮 .
5. 在显示窗口中点击井轨,进行数字化.
6. 对于井轨上的不同地层创建不同的 井分层.取消处于Sorted on type (PETREL 资源管理器) 文件夹下的井 分层文件的活动状态,如果没有文件处 于活动状态,将添加一个新的分层文件.
PETREL 支持多种格式用于数据的载入和输出 (参见表3, Getting Started Manual).
建立文件夹:
1. 确定用于存放数据的文件夹的数目, 例如:地震线、等容线、断层多边形.
2. 从工具栏（单击Insert New Folder 按钮）或从菜单栏(Insert) 添加新文件 夹.
18 粗化地层 18.1 粗化地层
19 粗化属性模型 19.1 粗化属性模型
Petrel培训总PPT课件
地质调查—地球物理/化学勘探—发现圈闭—
油 气
油气藏勘探
布置预探井—录井/测井/固井/完井—试井— 地层测试—评价勘探—提交探明储量
藏
勘
探
与
开
发
开发准备—开发设计（油藏描
油气藏开发
述和油藏工程）—开发实施—
投产—开发管理
第3页/共121页
总体来说，勘探就是发现油气藏，开发就是认识油气藏、评价油气藏、开采油气藏、 管理油气藏、油藏数字化。
介绍Petrel
Geology/地质 Seismic/地震
Modeling/建模
Simulation/数模 Geology/地质
第12页/共121页
介绍Petrel
1、加载井头
井头文件是一个ASCII文件，定义*井名，*井口坐标(X-Y) ，*补心海拔(KB)，底深 （TD/MD）和井类别（symbol）(可以不选)。
第27页/共121页
1、井分类及快速搜索
第28页/共121页
第29页/共121页
2、分深度显示井轨迹
构造面 上下浮动数值
第30页/共121页
3、井位过滤筛选
根据井属性 根据测井曲线 根据地质分层 边界内井筛选
第31页/共121页
4、测井曲线计算
研究区裂缝ILD一般小于等于20Ω•m，AC一 般大于等于230 μs/m，CNL大于等于23， 通过计算器可以构建一条简易裂缝识别曲 线。
第20页/共121页
数据加载
第21页/共121页
数据加载
6、加载地震层位
第22页/共121页
数据加载
7、加载工区边界
第23页/共121页
数据加载
Petrel高级培训课件
2、断层处理
批量导入断层，并且可以在settings中进行批 量修改圆滑度等参数，得到右边的结果
断层接触的几种接触关系处理—情况1
黄色断层与红色断层没有接触，先选择黄色断层，再右键点击红色断层，增加 断层外推距离，讲两条断层相交。
断层接触的几种接触关系处理—情况2 针对这类断层，必须处理原数据，讲 蓝色断层的左边归为黄色断层
数据分析，变差函数调节-data analyse模块中主要是为了得到各种沉积微相占 得比例和变差函数中的几个参数（最主要的是为了得到垂向厚度这个值）
所有的zone是 一起做的，点击 一下前面的 zone就可以实 现所有的zone 一起做
该值可以调节
分别为主变程、次变 程和垂向厚度
找一口数据资 料齐全的井
选择要调整的点
激活该模块
选择要调整点的影响范围下拉选择调整的形状
laying 如果有等厚图约束的话，就要做make zones这一步，没有的话就不需要
做完上面那步，就可以查看生成的网格是否正确，生成的网格不能是负的
生成它，双击就可以查看网 格的体积是否是负的
数据分析、相建模和属性建模
数据粗化
构造成面——Make velocity model下生成的model在models窗口下看——General depth conversion（将地震、地震解释结论等转化为深度域的）
加载曲线格式，只认MD 文件格式
此处重命名就是新 生成文件的名称
选择前面新建 的岩性模板
若生成的与建立模板的颜色 不一致，双击lith
可以修改画的边界
利用此键画模型 边界
画完边界之后 选中断层两白 点之间变为黄 色点 ，生 成
设定网格方向
设定网格趋势， 注：方向是必须的， 趋势不是必须的
Petrel官方地震解释培训M5_Preliminary Interpretation 共22页
- Illegal step distance
Legal Step parameter defines how many legal step advances must be taken after an illegal step and before another illegal step is taken.
- Distance to search off track direction
• Search until discontinuity is found or exceed step distance plus illegal step distance • Search for next discontinuity (when found it defines direction of travel) • Search for next discontinuity in tracking direction within defined distance of that
The Ant-tracking attribute cube will be put in the Input tab
Ant-tracking parameters
2D example of ants path through voxels
- Discontinuity - Initial ant agents - Tracking Ant agent - Tracking direction - Step advance distance
Petrel官方地震解释培训M1_2_Data_Import_Cube_handling_and_QC 共22页
3. Right click or use the Insert menu to add seismic survey folders
2
3
Note: The seismic main folder contains by default a Vintage folder (to be explained later), Interp survey inclusion filters and an Interpretation folder with an active seismic horizon. Only one Seismic main folder can exist in a project.
Seismic data visualization in 3D windows
1. Expand the seismic cube and click on the default Inline and Crossline 2. To add additional Inlines, Crosslines, Randomlines and time slices, right click and select
Petrel workflow tools
Data Import
Seismic
Well Correlation
Fault Modeling
Pillar Gridding
Zonation and Layering
Intro to Petrel Import data Edit Input Data Process Manager
Seismic bulk data storage – the seismic main folder
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Petrel软件实例操作流程目录第一章Petrel简介一、安装并启动Petrel (01)二、界面介绍 (02)第二章Petrel处理流程介绍一、数据准备 (07)二、断层建模 (14)三、Pillar Gridding (22)四、Make H orizon (27)五、深度转换（可选步骤） (32)六、Layer ing (34)七、建立几何建模 (35)八、数据分析 (36)九、相建模 (42)十、属性建模 (51)十一、体积计算 (60)十二、绘图 (64)十三、井轨迹设计 (66)十四、油藏数值模拟的数据输入和输出 (69)第一章Petrel简介一、安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE，如果LICENSE过期，请和我们技术支持联系。
然后按下面的顺序打开软件。
1. 双击桌面上的Petrel图标启动Petrel。
2. 如果是第一次运行Petrel，在执行Petrel运行前会出现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。
二、界面介绍（一）、菜单条/ 工具条与大多数PC软件一样，Petrel软件菜单条有标准的“文件”、“编辑”、“视图”、View等下拉菜单，以及一些用于打开、保存project的标准工具，在菜单条下面的工具条里还有更多工具。
在Petrel里，工具条还包含显示工具。
此外在第二个工具条里还有位于Petrel 项目窗口的右端的按钮，它具有附加的Petrel相关的功能。
后面的工具条称为功能条，这些工具是否有效取决于选择进程表中的哪个进程。
操作步骤：1、点击上面工具条中的每一项看会出现什么。
你可以实践一些更感兴趣的选项。
2、将鼠标在第二个工具条中的按钮上慢慢移动。
将会出现描述每一个按钮功能的文本出现。
3、点击“What's This”按钮，然后再点击其它的某个按钮。
将会现该按钮的功能的更详细的描述。
（二）、Petrel资源管理器Petrel资源管理器（左上角）跟任何PC机上的windows资源管理器一样工作。
通过点击加号、减号可以打开和关闭文件夹。
注意Petrel资源管理器下面的卡片，这些卡片可以从一个文件夹移到另一个文件夹。
操作步骤：1、点击输入卡片。
2、展开文件夹显示其内容。
3、右键点击文件夹有效的选项，从选项列表中选择设置，弹出一个窗口，支持文件夹的几个有效功能选项。
4、右键点击一个文件并选择设置，出现这个文件有关信息。
5、点击Petrel资源管理器下面的Models卡片并浏览卡片下的文件。
右键点击其他项目并试验点击其他选项。
（三）、进程表进程列表是Petrel中可以被激活运行的处理命令。
操作步骤：1、点击列表功能的某些功能，注意显示窗口右边的工具条如何变化。
工具条上的一个或两个按钮将发生变化。
你也可以注意到功能的名称是高亮显示的，意思是那个功能是被激活的。
2、双击一个功能可以看到那个功能的对话框，这些对话框错综复杂地依赖于该功能。
浏览这个对话框的所有卡片。
查看其他进程的对话框。
（四）、显示窗口显示窗口是所有的图形显示的地方。
各种窗口都能够显示这部分内容。
例如3D、2D窗口、井剖面窗口（井相关）、解释窗口（地震解释），Map/Intersection窗口（绘图），等等。
操作步骤：1、点击工具条上面的window菜单，一系列显示窗口类型被列在列表上。
在列表下面是当前被激活的显示窗口。
（五）、数据信息建立任何模型最重要的方面之一是理解这些数据和检查建模用的那些数据的质量。
在Petrel 中有很多方法可以检查数据。
它们很多都是可视化的，可是有些是文本的也非常有用。
这些包含文件内容的清单，用编辑器可以浏览top picks和统计表。
编辑Well Tops操作步骤1. Petrel有一个Well tops的编辑器。
2. 在Petrel资源管理器下的输入卡片下右键单击Well Tops文件夹并选择编辑器。
弹出一个包含Well tops所有有效信息的窗口。
3. 改变文件夹浏览所有数据，不要保存你的改变，浏览完毕关闭窗口。
4.部分或所有信息都可以被选择后直接复制粘贴到Excel中。
选择所要复制的行或列的对象然后点击copy按钮。
检查统计表不论输入数据，建立的新文件或检查别人的其他项目，你都应该检查重要文件的统计表，避免出现那些意想不到的错误。
操作步骤：1、在Petrel资源管理器的输入卡片下，选择其中一个Surfaces进入设置对话框（右键点击文件选择设置）。
2、进入统计表单检查其范围及Z值的性质（正或负）。
3、检查其他文件的统计表。
4、检查文件夹中的统计表，弄清楚提供了什么信息。
测试well tops 文件夹。
（六）、可视化这里有多种显示窗口，有些经常使用，有些仅偶为一用。
这些练习为一些更为常用的显示工具提供了简明的介绍。
通过这种方式，您会在以后的练习中更加得心应手地使用这些显示器。
操作步骤：1、打开3D显示窗，通过toggling on紧接其后的the checkbox，会从petrel的输入表单中显示一个文件。
2、点击位于功能栏顶端的View Mode（v）图标，在显示器上移动鼠标，会出现一只手型指示图标，此时您可以操纵显示器。
3、按鼠标左键并移动鼠标。
4、按住shift或control键，左击并移动鼠标。
5、同时按住shift 和control键，左击并移动鼠标。
6、按Escape键，注意此时指示键变为箭头标记，通过点击Set Select/Pick Mode。
7、点击所显示中一项，使用箭头标记，注意阅读出现在窗口右底部的信息。
8、打开2D窗口，会显示出与3D窗口同样文件。
注意那些不同窗口中显示出的不同之处，而这些项目只是在选定各自不同窗口时才出现。
9、点击工具栏内的窗口按纽，选择tile vertical，将2D窗口置于3D窗口边上。
（七）、设置色彩，线宽，操作等在input和model tab里每个object都有与之相关的设置窗口。
您可以双击或右击，进入设置窗口，选择设置项目，然后在设置窗口定义显示设置，诸如线thickness，色彩，contour increment .操作，更换名称等。
操作步骤：1、打开3D窗口，清除所有项目，将top tarbert surface 置入窗口。
2、在surface 上左击，选择设置，进入设置top tarbert surface 程序。
3、进入style 表单，注意您可以在此处定义contour increment 并设置线宽。
此外，您可以使用一种不变的颜色或某中表示深度的颜色显示surface。
4、定义色彩表单，定义常用的颜色。
（八）、定义一个横截面（General Intersection）GI是在显示时通过数据切的一个面。
数据能被显示在这个面上。
使用下面的练习步骤将知道你怎么做。
操作步骤1、De-select您的所有数据并仅显示the Top Tarbert surface。
2、右击含有surfaces的文件夹选择插入General Intersection.一个平面会被插入穿过你的模型南北方向运行。
您可以进入相关的设置（右击选择设置）更改平面的颜色和透明度。
3、只要general intersection在运行，您就可以在Petrel窗口下端发现有相关平面的示范。
a.蓝色的盒子- Toggle Visualization on Plane，应该是个神奇的按纽，当它被定义为自动显示平面时会设计出大胆新奇的平面（不是在3D中）。
b. 这六个按钮捅咕哦模型给定的增量进行播放。
c.有四种图标供水平或垂直方向排列平面。
d. 要阅读兰色方框的内容首先点击What's This按钮并点击平面对齐。
e.剪刀可以用来任意修剪已显示的平面的前部或后部。
f.三个snappers图标可用来将平面放置于您想放到的地方。
4、确定平面方向：使用the Align East to West或Align Plane Vertically 工具。
5、从功能栏中选择Manipulate Plane图标，点击平面并沿着轴线拖动平面。
g. 要想往任何方向移动平面，只需在您移动平面时按住ctrl键。
注意旋转轴的位置取决于您开始操作时所点的平面上的位置。
6、使用Clip behind Plane工具作平面后部修剪。
7、在平面上列示数据。
h. 点击蓝色按纽，您会发现原先许多输入表单内（如已有相关数据时即为modle 表单）的白色盒子会变成蓝色。
i. 点击所有surface前面的兰色方框：Base Cretaceous，Top Tarbert，Top Ness and Top Etive。
j. 若要改变已显示平面表面的线的浓度，进入供GI用的设置窗口，在输入设置表单下改变表面宽度。
k. 注意在输入设置表单下有一个Ghost limit选项。
它通常用于instance when displaying interpreted lines from seismic on a plane.因为the interpreted lines可能与GI plane不一样。
ghost limit 可以详细说明平面周围的面积。
8、拖动平面穿过模型（记住，你必须激活Manipulate Plane图标让它移动）。
你也可以使用示范选项将平面左下移动穿过模型（向前/向后调动平面，向前/向后移动平面，停止）。
9、断开平面到你想要的位置：点击Snap Intersection Plane to 2 Points工具和点击Top Tarbertsurface上的两点就可从这两点断开平面。
（九）、定义Vertical Well Section垂直剖面可以生成通过任意井轨迹或沿用户自己定义的多边界。
操作步骤：1.右击wells选择Create Vertical Well Intersection。
2.使用左下角的蓝色按纽显示如上段描述的关于the well intersection选项。
Toggle蓝色按纽，Petrel 资源管理器中一些选项会变成蓝色，而任何蓝色选项都可在连井剖面中得到展示。
第二章Petrel处理流程介绍一、数据准备（一）、数据类型介绍Petrel接受几乎所有的数据类型，注意带空格和Tab分界的数据都能通过普通ASCII浮点数读取，数据类型包括：Lines：2D、3D地震线，从地震体解释的断层（fault polygons 和fault sticks）和来自别的二维图形系统的多边形（有或没有Z值）。
