棱镜折射与偏转角
棱镜知识点总结
棱镜知识点总结一、棱镜的基本概念1. 棱镜的定义棱镜是由透明材料制成的，表面光滑，长方体形状，两个完全平行的面是光学镜面。
它是一种用于分析和分离白光成分的光学仪器，利用其色散特性将白光中的各种颜色分离开来。
2. 棱镜的原理当白光通过棱镜时，由于不同波长的光在透明介质中传播速度不同，产生了色散现象，使得不同颜色的光线在空间上产生偏转，从而分离出各种颜色的光。
3. 棱镜的分类根据形状和功能，棱镜可分为棱镜、棱面棱镜、棱面镜等。
按材料，可分为玻璃和塑料棱镜。
按功能，可分为分光棱镜、衍射棱镜、反射棱镜等。
二、棱镜的应用1. 光谱仪光谱仪是利用棱镜的色散原理，将光波分解为不同波长的光线，从而分析光的成分和性质的一种光学仪器。
它在化学分析、天文学、物理学等领域有着广泛的应用。
2. 光通信在光通信中，棱镜可利用其分散和折射的特性，将光线传输到指定的方向，用于光纤通信、激光通信等领域。
3. 摄影和摄像在摄影和摄像领域，棱镜常常用于调节光线的入射角度和形状，使得拍摄出的影像更加艺术化和有趣。
4. 科研实验在科研实验中，棱镜被广泛用于光学实验、光学仪器的制作、光谱分析等方面。
三、棱镜的特性1. 色散特性棱镜的主要特性之一是它的色散特性。
当白光通过棱镜时，不同波长的光被分散成不同的颜色，形成光谱。
2. 反射和透射棱镜对光的处理不仅包括分散和折射，还包括反射和透射。
这些特性使得棱镜在光学领域中有着广泛的应用。
3. 折射角和反射角棱镜对入射光线有反射和折射的作用，入射角和出射角之间存在一定的关系。
这些规律是光学学科中的基础内容。
4. 原始色和复色通过棱镜分解出的光谱中，包括原始色和复色。
原始色是指红、橙、黄、绿、青、蓝、紫七种颜色，而复色则是由原始色混合而成的其他颜色。
四、棱镜的制作和材料1. 制作过程一般而言，棱镜的制作是通过在玻璃或塑料片上切割、抛光而成的。
在制作过程中，需要考虑表面的光滑度、折射率等因素。
2. 材料选择制作棱镜时，主要选择的材料有玻璃和塑料。
格兰汤普森棱镜的基本原理
格兰汤普森棱镜的基本原理格兰汤普森棱镜是利用光的折射原理设计的一种光学仪器，可用于分离、偏转和聚焦光线。
它由两个具有三角形截面的玻璃棱镜组成，将光线以不同的角度折射。
在这篇文章中，我将详细介绍格兰汤普森棱镜的基本原理。
光线在传播的过程中，会受到材料的折射和反射的影响。
当光线从一个介质射入另一个介质时，会产生折射现象，即光线改变传播方向。
折射现象的基本原理是根据光在不同介质中的传播速度不同而产生的。
格兰汤普森棱镜由两个三角形的棱镜组成，它们是由具有不同折射率的材料制成的。
这两个棱镜的三角形截面相连，形成一个完整的棱镜体。
当光线射入棱镜体时，会在两个棱镜之间发生折射现象。
棱镜的折射现象是根据光在不同材料中传播速度的不同而产生的。
从空气中射入棱镜的光线首先会遇到玻璃材料，然后发生折射。
由于玻璃的折射率较高，光线在玻璃中传播的速度较慢，导致光线的传播方向发生改变。
当光线穿过玻璃的一个棱面时，会再次发生折射，改变光线的传播方向。
最终，光线离开棱镜时，又会发生一次折射，恢复到原来的传播方向。
由于不同颜色的光在介质中的折射率不同，格兰汤普森棱镜可通过折射现象将光线按照颜色分离出来。
这是因为光的波长与折射率之间存在一定的关系。
波长较短的蓝光在折射中会发生较大的偏折，波长较长的红光偏折较小，所以在穿过棱镜后，光线会分离成不同颜色的光谱。
此外，格兰汤普森棱镜也可用于改变光线的传播方向。
当光线射入棱镜时，由于折射现象的存在，光线的传播方向会改变。
这个原理可用于将一个光束偏转出来，在实际应用中有不少用途，比如测量和对准光学系统。
另外，格兰汤普森棱镜还能被用作聚焦光线。
当光线射入棱镜时，由于折射现象的存在，光线的聚焦效果可以通过选择不同的棱角来调整。
这个特性在实际应用中被广泛应用于望远镜和显微镜等光学仪器。
总的来说，格兰汤普森棱镜的基本原理是基于光的折射现象的，利用不同材料的折射率不同，使光线发生折射，并将光按照颜色分离出来。
可调棱镜偏转光束

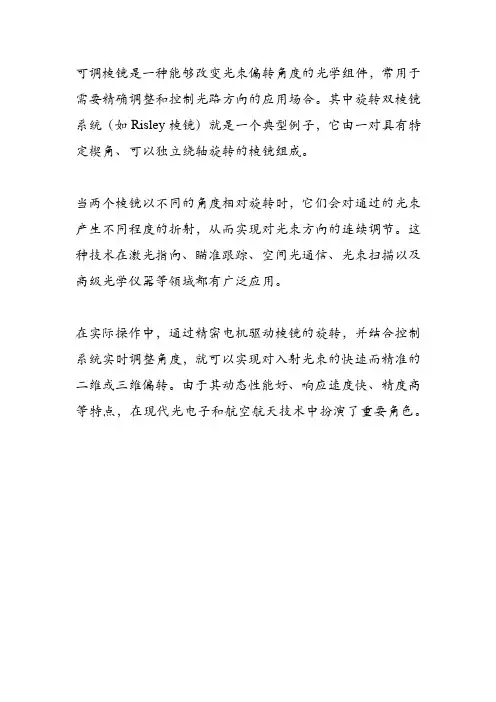

可调棱镜是一种能够改变光束偏转角度的光学组件，常用于需要精确调整和控制光路方向的应用场合。
其中旋转双棱镜系统（如Risley棱镜）就是一个典型例子，它由一对具有特定楔角、可以独立绕轴旋转的棱镜组成。
当两个棱镜以不同的角度相对旋转时，它们会对通过的光束产生不同程度的折射，从而实现对光束方向的连续调节。
这种技术在激光指向、瞄准跟踪、空间光通信、光束扫描以及高级光学仪器等领域都有广泛应用。
在实际操作中，通过精密电机驱动棱镜的旋转，并结合控制系统实时调整角度，就可以实现对入射光束的快速而精准的二维或三维偏转。
由于其动态性能好、响应速度快、精度高等特点，在现代光电子和航空航天技术中扮演了重要角色。
实验七最小偏向角法测棱镜的折射率
实验七 最小偏向角法测棱镜的折射率实验目的：(1) 了解分光计的结构、作用和工作原理； (2) 掌握分光计的调节要求和调节方法；(3) 在分光计上用最小偏向角法测定三棱镜的折射率． 实验仪器：分光计，玻璃三棱镜，平面反射镜，钠光灯源． 实验原理：将待测的光学玻璃制成三棱镜，可用最小偏向角法测其折射率n ．测量原理见图1，光线α代表一束单色平行光，以入射角i 1投射到棱镜的AB 面上，经棱镜两次折射后以i 4角从另一面AC 射出来，成为光线t .经棱镜两次折射，光线传播方向总的变化可用入射光线α和出射光线t 延长线的夹角δ来表示，δ称为偏向角．由图1可知δ＝(i 1－i 2)＋(i 4－i 3)＝i 1＋i 4－A ．此式表明，对于给定棱镜,其顶角A 和折射率n 已定，则偏向角δ随入射角i 1而变，δ是i 1的函数.用微商计算可以证明，当i 1＝i 4或i 2＝i 3时，即入射光线a 和出射光线t 对称地“站在”棱镜两旁时，偏向角有最 小值，称为最小偏向角，用δm 表示. 此时，有i 2＝A /2， i 1＝(A ＋δm )/2，故 22mA A n sinsinδ+=用分光计测出棱镜的顶角A 和最小偏向角δm ,由上式可求得棱镜的折射率n ． 图 1 实验装置：分光计是用来准确测量角度的仪器一、分光计的结构利用分光计测量光线的偏折角，实际上是确定光线的传播方向．只有平行光才具有确定的方向，调焦于无穷远的望远镜可以判定平行光的传播方向．因此，分光计由平行光管、望远镜、载物台、角度刻度盘和三脚底座五个主要部分构成．图2是它的全貌．图 21–狭缝装置；2–狭缝装置锁紧螺钉；3–平行光管部件；4–制动架（二）；5–载物台；6–载物台条平螺钉；7–载物台锁紧螺钉；8–望远镜部件；9–目镜锁紧螺钉；10–阿贝式自准值目镜；11–目镜视度调节手轮；12–望远镜光轴高低调节螺钉；13–望远镜光轴水平调节锁钉；14–支臂；15–望远镜微调螺钉；16–刻度盘止动螺钉；17–底座；18–望远镜止动螺钉；19–平行光管准直镜；20–压片； 21–度盘；22–游标盘；23–立柱；24–游标盘微调螺钉；25–游标盘止动螺钉；26–平行光管光轴水平调节螺钉；27–平行光管高低调节螺钉；28–狭缝宽度调节手轮.⑴三脚底座.它是整个分光计的底座，底座中心有沿铅直方向的转轴套,望远镜和刻度盘可绕该轴转动.⑵平行光管.它的作用是产生平行光.平行光管通过立柱固定在仪器底座上．管的一端装有一个消色差的复合透镜(物镜)，另一端是装有狭缝的可伸缩套管，调节手轮可改变狭缝的宽度．若用光源照亮狭缝，调节狭逢装置锁紧螺钉可以使狭缝套管前后移动，以改变狭缝和物镜间的距离，使狭缝恰好落在物镜的前焦平面上以产生平行光，管下方的平行光管高低调节螺钉用来调节管的倾度，使平行光管的光轴与仪器转轴垂直.平行光管水平调节螺钉用来微调左右.⑶望远镜.结构见图3，它由目镜、物镜、分划板（叉丝）、平面反射镜、光源组成．为了调节和测量，物镜和目镜间装有一分划板(分划板的尺寸见图4)，分划板固定在筒B上，目镜C装在筒B里，通过调节目镜调节手轮可沿筒B前后移动，以改变目镜与分划板之间的距离，适应不同实验者眼睛的差异，使分划板调到能使实验者看的最清楚为原则．物镜固定在筒A的另一顶端,它是消色差的符合正透镜，调节目镜锁紧螺钉，可使筒B沿筒A滑动，以改变分划板与物镜的距离，使分划板能调到物镜的后焦面上．当物镜和目镜的焦平面与分划重合时，从目镜中可同时观察到分划板和它的反射像，且无视差（无重影）此时望远镜适合于观察无穷远处。
棱镜现象的原理和应用
棱镜现象的原理和应用原理棱镜是一种光学元件，具有折射和反射光线的特性。
棱镜现象是指光线通过棱镜时发生的折射、反射和色散现象。
当光线从一个介质进入另一个介质，光线会向着法线（垂直于表面的线）的方向发生偏折，这个现象称为折射。
棱镜的折射现象是由于光线在通过不同介质边界时，速度发生变化而产生的。
根据斯涅尔定律（也称为折射定律），光线的折射角度取决于入射角度和介质的折射率。
除了折射，棱镜还可以产生反射现象。
反射是当光线从一个介质的边界上射入另一个介质时，一部分光线被界面反射回原来的介质，这个现象称为反射。
光线的反射角度和入射角度相等。
棱镜还表现出色散现象，即不同波长的光在通过棱镜时会发生不同程度的偏折。
这是由于不同波长的光在介质中的折射率不同引起的。
光的色散是棱镜在分光过程中的重要特性，也是棱镜用于实现光谱分析的基础。
应用棱镜作为一种重要的光学元件，在许多领域都有广泛的应用。
以下是一些常见的棱镜应用：1.光谱分析：棱镜可以将光线分解成各种不同波长的光，在分散成色散光阵列时，不同的波长会出现不同的偏折角度。
这种特性使棱镜在光谱分析中被广泛应用。
科学家和工程师可以通过观察和测量不同波长的光来分析物质的成分和性质。
2.激光技术：棱镜可以用于调整激光束的方向和位置。
通过选择合适的棱镜形状和材料，可以对激光进行偏折、合束、分束等控制。
这种特性在激光加工、激光显示和激光通信等领域中得到广泛应用。
3.光学仪器：棱镜被广泛应用于各种光学仪器中，如望远镜、显微镜、光谱仪等。
通过使用适当的棱镜，可以改变光线的传播方向、角度和光谱特性，从而提高仪器的性能和功能。
4.光学成像：棱镜在光学成像中起着重要作用。
例如，在相机镜头中，棱镜用于调整光线的传播路径，实现焦平面的偏转，从而实现清晰的图像捕捉。
在显微镜中，棱镜可用于将光线聚焦到样品上，以观察细微结构。
5.光通信：棱镜用于光纤通信系统中的光信号传输和处理。
通过合适的棱镜组件，可以控制光信号的传输、分光和聚焦等。
实验七最小偏向角法测棱镜地折射率

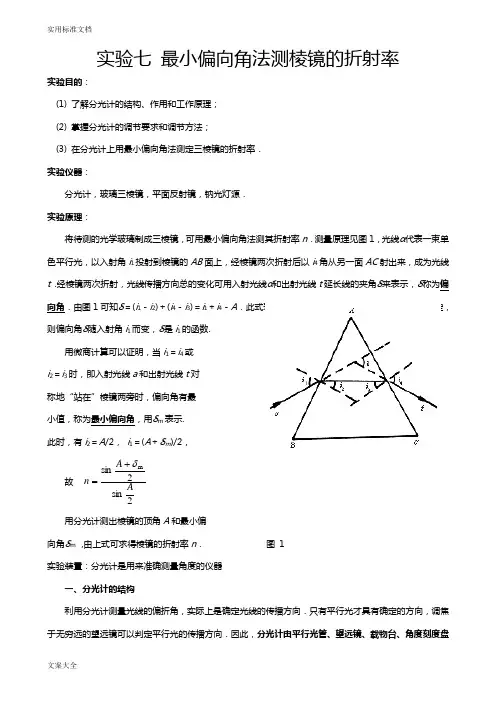

实验七 最小偏向角法测棱镜的折射率实验目的：(1) 了解分光计的结构、作用和工作原理； (2) 掌握分光计的调节要求和调节方法；(3) 在分光计上用最小偏向角法测定三棱镜的折射率． 实验仪器：分光计，玻璃三棱镜，平面反射镜，钠光灯源． 实验原理：将待测的光学玻璃制成三棱镜，可用最小偏向角法测其折射率n ．测量原理见图1，光线α代表一束单色平行光，以入射角i 1投射到棱镜的AB 面上，经棱镜两次折射后以i 4角从另一面AC 射出来，成为光线t .经棱镜两次折射，光线传播方向总的变化可用入射光线α和出射光线t 延长线的夹角δ来表示，δ称为偏向角．由图1可知δ＝(i 1－i 2)＋(i 4－i 3)＝i 1＋i 4－A ．此式表明，对于给定棱镜,其顶角A 和折射率n 已定，则偏向角δ随入射角i 1而变，δ是i 1的函数.用微商计算可以证明，当i 1＝i 4或i 2＝i 3时，即入射光线a 和出射光线t 对称地“站在”棱镜两旁时，偏向角有最 小值，称为最小偏向角，用δm 表示. 此时，有i 2＝A /2， i 1＝(A ＋δm )/2，故 22mA A n si nsi nδ+=用分光计测出棱镜的顶角A 和最小偏向角δm ,由上式可求得棱镜的折射率n ． 图 1 实验装置：分光计是用来准确测量角度的仪器一、分光计的结构利用分光计测量光线的偏折角，实际上是确定光线的传播方向．只有平行光才具有确定的方向，调焦于无穷远的望远镜可以判定平行光的传播方向．因此，分光计由平行光管、望远镜、载物台、角度刻度盘和三脚底座五个主要部分构成．图2是它的全貌．图 21–狭缝装置；2–狭缝装置锁紧螺钉；3–平行光管部件；4–制动架（二）；5–载物台；6–载物台条平螺钉；7–载物台锁紧螺钉；8–望远镜部件；9–目镜锁紧螺钉；10–阿贝式自准值目镜；11–目镜视度调节手轮；12–望远镜光轴高低调节螺钉；13–望远镜光轴水平调节锁钉；14–支臂；15–望远镜微调螺钉；16–刻度盘止动螺钉；17–底座；18–望远镜止动螺钉；19–平行光管准直镜；20–压片；21–度盘；22–游标盘；23–立柱；24–游标盘微调螺钉；25–游标盘止动螺钉；26–平行光管光轴水平调节螺钉；27–平行光管高低调节螺钉；28–狭缝宽度调节手轮.⑴三脚底座.它是整个分光计的底座，底座中心有沿铅直方向的转轴套,望远镜和刻度盘可绕该轴转动.⑵平行光管.它的作用是产生平行光.平行光管通过立柱固定在仪器底座上．管的一端装有一个消色差的复合透镜(物镜)，另一端是装有狭缝的可伸缩套管，调节手轮可改变狭缝的宽度．若用光源照亮狭缝，调节狭逢装置锁紧螺钉可以使狭缝套管前后移动，以改变狭缝和物镜间的距离，使狭缝恰好落在物镜的前焦平面上以产生平行光，管下方的平行光管高低调节螺钉用来调节管的倾度，使平行光管的光轴与仪器转轴垂直.平行光管水平调节螺钉用来微调左右.⑶望远镜.结构见图3，它由目镜、物镜、分划板（叉丝）、平面反射镜、光源组成．为了调节和测量，物镜和目镜间装有一分划板(分划板的尺寸见图4)，分划板固定在筒B上，目镜C装在筒B里，通过调节目镜调节手轮可沿筒B前后移动，以改变目镜与分划板之间的距离，适应不同实验者眼睛的差异，使分划板调到能使实验者看的最清楚为原则．物镜固定在筒A的另一顶端,它是消色差的符合正透镜，调节目镜锁紧螺钉，可使筒B沿筒A滑动，以改变分划板与物镜的距离，使分划板能调到物镜的后焦面上．当物镜和目镜的焦平面与分划重合时，从目镜中可同时观察到分划板和它的反射像，且无视差（无重影）此时望远镜适合于观察无穷远处。
角锥棱镜折射棱镜
角锥棱镜（角隅棱镜）由立方体切下一个角而 形成的（Cube Corner）。
1、三个反射工作面相互垂直，底 面是一等边三角形，为棱镜的入射 面和出射面。
2、当光线以任意方向从底 面入射，经过三个直角面依 次反射后，出射光线始终平 行于入射光线。
α
δ
-I'
I 1
-I' 1 -I
2
2
n
α
δ 最小偏向角法测折射率
-I'
I 1
-I' 1 -I
2
2
n
sin(α + δmin ) = n sin α
2
2
α很小时，折射棱镜Æ光楔
δ = (n −1)α
2δ -2δ
δ=0
角度测微
Δy ΔL
移动测微
位于与两平面反射镜交棱相垂直平面内的光线不论它的入射光线方向如何经两个平面反射镜各反射一次后的出射光线相对于入射光线的偏转角总是等于两平面反它的偏转方向则与反射面按反射次序由的方向相同
角锥棱镜
M2
M1
Hale Waihona Puke 位于与两平面反射镜 交棱相垂直平面内的 光线，不论它的入射 光线方向如何，经两 个平面反射镜各反射 一次后的出射光线相 对于入射光线的偏转 角总是等于两平面反 射镜夹角的2倍；
3、当角锥棱镜绕其顶点旋转时，出 射方向不变仅产生一个平移。
折射棱镜
如果棱镜工作面对光线的主要作用为折射，则此类
棱镜称作折射棱镜。折射棱镜是将两个成一定夹角 的平面折射面做在同一块玻璃上的器件，它们之间 的夹角α称作棱镜顶角。出射光线相对于原入射光 线的方向将发生改变，它们之间的夹角称作棱镜的 偏向角，用δ表示。
最小偏向角法测棱镜的折射率
实验七 最小偏向角法测棱镜的折射率实验目的：(1) 了解分光计的结构、作用和工作原理；(2) 掌握分光计的调节要求和调节方法；(3) 在分光计上用最小偏向角法测定三棱镜的折射率．实验仪器：分光计，玻璃三棱镜，平面反射镜，钠光灯源．实验原理：将待测的光学玻璃制成三棱镜，可用最小偏向角法测其折射率n ．测量原理见图1，光线α代表一束单色平行光，以入射角i 1投射到棱镜的AB 面上，经棱镜两次折射后以i 4角从另一面AC 射出来，成为光线t .经棱镜两次折射，光线传播方向总的变化可用入射光线α和出射光线t 延长线的夹角δ来表示，δ称为偏向角．由图1可知δ＝(i 1－i 2)＋(i 4－i 3)＝i 1＋i 4－A ．此式表明，对于给定棱镜,其顶角A 和折射率n已定，则偏向角δ随入射角i 1而变，δ是i 1的函数.用微商计算可以证明，当i 1＝i 4或i 2＝i 3时，即入射光线a 和出射光线t 对称地“站在”棱镜两旁时，偏向角有最小值，称为最小偏向角，用δm 表示.此时，有i 2＝A /2， i 1＝(A ＋δm )/2，故 22m A A n si n si nδ+= 用分光计测出棱镜的顶角A 和最小偏向角δm ,由上式可求得棱镜的折射率n ． 图 1实验装置：分光计是用来准确测量角度的仪器一、分光计的结构利用分光计测量光线的偏折角，实际上是确定光线的传播方向．只有平行光才具有确定的方向，调焦于无穷远的望远镜可以判定平行光的传播方向．因此，分光计由平行光管、望远镜、载物台、角度刻度盘和三脚底座五个主要部分构成．图2是它的全貌．图 21–狭缝装置；2–狭缝装置锁紧螺钉；3–平行光管部件；4–制动架（二）；5–载物台；6–载物台条平螺钉；7–载物台锁紧螺钉；8–望远镜部件；9–目镜锁紧螺钉；10–阿贝式自准值目镜；11–目镜视度调节手轮；12–望远镜光轴高低调节螺钉；13–望远镜光轴水平调节锁钉；14–支臂；15–望远镜微调螺钉；16–刻度盘止动螺钉；17–底座；18–望远镜止动螺钉；19–平行光管准直镜；20–压片；21–度盘；22–游标盘；23–立柱；24–游标盘微调螺钉；25–游标盘止动螺钉；26–平行光管光轴水平调节螺钉；27–平行光管高低调节螺钉；28–狭缝宽度调节手轮.⑴三脚底座.它是整个分光计的底座，底座中心有沿铅直方向的转轴套,望远镜和刻度盘可绕该轴转动.⑵平行光管.它的作用是产生平行光.平行光管通过立柱固定在仪器底座上．管的一端装有一个消色差的复合透镜(物镜)，另一端是装有狭缝的可伸缩套管，调节手轮可改变狭缝的宽度．若用光源照亮狭缝，调节狭逢装置锁紧螺钉可以使狭缝套管前后移动，以改变狭缝和物镜间的距离，使狭缝恰好落在物镜的前焦平面上以产生平行光，管下方的平行光管高低调节螺钉用来调节管的倾度，使平行光管的光轴与仪器转轴垂直.平行光管水平调节螺钉用来微调左右.⑶望远镜.结构见图3，它由目镜、物镜、分划板（叉丝）、平面反射镜、光源组成．为了调节和测量，物镜和目镜间装有一分划板(分划板的尺寸见图4)，分划板固定在筒B上，目镜C装在筒B里，通过调节目镜调节手轮可沿筒B前后移动，以改变目镜与分划板之间的距离，适应不同实验者眼睛的差异，使分划板调到能使实验者看的最清楚为原则．物镜固定在筒A的另一顶端,它是消色差的符合正透镜，调节目镜锁紧螺钉，可使筒B沿筒A滑动，以改变分划板与物镜的距离，使分划板能调到物镜的后焦面上．当物镜和目镜的焦平面与分划重合时，从目镜中可同时观察到分划板和它的反射像，且无视差（无重影）此时望远镜适合于观察无穷远处。
三棱镜的偏角特性和折射率的测定
三棱镜的偏向角特性和色光折射率的测定在介质中，不同波长的光有着不同的传播速度v ，不同波长的光在真空中传播速度相同都为c 。
c 与v 的比值称为该介质对这一波长的光的折射率，用n 表示，即：vc n =。
同一介质对不同波长的光折射率是不同的。
因此，给出某一介质的折射率时必须指出是对某一波长而言的。
一般所讲的介质的折射率通常是指该介质对钠黄光的折射率，即对波长为589.3nm 的折射率。
本实验测量的是玻璃对汞的绿谱线的折射率，即对波长为546.07nm 的光的折射率。
1、实验目的（1）进一步学习分光计的正确使用（2）学会用最小偏向角法测三棱镜的折射率。
2．实验仪器分光计，平面反射镜，三棱镜，汞灯及其电源。
3．实验原理介质的折射率可以用很多方法测定，在分光计上用最小偏向角法测定玻璃的折射率，可以达到较高的精度。
这种方法需要将待测材料磨成一个三棱镜。
如果测液体的折射率，可用表面平行的玻璃板做一个中间空的三棱镜，充入待测的液体，可用类似的方法进行测量。
当平行的单色光，入射到三棱镜的AB 面，经折射后由另一面AC 射出，如图6-13所示。
入射光线LD 和AB 面法线的夹角i 称为入射角，出射光ER 和AC 面法线的夹角i ’称为出射角，入射光和出射光的夹角δ称为偏向角。
可以证明，当光线对称通过三棱镜，即入射角i 0等于出射角i 0’时，入射光和出射光之间的夹角最小，称为最小偏向角δmin。
由图6-13可知：δ=（i-r ）+（i’-r’） （6-2）A =r +r’ （6-3）可得：δ=（i+i’）-A （6-4）三棱镜顶角A 是固定的，δ随i 和i’而变化，此外出射角i’也随入射角i 而变化，所以偏向角δ仅是i 的函数．在实验中可观察到，当i 变化时，δ有一极小值，称为最小偏向角．令0=did δ，由式(6-4)得 1'-=didi （6-5）再利用式（6-3）和折射定律,s i n s i n r n i = 's i n 's i n r n i = （6-6）图6-13 光线偏向角示意图显然，这时单色光线对称通过三棱镜，最小偏向角为δmin ，这时由式（6-4）可得：δmin =2i –A)(21mi nA i +=δ由式（6-3）可得： A =2r2A r =由折射定律式（6-6），可得三棱镜对该单色光的折射率n 为2s i n)(21s i n s i n s i n m i n A A ri n +==δ （6-9） 由式（6-9）可知，只要测出三棱镜顶角A 和对该波长的入射光的最小偏向角δmin ，就可以计算出三棱镜玻璃对该波长的入射光的折射率。
三棱镜最小偏向角测量原理
三棱镜最小偏向角测量原理三棱镜最小偏向角测量原理一、原理概述三棱镜最小偏向角测量是一种基于全反射原理的光学测量方法，利用三棱镜的特殊结构和光线在不同介质中传播时的折射和反射现象，通过测量入射角和出射角之间的差值来计算所需的最小偏向角。
二、原理详解1. 全反射原理当光线从密度较大的介质（如水或玻璃）射入密度较小的介质（如空气）时，若入射角大于临界角，则光线将全部发生反射，不会折射出去。
这种现象称为全反射。
2. 三棱镜结构三棱镜是一种具有三个平面面镜组成的多面体结构。
其中一个面为入射面，另外两个面为反射面。
在实际应用中，通常选用等腰直角三棱镜。
3. 光线传播过程当光线从空气中垂直入射到等腰直角三棱镜上时，会发生一次全反射，并沿着内壁进行多次全反射，并在最后一次全反射时从三棱镜的斜面上发射出去。
此时，光线的入射角为0度，出射角为90度。
当三棱镜旋转一定角度时，入射角和出射角都会相应发生变化。
通过测量旋转前后的入射角和出射角之差，可以计算出最小偏向角。
4. 最小偏向角计算公式最小偏向角指的是光线在通过三棱镜时所发生的最小偏转角度。
其计算公式为：δ = (α + β) - 90°其中，α为光线在入射面上与法线的夹角，β为光线在出射面上与法线的夹角。
δ即为所求最小偏向角。
三、应用范围三棱镜最小偏向角测量方法广泛应用于科研、教学和工业生产中。
例如，在物理实验中常用于测量折射率、反射率等参数；在工程制造中常用于测量零件表面质量等参数；在医学影像学中常用于测量人体组织密度等参数。
四、总结三棱镜最小偏向角测量方法是一种基于全反射原理的光学测量方法，通过测量入射角和出射角之间的差值来计算所需的最小偏向角。
其应用范围广泛，可用于科研、教学和工业生产等领域。
实验七-最小偏向角法测棱镜的折射率
实验七-最小偏向角法测棱镜的折射率
最小偏向角法是一种测量棱镜的折射率的方法，它使用的是来自光源的一系列垂直入射的射线。
这些射线以小角度入射进入棱镜，然后与棱镜的法线产生折射，将光线折射到玻璃板上，形成一系列小射线。
接着观察棱镜（如准直棱镜）所在位置的特定射线，测量其到光源发出点的距离和入射角（也称为偏角），并根据入射角的变化来确定折射率。
在实验过程中，为了获得更精确的折射率，，操作者一定要做到：光线必须是垂直入射的，要足够直；光线的射线必须是精确的，其距离应与棱镜的宽度或尺寸接近；棱镜的尺寸要非常精确，光线必须准确打在棱镜的棱角处；并且入射角要精确测量，避免误差。
最小偏向角法测量棱镜的折射率是一种简便、可行的方法，在采用合理的实验条件和测量程序的基础上，得到的结果也很准确。
因此，最小偏向角法测量棱镜的折射率是一种检验或测试棱镜光学特性的很好的方法之一。
棱镜折射率的研究
棱镜材料折射率的研究摘要：折射率是表征光透明物质光学性质的基本物理量之一，在各种光透明物质中，诸如密度、浓度、温度、应力等物理量的变化，均会引起折射率的相应变化.在生产实践中，通过测定介质内折射率的空间分布和随时间的变化，进而定性分析乃至定量确定其他的各种相关物理量，已有许多重要的实际应用，因此，对折射率的测量方法研究具有重要的实际意义。
关键词：分光计棱镜折射率掠入射法Study on refractive index of the Prism material Summary: The index of refraction is the characterization of optically transparent material optical properties of the basic physical quantities. In all kinds of light transparent material.Such as density, concentration, temperature, stress, the variation of a physical quantity. will cause the corresponding change of refractive index. In practice, by measuring the refractive index of the medium with the spatial distribution and the change of time, and then the qualitative analysis and the quantitative determination of a variety of other related physical quantities. Many important practical application, therefore. On the refractive index measurement method is of important practical significance to study.Key words: spectrometers Prism Refracting rate Grazing incidence引言：我们五彩斑斓的世界离不开阳光的照射，正因为有了阳光的滋润，世界才能如此美丽。
V棱镜测折射率
1）两块胶合的三角棱镜 2）被测物 3）折射液
2.测量原理及公式
根据折射定律可得：
nn0ssinin(445500
n
1
sin(1 450)
) n0 sin(450
2
)
n0 sin2 sin
计算得：n2
n02
(n02
sin2
1
) 2
sin
当 n n0 时（图a所示）上式取 正号。当 n n0 时 （图b所示） 上式取负号。
缺点：导致误差的地方较多。 需准备折射液，单次测量不方便。
4n0 (n2 n02 )
n0 的测量误差
m2 n0
的测量误差 m0
根据误差传递定律可得
mn2
n ( n0
)
2
m2 n0
(
n
)2
m02
此既为V棱镜测量折射率的原理误差。除此之外，
还有V块的几何形状误差；被测物的直角误差；折射
的匹配误差；入射光的偏离导致的误差。
5.优缺点：
优点：测量精度高。（ 105） 测量范围大。（n=1.30---1.95) 测量速度快，重复性好。 被测样品制作简单。 可测固体也可测液体，用途较多。
3.测量方法
光通过平行光管后垂直入射V棱镜，望远物镜
测得出射光的偏转角即θ。带入
n2
n02
(n02
sin2
)
1 2
sin
可得被测物折射率n。
4.误差分析
对
n2
n02
(n02
sin
2
)
1 2
sin
求偏导可得：
n n0
n0 n
[1
sin2
测棱镜折射率实验报告
测棱镜折射率实验报告一、实验目的测量棱镜的折射率，加深对光的折射定律和折射率概念的理解。
二、实验原理当一束光从一种介质入射到另一种介质时，会发生折射现象。
折射率 n 定义为入射角 i 的正弦与折射角 r 的正弦之比，即 n ＝ sin i ／ sin r 。
在本次实验中，我们使用最小偏向角法来测量棱镜的折射率。
当光线以特定的入射角入射到棱镜时，会产生一个最小偏向角δmin 。
通过测量这个最小偏向角和棱镜的顶角 A ，可以计算出棱镜的折射率 n 。
三、实验仪器分光计、三棱镜、钠光灯、平面反射镜。
四、实验步骤1、调节分光计（1）粗调：将分光计的望远镜和平行光管调至大致水平，载物台调至水平。
（2）细调：调节望远镜目镜，使分划板清晰；调节望远镜聚焦，使能看清远处的平行光管狭缝；调节平行光管，使其发出平行光；调节载物台，使三棱镜的三个折射面与分光计的中心轴大致垂直。
2、测量三棱镜的顶角 A（1）将三棱镜放置在载物台上，使三棱镜的一个折射面正对平行光管，另两个折射面对准望远镜。
（2）转动望远镜，观察由两个折射面反射回来的十字像。
分别记录两个十字像处于重合时望远镜的两个角度读数θ1 和θ2 ，则顶角 A＝（θ1 θ2) ／ 2 。
3、测量最小偏向角δmin（1）用钠光灯照亮平行光管狭缝，转动望远镜找到折射光的方向。
（2）慢慢转动载物台，改变入射角，同时观察谱线的移动方向。
当谱线移动方向发生逆转时，此时的角度即为最小偏向角的位置。
（3）分别记录此时望远镜的两个角度读数φ1 和φ2 ，则最小偏向角δmin ＝（φ1 φ2) ／ 2 。
五、实验数据记录与处理1、顶角 A 的测量数据｜测量次数|θ1|θ2|A|｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|顶角 A 的平均值：＿____2、最小偏向角δmin 的测量数据｜测量次数|φ1|φ2|δmin|｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|最小偏向角δmin 的平均值：＿____3、折射率 n 的计算根据公式 n ＝ sin(A ＋δmin) ／ 2 ／ sin(A ／ 2) ，计算出棱镜的折射率 n 。
利用棱镜实验探究光的折射
利用棱镜实验探究光的折射光是我们日常生活中非常重要的一种物理现象。
它不仅能让我们看到周围的世界，还可以传递信息，产生热量等。
而光的折射是光学中一个非常重要的现象，它指的是光线从一种介质进入另一种介质时的偏折现象。
为了更好地理解和研究光的折射，我们可以利用棱镜进行实验。
棱镜是一种具有三个平面的透明介质，常见的有玻璃棱镜和水晶棱镜。
在实验中，我们可以使用光源，如激光或太阳光，照射到棱镜上，观察光线经过棱镜后的折射现象。
首先，我们可以观察到光线照射到棱镜上后发生的偏折现象。
当光线从空气进入棱镜时，由于两种介质的光速不同，光线会发生偏折。
这是因为光在不同介质中传播时速度的改变会导致光线的折射。
根据斯涅尔定律，光线在折射时会遵循一定的规律，即入射角和折射角之间的正弦值成一定比例。
通过测量光线的入射角和折射角，我们可以验证斯涅尔定律的正确性。
接下来，我们可以观察到光线经过棱镜后的色散现象。
色散是指光线在经过介质时，不同波长的光线发生不同程度的偏折，从而使得光线分离成不同颜色的光谱。
这是因为不同波长的光在介质中的折射率不同，从而导致光线的偏折角度也不同。
通过观察光线经过棱镜后形成的彩虹色光谱，我们可以更好地理解光的色散现象。
除了观察光的折射现象外，我们还可以利用棱镜进行一些有趣的实验。
例如，我们可以将两个棱镜放置在一起，形成一个光学三棱镜。
当光线经过这个三棱镜时，由于不同波长的光线发生不同程度的偏折，我们可以看到光线分离成不同颜色的光谱，并形成一个美丽的彩虹。
这个实验可以帮助我们理解光的色散现象，并且有助于我们认识到光是由不同波长的光线组成的。
除了光的折射和色散现象外，棱镜还可以用于测量折射率。
折射率是介质对光的折射能力的度量，它是一个介质的特性参数。
通过测量光线经过棱镜的折射角和入射角，我们可以计算出棱镜的折射率。
这个实验可以帮助我们了解不同介质的折射能力，并且可以用于研究和设计光学器件。
总之，利用棱镜实验可以帮助我们更好地理解和研究光的折射现象。
光学仪器中的棱镜原理与折射率测量
光学仪器中的棱镜原理与折射率测量光学仪器是现代科学中不可或缺的工具之一。
而其中的棱镜作为光学元件的一种，具有重要的作用。
在光学仪器中，棱镜常常被用于分光、折射率测量等领域。
本文将探讨棱镜的原理以及如何利用棱镜测量物质的折射率。
棱镜的原理是基于光的折射现象。
当光射入介质边界时，其传播方向发生偏转，这个现象就被称为折射。
而折射的程度则由物质的折射率决定。
棱镜是一种由透明介质构成的三棱形物体，其中至少一面是斜面。
当光线射入棱镜时，由于介质的不同折射率，光线的传播方向会发生改变，从而使得光线产生偏折或分光的效果。
在光学仪器中，棱镜的一个重要用途是进行分光。
当一束白光经过棱镜折射时，不同颜色的光具有不同的折射率，因此会产生不同的折射角度。
这个现象被称为色散。
利用这个原理，我们可以将白光分成红、橙、黄、绿、青、蓝、紫七种颜色的光。
这也是为什么我们在自然界中能够看到彩虹的原因。
除了分光外，棱镜还能够用于测量物质的折射率。
折射率是一个物质特性的重要参数，它反映了光在该物质中传播的情况。
测量物质的折射率对于材料科学、物理等领域具有极大的意义。
而棱镜则可以通过改变入射角度和测量折射角度的方法来进行折射率的测量。
折射率的测量需要使用到斯涅尔定律，即光线在两个介质交界面上的折射定律。
斯涅尔定律指出，入射角、出射角和两种介质的折射率之间存在着特定的数学关系。
通过测量入射角和折射角的数值，再根据斯涅尔定律的公式计算，即可得到物质的折射率。
在实际操作中，测量折射率通常需要使用一台折射计。
折射计是一种光学仪器，它利用棱镜的原理来测量物质的折射率。
折射计由一个可以旋转的圆盘和一个放置被测物质的容器组成。
通过改变圆盘上刻度盘的位置，可以调整光束的入射角度。
当光线经过被测物质后，被测物质的折射率会导致光线的偏折。
通过旋转圆盘，我们可以找到使得光线无偏折的位置，并记录该位置对应的刻度值。
根据斯涅尔定律，可以通过这个刻度值来计算物质的折射率。
棱镜工作原理
棱镜工作原理棱镜是一种常用的光学元件，它可以通过折射和反射光线来改变光的传播方向。
棱镜工作原理是基于光在不同介质之间传播时会产生折射现象的特性。
我们来了解一下光的折射现象。
当光从一种介质传播到另一种介质时，由于介质的光密度不同，光线会发生偏折。
这种现象称为光的折射。
根据斯涅尔定律，折射光线的入射角和折射角之间满足一个特定的关系：入射角的正弦与折射角的正弦成正比。
而棱镜的工作原理正是基于这种折射现象。
棱镜通常由透明的玻璃或塑料材料制成，具有三个或更多个平面的面。
当光线通过棱镜时，会发生多次折射和反射，从而改变光线的传播方向。
具体来说，我们可以通过一个三棱镜来说明棱镜的工作原理。
当光线以一定的入射角射向三棱镜的一面时，根据斯涅尔定律，光线会发生折射，从而改变传播方向。
不同入射角的光线会有不同的折射角，因此会发生色散现象，将白光分解成不同颜色的光谱。
除了折射，棱镜还会产生反射现象。
当光线射到棱镜的一面上，并且入射角大于临界角时，光线会发生全内反射而被反射回去。
这种反射现象使得光线可以在棱镜内部发生多次反射和折射，从而改变传播方向。
根据棱镜的形状和材料的不同，棱镜可以有不同的功能。
例如，三棱镜可以用来分离光谱，将白光分解成七种基本颜色。
这是因为不同波长的光在折射时会有不同的折射角，从而使得光谱分离出来。
棱镜还可以用来矫正光线的偏移。
当光线经过某些光学系统时，会发生偏移现象，导致图像模糊或失真。
通过使用适当形状和材料的棱镜，可以将光线偏移的效应补偿回来，从而获得清晰的图像。
除了这些基本功能，棱镜还可以用来测量折射率、检测光的偏振状态等。
在光学仪器和科学研究中，棱镜起着重要的作用。
总结起来，棱镜的工作原理是基于光的折射和反射现象。
通过改变光线的传播方向，棱镜可以实现分离光谱、矫正光线偏移等功能。
棱镜在光学领域有着广泛的应用，对于理解光的传播和性质具有重要意义。
棱镜屈光力的单位
棱镜屈光力的单位
棱镜屈光力的单位
棱镜屈光力是眼科医生用来度量眼球折射能力的一个重要参数。
在眼科诊断中，棱镜屈光力算作一种无创检测手段，可被广泛应用于临床和科研领域。
然而，如果说棱镜屈光力是一个非常重要的指标，它的单位却并不是那么常见。
本文将详细介绍棱镜屈光力的单位是什么。
一、棱镜屈光力的定义和作用
棱镜屈光力是指将光线从一个位置转向另一个位置导致的弯曲程度。
根据杨氏偏振理论，折射率的变化会导致光线弯曲。
当光线穿过两个不同折射率的介质界面时，它的方向会发生变化。
因此，对于眼睛来说，棱镜屈光力可以帮助医生检测眼球折射能力和调整眼镜度数。
二、棱镜屈光力的单位
棱镜屈光力的单位是“∆”，简称“prism diopter（p.d.）”。
棱镜度数描述了棱镜所能偏转的位置和偏转角度的关系。
一个1∆的棱镜会使光线向左或向右偏转1厘米，这种偏转的角度是大约0.57度。
所以1∆的棱镜实际上是一种长度和角度的混合单位。
三、棱镜度数与眼球调节能力的关系
棱镜屈光力单位与度数的关系十分重要。
例如，对于斜视症来说，眼睛无法同时凝视同一个物体。
这时候，医生会使用棱镜来将视觉图像转向健康的眼睛。
因此，眼科医生必须确保所用的棱镜与患者的眼球调节能力相匹配，否则可能会引起病情恶化。
四、结论
在现代眼科医学中，棱镜屈光力是一项非常重要的指标。
对于社会和个人而言，管控这一指标是非常必要的。
因此，了解棱镜屈光力的定义、作用和单位是十分必要的。
只有如此，我们才能更好地识别和治疗各种不同类型的视觉缺陷。
