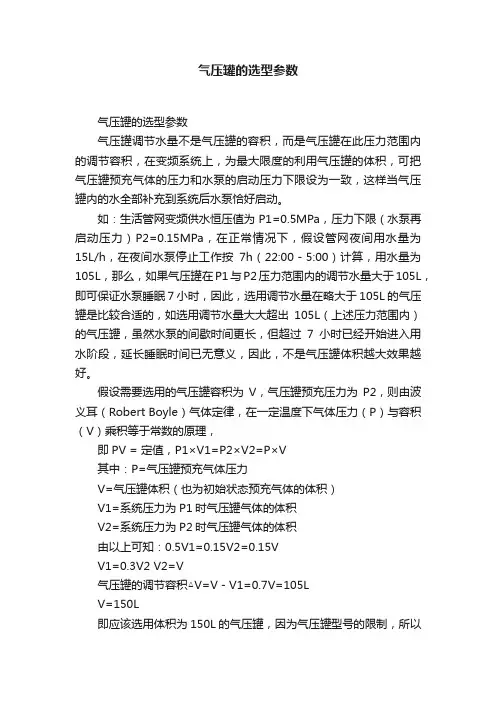

隔膜式气压罐的选型参数
发布日期：2010-11-11浏览数：458
气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。
如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L 的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。
假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，
即PV = 定值，P1×V1=P2×V2=P×V
其中：P=气压罐预充气体压力
V=气压罐体积（也为初始状态预充气体的体积）
V1=系统压力为P1时气压罐气体的体积
V2=系统压力为P2时气压罐气体的体积
由以上可知：0.5V1=0.15V2=0.15V
V1=0.3V2 V2=V
气压罐的调节容积△V=V－V1=0.7V=105L
V=150L
即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的良邦气压罐。
热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型
V =
C =系统中水总容量（包括锅炉、管道、散热器等）
e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差），标准设备中e=0.0359（90℃）
P1=膨胀罐的预充压力 P2=系统运行的最高压力（即系统中安全阀的起跳压力） V =膨胀罐的体积
例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐
V = = = 38.3L
按选大不选小和就近原则，来选择相应的气压罐。
经验公式：
空调、热泵系统：5P以下机用2L；5-10P机用5L；10-18P机用8L；1P（匹）= 2.5KW
锅炉、热水器系统：
功率为1000Kcal/h的锅炉或热水器，其系统水总容积为10-20L；1Kcal/h（大卡/小时）= 1.163W
定压系统中（变频供水、恒压供水等膨胀罐的选型
为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：
V = K×Amax×
K =水泵的工作系数，随水泵功率不同而变化，具体见下表；1kw=1.341HP 1HP= 0.735kw
Amax =水泵的最大流量（L/min）
Pmax =水泵的最高工作压力（水泵停机时系统的压力）
Pmin =水泵的最低工作压力（水泵启动时系统的压力）
Ppre =气压罐的预充压力
V =气压罐的体积
例如：一恒压供水设备水泵功率为4HP，水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？
由上表可知：水泵功率为4HP时，K=0.375
V = K×Amax×= 0.375×120×= 80L
按选大不选小和就近原则，来选择相应的气压罐。
